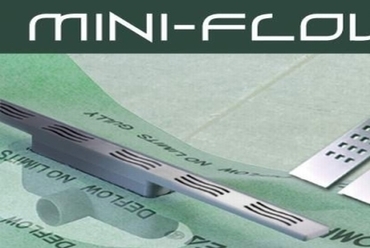

Olasz zuhanyfolyóka kedvező áron - a Mini-flow
Technológia

Olasz zuhanyfolyóka kedvező áron - a Mini-flow

2013.07.08. 09:13

Cikkinfó

Támogatott tartalom

Cég, szervezet:
Terracell

Szigetelt, állítható zuhanyfolyóka nagyon kedvező áron. (x)

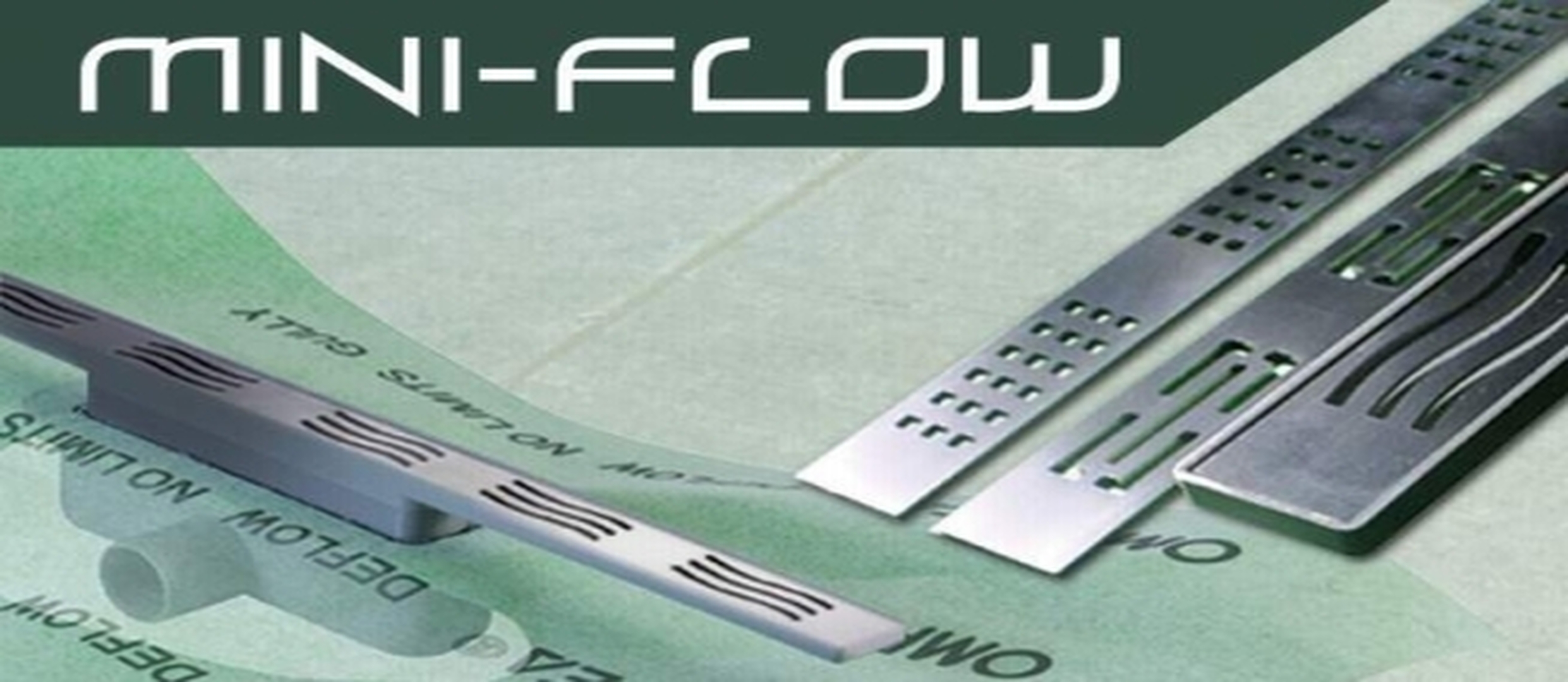

A Mini-Flow zuhanyfolyóka főbb tulajdonságai:

  1. Jó minőségű ABS műanyagól készül, stabil rozsdamentes ráccsal
  2. A folyóka rendelkezik egy bűzzárral, egy homokfogó kosárral, és egy hajszűrővel
  3. Mindezek könnyen kiemelhetőek és tisztíthatóak, illetve ezek kivételével közvetlen a lefolyócső csonkoz nyerünk hozzáférést, aminek köszönhetően a lefolyórendszer duguláselhárítása bontás nélkül megoldható
  4. A terméket forgalmazzuk előre ragasztott, burkolható fóliagallérral, amivel egyszerűen, gyorsan folytonosítható a helység szigetelése, illetve fóliagallér nélkül is, ahol a már beépített alapfóliát szabhatják, illetve ragaszthatják a szigetelőtányérra.
  5. A szintállítási lehetőség a rácskonzolnál nagyban segíti a pontos, gyors beépítést, illetve a szivárgásmentes üzemelést, lévén a folyóka szintje állítható az elvezető csőhöz, nem a csövekkel kell „bűvészkedni" az illeszkedéshez
  6. A kivehető, állítható távtartó talpak tovább növelik a stabilitást
  7. Átfolyási kapacitás: hossz 700mm, kapacitás: 45l/perc, bűzzár vízszint: 35mm, magasság 85-115mm, szigetelőgallérral

Felhasználás:

  • Sík-zuhanyzók
  • Fürdőszobák, konyhák, általános vízelvezetése
  • Teraszok, medence-szegélyek /napozók
  • Nagyobb közösségi vizes helységek
  • Ipari csarnokok, sport, egészségügy


„A jövő a síkzuhanyzóké"

Állítások – tények
Valahogy egyre többet és stresszesebben dolgozunk, így a rövid pihenésre maradó idő egy nem elhanyagolható részét szeretnénk minél tökéletesebb lazulással kikapcsolódással tölteni egy szép, modern harmónikus környezetben.

Így a fürdőszobák egyre nagyobb hangsúlyt kapnak életünkben, illetve egyre több kis Welles centrum, szauna épül magánházakban, továbbá: építőanyagaink egyre időállóbbak (kopásálló, rugalmas kötések, színtartósság)
Európa lakossága egyre öregszik, nő az átlag életkor (egy ma 50 éves ember várható élettartama 112 év).

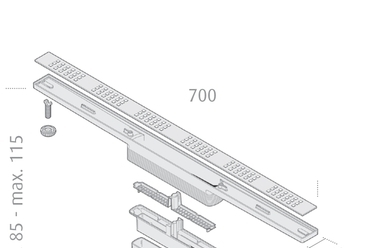

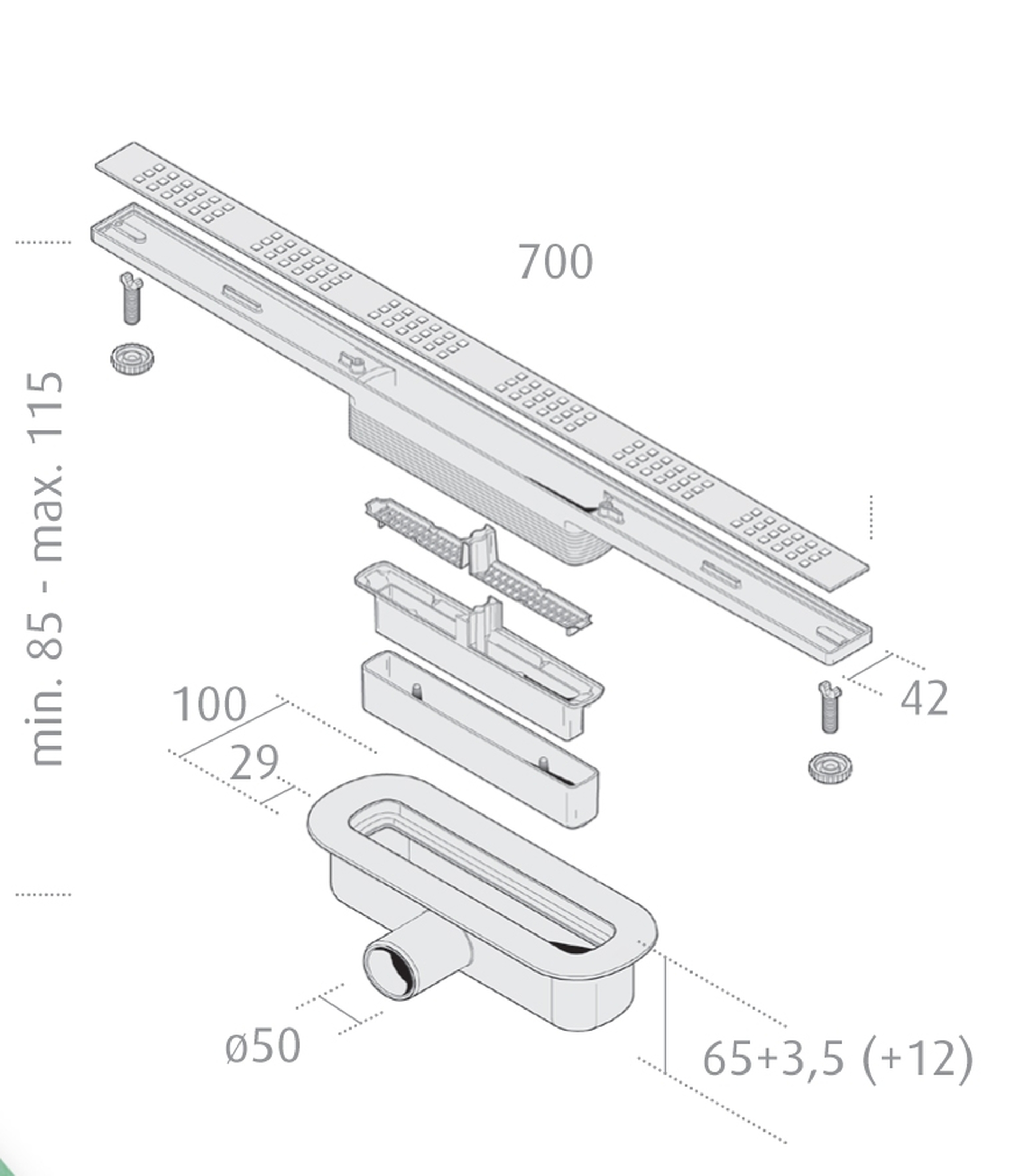

Méretek
3/6
Méretek

Következtetések

Mindebből következően egyre szebb, komfortosabb, és akadálymentes fürdőszobákat építünk: részben mert, 20-30 évig újszerű marad, és hogy ne kelljen pl. 65 évesen átépíteni, akkor sem ha akkor már kissé nehezebben mozgunk.

Mit jelent egy fürdőszobában az akadály-mentesség?

  • részben nyilván a funkcionális elemek szellős elrendezését, másrészt ha van is kád mindenképpen szükséges egy zuhanyzó is
  • a zuhanyzó alsó síkja a padló síkjában kell, hogy legyen, így nem kell a nedves környezetben nagyokat lépnünk, illetve a zuhanyzó akár kerekes eszközökkel is megközelíthető (ha nagyobb problémáink lennének idős korunkban)

A síkba épített zuhanyzók tehát célszerűek, de nem mellékesen divatosak modernek és nem, vagy alig drágábbak a klasszikus zuhanytálcás megoldásoknál.

És ha síkzuhanyzó: nyilván célszerű a vonal menti vízelvezetést (zuhanyfolyókát) választani elsősorban azért, mert ez esetben építéskor nem egy kis lejtésű kúpot vagy tetraédert kell a burkolószakembernek kialakítani (ami vagy sikerül vagy nem), hanem elég a zuhanyzó alját síkban a folyóka felé „meglejtetni", így sokkal valószínűbb, hogy nem lesznek fürdőszobánkban tartós tócsák, el nem vezetett pangó vizes részek.

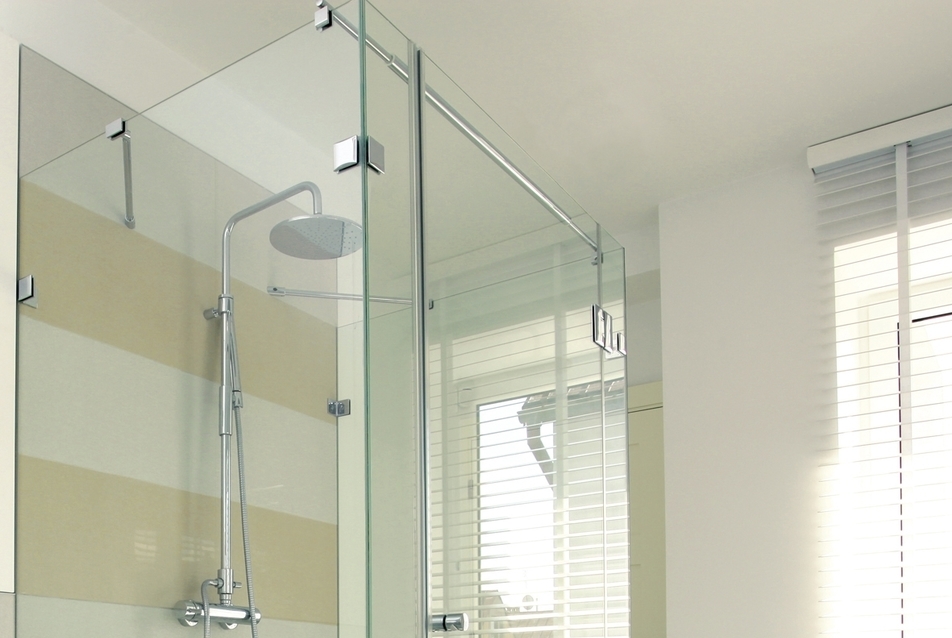

Zuhany
5/6
Zuhany

A síkzuhanyzók követelményei:

A zuhanyzó padlózat nem lejthet túlzottan (minthogy ez balesetveszélyes lenne), mégis minden pontján határozottan a lefolyó felé kell lejtenie, hogy ne keletkezzenek pangó vizes területek, illetve a lefolyás a lefolyóba és ne a fürdőszobában szétfolyva oldódjon meg (ezek követelmények adott esetben lehetnek a teljes fürdőszobára igazak).

Nyilván sok szerencsével, tanult, gyakorlott, biztos szaktudással és rengeteg idő árán kialakítható, esetleg a fenti követelményeknek megfelelő zuhany padlóburkolat központi lefolyó esetén is, de itt az egyébként sík járólapokból kellene egy kis lejtésszögű kúpot, vagy tetraédert kialakítani – ami nagyon gyakran nem sikerül. Ugyanakkor a lineáris vízelvezetés esetén, elegendő a zuhany padlóját, egy síkban meglejtetni.

Mini-Flow beépítés:

A zuhanyfolyókát szakemberrel építtesse be, lévén a szigetelési technológia pontos betartása nagy gyakorlatot igényel.

Előkészítés

Szintek kijelölése: a tárgy vizes helyiségben ki kell jelölni a Mini-Flow helyét. (Ennek hosszabbik széle legyen legalább 40 mm-re a tervezett végleges falburkolattól (lehet egy egész járólap is a távolság), a hosszanti végeknél nincs ilyen követelmény, de hagyjunk helyet a szigetelések élerősítő elemeinek ragasztásához.) A szintek a továbbiakban úgy jelölendőek ki, hogy a Mini-Flow vízgyűjtő területének egésze, zuhanyzó esetén: min. 1% (opt. 2-3%).

Egyéb esetekben 0,3-1% -ot lejtsenek a folyóka irányába (1% lejtés 10mm/m)
Mivel a vizes helyiség burkolatának valamilyen módon illeszkednie kell a többi helyiség szintjeihez, célszerű a szintezést az ajtóknál kezdeni, és innen lejtetni a folyóka felé. A végleges burkolat felső szintjét úgy célszerű méretezni, hogy az alapszint, amire a szigetelés, majd burkolat kerül, legalább 15 mm-rel a burkolat tervezett felső szintje alatt legyen.

Egy helyiségben több vízgyűjtő szektor is kijelölhető - ennek megfelelően több folyóka beépítése szükséges. Talán kicsit költségesebb, de vízelvezetés szempontjából nagyon biztonságos megoldás, ha a teljes helyiség hosszában a fal mellett vagy középen alakítunk ki egy víznyelő sávot.

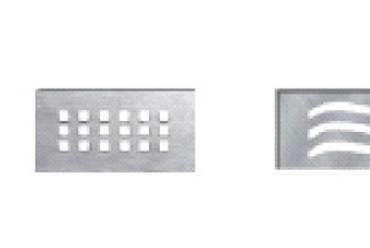

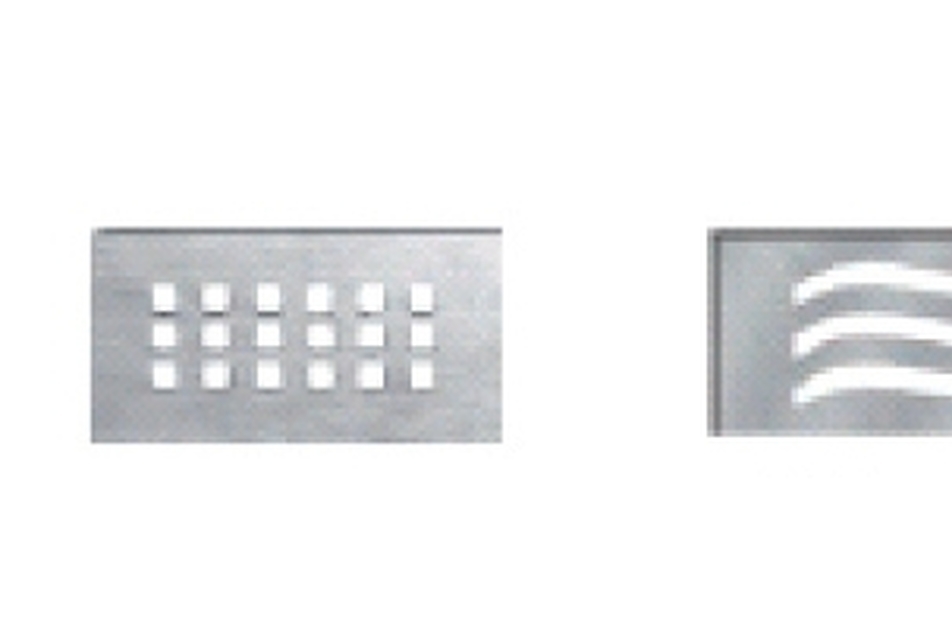

Rácsok
4/6
Rácsok

Szigetelés: többszintes épületek vizes helyiségeit kötelező vízzáró szigeteléssel ellátni. A szigetelés lehet kenhető, vagy ún. „burkolható lemezszigetelés"(ezt fóliának is nevezik). Mi a burkolható fóliaszigetelést ajánljuk, mert ez tökéletesebb védelmet nyújt az aljzat repedéseinél és egyenletlenségeinél, dilatációs mozgásoknál (mellékesen könnyebb vele dolgozni, és átlagos esetben olcsóbb is).

A fóliás szigetelés esetén, új építésnél célszerű az olcsóbb szigetelőgallér nélküli folyókát beszerezni, és a helyiség szigetelése során a folytonos fóliába beleszabni a folyóka illeszkedésére alkalmas lukat. Ez esetben a fóliát MS- polimer ragasztóval lehet a szigetelőperemhez rögzíteni. Amennyiben nem az ajánlott ragasztót használja, végezzen próbaragasztást. A ritkább PVC-fólia esetén a ragasztás történhet PVC ragasztóval is.

Amennyiben a szigetelés utólagos, illetve kenhető szigetelést választunk, a szigetelő galléros kivitelt ajánljuk a szigetelés folytonossága és biztonsága miatt. A fóliagallér felületén egy csemperagasztóval is ragasztható érdesített réteg van kiképezve, ide speciális anyagok nem kellenek (de a ragasztó legyen legalább C2 flex minőségű).

Alaprétegek, a folyókatest helyének kialakítása: alapszintnek nevezzük azt az aljzat szintet, amin a szigetelés elhelyezkedik – a folyókatest illetve az elvezető csövek ez alatt vannak vezetve. (Fölötte a szigetelésragasztó, illetve csempe van). A korszerűbb épületekben a vizes helyiségek padlózatánál, a statikai teherhordó födém felett egy lazább estrichtes réteg van kialakítva 80-150mm vastagságban.

Amennyiben ilyen helyiségbe kell utólag a folyókát telepítenünk, a könnyen véshető anyagban ki kell alakítanunk a csővezetések helyét, illetve a folyóka alaptestének egy legalább 80*260mm felületű és 65-68mm mély üreget.

Adott üreg a csőbekötésnél, gumigyűrűs csatlakozás esetén további 12 ragasztott csatlakozásnál további 8 mm-t kell mélyítenünk. Amennyiben a helyiséget fóliával szigeteljük, a folyóka 3mm vastag szigetelőlemeze is az alapsíkba kell hogy illeszkedjen, lévén a fóliák csak 20-40 mikrometer vastagok – így ekkor az alaptest további 3mm-rel lejjebb kell, hogy „üljön".

Kent szigeteléseknél a szigetelőlemez lehet magasabban, lévén a kent szigetelések 2-4mm vastagok, így a gallér előtt nem alakul ki pangó víz.

Új építésnél a fentieknek megfelelő méreteket vékony deszka, vagy polisztirolhab zsaluzással az esztricht terítésnél „kihagyhatjuk". Az esztrichtet célszerű már úgy teríteni, hogy a megfelelő lejtések kialakuljanak.

Egyéb fafödémes, vagy vékony betonszerkezeteknél – azonos méretek szerint kell a folyókatest helyét kialakítani, de fontos, hogy a teherhordó födémet csak úgy vékonyítsunk ki, hogy ezt előzetesen szakemberrel megvizsgáltatjuk, nehogy a födém szilárdsága a csővezetések miatt kritikusan legyengüljön.

A Mini-flow
1/6
A Mini-flow

Megjegyzés: természetesen a fent megadott méretek a minimális helyigényt jelentik, a folyóka helykialakítása lehet ennél nagyobb. A végleges csemperagasztós beépítés a fölösleges hézagokat úgyis kitölti majd.

Beépítés

Miután az esztricht megfelelően megkötött, a folyókeresetet kell behelyezni és a csőhálózatra kötni. A behelyezéskor a szifont rögzítsük (minden irányban) csemperagasztóval úgy, hogy az a később ráterhelődő, a rácsokon megjelenő, de áttevődő terhet kimozdulás nélkül elviselje (a szabványos terhelés 150 kg). A folyókatest ragasztásának megkötését követően készülhet el a helyiség szigetelése, illetve a folyóka környezetének illesztése a már adott szigeteléshez.

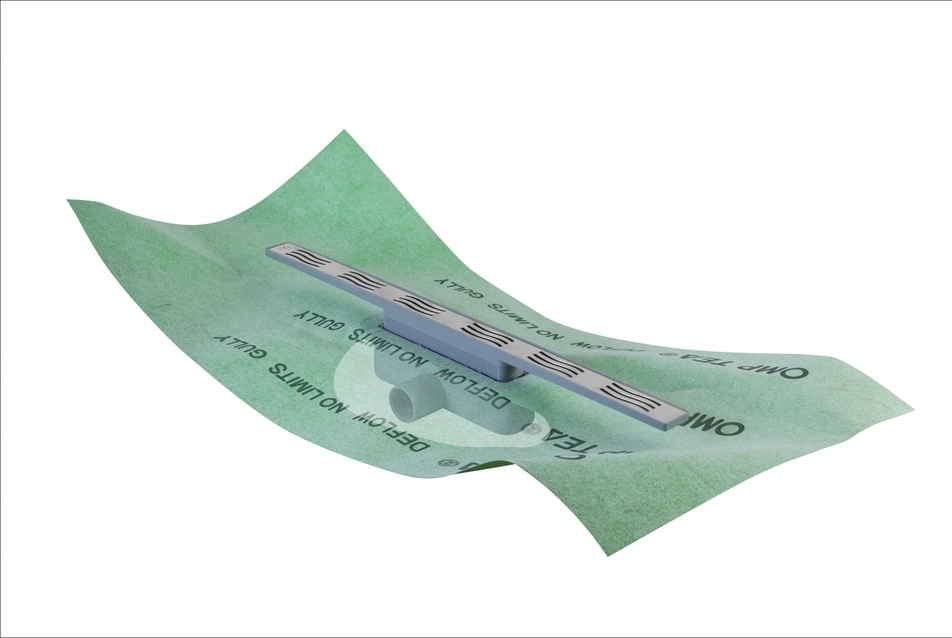

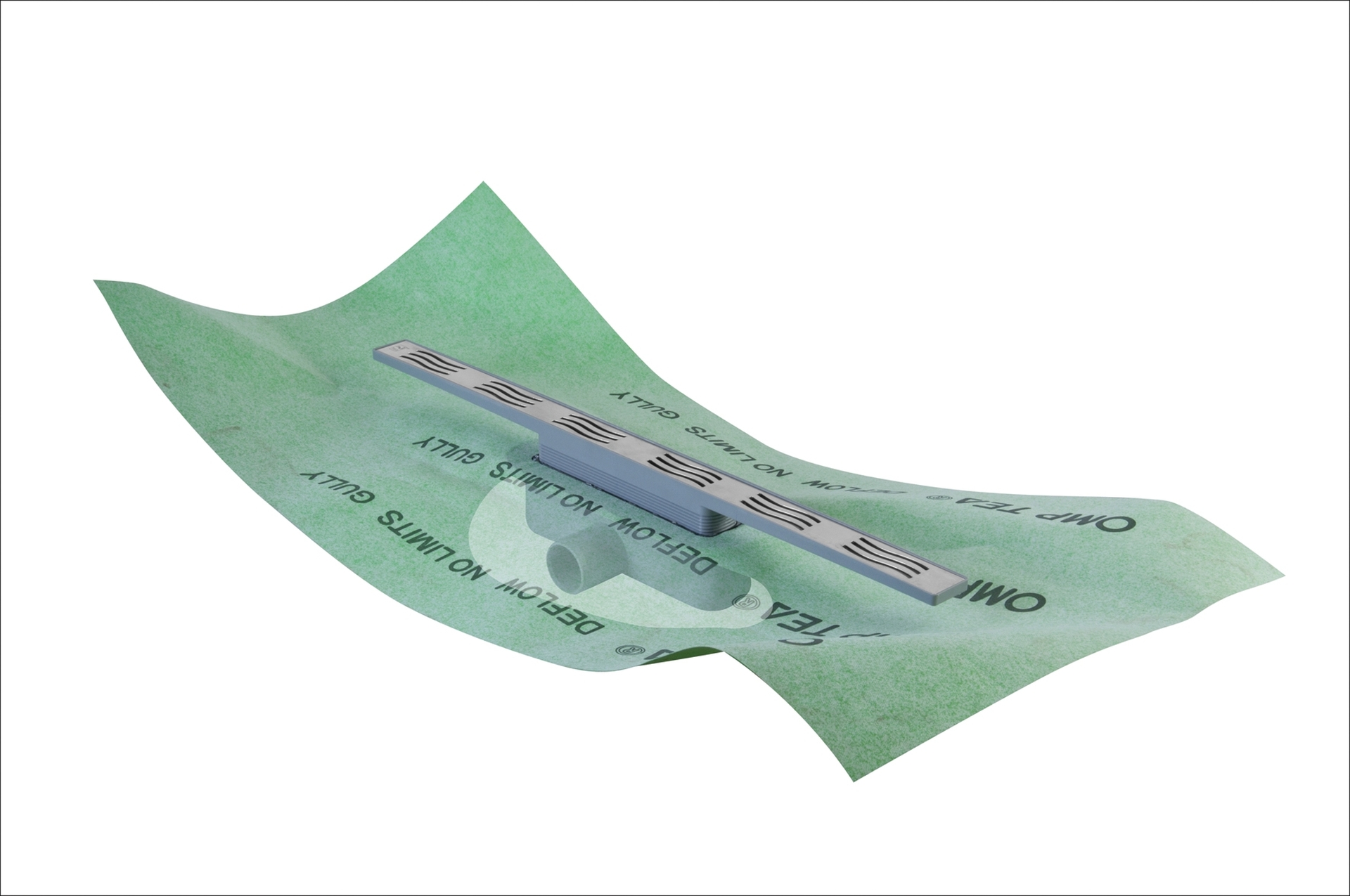

Fóliás szigetelés esetén a folyóka szigetelőgallérja kerüljön alulra, és erre legalább 50mm átfedéssel, kellően összepréselve ragasszuk a bekötendő szigetelőfóliát.

A rácstartó konzol behelyezése, burkolás: amennyiben eddig megfelelően dolgoztunk, még van a folyókánál mérve (és a lejtéseket is figyelembe véve) legalább 15mm szabad rétegvastagságunk.

A konzol beállítása: a konzol alsó bordázott része 10 mm-t süllyed a folyóka alaptestébe – ezt figyelembe véve, és megmérve az előre kijelölt végleges burkolati magasságot, vágjuk a konzol illeszkedő nyakrészét megfelelő hosszra. (mért magasság + 9,5 -10mm). Végleges elhelyezkedéskor a folyóka rácsa néhány tized milliméterrel a burkolati szint alatt legyen (0,1- 0,5mm).
A leszabott nyaktagot helyezzük a nyílásba. Amennyiben a helyiség szigetelt, a folyóka alapteste és a konzol között képződő kis rést ne szigeteljük le. Ez a rés alkalmas arra, hogy a szigetelőlemezen esetleg mozgó víz a folyókába tudjon jutni. Szigeteletlen esetben (pl. földszintes nyaraló épület) ezt a rést MS-polimerrel ragasszuk körbe.

A folyóka rácskonzoljának alátámasztása a végeknél is fontos a ráeső nagy terhelések miatt. Nagyobb rétegvastagságoknál alkalmazhatóak a csomagolásban megtalálható távtartó-lábak (megfelelő méretre beállítva), illetve kisebb rétegvastagság esetén a konzol alatti teret töltse ki a csemperagasztó.

A burkolás során a folyóka rácsát célszerű megfordítva behelyezni – így a rács kevésbé szennyeződik. Burkolás, fúgázás alatt a rács legyen a folyókában, ez fontos, hogy megfelelő távolságra tartsa a konzol peremeit.

A rácsot a fúgázást követően minél előbb tisztítsuk meg tiszta vizes szivaccsal. A rács anyaga ugyan nemesacél, de agresszív tisztítószerek enyhe elszíneződéseket okozhatnak rajta. (A későbbiekben is csak kis koncentrációjú dörzsanyagmentes vegyszerekkel tisztítsuk és a fém-, krómtisztítók használatát mellőzzük).

Kültéri alkalmazás
(teraszok, ajtófellépők)

A folyóka kültéri alkalmazása esetén a beépítésnél ügyelni kell arra, hogy az elvezető csőszakasz enyhe lejtése mindenhol adott legyen, így egy-egy csapadékátvezetést követően a cső leürül. Amennyiben a csőben víz marad, ez megfagyva a csőrendszer csatlakozásait szétfeszítheti.

A folyóka önmagában fagyálló, és eleve csak a „bűzzár,- homokfogó" belső (zöld) alkatrészek tárolnak vizet. Ezek a részegységek fagyálló rugalmas műanyagból készülnek, mintegy -20 Co-ig fagytűrőek. Kültéri alkamazásnál mégis célszerű télen a homokfogó edényt kivenni, illetve azt eleve be sem helyezni, fokozottan homokszennyezett területen (pl: ajóbelépő) megtehető, hogy a homokfogó helyett a bűzzár elemet (2. tölcséres idom) hagyjuk ki. Ezek a könnyítések a vízátengedő kapacitást is növelik.

Fontos: A folyóka statikus tehertűrése egy emberre van méretezve, így ez nagyforgalmú helyeken, járművekkel járt helyen nem alkalmazható.

Stonell Kft
0620 973 66 01
