Épülettervek/Hallgatói terv

Vitorlavirág - Pomázi Renáta, Szodfridt Marcell és Szabó Áron különdíjas terve

1/11

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
?>
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
1/11

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Vitorlavirág - Pomázi Renáta, Szodfridt Marcell és Szabó Áron különdíjas terve
Épülettervek/Hallgatói terv

Vitorlavirág - Pomázi Renáta, Szodfridt Marcell és Szabó Áron különdíjas terve

2016.08.18. 10:30

Projektinfó

Földrajzi hely:
Budapest

Építészek, alkotók:
Szabó Áron, Pomázi Renáta, Szodfridt Marcell

Hallgatói ötletpályázat a Budapest, XIX. kerület Temető közben 4 db virágárusító pavilon elhelyezésére

Tervezés éve:
2016

Stáblista

tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

A kispesti virágos pavilonok hallgatói tervpályázatán Pomázi Renáta, Szodfridt Marcell és Szabó Áron homogenitásra és a virágok kiemelésére koncentráló terve a zsűri különdíját nyerte el.

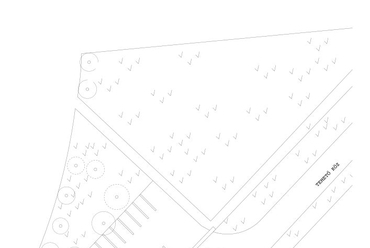

A helyszínt, annak két meghatározó elemét, az új Bozsik Stadiont és a temetőt megvizsgálva a tervvel e két eltérő forma közötti átjárhatóságot igyekeztek biztosítani. Az átjárhatóság itt fizikai átjárhatóságot is jelent, a parkoló felőli megközelítés lehetőségének biztosításával. Így a pavilon kétfelé nyitott, egyes elemei elsősorban a parkolóra, a többi pedig közvetlenül a Temető közre fordul. A parkolóval való kapcsolat miatt az érintett parkolóhelyek közlekedővé való áttervezését ajánlják. Az üzletek, az előttük kialakuló térrel folyamatos tükrözéssel sorolhatók. Az alaprajz ismétlődik, egyénítésre a mobil bútorok, a lámpatestek színe ad lehetőséget. A pavilonok között kialakuló közlekedők akadálymentesítik a tervet.

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
8/11
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Az esővédelem fontos szempontként jelent meg a tervezés során, ennek megfelelően a pavilonok előtti pakolási és árusító tér fedett. A természetes fény igénye miatt a tetőelemek fémlemezei mintával perforáltak, a tér így alatta is világos, ugyanakkor belsőséges lehet.

Mind a tető, mind a pavilont elzáró kapuk szerkesztett, egyedi virágmintával perforáltak. A minta egyértelműsíti a funkciót, míg a rajta átszűrődő fény sötétben kijelöli a pavilonokat, nappal a belső fedett nyitott tereket tölti meg bensőséges hangulattal.

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
10/11
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

A boltok egyesével és együtt is zárhatók, éjszakára teljesen tömörré tehető az együttes, kívülről nem jelenik meg üvegezés, így teljesen védett az esetleges rongálásoktól. A pavilonok kifelé forduló falán futó kapukkal zárható a pavilon, mégse szerették volna teljes bezártság, megközelíthetetlenség hatását kelteni, a kapuk fémlemeze ezért is perforált.

Az üzletek belső tereiben törekedtek egyfajta homogenitásra, ami megfelelő hátteret ad a virágboltoknak, emellett ki is emeli a vágott virágok és koszorúk színét, formáját. A bútorok anyaga a belső falak anyagával megegyező, tetszés szerint variálhatóak a belső térben. A bútorzat kisebb asztalkákból, egy nagyobb, csokrozásra, csomagolásra alkalmas munkaasztalból és egy kiszolgálópultból áll, ezek helye nem kötött. A falak szerkezetét fémsínek erősítik, erre akasztható vázákat, esetleg további tároló funkciójú kisbútorokat elhelyezését javaslolják. A pavilon rendelkezik még egy raktár résszel, amiből igény szerint leválasztható egy vízvételre alkalmas, vagy mosdóként használható helyiség.

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
11/11
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Anyagok

Prefa perforált fémlemez fedés: a kapuk és a tető anyaga, a vandalizmus elleni védelem és a Bozsik Stadinonhoz való illeszkedés miatt kerülnek beépítésre.

A tető perforált lemeze körben szegéllyel ellátott, ez a szgeély egy síkban van a tetőre fektetett, rögzített plexilappal. Körben a szegélynél tömített.

A pavilonok falának rétegrendje belülről kifelé:

  • égéskésleltetett rétegelt lemez 2,5 cm
  • Rockwool Steprock - terhelhető ásványgyapot szigetelés 5 cm
  • Prefa Reynobond kompozit homlokzati rendszer

A külső burkolat időtálló, minőségi megjelenést ad a pavilonoknak, a szigetelés nem éghető. A rétegelt lemez állékonyságot biztosít az építményeknek, kellemes, homogén belső teret hoz létre, ami könnyen szerelhető és testre szabható.

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
4/11
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Padlórétegrend belülről:

  • hibrofobizált rétegelt lemez 2,5 cm
  • Rockwool Steprock - terhelhető ásványgyapot szigetelés 10 cm
  • platólemez (védőfóliával ellátott időjárásálló rétegelt lemez) 2,5 cm

 Fedett-nyitott tér padlórétegrend belülről:

  • WPC teraszburkolat saját rögzítőrendszerrel
  • kavicsfeltöltés

Szerkezet

A pavilonok talajcsavarral kerülnek rögzítésre, a föld szintje és a pavilonok alapja között a vizesedés elkerülése érdekében kavicsfelszórással.

A tetőt tartó szerkezet a pavilonok oldallapjának síkjával fut, hegesztett zártszelvény keretekbő áll. Ezek biztosítják a szerkezeti sorolhatóságot, emellett önállóan, az egyes pavilonok nélkül is állékony szerkezetet alkotnak. A kereteket a tetőlemez teszi lapmerevvé.

A pavilonok falai szétszerelhetők, egyenként szállíthatók.

A együttest záró kapu függesztett, görgőkön mozgatható. A mozgást biztosító görgős szerkezet a tető szerkezetéhez rögzített.

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
7/11
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

Gépészet

Igény szerint, a közmű ellátástól függően a vezetékek, csatornák is elvezethetők a padlórétegrenden keresztül, megfelelő védőburkolattal. A pavilonok fűtéséről elektromos felületfűtési rendszer gondoskodik, ami a pavilon falában, vagy padlórétegrendjében kerül elhelyezésre.

A világítás függesztett lámpatestekkel történik, a vezetékek szabadon vezetettek, a raktárt elválasztó falban futnak, ahol rejtetten történik a továbbvezetésük. Erre a falra kerülne 2 db elektromos csatlakozó.

OTÉK 50 § (3)

Az állékonyságot és mechanikai szilárdságot a zártszelvény keretes szerkezet, valamint a pavilonok falainak tömör szerkezete biztosítja. Az építményt talajcsavarok kötik le.

A belső térben keletkező tüzek terjedésének késleltetését a határoló rétegelt lemez kezelése, és a Rockwool magas gyulladási hőmérséklete segíti. Az építményen kívüli tüzek ellen is hatásos lehet a Rockwool szigetelés.
A pavilonoknak két kijárata van, így biztosított kétirányú menekülési útvonal, mindkettő kevesebb mint 6m. Az építmény tűzveszályességi besorolása D.

Az építmény működése során veszélyes anyagokat nem termel, a taljcsavaros rögzítés következtében elszállítás után a terület újrafüvesíthető.

A közlekedők a pavilonok között rámpákat alkotnak, így a mozgássérült vásárlók számára is elérhető az üzlet a kipakolásra alkalmas fedett-nyitott téren keresztül.

Zaj és rezgés elleni védelem a környezeti adottságok miatt nem szükséges.

A sugárzó fűtési rendszer magasabb hőérzetet és komfortérzetet biztosít, alacsonyabb léghőmérséklet mellett. A pavilonok nyitott állapotban átszellőznek, az árnyékolás megoldott.

A pavilonsor egyesével és egészében is zárható, a fémkapuk biztosítják a rongálások és a behatolók elleni védelmet. Az beépített anyagok újrahasznosíthatóak vagy részlegesen megújuló forrásból származnak.

Belső terek

Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron
1/11
Vitorlavirág - tervezők: Pomázi Renáta, Szodfridt Marcell, Szabó Áron

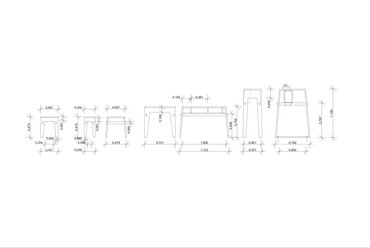

A berendezés mobil, rétegelt lemezből előállított bútorokból áll, több méretben, hasonló kivitellel készülnek, egyedi gyártásban. Elláthatók különböző világos tónusú, egyszínű laminálással, de csak a bútor fedlapján. A pavilonok belső falán a szerkezetet támogató fém elemek alkalmasak kisebb-nagyobb koszorúk, vágott virágok vázáinak aksztására, elősegítve a helytakarékosságot. Anyagában és színében a bútorok megegyeznek a pavilon belső burkolatával, a homogenitás jegyében. A fémlemezek a kapun és a tetőn eredeti színűek, a bódék külső fémlemez burkolata fehér. Élénk színe egyedül a virágoknak és koszorúknak van, a belső terek hangulata ezek kiemelésére szerveződik.
