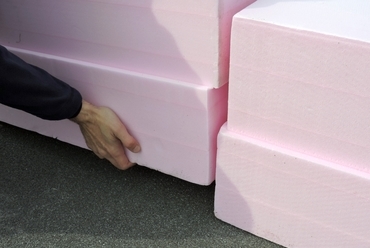

a vastagság kézzelfogható

Zenit és XPS terheléstől függően

?>
1 tábla
?>
40 centi pincefalra is
?>
a vastagság kézzelfogható
?>
Zenit és XPS terheléstől függően
1/4

1 tábla

40 centi pincefalra is

a vastagság kézzelfogható

Zenit és XPS terheléstől függően

40 centi vastag XPS tábla?
Technológia

40 centi vastag XPS tábla?

2016.05.18. 12:20

Cikkinfó

Támogatott tartalom

Cég, szervezet:
Austrotherm

A hőszigetelési igény növekedése kihívást jelent a tervezőknek, építtetőknek és a gyártóknak egyaránt. Az energiatakarékos fordított tetők kialakítása során felmerülő nehézségekre is van már megfelelő megoldás. De van-e még új ötlet ezen a téren?

Fordított rétegrendű lapostetők esetében a rétegrend eltér az egyenes rétegrendű, nem átszellőzetett tetőknél megszokottól. Ebben az esetben ugyanis a vízszigetelés a nedvességálló, kellő mechanikai szilárdságot tanúsító hőszigetelés alatt, a fizikai behatásoktól védetten helyezkedik el. A rétegrend további előnye, hogy az ultraibolya sugárzásnak sincs kitéve a vízszigetelés, így lassabban öregszik; a tető élettartama kitolódik. A szerkezet páratechnikailag nyitott, a vízszigetelés egyben a meleg oldali párazárásról is gondoskodik.

A fordított rétegrend számos előnyét azonban csak szigorú feltételek mellet lehet élvezni. A beépített hőszigetelésnek nedves környezetben is tartósan meg kell őriznie jó tulajdonságait. Erre az extrudált polisztirolhab lemezek (XPS), illetve a speciális formahabosított hőszigetelő lemez, a ZENIT® alkalmas. Az XPS termékek alkalmazását az MSZ 7574 számú, a ZENIT® elemek beépítését az EPS hőszigetelő anyagokra vonatkozó MSZ 7573-s szabvány szabályozza. Mindkét szabvány hangsúlyozza, hogy fordított rétegrend esetében csak egy rétegű hőszigetelés alkalmazható. Erre a megkötésre azért van szükség, mert a korábbi negatív tapasztalatok szerint ha fordított rétegrendben több hőszigetelő lemezt teszünk egymásra, úgy a hőszigetelő anyagok gyakran tönkrementek. Ennek az volt az oka, hogy a csapadékvíz a vízszigeteléssel nem védett hőszigetelő lemezek közé akadálytalanul be tudott folyni, és a két, sík felületű tábla között megszakítatlan vízfilmet képezett. Ez a vízfilm egyrészt jelentős páraellenállást tanúsít, másrészt a hőszigetelő lemezeket folyamatosan nedvességterhelésnek teszi ki. Mivel a hőszigetelés alatti vízszigetelés többnyire ugyancsak nagy páraellenállást mutat, így a nedvesség csapdába kerül, és az így létrejövő páranyomás még az ilyen ellenálló hőszigetelésbe is be tudja préselni a nedvességet, ami az amúgy zárt cellás hőszigetelésbe minőségének radikális leromlását, illetve a hőszigetelő anyag tönkremenetelét hozta magával. Ennek elkerülésére tiltja a magyar szabvány a hőszigetelő anyag több rétegű fektetését fordított tetőkben.

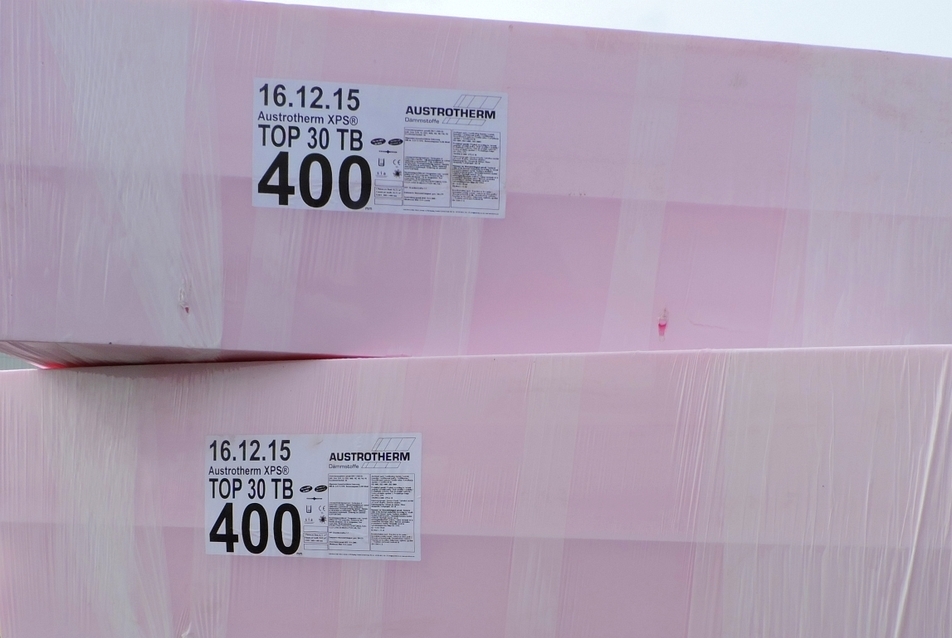

1 tábla
1/4
1 tábla



Sajnálatosan az extrudált polisztirolhab hőszigetelő termékek az elmúlt évekig csak korlátos vastagságban állnak rendelkezésünkre, így az új épületenergetikai követelmények kielégítése nehézségekbe ütközött. Az épületek hőszigetelésére 2015-től részlegesen életbe lépett költséghatékony modell szerint a lapostetők hőátbocsátási tényezője nem lehet több, mint 0,17 W/m2K. Ez éppen kielégíthető egy csúcsminőségű, 20 cm vastag XPS lemezzel, de ha az épület összesített energetikai mutatója ennél nagyobb hőszigetelési értéket követel, vagy a beruházó nem elégszik meg azzal, hogy a szerkezet az előírásokat éppen hogy teljesítse, hanem igazán energiatakarékos épületet - akár passzívházat! - szeretne, úgy ez már nem lesz elégséges. A 20 cm-es vastagság gyártástechnológiai korlátja eddig azt eredményezte, hogy a fordított tetővel készülő passzívházakról le kellett mondanunk. A termékfejlesztésnek köszönhetően viszont ma már több olyan megoldás is rendelkezésünkre áll, melyekkel a szabványok előírásainak megfelelő, energiatakarékos épületeket alkothatunk.


1. Ha nincs nagy igénybevétel

A ZENIT® hőszigetelő anyagokat először 2008 őszén építették be fordított rétegrendű lapostetőbe. Az egy évvel később kivett minták újabb ellenőrzésnek lettek alávetve. A hővezetési tényezője továbbra is megfelelt a közölt értéknek, víztartalma pedig a megengedett 1 % helyett csak, 0,003% volt. Ezek alapján adta ki az ÉMI Kht. az engedélyt, mely szerint a ZENIT® formahabosított expandált polisztirolhab alkalmas egyhéjú, fordított rétegrendű melegtetők hőszigetelésére, illetve meglévő tetők utólagos hőszigetelésére (plusztető).

A ZENIT® termékre, mint sok más építőanyagra is az ÉMI utóellenőrzési vizsgálatot írt elő. Ennek során ismét az eredeti beépítésből, immár négy év elteltével vettek mintát. A vizsgálat ezúttal az anyag nyomószilárdságát, nedvességtartalmát és a hővezetési tényezőjét érintette. Mindhárom érték meghaladta a követelményszintet, így például a termék nedvességtartalma a korábbi mérési eredménnyel megegyezően alacsony volt. A minden vastagságban egyforma (0,035 W/mK) hővezetési tényező, a 40 cm-es maximális gyártási vastagság révén lehetővé vált a passzívházak fordított tetővel való tervezése is, és alkalmazásával a 2020-tól érvényes követelmények is kielégíthetők.

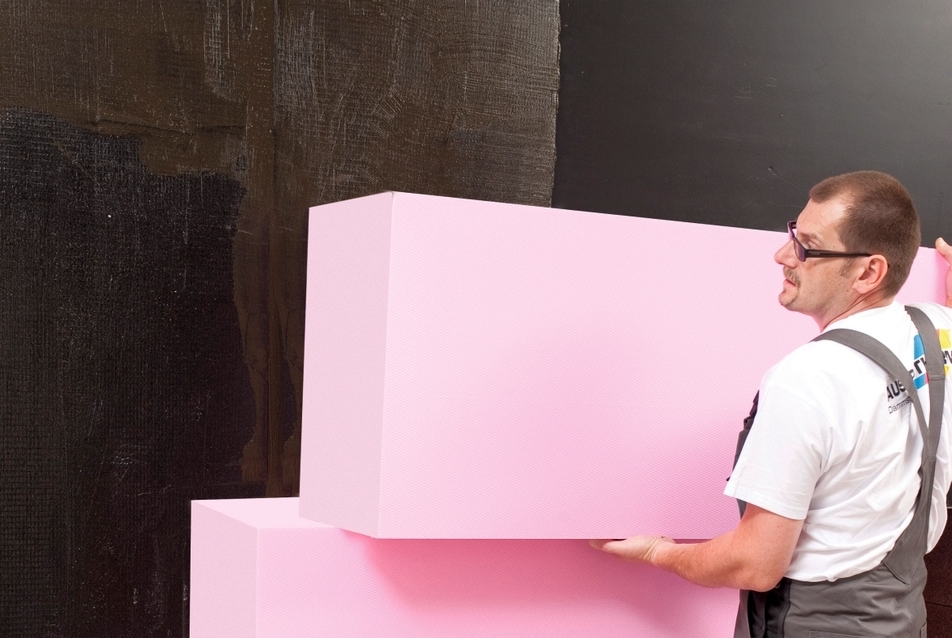

40 centi pincefalra is
2/4
40 centi pincefalra is



2. Teher alatt

Fordított tetők hatékony hőszigetelésére tehát jó megoldás a ZENIT®. Korlátja mindössze az XPS termékekhez képest kisebb terhelhetősége. Nem járható tetőknél, extenzív zöldtetőknél ez nem jelent problémát, de a felépítmények okozta helyi többlet teher, vagy a parkolótetők igényei korlátot szabnak alkalmazásának. Ebben az esetben az Austrotherm Kft. új termékeit, a termoplasztikus úton előállított többrétegű AUSTROTHERM XPS TB hőszigetelő anyagok családját kell beépíteni.

A rétegek többszörözésére korábban is voltak kísérletek. Amennyiben megtartjuk a fordított rétegrendet, és az XPS táblák fölött nem egy teljes értékű vízszigetelő réteg helyezkedik el, úgy a lazán egymásra fektetett lemezek közé mindenképpen be tud folyni a nedvesség, ami nem nevezhető szabványos megoldásnak.

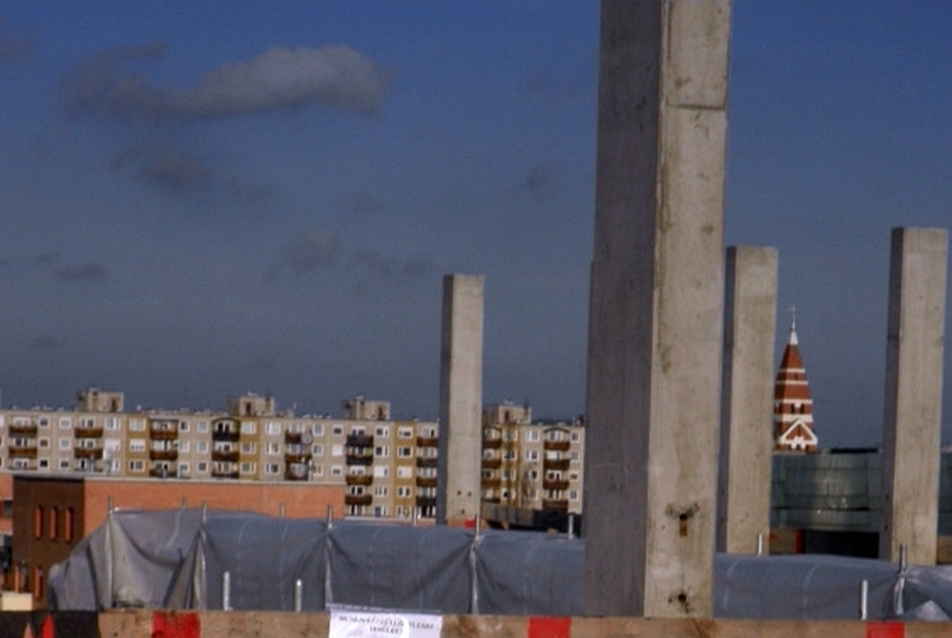

Zenit és XPS terheléstől függően
4/4
Zenit és XPS terheléstől függően



Létezik viszont olyan megoldás, amivel a jelenlegi gyártási vastagságot meg lehet duplázni. Ha a táblákat felületi hőkezelésnek vetik alá. és a lemezeket egymásba préselik, úgy anyagában homogén, akár 40 centiméter vastag XPS hőszigetelő lemezeket lehet gyártani. A rétegezéshez semmilyen segédanyagot nem kell használni, és a vastag termékek mechanikai, páratechnikai és nedvességfelvételi tulajdonságai megegyeznek a vékony lapokéval. Sőt, a hővezetési tényezője még kedvezően is alakulhat. Közismert, hogy az extrudált polisztirolhab anyagok hővezetési tényezője függ a gyártási vastagságtól. Ez a függés a technológia fejlődésével egy korszerű XPS termék esetében ma így néz ki:

Vastagság (mm)Hővezetési tényező (W/mK)
30-600,033
70-800,035
100-1600,036
180-2000,038



















A nagy vastagságú homogén termékek gyártásához használt lemezek hővezetési tényezője alacsonyabb, így a 20 cm-nél vastagabb XPS termékeknél egységesen 0,035 W/mK-es hővezetési tényezővel számolhatunk. Ezzel a fordított rétegrendű parkoló tetők hőátbocsátási tényezője is elérheti a 0,09 W/m2K-es értéket, amivel már a passzívházakra is lehet fordított tetőt tervezni.
