CikkCakk - Bagoly Zsófia Judith és Damásdi Fruzsina II. díjas terve

A kispesti virágos pavilonok ötletpályázatán II. díjat nyert tervben az átmeneti jellegre, átláthatóságra és mobilitásra helyezte a hangsúlyt Bagoly Zsófia Judith és Damásdi Fruzsina.

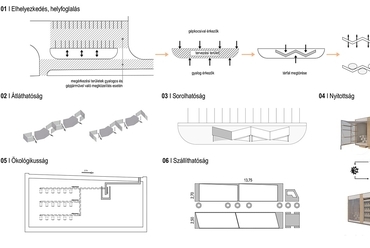

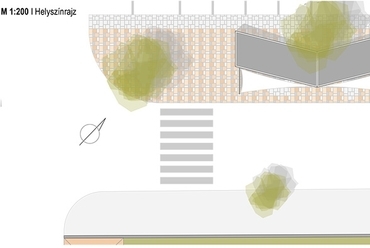

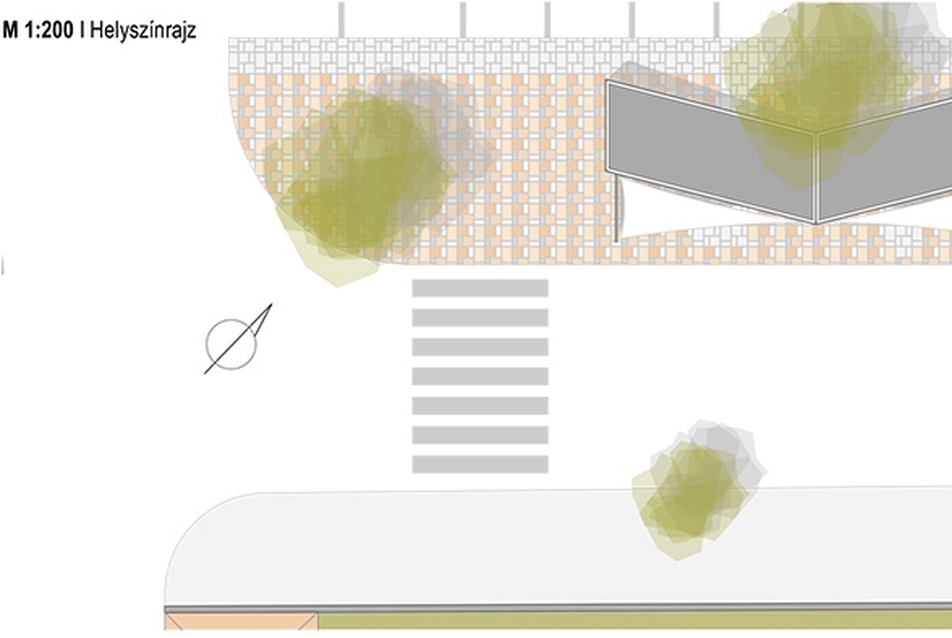

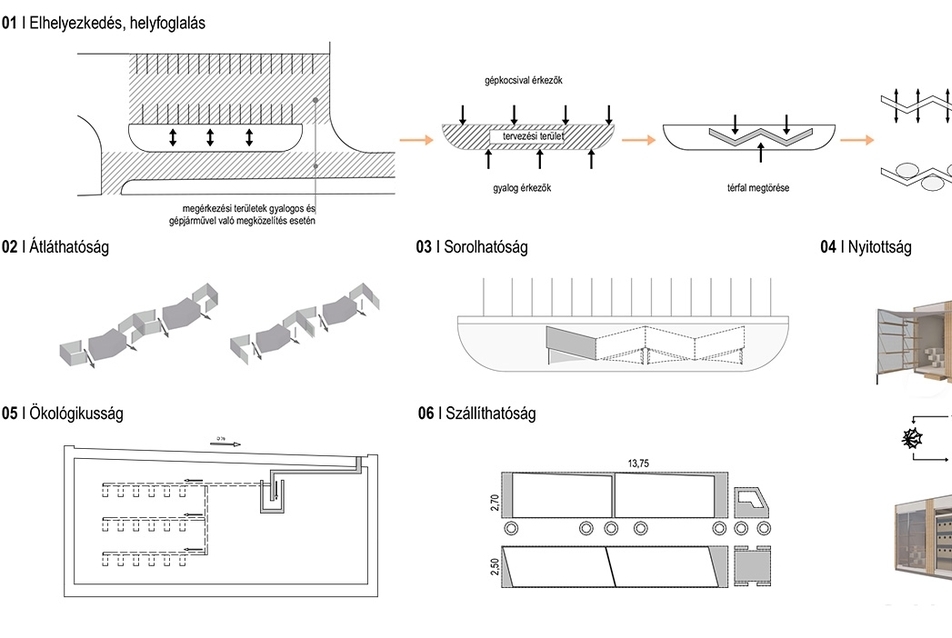

Elhelyezkedés, helyfoglalás

A pavilonok elhelyezésénél fontos szempont volt a terület helyéből adódó átmeneti jelleg, mivel a parkoló és a temető bejárata között mintegy kapuként vezeti át a látogatót. Az értékesítés ellenben két irányban történhet, mivel a gyalogos járókelők nem kizárólag ebből az irányból érkezhetnek. El kívánták kerülni egy határozott térfal kialakítását, ezért szükségesnek látták megtörni a telek adta sávos jelleget. Ezáltal olyan, a virágboltok szolgálatába állítható terek kerültek kialakításra, amelyek lehetőséget adnak a közösségi élet kialakulására, kommunikációra.

Átláthatóság

A tervezendő 4 modulból álló rendszert a méret és a funkció tudatában lehető legnagyobb mértékben áttörtnek és átláthatónak tervezték, amely mint egy szűrőként enged átlátást a virágos belsőn a temető felé. Ezt elősegítendő a déli oldalt, amely egyben az "átbocsátás" iránya, felnyitható homlokzattal és lefedett térrel láttuk el.

Sorolhatóság

Az egyes virágbolt elemek önmagukban is egy teljes egységet képeznek, magányosan lehelyezve is képesek a funkció kielégítésére. Sorolva őket nagyobb vásárlói igény kielégítésére is alkalmasak, valamint további téri helyzetek kialakítására alkalmasak.

Nyitottság

A virágbolt esetében fontos a nyitás a környezet felé, ez a tulajdonos gazdasági érdeke. Mivel ez sok esetben szezonális lehetőség, egy felnyíló homlokzat került kialakításra, amely polcos elemeinek köszönhetően árusító felületként is szolgál.

Ökologikusság

Mivel a funkció ennek teret enged, fontosnak tartottuk még ilyen kis építmények esetében is megjelentetni az energiatudatos szemléletet, ezért a tetőszerkezet kialakításában nagy hangsúly fektettek egy olyan kialakításra, amely lehetővé teszi az esővíz összegyűjtését. A tartályban felfogott vízszűrőn való átvezetése után szabadon hasznosítható öntözésre és vágott virágok frissen tartására.

Szállíthatóság

Az acél tartószerkezet nyergesvontatóval szállítható, a burkolat szerelhető. Hosszúsági méretei lehetővé teszik, hogy egy fuvarral két modul vihető.

Belsőépítészeti koncepció

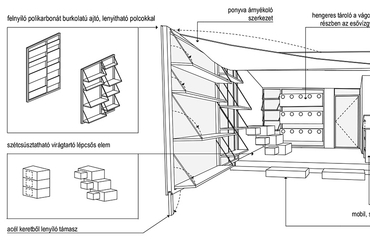

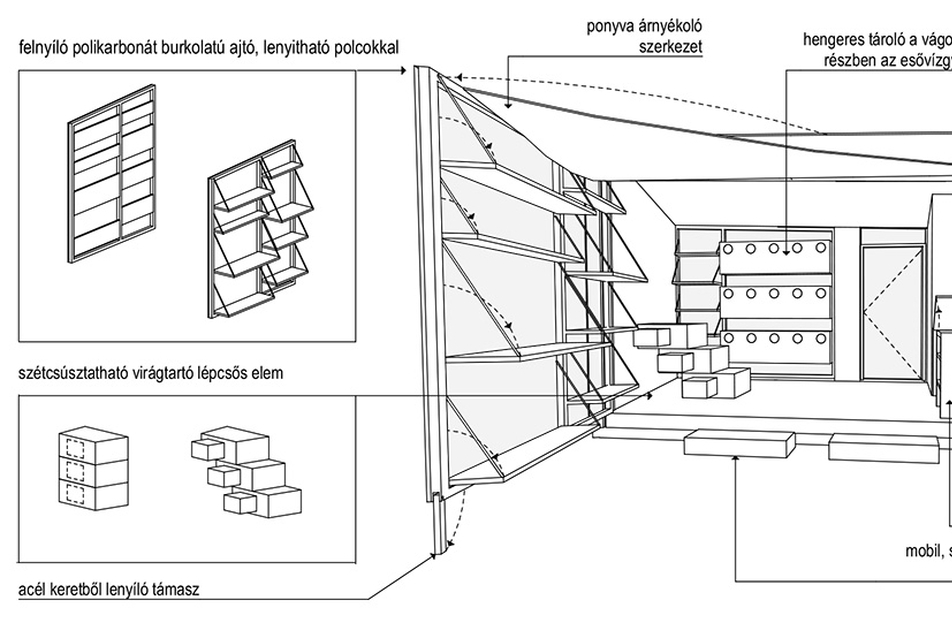

A bútorok kialakításában fontos szerepet játszott a multifunkcionalitás, ami a viszonylag szűk belső tér évszakonként váltakozó kihasználtságát követi. Polikarbonát burkolatú ajtón elhelyezett elemek, lenyitható polcok elhelyezésével lehetővé vált, hogy különbözőféleképpen lehessen a virágokat árusítani. A pavilon nyitott állapotában a polcok lenyitásának köszönhetően lehetőség nyílik kültérben árusítani a cserepes növényeket, csokrokat. A lenyitható polcok anyaga fa, amely szervesen megjelenik az egész épület különböző felületein, részein. A polcok hátszerkezete a polikarbonát borítású homlokzati elem.

Szétcsúsztatható virágtartó lépcsős elem: a fából készült egyedileg kialakított bútor lehetőséget ad arra, hogy beépített fiókjainak kihúzásával virágokat lehessen elhelyezni rajta, ide hengeres vágottvirágtartók is kerülhetnek. Az ökologikusság és energiatudatosság fontos szerepe megjelenik a koncepcionális kialakításban. A lejtésben lévő tetőszerkezet esővíz összegyűjtésével lehetőség nyílik arra, hogy felhasználják esetleg locsolóvízként. A hengeres virágtartó megoldás erre, hiszen a tartályból kivezető csövek a különböző hengerekhez vannak csatlakoztatva, így nem manuálisan kell ezeket megtölteni.

Felhajtható pult
A helyigények minimalizálása érdekében a csokrok készítésének a helye az asztal. A pult választja el egymástól az eladó és kiszolgáló teret, ami funkcióját tekintve térelhatároló szerkezet is, amely biztosítja, hogy csak az eladólépjen a bolt belsejébe.

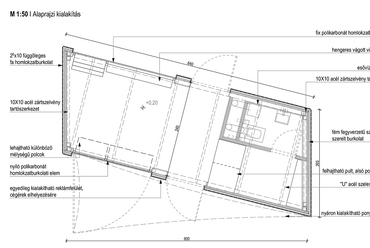

Alapvető koncepció volt az átláthatóság kihangsúlyozása, ez a szervező elem megjelenik az alaprajzi elrendezésben is. Az eladótér egy egybefüggő tér, amely csak bútorokkal határolt. A bolt kompakt kialakítására törekedtek, ezzel együtt egy olyan belső rendszer kialakítására, amely a körülbelül 15 m2-en belül alkalmas a gazdaságilag optimális elárusító felület biztosítására és az alkalmazottak személyes igényeinek kielégítésére egyaránt. Az eladótér a bolt lelke, bemutató térnek is nevezhető, hiszen a virágok megmutatása, így eladása a fontos. A térben elhelyezett bútorok szabadon alakíthatók, egyedileg berendezhetők, ezzel teret adva a különböző igényeknek. Az eladóteret és a kiszolgálóteret a pult választja el egymástól. A térelhatároláson kívül a pult lehetőséget ad arra, hogy a vágott virágokból csokrok készüljenek. A lehatárolt teret csak a bolt tulajdonosa használhatja, a kiegészítő mosdóval együtt. Az évszakonként változó homlokzatban megjelenő ponyvaszerkezet természetes árnyékolást nyújt a déli homlokzaton, és ezzel egy fedett teret létesít arra, hogy kipakolják az árukat a tulajdonosok.

Szerkezeti kialakítás

Általános teherhordó szerkezet

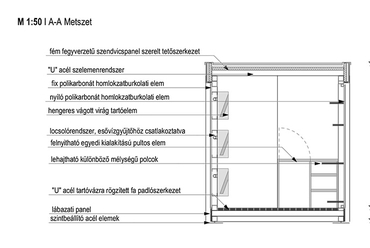

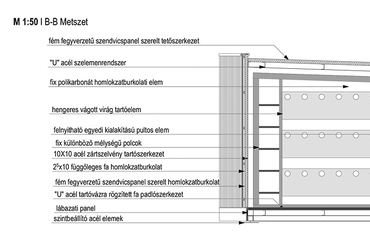

Az építmény általános teherhordó szerkezetét lejtésben lévő acél keretszerkezet képezi. A 10x10-es acél zártszelvények statika modellje keretszerkezet, alul csuklós kapcsolattal. A zártszelvények az alsó síkban kötőgerendák segítségével kapcsolódnak. A szerkezet alsó síkján található szintbeállító elemek biztosítják az elhelyezéskor szükséges vízszintezési lehetőséget. A tartószerkezet merevítéseként Φ10-es acél huzalok kerülnek elhelyezésre andráskereszt formában. Az acél keretszerkezet sarokkapcsolata merevnek tekinthető, emiatt a tér síkjában nem szükséges a merevítés elhelyezése. A tetősíkú merevítést is Φ10-es acél huzalok biztosítják. A tetőszerkezetet „U" szelemenrendszer tartja, amely leköveti az alaprajzi geometriát.

Függőleges szerkezet

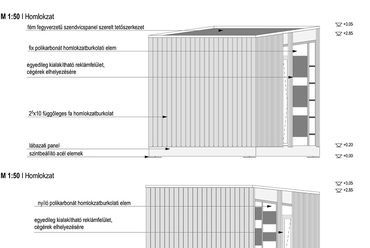

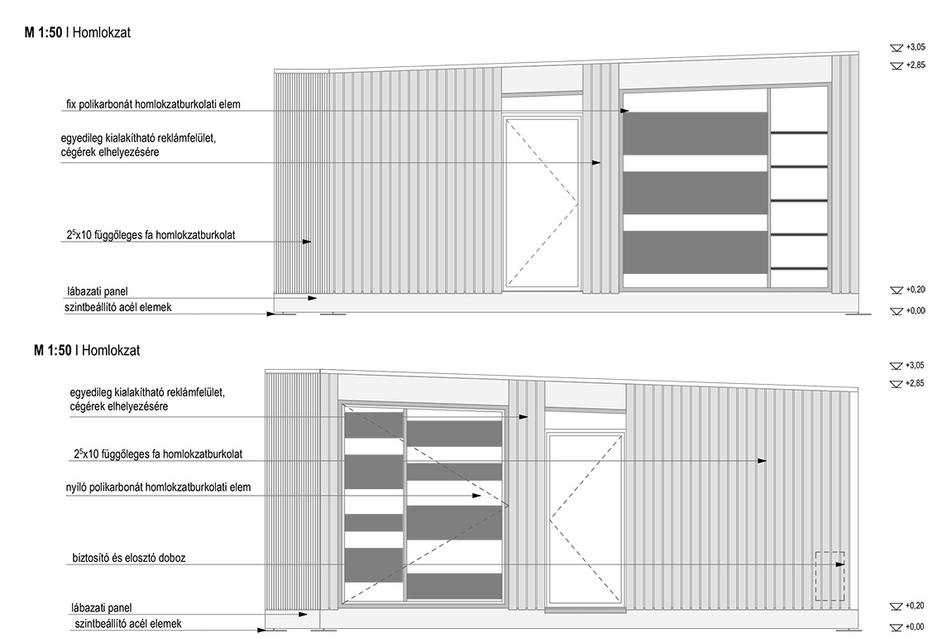

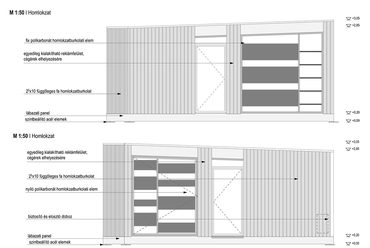

A pavilon vázas felépítése miatt függőleges szerkezetét szendvicspanelek alkotják. A panelek 1,20-as modulban kerülnek beépítésre. A fém fegyverzet között 10 cm kemény, ásványi szálas hőszigetelés található. A fém fegyverzet külső és belső síkon biztosítja az esztétikus megjelenést. A szendvicspanelre egy 3x5 cm keresztmetszetű fa vízszintes kerül elhelyezésre 60 cm-ként, amely a függőleges faburkolat hátszerkezeteként szolgál. A felületkezelt faburkolat igényes megjelenése leköveti a tetőnek a magassági változását. A nyílások és a polikarbonát borítású felületek fölötti függőleges síkon falpaneleket kell beépíteni. A lábazati kialakításban fagyálló falpanelek beépítése szükséges, amely az esetlegesen fellépő talajmenti nedvességeknek, és a csapóesőnek ellenáll. A koncepcionális elemként megjelenő polikarbonát burkolatú fix homlokzati elem saját, egyedi kialakítású acél zártszelvényekből álló hátszerkezettel bír. A hátszerkezet a később elhelyezendő bútorelemeknek is tartóváza.

Tetőszerkezet
A keretek 5%-os lejtése biztosítja a csapadékvíz elvezetését. A könnyűszerkezetként megjelenő szendvicspanel a szerelhetőség, a kevés élőmunkaigény, és a kompaktság miatt előnyös. A tetőn elhelyezett szendvicspanel már a szigetelési tulajdonságokat is magában hordozza, emiatt kiegészítő csapadékvíz elleni szigetelésre nincs szükség. Az oldalsó falon elhelyezett gravitációs ejtőcsatorna biztosítja azt, hogy a csapadékvíz a tetőről maradéktalanul elfolyik. A homlokzati szendvicspanel túllógása az attikafal és a vízelvezetés elrejtését szolgálja. Az attika lefedését TiZn lemez biztosítja.

Anyagok felületkezelése
A homlokzaton elhelyezett fa burkolat felületkezelése szakértelmet igényel, megelőzendő az esetleges korai tönkremenetelt. A fenyő pallókat előre Remmers GW310 időjárásálló folyadékkal kell kezelni. Ez a folyadék vízben emulgeált, biocid vékonylazúr tartamú, amely védi a fát az UV-sugárzástól, kékülésgátló hatással bír az európai szabvány EN 152-1 szerint, illetve nem pattogzik le a fáról és nem repedezik. Az egyedi kialakítású 1,20-2,40 szélességű fém fegyverzetű szendvicspanelek felületkezelést nem igényelnek.

Az acél rossz tűzállósági tulajdonságai fémes jellemzőiből adódnak, ezért a stabilitásvesztése viszonylag gyorsan bekövetkezik. Ennek megakadályozására számos felületkezelés lehetséges. Az acél szerkezetek tűzállóságát porszórási technikával kell növelni. Korrózióvédelmi szempontból fontos az elemek tűzihorganyzása, emiatt ügyelni kell arra, hogy szerelés, kivitelezés közben a felületek ne sérüljenek. A tűzihorganyzást előre készítik el, helyszínen nem lehet, ezért a helyszíni hegesztés sem javasolt, hanem a csavarozott, mechanikus kapcsolatok.

A polikarbonát egy áttetsző műanyag bázisú építőanyag, amely elsősorban könnyű szerelhetősége, és esztétikus megjelenése miatt kerül beépítésre. A homlokzati kialakításnál acél zártszelvények és „U" profilok uralják a megjelenését.

Ponyvaszerkezet
A lefedett térrészt ponyvaszerkezettel valósul meg. A kinyíló polikarbonát burkolatú homlokzati rész lehetőséget ad arra, hogy a ponyvát kifeszítsék. A feszített ponyva anyaga fehér színű lakkozott PVC, ami kellőképpen leárnyékolja a déli homlokzatot, és ellenáll az UV sugárzásnak. Szerelhetősége, variálhatósága, és többféle funkcionalitása miatt előnyös.

Padlószerkezet
A padlóelemek a talpgerendára helyezett „U" acélprofilokra vannak szerelve. Anyagát tekintve impregnált, fa hatású burkolat, mely kellő védelmet nyújt a használati vízzel szemben. Szerelhetősége miatt helyszíni kivitelezést igényel, és az évek során cserélhető, esetleg egyedire is kialakítható.
