Máté Zsuzsanna: Repülőgép Múzeum

2005.11.09. 11:21

Projektinfó

Építészek, alkotók:
Máté Zsuzsanna

Diplomadíjas, 2005.

Konzulens: Göde András
Opponens: Golda János
Statikus: Romits Gábor
Épületgépész: Regner Ákos

Tervezett rendeltetés: Repülőgép Múzeum
Elhelyezkedés: Ferihegy 2A melletti telek, jelenleg az Airport Kft. tulajdona

Jelenlegi állapot leírása:
Épület a területen nem található, egy pénztárbódén és egy szaletlin kívül. A vizes blokk "wc" Toi-Toi típusú mobil fülkékkel van megoldva.

Tervezési feladat:

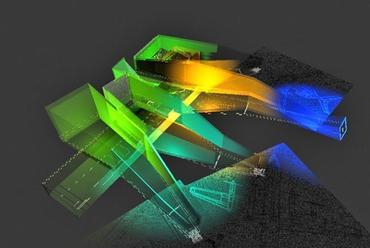

Tervezendő egy Múzeum épület, repüléstörténeti kiállítás részére, mely beilleszkedik a jelenleg ott lévő veterán gépek közé.



Építészeti Műleírás:

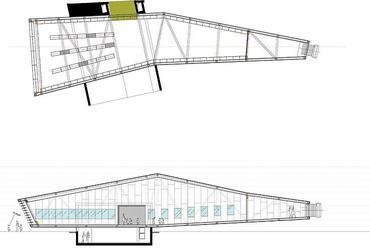

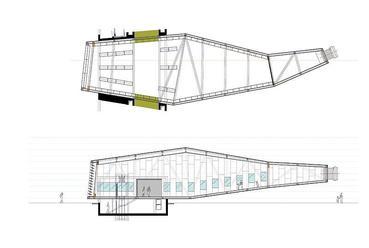

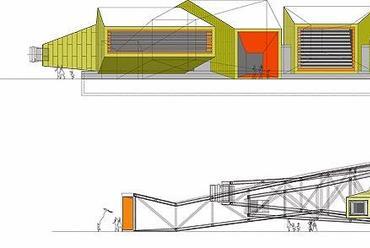

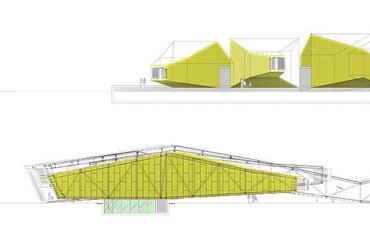

Az épület szerkezete rácsostartós 30x30-as rozsdamentes csövekből hegesztve, kívülről TECU típusú 1000x3000 mm-es Patinázott rézlemezzel burkolva. Az épület kialakításánál figyelembe kellett venni, hogy a tető hajlásszöge 7°-nál nem lehet alacsonyabb, és a járószint emelkedése sem haladhatja meg a 8°-ot a mozgáskorlátozottak akadálytalan közlekedése miatt.
Az épület alépítménye szendvics szerkezetű műanyagba zsaluzott hőszigetelt nyersbeton.

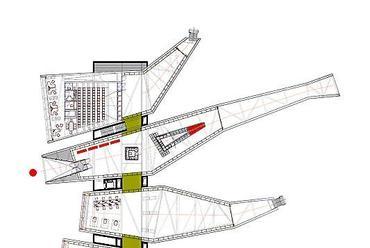

Helyiséglista:
Előtér: 23m2 csúszásmentes burkolattal
Szélfogó: 5,15m2
Előcsarnok: 90m2
Shop: 110m2
Lift előtér: 4m2
Közlekedő: 103m2
Kiállítótér: 643m2
Gépészet: 83m2
Vizesblokk: 58m2
Ruhatár: 38m2
Raktár: 60m2
Restaurátor műhely: 65m2

Lépcső:
Gipszbetonból készül, helyszíni gyártással, vékony, könnyű tartószerkezetként hidalja át a földszint és pince szint közti magasságot, felső felülete burkolat fogadására alkalmas, szilárdulás után. A lépcsőszerkezet szerkezeti vastagsága függőleges felületen (homloklapokon) 5 cm, vízszintes felületeken (járólapján) 4 cm. A lépcső geometriája egyenes karú, pihenőfokkal, belépője 29 cm mély, fellépője 16,45 cm magas, a kar 140 cm széles. A lépcsőszerkezetre csúszásmentes 4 mm Nora gumi burkolatot ragasztanak.
Lépcsőkorlátok:
D= 60 mm körátmérőjű, rozsdamentes cső, falba rozsdamentes acél rögzítőfülekkel rögzítve.

Padlóburkolatok:
Az épület egész területe csúszásmentes Nora norament típusú műanyag padlóval van burkolva.

Épületgépészet
Fűtés:
A Repülőtér területén lévő épületek távfűtéssel vannak ellátva, ez az épület is ehhez a rendszerhez van csatlakoztatva.

Szellőztetés:
Mesterséges: Az alagsorban elhelyezett Wolf típusú légcserélővel, melyek az épület előtétfalas rendszere mögül fújnak be és szívnak el a TECU terpesztett lemezes burkolat alá rejtve, a mennyezeten bontható elemekkel. Az iroda helyiségekben mennyezeti anemosztátokkal, és légszelepekkel megoldva.
Természetes: A nyitható ablakokon keresztül.

Világítás:
A TECU terpesztett lemez fölé helyezve kompakt, és süllyesztett lámpatestekkel, a vitrinekben helyi spot lámpás megvilágítással.

Belsőépítészeti Műleírás:

Előtér-padlóburkolat: elektromos fűtésű aljzaton R9 Nora típusú csúszásmentes gumipadlóval.
Fal: színes 10mm vtg edzett üveg burkolat, Dorma Manet Pontmegfogásos rendszerrel rögzítve, Rm acélcső vázon, rejtett hátsó megvilágítással, savazott mintával, színes fólia maszkolással.
Mennyezet: Színes 10mm vtg edzett üveg burkolat, Dorma Manet Pontmegfogásos rendszerrel rögzítve, Rm acélcső vázon, rejtett hátsó megvilágítással, savazott mintával, színes fólia maszkolással.
Világítás: Rejtett fénycsöves.
Mobilia: Rozsdamentes szálcsiszolt hamutartó és szemetes.

Szélfogó: Szerkezet 10mm vtg edzett üveg Dorma Manett pontmegfogásos rögzítéssel, ajtók Dorma BTS 75 rúdpánttal, rozsdamentes fogantyúval.
Padló: Scheybal Megamat Tex/ Fb 3 szennyfogó szőnyeggel.
Világítás: süllyesztett halogén spot lámpákkal.

Előcsarnok: Padlóburkolat: elektromos fűtésű aljzaton R9 Nora típusú csúszásmentes gumipadlóval.
Fal: 40x40-es rozsdamentes acél zártszelvényre szerelve TECU típusú patinázott terpesztett rézlemezzel burkolva "L" profilba rögzítve, reklámfelületekkel, plakátokkal, érintőképernyős információs felülettel. Rács mögött compact fényforrással, hangszórókkal, spinklerrel, tűzjelzővel.
Recepció és Shop Tervezett egyedi bútorokkal épített dobogón 40x40-es zártszelvény szerkezetre szerelt bútorlappal, kopásálló Maxplatte felülettel. Munkaszék: Vitra Econos, Pad Morozo, vörös kárpittal, rozsdamentes lábakkal. Rozsdamentes szálcsiszolt szemetes.

Kiállítótér: Padlóburkolat: elektromos fűtésű aljzaton R9 Nora típusú csúszásmentes gumipadlóval.
Fal: 40x40-es rozsdamentes acél zártszelvényre szerelve TECU típusú patinázott terpesztett rézlemezzel burkolva "L" profilba rögzítve. Rácsba süllyesztett Halogén spot megvilágítású vitrinekkel.

Vizesblokk: Padló: Nora gumipadló. Fal: 30x60 travertin hatású null fugával rakott porcelán kerámia. Álmennyezet: matt ezüst luxalon sávos fém álmennyezet. Világítás: kompakt fénycsöves álmennyezet.

Irodák: Padló: Nora gumipadló. Fal: vinyl tapéta. Álmennyezet: sávos fehér luxalon süllyesztett kompakt lámpatestekkel.
