Minősített, modern passzívház Budán
Épületek/Lakóépület

Minősített, modern passzívház Budán

2014.03.17. 14:51

Projektinfó

Földrajzi hely:
Budapest, Magyarország

Építészek, alkotók:
Szekér László

Passzívház Budán

Tervezés éve:
2009

Építés éve:
2011

Stáblista

építész munkatársak: Glück Endre, Horváth Bálint, Kovács Zoltán
épületenergetikai számítások, PHPP: Benécs József, Szekér László
épületgépészeti tervezés: Detre Zsolt
elektromos tervezés: Kovács Zsuzsa
statika: Pap Ferenc
passzívház minősítés: Energie Planer Team (2013)
felelős műszaki vezető: Hörömpő Zoltán
kerttervező: Kun László
generálkivitelező: Agora Kft.

Letölthető dokumentumok:

A lakóház helyén egy elavult földszintes ikerház állt, közel az utcavonalhoz. Az építtetők a kezdetektől fogva egy nagyon energiahatékony, gazdaságosan megépíthető és üzemeltethető házat szerettek volna. Szekér László vezető tervező írása a Törövész utcai passzívházról.

Az új ház építésére a meglevő, elavult ikerház bontásával nyílt lehetőség. Mivel az építtető kulcsrakész kivitelezést várt el, kapóra jött a passzívház követelményrendszer nyújtotta minőségbiztosítás, az összes ezzel járó előnnyel: részletes kiviteli tervek, minőségellenőrzés a tervezés és a kivitelezés során, részletes csomóponti és energetikai tervezés, a tervek folyamatos aktualizálása és a kivitelezés dokumentálása, és természetesen a passzívház minősítéssel együtt járó légtömörség teszt, rendszerek ellenőrzött beszabályozása, stb. A kivitelezés minősége az építtető számára nagy mértékben garantált, a következetes minősítési eljárás miatt pontosan az kerül megépítésre, ami a tervekben szerepel.

Törökvész utcai passzívház, fotó: Szekér László
2/29
Törökvész utcai passzívház, fotó: Szekér László

Az építtetőnek határozott elképzelései voltak a leendő házukról, azonban hajlottak az ésszerű javaslatokra. Padlófűtés helyett például sugárzó mennyezetfűtés készült – ez egyébként a passzív hűtésre is lehetőséget ad, a talajkollektorok nyáron hűtik a mennyezetet, így biztosítva az „ingyenes” klimatizálást.

A passzívház technológia alapkövetelménye az integrált tervezés. A nagy hatékonyságú hővisszanyerős szellőzés 95%-os hatékonysággal nyeri vissza a szellőzéssel egyébként „kidobott” levegő hőjét. A ház hőenergia ellátását egy korszerű, kondenzációs gázkazán biztosítja, ezt gazdaságosabbnak láttuk, mint például egy hőszivattyút. Igény esetén kétlakásosra alakítható az épület, ezért a földszint és az emelet akár két külön lakásként is működik. A passzívházaknál ez egyik sarkalatos kérdés a termikus burok kialakítása, a követelményeket a garázsok esetében nem lehet teljesíteni, ezért csak a két lakószint teljesíti a követelményeket. Ettől függetlenül a pinceszint is rendkívül hatékonyan lett hőszigetelve. A termikus burok hőhídmentes kialakítású, a kritikus hőhidakat egyedileg méreteztük, és a számításokban figyelembe vettük. A magyar energetikai tanúsításnak is maximálisan megfelel az épület, beleértve a 2020-as várható szabályozást is.

Az igényes építtetők egy kiváló minőségű, kompromisszum,- és túlzásoktól mentes, tágas terekkel bíró fenntartható lakóház kialakítására adták a megbízást. A cél egy kényelmes, környezettudatos, villaszerű épület létrehozása volt, mely optimálisan használja ki a terepviszonyokat. Fontos gondolata volt az építtetőnek, hogy flexibilisen alakítható, szükség szerint hasznosítható, piacképes házat építsen.

Törökvész utcai passzívház, fotó: Batár Zsolt
9/29
Törökvész utcai passzívház, fotó: Batár Zsolt

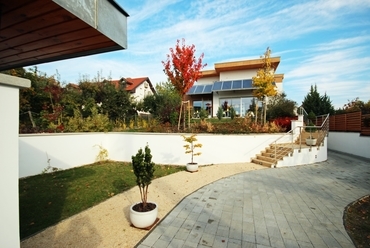

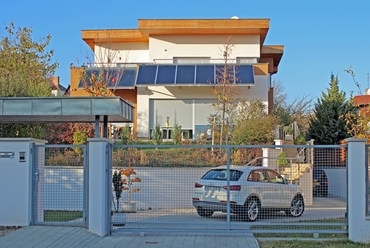

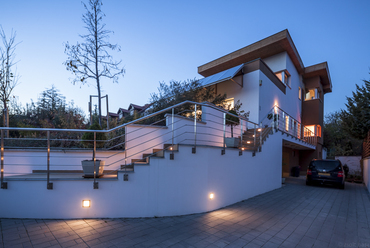

A környékhez (II. kerület elegáns villanegyede) a modern hangvételű épület elsősorban léptékével, formálásával és telepítésével illeszkedik. Az alápincézett, földszint + emelet kialakítású kétlakásos lakóház enyhén lejtős terepre készült, a telek az utcától felfele emelkedik. Az új épület a szomszédos lakóházak és az optimális benapozás miatt a hosszú telek közepére került, az utcától kb. 20 méterrel visszahúzva. A forgalmas budai utca zaja is kevésbé hallatszik, a teraszok is védettebbek, és a kilátás is jobb így. A zavartalan benapozású, déli tájolású telekrész mellett megfelelő méretű a kert hátsó, északra tájolt része is, ide került a nyitott kerti medence, és az intimebb használatra is alkalmas tervezett kert.

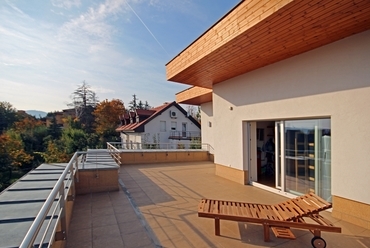

A földszinten található a nagyobb lakás, az emeletre került a kisebb lakás, de akár egybe is nyithatóak, ami a jelenlegi állapot. A földszint hasznos alapterülete 135 m2, az emelet 80 m2 (plusz tetőteraszok). Az utcaszinttel megegyező padlóvonalú pinceszintre került a kétállásos garázs, tárolók, valamint a kazánház-mosókonyha és egy hobbihelyiség. A tervezés során figyeltünk arra, hogy egy esetleges hatalmas nyári záporeső esetén se öntse el a víz a pinceszintet, a csapadék gravitációsan ki tud folyni az utcára, a garázsba egy szintemelkedés nélküli burkolt úton lehet beállni, mely a lehető legkevesebb területet veszi el a zöldfelületből.

Törökvész utcai passzívház, fotó: Batár Zsolt
10/29
Törökvész utcai passzívház, fotó: Batár Zsolt

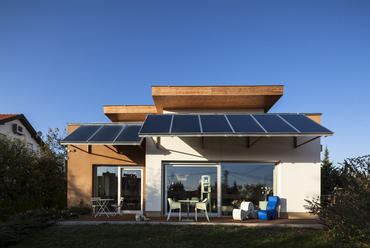

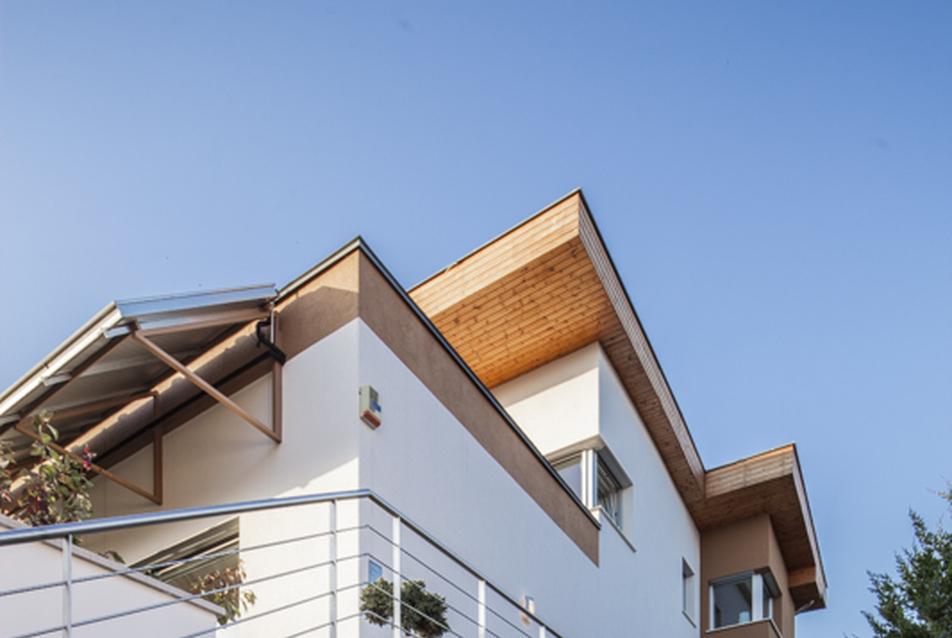

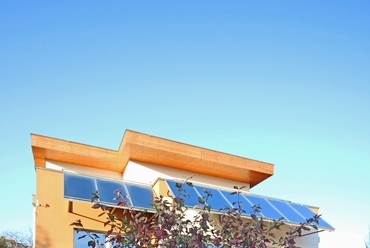

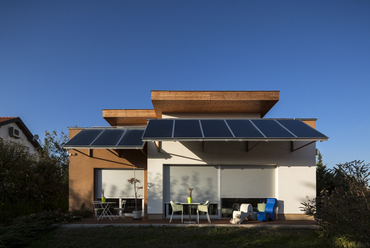

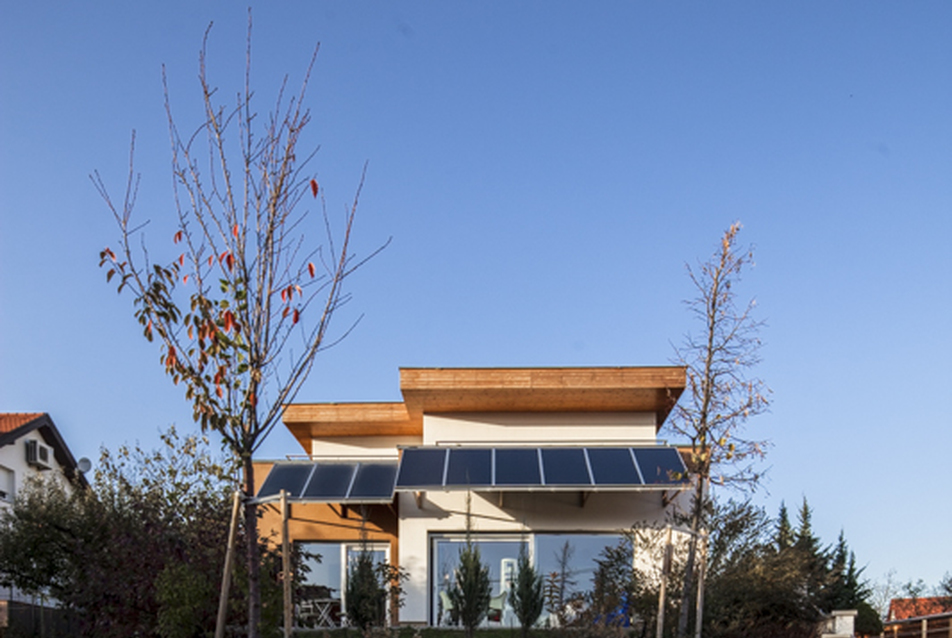

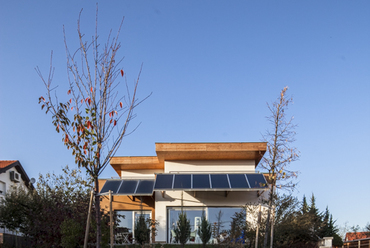

Meghatározó szempont volt a tervezéskor az épület tájolása, a déli homlokzaton az ablakok és tolóajtók a lehető legnagyobbak a szoláris nyereség maximalizálása érdekében, a többi oldalon csak a szükséges méretűek. A délre tájolt üvegfelületek árnyékolásáról nagy kiülésű tetők, illetve a használati melegvíz jelentős részét biztosító napkollektor-mező gondoskodik. A napkollektorok így dupla hasznot hajtanak: nem csak energiát termelnek, de árnyékolnak is, a nagy déli üvegfelületeket, így védjük a túlzott nyári napsugárzástól. Fontos szempont volt, hogy az étkezőhöz egy zárható konyha kapcsolódik. Az étkező az 50 m2-es nappalival egy légteret alkot. A központi elhelyezkedésű lépcsőházból a pinceszint és az emelet is elérhető, lehetővé téve az épület flexibilis hasznosítását, későbbi átalakítását is. A földszinten faburkolatos teraszok kapcsolják össze a hálószobákat és a nappali-étkezőt a kerttel.

A legelső skiccektől kezdve törekedtünk a lehető legjobb energetikai szint elérésére, ezt az építészeti tervezés mellett a folyamatosan frissített PHPP-számításokkal tudtuk biztosítani. A fajlagos fűtési épületenergetikai mutató 15 kWh/m2,év, az összesített primerenergia-mutató a napkollektoroknak köszönhetően mindössze 95 kWh/m2,év (ebben a fűtés mellett a használati melegvíz, világítás, gépészeti segédenergia igény és az összes háztartási berendezés energiaigénye is benne van). Természetesen az összes épületszerkezeti és épületgépészeti megoldás is úgy lett tervezve, hogy teljesüljön a legszigorúbb európai épületenergetikai követelményrendszer. Nincsenek hőhidas szerkezetek, extrém vastag hőszigetelés készült minden külső szerkezeten, speciális triplaüvegezésű nyílászárók és hatékony épületgépészeti megoldások készültek. Építészeti szempontból komoly kihívás volt a pinceszint termikus szeparálása, hőhídmentes kialakítása.

Törökvész utcai passzívház, fotó: Batár Zsolt
18/29
Törökvész utcai passzívház, fotó: Batár Zsolt

Az épület külső falszerkezete 37,5 cm Ytong (A+) falazat és 24 cm Multipor hőszigetelés. Ez az újszerű kombináció – Magyarországon elsőként alkalmazva - lehetőséget nyújtott egy homogén kialakítású passzívház falszerkezet létrehozására, környezetbarát anyagokból. Ez a falszerkezet számos előnnyel rendelkezik páratechnikai, akusztikai, tartóssági, tűzvédelmi stb. szempontból. Az épületszerkezetek U értékei a következők: külső fal: 0,107 W/m2K; zárófödém: 0,09 W/m2K; pincefödém 0,105 W/m2K; az üvegezés U értéke 0,6 W/m2K, az ablakok átlagos U-értéke a tokkal együtt számítva a 0,80 W/m2K érték alatt marad. Említést érdemelnek a speciális nyílászáró beépítések, az innovatív gépészet, és a konzolos erkélylemez speciális hőhídmentes kialakítása, mely a mai magyar gyakorlatban még úttörő megoldásnak számít. A nyílászárók motoros redőnnyel ellátott, 3 rétegű extra hőszigetelő üvegezésű, alumínium-fa kombinációjú, hőszigetelt ablakok. Az alapozás méretezett vasbeton lemezalap, a födémek monolit vasbeton szerkezettel készülnek, a betonozás előtt elhelyezett szellőzőcsövekkel, és fűtő illetve hűtőrendszerrel.

Épületgépészeti koncepciót a hatékony központi hővisszanyerős szellőzés, földhőt hasznosító talajkollektor, gázkazános hőellátás jellemzi, a napkollektorok a hőenergiát egy puffertárolóba töltik be. A talajhőt hasznosító szellőzőrendszer nyáron előhűti a szellőző friss levegőt, télen pedig előmelegíti azt. A fűtési energiaigény mindössze 3 kW-os készüléket igényelne, az alacsonyhőmérsékletű hőleadó felület a mennyezet. Szokványos légkondicionálásra nincs szükség, helyette az épület alapozásakor elhelyezett vizes talajkollektorok révén „ingyen hűtés” (free cooling) készült.

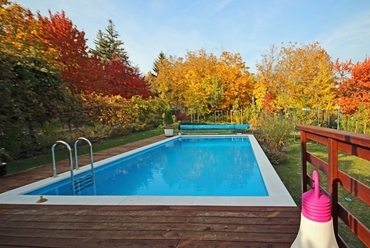

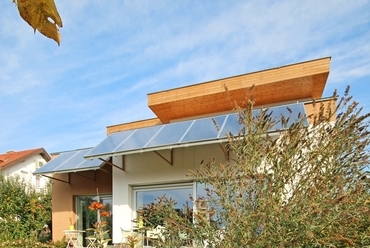

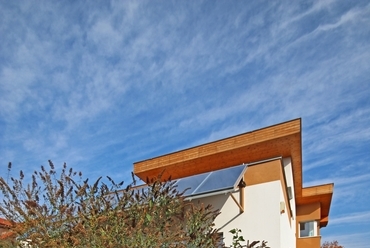

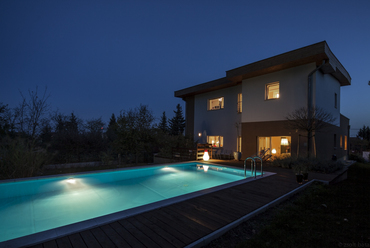

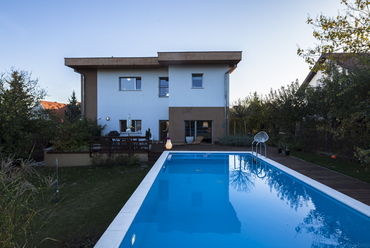

Az árnyékolóként is működő napkollektorok a nyári időszakban megtermelt energia felesleget a külső medence vizének melegítésére hasznosítják. Az épület intelligens épületfelügyeleti rendszerrel lett kialakítva, ami számos kényelmi és biztonsági funkciót egyesít, és akár távolból is lehetővé téve az épületfelügyeletet (szellőzés, árnyékolás, hőmérséklet szabályozás, világítás, biztonsági rendszer stb.)

Törökvész utcai passzívház, fotó: Batár Zsolt
16/29
Törökvész utcai passzívház, fotó: Batár Zsolt

A tervezés során figyelembe vettük a komplex fenntarthatósági követelményrendszert. Az új ház egy meglévő, minden szempontból elavult, lebontott régi ikerház helyén épült, így nem foglal el újabb zöldterületet az építkezés. A lehető legkisebb ökológiai lábnyomot a minimális energiafelhasználással érjük el, mely az épület teljes életciklusa alatt működni fog. Az épület olyan jól van szigetelve, hogy amikor egy decemberi fagyos reggelen műszaki bejárásra került sor, még a kivitelező is nehezen hitte el, hogy lehetséges, hogy fűtés nélkül is kellemes meleg volt az épületben.

Az esővizet külön földalatti tározóba gyűjtjük, és öntözésre, valamint wc-öblítésre hasznosítjuk, ezzel is kímélve az ivóvíz használatát. A felszíni vizek elvezetésénél figyelembe vettük a rendkívüli csapadékvíz elvezetését is. Az épület pinceszintje és földszintje kerekesszékkel is megközelíthető, a garázsban kerékpártárolót terveztünk. A nappaliból és az étkezőből közvetlenül a szabadba jutunk, faburkolatos épített teraszok biztosítják a kertkapcsolatot, lebetonozott terasz helyett növelve a zöld, illetve természetes felületet. A beépített anyagok és megoldások hosszútávra tervezettek, minimum 50 éves használatot feltételezve. A tetőfedés hosszú élettartamú horganylemez fedés, a külső burkolatok egyszerűek, tartósak és természetesek. Az épület színvilága a földszínek harmonikus kombinációjára épít: fehér, bézs, barna, gesztenye színekkel érjük el a letisztult, harmonikus mégis változatos hatást. A belső anyagok egyszerűek, természetesek és tartósak, nem tartalmaznak egészségre káros alkotóelemeket, ügyelve arra, hogy hazai, megújuló erdőből származó faanyagot használjanak. A parketta nem trópusi különlegesség, hanem hazai tölgy, a tető homlokdeszkázata pácolt fenyő. A belső levegőminőség a hővisszanyerős rendszernek köszönhetően állandóan jó, és egyenletes hőmérséklettel és páratartalommal szabályozott. Az épület akusztikai paraméterei kiválóak, minden lakóhelyiséget bőséges, szabályozható természetes fénnyel láttunk el. A nappaliban rejtett szegélyvilágítást alkalmaztunk. A tervezés során különböző modellezések segítették a döntések meghozatalát, az egyedi építtetői igények figyelembe vételével. A kivitelező kiválasztása korábbi referenciák és versenytárgyalások útján történt, gondos előkészítést követően (kiviteli tervek, költségvetési kiírások, pénzügyi modellezés stb.). Az épület megvalósítását fokozott tervezői művezetéssel biztosítottuk, szigorúan betartva a minőségi követelményeket. A hagyományos minőségbiztosítás mellett ez elsősorban a légtömör szerkezeti kialakítást, a hőhídmentes csomópontok kialakítását, a minőségbiztosított anyagok és termékek beépítését, az esetleges megrendelői módosítások követését, a tervek és energiamodell naprakész aktualizálását, illetve a szakágak koordinációját jelentette.

Törökvész utcai passzívház, fotó: Batár Zsolt
22/29
Törökvész utcai passzívház, fotó: Batár Zsolt

A költségeket illetően: ez a minősített passzívház nem a spórolásról szólt, de mentes a felesleges rongyrázástól. Az elegáns környezetben fontos szempont volt a minőségi anyagok és megoldások használata. A saját használatra épült házban minden benne van, ami szükséges, de nincsenek benne felesleges dolgok. A házat a józan megfontolások alakították, a fenntarthatóságba a gazdasági fenntarthatóságot és a piacképességet is beleértve. Az extra kényelmet, biztonságot és szabadságot nyújtó épület minden bizonnyal jövőbiztos, piacképes és fenntartható ingatlanbefektetés lesz.

Szekér László
