Napba néző ház

Már épülnek a második generációs passzívházak, melyek a megújuló források integrálásával csökkentik a szén-dioxid-kibocsátást. Ebbe a sorba illeszkedik a Szekér László DLA tervezte budakalászi zéróenergiás családi háza.

Korunk kihívása a fenntartható építés, a fosszilis energia felhasználás-mentes épület-üzemeltetés, a víztakarékosság, egészséges és komfortos beltéri környezet, zéró széndioxid-kibocsátás – röviden, a zéróenergiás ház. Ehhez a passzívház technológián - innovatív módszerekkel megépített rendkívül energiahatékony épület - keresztül vezet az egyik út.

Aki ma passzívházat épít, az a jövőbe tekint. Egy olyan jövőbe, ahol a használók egészségét, és a környezet védelmét szem előtt tartva, intelligens, hosszú élettartamú, energiahatékony és hihetetlenül kényelmes otthonok készülnek.




Magyarországon is népszerű ez az építési mód: tíz éve épült meg az első minősített magyar passzívház a Pest megyei Szadán. Azóta sokat fejlődött a technológia, minden komponens elérhető a piacon, egyre jobb minőségben és egyre kedvezőbb áron. A mostanában épülő második generációs passzívházak a megújuló források integrálásával tovább csökkentik a szén-dioxid-kibocsátást.

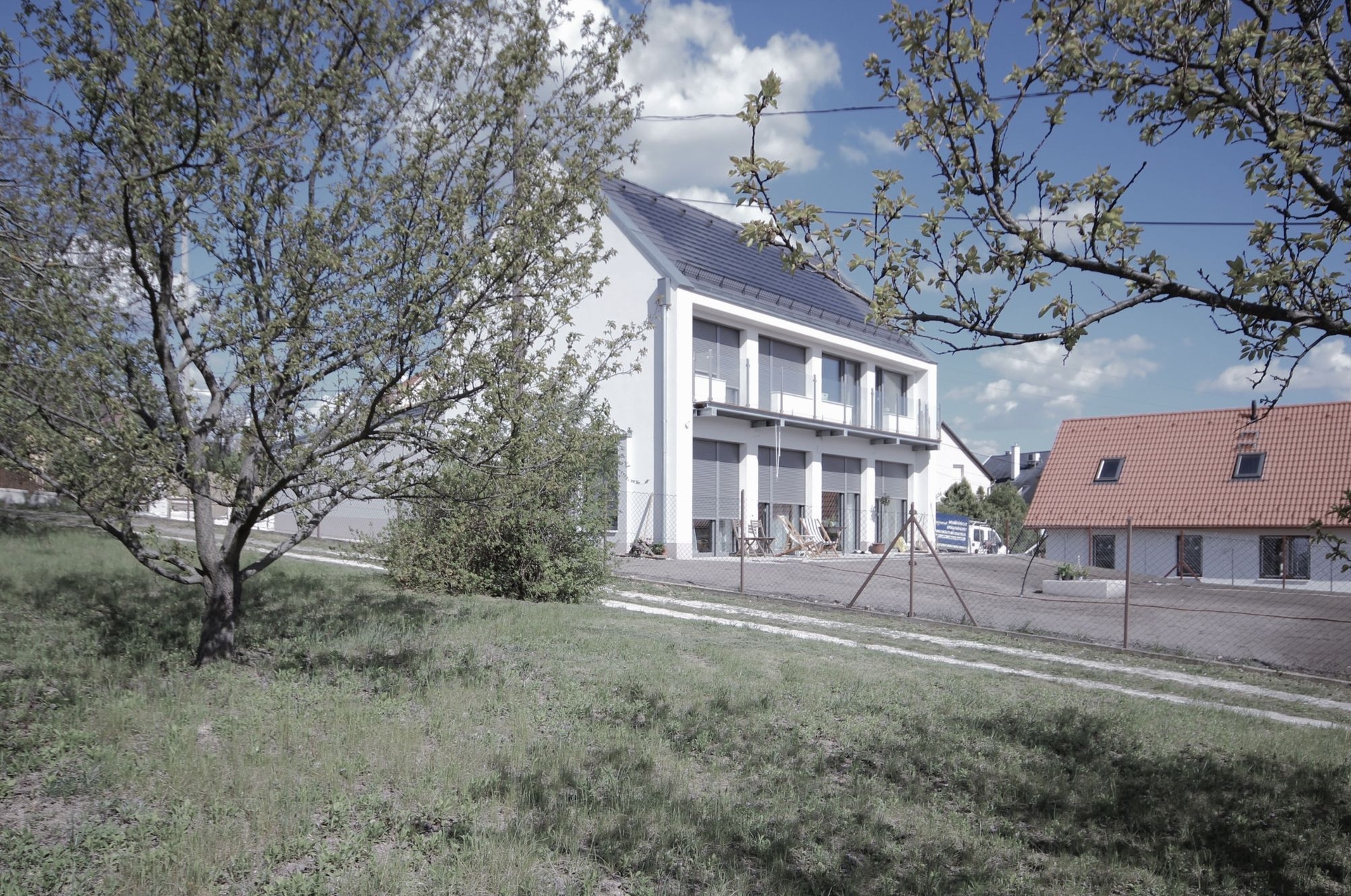

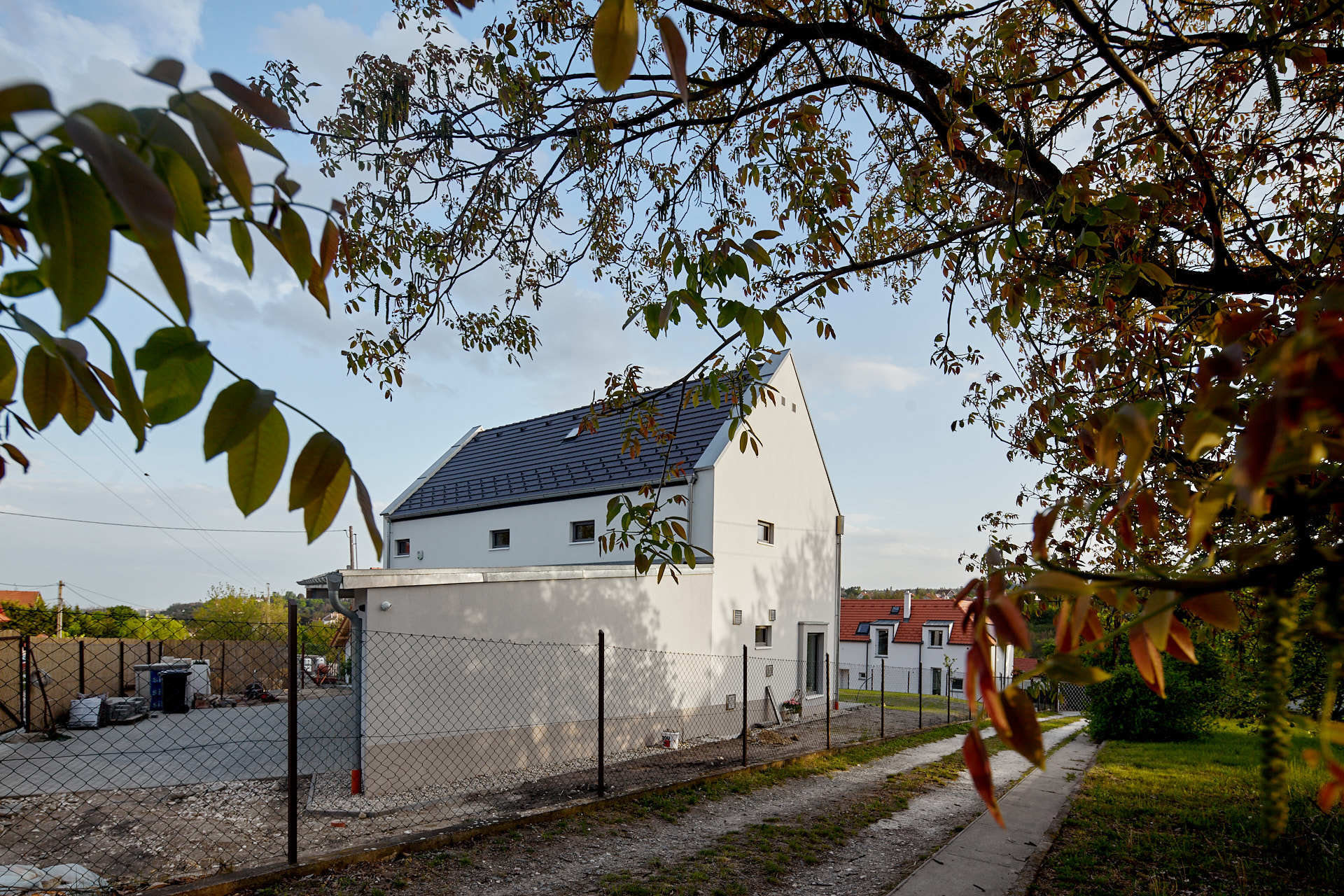

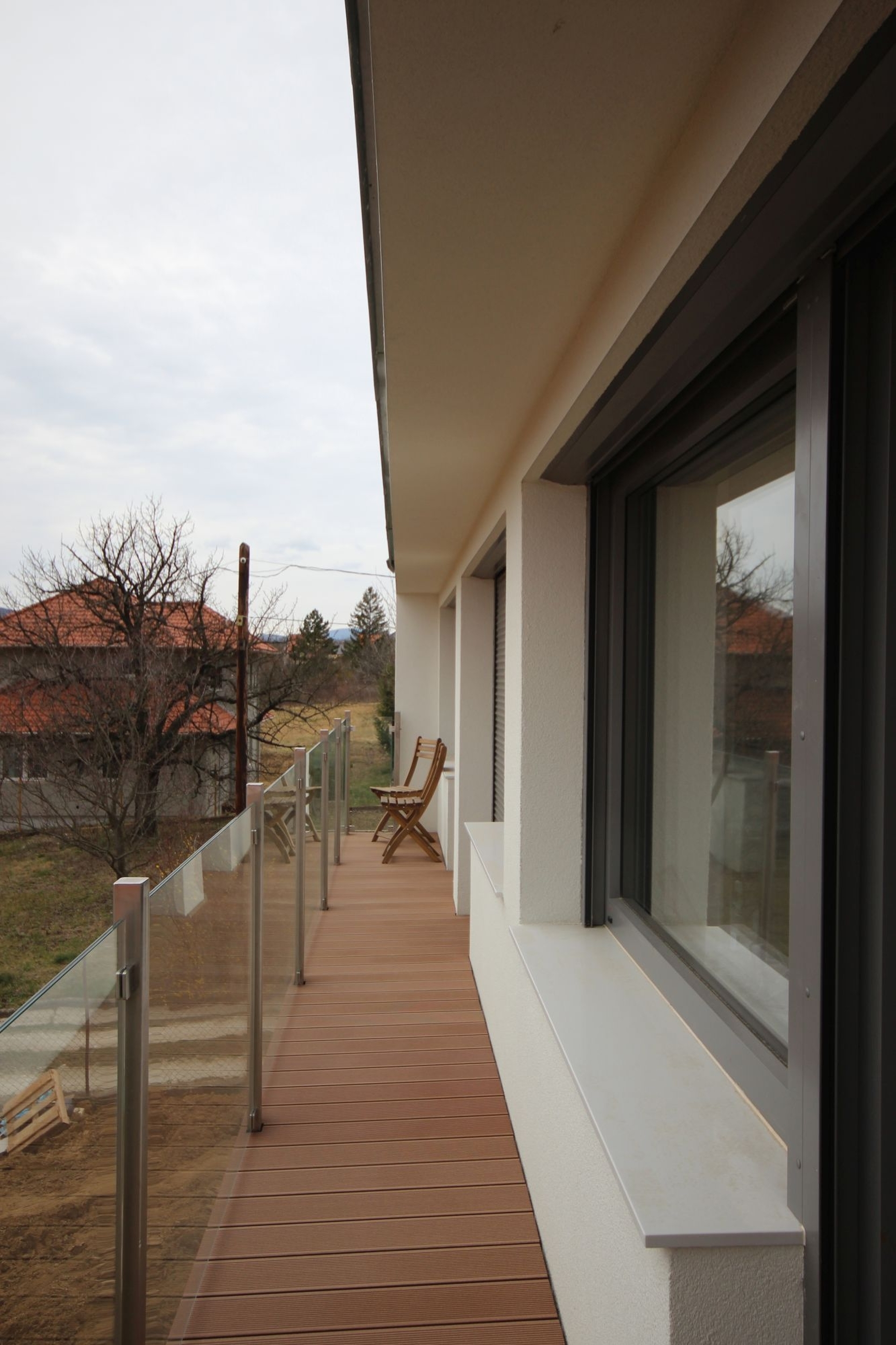

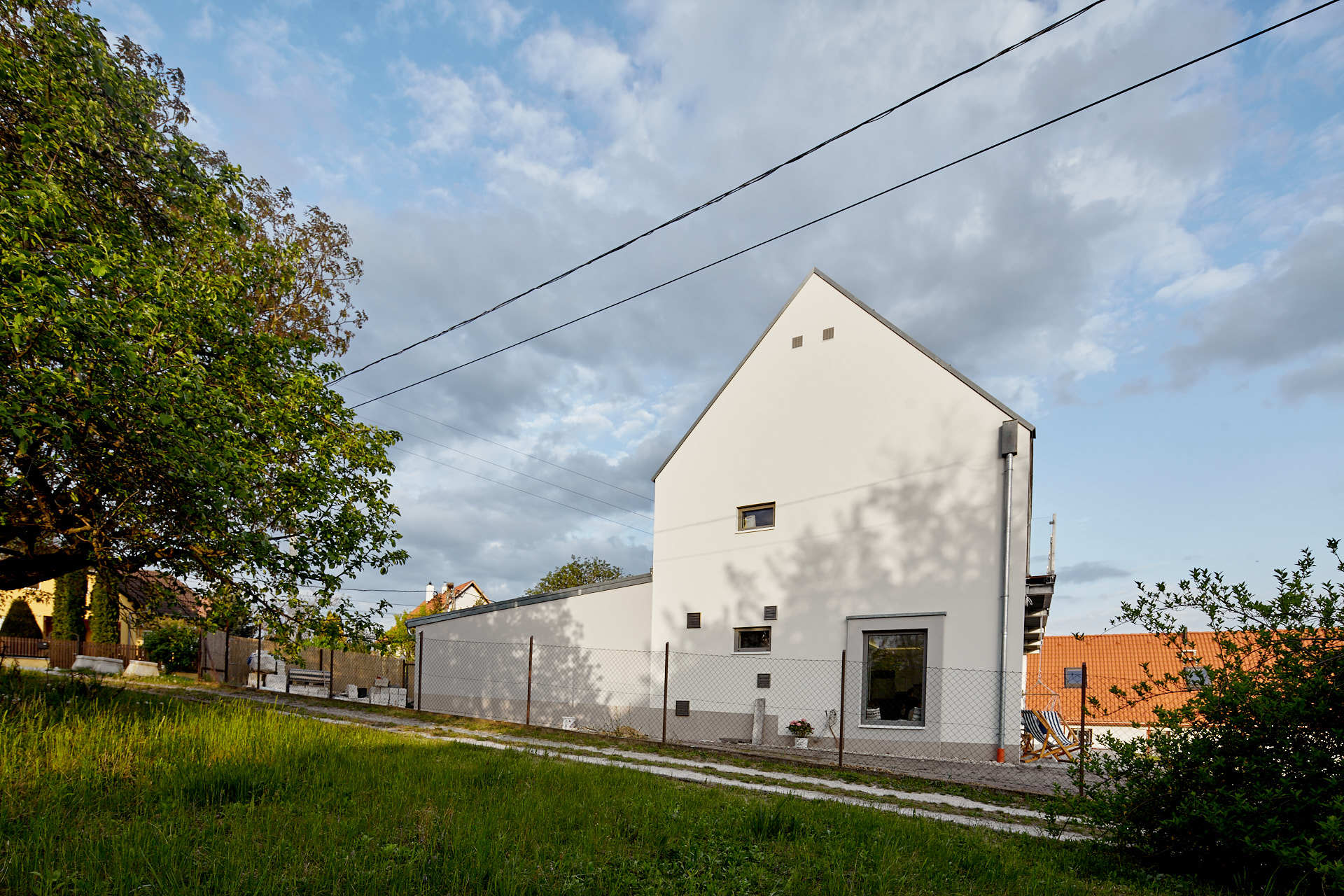

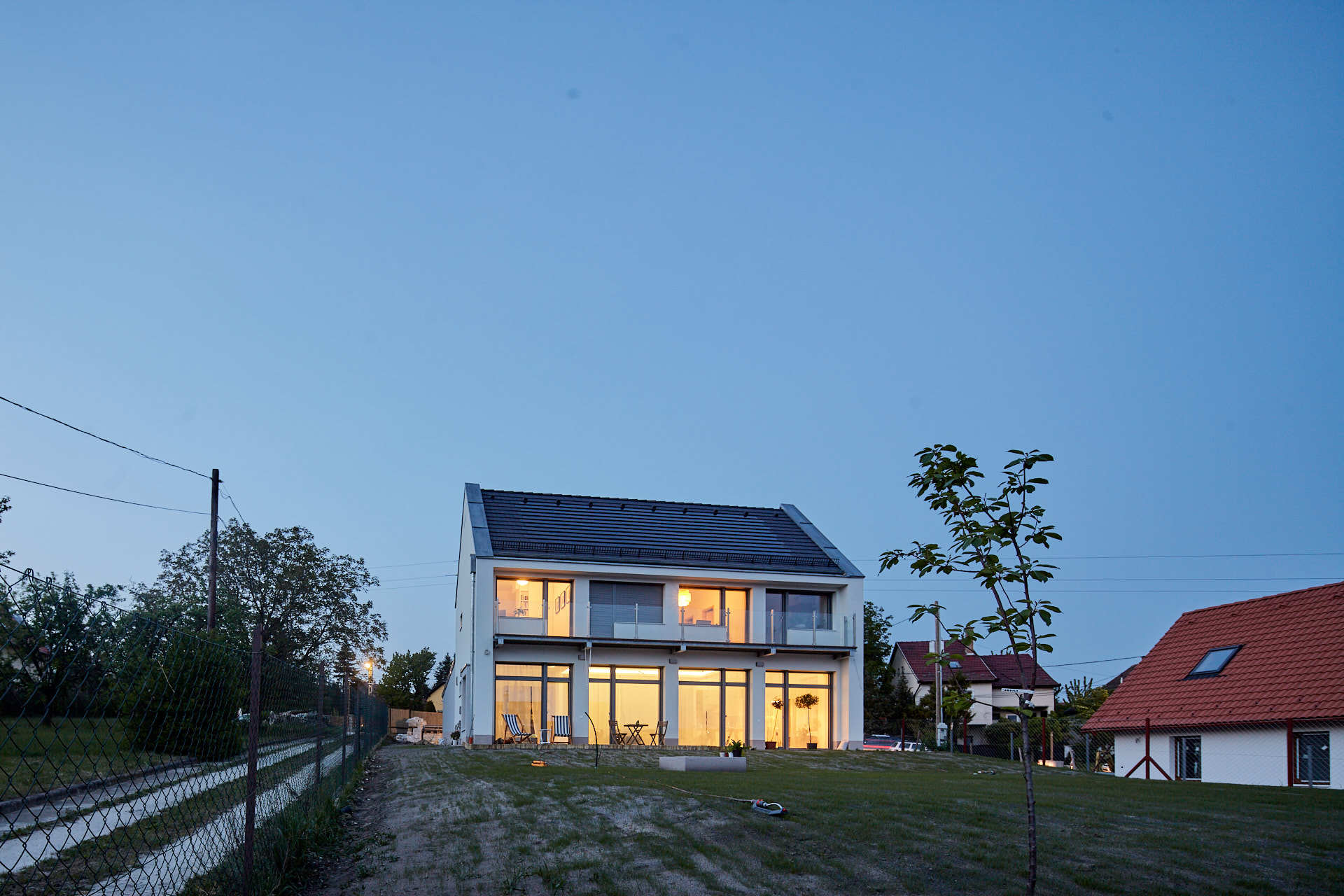

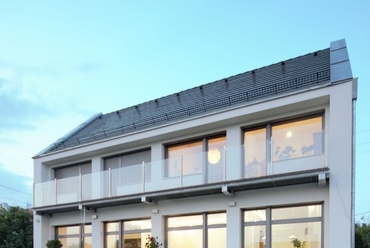

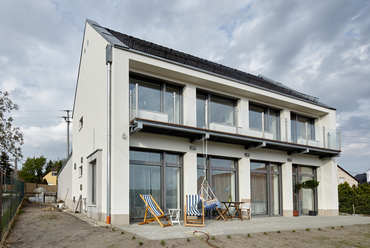

A budakalászi „Zéró ház” egy fiatal család otthona, négy hálószobával az emeleten, és nagy, fényben úszó nappali-étkező-konyha térrel a földszinten. A család egy nyolcadik kerületi gangos bérház harmadik emeleti lakását cserélte az új életformára. A lakóház kompakt kialakítású, délre tájolt és felnyitott homlokzatán az árnyékolást a konzolos erkély és tetőkinyúlás látja el, de szükség esetén motoros redőny is leengedhető. A ház északi, utcai homlokzatán csupán a minimálisan szükséges nyílászárók vannak, a fűtetlen garázs tömege veszi fel az utcafront vonalát. A garázs és épület között egy nagy konzolos előtető védi a házba belépőt.

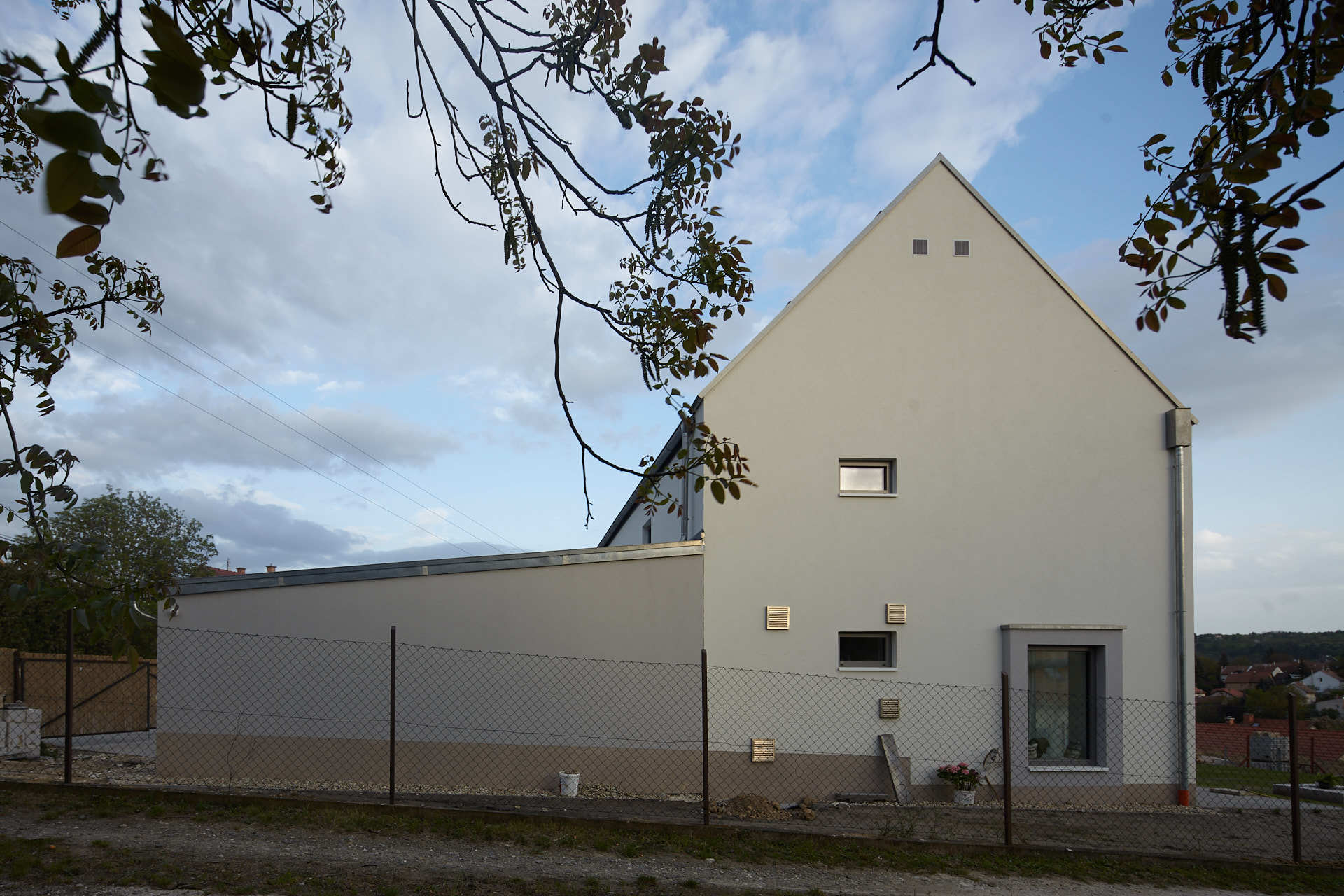

zéróenergiás családi ház - építész: Szekér László DLA - fotó: Batár Zsolt

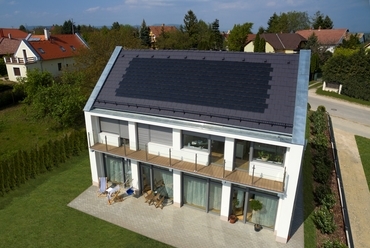

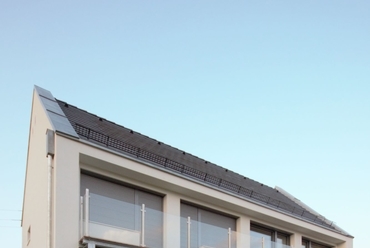

A tetőn egy 5,2 kW-os szolár rendszert telepítettünk, Magyarországon az elsők között van a napelemes cserép alkalmazása. A rendszer egy minimális tárolás mellett a hálózatra táplál vissza, de lehetőség van a sziget üzemmód kialakítására is, így akár a teljes autonómia is elérhető később. A hatékonyságot alapvetően a passzívházakhoz kifejlesztett háromrétegű, kiváló hőszigetelésű szolárüvegezéssel, a hőhídmentes, légtömör, passzívház szintű hőszigeteléssel értük el. A nagy hatékonyságú hővisszanyerős szellőzés, a talajkörös, hőcserélős földhőhasznosítás és a nagy hatékonyságú inverteres fűtő-hűtő készülék biztosítja, hogy a „Zéró ház” minimális fűtéssel vagy hűtéssel, üzemeljen, kényelmesen tartva a 20-25 fok közötti hőmérsékletet évszaktól függően.

A napelemes cserepet idén hozta forgalomba a Terrán, a nagyméretű, téglalap alakú tetőcserépre szerelt napelemek integrálják a cserepet és a napelemet, így segédszerkezet nélkül, esztétikusan és egy munkafázisban megépíthető az energiatermelő tető.

A tetőről összegyűjtött esővizet egy 35 köbméteres ciszternában gyűjtjük, és wc-öblítésre, mosásra, kert locsolásra hasznosítjuk. Az építkezés végén több új fát ültettünk a korábban kopár telekre.

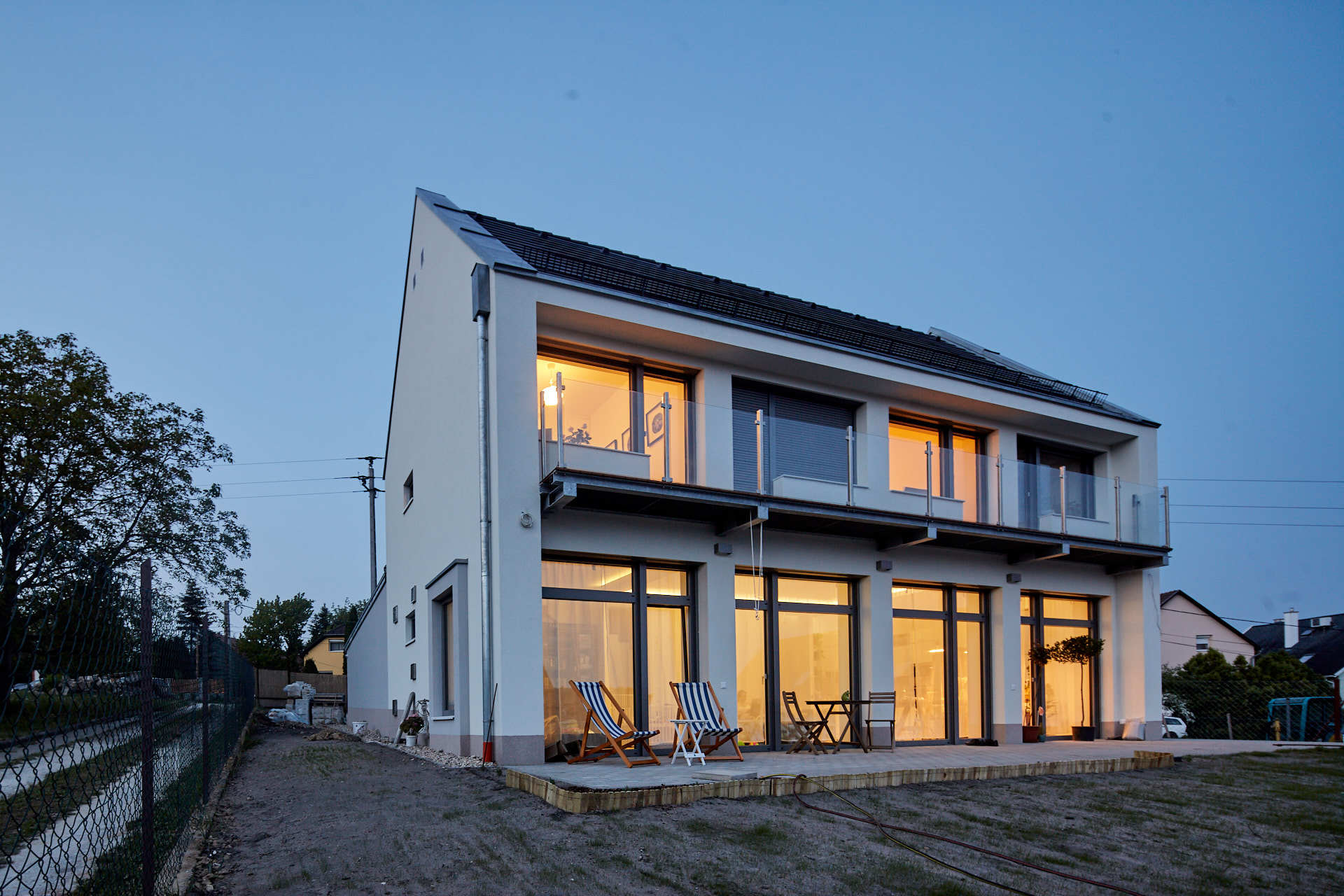

zéróenergiás családi ház - építész: Szekér László DLA - fotó: Batár Zsolt



A lakók természetesen örülnek a rezsimentes üzemeltetésnek, de a kiváló komfortnak legalább annyira. Télen kellemesen meleg a padló - padlófűtés nélkül, huzatmentes a lakás (légtömör kialakításnak és hőhídmentességnek köszönhetően), egyenletes a hőeloszlás, nincsenek hideg sarkok, nincs penész, állandóan friss és tiszta levegő van a házban. A passzívház szintű hőszigetelt és hermetikusan zárt épületburok miatt gyógyító csend van a házban.

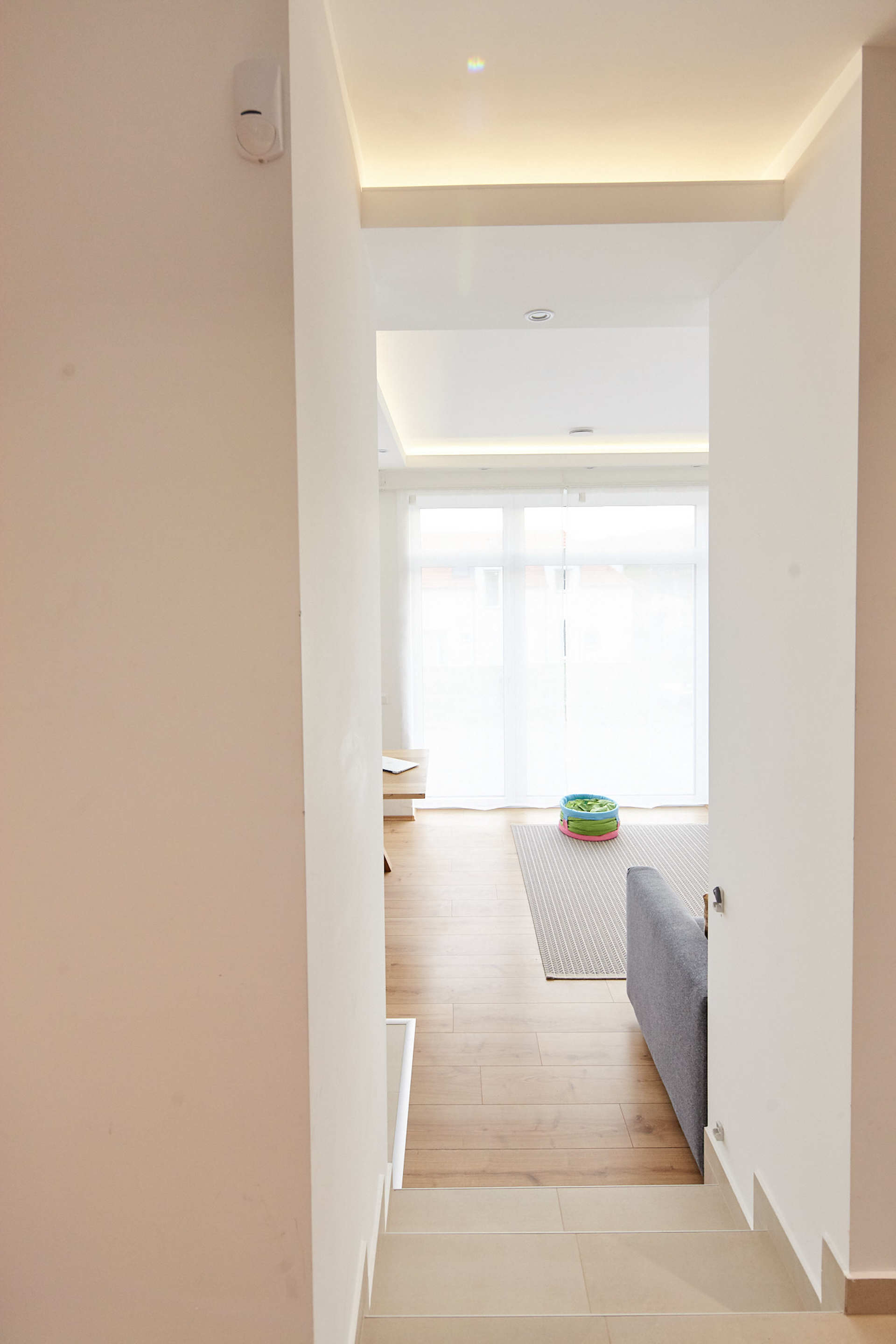

A tervezés integrált tervezési módszerrel történt (ITM), ami az összes szakág interaktív együttműködését jelentette, hőhídtervezéssel, energiamodellezéssel (PHPP), optimalizált szerkezetek és kivitelezési megoldások kialakításával, optimalizált szoláris modellezéssel – télen maximális napnyereségre, nyáron természetes árnyékolásra törekedve. A belsőépítészeti kialakítás a tervezés integráns része volt, például a rejtett álmennyezeti világítás, a szellőzőpontok kiosztása, korlátok stb. A berendezés a ház asszonya gondosságát tükrözi.

A tervezés és kivitelezés egy kézben futott össze, így interaktív és grafikusan támogatott kivitelezési modellezésre nyílt mód, aminek köszönhetően csúszás nélkül, mindössze 8 hónap alatt épült meg a ház, költséghatékonyan, reálisan megfizethető árak mellett.

Ne féljünk a jövőtől, merjünk a Napba nézni.

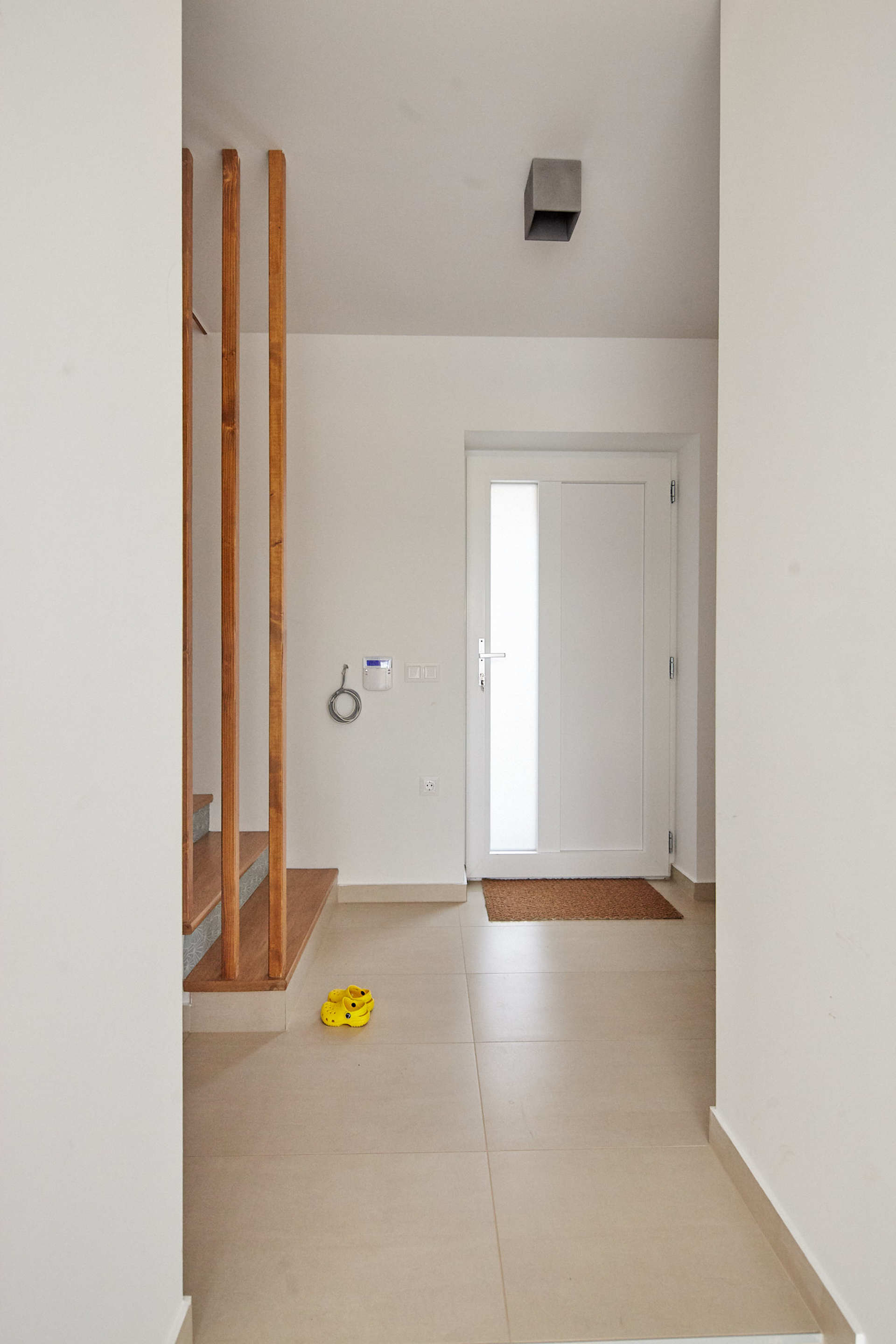

zéróenergiás családi ház - építész: Szekér László DLA - fotó: Szekér László DLA


Részletes paraméterek:

  • Az épület nettó alapterülete 135,09 m2 + garázs 36,04 m2
  • Az épület belső térfogata 380,15 m3

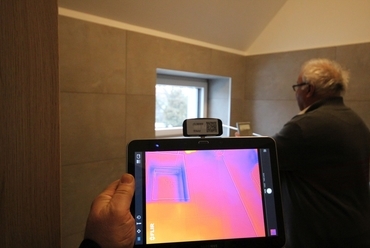

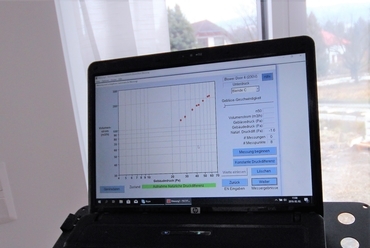

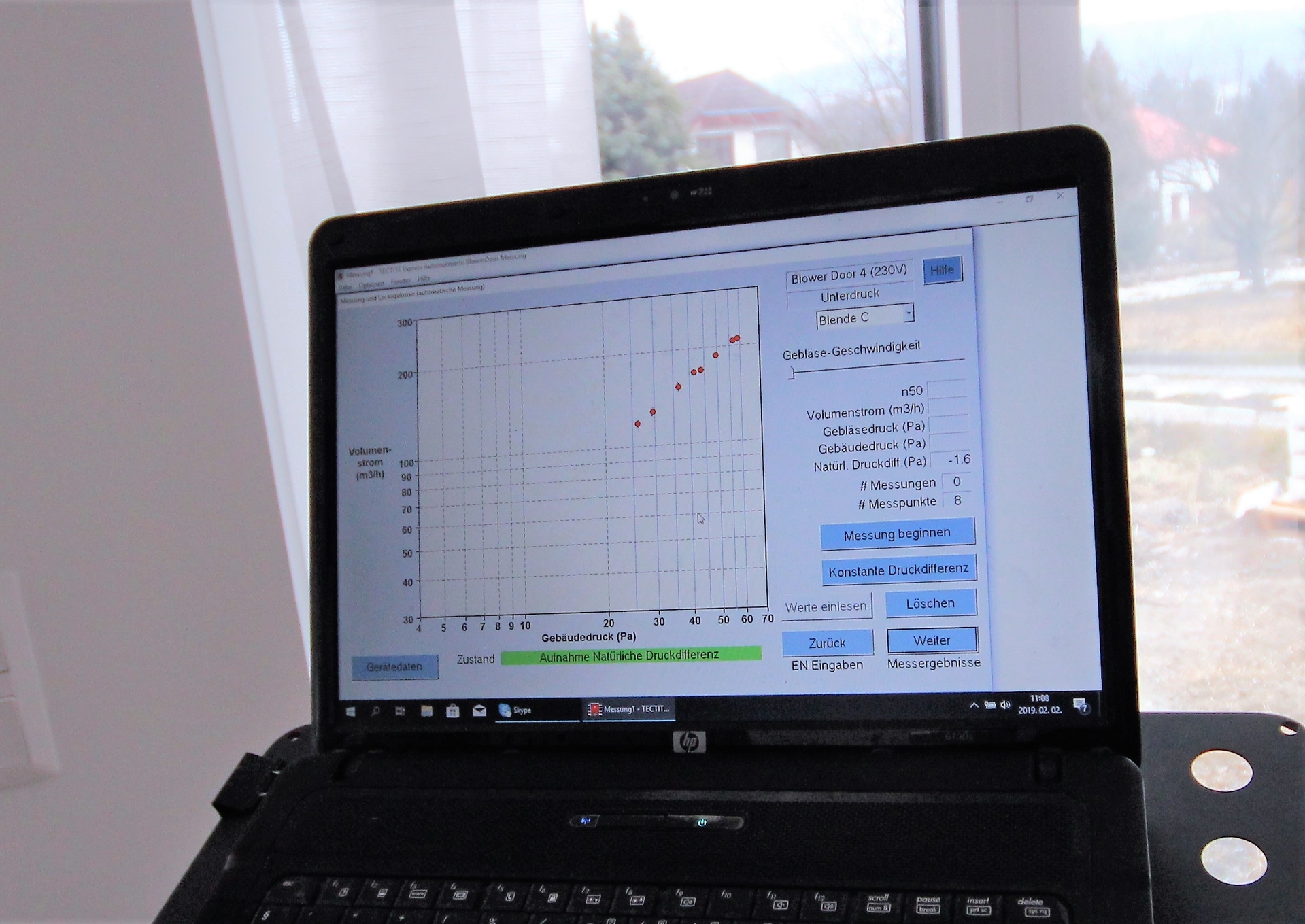

  • Az épület termikus héjazatának felülete a vonatkozó szabvány szerint számolva 353,66 m2. Légtömör kialakítás, az kivitelezés végén Blower-door teszt MSZ EN 13 829 szabvány B eljárása szerint, Az épület az n 50,átlag = 0,505 1/h értékkel a passzívházakra megadott légtömörségi követelményt kielégíti.
  • PHPP szerint számolt fűtési energiaigény: 13 kWh/m2,év
  • Passzívház-nyílászárók, 3 rétegű szolár üveggel. Üveg távtartó: ISO, üvegbevonat: solarXPlus. Ablak hőszigetelő érték: 0,69 W/m˛K. Ablak hangszigetelő érték: 35dB. g-érték: 0,55
  • Szellőzés: Nagy hatékonyságú hővisszanyerős szellőzés
  • Levegős hőszivattyús melegvíz ellátás
  • Napelemes tető szolárenergia termelés 5,2 kW
  • Nagy hatékonyságú inverteres hőszivattyús hűtő-fűtő klíma, 1 db 2,5 kW
  • Talajregiszteres folyadék fűtés-hűtés rásegítő a szellőzésnél – télen fagymentesítés, nyáron free-cooling, hőcserélővel
  • Teherhordó falazat: 25 cm SILKA, vb. erősítő pillérekkel
  • Hőszigetelés: 20-35 cm grafitos hőszigetelés
  • HMV és szürkevíz hálózat, esővízgyűjtés – 35 m3 ciszterna
  • Tetőfedés: RheinZink natúr lemez
  • Zárófödém: vb. „koporsófödém” 40 cm grafitos hőszigeteléssel
  • Világítás: LED-es
  • Padlásfeljáró: PHI minősített

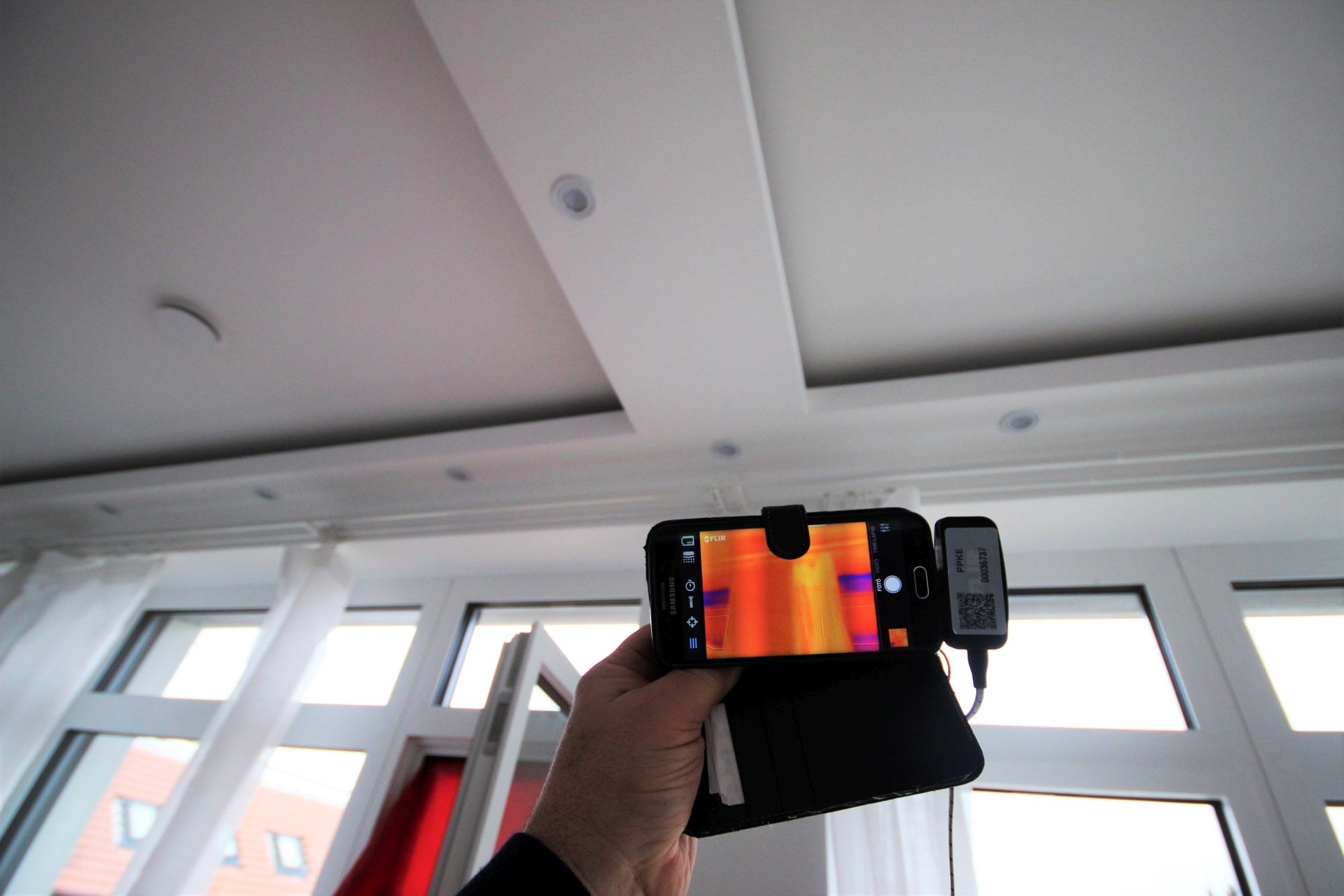

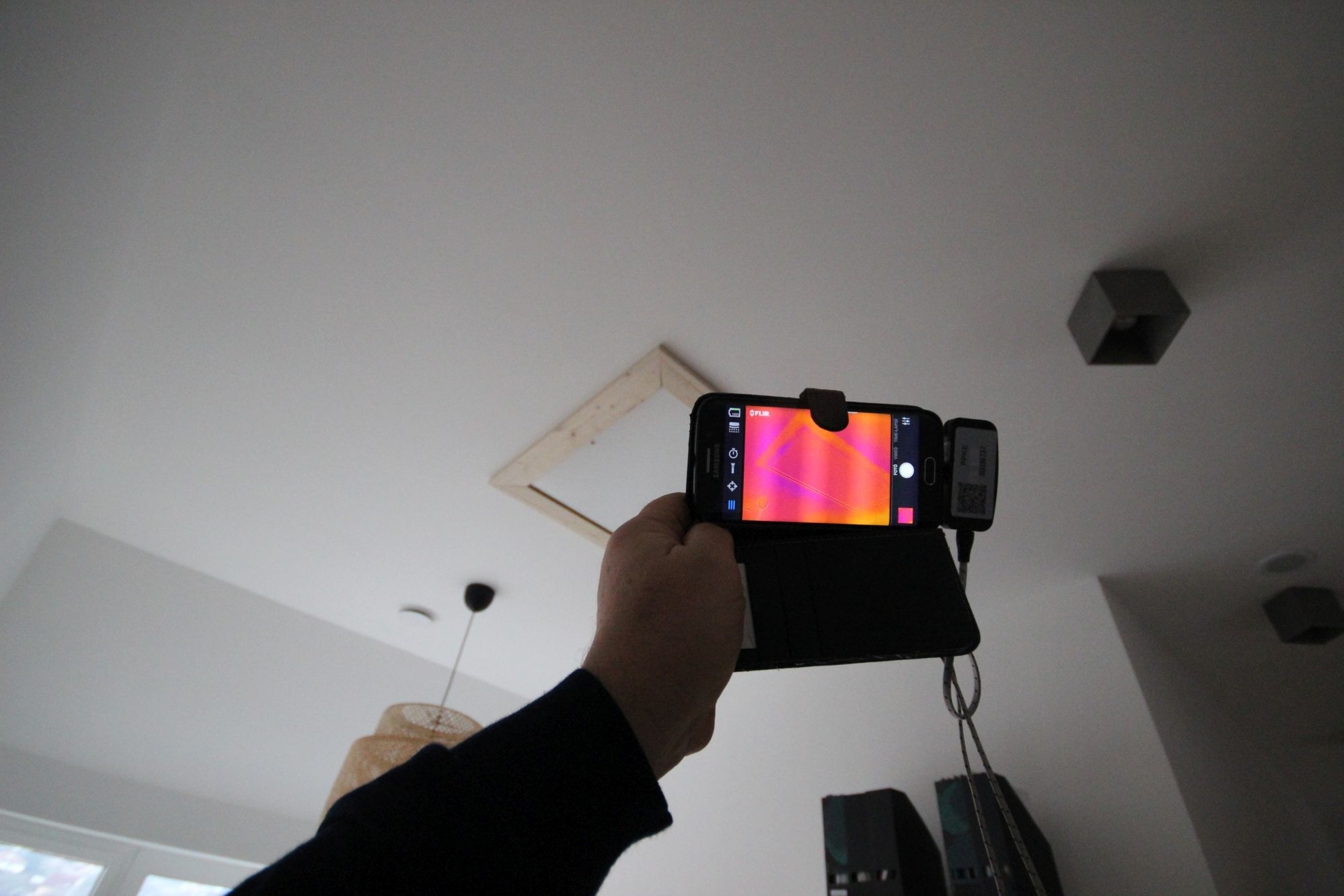

  • Online monitoring – megépülés utáni teljesítmény mérése folyamatosan (napelemek hozama, elektromos fogyasztók, vízfogyasztás, esővíz felhasználás), hőkamerás ellenőrzés

 Szekér László DLA
