Eddig a budaörsi általános iskolában elhelyezendő művészeti alkotásra kiírt pályázat 1. és 2. helyezett pályaművét mutattuk be. Ma Mátrai Erik és Martin Henrik 3. helyezett munkáját ismertetjük.

NAPKÉPERNYŐ (SOLARSCREEN)
A mű tartalmi leírása:
A műalkotás kiszemelt helyszínének felületére egy megújuló energiaforrással működtetett képernyőt készítünk. Ez egy panelekből összeszerelt kisfelbontású képernyő, melyben az egységek külön-külön reagálnak a rájuk vetülő napfény és mesterséges fényfoltok mozgására. A monitor a falra vetülő napfény energiáját használja föl.

A képernyő 144 db (16 x 9) 50 x 50 cm-es panelből áll, egy panel 16 cellára oszlik. Minden cellában egy napelem 3 LED-et hoz működésbe. A képernyőn áthaladó négyzetes fényfoltok feltöltik a cellákat, amelyek az érintett felületen LED-világítást hoznak működésbe. Mikor a napfényfolt továbbhaladt, a töltés kezd megszűnni, az előzőleg rövid időre feltöltött akkumulátorok merülni kezdenek, és a LED-ek fénye elhalványul a fénypászták nyomában.  A mozgó fény egy fokozatosan elhalványuló fénysávot rajzol maga után. Így a mű folyamatos kontaktusban áll az épület fényviszonyaival. Ha a tetőn egy ablakot kitakarunk egy időre, a változás megjelenik a képernyőn. Felületén tükröződik az épület architektúrája.



Napképernyő - Mátrai Erik és Martin Henrik
1/4
Napképernyő - Mátrai Erik és Martin Henrik

Napképernyő - Mátrai Erik és Martin Henrik
2/4
Napképernyő - Mátrai Erik és Martin Henrik

Napképernyő - Mátrai Erik és Martin Henrik
3/4
Napképernyő - Mátrai Erik és Martin Henrik





A képernyő működése, ha nem süt a nap:

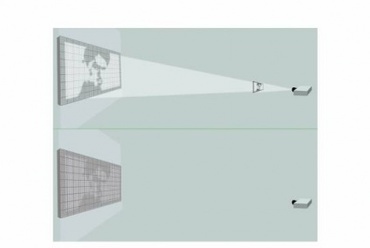

A képernyővel szemben speciális vetítőt telepítünk, melynek lassú, egyszerűen mozgó fényfoltjával tetszőleges ábrák rajzolhatók rá. A Napképernyő interaktív, ugyanis a gyerekek kreatív módon használhatják. Egy egész képernyőt befogó, egyszerű diavetítő (vagy írásvetítő) használatával ábrák vetíthetők fel, vagy árnyjáték játszható, melyet a képernyő megjegyez a fénnyel feltöltött akkumlátorok segítségével, és a töltés idejétől függően bizonyos ideig vetíti azt. A képernyő teljes felületét bevilágítva akár egész alak is állhat elé, az árnyék rögzül. Az alak lassan bemozdulhat.

Pontos mérete:
800 x 450 cm, mélység: 12 cm.
Anyaga:
napelem, LED, áramkörök, kábelek, plexi, műanyag hordozópanelek, fém tartószerkezet, vetítő.
Kiviteli technikája:

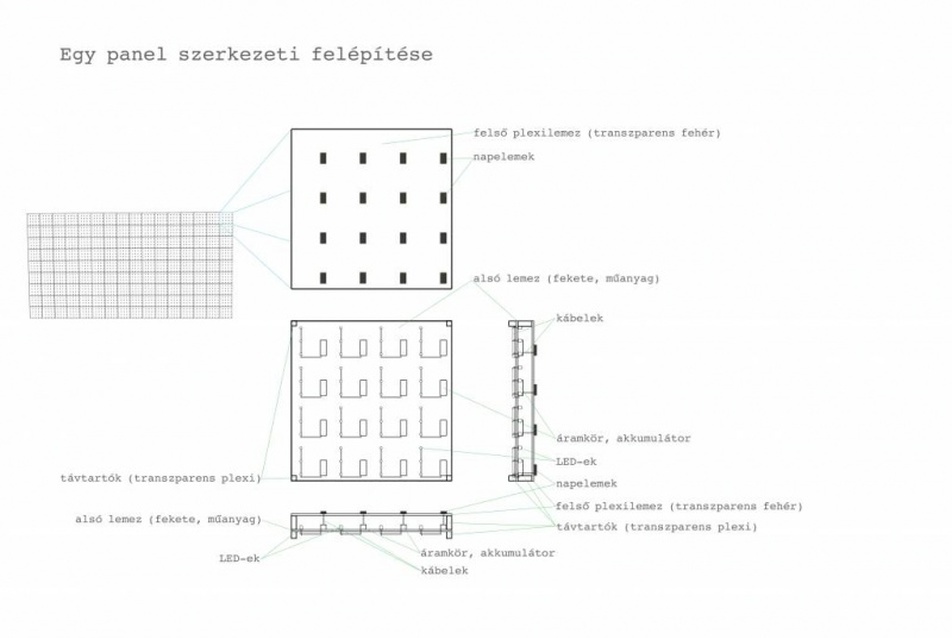

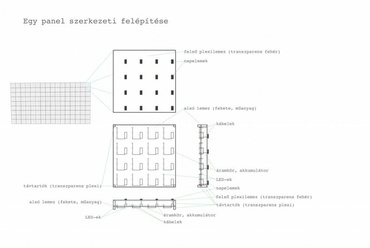

A képernyő 144 (16x9) panelből áll, melyeket egymáshoz illesztünk, és csavarozással a falból vízszintesen kiálló konzolokra rögzítünk. Az ily módon összeszerelt képernyőt fém kerettel látjuk el. Egy panel mérete: 50x50 cm, 16 db napelemet, és 48 db LED-et tartalmaz. Minden panelben fekete színű hordozóműanyagra vannak szerelve a fényforrások, kábelek, áramkörök és akkumulátorok.  A hordozópanel előtt 5 cm-es távolságban fehér transzparens plexilemez képezi a képernyő felületét. A napelemek erre a felületre vannak rögzítve kívülről.

Elhelyezése:

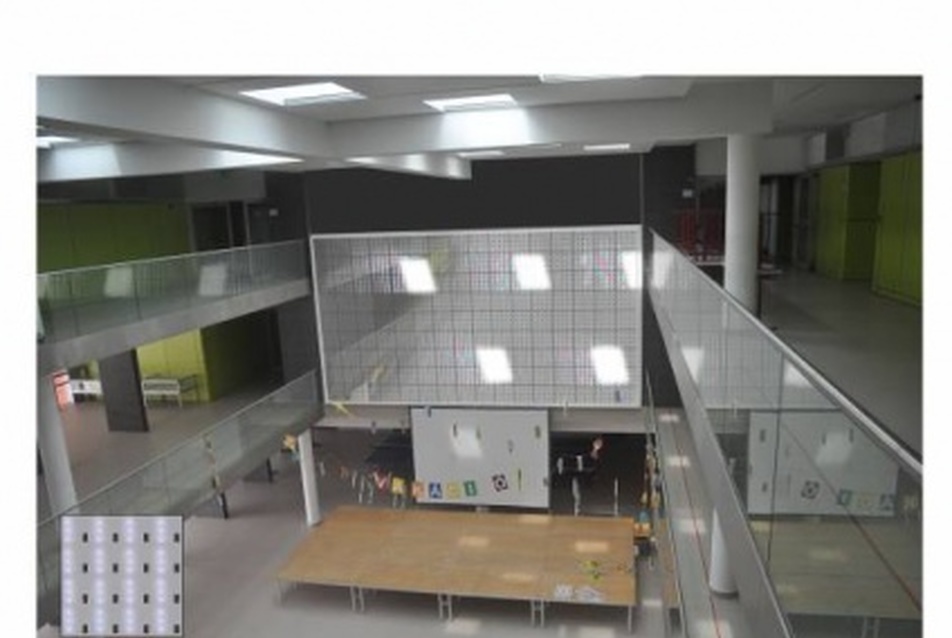

A mű a kijelölt falfelületre kerül, ami az építészeti elemeket nem befolyásolja. A vetítőt a művel szemközti első emeleti körfolyosó terében helyezzük el. Mivel a szóban forgó falfelület felső területén nem jelennek meg a napfényfoltok, a képernyő a felhasználható felület alsó részére kerül. A felette maradó felületet a mellette lévő fali csempeburkolat színéhez hasonlóan sötétszürkére festjük.

Karbantartása, és javítása:
A karbantartás a felület tisztításából, és az akkumulátorok időnkénti cseréjéből áll. A modulok meghibásodás esetén külön cserélhetőek. Egészben és alkatrészenként is, amely művelet egyszerű, akár a helyi műszaki személyzet is elvégezheti. Komolyabb probléma esetén személyesen járunk el. A költségkalkulációnkban plusz elemek készre gyártása is benne van, amit az iskola területén tervezünk tárolni. A cseredarabok nem igényelnek sok helyet (egy panel mérete 50x50x12cm).

Üzemeltetés:
Napsütésben a Solarscreen önműködő. A képernyő működtetéséhez nem kell áramforrás, napfényes időszakban nincs működtetési költség. Napfénymenetes időszakban a vetítőt áram alá kell helyezni. Ilyenkor a működtetési költség a vetítő áramfogyasztása.
