Átriumos családi ház
Épületek/Lakóépület

Átriumos családi ház

2015.10.07. 14:28
MÉD

Projektinfó

Földrajzi hely:
Budapest, Magyarország, _Magyarország

Építészek, alkotók:
Nagy Sándor

Átriumos családi ház

Tervezés éve:
2013

Építés éve:
2014

Bruttó szintterület:
352 m2

Stáblista

építész tervező: Nagy Sándor
statika: Pápai József, Haris Zoltán
generál kivitelező: EVB Építő Kft.
belsőépítész: Juhász Janka
statika: Pápai József, Haris Zoltán
szellőzés: Szűcs Robert, Labaro Kft
fűtés: Innowatt Épületgépészeti Kft.

generálkivitelező: EVB Építő Kft.

MÉD:

Letölthető dokumentumok:

A családi házat eredetileg 2011-ben tervezte meg Nagy Sándor, terveit akkor bemutattuk. Az épület annyi energiát termel, amennyit elhasznál, épületszerkezeti és gépészeti rendszerei is a passzív ház szempontjaihoz igazodnak. Az egész házbelső az átriumra szerveződik, mely az üvegezett tolóajtóknak köszönhetően látványával is közvetlenül kapcsolódik az épülethez.

Részlet a műleírásból

Előzmények, telekadottság

A tervezés kiindulási koncepciója 2011-ben készült, az „Itt fogunk lakni" című pályázatra. A jelenlegi helyszín Buda, az Aranyhegy egyik saroktelke, melynek enyhén lejtős telke szabadon álló családi házakkal körbeépített, így sok tekintetben hasonlatos a pályázati telekhez.

Koncepció, funkcionális leírás

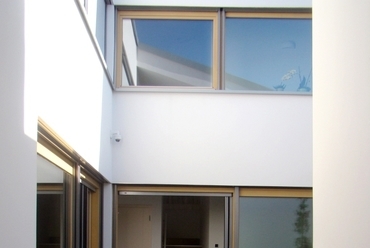

Családi házas övezetekben fontos szerepe lehet az olyan nyitott tereknek melyek képesek „elrejteni" a ház lakóit a szomszédok vagy a járókelők pillantása elől. Egy sarokteleknél, ahol még gyér a növényzet ez talán még fontosabb. Ilyen tértípus az átrium, melyet saját ház vesz körül és fedetlen, emellett pedig lehetőséget biztosít a környezettől való intim elhatárolódásra. Az átrium a ház belső tereihez szervesebben kapcsolódik mint egy hagyományos kert.

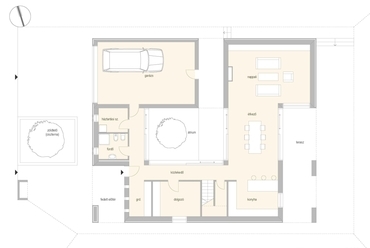

földszinti alaprajz
1/24
földszinti alaprajz

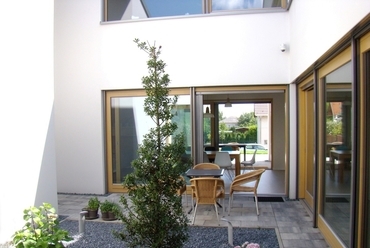

Erre a térre szerveződik a házbelső. A nagy üvegezett tolóajtók a belső részévé teszik a kisudvart, mely évszakonként és napszakonként változó látványt és hangulatot nyújt. Egy mobilis enteriőr, ami szerethető és gyönyörködtet, változatosan használható. Vizuálisan és klimatikusan is egy oázis, mely egyedi mikroklímával bír - a nyári melegben hűvös, a téli hideget mérsékeli, a ház melegét visszatartja, a szeleket pedig megszelídíti.

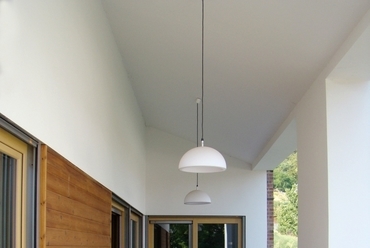

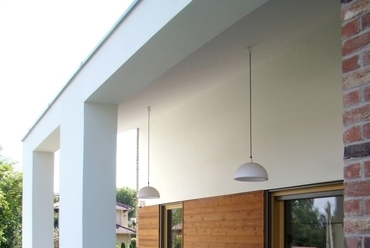

A földszint központi térsora (konyha, étkező nappali) a délkeleti oldalon lévő fedett teraszon keresztül kapcsolódik a kerthez. A fedett terasz a nyári meleget mérsékli, a téli napot beengedi, egyébként a nagyobb társasági együttlétek helye.



átriumos családi ház - tervező: Nagy Sándor - fotó: Nagy Sándor
18/24
átriumos családi ház - tervező: Nagy Sándor - fotó: Nagy Sándor

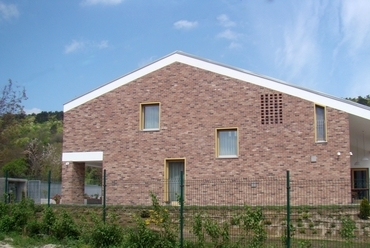

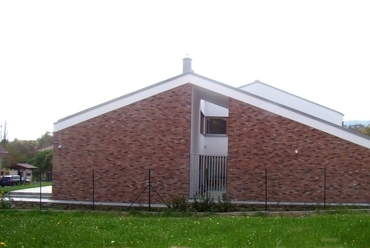

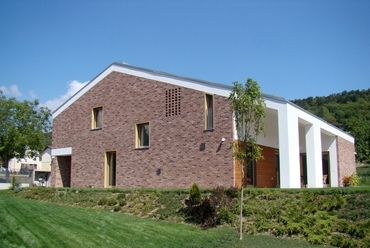

Kifelé differenciáltan nyílik meg a ház, az északi oldal tömör, míg a kert felé kinyílik a délkeleti oldal. A délnyugati és északnyugati oldalon csak a helyiségek szükséglete szerint vannak ablakok. Az építészeti megjelenés tárgyszerű, tradicionális, formai gesztusok nem terhelik.

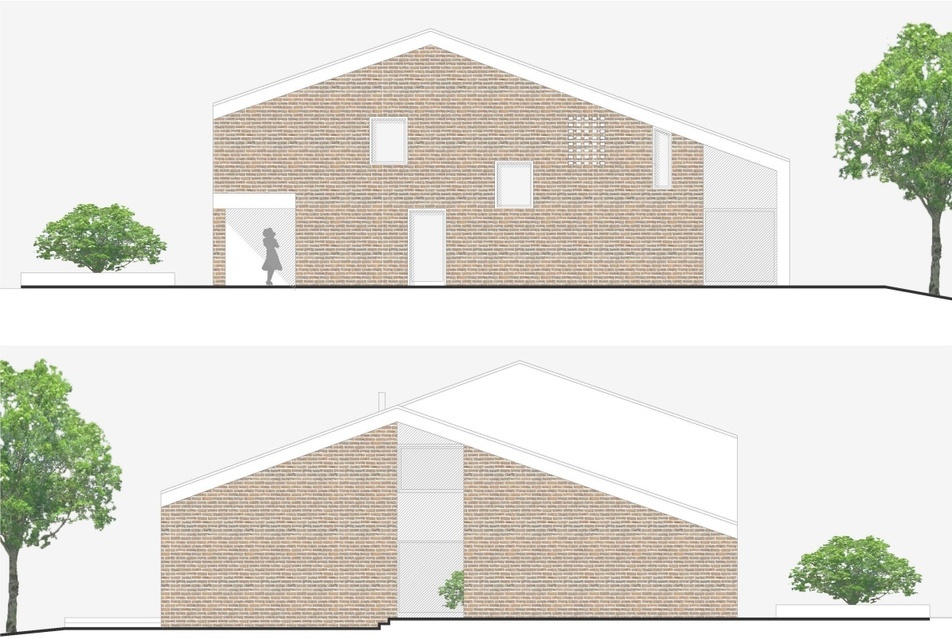

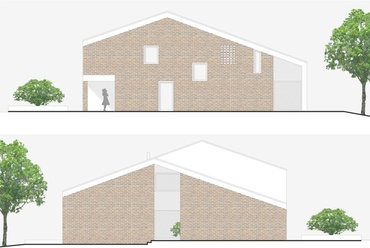

homlokzat
2/24
homlokzat

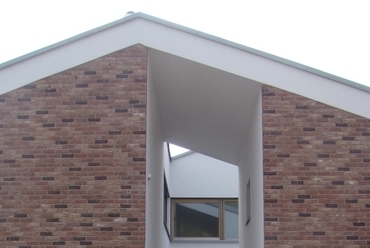

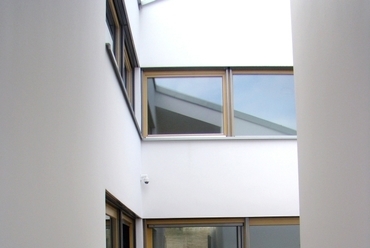

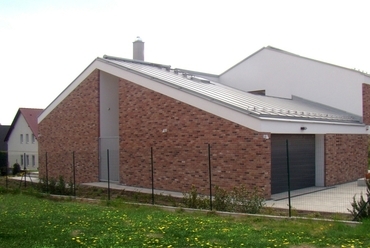

A külső falak kézzel vetett téglaburkolattal készültek. A korszerű technológiával gyártott tégla ötvözi a modern és hagyományos szellemiséget. A beugró falfelületek és az átrium falai fehér színű festett vakolatot kaptak.

Az alaprajzi elrendezés, az épületszerkezeti részletek és a gépészeti rendszerek is passzív ház szempontjaihoz igazodnak:

  • megfelelő tájolás, téli szoláris energia hasznosítása
  • nyári hővédelem biztosítása
  • megfelelő hőszigetelés
  • hőhídmentes szerkezetek
  • fal, tető, padló szerkezetekre előírt hőtechnikai értékek elérése
  • 3 rétegű, nemesgázzal töltött üvegezésű hőszigetelt ablakszerkezetek
  • légtömörség biztosítása
  • hatékony szellőző berendezés hőcserélővel, földhő hasznosítással.

Gépészet

Nincs vezetékes gáz, nincs ebből származó égéstermék, és így nincs környezetszennyezés sem. A tetőfelület déli oldalára telepített fotovoltaikus napelemek biztosítják az egész évi energiaszükségletet. Teszik ezt úgy, hogy az építészeti megjelenést nem rontják, beleolvadnak a patinázott cinklemez fedésbe. (Éves energiatermelése kb.:8800 kwh)

A szellőzést hővisszanyerős rendszer végzi. Földben vezetett csöveken keresztül a lakótérbe áramló friss levegő a talajhőt is hasznosítja, amely télen több fokkal előmelegítve, nyáron lehűtve érkezik. A megszűrt levegő hőcserélőn áramlik keresztül, átvéve az elhasznált levegő hőjét (nyáron lehűl, télen felmelegszik). Nem szükséges az ablaknyitásos szellőztetés, mert nincs páralecsapódás.

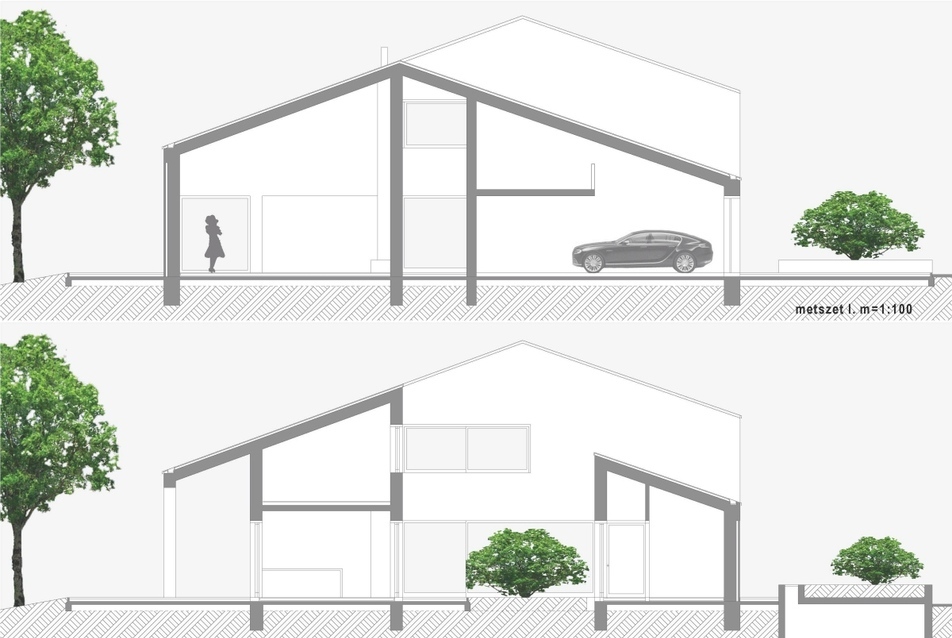

metszet
3/24
metszet



A fűtéshez szükséges fűtési melegvizet talajszondás hőszivattyús rendszer állítja elő, a hőleadást pedig padló és mennyezetfűtési rendszer biztosítja.

Ezen kívül még a csapadékvíz is hasznosul, a tetőről egy térszín alatti 24m3-es ciszternába jut az esővíz, amit a kert öntözéséhez, takarításhoz és wc öblítéséhez lehet használni.


Nagy Sándor
