Drónkaptár a Foka-öbölnél
Épülettervek/Hallgatói terv

Drónkaptár a Foka-öbölnél

2019.09.19. 12:00
MÉD

Projektinfó

Földrajzi hely:
Budapest

Építészek, alkotók:
Hartvig Dániel

Drónkaptár, Foka-öböl

Tervezés éve:
2019

Bruttó szintterület:
1350 m2

Stáblista

vezető tervező: Hartvig Dániel

építész konzulens: Karácsony Tamás

drónkutató konzulensek: Somorjai Gergő, Vásárhelyi Gábor

intézmény: BME Középülettervezési tanszék

MÉD:

Mit jelent a drónkaptár? Mit csinálnak a drónok? Hartvig Dániel diplomatervében egy számára eddig ismeretlen világot mutat be úgy, hogy közben a félsziget fejlesztési tervével és a különböző szórakozási és kikapcsolódási lehetőségek elhelyézésével is foglalkozik.

Mi a drónkaptár?

Az épület funkciója jelenleg példa nélkül álló, futurisztikus elképzelés. Egy 224 tagú drónrajnak ad otthont, amely egy szolgáltatás flottáját képezi. Ez egyfajta előkészítés, egy pilot-projekt a jövő városi drónkaptárjai számára. Túl azon, hogy rendelkezik egy drónflottával, annak használatára alkalmas építménnyel és egy irodaszárnnyal, ahonnan irányítani és működtetni lehet azt, szintén helyet ad látogatóknak, akik betekintést nyerve az épület működésébe megtapasztalhatják, milyen módon képesek a drónok beavatkozni, segítségünkre lenni a mindennapi életben. A drónokat és a működtető személyzetet vertikálisan elválasztva egymástól az épület beengedi a közönséget a kettő közötti térbe, így téve láthatóvá számukra a folyamatokat.

Mit csinálnak a drónok?

A drónok új generációi rengeteg feladatot képesek ellátni: csomagszállítás, építés, szórakoztatás, katasztrófavédelem, értékvédelem, vízi életmentés, élővilág megfigyelése, sportközvetítés, épület karbantartás, stb. A kaptárban elhelyezett drónflotta egy-egy megbízás keretében végez munkát, kisebb-nagyobb rajokban együttműködve. A kaptártoronytól vett nagyjából 2,8 km sugarú körben tevékenykednek, ezen a távolságon belül van megfelelő akkumulátorteljesítményük a helyszínre való eljutáshoz, a feladat elvégzéséhez és a visszatéréshez. A konkrét feladat függvényében állapítható meg a hatótávolság pontos mértéke.


Drónkaptár - építész: Hartvig Dániel
4/20
Drónkaptár - építész: Hartvig Dániel

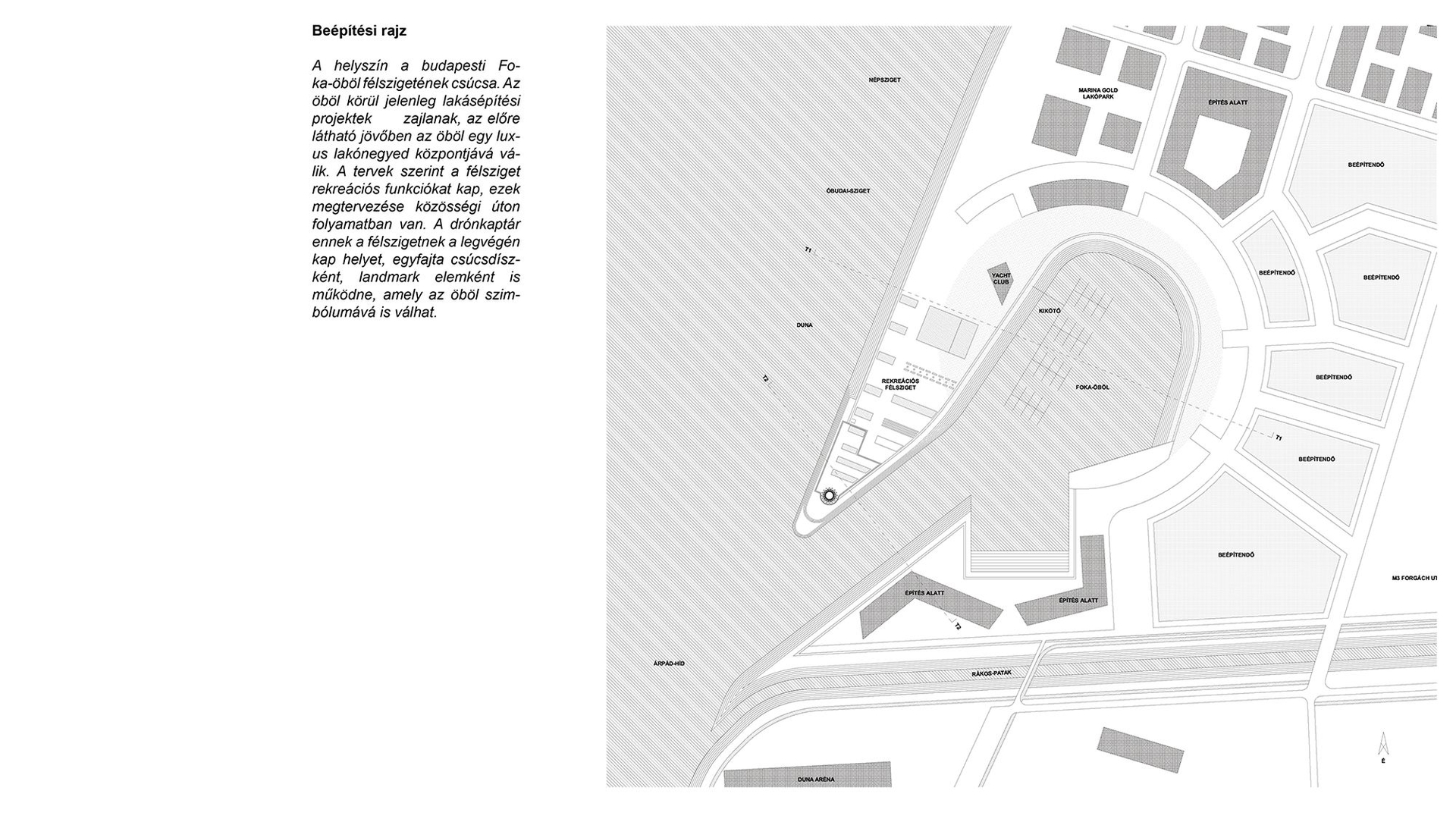

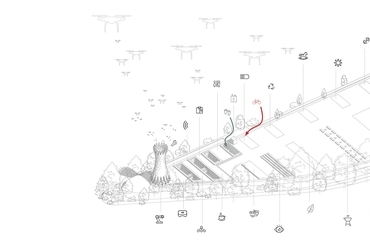

Helyszín

A helyszín a budapesti Foka-öböl félszigetének csúcsa. Az öböl körül jelenleg lakásépítési projektek zajlanak, a jövőben az öböl egy luxus lakónegyed központjává válik. A városvezetés elképzelései szerint a félsziget rekreációs funkciókat kap, ezek megtervezése közösségi úton folyamatban van. A drónkaptár ennek a félszigetnek a legvégén kap helyet, egyfajta csúcsdíszként, landmark elemként is működne, amely az öböl szimbólumává is válhat. A diplomaterv fontos eleme a félsziget fejlesztési terve, a különböző szórakozási és kikapcsolódási lehetőségek elhelyézése.

Funkcionális rend

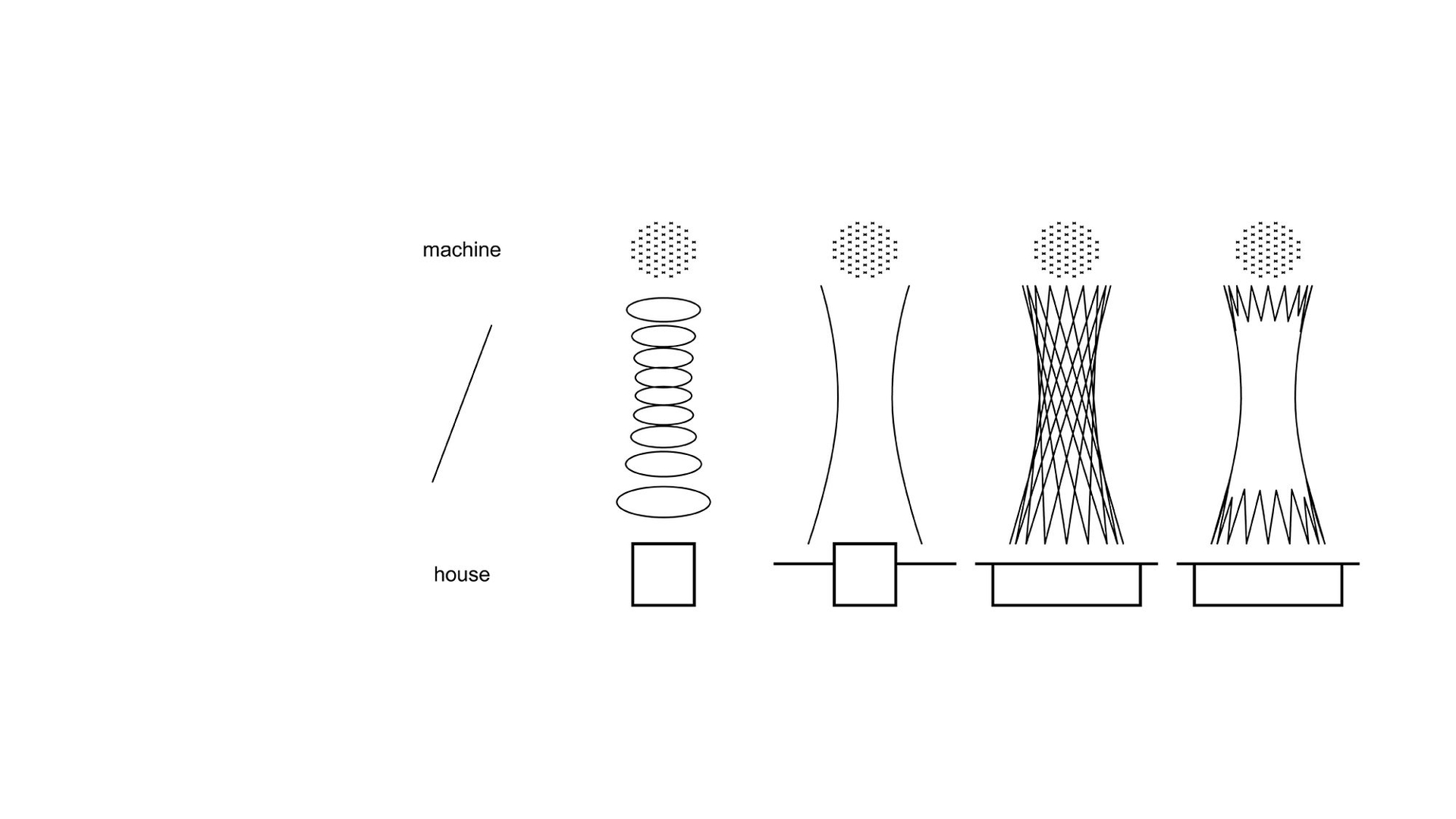

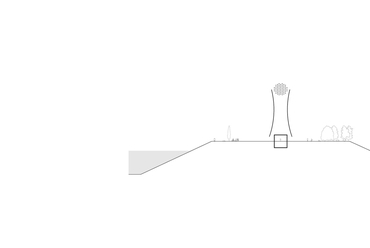

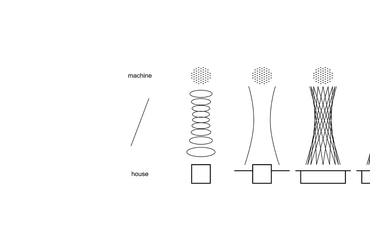

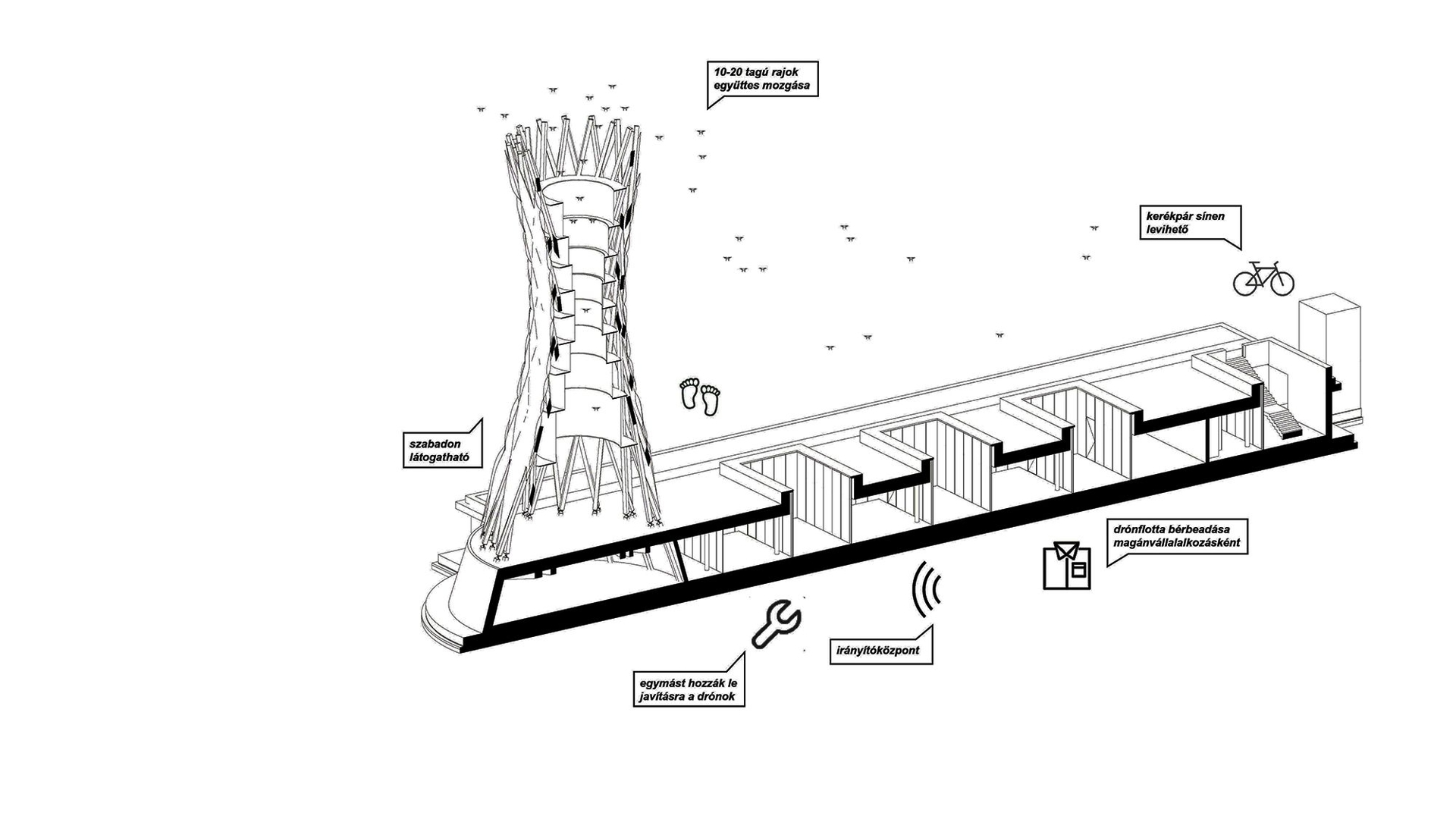

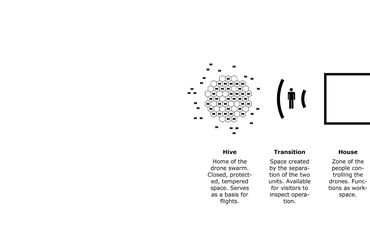

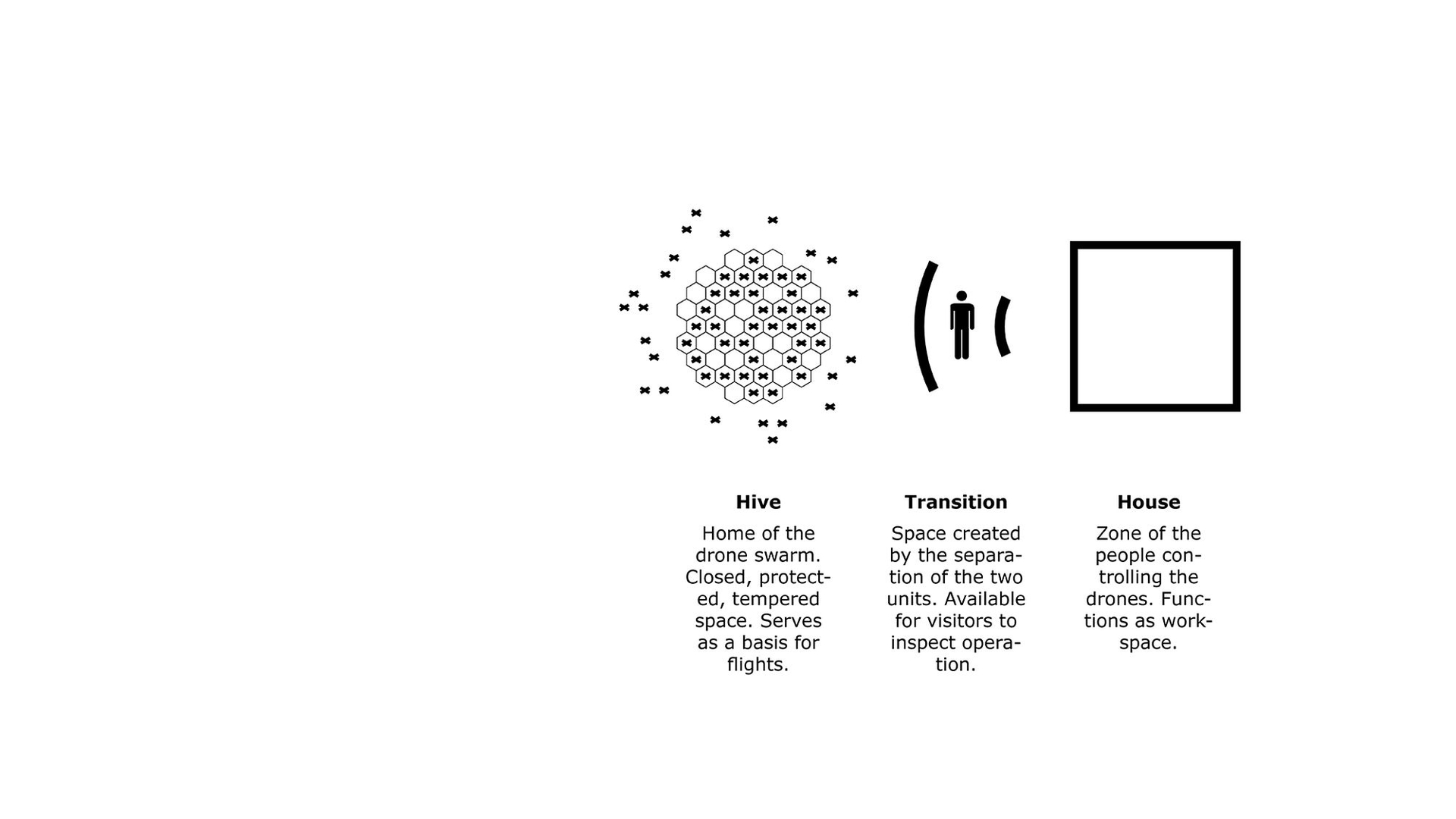

Az épület fő egységei a kaptártorony, ami a drónok otthona, és az átriumokkal lyuggatott pinceszinti épületrész, ami az emberek tereként szolgál. A kettő között nincs közvetlen kapcsolat, a tornyot a pinceszinttől födém választja el, amely járható tetőként lehetővé teszi, hogy a torony alja nyitott, bármikor látogatható tér legyen. Az elválasztás és a két egység helyzetében fellépő kontraszt direkten juttatja kifejezésre a működés kettősségét, a gépek és az emberek kollaborációját.


Drónkaptár - építész: Hartvig Dániel
17/20
Drónkaptár - építész: Hartvig Dániel

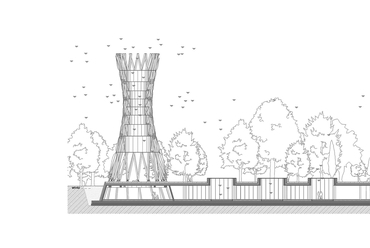

Kaptártorony

A kaptártorony fa tartószerkezetű, állványjellegű szerkezet az épület és a talajszint felett. 31 méter magas, kürtőszerű, hiperboloid geometriájú építmény. A hiperboloid formát két irányban körben kiosztott dőlt alkotói adják. Kéthéjú szerkezet, külső héját ETFE fóliapárnák adják, a belsőt polikarbonát panelek. A drónok a két héj között kapnak helyet, fedett, esőtől, széltől védett, temperált közegben. A közlekedésük a polikarbonát héjon található nyílásokon történik, melyek körben mozogva mindig másik drón ki- és bejutását teszik lehetővé. A drónok a torony tetején, a kürtő száján távoznak és térnek haza, alul pedig, a torony lábai között a látogatók tudják figyelemmel kísérni a drónok működését. Kihívást jelentő probléma volt a drónok karbantartásának a kérdése, amit úgy oldottam meg, hogy ne kelljen hozzá a toronyba felmászni: a javításra szoruló drónt egyszerűen leszállítja az átriumba egy másik drón.

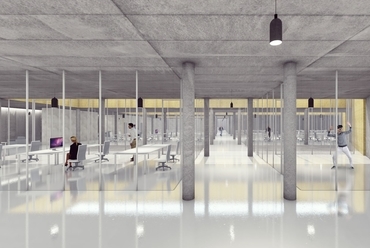

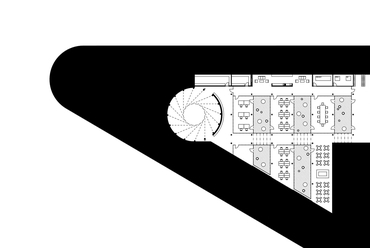

Munkahely

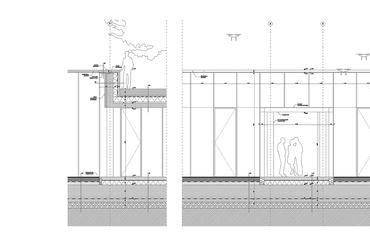

A vállalkozás emberi munkaereje a kaptár alatt elhelyezkedő pinceszinti épületrészben kap helyet. Innen történik a drónraj irányítása, karbantartása, fejlesztése, az üzleti folyamatok igazgatása, a tárgyalások és megbeszélések lebonyolítása. Ezen kívül egy látogatói szárny is található itt, kávézóval, számítógépteremmel, VR szobával és egy robotika kiállítással, amely az emberek és a drónok együttélésével kapcsolatos ismeretterjesztő és szórakoztató rendeltetést látja el. A pinceszint kontúrjában a félsziget vonalát követi. Beton és üveg felületek adják a belső világát, ezzel is éles kontrasztot ápolva a könnyű, légpárnás toronnyal. Teteje intenzív zöldfelülettel rendelkezik, ebből kivágott átriumokkal ad természetes fényt és szellőzést a belső tereknek. Az átriumok felé a térelhatárolását félstrukturált függönyfal adja. A járható zöldtető korlátjai mellvédként funkcionálnak, extrém magasságú árvíznek is ellenállóvá teszik az épületet. Az épület 1 méterrel a talajszint fölé emelkedik, onnan lépcsőztetve találkozik vele. Lemezalapja a határoló falak kontúrján túlnyúlik, így segít a felúszás elleni védelemben.


Drónkaptár - építész: Hartvig Dániel
20/20
Drónkaptár - építész: Hartvig Dániel




Zárszó

A drónkaptár terve segít felfedezni, kiismerni és a városi közegbe beágyazni egy feltörekvő technológiát. A témaválasztással azt a helyzetet igyekeztem megteremteni, hogy egy számomra teljesen ismeretlen világban kell megkeresnem a megfelelő kérdéseket és kihívásokat, amikre építészeti válaszokkal tudok reagálni. A folyamat során kulcsfontosságú volt Somorjai Gergő és Vásárhelyi Gábor drónkutatók segítsége. A megszületett épület egyedi, innovatív megoldásokkal igyekszik keresni az utat a rank váró jövő számára.

Hartvig Dániel
