Épülettervek/Hallgatói terv

Fapellet üzem? Környezetbarát fűtőanyag!

1/16

Fapellet üzem - látványterv - a fűtőanyagként szolgáló nádültetvény 3 éves korában.

a tervezési folyamat elemei

bejárati kép a teherbeálló felől - evaporációs vízfilm réteg mint technológiai hűtőfelület

átnézeti kép a Várhegy irányából - a haszonanyag garat és a záportározó felé a nádültetvény 3 éves korában

a teherbeálló képe a technológiai hűtőfelülettel

bejárati részlet

irodatér homlokzatának részlete

a csarnoktér látványa a látogatói galéria és az irodatér felé a pelletgyártó gépsorral -a szociális helyiségeket fűtő hulladékhőt elszívó szerelvények a tartóövben

az emeleti irodatér belső képe PCM halmazállapotváltó mennyezethűtéssel

az emeleti irodatér belső képe PCM halmazállapotváltó mennyezethűtéssel

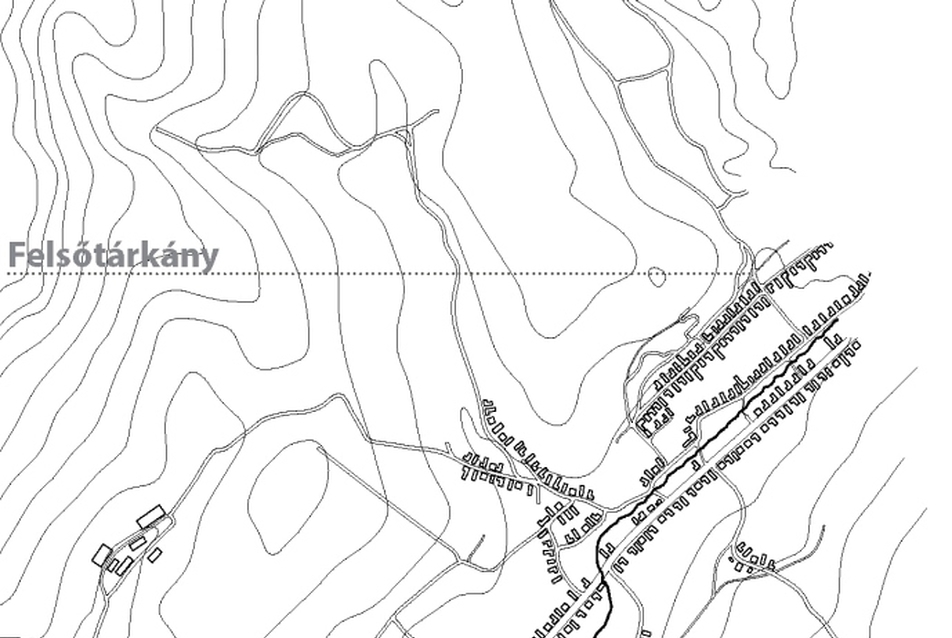

településtérkép

helyszínrajz

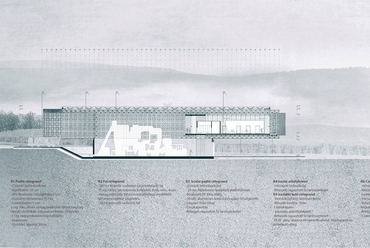

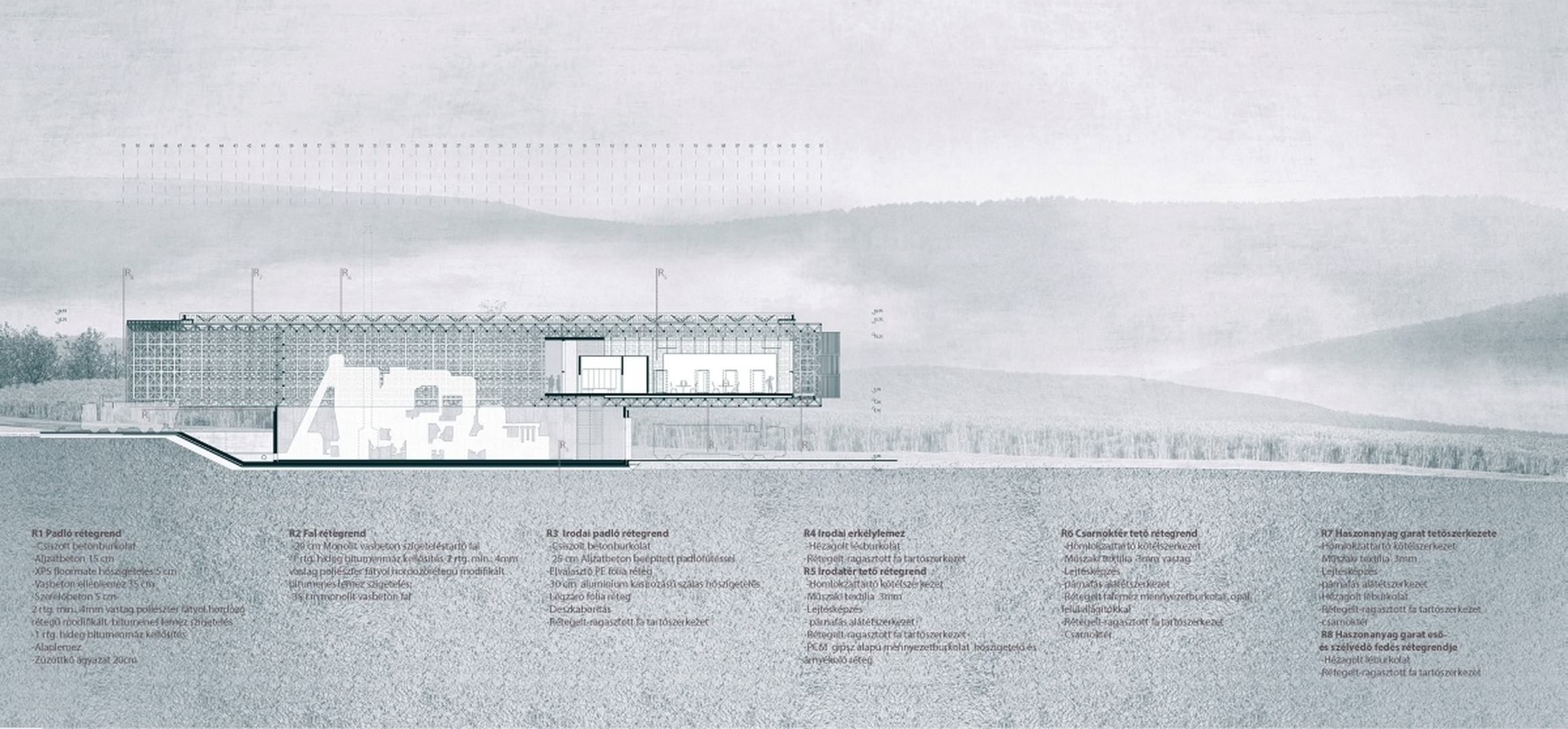

hosszmetszet

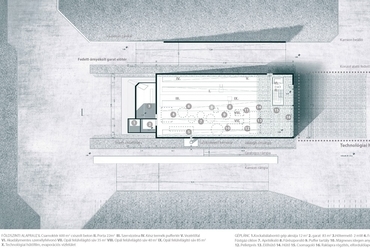

alaprajz

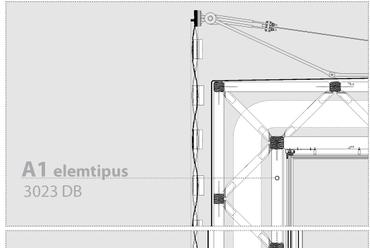

falmetszet - részletrajz

generált térrács - a technológiára írt keretprogram optimalizálásával létrejött tartószerkezet

?>
Fapellet üzem - látványterv - a fűtőanyagként szolgáló nádültetvény 3 éves korában.
?>
a tervezési folyamat elemei
?>
bejárati kép a teherbeálló felől - evaporációs  vízfilm réteg mint technológiai hűtőfelület
?>
átnézeti kép a Várhegy irányából - a haszonanyag garat és a záportározó felé a nádültetvény 3 éves korában
?>
a teherbeálló képe a technológiai hűtőfelülettel
?>
bejárati részlet
?>

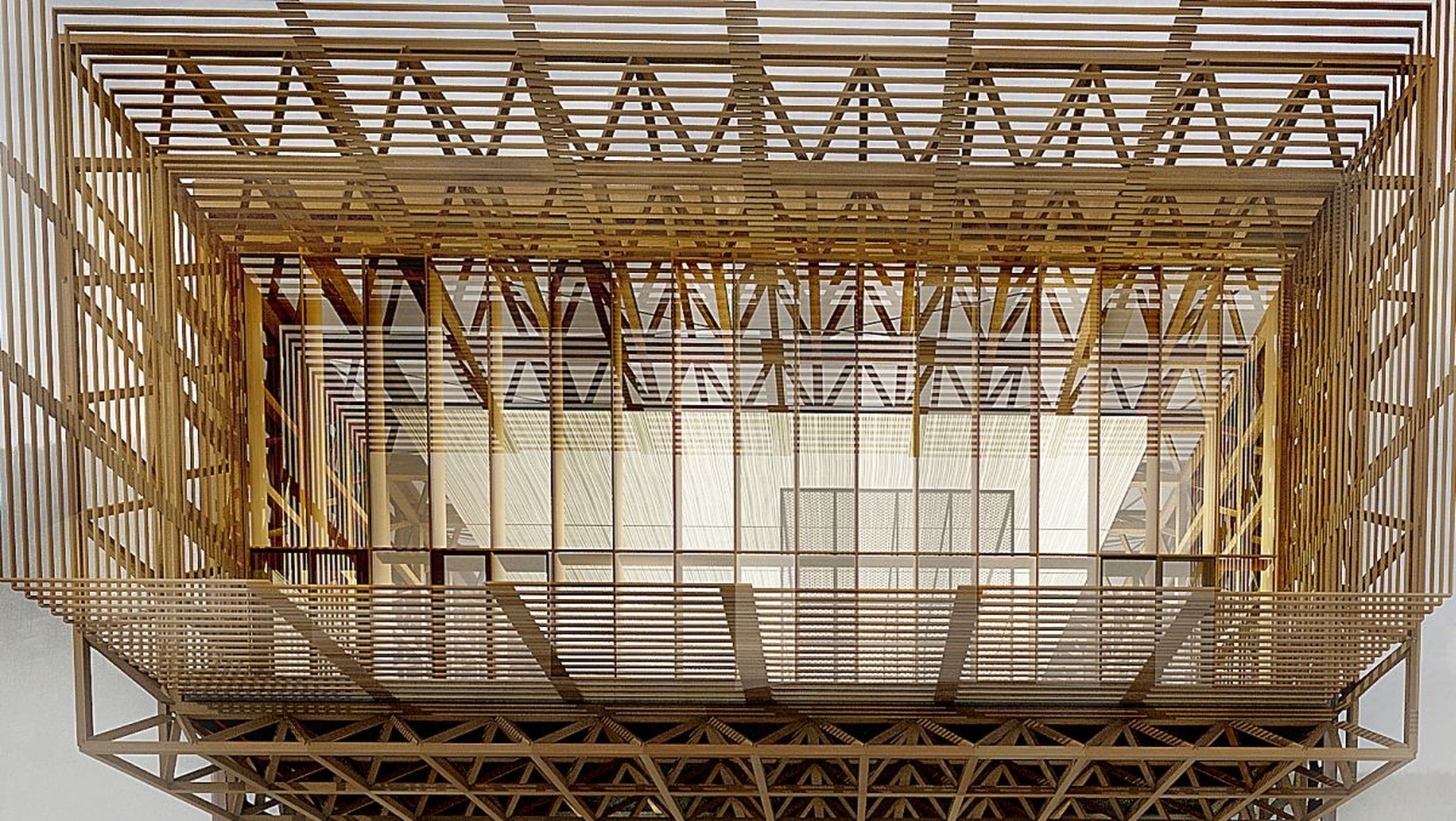

irodatér homlokzatának részlete
?>
a csarnoktér látványa a látogatói galéria és az irodatér  felé  a pelletgyártó gépsorral -a  szociális helyiségeket fűtő hulladékhőt  elszívó szerelvények a tartóövben
?>
az emeleti irodatér belső képe PCM halmazállapotváltó mennyezethűtéssel
?>
az emeleti irodatér  belső képe PCM halmazállapotváltó mennyezethűtéssel
?>
településtérkép
?>
helyszínrajz
?>
hosszmetszet
?>
alaprajz
?>
falmetszet - részletrajz
?>
generált térrács - a technológiára írt keretprogram optimalizálásával létrejött tartószerkezet
1/16

Fapellet üzem - látványterv - a fűtőanyagként szolgáló nádültetvény 3 éves korában.

a tervezési folyamat elemei

bejárati kép a teherbeálló felől - evaporációs vízfilm réteg mint technológiai hűtőfelület

átnézeti kép a Várhegy irányából - a haszonanyag garat és a záportározó felé a nádültetvény 3 éves korában

a teherbeálló képe a technológiai hűtőfelülettel

bejárati részlet

irodatér homlokzatának részlete

a csarnoktér látványa a látogatói galéria és az irodatér felé a pelletgyártó gépsorral -a szociális helyiségeket fűtő hulladékhőt elszívó szerelvények a tartóövben

az emeleti irodatér belső képe PCM halmazállapotváltó mennyezethűtéssel

az emeleti irodatér belső képe PCM halmazállapotváltó mennyezethűtéssel

településtérkép

helyszínrajz

hosszmetszet

alaprajz

falmetszet - részletrajz

generált térrács - a technológiára írt keretprogram optimalizálásával létrejött tartószerkezet

Fapellet üzem? Környezetbarát fűtőanyag!
Épülettervek/Hallgatói terv

Fapellet üzem? Környezetbarát fűtőanyag!

2015.10.21. 14:40
MÉD

Projektinfó

Földrajzi hely:
Felsőtárkány, Magyarország

Építészek, alkotók:
Laczkó-Pető Bálint

Fapellet üzem

Tervezés éve:
2015

Bruttó szintterület:
1390 m2

Stáblista

tervező: Laczkó-Pető Bálint - Szent István Egyetem, Ybl Miklós Építéstudományi Kar, Építészeti Intézet
konzulens: Dr. Markó Balázs DLA, Dr. Kiss Gyula DLA

Dosszié:

MÉD:

Letölthető dokumentumok:

Adott egy helyszín, ahol hatalmas mennyiségű fahulladék keletkezik, és magas a munkanélküliség; és adott a közössége, mely nagy faipari múlttal rendelkezik. Laczkó-Pető Bálint, a Szent István Egyetem építész hallgatója diplomamunkájában ezért fapellet üzemet tervezett, mely összekapcsolja az adottságokat a hiányosságokkal és még ökológiailag is hasznos. Tervéért a a MÉSZ-MÉK Diplomadíj pályázaton fődíjban részesült.

Téma: Fapellet üzem

Kiindulásként a közelemben fellelhető jelenséget kerestem. Olyan beavatkozást kívánót, ami mögött valamilyen módon dolgozó közösség jelenik meg, amely a terv hosszútávú éltetőjévé válhatna, és viszont.

Pellet- környezetbarát fűtőanyag

A fapellet egy széndioxid semleges égésű, piacképes környezetbarát fűtőanyag. Faőrlemény préselésével állítják elő, kötőanyagát a fában lévő lignin adja. Idehaza sikeres gyártásához technológiáját hozzá kell illeszteni a hazai fűrészipari és erdőgazdálkodási gyakorlathoz.


településtérkép
11/16
településtérkép





Helyszín: Felsőtárkány község

A XIII. század óta lakott bányásztelepülés nagy faipari múlttal rendelkezik.
Máig hagyományos foglalkozás a fakitermelés, faanyag-fuvarozás és a faszénégetés. Heves megyében, Eger város szomszédságában fekszik, és annak oktatási és munkáltatási vonzáskörzetében van. A 3500 lelkes településen magas a munkanélküliség, de jelen van a munkaképes réteg. A tervezési terület a Bükki Nemzeti Park nyugati kapujánál fekszik, nem érinti a kiemelt madárvédelmi és költési területeket.

A község külterületén, és a Bükk nyugati lábánál nagy kiterjedésű, egyenletes fafajösszetételű erdőségek és az élelmiszernövényeknek alkalmatlan termőértékű barna erdőtalaj együttesen megtalálhatóak.







Helybéli erdőgazdasági hulladékból

Felsőtárkányban működik a Bükki Erdőgazdaság amely a Bükki Nemzeti Park erdőgazdasági kezelését is végzi. A településen nagy mennyiségű fahulladék, illetve biomassza van, és keletkezik folyamatosan, ellenőrzött és kiegyensúlyozott fafajösszetételben, illetve egyenletes mennyiségben. Ez a biomassza, a fahulladék szolgál a fapelletgyártás haszonanyagául.

Helyben termesztett fűtőanyaggal

Felsőtárkány község külterületén, a jelenleg parlagon fekvő csekély termőértékű földek hazai viszonyokra honosított energianövény extenzív termesztésére azonban kiválóan alkalmasak. A tervezési területet körbevevő gazdasági akcióterületet is művelés alá vonva 25 hektár területen termeszthető Miscanthus sinensis energianád. A betakarítási nedvességtartalmon égethető nád ledarálva kiváló fűtőanyagként szolgál a pelletgyártás szárítási energiaforrásaként. A folyamatos fűtőanyagellátás így helyben, és megújuló forrásból oldható meg.

Helyben meglévő munkaerőből

Az üzem a község munkaképes korú lakosságát alkalmazza, hazai és nemzetközi piacra termel, középkategóriás (2t /óra) gyártási kapacitással.

Anyaghasználati elvek

Az épület tartó- illetve homlokzatszerkezetében egyaránt alacsony környezetterhelésű ökológiailag kedvező életciklusú építőanyagokat alkalmaztam, valamint helyben kitermelt rétegelt ragasztott faanyagot. A cél az épület működése során és használati ideje elmúltával is, a természeti környezet körforgásában tartani az épület alkotóelemeit és anyagait.

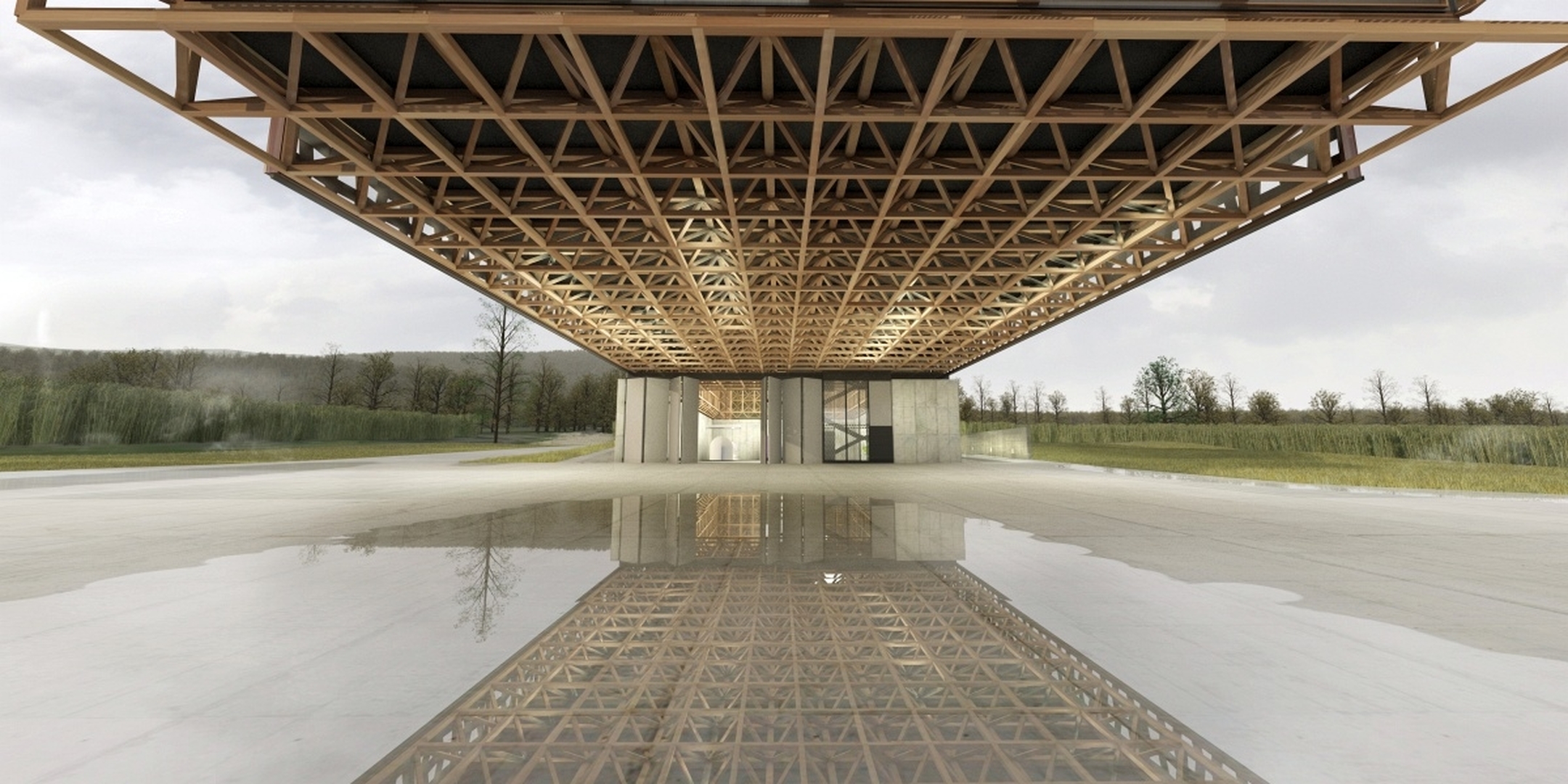

bejárati részlet
6/16
bejárati részlet





Szerkesztési szempontok

Az építéstechnológiai viszonyokat és a helyi időjárás körülményeit figyelembe véve, a tartószerkezetileg jól méretezhető elemekből álló, nagy méretpontosságal előregyártott szerkezet könnyítheti meg a kivitelezést, lerövidítve a szerkezetépítés idejét, minimálisra csökkentve a helyszíni munka mennyiségét és a hibalehetőségeket.



a tervezési folyamat elemei
2/16
a tervezési folyamat elemei





Az üzem technológiai működése

A fapellet üzem folyamatos működéséhez szükséges napi 200 m3 haszonanyag ellátását naponta 3 db tehergépjármű végzi. A fűtőanyag feltöltése a telken belül tárolt, és a betakarítási nedvességtartalmmal azonnal égethető Miscanthus nád készletről történik. Az üzem három műszakban működik. A csarnokban 12 fő üzemi alkalmazott dolgozik, a műszaki, az irodai, illetve a portás személyzet 8 fős.

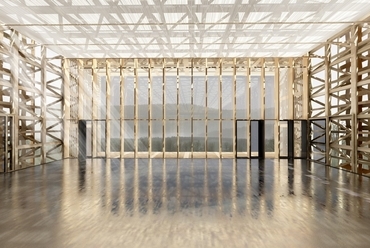

az emeleti irodatér  belső képe PCM halmazállapotváltó mennyezethűtéssel
10/16
az emeleti irodatér belső képe PCM halmazállapotváltó mennyezethűtéssel





Laczkó-Pető Bálint


A zsűri bírálata

Nem biztos, hogy egy felsőtárkányi fapellet üzem így néz ki.

De Laczkó-Pető Bálint terve olyan összefogott, gondolatilag erős, szerkezetileg végiggondolt, építészetileg jól artikulált, hogy joggal érdemelte ki ebben az évben a zsűri kitüntető figyelmét.

A földszintes beton tömeg és a rákerülő fa térrács konzol, mint az üzem tere, együtt egy rendkívüli építészeti minőséget eredményezett.
Az alapos körültekintéssel előkészített, technológiailag végiggondolt üzemépület működése tökéletes. A Bükk hegységben a helyi erőforrásokra telepített ház méltósággal uralja a környezetét. A látszóbeton alapra szerkesztett fa konstrukció bravúros. A földszinti térben helyet kapó üzemi teret egy emeleti iroda térrel egészíti ki funkcionálisan, mely szinte lebeg az ültetett nádtábla felett.

Mindezek, a gyönyörűen komponált érzéki látványtervekkel együtt azt sugallják, hogy a tervező tökéletesen otthon van a ma építészetében, annak minden szükséges részletét magas hőfokkal űzi. Olyan terv jött létre, mely egy friss, de divatoktól mégis mentes épületet eredményezett.
A tervlapokon kifinomult, elegáns és harmonikus anyaghasználattal a jövő ökológikus ipari architectúráját látjuk."
