Kompakt házak, maradékanyag bútorok – A BME Lakóépülettervezési Tanszék nyári tábora

2021.01.12. 15:04

Projektinfó

SZÉK

URL:
BME Lakóépülettervezési Tanszék

Tervezés éve:
2020

Építés éve:
2020

Stáblista

BME hallgatók
Böröndy Júlia, Csehi Eszter, Duzsik Dorottya, Gugi Anna, Kulcsár Eszter, Lestyán Enikő, Péter-Szabó Eszter, Simoncsics Dániel, Szepesi Anna, Szöllősi Fanni, Varga Lilla Luca, Velky Panka, Virág Evelin

BME oktatók
Dankó Zsófia, Fülöp Gyula, Gyulovics István, Nagy Márton, Öcsi Gabriella, Péteri Zsolt, Sugár Péter, Vincze László, Virág Anett

KEYCO munkatársak
Gergely András, Kardos Milán, Kiss-Gál Gergely, Nagy Balázs, Nagy Tamás, Nánássy Judit, Mészáros Ferenc, Pesta László

Vendégek
Dr. habil Alföldi György, Dr. Armuth Miklós, Bartha András Márk, Csomay Zsófia, Dr. Huszár Zsolt, DJ Nairobi, Páricsi Zoltán, Szalai András, Wettstein Domonkos

A BME Lakóépülettervezési Tanszék egy kurzust és ötletpályázatot követően nyári tábort szervezett a tavalyi év folyamán az előregyártott házak tervezésével és kivitelezésével foglalkozó KEYCO-val partnerségben. Az együttműködést egy frissen megjelent kiadvány dokumentálja, mely bemutatja többek között a program részleteit, valamint a táborban született munkák mindegyikét.

Előzmény

A BME Lakóépülettervezési Tanszék az elmúlt év folyamán egy külső piaci partnerrel, a KEYCO-val működött együtt. A cég fő profilja magas színvonalú, előregyártott kompakt házak tervezése és gyártása. Mind az anyaghasználat, előállítási technika és munkamódszer tekintetében, mind a kész termékek felhasználási módjában innovatív szemlélet jellemzi a vállalatot, ezek alapján döntött úgy a tanszék, hogy a hallgatók profitálni tudnak az együttműködésből, és olyan új ismeretekkel gazdagodnak, melyet hagyományos tanóra keretében nem sajátíthatnak el.

SZÉK – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
3/27
SZÉK – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László

A 2019/2020-as tanév második szemeszterében kilenc alkalomból álló, heti háromórás kurzust hirdetett meg a tanszék. A foglalkozások bevezették a hallgatókat a könnyűszerkezetes előregyártás, a CLT építés, tervezés és gyártás folyamatába. Meghívott előadók, építészek, gépészek, tartószerkezeti munkatársak ismertették a rendszer elméleti és gyakorlati sajátosságait. A szemeszter végén kétfős csoportokban, konzultációs közreműködéssel a hallgatók egy közel száz négyzetméteres előregyártott, konkrét helyszínre elképzelt lakóház tervét készítették el egy ötletpályázat keretében.

SZÉK – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
4/27
SZÉK – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László

Tábor

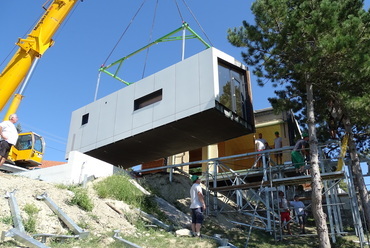

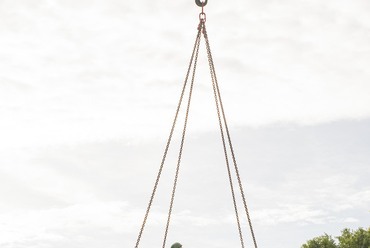

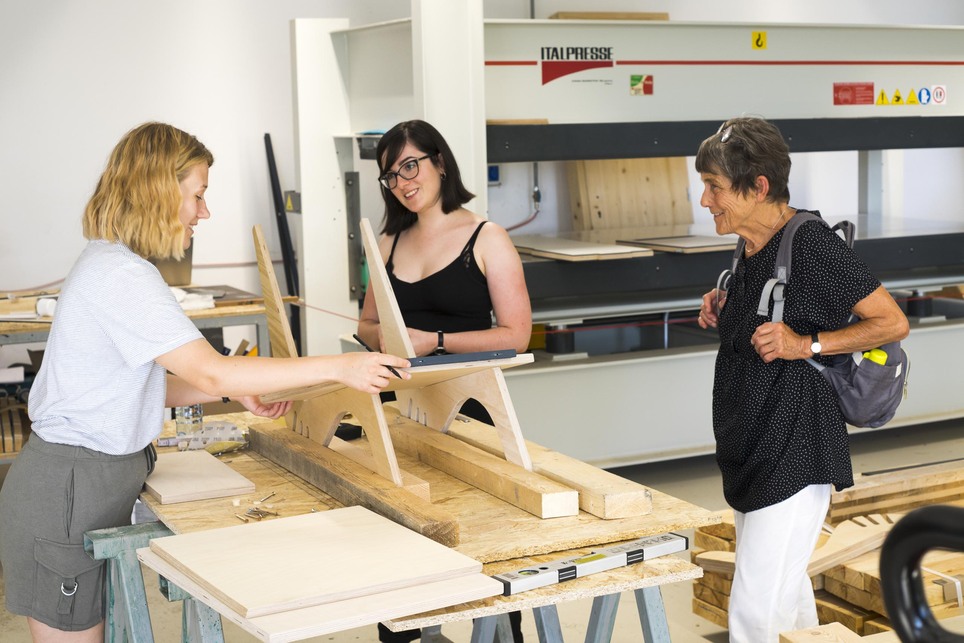

Az egyhetes tábor kivitelezési gyakorlat és workshop volt egyben, melyen a tavaszi szemeszter hallgatóin kívül más, a téma iránt érdeklődők is részt vettek. A KEYCO egy aktuális projektjébe, a Baltonfűzfőn megépülő kompakt lakóház kiviteli munkáiba csatlakoztak be a hallgatók, és vettek részt az üzemi előregyártás munkafolyamatában és a kihelyezésben. A tábor tematikája kiegészült egy egyéni feladattal. A résztvevők a gyártás során keletkezett maradék- és hulladékanyagokból kétfős csoportokba szerveződve egy általuk tervezett bútor megvalósítását vitték végig. Az első napon a koncepció kidolgozására került sor, majd az anyagok kiválasztása és a technológia átbeszélése következett. A KEYCO bútoripari mérnökei, illetve tanszéki oktatók és doktoranduszok folyamatos konzultációkkal segítették, valamint figyelemmel kísérték a bútorok építését. Az elkészült munkákat mutatjuk be alább.

Bútorok

Székek – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
23/27
Székek – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László

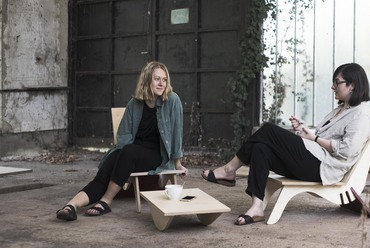

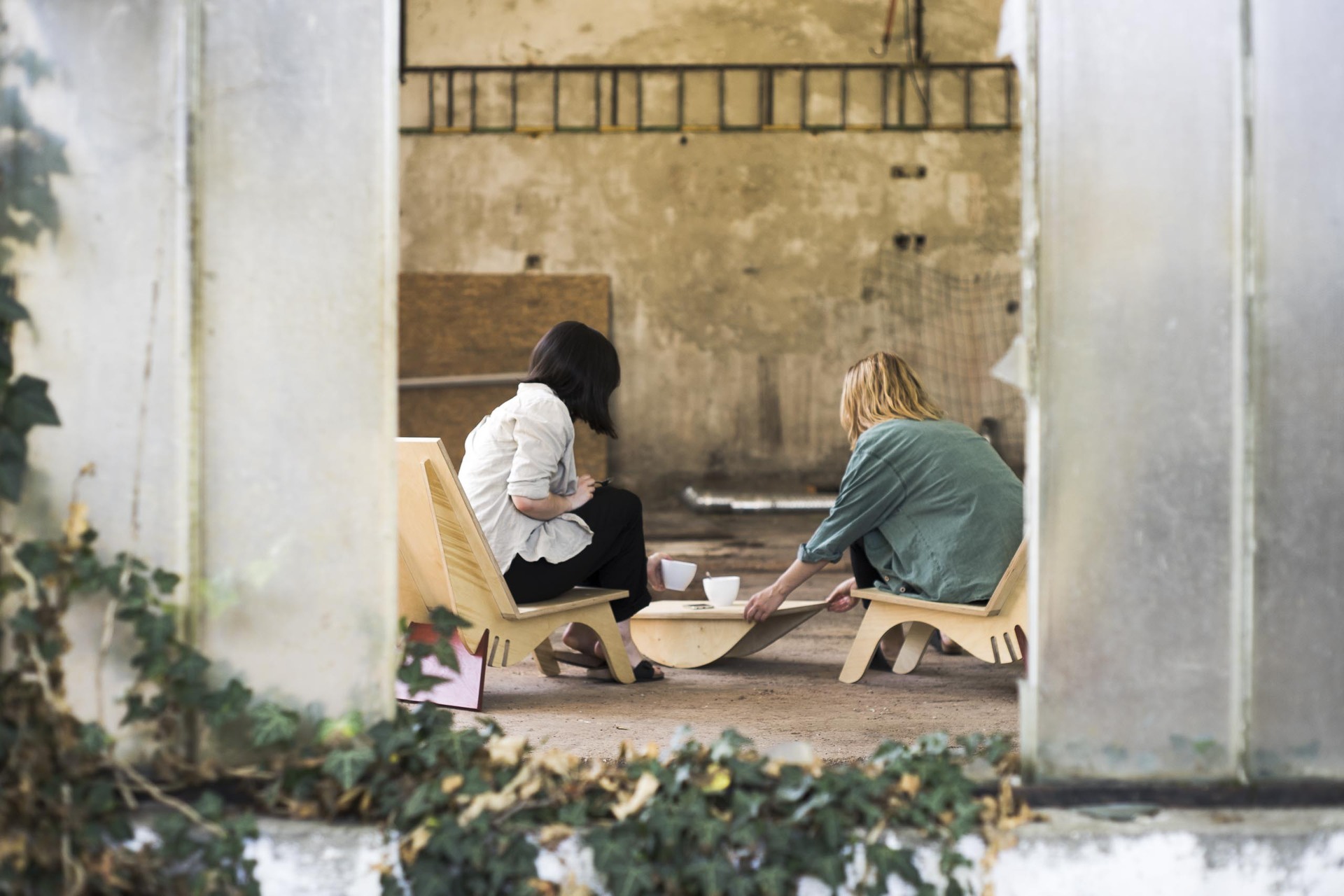

Első pillantásra egy CLT lap talán komoly fejtörést okoz: egy önmagában kevéssé kifejező geometriai formát látunk, nem pedig egy ház vagy tárgy alapanyagát. A szék koncepció az anyagnak ezt a kezdetleges állapotát járja körül, a nyersség és összeépíthetőség határait keresi.

Három alkotóeleme az ülőfelület, a lábak, valamint egy támaszték. Az ülés és a láb, bár össze épülnek, a hátsó kitámasztó elem nélkül használhatatlanok, funkciójukat elveszítik, míg a trapéz alakú elem önmagában szintén értelmetlen. Így az elemek összessége alkot egy egészet, hangsúlyozva az együttműködést.

Székek – Péter-Szabó Eszter, Varga Lilla Luca



Csiki-Csuki – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
11/27
Csiki-Csuki – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László

Már a tervezés legelején megfogalmazódott bennünk a fő gondolat, hogy egy állítható háttámlájú, több módon használható bútort szeretnénk tervezni. A végeredmény egy olyan könnyen össze-, újra- és szétszerelhető szék lett, amely támlájának, és ezzel együtt ülőlapjának dőlésszöge három különböző helyzetbe állítható. A bútor két keretből, három lapból és a rögzítő elemekből áll össze. A három lapszerű elem anyagában kompozit szerkezetű: egy rétegelt lemez két oldalára HPL homlokzatburkolati lemezeket ragasztottunk, majd a különböző kivágások és hornyok kialakításához egy CNC gépet hívtunk segítségül, melyet a műhelyben dolgozók közreműködésével tudtunk használni. A karfák összeállításánál egyszerű fenyőléceket használtunk, a sarkok megerősítéséhez keményfa csapokat alkalmaztunk.

A szék összeállítása igen egyszerű: a háttámla át van fűzve az ülőfelületen vágott lyukon, és legalul a talpfa három hornyának egyikébe támaszkodik. Az ülőke a támla két oldalán kiugró peremre fekszik fel, így ha a háttámla dőlésszöge nő, az ülőfelület dőlésszöge is változik, ezáltal nem csúszunk le, még akkor sem, ha jobban hátradöntjük a támlát. A három lapszerű elemet a keret tartja össze, melyhez három helyen csatlakoznak a kompozit lemezek (az ülőfelület elején és a talpfánál kétszer). Ezeken a pontokon a lemezekben furatokat alakítottunk ki, melyekbe egy menetes szár csavarható. A lécek keresztmetszetén a száraknak szintén lyukat fúrtunk, így ezeken átfűzve egy szárnyas anya segítségével rögzíthető egymáshoz a két elem.

Csiki-Csuki – Csehi Eszter, Léstyán Enikő, Szepesi Anna

Padlánc – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
19/27
Padlánc – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László

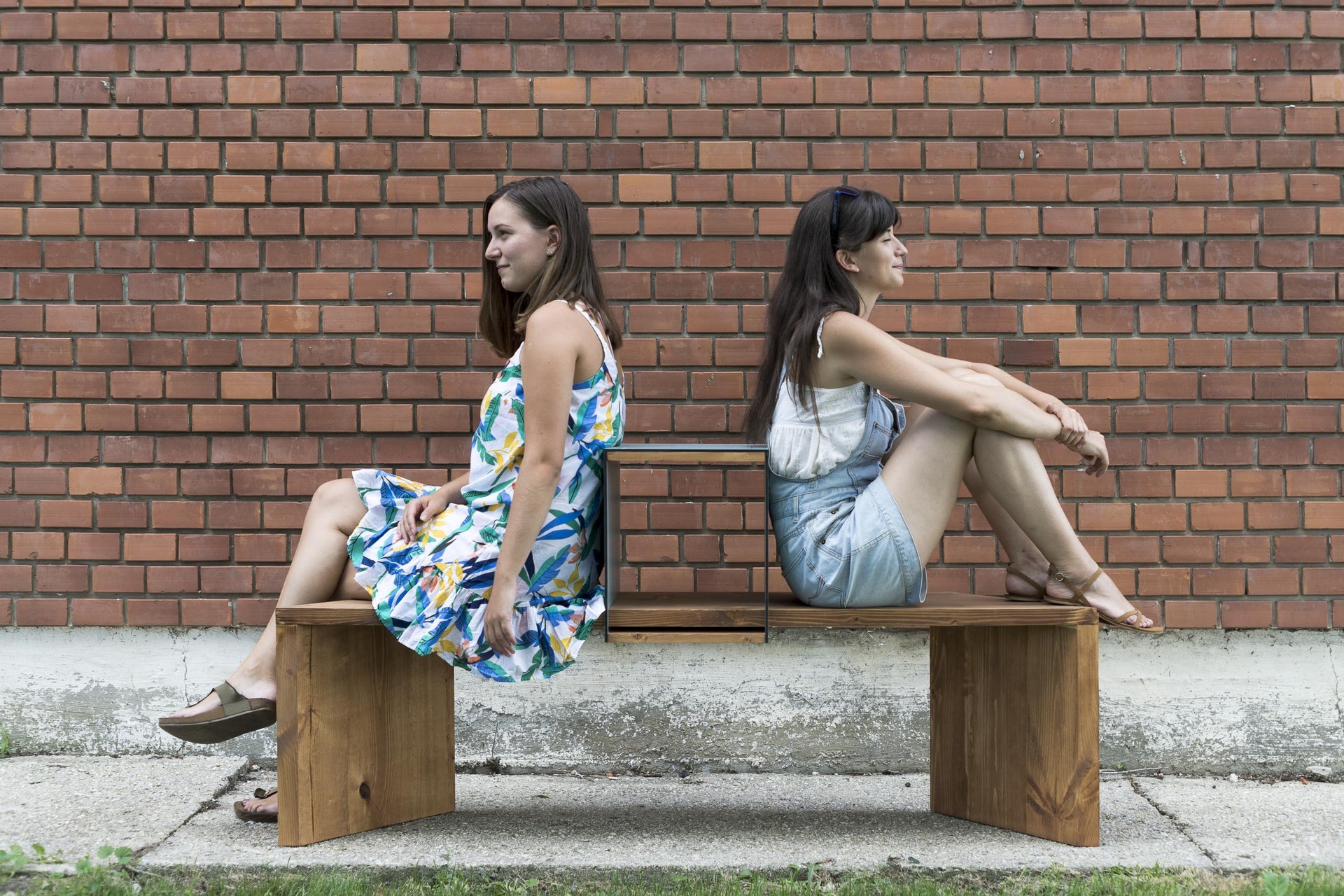

A bútor tervezése során két dolgot tartottunk szem előtt. Egyrészt szerettük volna, ha nem csak egy vagy két fő, hanem akár kisebb társaságok is tudják együtt használni és aktuális igényeikhez alakítani a bútort. Másrészt igyekeztünk a padot újrahasznosított anyagokból kialakítani. Az ülőfelület és a láb elemek létrehozásánál hulladék fákat gyalultunk, vágtunk méretre majd táblásítottunk. Felületüket, mivel kültéri bútorokat terveztünk, lepácoltuk.

Kétféle prototípust hoztunk létre: egy világosabb és egy sötétebb pácú verziót. A variációknak köszönhetően változatos bútorcsalád alakítható ki. A színes kiegészítő elemek feldobják a hétköznapi megjelenésű padokat, emellett az asztalka praktikus elosztó vagy közös használatú elem is lehet. A padok szélei hatvan fokos vágással kialakítottak, így számtalan variáció összeállítása lehetséges, ezáltal akár egy, akár tíz-tizenkét fő befogadására képes, hiszen formája mindig a társasághoz igazítható.

Padlánc – Duzsik Dorottya, Kulcsár Eszter

Négyzet – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
17/27
Négyzet – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László



Bútorunk tervezése során három szempontot tartottunk szem előtt: egyrészt szerettük volna eltérni a szék és az asztal általánosnak nevezhető megjelenésétől. Mivel az ülőfelület és az asztallap elengedhetetlen a használhatósághoz, a lábakkal kezdtünk el foglalkozni. A formákkal játszadozva kialakult a törekvés, hogy az egyes bútorelemek minél kisebb felületen érintkezzenek a talajjal. Ez a kísérletezés közben egészen odáig jutott, hogy az egyes elemek önmagukban már képtelenek voltak megállni – erre adódott a megoldás, hogy a kívánt állékonyságot egymás segítségével érjék el. Másrészt fontos szempont volt a helytakarékos tárolhatóság. Az egyes darabokat tehát úgy méreteztük, hogy matrjoska babaszerűen egymásba helyezhetőek legyenek. A harmadik faktor egy ízléses, egyszerű és a KEYCO házaihoz is illeszkedő tárgy megalkotása volt.

Bútoregyüttesünk felülete az építési munkák során kimaradó HPL lemezekből készült. A bútorlapok kívánt vastagságát és megfelelő merevségét rétegelt lemezekre préselve értük el. A kész lapokat ragasztással rögzítettük egymáshoz. Ezt követően már csak azokra a bevágásokra volt szükség, melyek segítségével a bútorelemek egymásba “harapnak". Az egyeként csak különös tárgyaknak tűnő elemek ezek mentén összeillesztve nyerik el használhatóságukat és válnak igazi bútorrá.

Négyzet – Böröndy Júlia, Szöllősi Fanni

Hajlóca – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
15/27
Hajlóca – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László

A KEYCO gyár bejárásakor rögtön kiderült számunkra, hogy milyen profi szakemberek és gépek állnak rendelkezésre egy bútor elkészítéséhez. A kihasználható infrastruktúra és segítség okán nagyon bátran tudtunk nekikezdeni a tervezésnek. A kivitelezés kérdéseinek feszegetése és a formatervezés párhuzamosan zajlott, állandó párbeszéd alakult ki a tervező asztal és a műhely között. Kezdeti feltevésünk alapja a rendelkezésre álló anyag, vagyis a rétegelt lemez tulajdonságainak kihasználása volt. Egy kevés elemből álló, mégis dinamikus és ergonomikus formájú bútort képzeltünk magunk elé.

A kísérletezésről szólt a hetünk: hogyan lehet az anyag elvételével a viszonylagosan merev fát formálni? Vajon mennyire és hogyan kell bemetszéseket ejteni a kívánt szög eléréséhez? Meddig gyengíthetjük a keresztmetszetet úgy, hogy terhelhető legyen? A megvalósításhoz CNC technológiát és egy oldalsó bemarást alkalmaztunk, a rögzítéseket rejtett, mélyített csavarkötéssel tettük esztétikailag igényessé. Alacsony ülőfelületű, íves lábakra támaszkodó bútor született, amelynek egyszerűsített formája adja az eleganciáját és karakterét.

Hajlóca – Gugi Anna, Velky Panka

XYZ – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
26/27
XYZ – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László

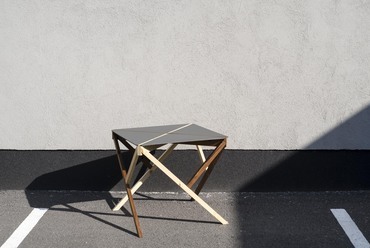

A bútortervezést építészként a tér- és szerkezetalkotás irányaiból közelítettük meg: a klasszikus tengelykereszt, vagyis a háromdimenziós tér leírásának mérnöki eszköze eszmei és térgeometriai értelemben is az általunk tervezett kávézóasztal vezérfonalává vált. Eszmei értelemben a már említett téralkotás felőli megközelítés miatt, geometriai értelemben nézve pedig azért, mert az XYZ betűk a bútor különböző ortogonális nézeteiből mind felfedezhetőek. Ezentúl eredeti koncepciónk szerint egy motívum, a kitérő térbeli rudak elforgatott ismétlődéséből épül fel a tervezett tárgy: ezt az ismétlődő motívumot az eltérő színű faanyag jelöli ki.

A bútortervezés számunkra egyszerre volt funkcionális és formai kísérlet: a statikus asztalfunkciót dinamikussá szerettük volna tenni, feszegetve a bútor működési határait. Továbbá egy könnyed és légies tárgyat létrehozását céloztuk meg, ezért a számunkra az építészetből ismert rúdszerkezetek nyelvezete felé fordultunk a tömör lapokból való szerkesztés helyett. A kivitelezés folyamata kihívás volt a tárgy geometriája és illesztései miatt, utóbbi esetében kevés gépi technikát használtunk. Összegezve: az XYZ kávézóasztal két építész rövid formai- és gondolatkísérlete a bútorkészítésről.

XYZ – Simoncsics Dániel, Virág Evelin

SZÉK – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László
8/27
SZÉK – BME Lakóépülettervezési Tanszék x KEYCO – fotó: Gyulovics István, Vincze László

Az együttműködés eredményeképp online elérhető kiadvány is készült, mely itt tekinthető meg.

Összeállította: Vincze László, BME Lakóépülettervezési Tanszék
