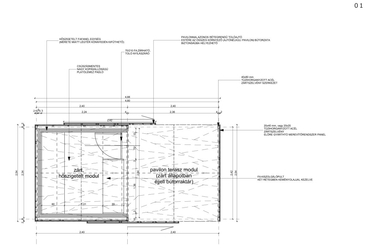

Normafa pavilonok, alaprajz - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

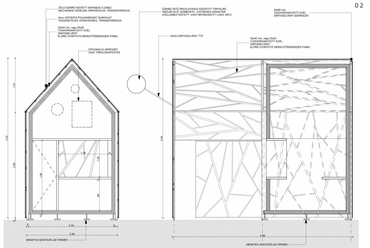

Normafa pavilonok, metszetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

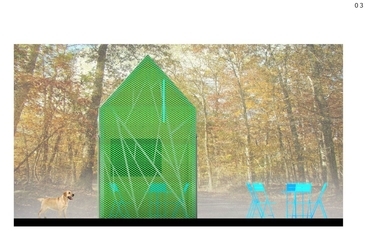

Normafa pavilonok, nézetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Normafa pavilonok, nézetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Normafa pavilonok, szállíthatóság, variálhatóság, oszthatóság - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

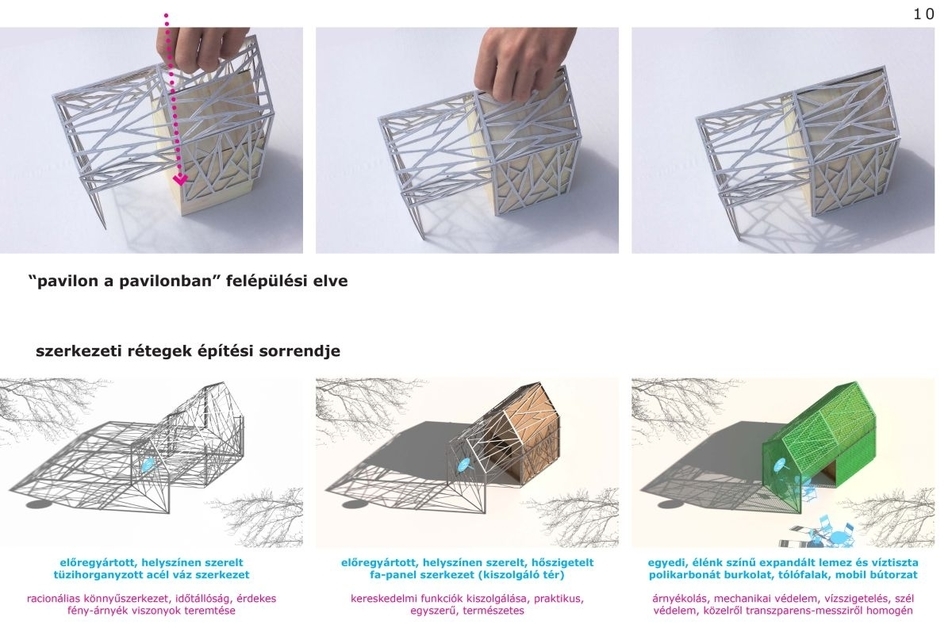

pavilon a pavilonban, szerkezeti rétegek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

szerkezeti panelek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Normafa pavilonok, építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

?>
Normafa pavilonok, alaprajz - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
?>
Normafa pavilonok, metszetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
?>
Normafa pavilonok, nézetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
?>
Normafa pavilonok, nézetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
?>
Normafa pavilonok, szállíthatóság, variálhatóság, oszthatóság - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
?>
pavilon a pavilonban, szerkezeti rétegek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
?>
szerkezeti panelek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
?>
Normafa pavilonok, építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
?>
1/9

Normafa pavilonok, alaprajz - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Normafa pavilonok, metszetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Normafa pavilonok, nézetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Normafa pavilonok, nézetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Normafa pavilonok, szállíthatóság, variálhatóság, oszthatóság - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

pavilon a pavilonban, szerkezeti rétegek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

szerkezeti panelek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Normafa pavilonok, építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Pavilon a pavilonban - a Nartarchitects Normafa pavilon terve
Épülettervek/Középület

Pavilon a pavilonban - a Nartarchitects Normafa pavilon terve

2016.06.10. 12:01

Projektinfó

Építészek, alkotók:
Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Földrajzi hely:
Normafa

Tervezés éve:
2016

Stáblista

építész vezető tervező: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Pavilon a pavilonban, időtállóság és a tiszta, homogén megjelenés elve jelenik meg Kovács Csaba, Máté Tamás és Vass-Eysen Áron pályaművében. A Normafa pavilonok és esőbeállók elhelyezésére kiírt ötletpályázaton tervük megvételben részesült.

Szerkezeti felépülés és anyaghasználat

pavilon a pavilonban:

- Hőszigetelt, zárt tér: A kiszolgálás és szolgáltatás tere
- Nyitott-fedett árnyékos tér: A tárolás, sorban állás és a megpihenés tere

Hőszigetelt fapanelekből épített zárható kubusokba terveztük elhelyezni a szolgáltatást (öltöző, kereskedelmi funkciók, wc, turistapihenő, infópont, stb.). Ezeket veszi körül a panelonként előre gyártott, helyszínen szerelt zártszelvény vázszerkezet, mely az árnyékolást és az eső védelmet biztosítja. Minden zárt kiszolgáló egység bővíthető nyitott-fedett egységgel is, mely komfortosabbá teszi a sorban állást, pihenést. Éjszaka ezek zárható bútorraktárként is funkcionálnak. Az egyedi struktúrájú vázszerkezetet élénk színű expandált lemez borítja, mely a mechanikai védelemért és az árnyékolásért felel. A szerkezet és a burkolat közé 8 mm vastag víztiszta polikarbonát réteg kerül, mely a vízszigetelést megoldja, mégis transzparens látványt biztosít.

Normafa pavilonok, nézetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
3/9
Normafa pavilonok, nézetek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron



Az anyaghasználat alapelve az időtállóság és a tiszta, homogén megjelenés. Az alapvetően feszes, zárható, mérnöki konstrukciók natúr felületű hőszigetelt fakubusokat rejtenek magukban, így ahol a használók vagy a dolgozók jelen vannak, ott a “puhább", természetes anyag dominál. Ez a rendszer érvényes az esőbeállókra és a bennük elhelyezett turistapihenőkre is.

Használhatóság

A pavilonok esetén 1 alapegység 2 részre osztható: kiszolgált nyitott-fedett tér és zárható kiszolgáló tér. Éjszakára a nyitott-fedett tér is zárható a tolófalak behúzásával, így bútorraktárként is funkcionál. A kiszolgáló tér racionálisan 6 m2 alapterületű, ez igény szerint sorolással növelhető (6m2-12m2-18m2).

pavilon a pavilonban, szerkezeti rétegek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
6/9
pavilon a pavilonban, szerkezeti rétegek - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron

Az esőbeállók azonos vázszerkezetből és burkolatból épülnek fel, mint a pavilonok, így arculati megjelenésük egységes. A pavilonokat karakteres, a vázszerkezet logikájából építkező cégér-info táblával láttuk el, így az üzemeltetői spontán arculati káosz kulturált keretek között tartható. Az esőbeállókat is hasonló konzolokkal láttuk el, melyek madáretetőt tartanak, ez a gesztus a természet és élővilág szeretetét és fontosságát közvetíti.

Normafa pavilonok, szállíthatóság, variálhatóság, oszthatóság - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron
5/9
Normafa pavilonok, szállíthatóság, variálhatóság, oszthatóság - építész: Kovács Csaba, Máté Tamás, Vass-Eysen Áron



Sorolhatóság

6m2-es alapegységeket terveztünk: nyitott-fedett és zárt elemeket. Ezek igény szerint sorolhatóak, teljesen tömör, teljesen nyitott és hibrid egységek is kirakhatóak. A sorolható, panelonként előre gyártott elemek helyszínen gyorsan összeszerelhetőek, az idő múlásával igény esetén bővíthetőek.

Kovács Csaba, Máté Tamás, Vass-Eysen Áron
