Biztonság a tetőn

A DiaSafe® kikötési rendszerek a lapostetőkön munkát végző emberek biztonságát szolgáló, mind a magyar, mind pedig az uniós biztonsági előírásokat kifogástalanul teljesítő rendszer, amelyet a tetőszigetelés áttörése nélkül, bármilyen 5 fokos lejtést nem meghaladó tetőszerkezeten lehet installálni.

Termékleírás

A DiaSafe® kikötési rendszer egy olyan – a TÜV Ausztria által vizsgáztatott, EN 795:2012 normának megfelelő – leesés elleni védelmi pont vagy pontrendszer, amely egy megfelelő személyi védőfelszereléssel (hevederzettel) biztosítja a lapostetőkön munkát végző személyek biztonságát. A DiaSafe® termékek egyaránt alkalmazhatóak visszatartó, illetve zuhanást felfogó kikötési rendszerként. A DiaSafe® rendszerek teljesítik mind a magyarországi, mind az európai uniós biztonsági előírásokat.

A rendszer installációja a tetőszigetelés áttörése nélkül, bármilyen típusú tetőszerkezeten megtörténhet, ahol a tető lejtése nem haladja meg az 5 fokot. A stabilitást biztosító leterhelőréteg tetőfajtáktól függően egyaránt lehet kavics, zöldtető ültetőközeg, betonlap. Egyedi tervezéssel megoldható a csupán 30 kg/m²-es leterhelősúllyal való beépítés, szintúgy mint az
1 m²-en való biztosítás, vagy az 1 m rétegvastagság feletti alkalmazás.

Jogszabályi háttér

1993. évi XCIII. törvény a munkavédelemről III. fejezetének, az egészséget nem veszélyeztető és biztonságos munkavégzés követelményeiről szóló 28. § 1. bekezdése meghatározza, hogy „Az olyan munkahelyen, ahol be- vagy leesési veszély van… alkalmas módon kell a védelemről gondoskodni." A leesés elleni rendszerek alkalmazását írja elő a 4/2002. (II.20.) SzCsM-EüM együttes rendelet 4. számú mellékletének III. építési munkahelyek helyiségeken kívüli bekezdésének 5. alpontja, amely szerint a magasból leesést meg kell akadályozni, a munkát végző részére a magasból való lezuhanás megelőzésére kialakított védőeszközt kell biztosítani. Ekként leesés elleni védelmet kell biztosítani azokban az esetekben, amikor a munkavégzés magassága meghaladja a 2,00 m-t; födémek, tetők, mennyezetek, felülvilágítók, aknák megnyitásakor vagy építésekor; a 2,00 m magasságot meghaladó tetőn végzendő munkáknál és a hozzá vezető utakon, valamint a lapos és alacsony hajlású (20° alatti) tetők esetében, amennyiben a munkavégzés helyszíne a szintkülönbség szélétől 2,00 m-nél közelebb van. Balesetet követően az épület tulajdonosának és a tervező építésznek/mérnöknek a felelőssége vizsgálandó.

• EN 361:2002 Személyi védőfelszerelések lezuhanás ellen - testhevederek
• EN 362:1992 Személyi védőfelszerelések lezuhanás ellen - kötélzetek
• EN 363:2008 Személyi védőfelszerelések lezuhanás ellen – lezuhanás elleni rendszerek
• EN 364:1992 Személyi védőfelszerelések lezuhanás ellen – ellenőrző vizsgálatok berendezései
• EN 795:2012 Személyi védőfelszerelések lezuhanás ellen – kikötési pontok vizsgálata
• 89/686/EWG Irányelvek – harmonizált 18-2008. (XII.3) SzMM rendelet

Előnyök

#Normán felüli biztonság
A DiaSafe® rendszerek az irányadó normákban megadott vizsgálati terheléseken felül is bevizsgálásra kerültek.

#Hőhídmentes beépítés
Ellentétben a kötőelemekkel a szerkezethez rögzített kikötési pontokkal, a DiaSafe® rendszerek hőhídmentesen kerülnek beépítésre, így járulva hozzá az energia- és költséghatékonysághoz.

#Ipari környezet, tengerpart közeli alkalmazhatóság
A gondos alapanyag- és acélminőség-választásnak köszönhetően a DiaSafe® rendszerek beépíthetőek savas esővel súlytott ipari és tengerparti, sós levegős környezetben is.

#A tetőszigetelés védelme
A DiaSafe® rendszerek leterheléssel rögzülnek, így a beépítésnél nem sérül a tetőszigetelés, utólagos szigetelési munka nem szükséges.

##Gyors és könnyű beépítés
A rendszer kevés összetevőből áll, emiatt a beépítés egyszerű és időigénye rendkívül alacsony.

#Tetőtípustól független beépítés
A DiaSafe® rendszerek egyaránt felépíthetőek egyenes vagy fordított rétegrendű tetőszerkezetekre.

#Oszloptávolság
Az tetőfelületek jellemzőitől függően (magasság, forma, stb.) a DiaSafe rendszerek oszlopai akár 8 m-es távolságra is elhelyezhetőek.

#Minimális statikai terhelés
Kiegészítő biztonsági szőnyeg alkalmazásával 30 kg/m2 - es leterhelősúly elengendő a rendszer stabilizációjához.

#Attikatávolság
Igény esetén (pl. napelemrendszer felállításakor) a leterhelősúly növelésével a rendszer közvetlenül a tetőattika mentén is felállítható.

#Többszemélyeshasználhatóság
Mind a sorolt (Multi-Line) mind a szoliter (Duo) rendszer alkalmas több személy egyidejű biztosítására a D.A.CH.S irányelveknek megfelelően.

#Visszatartó rendszer
Visszatartó rendszerként történt tervezés és beépítés esetén a munkát végző személy nem kerülhet olyan pozícióba, amelyből megtörténhet a leesés.

#Felfogó rendszer
Felfogó rendszerként történt tervezés és beépítés esetén a rendszer a zuhanó testet csillapítottan felfogja, így védve a felhasználót a leesés következményeitől.

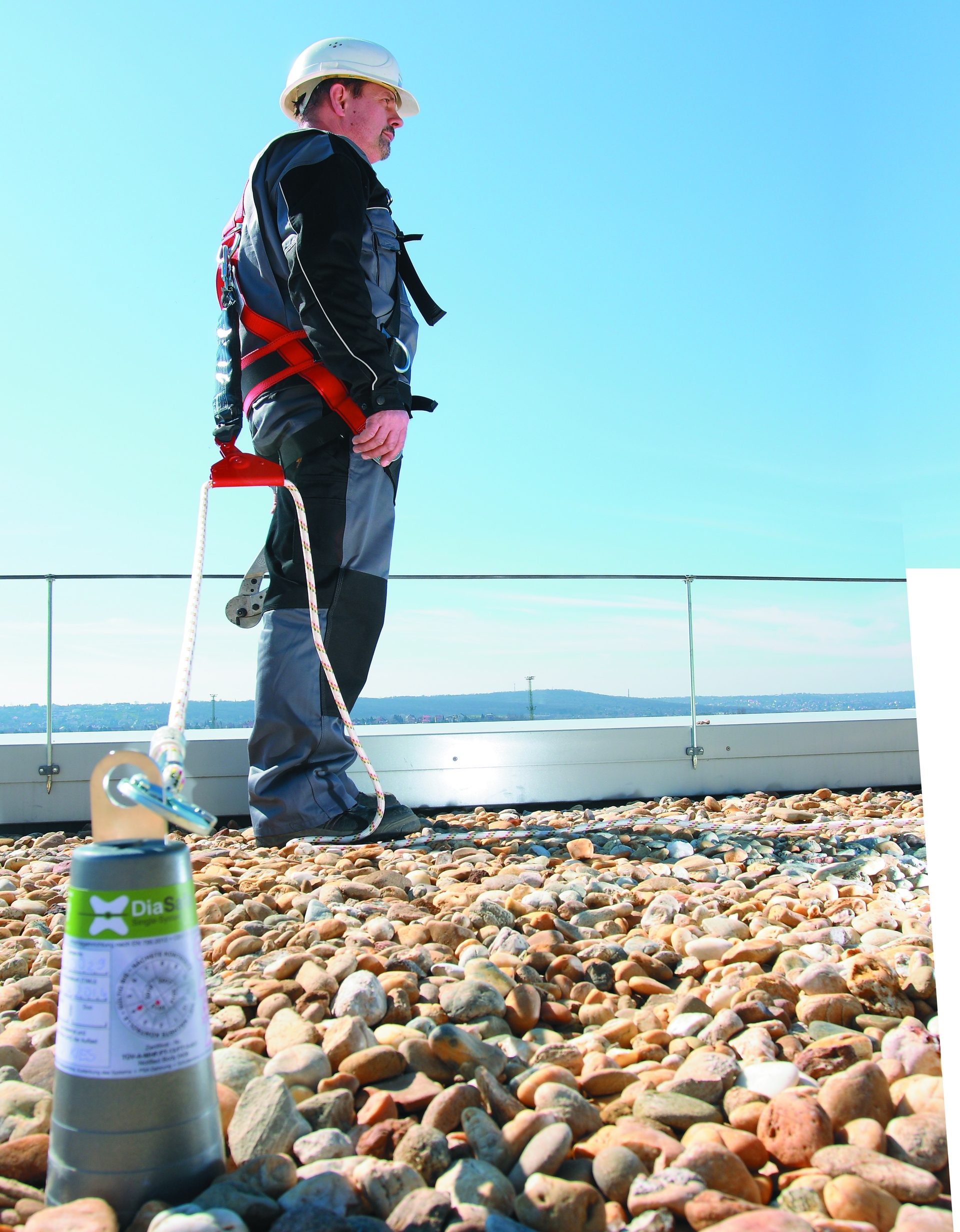

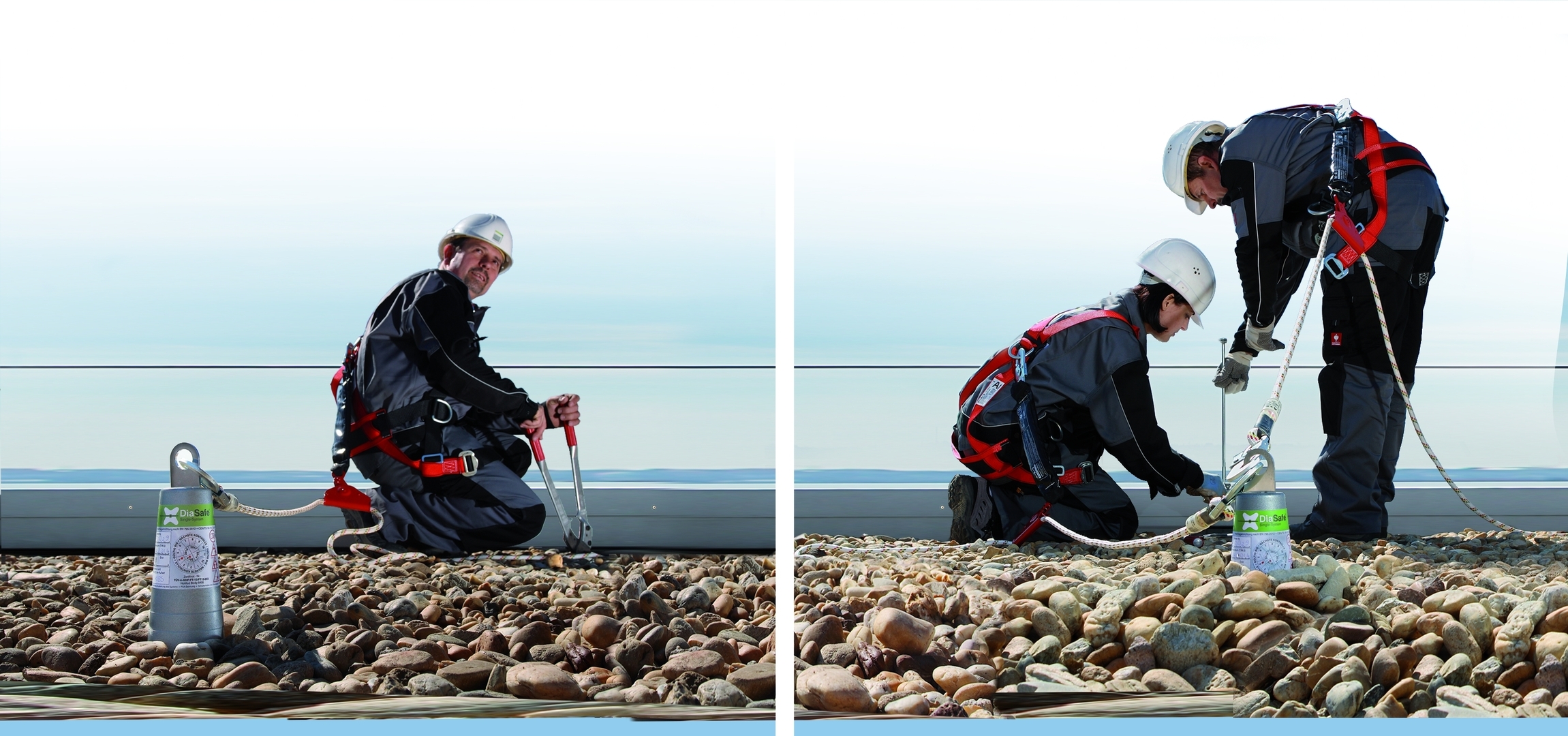

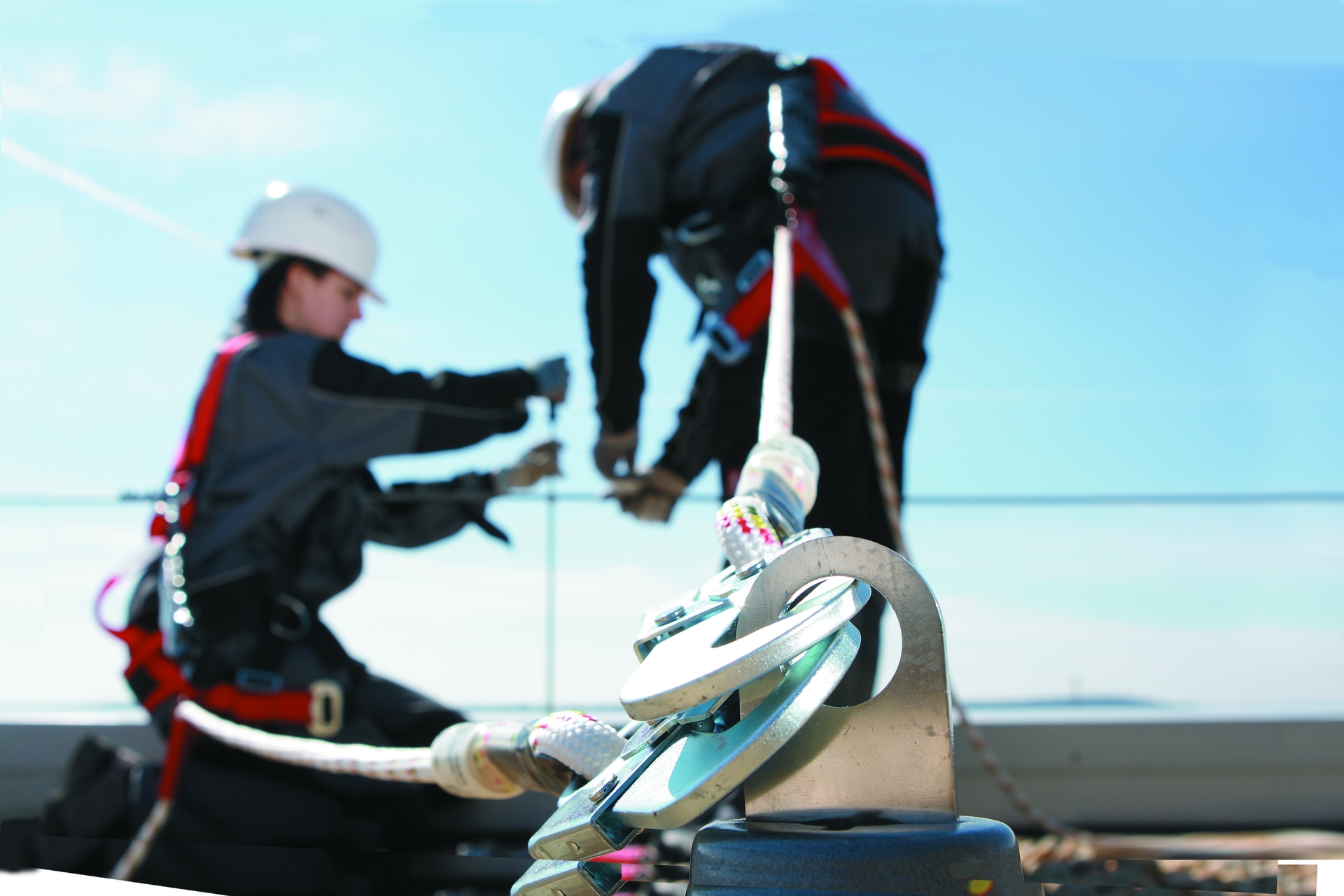

DIASAFE® SINGLE-SYSTEM SOLO, DUO

Használat
Az európai uniós norma EN795:2012 és a D.A.CH.S irányelvek egyaránt előírják a biztonsági kikötési rendszereket használó személyek oktatását. A gyártó által végzett oktatás során a rendszerhasználat gyorsan elsajátítható. A személyi védőfelszerelés (hevederzet) karabínerje csatlakoztatásra kerül a DiaSafe® Solo/Duo rendszeren kiképzett fogadófülhöz. A terveken megadott kötélhossznál a biztonsági védőfelszerelés kötélzete mindig feszesen tartandó.

Rendszerösszetevők

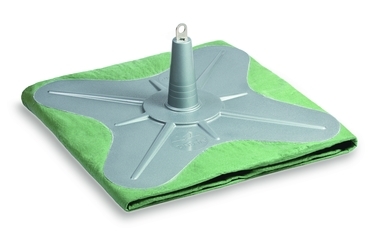

#Beépítéshez előszerelt rendszerelem
Amőba formájú ellenszánba intergrált biztonsági leterhelő szőnyeg, amely tartalmazza az energia-abszorpciós elemmel ellátott tartóoszlopot az ellenszán erősített kúpjába csúsztatva.

Min. leterhelés:
Solo-rendszer: 80,kg/m2 *
Duo-rendszer: 200,kg/m2 *
Kiegészítő leterhelő biztonsági szőnyeggel 30 kg/m2 *

* #A leterhelési súlyadatok az amőba ellenszánba integrált szabványszőnyegre vonatkoznak. A használati utasítás és gyártó által készített terveknek megfelelően a leterhelési súly akár 30 kg/m2-re, illetve a leterhelő szőnyeg mérete akár 1 m2-re is csökkenthető az adott tetőfelület jellemzőinek megfelelően.

Esési energia csillapítása
Az oszlopba integrált energia-abszorpciós elem elnyeli az esésből eredő energiát, úgy hogy közben véd a zuhanás megállításából fakadó, testre ható rántásszerű erőhatástól.

Beépítés
1. A DiaSafe Solo/Duo rendszert a beépítési tervnek megfelelően ráhelyezzük a védő/szűrő geotextília rétegre.

2. Az amőba formájú ellenszánba integrált biztonsági leterhelő szőnyeget gyűrődésmentesen kihajtogatjuk (kihajtott méret 3×3m)

3. A leterhelő anyagot legalább a minimális leterhelő súlynak megfelelően terítjük a korábban kihajtott leterhelő szőnyegen.

4. Felragasztjuk a kontroll etikettet és az érvényességi matricát. A rendszer használhatóságát a gyártó által kiképzett okleveles szakkivitelező által hitelesített kontrolletikett és érvényességi matrica igazolja!

5. Regisztráció
A rendszert a szériaszám felhasználásával regisztráljuk a diasafe.diadem.com online rendszeren.

Használati irány
A rendszer horizontális síkban bármely irányban használható.

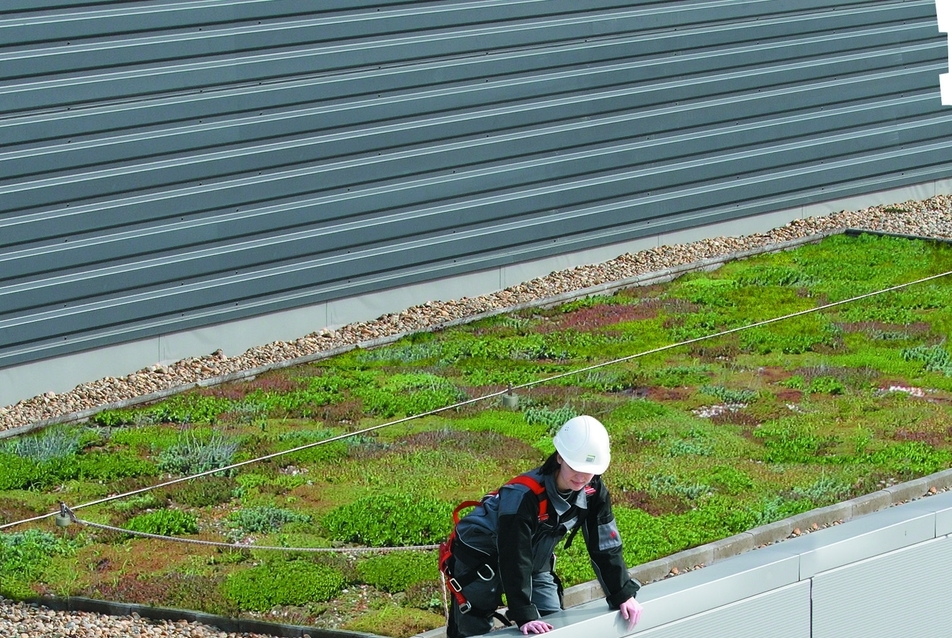

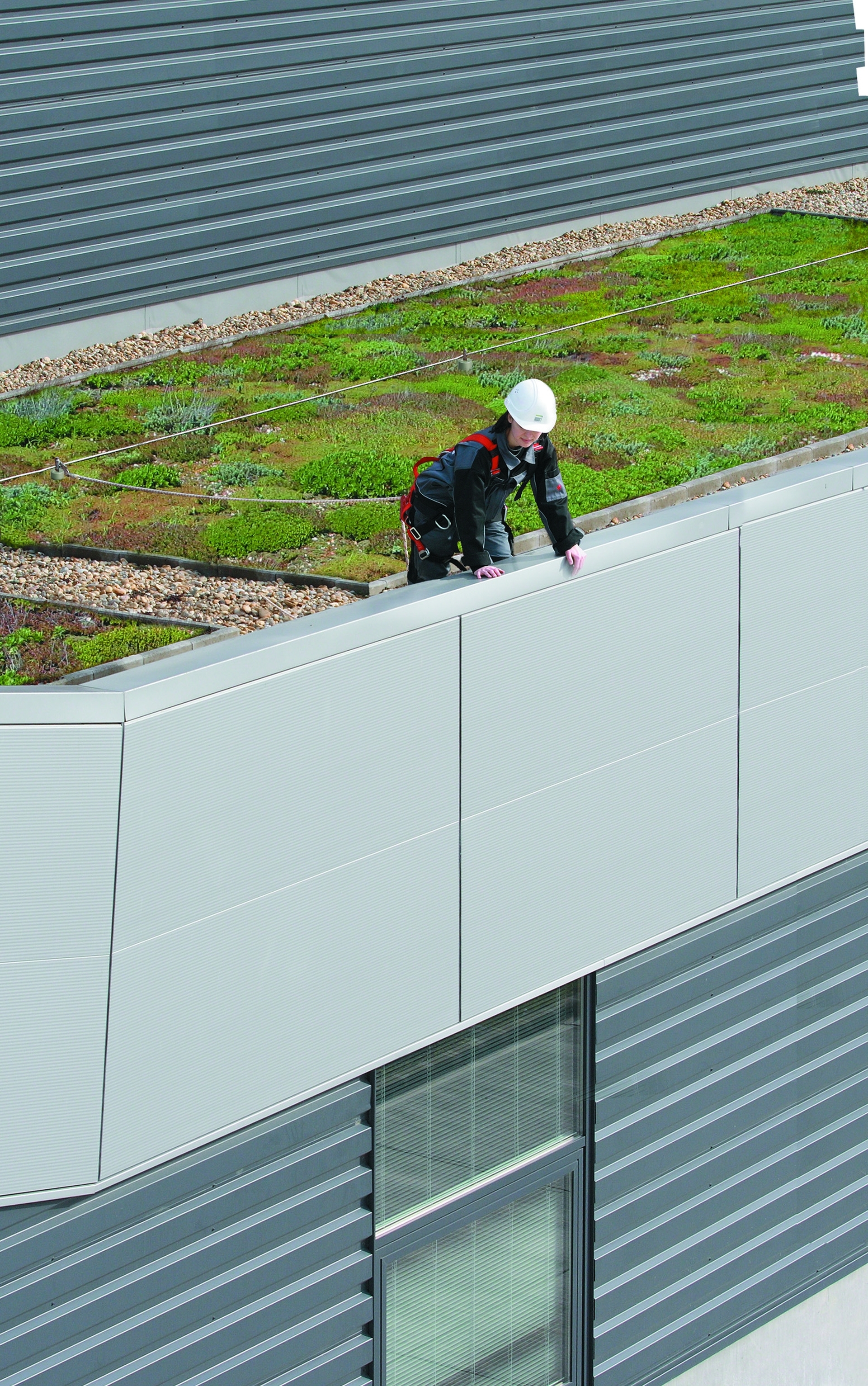

DIASAFE® LINE-SYSTEM MULTI

Alkalmazás
A DiaSafe® Line-System „Multi“ rendszernél a személyi védőfelszerelés kötelének karabínerjét mindig az oszlopokat összekötő acélsodronyhoz rögzítjük, ezzel biztosítva a munkát végző személy szabad mozgását. A DiaSafe® Line-System „Multi“ sorolt rendszernél minden második oszlopközben rögzítheti magát egy felhasználó, így téve eleget a D.A.CH.S irányelveknek, amely tiltja az egyedül történő munkavégzést a lapostetőkön.

Rendszerösszetevők

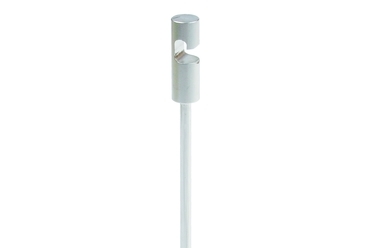

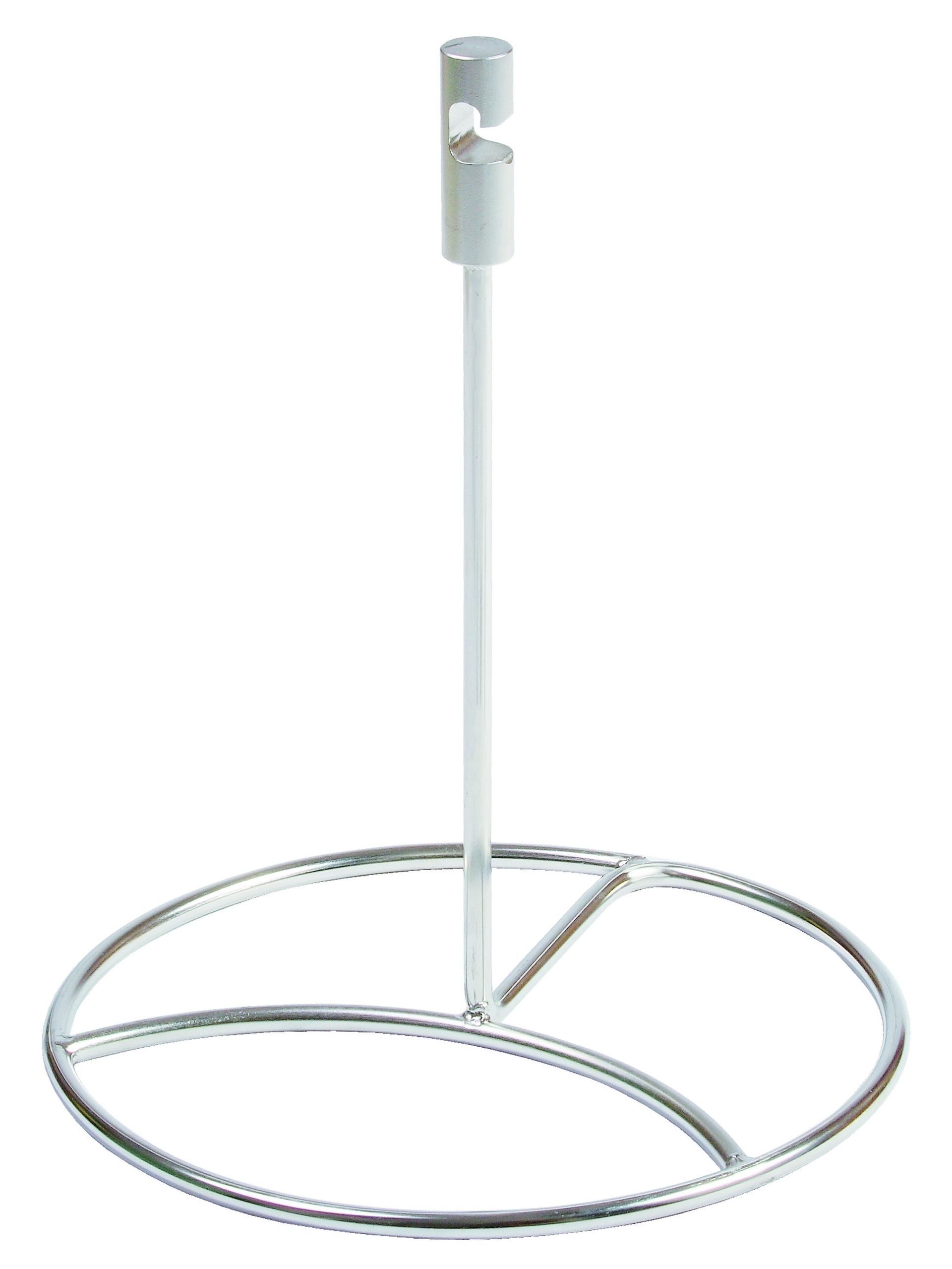

#DS-Line tartóoszlop
Rozsdamentes rugóacélból készült oszlop.
A rétegrend vastagságától függően az oszlop-
magasság 30-140 cm között változhat.

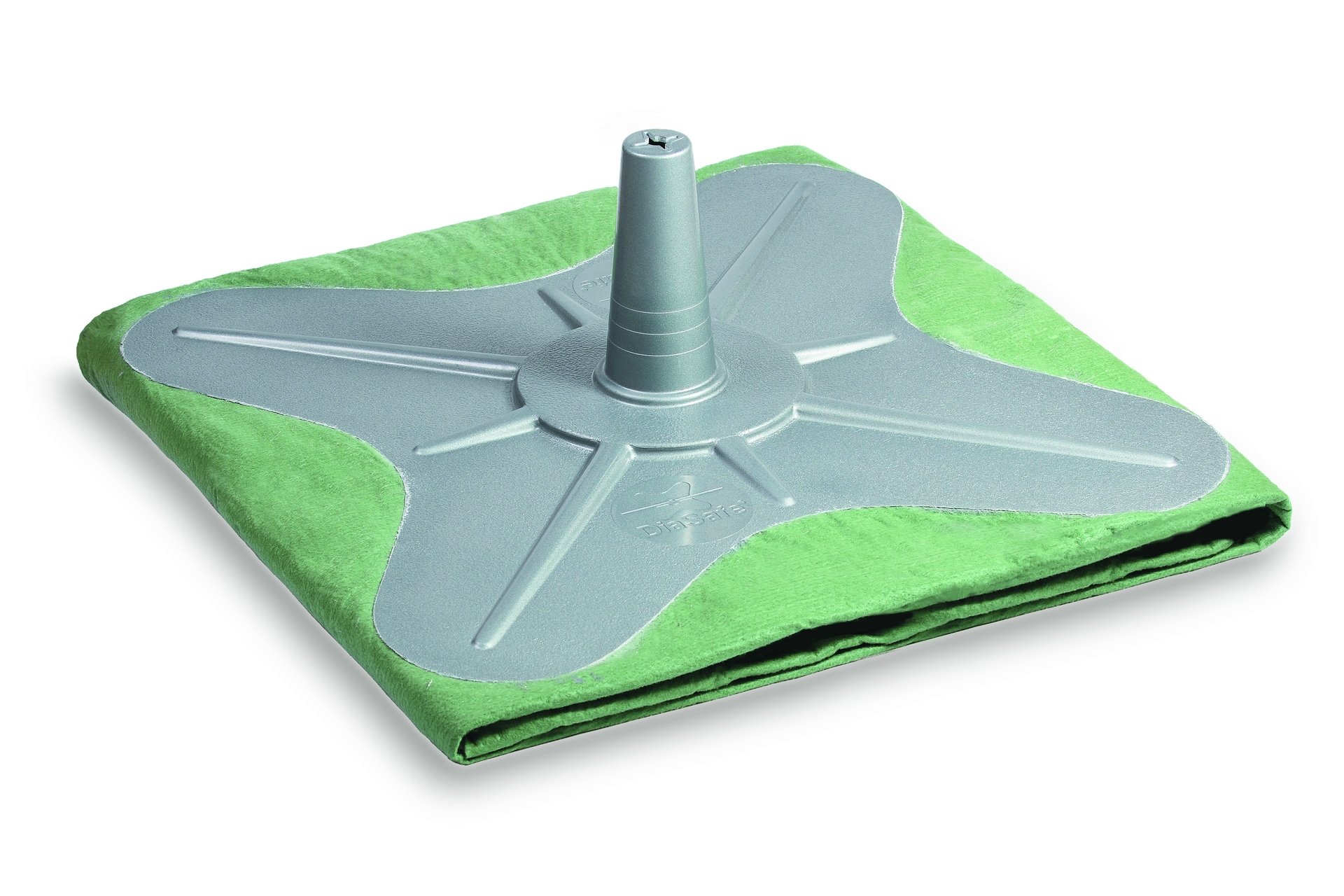

#Amőba formájú ellenszán
integrált biztonsági leterhelő szőnyeggel
A statikailag méretezett és formált ellenszán az integrált biztonsági leterhelő szőnyegre kerülő réteggel biztosítja a DiaSafe Multi-Line rendszer működését.

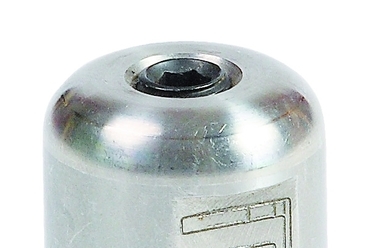

#Rögzítő fej
Bajonettzáras szerkezetű konstrukció rozsdamentes nemesacélból, mely a sodrony rögzítésére szolgál az oszlop tetején. A rögzítés egy hernyócsavar segítségével történik.

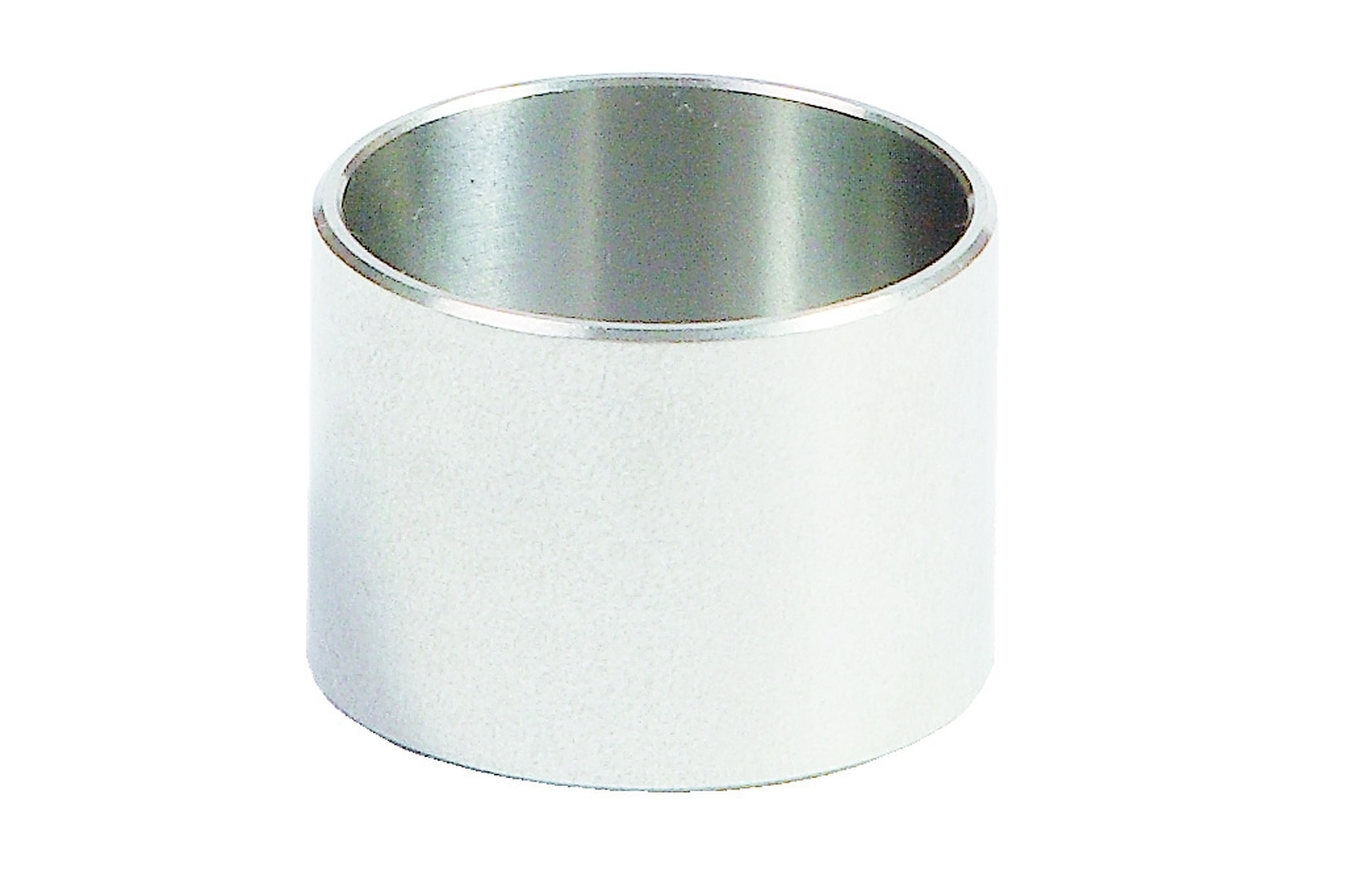

Szorítógyűrű
A rozsdamentes acélból készült gyűrű védi a rögzítőfejet az esetlegesen előforduló szakszerűtlen szerelésből eredő deformációtól.

#Négyszögletű gyűrű
A sodrony végeinek rögzítésére szolgál.

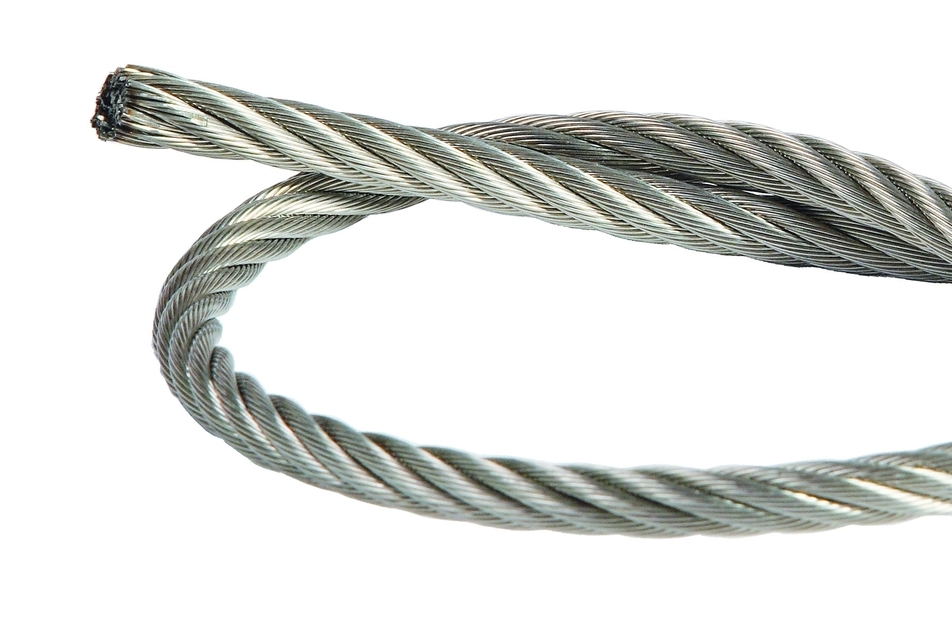

Kikötésisodrony
A nagy szakítószilárdságú rozsdamentes acélból készült sodronykötél köti össze a rendszer oszlopait. E sodronyhoz csatlakozik a személyi védőfelszerelés karabínerje.

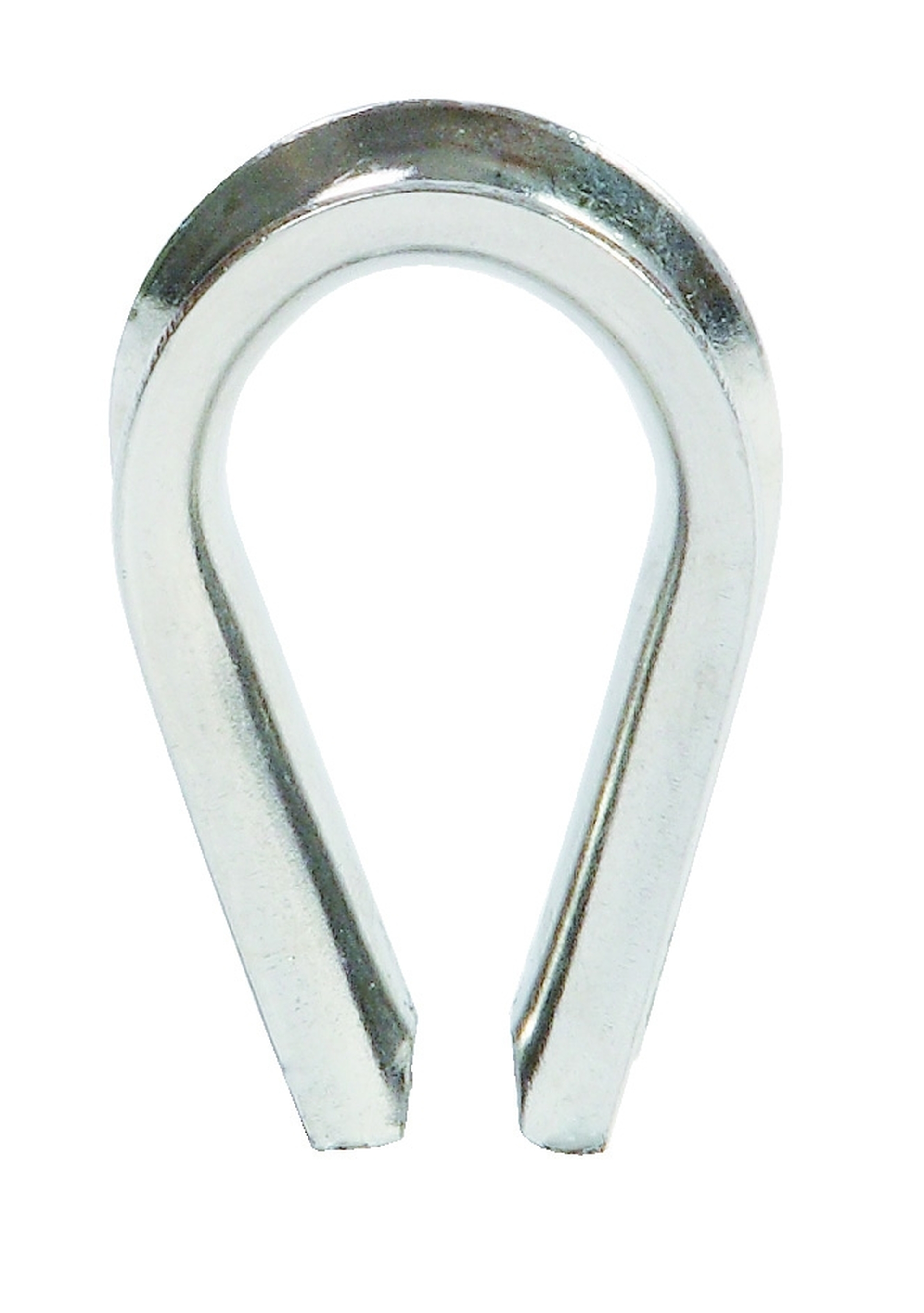

Kötélszív
A kötélszív biztosítja a szakszerű sodrony-lezárást.

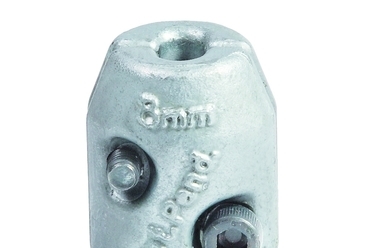

#Sodrony-dióbilincs
A dióbilincs rögzíti a sodronyt a lezárásoknál.

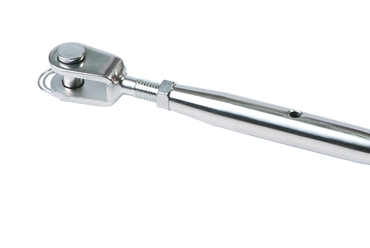

#Sodronyfeszítő
Az acélsodrony feszítését szolgálja az utolsó oszlopközben.

Min. leterhelés
Line-System:#80 kg/m2 *
Kiegészítő szőnyeg használatával:#30 kg/m2 *-tól

#Több személy védelme
Mindegyik rendszerünk alkalmas arra, hogy egyidejűleg több személy köthesse ki magát.

#Többféle oszloptávolság
Az igényektől és a tető helyzetétől függően az oszlopok akár 8 méter távolságra is elhelyezkedhetnek egymástól.

Beépítés

1. A DS-Line tartóoszlopot a beépítési tervnek megfelelően ráhelyezzük a védő/szűrő geotextília rétegre.

2. Az amőba formájú ellenszánt ráhúzzuk a tartóoszlopra, majd az integrált biztonsági leterhelő szőnyeget gyűrődés-mentesen kihajtogatjuk.

3. A leterhelő anyagot legalább a minimális leterhelő súlynak megfelelően terítjük a korábban kihajtott leterhelő szőnyegen.

4. A rendszer leterhelését követően az acélsodronyt oszlopról-oszlopra haladva
a tartóoszlopokba fűzzük és a rögzítőfejjel rögzítjük.

5. Felragasztjuk a kontroll etikettet és az érvényességi matricát. A rendszer használhatóságát a gyártó által kiképzett okleveles szakkivitelező által hitelesített kontrolletikett és érvényességi matrica igazolja!

6. Regisztráció
A rendszert a szériaszám felhasználásával regisztráljuk a diasafe.diadem.com online rendszeren.

Mások mondták…
#Dipl-Ing Dietmar Rieger
Építésügyi szakértő, statikus
ISAQ Intézet – Németország

A gyártó közvetlenül a kikötési rend-szerekre vonatkozó új európai norma (EN795:2012) elfogadását követően egy olyan biztonsági rendszert fejlesztett ki, amely nemcsak teljesíti a norma követelményeit, hanem többszörösön túl is teljesíti azokat.

• Szükséges-e rögzíteni a DiaSafe® rendszereket az épületszerkezethez?

A DiaSafe® rendszerek leterheléssel rögzülnek, ezért nem szükséges a tetőszigetés áttörése és az épületszerkezethez való rögzítés.

• #Hány felhasználó veheti igénybe egyidejűleg a rendszert?

A DiaSafe® Solo rendszert egy felhasználó, a Duo rendszert két felhasználó, míg a Line-“Multi" sorolt rendszert korlátlan számú munkát végző személy használhatja, amíg biztosított, hogy két felhasználó között egy oszlopköz használatlanul marad.

• #Használható a rendszer azt követően, hogy az felfogott egy esést?

A károsodott rendszerelemek szakszerű cseréjét, majd az újboli üzembe állítást követően a rendszer a korábbiaknak megfelelően használható.

Kiírási szöveg

 #DIADEM® DiaSafe® – Single – System „Solo" / „Duo" szoliter leesés elleni és visszatartó rendszer CE minősített, leterheléssel rögzített leesés elleni és visszatartó rendszer egy („Solo") vagy két („Duo") felhasználó általi használatra EN795:2012 („Solo") és CEN/TS 16415:2012 („Duo") normák alapján vizsgálva, a vízszigetelés áttörése nélkül rögzítve, DS-amőba ellenszánnal, üvegszálerősítésű merevítőkúppal és figyelemfelkeltő zöld színű integrált biztonsági szőnyeggel, savas ipari és sós tengerparti környezetnek is ellenálló rozsdamentes acélból készült DS-Single tartóoszloppal és beépített energia-abszorpciós elemmel, rétegvastagság jelzéssel a merevítő kúpon, száraz állapotban 80 kg/m2-es leterhelő súllyal (kiegészítő FGT-180 biztosági szőnyeggel 30 kg/m2-es leterhelő súlytól) „Solo" esetén vagy 200 kg/m2 „Duo" esetén, teljes felületen leterhelve, a gyártói utasításnak és szándéknak megfelelő módon, a gyártó által készített és az építész által jóváhagyott terv alapján átadásra készen szállítva és szerelve.

Kiegészítő információk

A tetőszigetelésre ható maximális húzófeszültség szakvélemény alapján: o-=0,00155 N/mm2

Leterhelendő felület: 3 m × 3 m DiaSafe® – Single – System „Solo" / „Duo" rendszerenként szokványos felépítés esetén, könnyített rétegrendnél legfeljebb 5 m × 8 m nagyságú kiegészítő FGT-180 biztonsági szőnyeggel

Beépítés a gyártó által jóváhagyott tetőfelépítésre, a gyártói tervnek megfelelően az építész, a műszaki ellenőr és az építésvezető által jóváhagyva

A rendszer átadási folyamata során az ellenőrző matrica, a beépítési terv és a használati utasítás a rendszertulajdonosnak átadandó

Ellenőrzés és karbantartás az EN795:2012-es normának megfelelően 12 havonta a rendszerátadás időpontjától

Használat a rendszerrel kompatibilis biztonsági védőfelszereléssel – például DIADEM® PSA

Objektumfüggő rendszerinformációk

DIADEM® DiaSafe® – Single – System „Solo" / „Duo": ............ darab
Gyártmány: DIADEM® DiaSafe® – Single – System „Solo" / „Duo"
Gyártói tanúsítvány: APP Kft. (H-9028 Győr, Fehérvári út 75.)

Weboldal

Kiírási szöveg

 #DIADEM® DiaSafe® - Line – System „Multi"
sorolt leesés elleni és visszatartó rendszer CE minősített, leterheléssel rögzített leesés elleni és visszatartó rendszer EN795:2012 norma alapján vizsgálva (2013.01.31-e óta érvényben), „A" és „C" osztályba sorolva, a vízszigetelés áttörése nélkül rögzítve, 8 mm-es nemesacél sodronnyal, DS-amőba ellenszánnal, üvegszálerősítésűmerevítőkúppal és figyelemfelkeltő zöld színű integrált biztonsági szőnyeggel, savas/lúgos ipari és sós tengerparti környezetnek is ellenálló rozsdamentes acélból készült rendszerösszetevő elemekkel, rétegvastagság jelzéssel a merevítő kúpon, száraz állapotban 80 kg/m2-es leterhelő súllyal (kiegészítő FGT-180 biztoságiszőnyeggel 30 kg/m2-es leterhelő súlytól) teljes felületen leterhelve, a gyártói utasításnak és szándéknak megfelelő módon, a gyártó által készített és az építész által jóváhagyott terv alapján átadásra készen szállítva és szerelve.

Kiegészítő információk

A tetőszigetelésre ható maximális húzófeszültség szakvélemény alapján: o-=0,00155 N/mm2

Több személy általi használatra engedélyezve – minden második mezőben egy felhasználó személy számára; mezőszélesség legfeljebb 8 m

Leterhelendő felület: 3 m?×?3 m DS-Line tartóoszloponként szokványos felépítés esetén, könnyített rétegrendnél legfeljebb 5 m?×?8 m nagyságú kiegészítő FGT-180 biztonsági szőnyeggel

Beépítés a gyártó által jóváhagyott tetőfelépítésre, a gyártói tervnek megfelelően az építész, a műszaki ellenőr és az építésvezető által jóváhagyva

A rendszer átadási folyamata során az ellenőrző matrica, a beépítési terv és a használati utasítás a rendszertulajdonosnak átadandó

Ellenőrzés és karbantartás az EN795:2012-es normának megfelelően 12 havonta a rendszerátadás időpontjától

Használat a rendszerrel kompatibilis biztonsági védőfelszereléssel – például DIADEM® PSA

Objektumfüggő rendszerinformációk

Darabszám DiaSafe® – Line tartóoszlop DS Amőba-ellenszán GFK-kúppal és terhelőszőnyeggel: ............ darab
FGL-50 nemesacél sodronyhossz: kb. ............ fm
Gyártmány: DIADEM® DiaSafe® - Line – System „Multi“
Gyártói tanúsítvány: APP Kft. (H-9028 Győr, Fehérvári út 75.)
