Katalán Kultúra Háza a Palotanegyedben – Somogyi András diplomaterve

2012.07.31. 11:40
MED

Somogyi András Marseille-ben töltött Erasmus-féléve alatt kapott inspirációt a diplomamunkájához, amelynek témájául egy közép-európai kisugárzású, nyitott katalán kulturális központ tervezését választotta. A koncepció a VIII. kerületi Palotanegyedbe, a Krúdy utcai Darshan Udvar telkére készült, ahol az új épület a telek hosszanti tűzfalához simul, helyet adva egy hidakkal tagolt, zöldbe ágyazott udvar számára, lehetőséget teremtve egy átjáró jövőbeli létesítésére is a Baross utca felé.

Építészeti műleírás

Témaválasztás

Az előző félévet Marseille-ben töltöttem Erasmussal. Ott nagyon sok katalán barátom lett, így került hozzám közelebb kultúrájuk, amely lényegesen eltér a spanyoltól. A katalánoknak nagyon erős az identitástudatuk, nem vallják magukat spanyoloknak. Mentalitásukat a nyugalom, megfontoltság jellemzi. Saját nyelvvel, történelemmel és kultúrával rendelkeznek, egyedi művészetük pedig befolyásolta a 20. század építészeti és képzőművészeti formavilágát is: elég csak Antoni Gaudít, Salvador Dalít, Pablo Picassót és Joan Mirót említeni. A kortárs építészetben is az élmezőnyben vannak, jeles képviselői: Carlos Ferrater, Enric Miralles, RCR. Ezt a kultúrát hivatott bemutatni a Katalán Kultúra Háza (Casa Català).



Helyszínfotó - fotó: Somogyi András
1/43
Helyszínfotó - fotó: Somogyi András

Helyszínfotó - fotó: Somogyi András
2/43
Helyszínfotó - fotó: Somogyi András

Helyszínfotó - fotó: Somogyi András
3/43
Helyszínfotó - fotó: Somogyi András

Helyszínfotó - fotó: Somogyi András
4/43
Helyszínfotó - fotó: Somogyi András

Helyszínfotó - fotó: Somogyi András
5/43
Helyszínfotó - fotó: Somogyi András

Helyszínfotó - fotó: Somogyi András
6/43
Helyszínfotó - fotó: Somogyi András





A Katalán Kultúra Házát a Ramon Llull Intézet működtetné, amelynek az a célkitűzése, hogy a katalán nyelvet és kultúrát terjessze a világban. Képviseleteit a világ különböző pontjain hozza létre: Barcelonán és Palma de Mallorcán kívül Londonban, Párizsban, Berlinben és New Yorkban találhatjuk meg képviseleteiket. Közép Kelet-Európában nincsenek jelen, Budapest pedig kiváló adottságokkal rendelkezik ahhoz, hogy helyet adjon egy kulturális központnak.

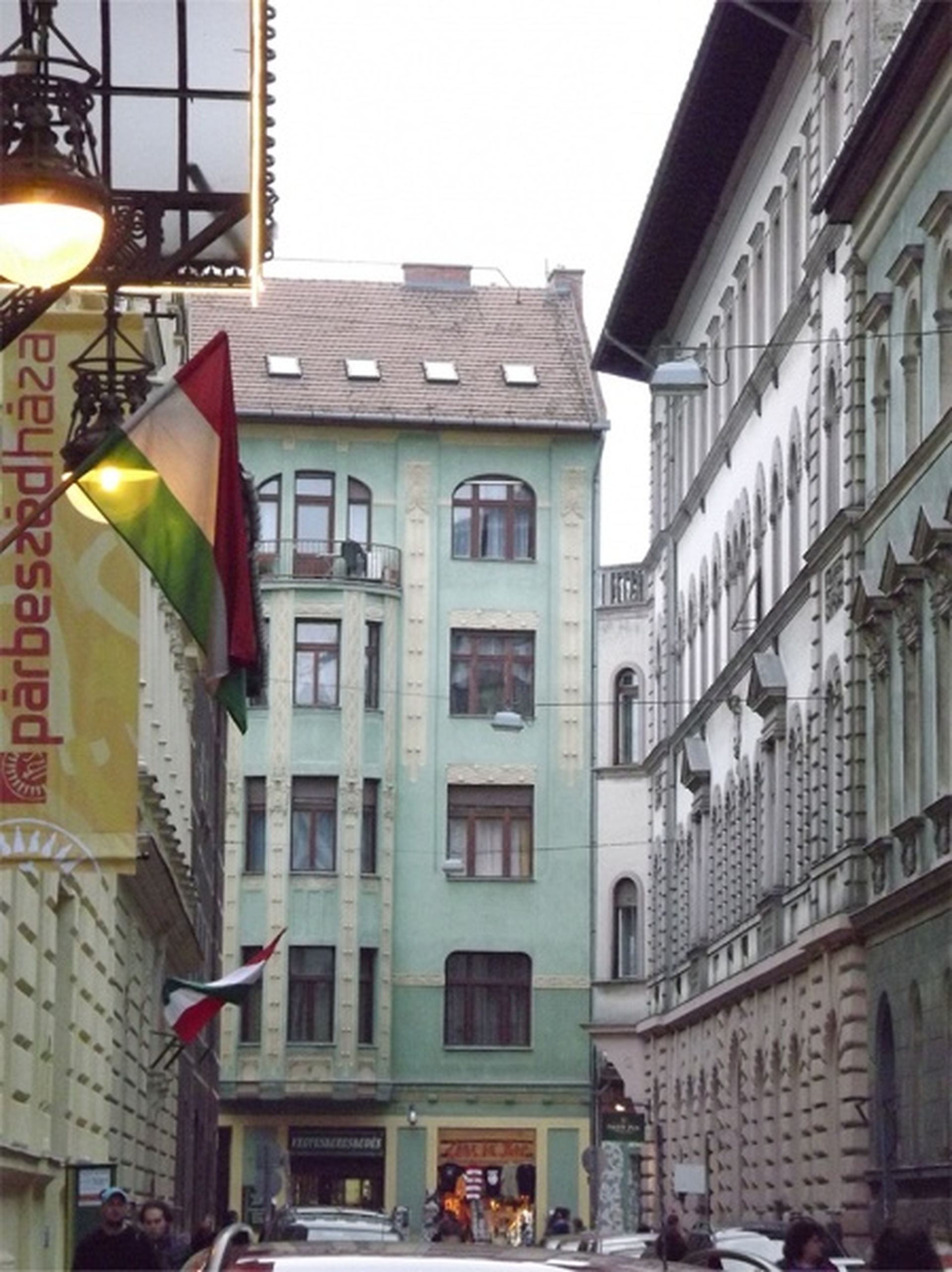

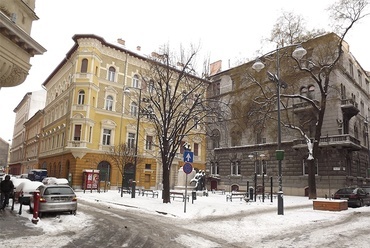

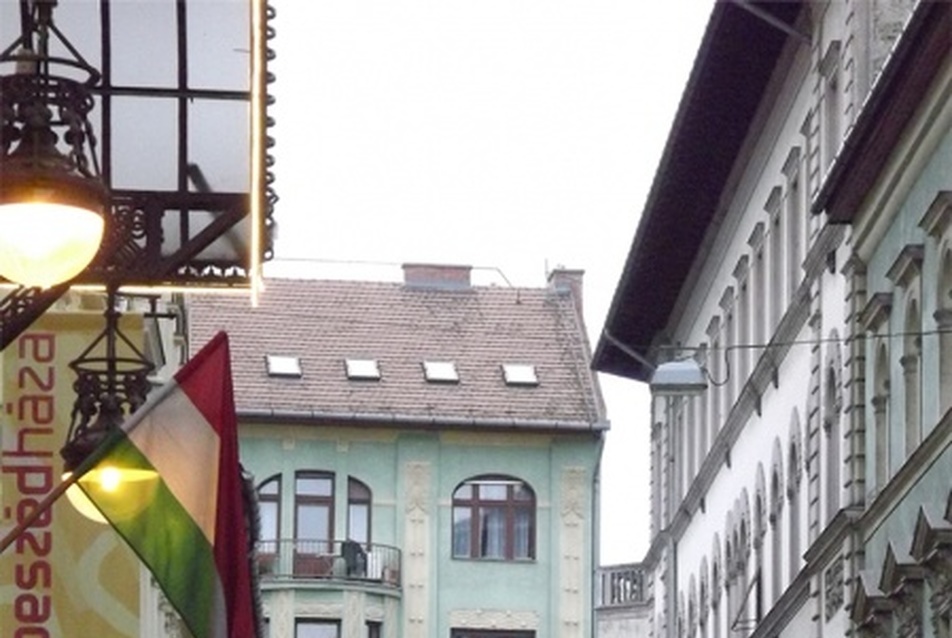

Tervezési helyszín

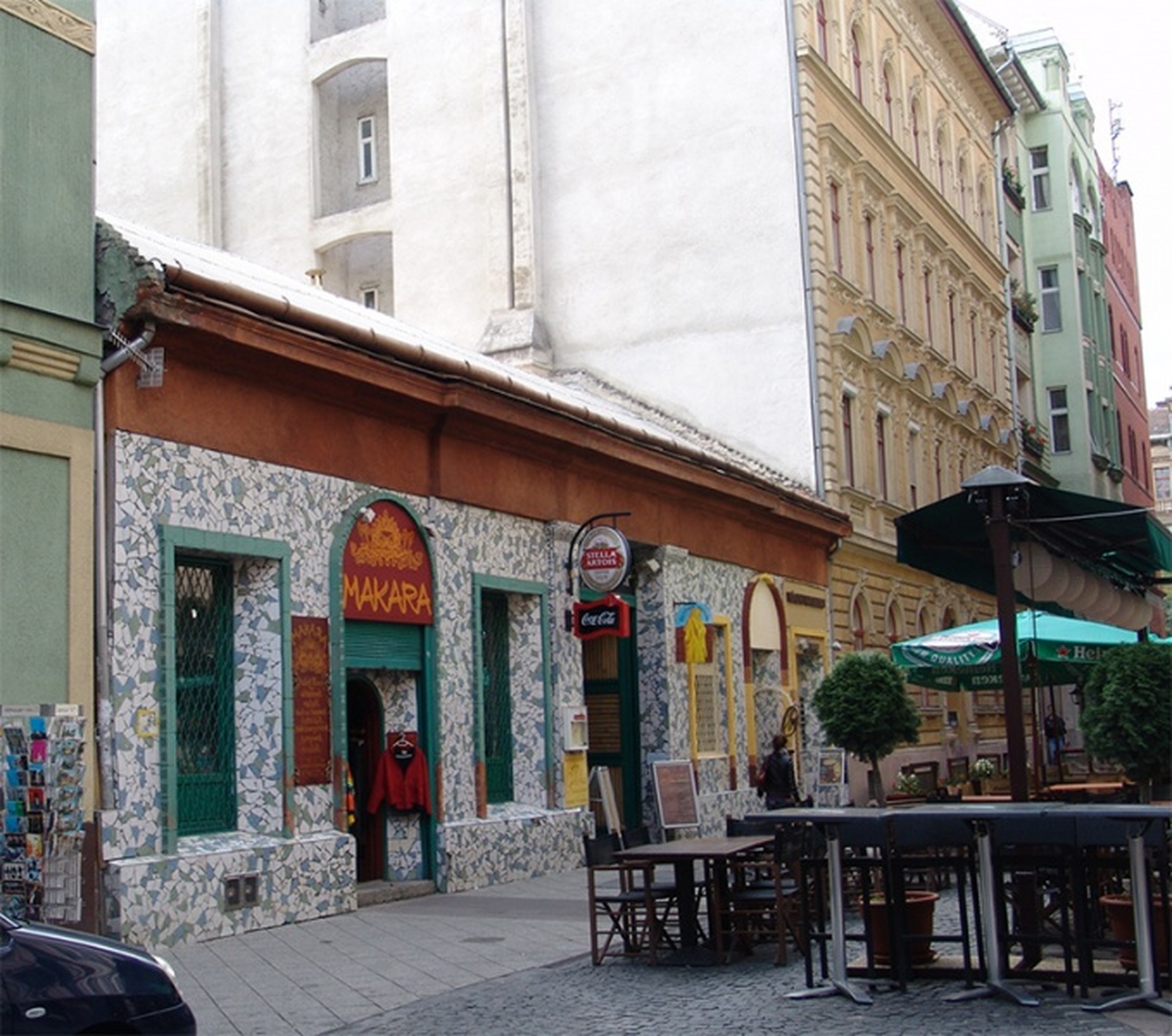

A tervezési helyszín a Palotanegyedben, a Krúdy Gyula utca sétálóutcás részén, a Mikszáth Kálmán tér és Lőrinc pap tér közötti szakaszon található Darshan Udvar helyére ékelődik be. Jelenleg egy étterem és szórakozóhely működik itt. A beépítés a múltban is mindig egyszintes volt, a pesti bérházépítési láz erre a telekre soha nem jutott el. A volt klasszicista keretes beépítés homlokzata mára teljesen megsemmisült, helyette a Darshan kirívó kerámia mozaikja alkotja az utcaképet. Az épület a 3-4 szintes lakóházak között foghíjként fogható fel.



Koncepció - Somogyi András diplomaterve
7/43
Koncepció - Somogyi András diplomaterve

Koncepció - Somogyi András diplomaterve
8/43
Koncepció - Somogyi András diplomaterve

Koncepció - Somogyi András diplomaterve
9/43
Koncepció - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
10/43
Makettfotó - Somogyi András diplomaterve

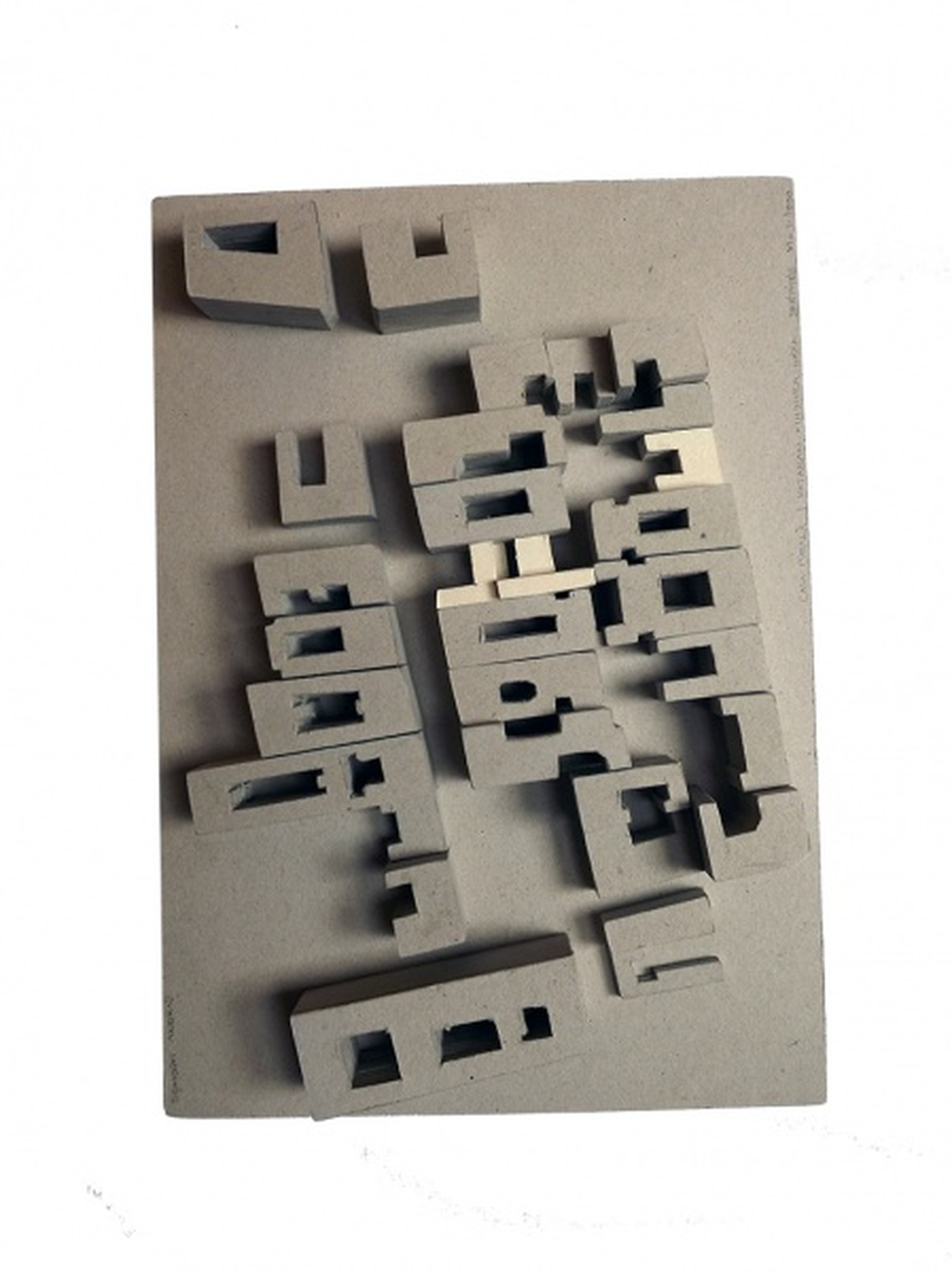

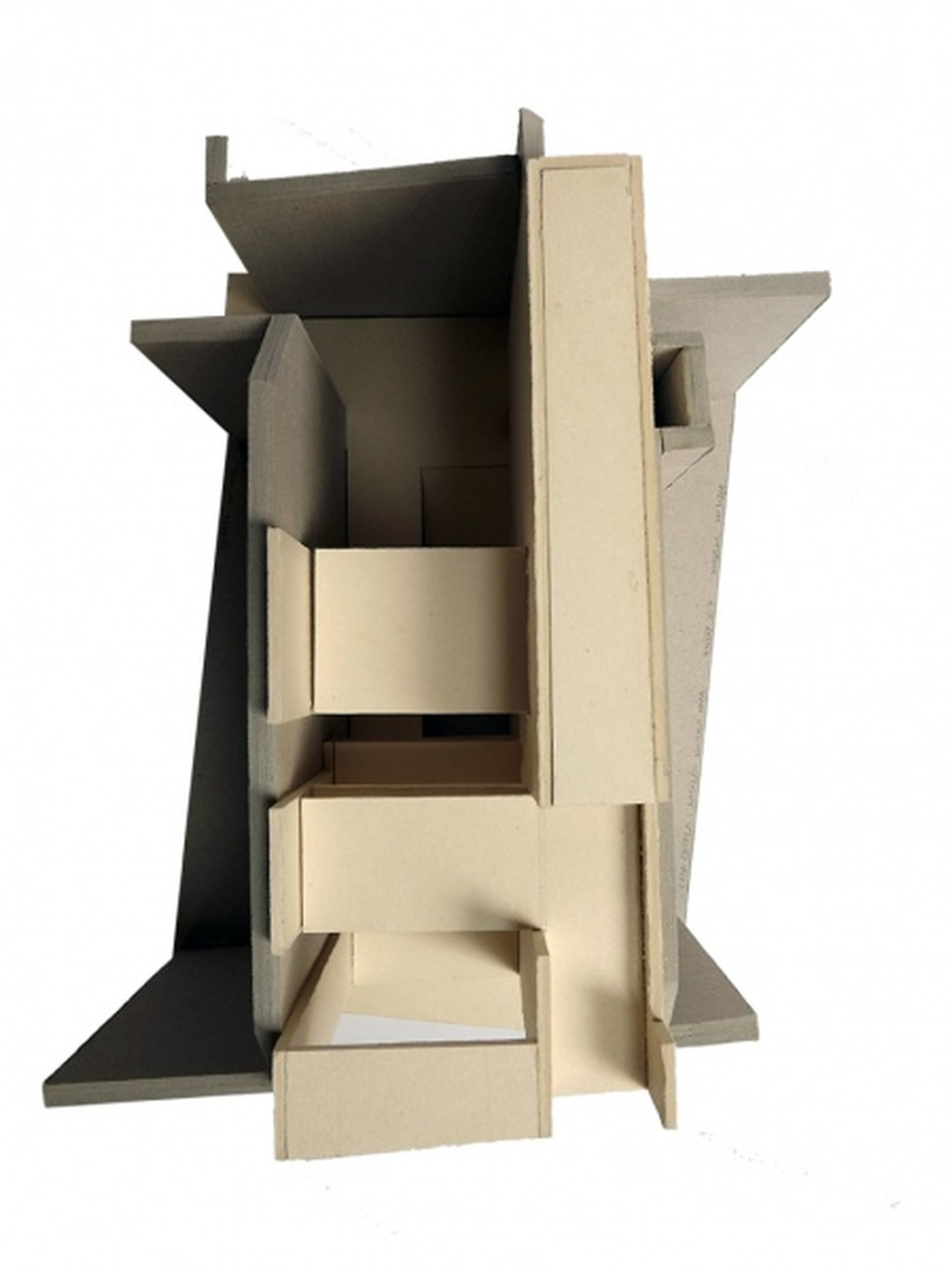

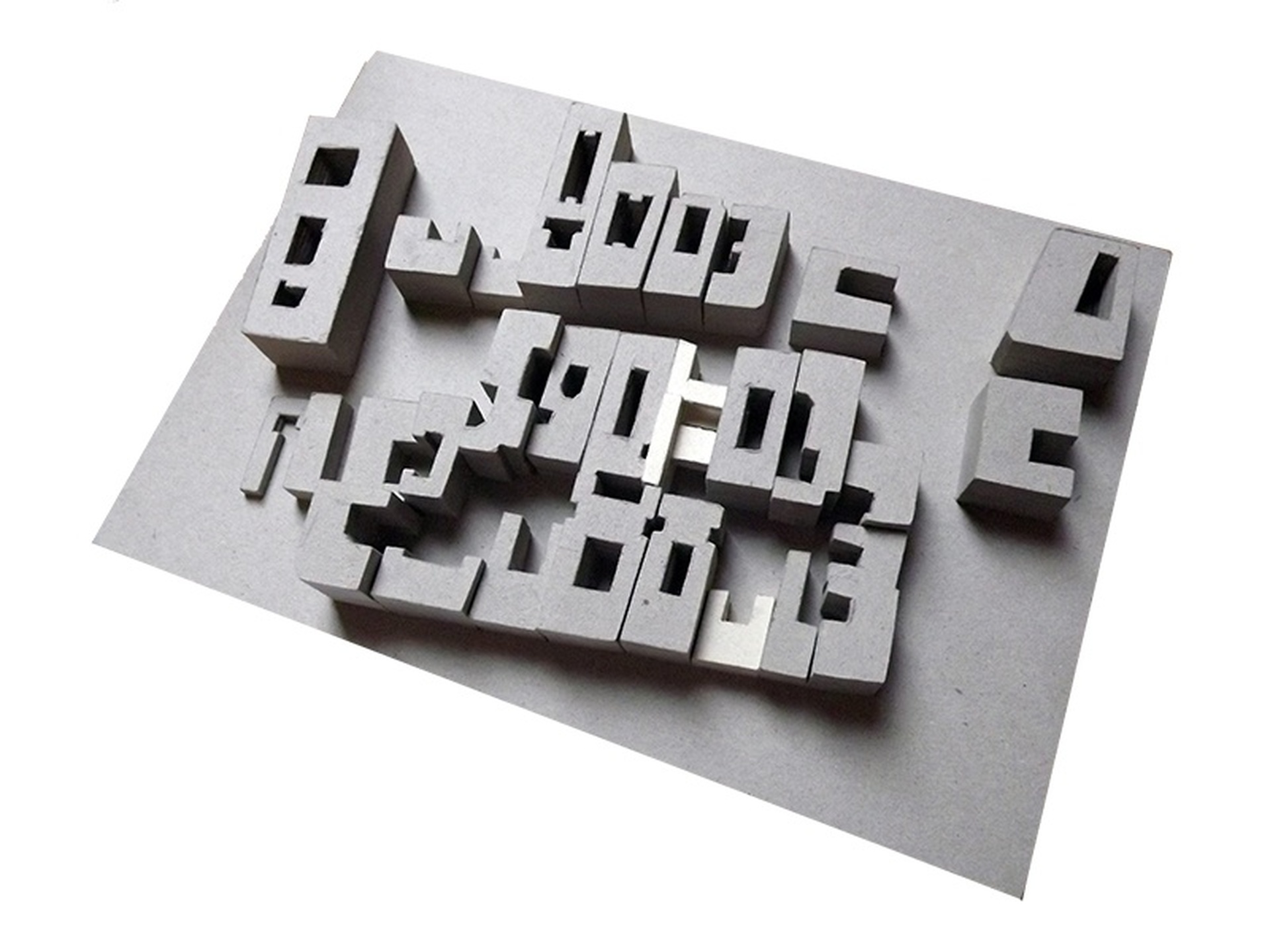

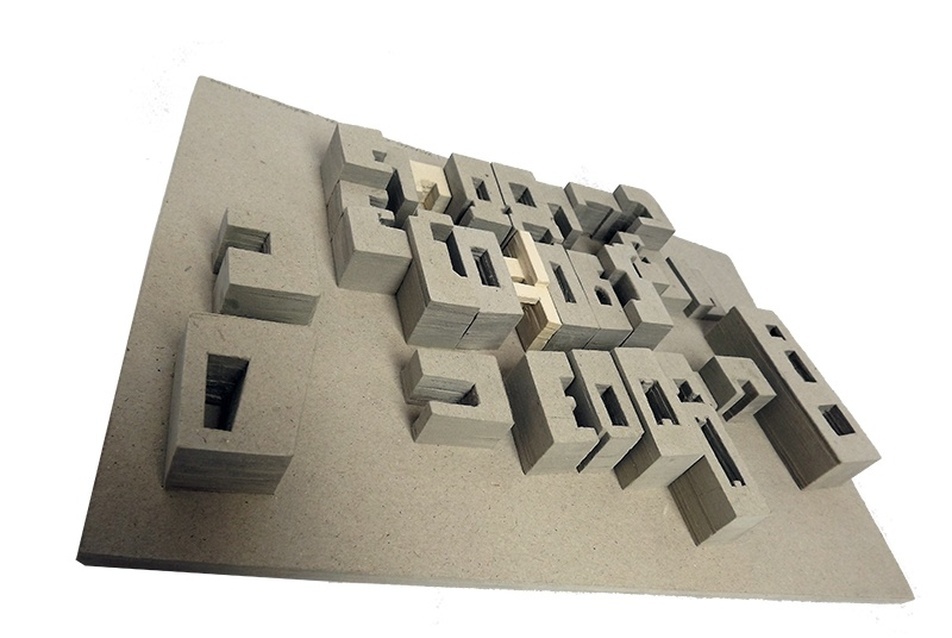

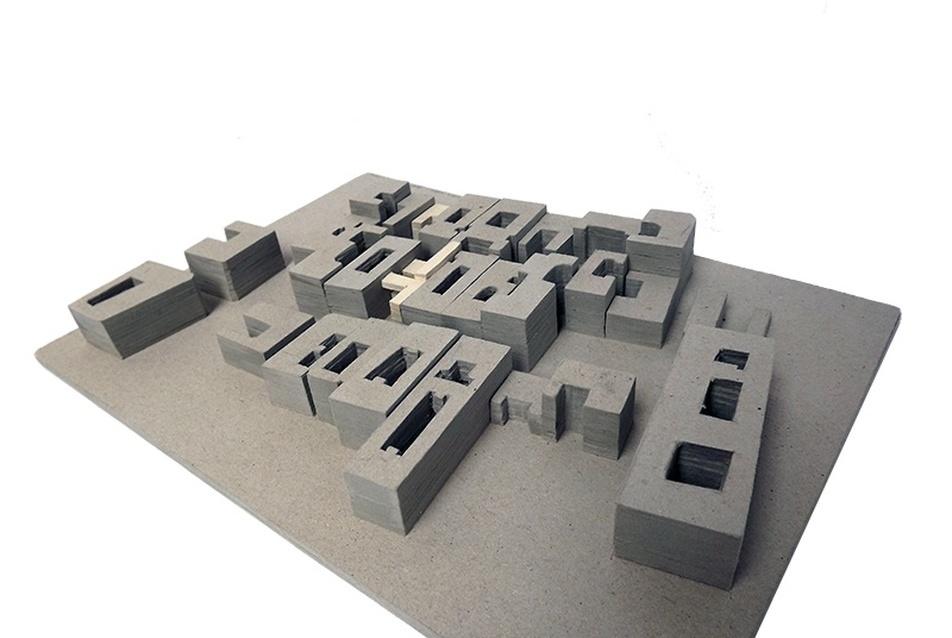

Beépítési koncepció

Ahhoz, hogy egy kultúra a mai világban fenn tudjon maradni, nyitottnak kell lennie, nem szabad elzárkóznia a külvilágtól. Nagyon fontos, hogy párbeszédben álljon a világ többi kultúrájával, csak így tud az idővel haladni, továbbfejlődni. Ez minden élő kultúrának az alapja. Ez a nyitottság visszaköszön a beépítésben is. A 8 szintes (pince, földszint + 6 emeletes) ház a volt keretes beépítés nyugati sávjában helyezkedik el. A ház öntött vasbeton falakból épül, fehér vakolattal. Az egyes emeletek kétszintenként hasonlóképpen épülnek fel: az egyiken a kiállítóterek, a másikon pedig a nyelvi órákra alkalmas kistermek, illetve az adminisztrációs pontok találhatók.

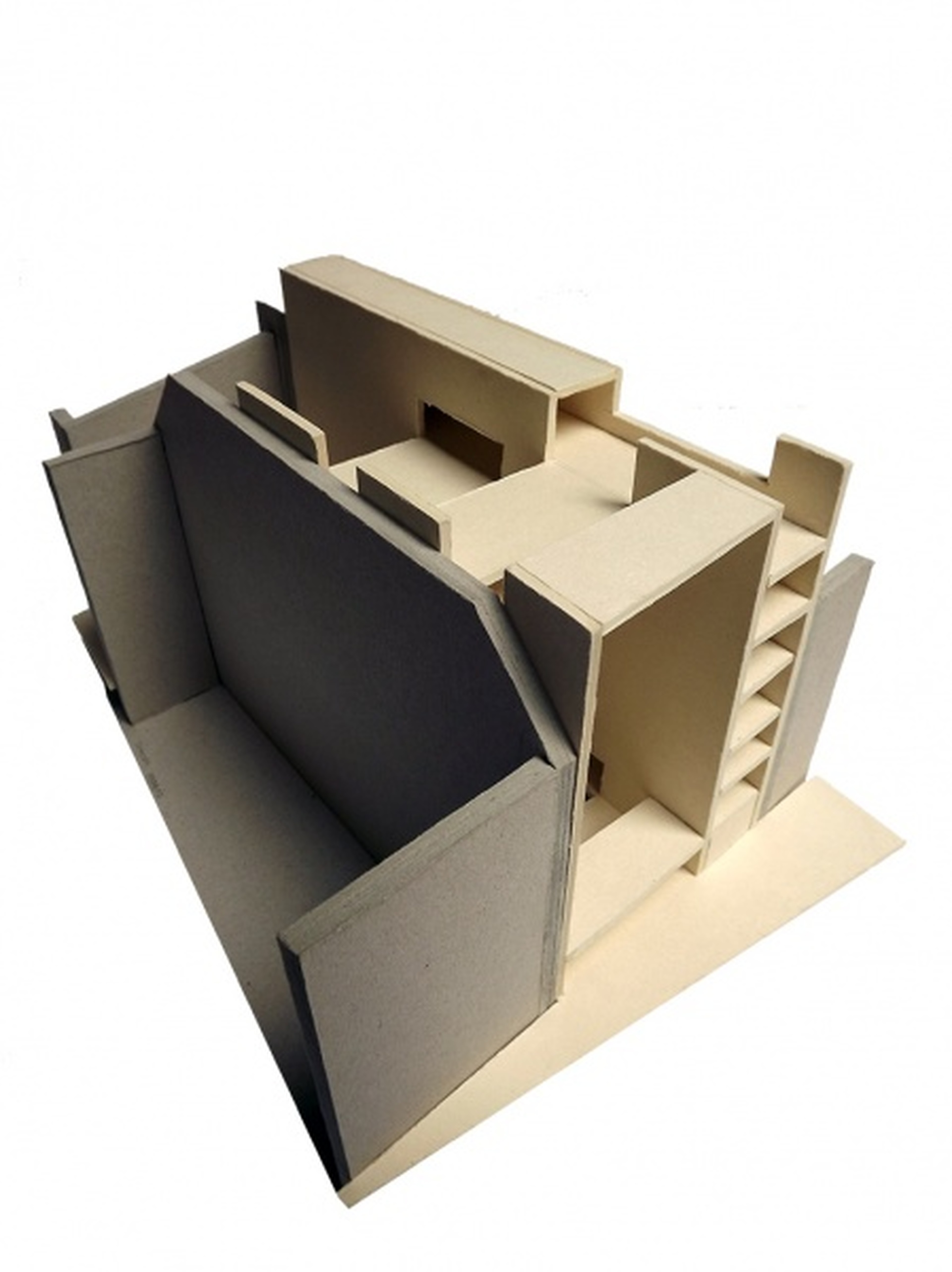

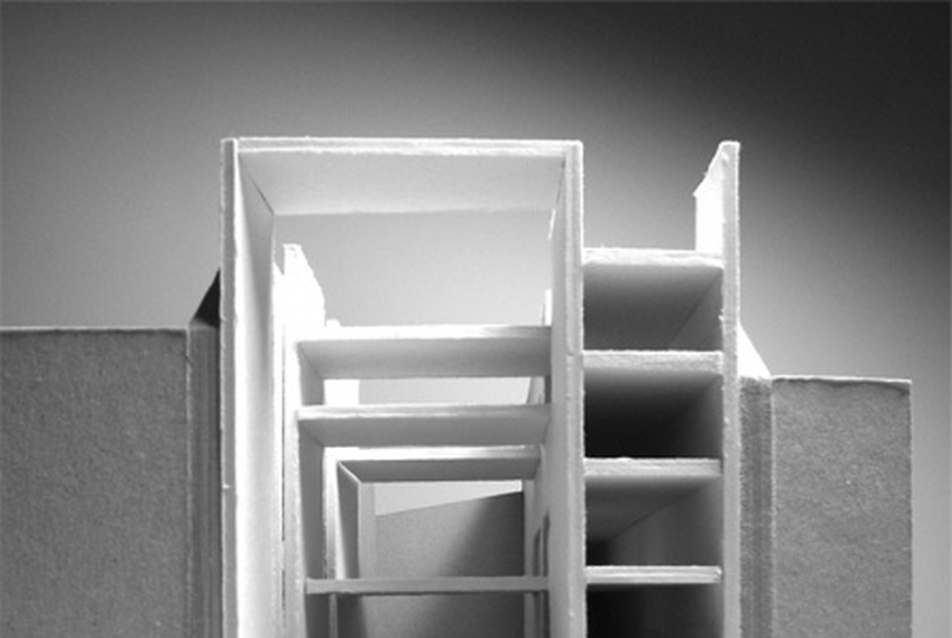

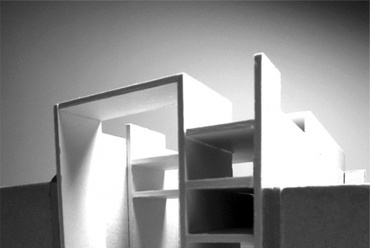

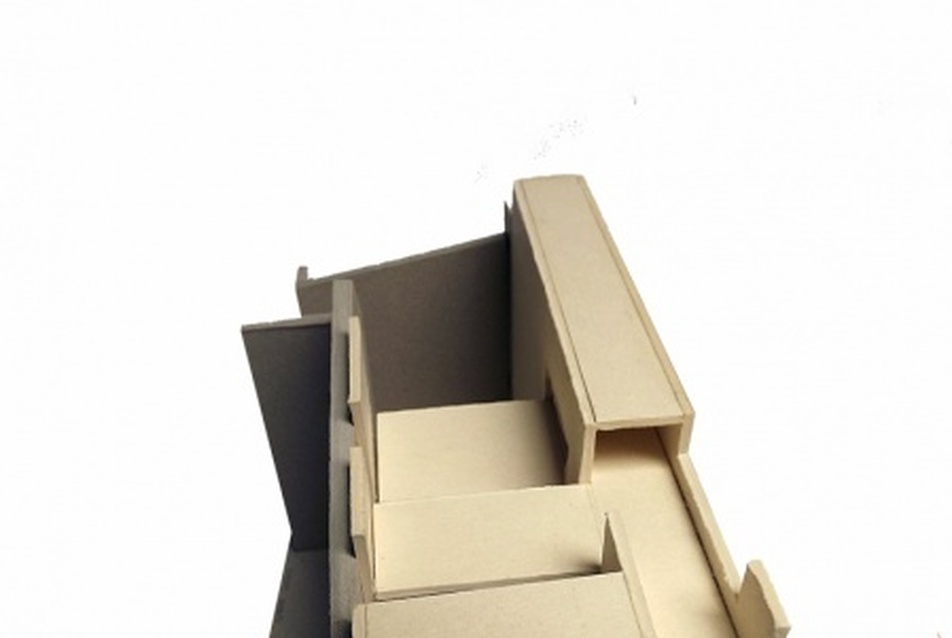

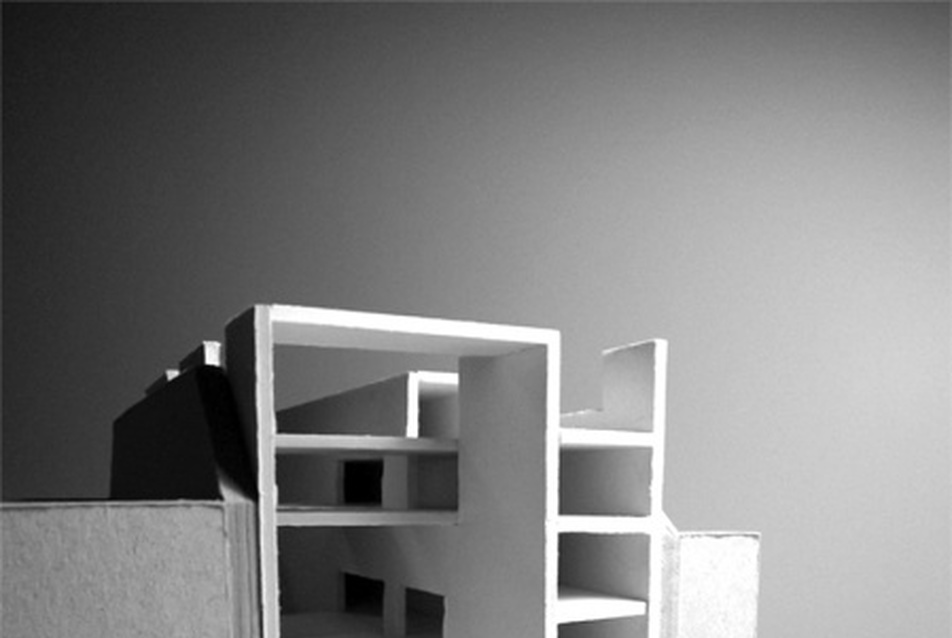

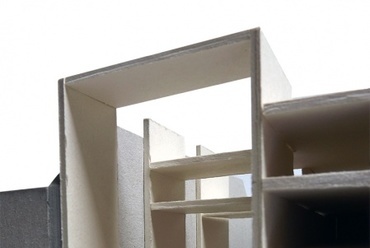

A telek fennmaradó kétharmada egy nyitott udvar, amely felett 3 híd lebeg: egy könyvtár, valamint egy nagy- és kiselőadó terem. A hidak a szomszéd épület felől tartófalakra támaszkodnak, amelyek nem rejtik el a tűzfalat, hanem függőlegesen tagolják. Az oldalfalai a nyitottság miatt teljesen üvegezettek. A hidak alsó felületét színes üvegmozaikkal, ún. trencadís burkolattal kirakva képzeltem el. Ez a katalán képzőművészetben gyakran alkalmazott elem, amelynek lényege, hogy törött színes üvegdarabokból mozaikokat készítenek. A hidak alsó felületei így festményekké alakulnak át.

Ennek a nyitott beépítésnek köszönhetően a Katalán Udvar a környező épületek hátsó udvarain keresztül összenyitható a Baross utca 40. alatt lévő, rendezetlen állapotú, üresen álló földszint + 1 emeletes műemlék épülettel. Ez átjárási lehetőséget jelent a Krúdy és a Baross utca között, a Horánszky utca meghosszabbított vonalában, a Katalán Udvaron keresztül. Ezáltal egy újabb városi tér jöhetne létre, az udvarok élettel telnének meg.



Makettfotó - Somogyi András diplomaterve
11/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
12/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
13/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
14/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
15/43
Makettfotó - Somogyi András diplomaterve





Építészet

Az udvarban különféle teraszokat, pihenőhelyeket találhatunk. A legalsó szint a régi keretes beépítést idézi fel, ugyanis a keleti sáv szintén alápincézett. Itt helyezkedik el a kézműves órákra alkalmas műterem, túloldalt pedig a kávézó és klubtér található. Az így kialakuló belső, de nyitott udvar lehetőséget ad a visszahúzódásra, ahol ki lehet kapcsolódni a város nyüzsgéséből. A földszinti udvar az átjárhatóságnak köszönhetően élettel telik meg. Az emeleti hidakon teraszok találhatók, amelyek a pihenést szolgálják és más-más karaktert mutatnak. A legfelső szinten egy tetőterasz helyezkedik el, ahonnan a város felett el lehet látni, mert magasabban helyezkedik el, mint a nyugati szomszéd épület, így ott a szintmagas attika mellvéddé alakul át.

A beépítés fontos eleme a növényzet, amely az udvart zöldbe borítja. Elöl egy tulipánfa fogadja az udvarba lépőket. Ez egy Magyarországon is honos fafajta, amely mediterrán hangulatot áraszt. A tűzfalakat futónövények díszítik: vadszőlő, iszalag és lila akác. A telek hátsó részét - az udvar ideiglenes lezárásaként - virágágyás választja el a szomszéd épület hátsó udvarától, amíg el nem készül az átjárhatóságot biztosító projekt.



Makettfotó - Somogyi András diplomaterve
16/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
17/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
18/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
19/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
20/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
21/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
22/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
23/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
24/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
25/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
26/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
27/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
28/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
29/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
30/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
31/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
32/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
33/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
34/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
35/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
36/43
Makettfotó - Somogyi András diplomaterve

Makettfotó - Somogyi András diplomaterve
37/43
Makettfotó - Somogyi András diplomaterve

A Katalán Kultúra Háza - Somogyi András diplomaterve
38/43
A Katalán Kultúra Háza - Somogyi András diplomaterve

A Katalán Kultúra Háza - Somogyi András diplomaterve
39/43
A Katalán Kultúra Háza - Somogyi András diplomaterve

A Katalán Kultúra Háza - Somogyi András diplomaterve
40/43
A Katalán Kultúra Háza - Somogyi András diplomaterve

A Katalán Kultúra Háza - Somogyi András diplomaterve
41/43
A Katalán Kultúra Háza - Somogyi András diplomaterve

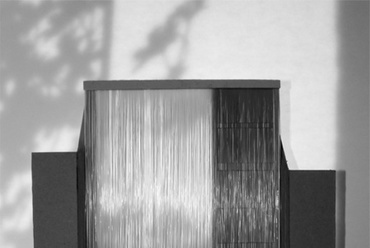

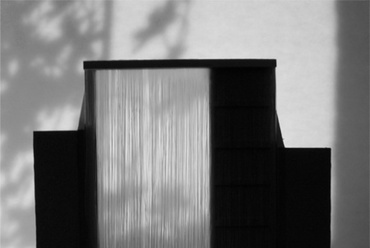

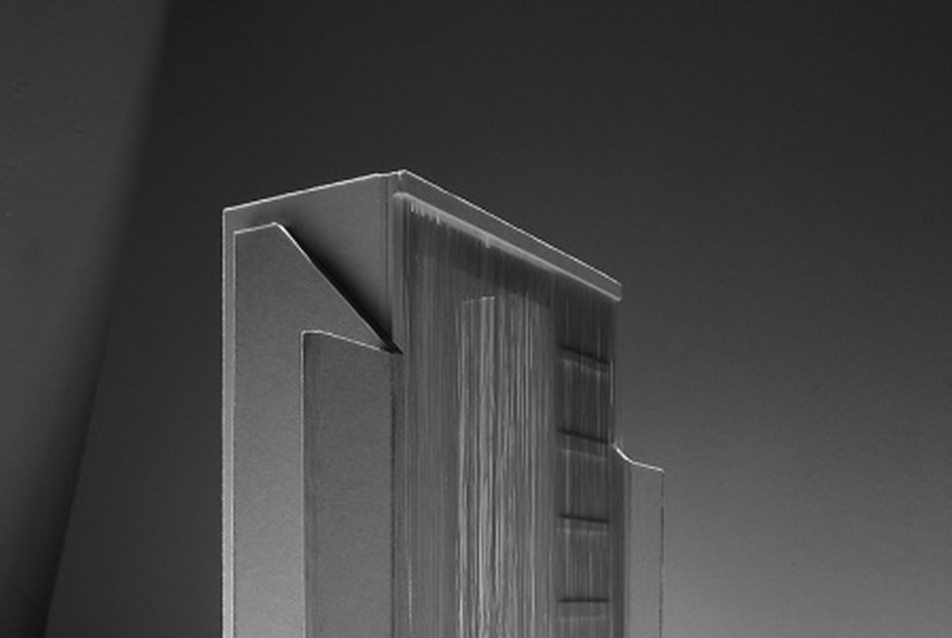

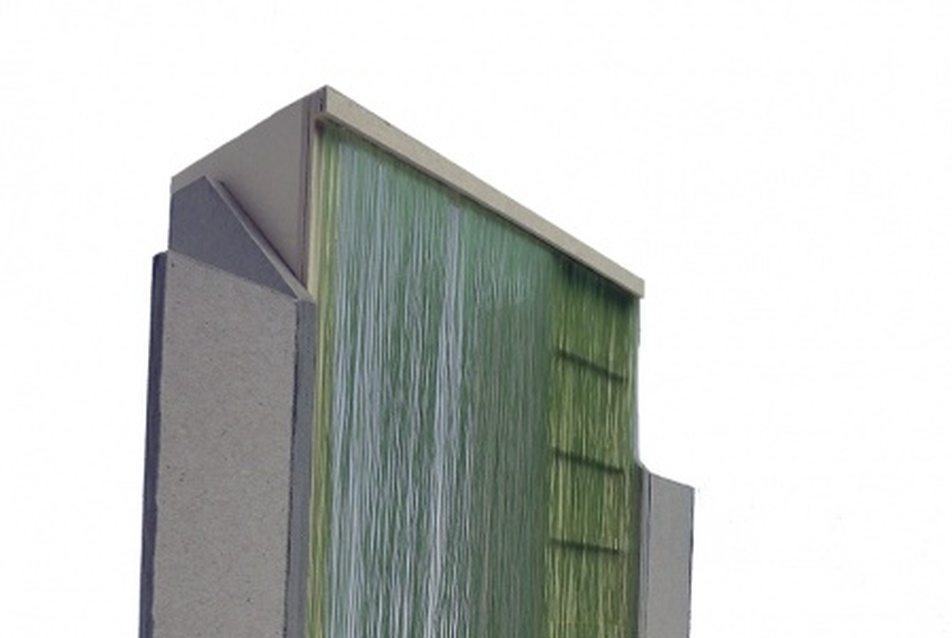

Az épület fontos eleme az utcai homlokzat, amelyen damilokat feszítettem ki. Ez egy különleges, időtlen, transzparens és önmagában is szép hártyát képez, amelyen megcsillan a fény, hangot is tud adni, ezen kívül plakátok rögzítésére és vetítésre is alkalmas. Ez a hártya egyfajta lezárást biztosít a Krúdy utca felől, és hangsúlyozza, hogy nem egy utcába lépünk be, hanem egy udvarba.

Összefoglalás

A Katalán Kultúra Háza tehát nem egy idegen test Budapest központjában. Bekapcsolódik a város vérkeringésébe, együtt él vele, ahogyan a világ nemzetei élnek egymásra hatva, egymás mellett, együtt.

Somogyi András


Casa Català – Katalán Kultúra Háza, Somogyi András diplomaterve

Somogyi András
42/43
Somogyi András


tervezés éve: 2012
bruttó szintterület: ~ 300 m2
konzulensek:
építész konzulens: Fejérdy Péter DLA
épületszerkezet: Kuntner Ferenc
tartószerkezet: Dr. Armuth Miklós
építéskivitelezés: Lepel Adrienn PhD
épületgépészet:  Dr. Palócz Miklós
épületvillamosság: Filetóth Levente PhD
