A kémény kitorkollás számítása

A 2013. január 1-én életbe lépett MSZ 845 szabvány szerinti kémény kitorkollás meghatározása a mai napig sok tervezőnek nem egyértelmű. Rendkívül erősen él a köztudatban a függőlegessel 60 fokos szöget bezáró kúp szerinti számítás, de az új szabvány teljesen megszüntette ezt a módszert és egészen más megközelítés szerint szabályozza. Nagyon sok tényező alapján történik a kitorkollás meghatározása ebből most csak a legfontosabbakat szeretnénk kiemelni.

Az alábbi példák huzat vagy szívás hatása alatt lévő égéstermék-elvezetőkre vonatkoznak.

1. Lapos tető

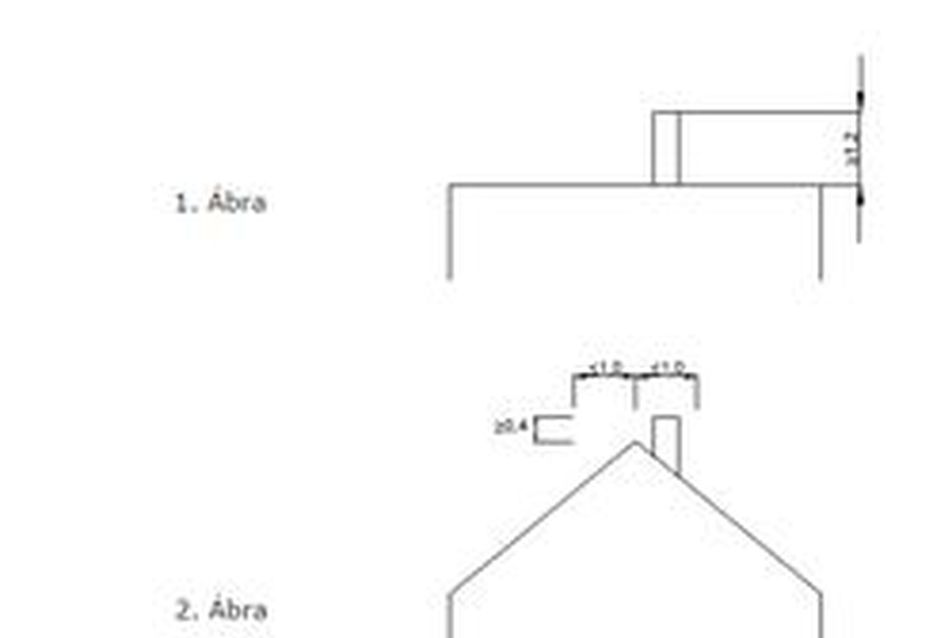

A 20o-nál kisebb hajlásszögű és lapos tető esetén a kitorkollási magasság a tetősík felett legalább 1,2 m legyen. 1. ábra (letöltés dwg-ben)

2. Magas tető

a, A magas tető gerincének a közelében (≤ 1,0 m) a kitorkollás a tető gerince felett legalább 0,4 m, de a tetősík felett legalább 0,8 m legyen. 2. ábra (letöltés dwg-ben)

b, Egyéb estben az égéstermék-elvezető berendezés kitorkollásától a tető síkjával való metszéspontig haladó képzeletbeli vízszintes vonal hosszúsága ≥ 2,3 m legyen. 3. ábra (letöltés dwg-ben)

Illetve a kitorkollás vízszintes síkja és a szerkezet legfelső éle közötti függőleges szög kisebb mint 10o-os legyen. 4 ábra (letöltés dwg-ben)

Még egyszer szeretnénk hangsúlyozni, hogy a fenti példák a leggyakoribb eseteket mutatják be. Sok egyéb tényező (pl. túlnyomás, környező épületek) hatását is figyelembe kell venni ezért javasoljuk a teljes szabvány fejezet részletes tanulmányozását.

Reméljük sikerült a napi munkához segítséget nyújtani. Kérdés esetén szívesen segítünk elérhetőségeinket a honlapunkon megtalálják.

Tervezési segédleteink letölthetők erről a linkről.

Rendszeralkatrészek a kémény stabilitásáért

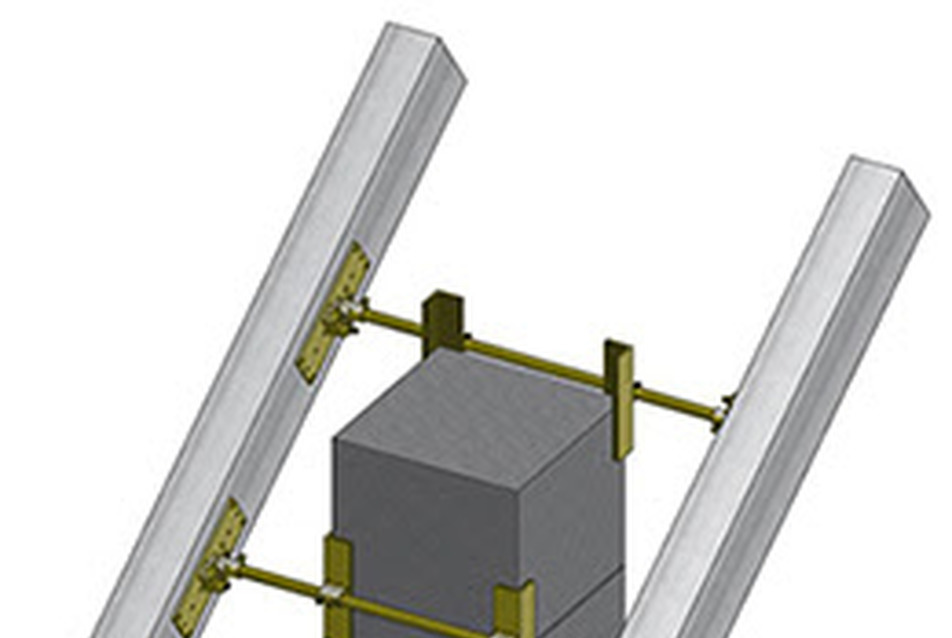

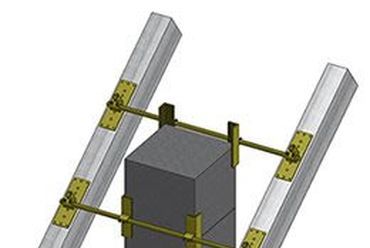

Kéménytámasztó szerkezet

A Schiedel kéménytámasztó szerkezettel növelhető a kémény stabilitása. A támaszelemeket a szarufák fölé, alá vagy közé lehet felszerelni. Minden Schiedel kerámia kéményrendszerhez alkalmazható, látható tetőszékeknél különösen ideális megoldás.

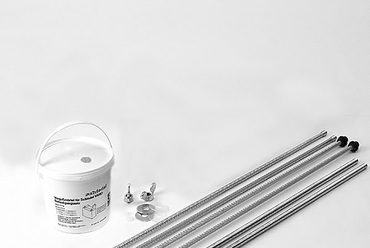

Megerősítő készlet

A Schiedel kéményeket akkor szükséges statikailag megerősíteni, ha kémény szabadon álló része 1,5 méternél hosszabb.
