Biatorbágyi családi ház terve

2008.08.27. 10:45

építész: Bánáti Béla – Bánáti + Hartvig Építész Iroda

Az épület leírása

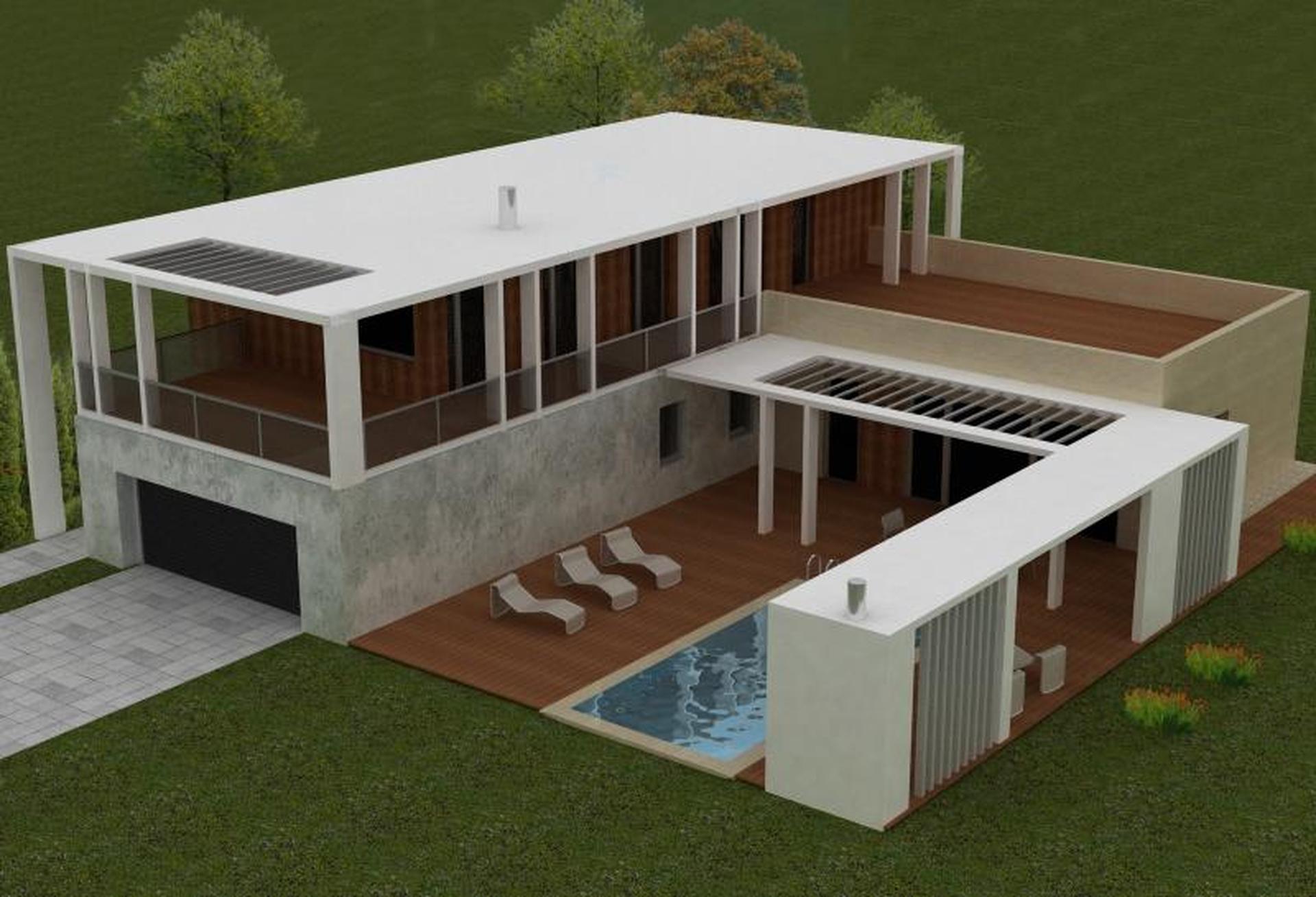

A telek szabadonálló beépítésű, enyhén lejt, ami a beépítést nem befolyásolja. Fontos szempont volt az épület telepítésekor, hogy jól tájolt terasz és kertfelület jöjjön létre, a garázs ne kerüljön túl messze a telekhatártól, ezért a házat a hátsó oldalhatárok mellé helyeztük el. Az épület lapostetős, földszint + 1 emelet kialakítású.



Biatorbágyi családi ház homlokzat
2/14
Biatorbágyi családi ház homlokzat

Biatorbágyi családi ház homlokzat
3/14
Biatorbágyi családi ház homlokzat

Biatorbágyi családi ház homlokzat
4/14
Biatorbágyi családi ház homlokzat

Biatorbágyi családi ház homlokzat
5/14
Biatorbágyi családi ház homlokzat

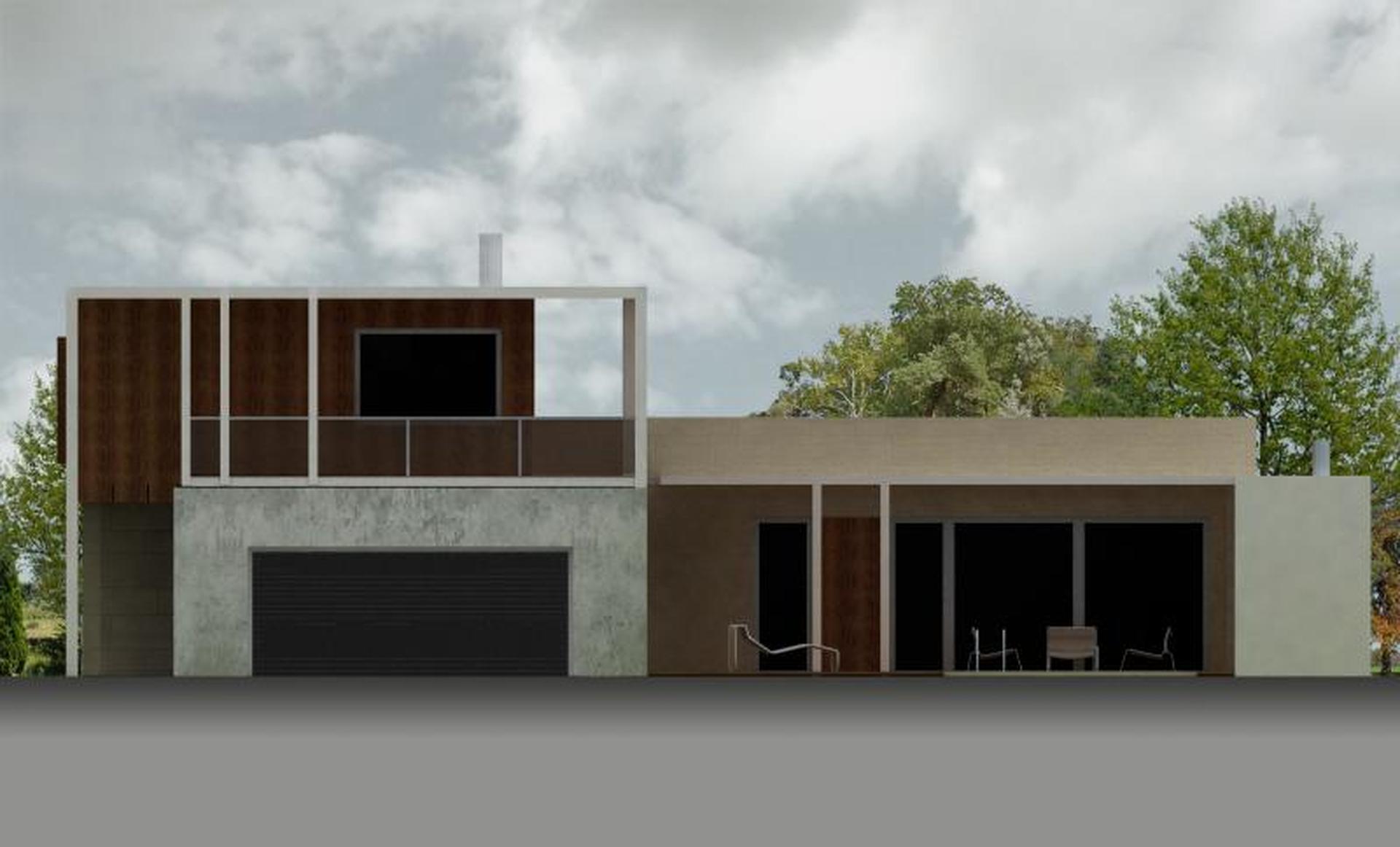

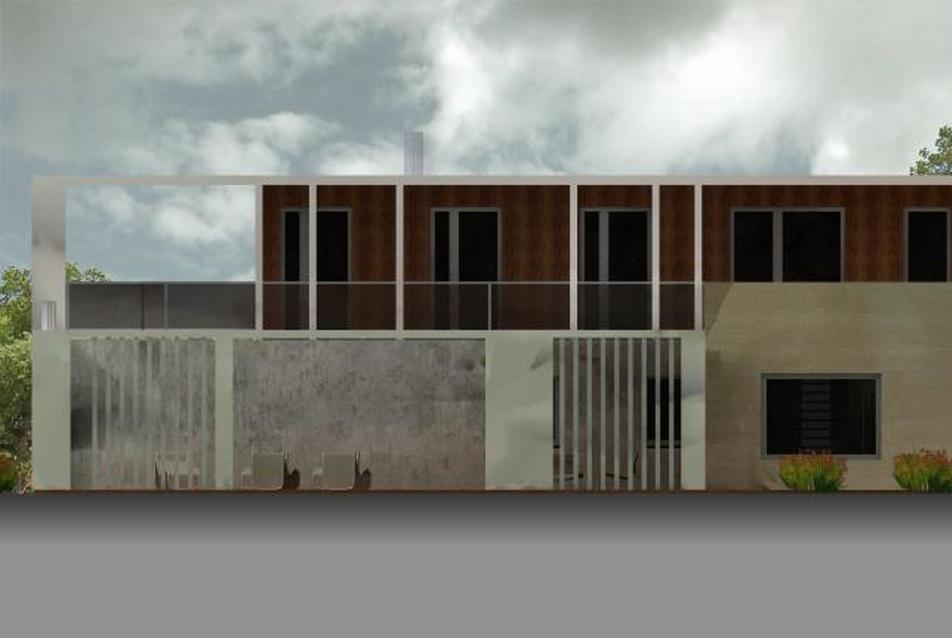

Az épület tömegében és homlokzatformálásában igyekszik egyszerű, visszafogott módon, kulturált építészeti eszközökkel illeszkedni a kor igényeihez. A ház lapostetős kialakítású, alapvetően három tömegegységre tagolt, amely a homlokzati anyaghasználatban is megjelenik. A földszinti látszóbeton burkolatú egység foglalja magába a kiszolgáló blokkot, a földszinti kőburkolatos tömegegység a nappali közös terét, a bejáratot és a szülői hálószoba egységet.



Biatorbágyi családi ház
6/14
Biatorbágyi családi ház

Biatorbágyi családi ház
7/14
Biatorbágyi családi ház

Biatorbágyi családi ház
8/14
Biatorbágyi családi ház

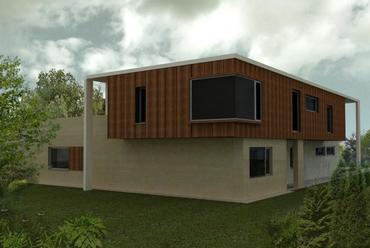

Ezek felett a felső szintet fadobozként helyeztük rá az alsó szintre. Az emeleti szint mindkét irányba történő eltolása még inkább erősíti a tömegelem doboz jellegét. A két szintet összefogja és keretezi egy fehér festett beton előtető, amely hosszúkás pillérekkel támaszkodik a talajra, illetve az alsó szintre. A pillérek elhelyezésének játékossága oldja a nagy tömegelemek merevségét.



Biatorbágyi családi ház
9/14
Biatorbágyi családi ház

Biatorbágyi családi ház
10/14
Biatorbágyi családi ház

Biatorbágyi családi ház
11/14
Biatorbágyi családi ház

Biatorbágyi családi ház
12/14
Biatorbágyi családi ház

Biatorbágyi családi ház
13/14
Biatorbágyi családi ház

Biatorbágyi családi ház
14/14
Biatorbágyi családi ház

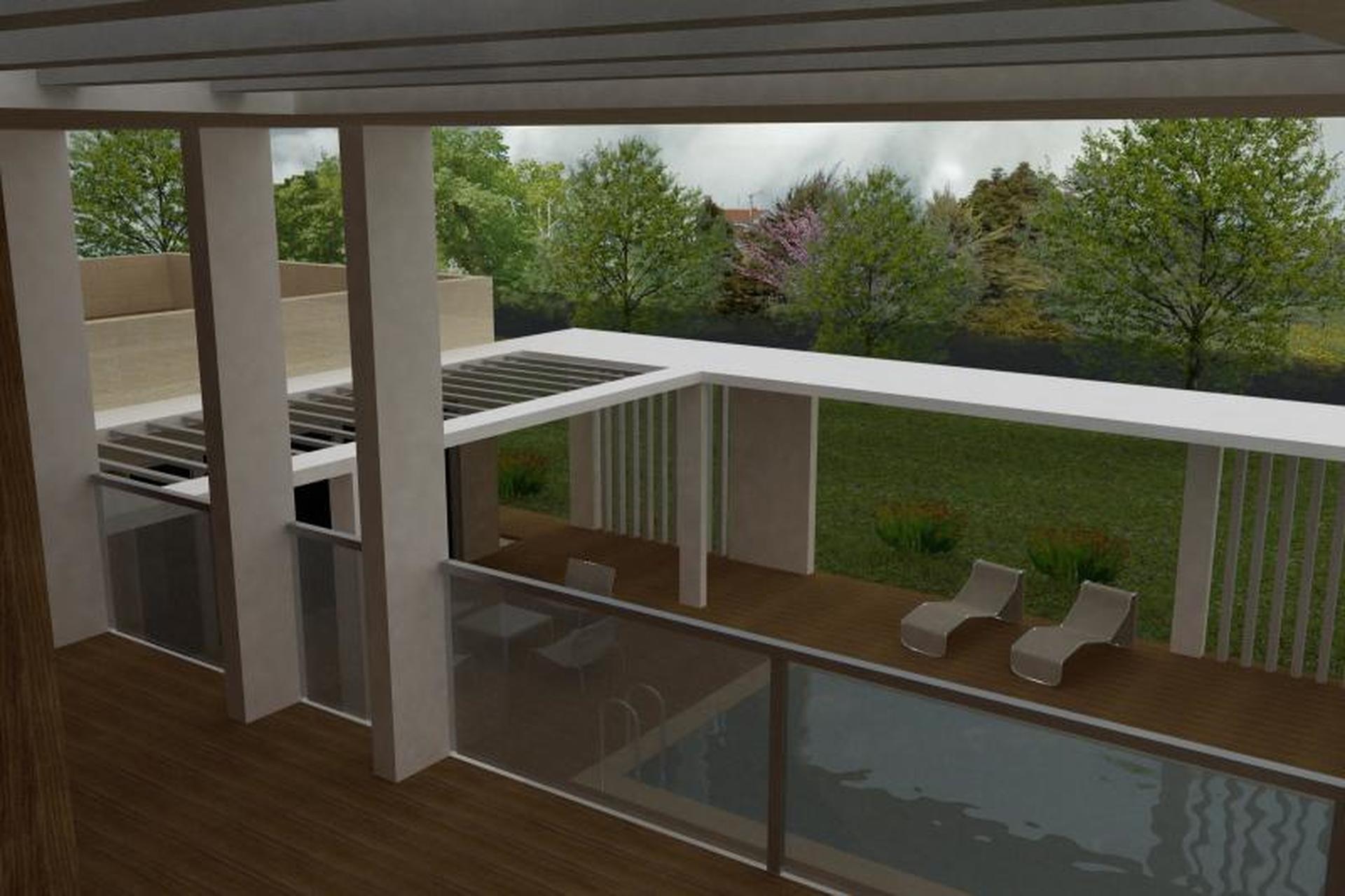

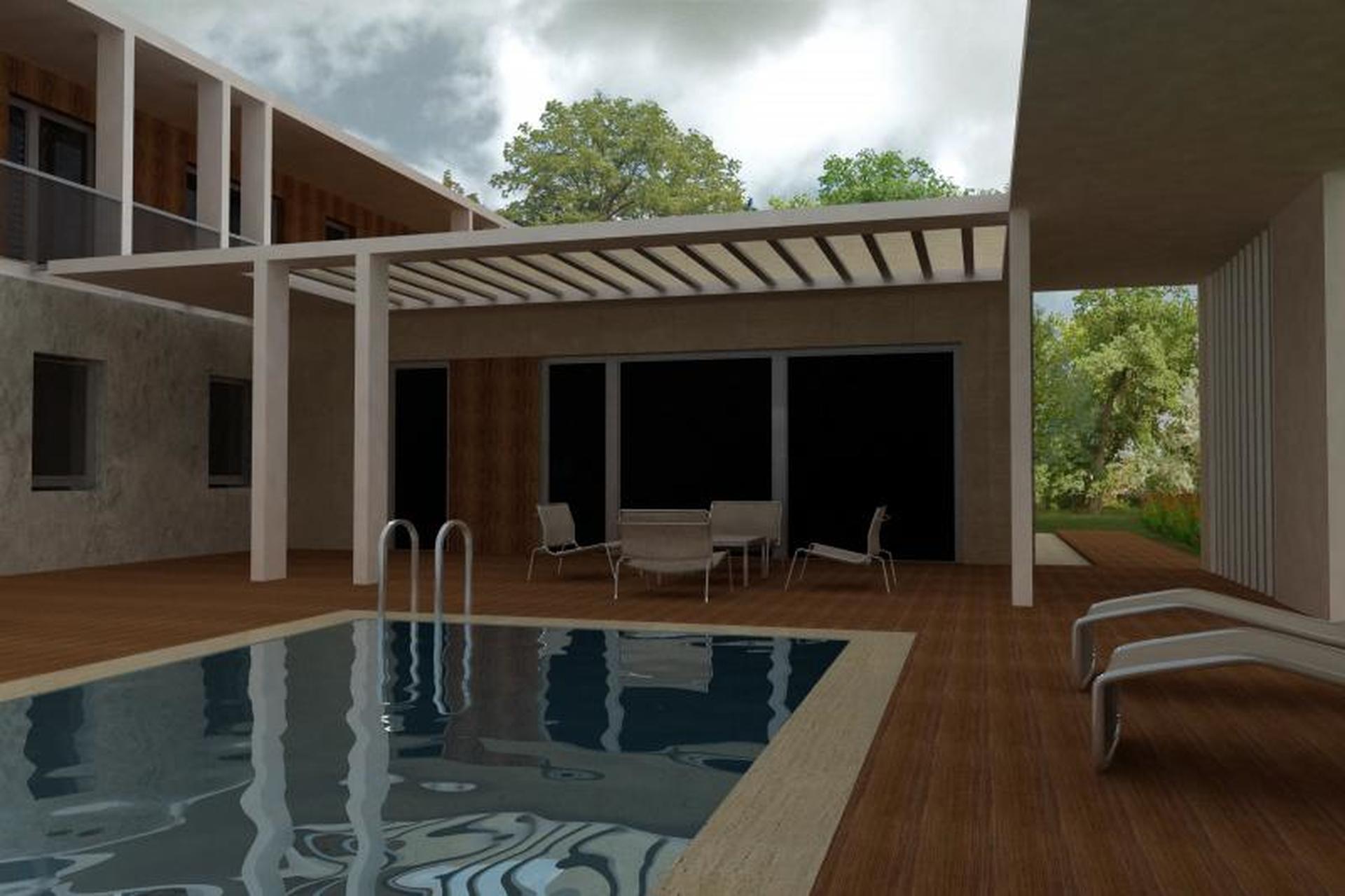

A nappali előtti L alakú előtető az emeletet lefedő tetőhöz hasonló formavilágú, összefogja a különböző tömegelemeket.

A homlokzaton alkalmazott anyagok:

  • 3 cm vastag szerelt mészkő lapburkolat
  • 4 cm vastag szerelt kéregpanel látszóbeton burkolat
  • Fa nagytáblás faburkolat
  • Festett beton, RAL 9016 fehér színben
  • Internorm fa-aluminium hőszigetelt üvegezésű nyílászáró, kívülről HFM03 színben
  • Szekcionált garázskapu, RAL 9007
  • Festett acél zártszelvény árnyékoló lamella, RAL 9016
  • Biztonsági üvegkorlát rozsdamentes acél fogodzóval
  • Kerto Q RRT fa lemezkeret
  • Előregyártott műkő elem
  • Rozsdamentes acél fémlemez burkolat

Bánáti Béla
vezető tervező


Családi ház terve, Biatorbágy

építészet: Bánáti BélaBánáti + Hartvig Építész Iroda
építész munkatársak: Szendrői Júlia, Dubniczki Csilla, Kersner Katalin, Molnár-Schád Gergely
statika: Gyuris Zsolt – Gyuris 2000 Mérnökiroda Kft.
épületgépészet: Farkas Tamás – Reliplan Bt.
villamosság: Nagy Gábor, Kubinyi Márton – Yurosignal Kft.
belsőépítészet: Budinszky Dóra
környezet: Steffler István, Remeczki Rita – Garten Studio
