Odooproject: két év munka gyümölcse öt részben - az Odoo automatizációja (3)

A BME Solar Decathlon csapata által tervezett - immár építés alatt álló -, tisztán napenergiával működő ház minden szempontból jövőbe mutató és intelligens lesz. Cikksorozatunk harmadik része az Odoo automatizálási rendszerét mutatja be, amely a felhasználói igényekhez és az időjárási viszonyokhoz egyaránt képes alkalmazkodni.

Cikksorozatunk harmadik részében az Odoo automatizálási rendszerért mutatjuk be. Az automatizáció több szempontból is fontos szerepet tölt be a ház és lakóinak életében: növeli a komformitást, a biztonságot és maximalizálhatja az energiahatékonyságot.

Lényeges szempont volt a ház megtervezésénél, hogy a lehető legkényelmesebb megoldásokat a maximális energiahatékonysággal párosítsuk. A lakók tehát akár munkahelyükről, vagy külföldről, mobiltelefonjuk, számítógépük segítségével bármikor ellenőrizhetik a házat, leolthatnak egy égve felejtett villanyt, beállíthatják a kívánt hőmérsékletet, de arról is azonnali üzenetet kapnak, ha illetéktelen behatoló tartózkodik a házban. A részletekről később, most átfogóan az automatizálási rendszerről.

Nem hagyhattuk figyelmen kívül azt az igényt, hogy a lehető legkönnyebben kezelhető rendszert válasszunk a kivitelezéshez, ez pedig az EIB/KNX. A betűszó olyan világszabványt takar, amelynek lényege, hogy az egyes rendszerek – mint a világítás, árnyékolás, az épület hűtése és fűtése, a megfigyelés, hangosítás, multimédia és beléptetés – biztosan tudjanak kommunikálni egymással. A berendezés több platformról irányítható, okostelefonról, tabletről, érintőképernyőről, bármilyen felületről, internet segítségével. A rendszerben résztvevő készülékek egymással is kommunikálnak, mégpedig egy ún. buszon, azaz adatvezetéken, amelyen egyenrangú partnerként cserélnek információt. A decentralizált rendszer további pozitív hozadéka, hogy elosztott intelligenciájú, vagyis bár tagjai összeköttetésben állnak egymással, de működésük nem függ a másiktól: ha az egyik berendezés elromlik, a többi ettől függetlenül, továbbra is hiba nélkül üzemel. Ebbe a rendszerbe később, személyes igény szerint új elemeket építhetünk.

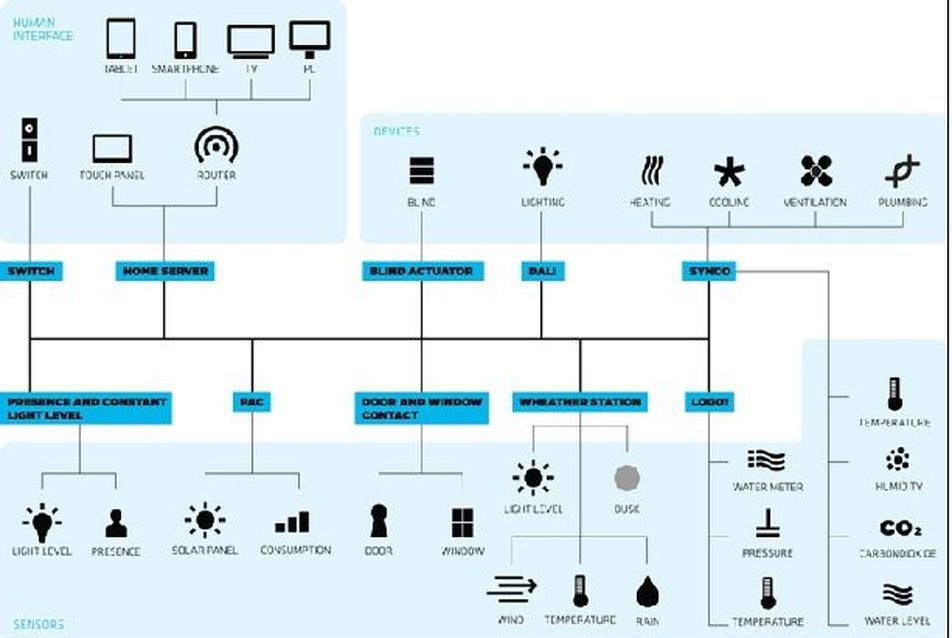

Az Odoo automatizálása




A ház és a lakó kapcsolata

A rendszerbe háromféle módon lehet beavatkozni: kapcsolókon keresztül, a megszokott módon, érintőképernyő segítségével, illetve internetes eléréssel gyakorlatilag bárhonnan, számítógép, tablet vagy okostelefon használatával. A hagyományos kezelési mód az emberek számára legjobban megszokott, így mindenképpen helyet kapott az Odoo-ban is. A kapcsolók segítségével csupán egyszerre egy elemet irányíthatunk. Ez esetben a kommunikáció a rendszer és lakó között egyirányú – mi adunk utasítást, de információt már nem kapunk az adott egységtől.

Az érintőképernyő, mint fő kezelőfelület a ház kezeléséhez szükséges összes funkciót irányítja. Rajta keresztül kapunk információt a ház állapotáról, külső környezetéről, a BAS rendszer (Building Automation System) elemeinek aktuális értékeiről. Segítségével folyamatosan képben lehetünk a ház villamosenergia- és vízfogyasztásáról, arról, hogyan termelnek a napelemek, stb., továbbá a rögzített adatok segítségével utólag is ellenőrizhetjük azokat. Az érintőképernyő segítségével egyszerre több elemet is elérhetünk, akár az összes lámpát fel és lekapcsolhatjuk, állíthatjuk az egyes helyiségek hőmérsékletét, vagy az árnyékolók állását.

A távolabbi elérés előnyeit talán nem is kell részleteznünk. Utazásunk során, vagy akár munkahelyünkről is állíthatjuk a berendezések működését. Jelzést kapunk minden rendellenes mozgásról, tevékenységről, vagy meghibásodásról. Nem csak a biztonság, de az energiahatékonyság szempontjából sem utolsó ez a lehetőség, hiszen előre beállíthatjuk az otthoni hőmérsékletet, hogy mire hazaérünk, megfelelő körülmények várjanak, lekapcsolhatjuk az égve felejtett villanyokat.

Automatizálás

Az Odoo automatizálása két szinten történik: az első az érzékelés, amely megállapítja az adott körülmények között szükséges és kívánatos állapotokat, ezeket az adatokat pedig továbbítja a döntéshozó egységek felé. A második szint tehát a döntéshozatal gyakorlatban történő megvalósítása. Az érzékelés esetében az információ – a busz felé – egyirányú, míg a végrehajtás során a busz felől érkezik a parancs, több irányba.

A cikk folytatása az Odooproject blogján olvasható ezen a linken>>>

Odooproject, a Budapesti Műszaki és Gazdaságtudományi Egyetem Solar Decathlon csapata
épületautomatizálás: Debrődi Balázs, Polyák Máté
konzulens: Szakos Péter, Baté György, László Zoltán
mentor: Dr. Becker Gábor, a BME Építészmérnöki Kar dékánja
lead Faculty Advisor: Varga Tamás DLA, egyetemi docens
