Passzív irodaház Gentben szálcement burkolattal
A szerelt átszellőztetett homlokzatburkolatok nem csupán új építésű épületek burkolt vagy vakolt falfelületeivel szemben nyújtanak alternatívát, de alkalmazását érdemes számba venni felújítások esetén is. Erre ad plasztikus példát a belgiumi Gentben létrehozott passzívházként működő irodaépület, ahol a homlokzat burkolására az Eternit Natura szálcemet lapjait használták és a felújítással jelentősen csökkentették az épület energiafelhasználását.
A szerelt átszellőztetett homlokzatburkolatok nem csupán új építésű épületek burkolt vagy vakolt falfelületeivel szemben nyújtanak alternatívát, de alkalmazását érdemes számba venni felújítások esetén is. Erre ad plasztikus példát a belgiumi Gentben létrehozott passzívházként működő irodaépület, ahol a homlokzat burkolására az Eternit Natura szálcemet lapjait használták és a felújítással jelentősen csökkentették az épület energiafelhasználását.

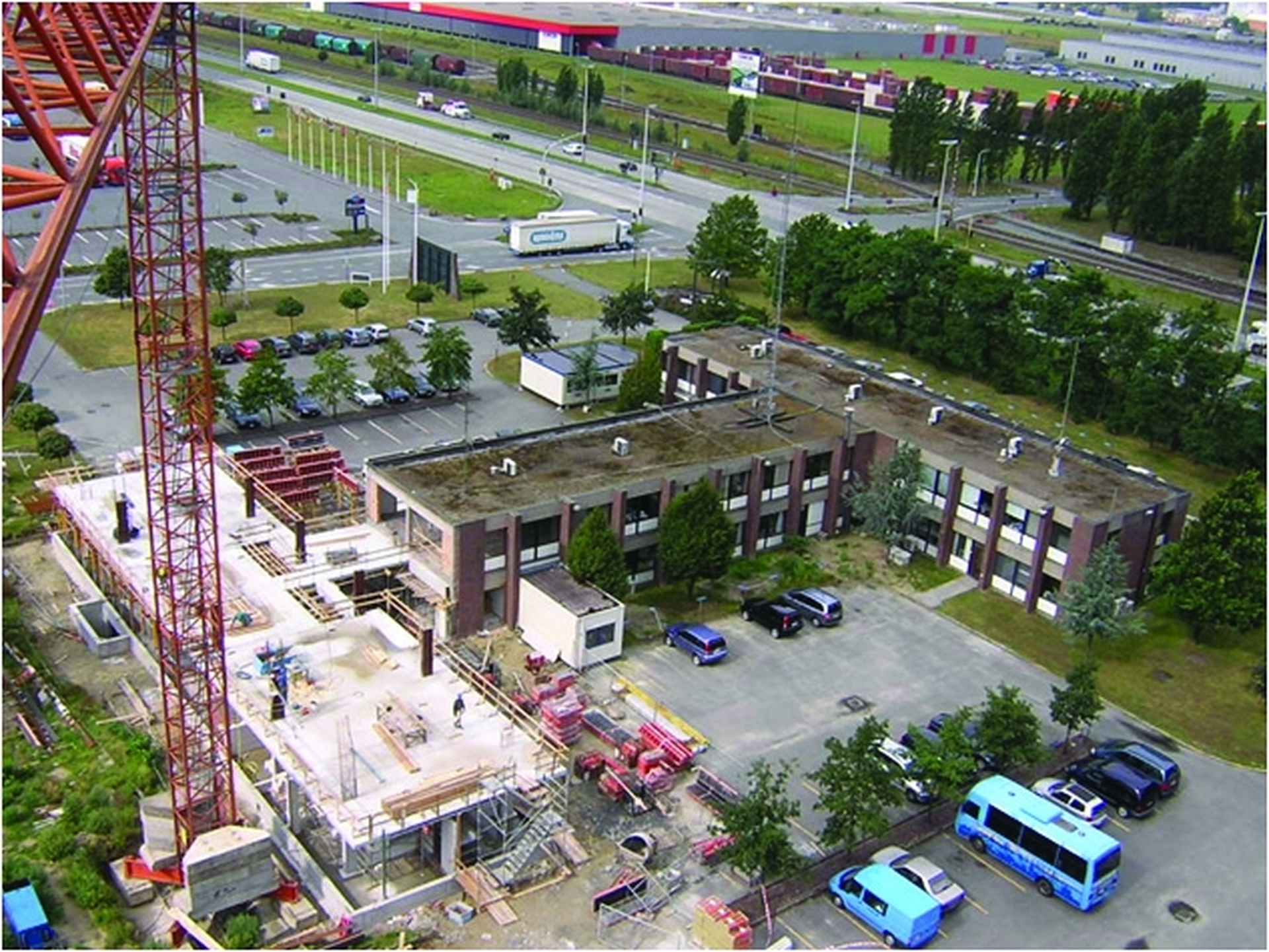

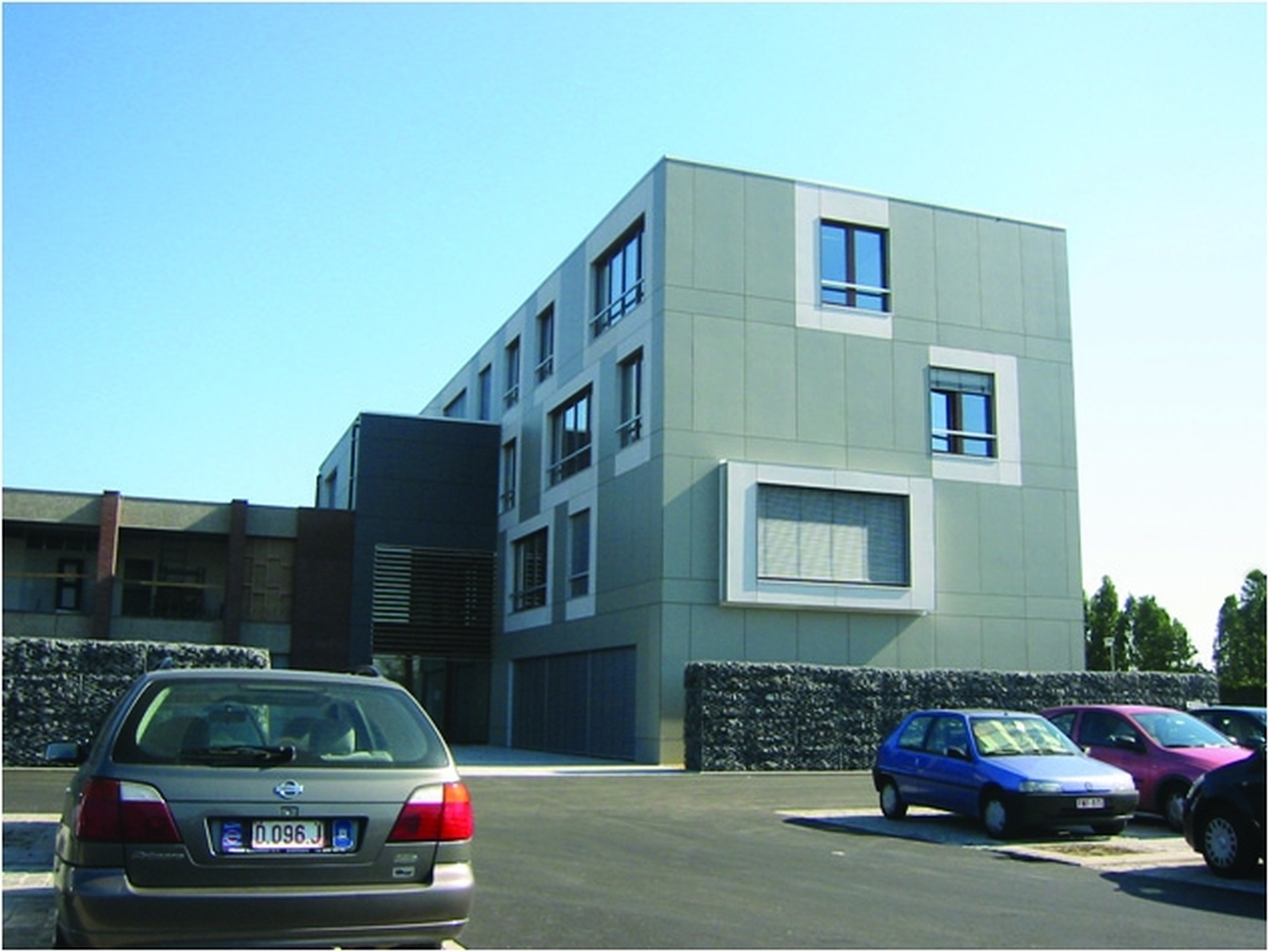

Az irodaépület megújítását célzó beruházás során a korábbi épületszárnyat felújították, illetve egy újabbal bővítették, így végül egy 3270 m2 alapterületi passzívházként működő épületet vehettek birotkba használói (régi épület alapterülete: 1 450 m2, új épület alapterülete: 1 820 m2).
A szép, új épületben működő intézmények az átalakításnak köszönhetően látványos eredményeket értek el a felhasznált fosszilis energiahordozók és az erre szánt költségek tekintetében.
40% múlik a homlokzaton

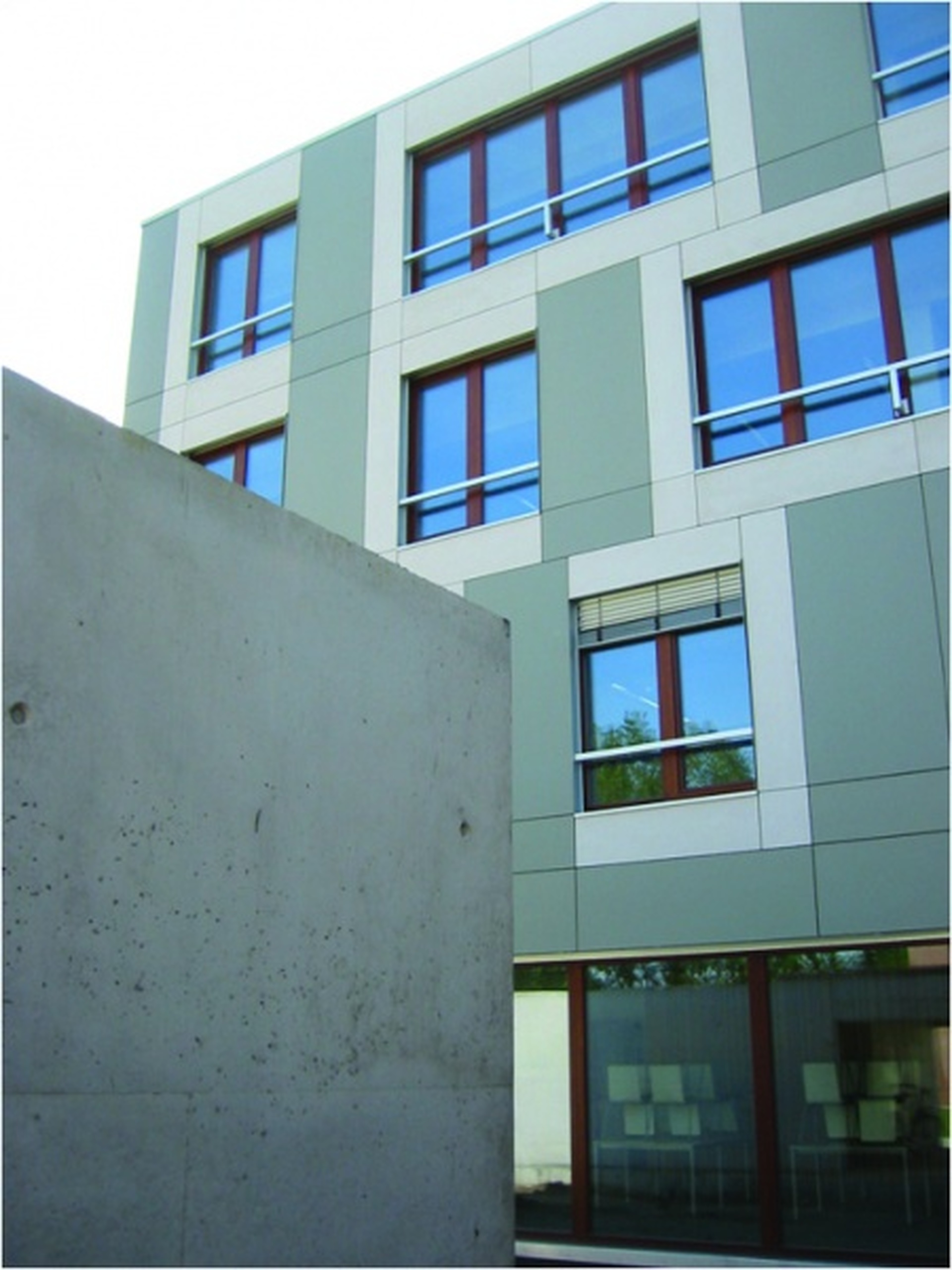

A számos más, a passzívházak építése és épületek passzívházzá alakítása során alkalmazott termék és technológia mellett a homlokzatkialakítás tekintetében ennél a konkrét projektnél egy első ránézésre drágának tűnő megoldást választottak: a régi és az új épület homlokzatát szerelt átszellőztetett homlokzatburkolat fedi.
Ez az ökológiailag előnyös és környezetbarát megoldás amellett, hogy kis súlya miatt, és a rendelkezésre álló rögzítő-eszközöknek köszönhetően könnyen szerelhető, nem igényel a már meglévő épületek esetén további megerősítő alapozást. De nem ezek voltak a fő érvek az egyébként kreatív építészeti megközelítést lehetővé tevő műszaki megoldás alkalmazása mellett: gyakorlatilag a szükséges vastagságú hőszigetelő anyag elhelyezése gond nélkül lehetséges a tartószerkezet és a burkolat síkja között.
Ha egy passzívház projekt esetén az elérhető energianyereséget 100 egységnek tekintjük, úgy ebből általában 40 % a levegő visszaforgató rendszer által nyerhető, míg 60 % az épületburok kialakításán áll vagy bukik. E 60 %-nyi nyereség 40 %-a múlik a tetőszerkezeten, 40 %-a a homlokzaton, annak kialakításán és további 20 %-a az alap szigetelésén.
Az Eternit szálcement termékekkel készült szerelt homlokzati szerkezet amellett, hogy a kellő vastagságú új szigetelés elhelyezését lehetővé tette, jelentősen hozzájárult a passzívház standard kielégítéséhez azáltal is, hogy az eredeti hőszigetelő anyagokat is hasznosította.
Energianyereség számokban
A gáz felhasználás 9% csökkent annak ellenére, hogy az épület alapterülete megduplázódott.
Gáz felhasználás a meglévő épületben a „passzív bővítmény nélkül": 205.000 kWh
Gáz felhasználás felújítás és bővítés után összesen: 187.697 kWh
A nagyobb alapterületű passzív rész gázfelhasználása csak 46%-a a meglévő felújított épületének.
Meglévő felújított épület gáz felhasználása: 82 kWh/m2/év
„passzív bővítmény" gáz felhasználása: 38 kWh/m2/év
Az áram felhasználás mindössze 15%-kal nőtt, annak ellenére, hogy az épület teljes alapterülete megduplázódott.
Áram igény a meglévő épületben és a „passzív bővítmény nélkül": 177.432 kWh
Áram igény a bővítés után a teljes épületben: 204.765 kWh
Az épület összes energia szükséglete 15 kWh/(m2a).
