Védelem az autónak, kellem a szemnek - Zánkán
Helyek/Infrastruktúra

Védelem az autónak, kellem a szemnek - Zánkán

2014.07.01. 14:08

Projektinfó

Földrajzi hely:
Zánka, Magyarország

Fedett parkoló, Zánka - Új Nemzedék Központ

URL:
MODUM Építésziroda Kft.

Tervezés éve:
2013

Építés éve:
2013

Stáblista

építész munkatársak: Csontó Judit, Debreczeni Szabolcs
statika: Medek Ákos, Szarka Gergely (MEDEK Iroda Kft.)
kivitelező: Kuti és Fia Kft., Veszprém
műszaki ellenőr: Pintér László / PINTRADE Kft.

Letölthető dokumentumok:

Még, hogy egy parkoló lefedése nem lehet eszétikus? Ha azt hiszi, csak jók a fotók, ellenőrizze le nyugodtan az Új Nemzedék Központ, a korábbi úttörőtábor parkolójában. Kisépítészeti alkotását Krizsán András mutatja be.

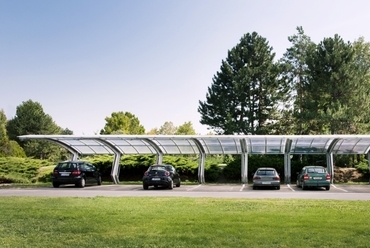

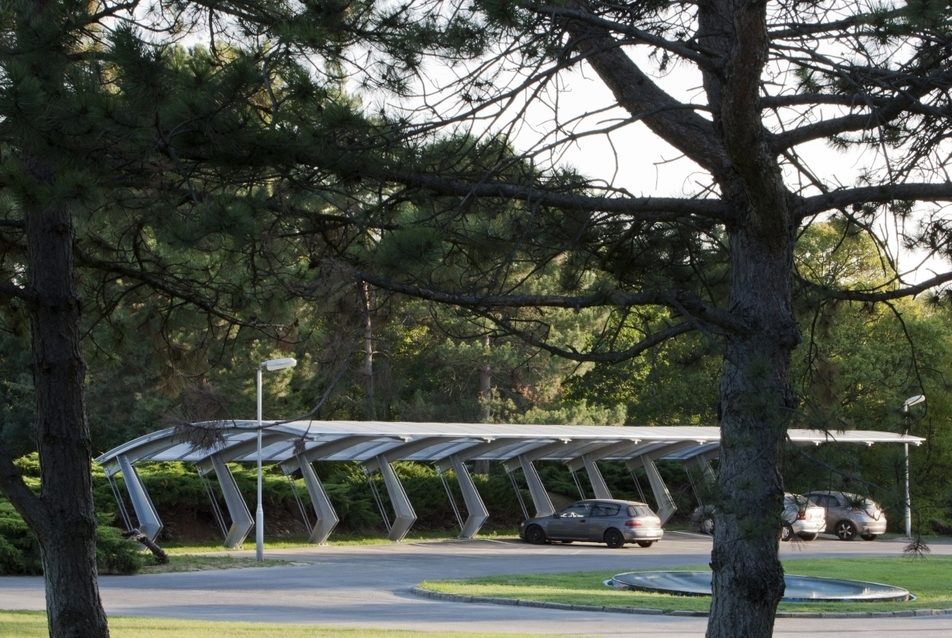

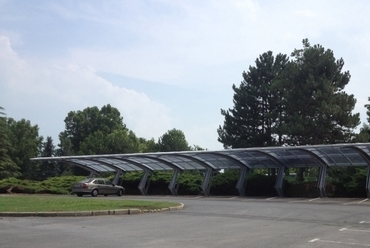

A fedett parkoló előregyártott rendszerű, tűzihorganyzott felületű acél vázszerkezet, hosszan elnyúló polikarbonát tetővel. A dinamikusan kifelé hajló előtető konstruktív módon szerkesztett, tektonikus pillérsorral van alátámasztva. A lehorgonyzott pilléreket zártfejű kontracsavarok rögzítik a fűrészfog alakú tömbalapokba elhelyezett fogadó szerelvényekhez.  A pontos helyszíni beállítást acél ékek biztosítják. A megmaradó hézagokat Mapei Mapefill kitöltés takarja.

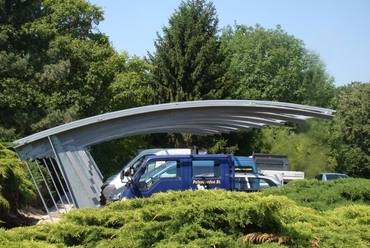

Fedett parkoló, Zánka, oldalnézet, forrás: Krizsán András
9/9
Fedett parkoló, Zánka, oldalnézet, forrás: Krizsán András

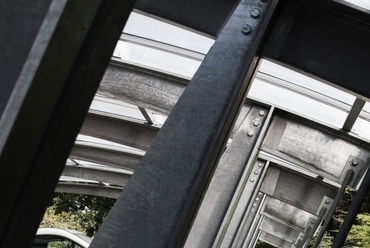

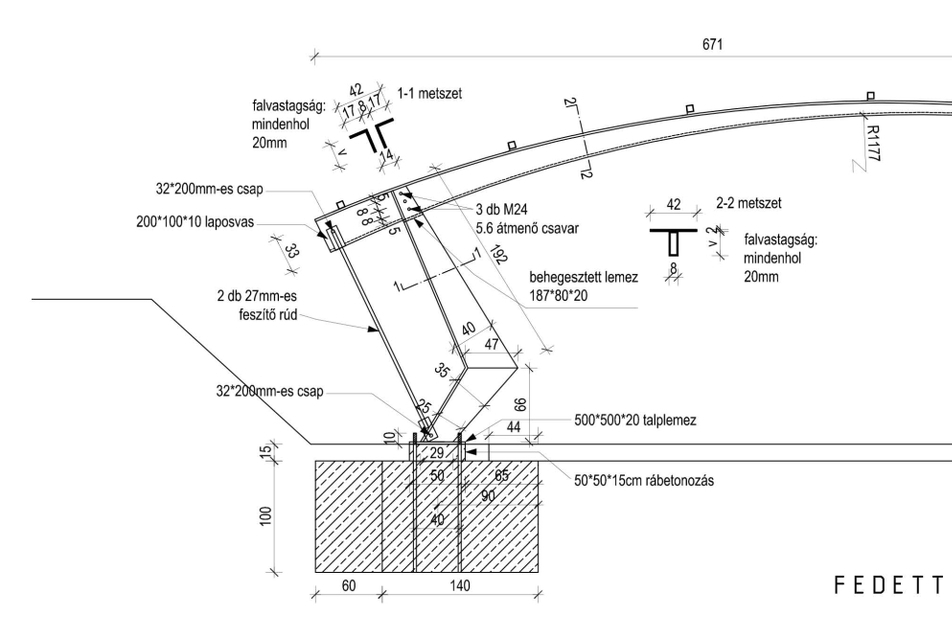

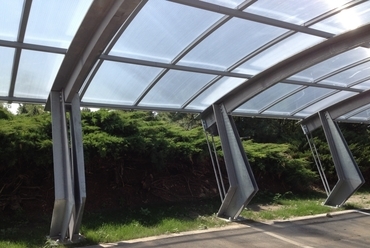

A párosával álló, változó keresztmetszetű pillérek 20 mm vastag acéllemezből készültek és szimmetrikusan helyezkednek el. A törtalakú pillérpárok között átmenő, 42 mm széles fejlemezzel erősített, konzolos főtartók csapokkal vannak rögzítve a pillérekhez. A rögzítés kialakításakor ideiglenes alátámasztás biztosította a precíz szerelési beállítást, hogy a rögzítő furatok egy vonalba essenek. A furatokon áttolt 30 mm átmérőjű acél csapok elhelyezése után a szerkezet saját önsúlya alatt befeszült a helyére. A csapokat, és a csapokra ráhúzott füleket, valamint a főtartók és a lábak találkozását, további pontszerű varratok rögzítenek egymáshoz, nem látható helyeken. Az így kialakított helyszíni hegesztési varratokat, tisztítás után „hideg" horgany bevonat védi.

Fotó: Bujnovszky Tamás
8/9
Fotó: Bujnovszky Tamás

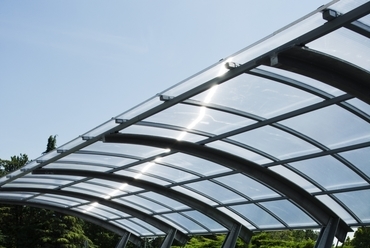

A változó keresztmetszetű, 671 mm hosszú íves főtartók, az alátámasztási ponton túlnyújtott végeknél, két darab 27 mm átmérőjű acélrúddal vannak lehorgonyozva a tömbalaphoz. Az egymástól 311 mm tengelytávolságban elhelyezkedő 10 darab főtartó teljes hossza 27,99 méter. A főtartók gerincén öt darab 40x40 mm keresztmetszetű zártszelvény biztosítja a polikarbonát tető rögzítését. A hajlított polikarbonát tető fényvédő fóliával van ellátva, hogy az alatta elhelyezhető kilenc gépkocsit megvédje az erős napsugárzástól.

Krizsán András DLA
