A Hakone Szabadtéri Múzeum azzal bízta meg a Tezuka Architects építészeit, hogy tervezenek ideiglenes pavilont Toshiko Horiuchi Macadam hálókészítő művész munkájának bemutatására. Az építmény hagyományos japán technológiával, ugyanakkor a legkorszerűbb szerkezetelemző program segítségével, 320 köbméter fából készült el, ahol az 589 elem közül egyik mérete sem egyezik a másikkal.

Hálók erdeje

A Hakone Szabadtéri Múzeum azzal bízta meg a Tezuka Architects építészeit, hogy tervezenek ideiglenes pavilont Toshiko Horiuchi Macadam hálókészítő művész munkájának bemutatására. Az alkotó az egész installációt kézzel horgolta – a gyerekek nagy örömére: belemászhatnak, körbepördülhetnek, ugrálhatnak benne.

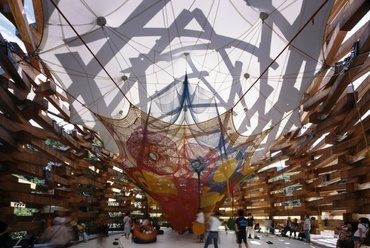

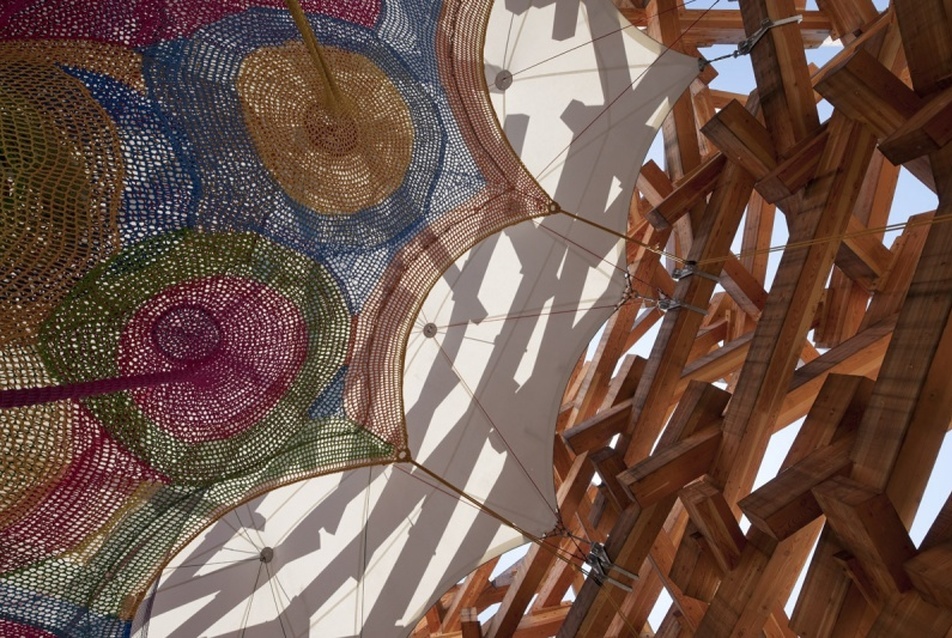

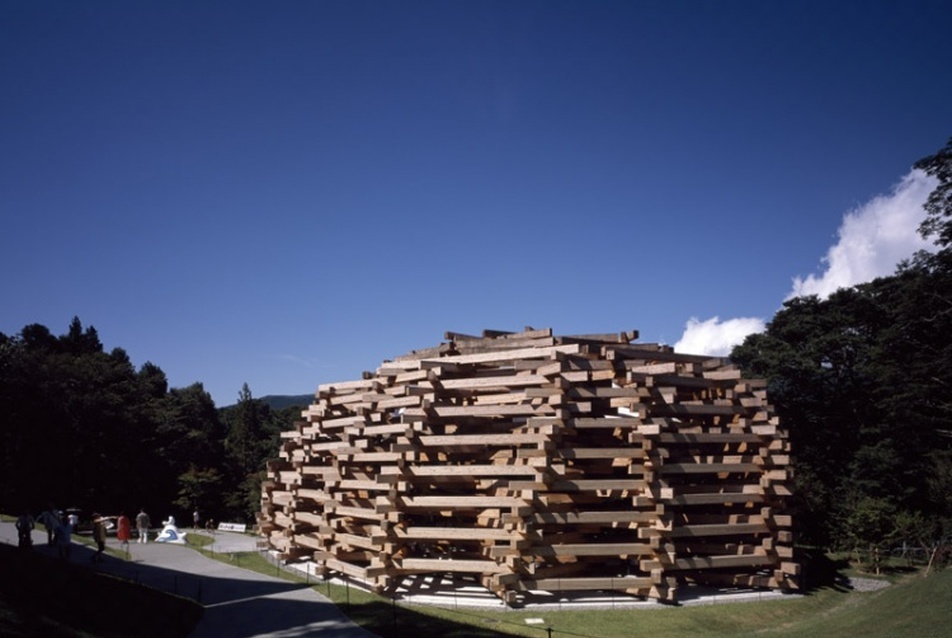

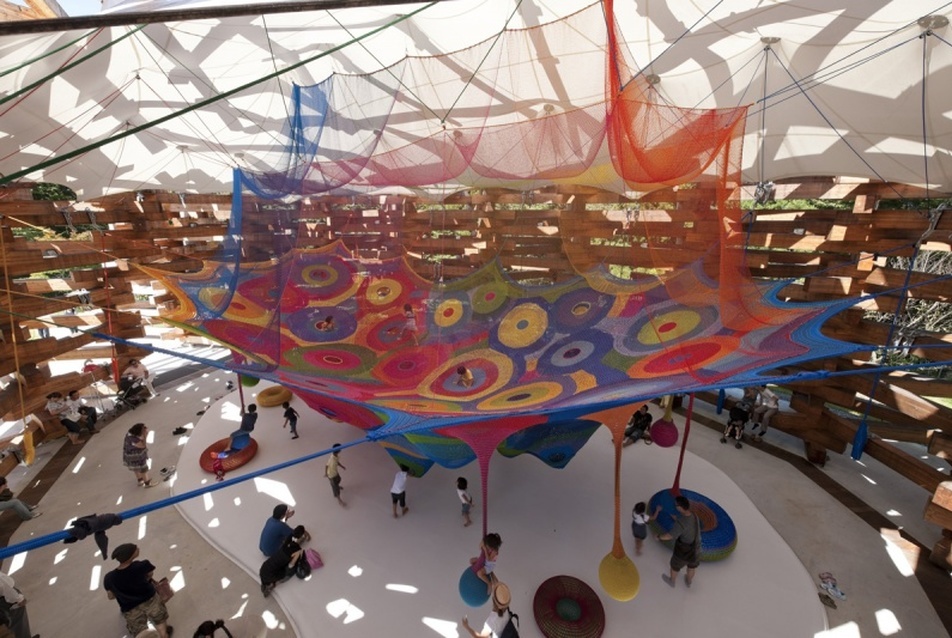

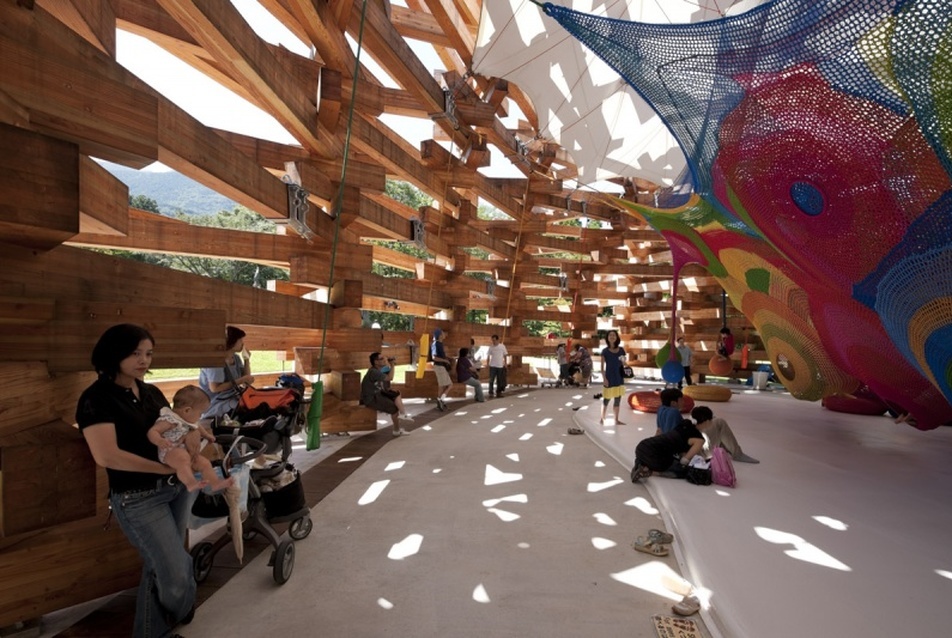

Az építészeti koncepció fontos eleme, hogy a művet kívülről is lássák az arra járók, viszont képes legyen védelmet nyújtani a közvetlen napsütés és az ultraibolya sugárzás ellen. A tervezők szándéka szerint a tér egy erdőhöz hasonló, átmeneti közeg lett, ahol a kint és a bent közötti határok eltűnnek. A hely lenyűgözi az embereket, akárcsak a tábortűz: a gyerekek mint lángocskák ugrálnak a hálóban, miközben a szülők körbeülik azt, vagy leheverednek a fára.

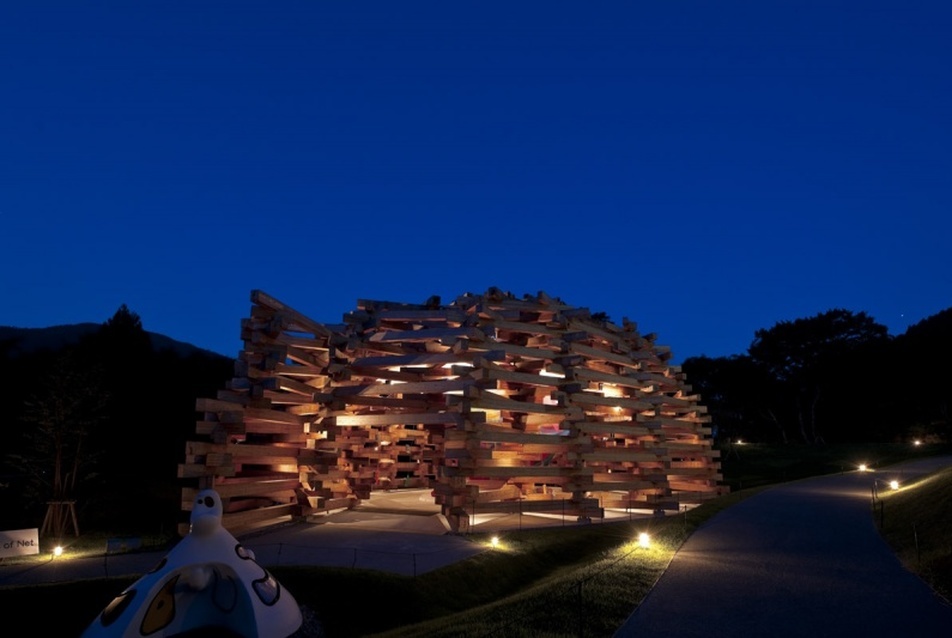

Woods of Net pavilon, Tezuka Architects

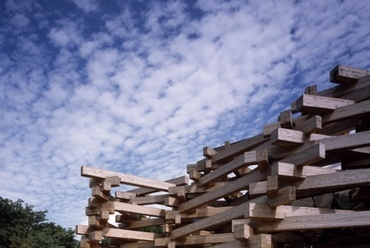

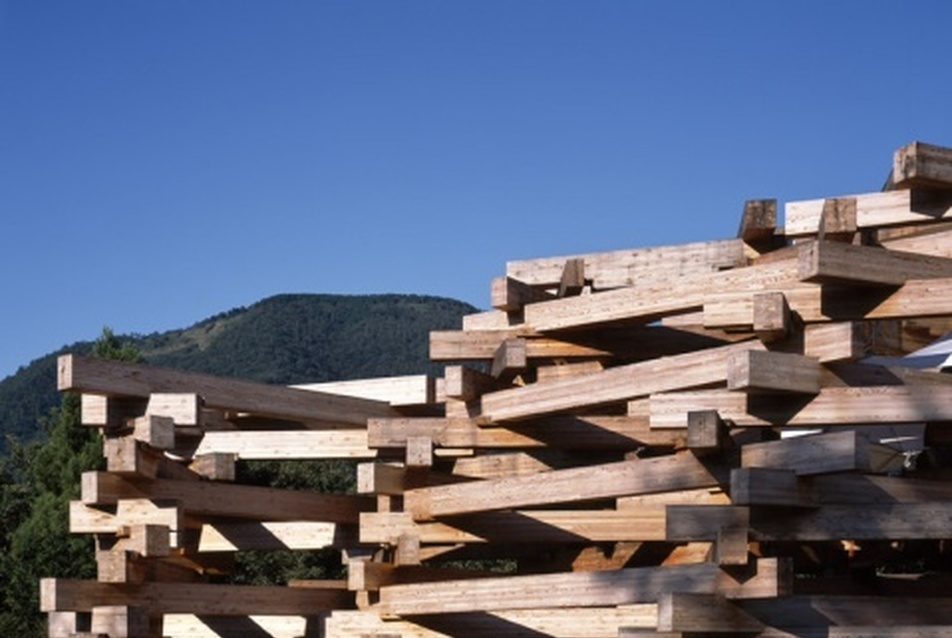

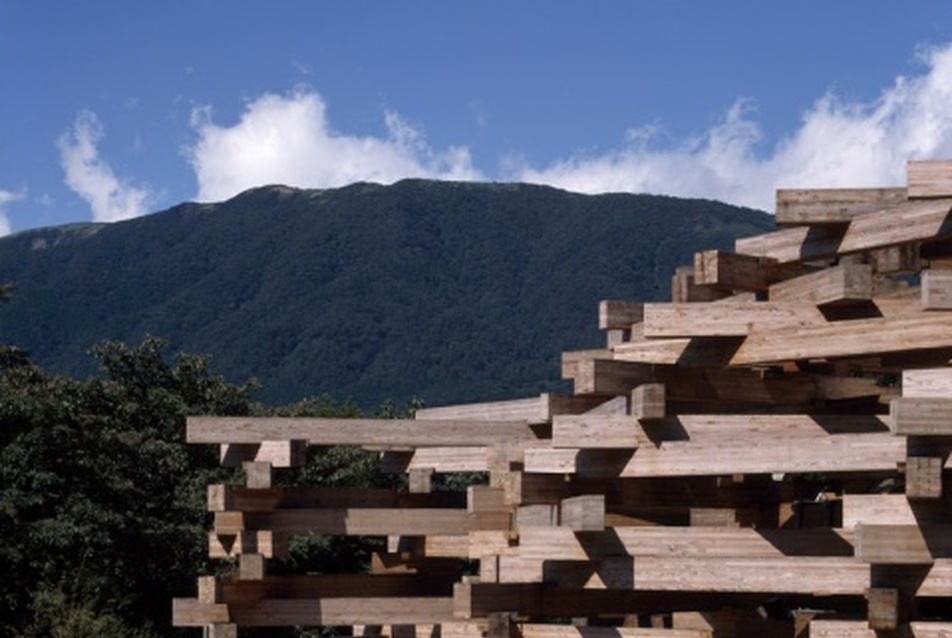

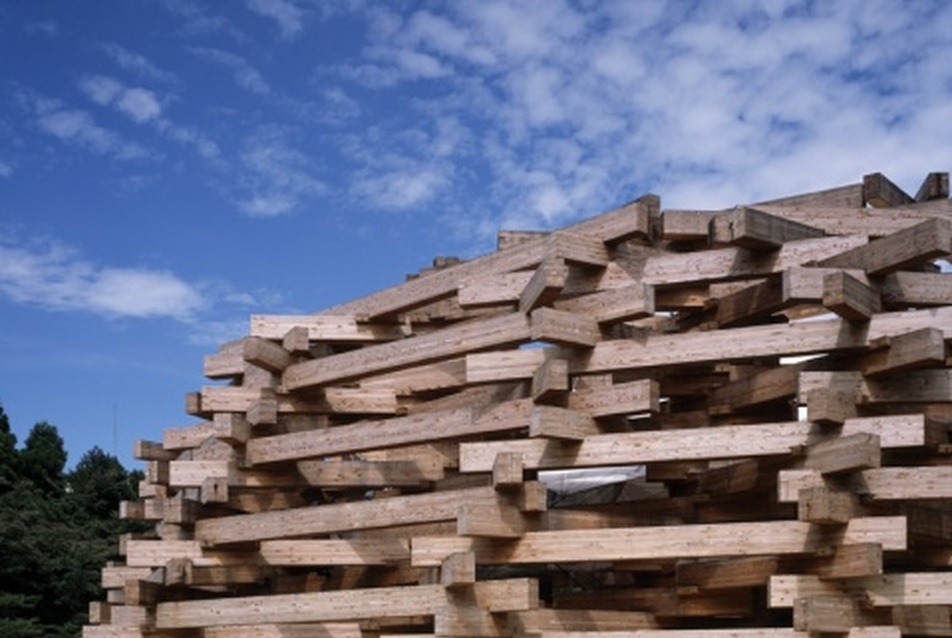

A szerkezet teljes egészében fából készült, fém szerelvényeket nyomokban sem tartalmaz. 320 köbméter fát használtak fel az építkezéshez, az 589 elem mind egyedi, közülük egyik mérete sem egyezik a másikkal. A pavilon kivitelezésekor a legújabb szerkezettervező programmal dolgoztak, viszont az ácsmunkák részletképzése a Narában és Kiotóban található több ezer éves japán fatemplomok megoldásaihoz nyúl vissza. Ez a legöregebb és egyben a legfiatalabb szerkezet a világon, ami, ha megfelelően kezelik, akár 300 évnél is tovább fennmaradhat.

Szerkezetelemzés a legkorszerűbb módszerrel

Annak érdekében, hogy a fenyő meglehetősen változó szerkezeti tulajdonságaival jól boldoguljanak, a tervezők korszerű szerkezetelemzési módszerrel éltek. A szerkezettervező mérnök, Imagawa professzor kifejezetten a pavilon kialakítása érdekében fejlesztette ki az élvonalbeli elemző programot, melynek segítségével bebizonyosodott, hogy a hagyományos technika szerkezetileg teljesen helytálló még napjainkban is.



Miközben hagyományos ácskapcsolatokat alkalmaztak, az alkotók olyan futurisztikus formát kívántak létrehozni, melynek eredménye egy teljesen új típusú építészet. Az egész szerkezetet számítógépen tervezték meg, majd az adatokat egy 0,1 mm-es pontosságú CNC marógépbe táplálták. Ezt követően az ácsok elvégezték a felületkezelést, a daru beemelte az elemeket a helyükre, ahol a szakemberek éppolyan módon szerelték össze őket, mint akár négyszáz évvel ezelőtt.

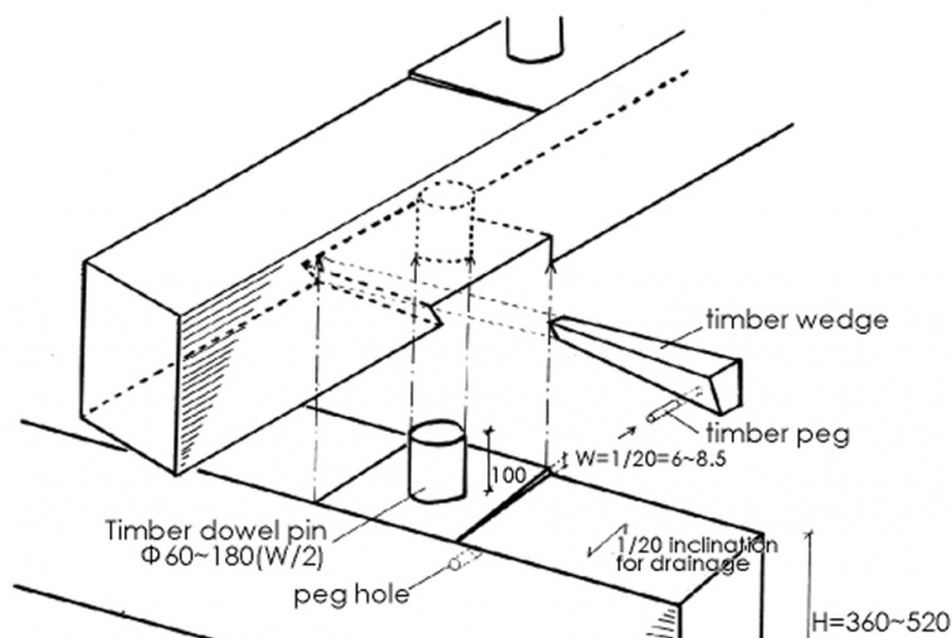

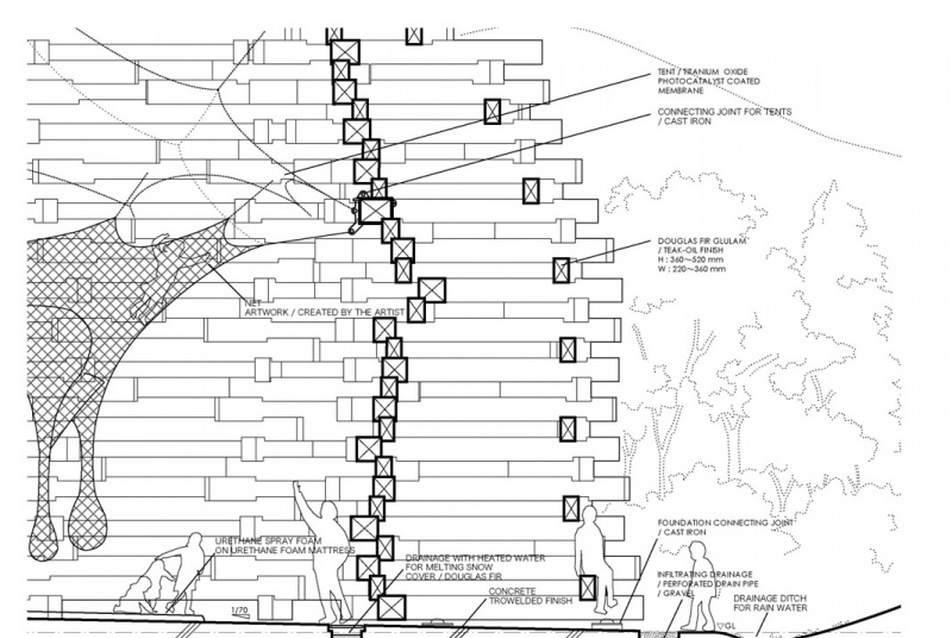

Csatlakozások csomópontjai

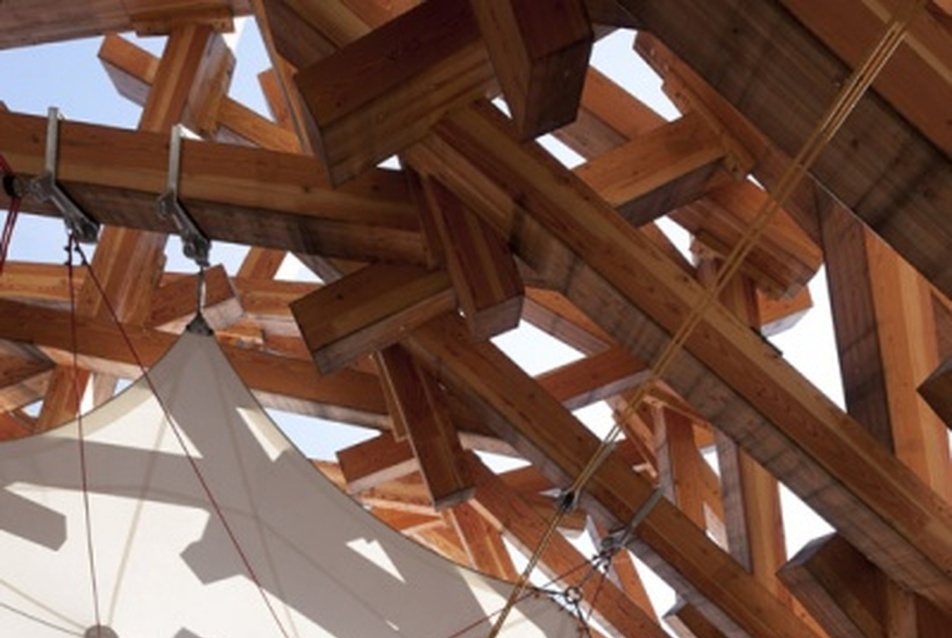

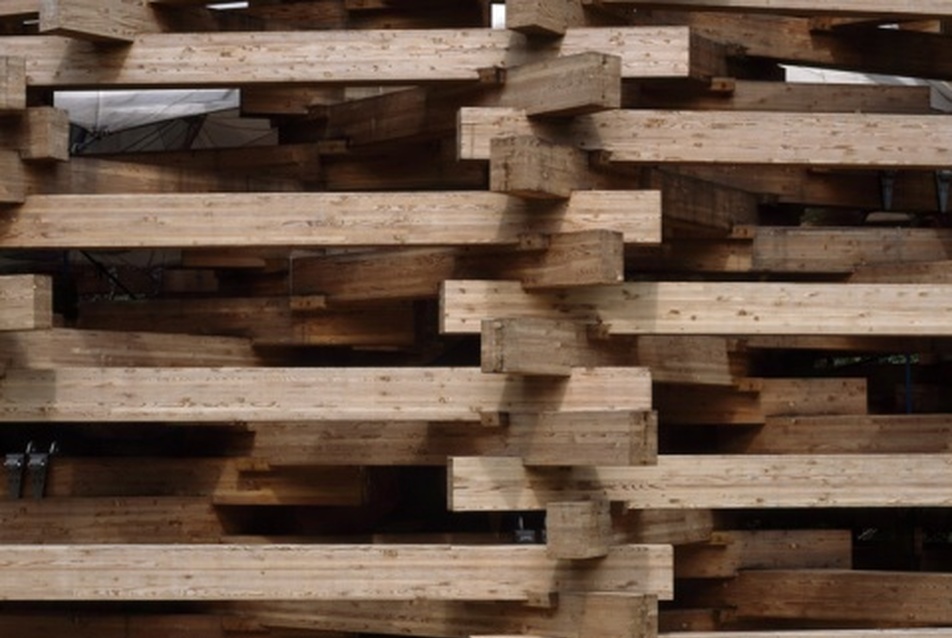

A különböző elemek kizárólag tiplik és ékek segítségével kapcsolódnak egymáshoz, annak ellenére, hogy ezt a hagyományos japán építési módot pár évvel ezelőtt még nem is lehetett volna alkalmazni a szigorú japán építési szabályozás miatt. Minden egyes elem más és más méretű, hogy a különböző irányokból érkező, eltérő nagyságú terheket megfelelően hordja. Az összes darabnak összetett formája van, ami megkönnyíti a vízelvezetést, így óvva meg a fát a vetemedéstől.

A tervezők által rendelkezésre bocsátott anyagot fordította: Gaschler-Gyeviki Nóra


Woods of Net
építészet: Takaharu és Yui Tezuka – Tezuka Architects
szerkezettervezés: Norihide Imagawa – TIS&Partners
művészi installáció: Toshiko Horiuchi Macadam – Interplay Design&Manufacturing
világítástechnika: Masahide Kakudate – Masahide Kakudate Lighting Architect&Associates
kertépítészet: Soichiro Tsukamoto – Soichiro Tsukamoto Architecte De Paysages
fotók: Katsuhisa Kida – FOTOTECA
megbízó: Hakone Szabadtéri Múzeum
helyszín: Ninotaira, Hakone város, Kanagawa prefektúra, Japán
helyszín területe: 1875 m2
beépített terület: 528,5 m2
legnagyobb magasság: 12 m
alaprajz hosszoldala: 34 m
alaprajz rövidebb oldala: 23,5 m
tervezés éve: 2008.05. - 2008.12.
kivitelezés éve: 2009.01. - 2009.05.
szerkezet anyaga: Douglas-fenyő

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
1/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
2/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
3/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
4/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
5/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
6/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
7/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
8/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
9/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
10/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
11/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
12/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
13/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
14/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
15/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
16/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
17/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
18/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
19/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
20/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
21/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
22/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida
23/27
Woods of Net pavilon, Tezuka Architects - fotó: Katsuhisa Kida

Woods of Net pavilon, Tezuka Architects
24/27
Woods of Net pavilon, Tezuka Architects

Woods of Net pavilon, Tezuka Architects
25/27
Woods of Net pavilon, Tezuka Architects

Woods of Net pavilon, Tezuka Architects
26/27
Woods of Net pavilon, Tezuka Architects



Vélemények (1)
HI
2012.05.31.
06:43

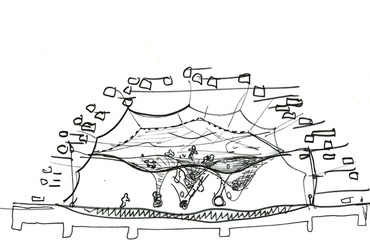

Érdemes megnézni a skiccet. Pár laza vonallal benne van a lényeg, sokkal többet mond, mint agyongyötört fotorealisztikus 3D - többnyire hamis - látványtervek. Még az alapozás elve is korrekt, szemben azzal, hogy nálunk még kész építész tervek zömében sem lehet látni egy épkézláb alapozást. Megnéztem a honlapot is, minden háznál a bevezető egy lényeget tükröző skicc, semmi etetés, azt hiszem ez a tudás egyik jele. Egyre határozottabban az a meglátásom, hogy a szabadkézi tanulmányokat nélkülöző számítógépes dizájnok a szakmai tudás hiányát leplezik. Érdemes lenne legalább pályázati szinten előírni a kötelező szabadkézi vázlatokat. Huszti István
