Duna Bay lakópark — 39. tömb

2010.02.09. 12:08

"Az épület egynemű építészeti elemekből összerakott kihajtogatott kapu, ahol az illesztések nem egészen pontosak." A Bánáti-Hartvig Építésziroda terve.

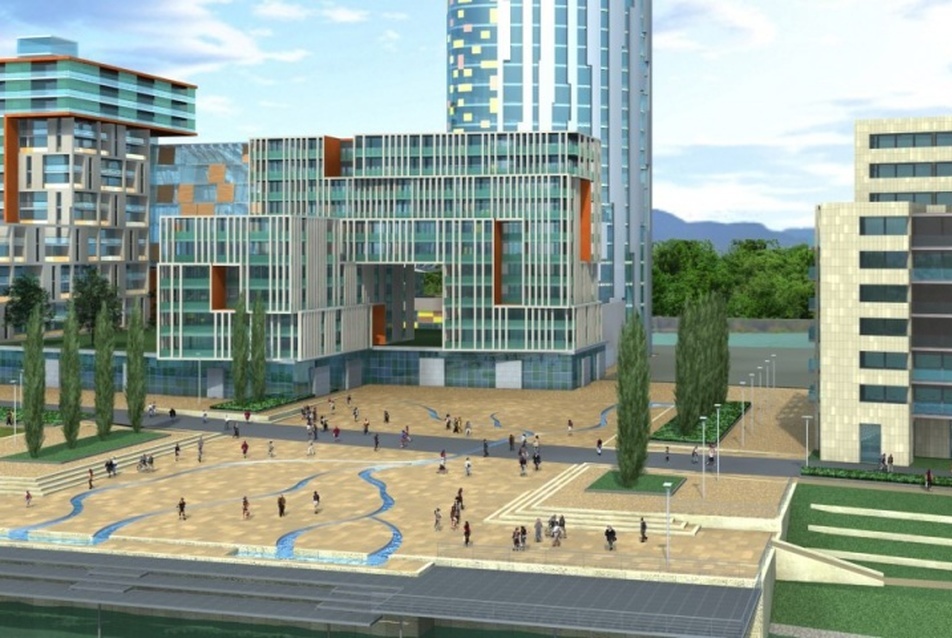

Előzmények

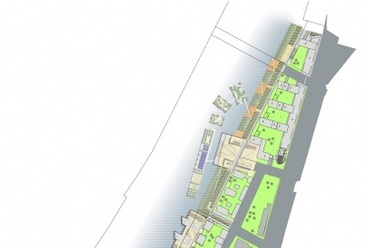

Irodánk a Duna Bay Kft. felkérésére 2006 márciusában 5 másik irodával párhuzamosan koncepciótervet készített a Duna Pláza mögötti területre. A tervek rezüméjeként, többhónapos együttgondolkodás után kialakult a terület beépítési terve, ami alapját képezi a Szabályozási Tervnek. Ezek után a terület 4 építésziroda között felosztásra került. Jelen vázlatterv a 39. tömb beépítését tartalmazza, melyet a megrendelő adatszolgáltatása, a készülő Szabályozási Terv és az érvényben levő rendeletek, szabványok előírásai alapján készítettünk el.



Duna Bay lakópark 39.  tömb
2/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
3/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
12/23
Duna Bay lakópark 39. tömb

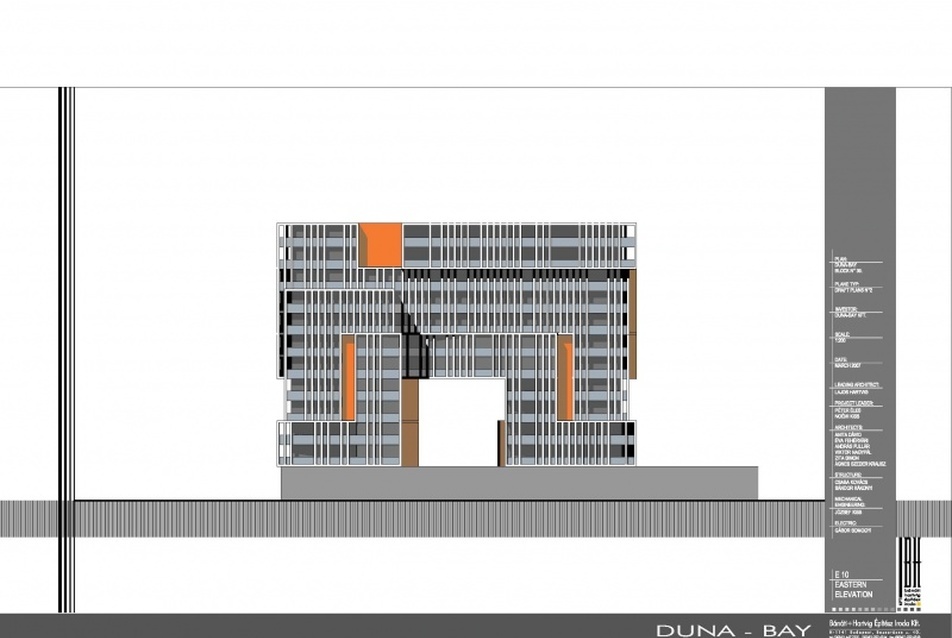

Keleti homlokzat
4/23
Keleti homlokzat

Duna Bay lakópark 39.  tömb
5/23
Duna Bay lakópark 39. tömb

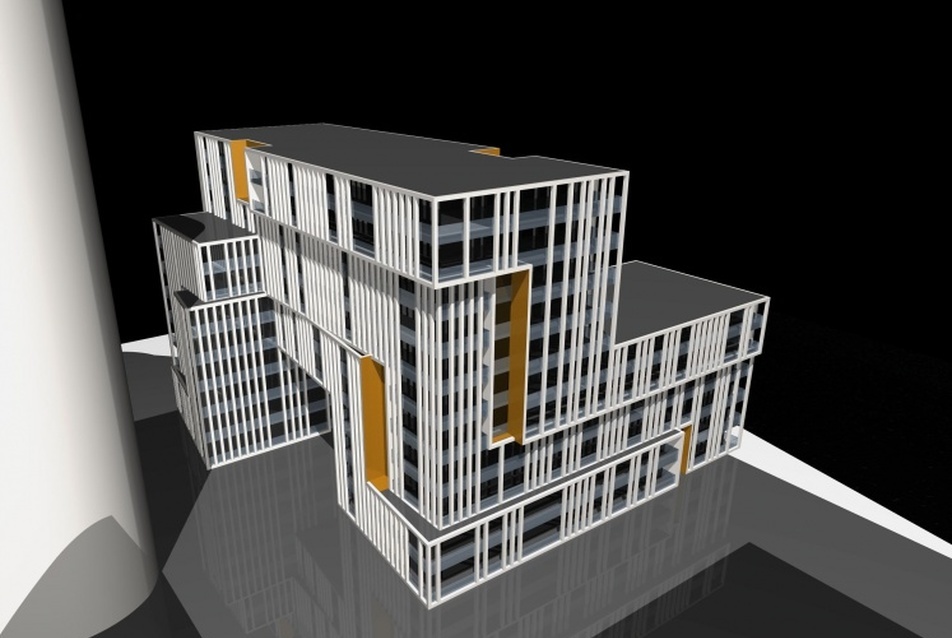

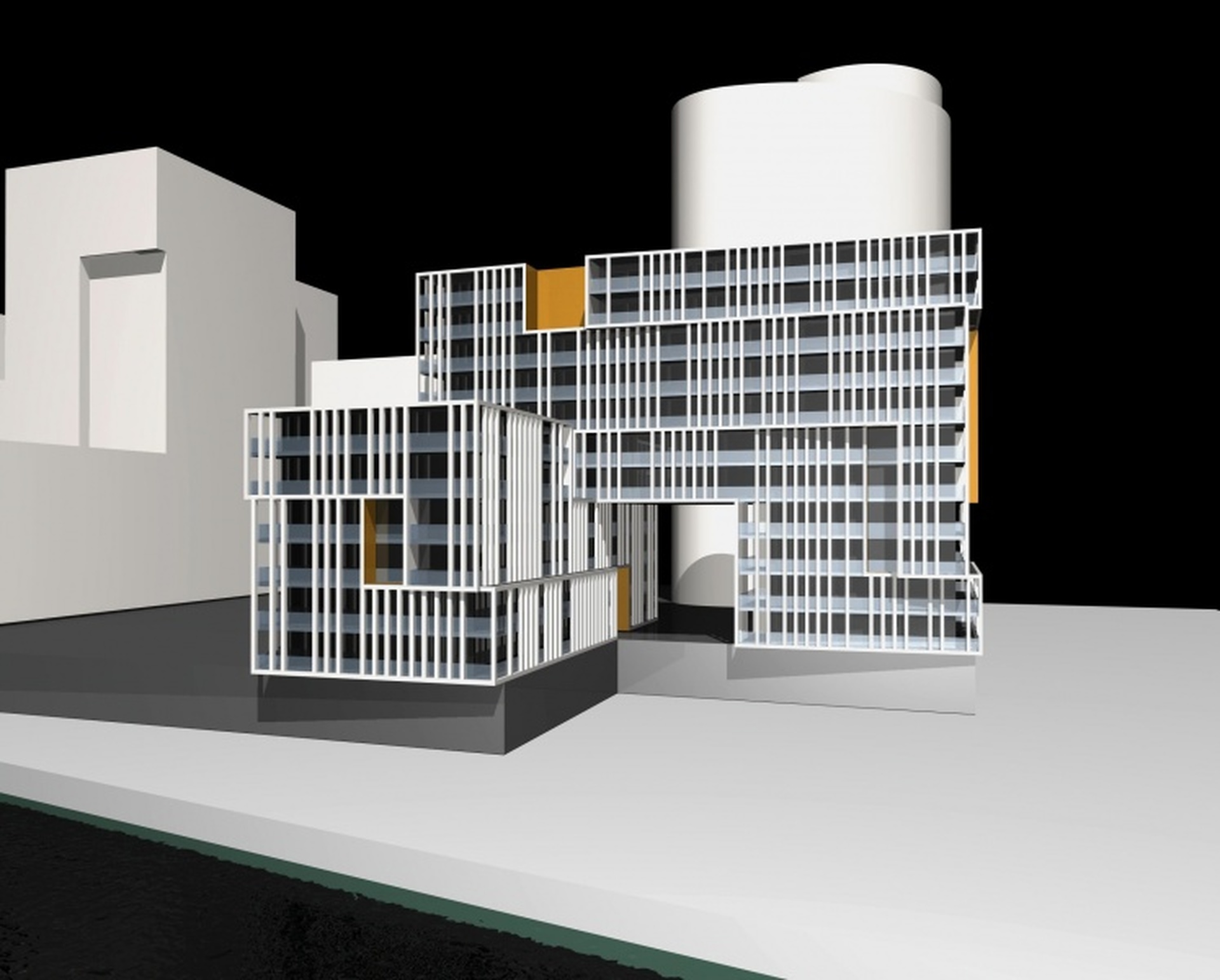

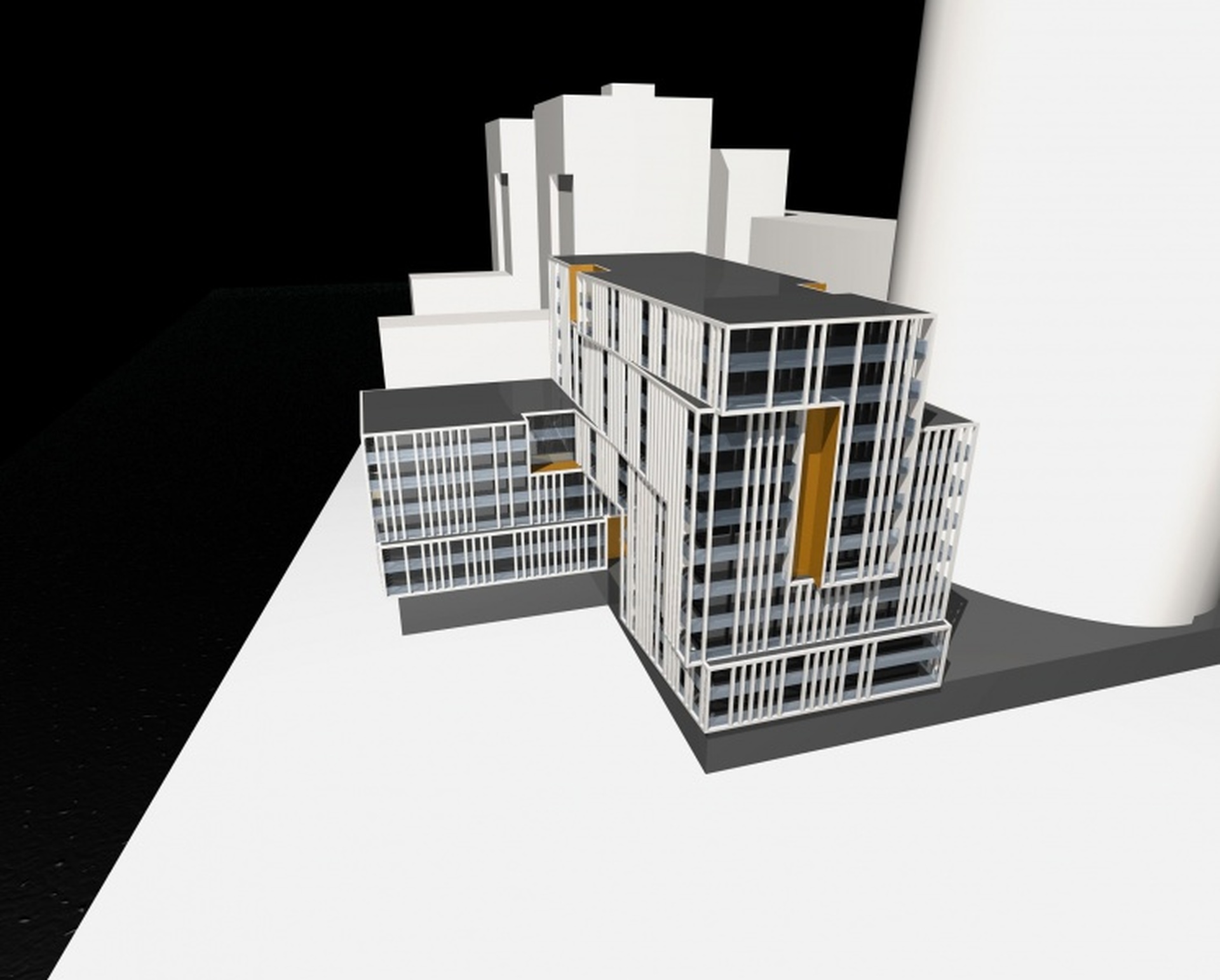

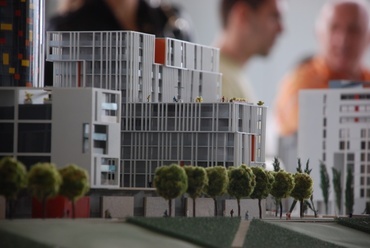

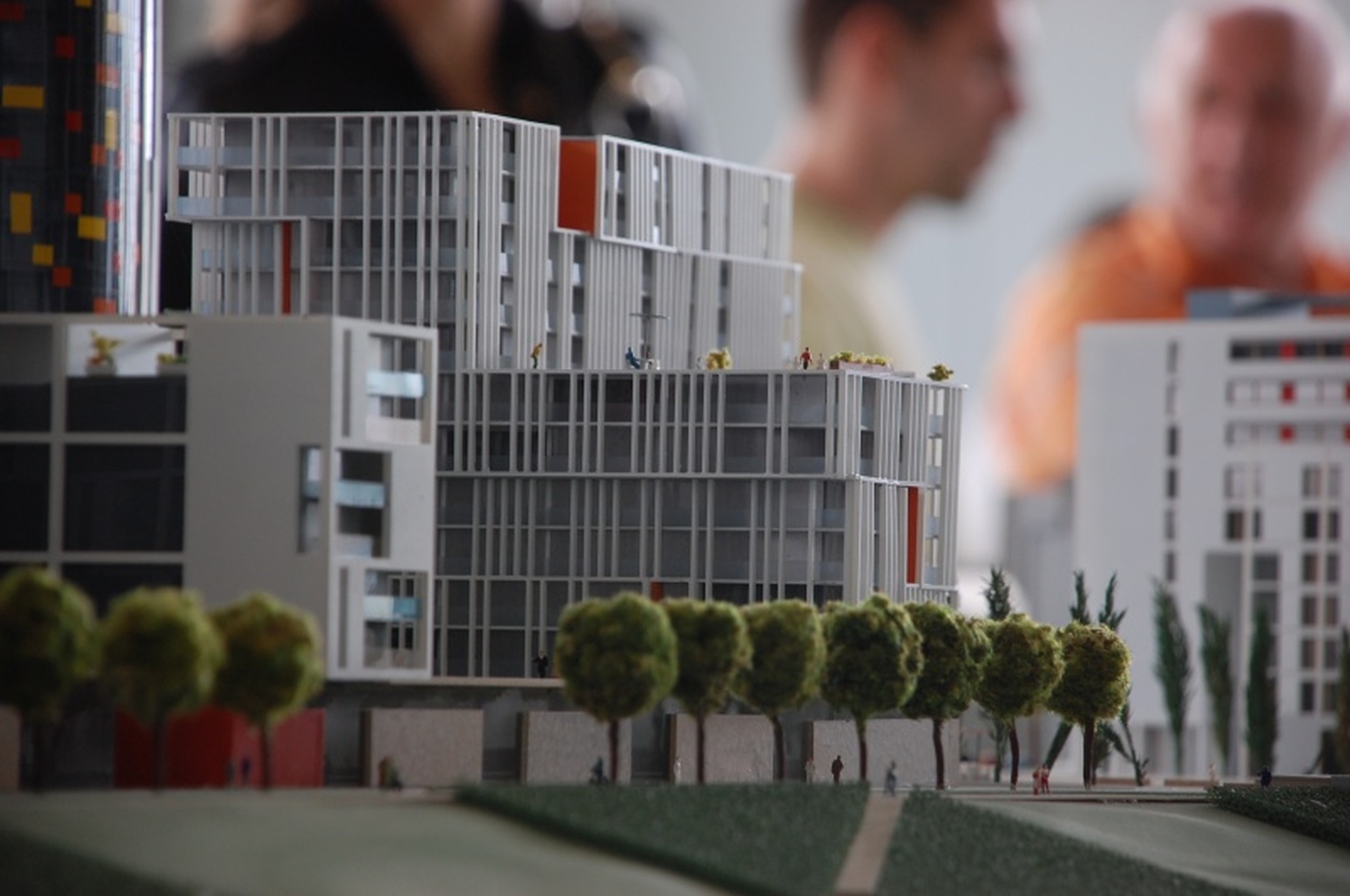

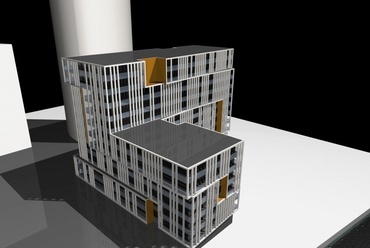

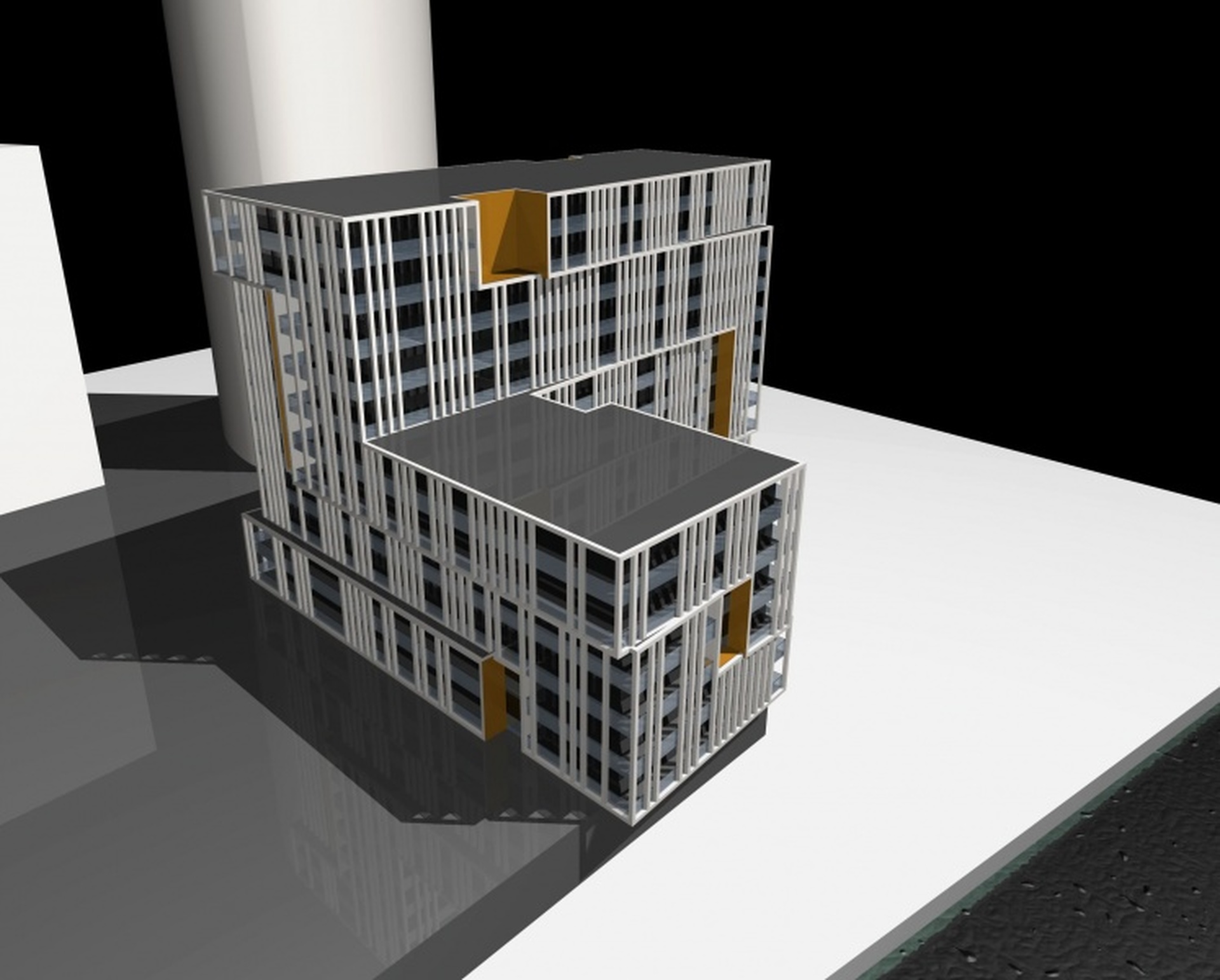

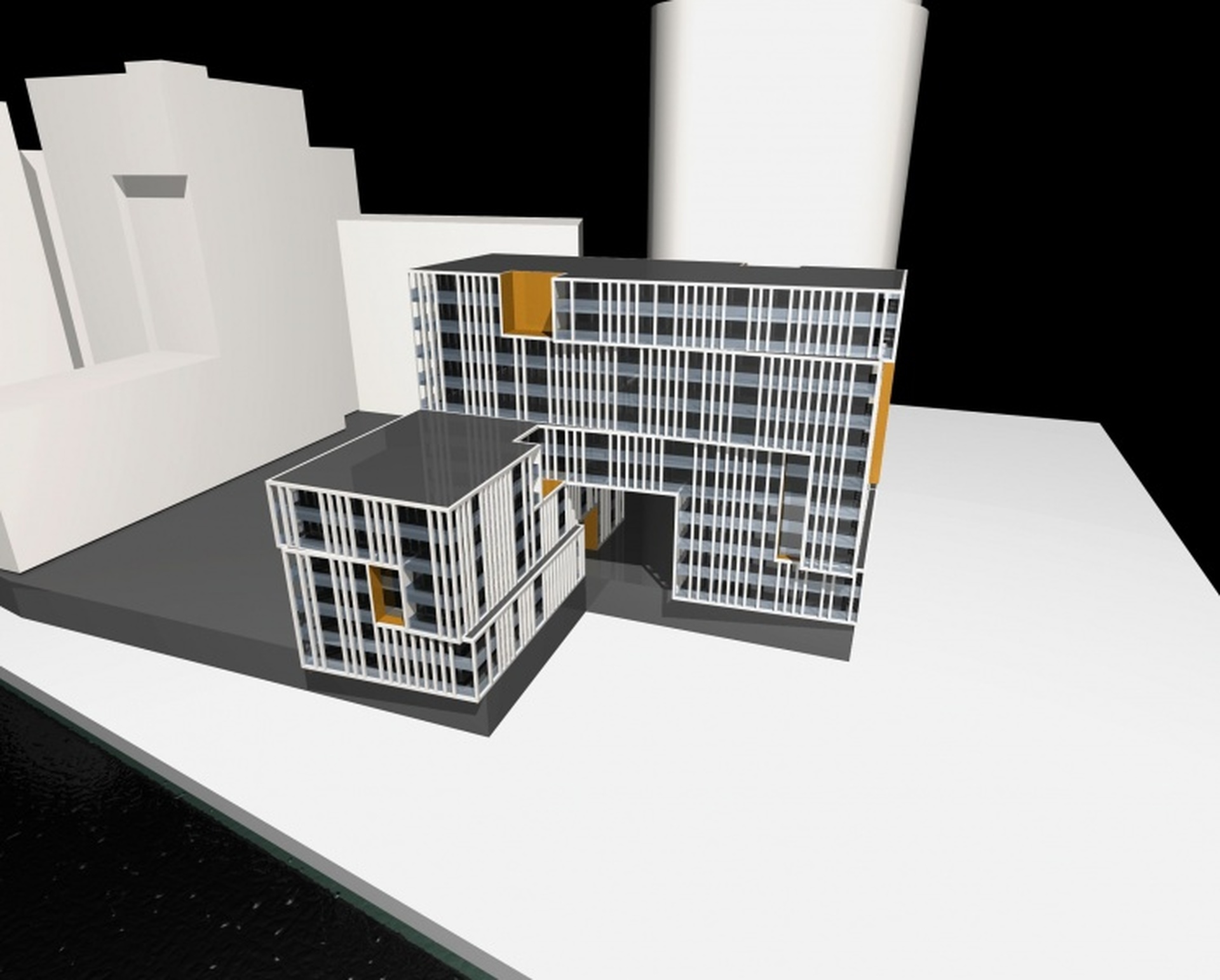

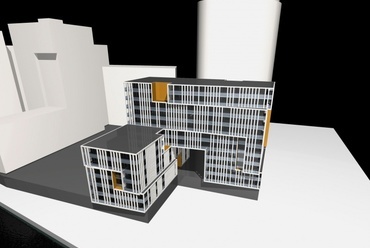

Az épület kialakítása
A tömegalakítás léptékét, főbb igazodási síkjait a szabályozási terv, valamint a szomszédos tömbök beépítése determinálja. A gazdaságosságra való törekvés a beépítési mutatók minél teljesebb kihasználása irányába mutat, amit telek morfológiájának, a kis alapterületű lakások közlekedővel való feltárásának, a tömegalakítás igényeinek, valamint a biztosítandó parkoló szám a figyelembe vételével is sikerült maximalizálni.

Az épületnek valamennyi, utca felőli és telekoldali beépítési vonala adott, amiket értelemszerűen betartottunk. Az épületben 111 lakást helyeztünk el. A szükséges parkoló szám biztosítása a mélygarázsban és részben a földszinten történik. A négy oldalról közterület által határolt területen a legmagasabb pontján pince+fsz+14 emeletes lakóépület 3 függőleges közlekedési magra tagolódik, melyre az emeleti szinteken külső folyosós rendszerben vannak felfűzve a lakások. A közterületi feltárás személygépkocsival a déli homlokzaton történik. Gyalogos bejárat mind a négy oldalról nyílik. Az utcákra kisebb-nagyobb üzleteket nyitottunk.



Duna Bay lakópark 39.  tömb
6/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
7/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
8/23
Duna Bay lakópark 39. tömb

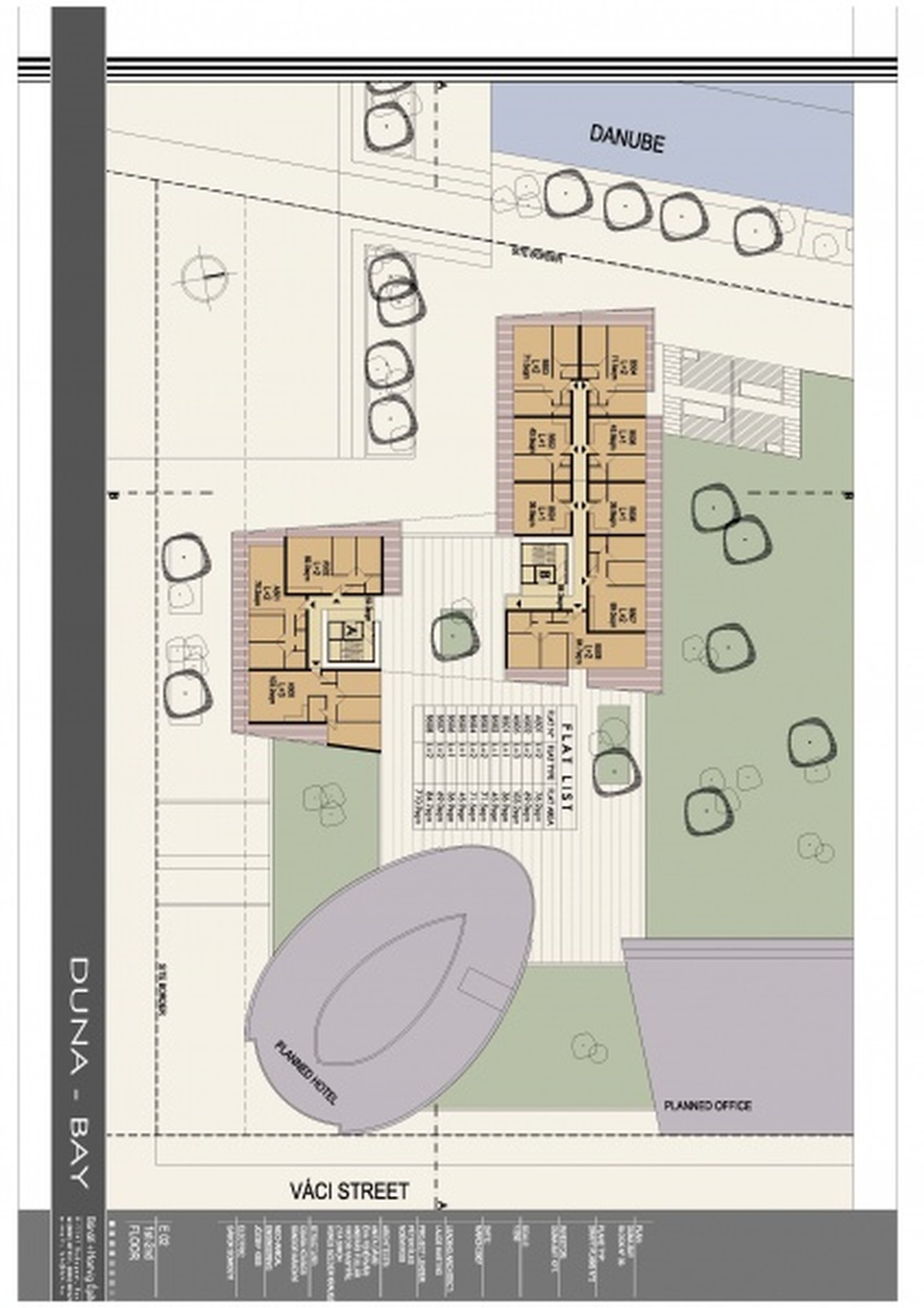

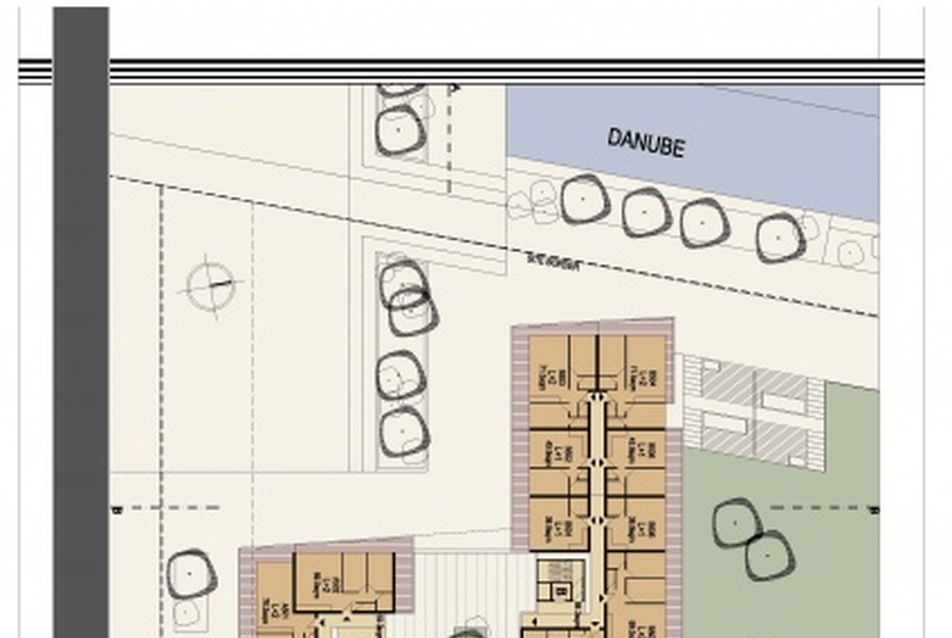

Alaprajzi kialakítás
Az épület működése és gazdaságossága szempontjából is döntő fontosságú a racionális közlekedő rendszer kialakítása, a lépcsőház és felvonó megfelelő elhelyezése az épületben, valamint a szerkezeti rendszer és méreteinek meghatározása.

Földszint:
A lakóház bejáratai hulladéktárolóval és egy közös tárolóval rendelkeznek. Az utca és a sétány felé mindenütt üzleteket terveztünk. A terület többi részét parkolók, és zöldterület foglalják el.

Általános emeleti szintek:
A függőleges közlekedő magok szervezik a közlekedést. Magonként 1-1 liftet helyeztünk el. A lakások kialakításánál törekedtünk a maximális flexibilitásra, a tiszta, világos szerkesztésű terek létrehozására. A cellás, vizes helyiségeket a folyosó mellé vontuk össze, a konyhák amerikai rendszerűek. A nappali és a háló ily módon változatosan bútorozható, a terek igény esetén egybenyithatók.



Duna Bay lakópark 39.  tömb
9/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
10/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
11/23
Duna Bay lakópark 39. tömb

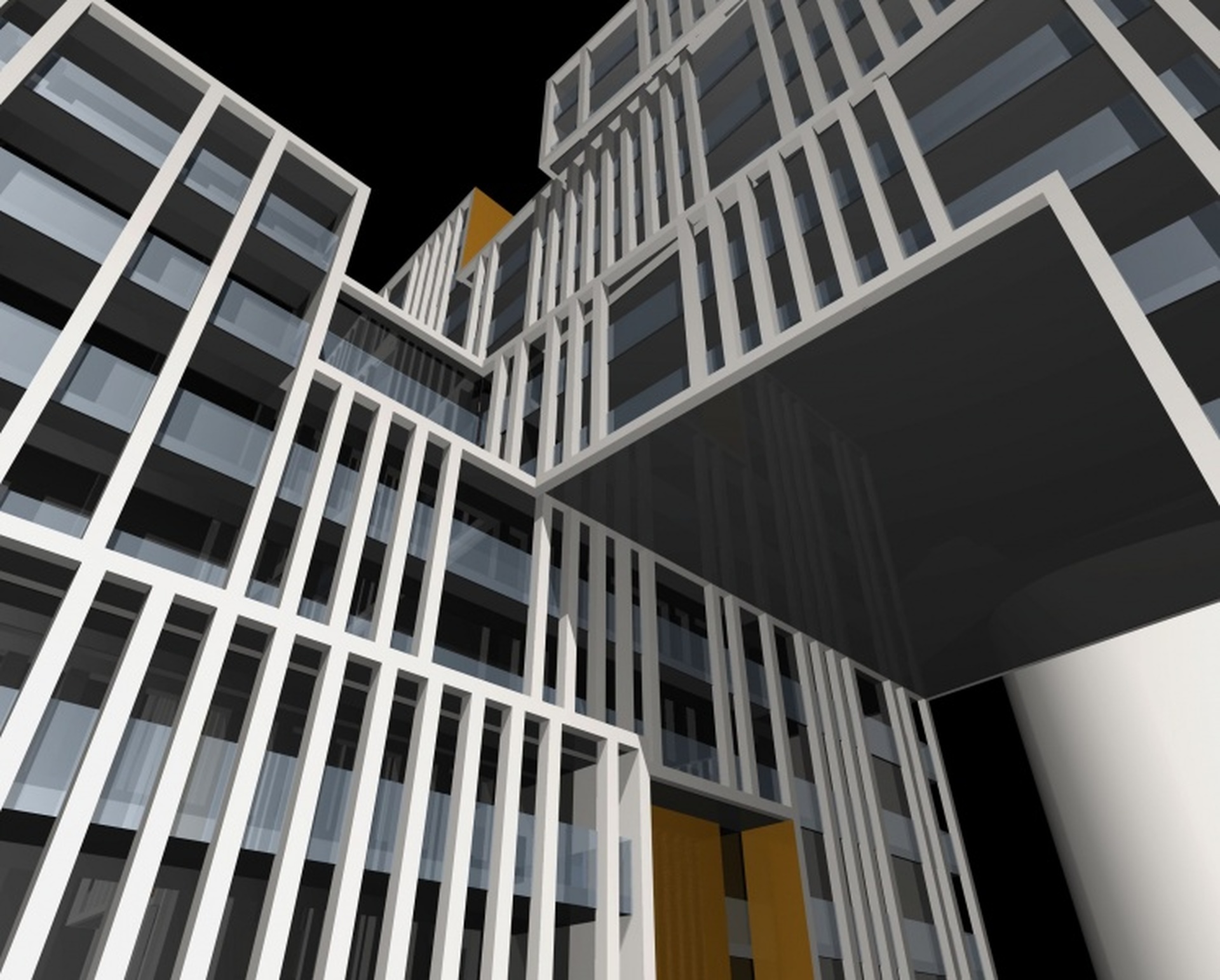

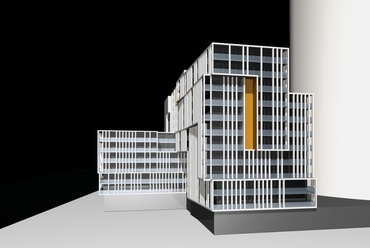

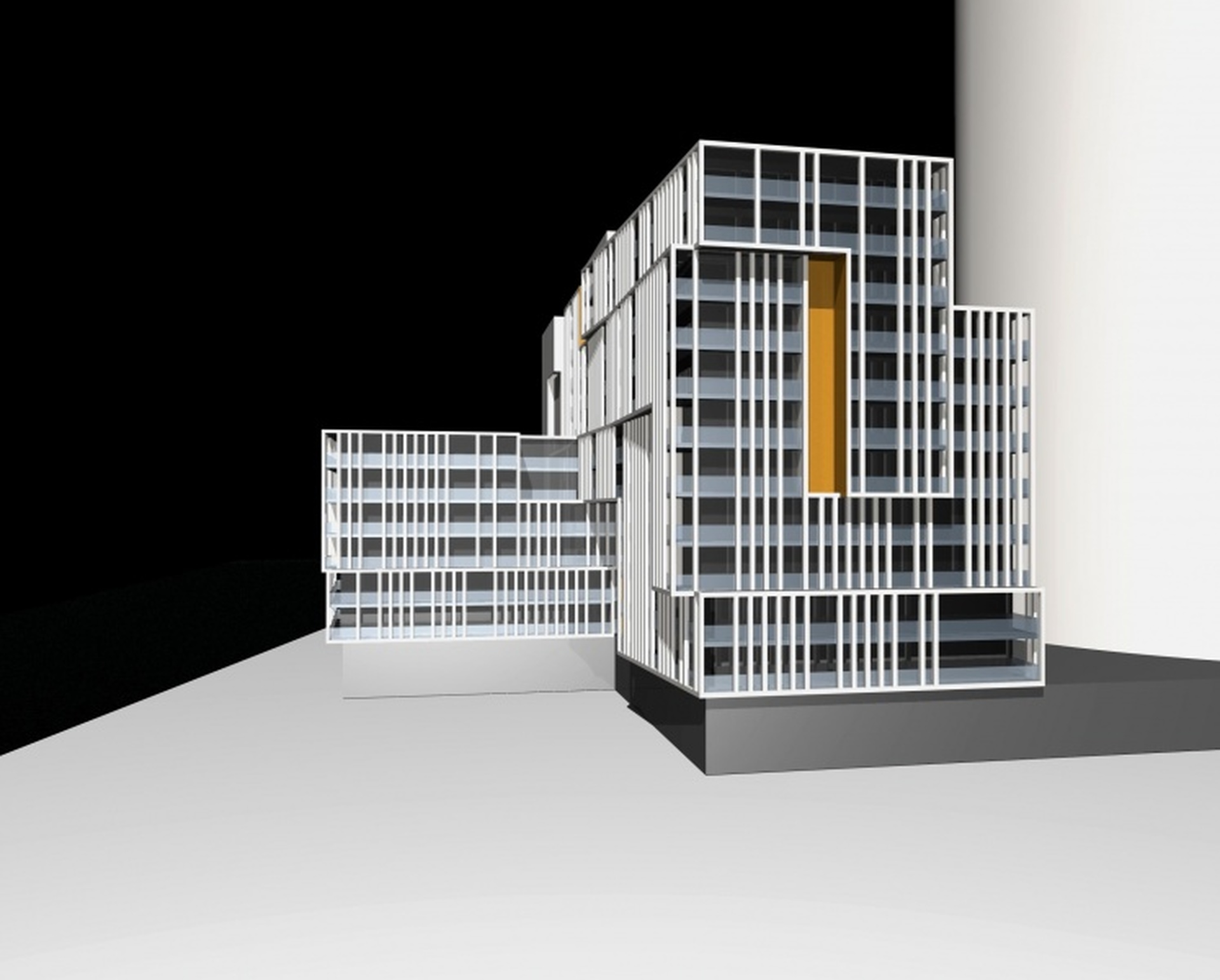

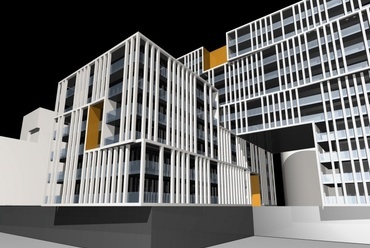

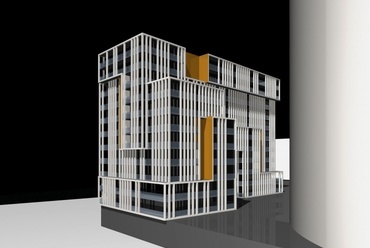

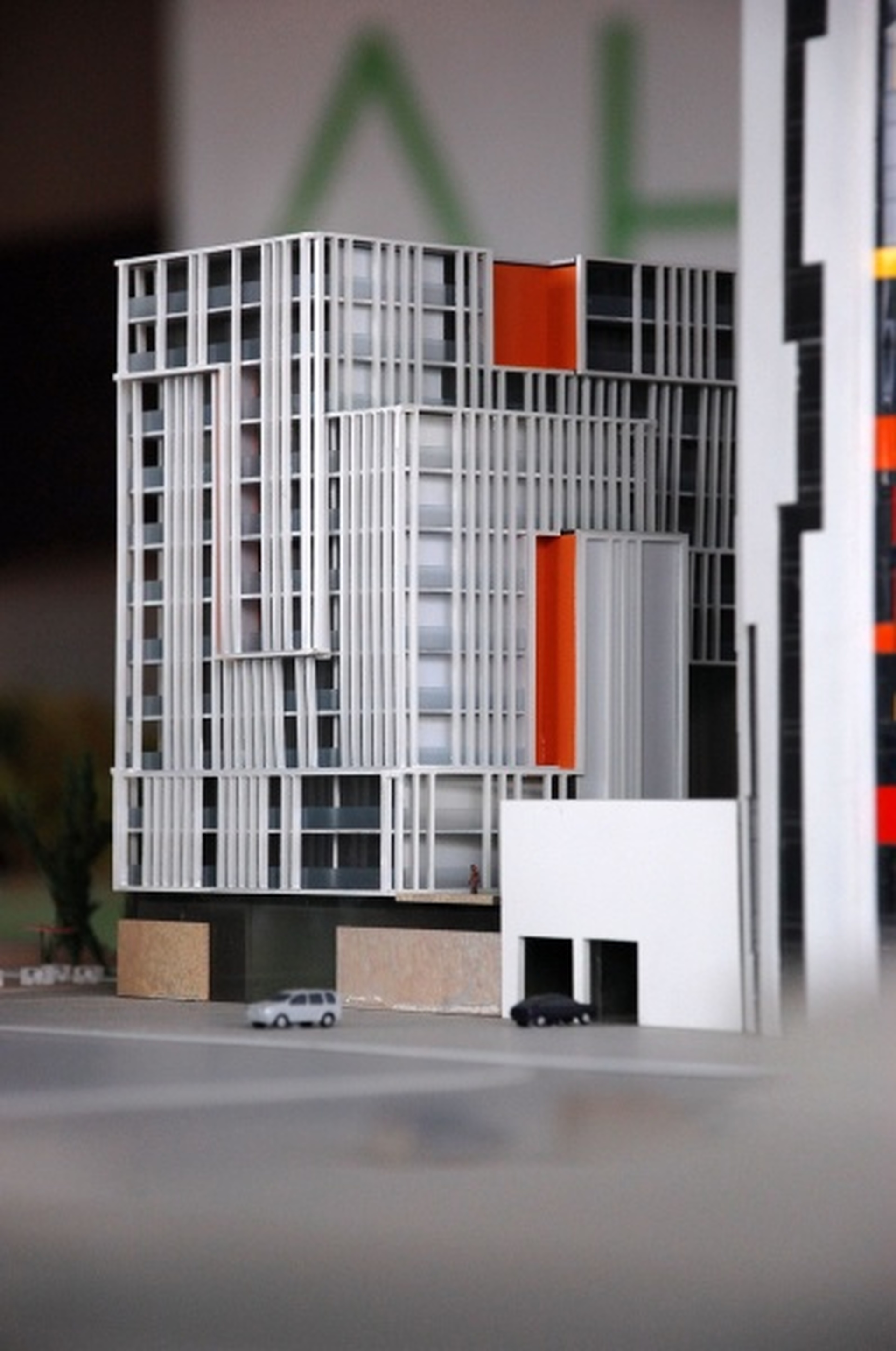

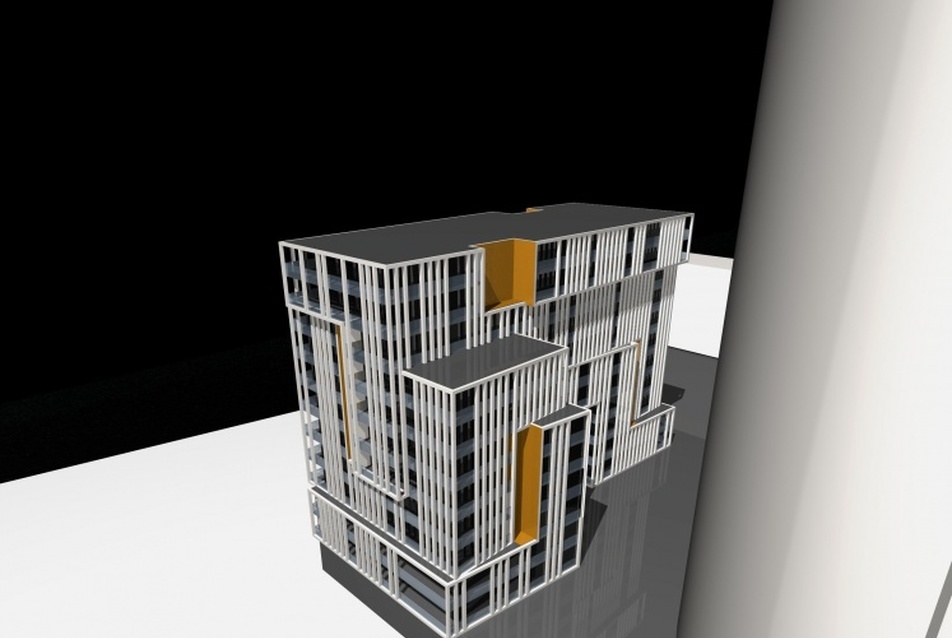

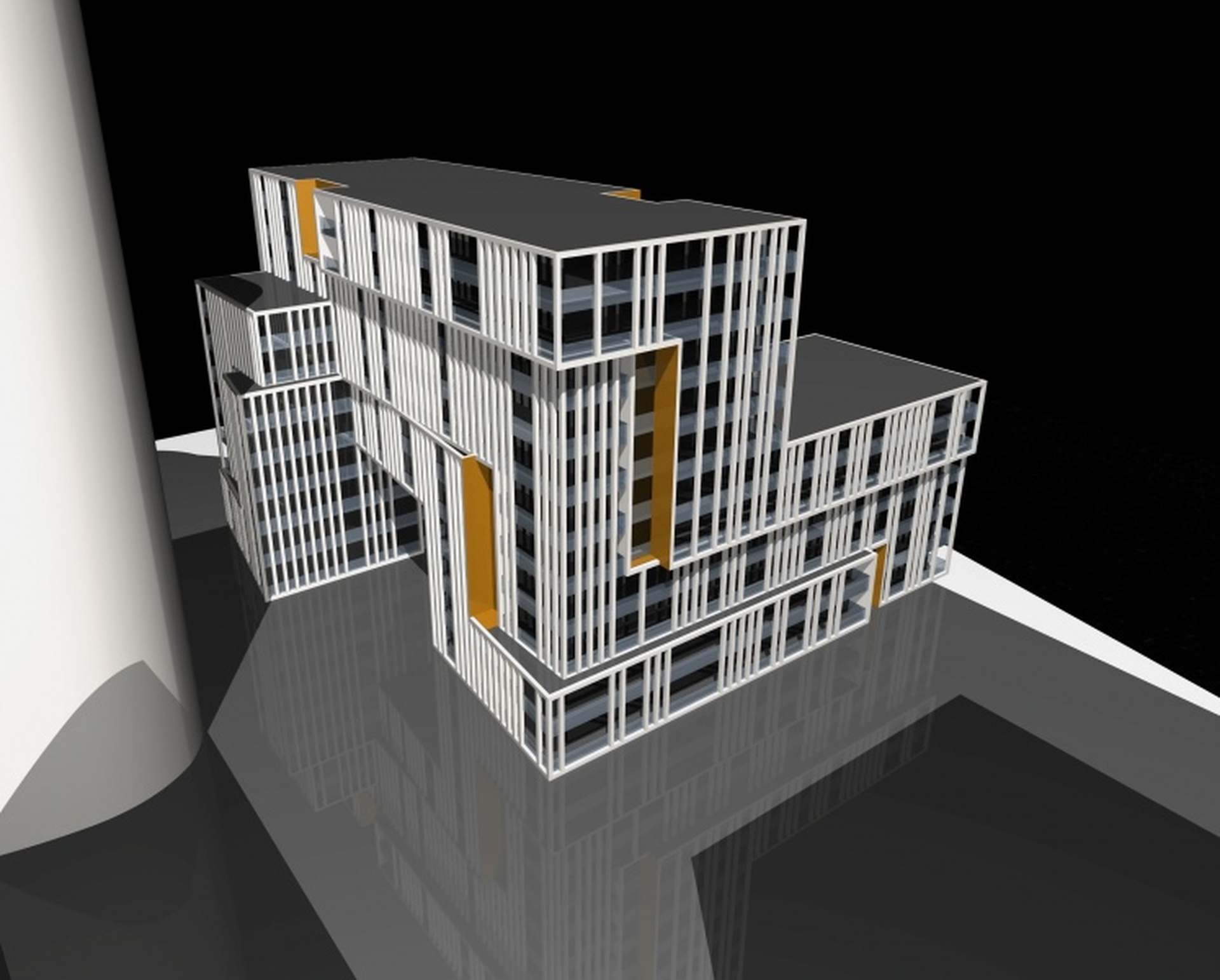

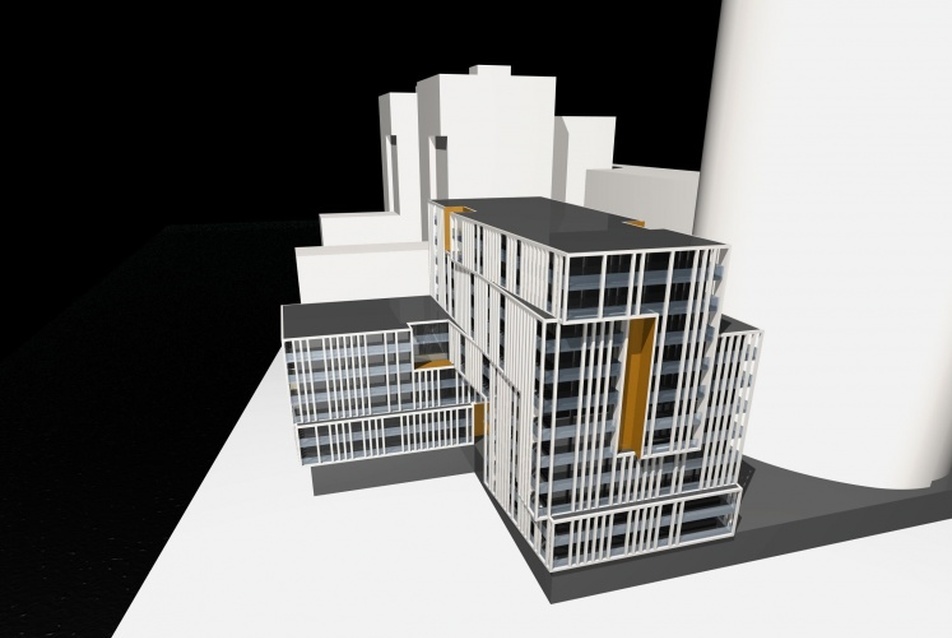

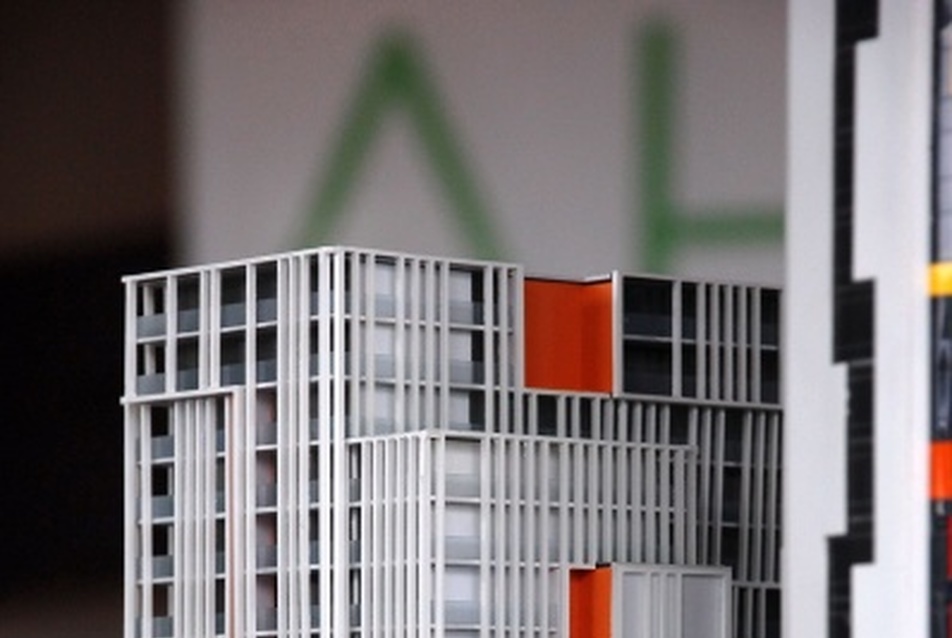

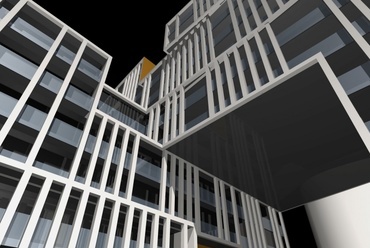

Homlokzatok, anyaghasználat
A homlokzatok kialakításánál legfontosabb szempont az volt, hogy az épület ne olvadjon bele a mai lakáspiacon jelen lévő számtalan társasházba, hanem egyedi, azoktól megkülönböztethető, emblematikus jegyekkel rendelkezzen. Az épület egynemű építészeti elemekből összerakott kihajtogatott kapu, ahol az illesztések nem egészen pontosak. Az apró elcsúszásoktól olyasfajta szerkezet jön létre, mint a földrétegek egymásra épülésénél. A homlokzat legkülső rétege függőleges osztású árnyékoló rács, amely minden „rétegen" más rendet követ.

A homlokzaton alkalmazott anyagok a következők:

  • Színes nemes vakolat
  • Eternit homlokzatburkolat
  • Tűzi horganyzott erkélykorlát, erkélylemez
  • Ragasztott üveg mellvéd, pontfogással
  • Osztás nélküli üvegfal
  • Hossztoldás nélküli ragasztott fa nyílászáró, hőszigetelt

Szerkezeti részletezés
Földmunkák
Talajkiemelés, talajcsere a statikus tervező előírásai szerint.

Alapozás
Az épület alatt 70 cm vastagságú monolit vasbeton szerkezetű lemezalapozás készül.
Az épület réteg és talajvíz elleni védelme a monolit vb. szerkezet vízzáró kialakításával biztosított.



Duna Bay lakópark 39.  tömb
13/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
14/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
15/23
Duna Bay lakópark 39. tömb



Függőleges teherhordó szerkezetek
Az épület szerkezet monolit vasbeton.
A függőleges teherhordó, egyben merevítő szerkezetet a monolit vasbeton liftmagok alkotják.
A szerkezetépítésben alkalmazott anyagminőségek:
Tartószerkezet vasbeton: C25-24/KK
betonacél: B60.50
betontakarás: 2 cm

Lépcsőház
Az épületben 10 füstmentes lépcsőház található. A lépcső monolit vasbeton szerkezetű.

Födémek
Monolit vasbeton lemezfödémeket terveztünk 20 cm vastagsággal. A burkolati réteg úsztatott.

Tetőfödém, teraszfödém
A lakóépület jellemző tetőfedése a lapos tetős részen 2 réteg modifikált bitumenes vastaglemez, terasztetőként zúzottkőbe ágyazott lapburkolattal. A 6. emeleten, valamint a földszinti garázsbeálló lefedésén kis vasbeton szögtámfalakkal megtámasztott zöldtető is van. Az épület bádogos munkái Rheinzink horganylemezből készülnek.

Csapadékvíz elvezetés
A csapadékvíz a tetőről két rendszeren keresztül távozik:

  • a tetőösszefolyók belső elvezetéssel az ejtőcsöveken át a pincén keresztül,
  • az utcai homlokzaton az előkertben lévő csapadék csatornán keresztül, csapadékvíz elvezetése a tetőről ereszcsatornával történik

Homlokzatok
A teljes homlokzaton 4 cm hőszigetelés kerül, melyen a felületképzés kétféle textúrával készül. Az erkélyek ragasztott biztonsági üveg mellvédet kapnak



Duna Bay lakópark 39.  tömb
16/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
17/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
18/23
Duna Bay lakópark 39. tömb



Nyílászárók
Az épület homlokzati nyílászárói a földszinten és a közlekedőkben hőhídmentes alumínium profilból, sötétszürke színűek, hőszigetelő üvegezéssel.
Az ablakok és erkélyajtók látszó fa szerkezettel készülnek, mahagóni díszlazúrral. A szélességi méretkorlát alapján bukó, nyíló, bukó-nyíló vasalattal szereltek, sötétszürke színű alumínium külső, fa belső párkánnyal készülnek.

  • lakásbejárati ajtók T30-as MABISZ igazolással rendelkező tömör ajtók típus faszerkezetűek, bükk laminált felülettel
  • gépkocsi bejáratok porszórt, motoros, szekcionált működésű, lemezes garázskapu.

Belső válaszfalak
Az épületben található lakásokat elválasztó belső falak a zajvédelmi követelményeknek megfelelő szerkezettel készülnek, melynek a falszerkezete a következő: 10 cm YTONG válaszfal és 12 cm kisméretű téglafal között 3 cm hangszigetelő ásványgyapot kerül 25 cm teljes szerkezeti vastagsággal. A lakások egyéb belső válaszfalai Ytong 10 cm vtg. válaszfal lapokkal készülnek vékonyvakolattal.

Padló rétegkialakítás
A vb. födémszerkezeteken a padlózóna kialakítása az alábbi:

  • 2 cm Polifoam úsztató és kopogó hang gátló
  • 4 cm aljzatbeton
  • kerámia vagy parketta burkolat
  • a gépkocsi parkoló helyiségek feletti födémek alulról 10 cm vtg. hőszigeteléssel készülnek



Duna Bay lakópark 39.  tömb
19/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
20/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
21/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
22/23
Duna Bay lakópark 39. tömb

Duna Bay lakópark 39.  tömb
23/23
Duna Bay lakópark 39. tömb



Burkolatok
A pince padlója: kopásálló cement burkolat.
A lakások előtereinek, vizes helyiségeinek, az épületrészek közös használatú helyiségeinek, közlekedőinek, lépcsőházainak burkolata eltérő színű, nagyságú ragasztott kerámia (gres) lapokból készül.
A lakások helyiségei közül a szobák és nappalik laminált szalagparketta burkolatot kapnak.
A közös tulajdonú vizes helyiségek, valamint a lakások fürdőszobái, WC-k ajtómagasságig mázas fali csempével burkoltak.
A gépészeti vezetékek takarására gipszkarton falburkolat és a fsz.-i közlekedőben álmennyezet készül.
A lépcsők gres lap lépcsőburkolattal készülnek
Parketta: kopogás gátló 2 mm alátétlemezzel.

Felvonók
Az épületbe 10 db akadálymentes közlekedést biztosító személyfelvonó készül.
Ennek adatai:
- teherbírás: 4 személy
- menetsebesség: 0,7 m/s
- állomások száma: változó
- hajtás: elektromotor
- aknaajtó: 850x2000 mm automata
- vezérlés: belső nyomógombos és hívó (LE gyűjtős elektronikus)

Garázstechnológia
A szintkülönbségek áthidalására rámpákat alkalmazunk.

Hartvig Lajos DLA
építész tervező

Duna Bay lakópark — 39. tömb

Hartvig Lajos vezető tervező

Éles Péter projektvezető
Kiss Noémi
projektvezető

Dávid Anita építésztervező
Fehérvári Éva
építésztervező
Fullár András
építésztervező
Nagypál Viktor
építésztervező
Szeder-Krausz Ágnes
építésztervező
Terjéki Rita
építésztervező

Csőke Tamás gépészet
Kákonyi Sándor
statika
Kiss József
gépészet
Kovácsa Csaba
statika
