Az esztergomi szénrakodó renoválása és környezetének revitalizációja

1/30

Borító

Kikötés előtt

Légifotó, 1962 (forrás: Fentrol.hu)

Légifotó, 1965 (forrás: Fentrol.hu)

Légifotó, 1969 (forrás: Fentrol.hu)

Múlt és jelen; fotó: Lévay Jenő gyűjteménye; BFL (Budapest Főváros Levéltára); saját fotók

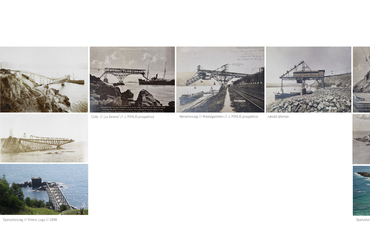

Rakodók nyomában; Fotó: Omnia.ie; MNL (Magyar Nemzeti Levéltár); Flickr.com; https://voltamontana.com/camino-natural-del-cantabrico-2/

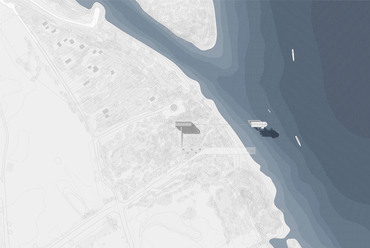

Helyszínrajz

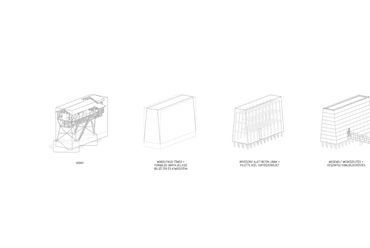

Tömegalakítás

Beépítési axonometria

Bányászati Múzeum - Megérkezés

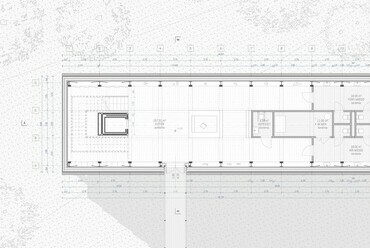

Bányászati Múzeum - Földszinti Alaprajz

Bányászati Múzeum - 1. Emeleti Alaprajz

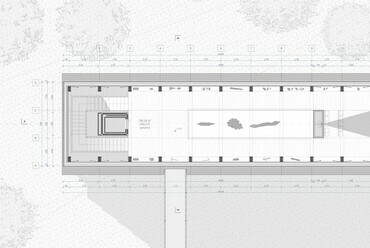

Bányászati Múzeum - 2. Emeleti Alaprajz

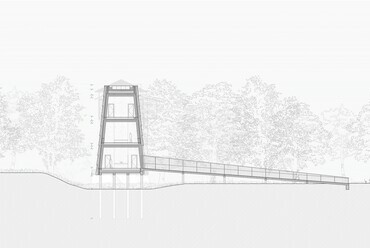

Bányászati Múzeum - Harántmetszet

Bányászati Múzeum - Kiállítótér

Bányászati Múzeum - Részletek

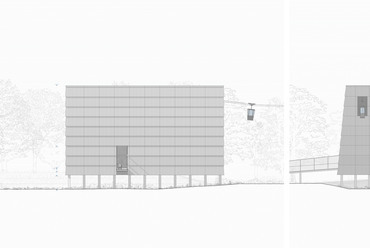

Bányászati Múzeum - Homlokzatok

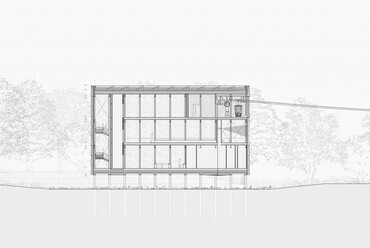

Bányászati Múzeum - Hosszmetszet

Bányászati Múzeum - Átutazás

Kábelkocsi működése

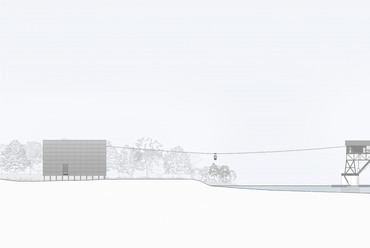

Kapcsolat

Rakodó - A és B metszet

Rakodó - Nyugati homlokzat

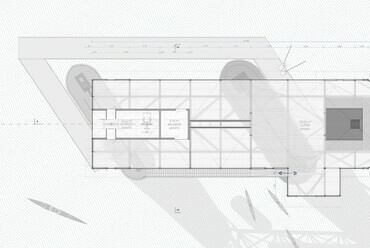

Rakodó - Járószinti alaprajz

Rakodó - Kilátópont

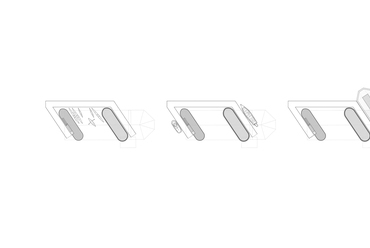

Rakodó - Kikötő hasznosítása

Rakodó - Szerkezet

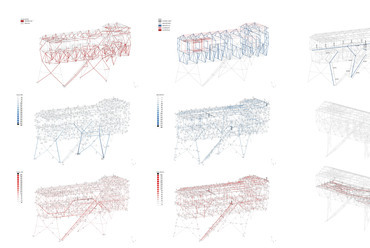

Rakodó - Szerkezeti analízis

Makett

?>
Borító
?>
Kikötés előtt
?>
Légifotó, 1962 (forrás: Fentrol.hu)
?>
Légifotó, 1965 (forrás: Fentrol.hu)
?>
Légifotó, 1969 (forrás: Fentrol.hu)
?>
Múlt és jelen; fotó: Lévay Jenő gyűjteménye; BFL (Budapest Főváros Levéltára); saját fotók
?>
Rakodók nyomában; Fotó: Omnia.ie; MNL (Magyar Nemzeti Levéltár); Flickr.com; https://voltamontana.com/camino-natural-del-cantabrico-2/
?>
Helyszínrajz
?>
Tömegalakítás
?>
Beépítési axonometria
?>
Bányászati Múzeum - Megérkezés
?>
Bányászati Múzeum - Földszinti Alaprajz
?>
Bányászati Múzeum - 1. Emeleti Alaprajz
?>
Bányászati Múzeum - 2. Emeleti Alaprajz
?>
Bányászati Múzeum - Harántmetszet
?>
Bányászati Múzeum - Kiállítótér
?>
Bányászati Múzeum - Részletek
?>
Bányászati Múzeum - Homlokzatok
?>
Bányászati Múzeum - Hosszmetszet
?>
Bányászati Múzeum - Átutazás
?>
Kábelkocsi működése
?>
Kapcsolat
?>
Rakodó - A és B metszet
?>
Rakodó - Nyugati homlokzat
?>
Rakodó - Járószinti alaprajz
?>
Rakodó - Kilátópont
?>
Rakodó - Kikötő hasznosítása
?>
Rakodó - Szerkezet
?>
Rakodó - Szerkezeti analízis
?>
Makett
1/30

Borító

Kikötés előtt

Légifotó, 1962 (forrás: Fentrol.hu)

Légifotó, 1965 (forrás: Fentrol.hu)

Légifotó, 1969 (forrás: Fentrol.hu)

Múlt és jelen; fotó: Lévay Jenő gyűjteménye; BFL (Budapest Főváros Levéltára); saját fotók

Rakodók nyomában; Fotó: Omnia.ie; MNL (Magyar Nemzeti Levéltár); Flickr.com; https://voltamontana.com/camino-natural-del-cantabrico-2/

Helyszínrajz

Tömegalakítás

Beépítési axonometria

Bányászati Múzeum - Megérkezés

Bányászati Múzeum - Földszinti Alaprajz

Bányászati Múzeum - 1. Emeleti Alaprajz

Bányászati Múzeum - 2. Emeleti Alaprajz

Bányászati Múzeum - Harántmetszet

Bányászati Múzeum - Kiállítótér

Bányászati Múzeum - Részletek

Bányászati Múzeum - Homlokzatok

Bányászati Múzeum - Hosszmetszet

Bányászati Múzeum - Átutazás

Kábelkocsi működése

Kapcsolat

Rakodó - A és B metszet

Rakodó - Nyugati homlokzat

Rakodó - Járószinti alaprajz

Rakodó - Kilátópont

Rakodó - Kikötő hasznosítása

Rakodó - Szerkezet

Rakodó - Szerkezeti analízis

Makett

Az esztergomi szénrakodó renoválása és környezetének revitalizációja
Épülettervek/Hallgatói terv

Az esztergomi szénrakodó renoválása és környezetének revitalizációja

2024.09.27. 18:00
MÉD

Projektinfó

Szerzők:
Klenóczky Dániel Péter

Földrajzi hely:
Esztergom

Építészek, alkotók:
Klenóczky Dániel Péter

Cég, szervezet:
Budapesti Műszaki Egyetem

Vélemények:
1

Az esztergomi szénrakodó renoválása és környezetének revitalizációja

Tervezés éve:
2024

Stáblista

Témavezető: Kronavetter Péter DLA

Épületszerkezettani konzulens: Kapovits Géza

Tartószerkezeti konzulens: Ther Péter Pál

Gépészeti konzulens: Dr. Harmathy Norbert Phd

Kivitelezési konzulens: Dr. Vidovszky István János

Dosszié:

MÉD:

Letölthető dokumentumok:

Klenóczky Dániel diplomamunkájában egy jelentős, pusztulófélben lévő ipari műemlékkel, az esztergomi Szénrakodóval foglalkozik. A tervezett rehabilizáció az épület megőrzésére törekszik, és egy szárazföldön álló bányászati múzeummal kötné össze sodronykötélpályás libegővel.

1927-ben Esztergomban egy különös lény jelent meg a Duna víztükre felett. A magasba emelkedő Rakodó acél rácsszerkezete a folyásirányban álló beton talapzataival állt ellen a Duna sodrásának és az erős folyóparti szeleknek. A dorogi szénbányából kötélpályán érkező csillék ingázva látogatták az épületet, gyomrában munkálkodó 3-4 fős személyzet fogadta és mozgatta őket a bunkeres surrantóhoz, amely uszályokra juttatta a napi 1000 tonnás szénszállítmányt.

A Nyáros és Prímás sziget ölelésében, a Szénrakodó az 1960-as évek közepéig töltötte be funkcióját, mikor a kötélpályás szállítás veszteségesnek tűnt, azóta elhagyatottan áll. 1994-ben Lévay Jenő jelentős szellemi alapot tett le a Rakodóval kapcsolatban. Az általa létrehozott Váltótér Alapítvánnyal egyfajta kulturális és társadalmi mozgalom indult meg az épület megmentésének, hasznosításának érdekében. Az építmény 1995 évi indíttatással ipari műemléki védettség kapott.

Múlt és jelen; fotó: Lévay Jenő gyűjteménye; BFL (Budapest Főváros Levéltára); saját fotók
6/30
Múlt és jelen; fotó: Lévay Jenő gyűjteménye; BFL (Budapest Főváros Levéltára); saját fotók

Előkészületek

A Szénrakodó Magyarországon és talán a világon is egyedülálló. Ütött-kopott ábrázata, elhelyezkedésének romantikája, izgalmas megjelenése és történelmi jelentősége ragadta meg figyelmemet. Diplomamunkám során megőrzését javasoltam és arra szerettem volna választ adni, hogy miként épülhet be egy új környezeti szövet vérkeringésébe. Feladatomnak tűztem ki a Szénrakodó-épület renoválását és egy új használati móddal való újraértelmezését.

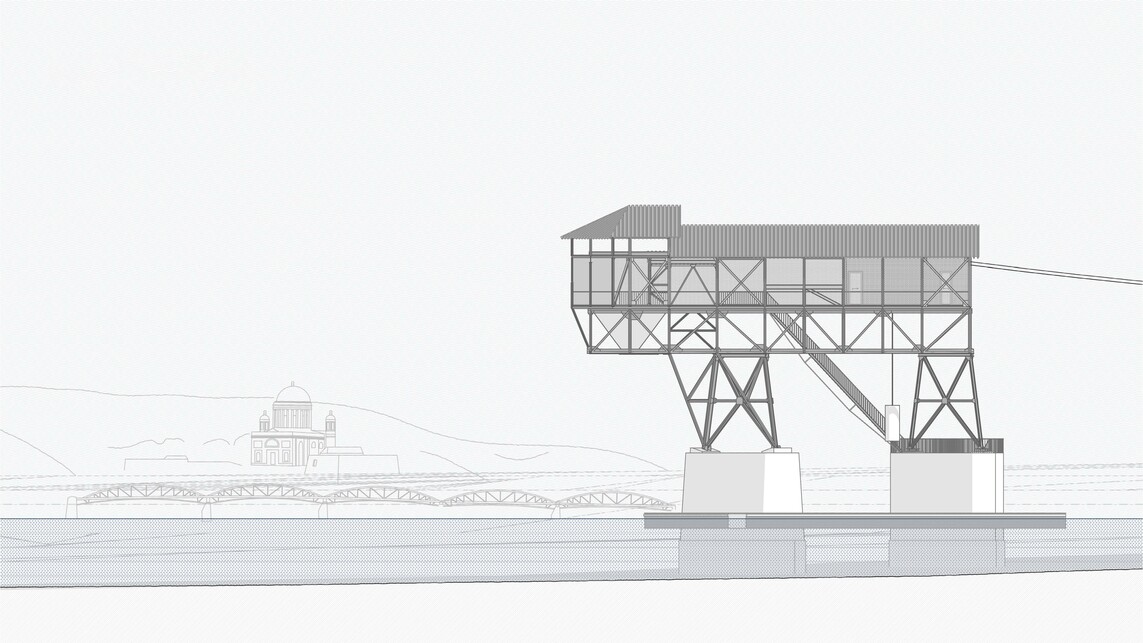

Rakodó - Nyugati homlokzat
