Játékcsarnok-uszoda
Épületek/Középület

Játékcsarnok-uszoda

2002.11.08. 13:15

Projektinfó

Építészek, alkotók:
Kovács Péter DLA, Lengyel István

Földrajzi hely:
Mór, Magyarország

Generál tervező: Lengyel Építész Bt. Építész tervezők: Kovács Péter, Lengyel István

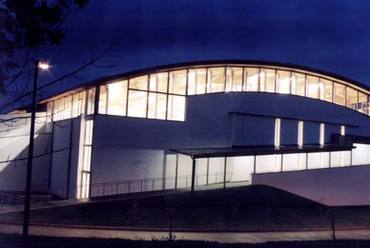

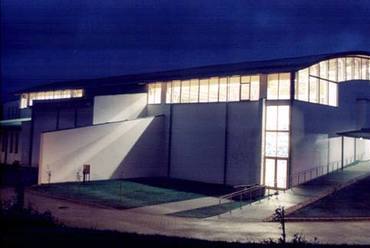

A Szabadidőközpont területe 87516 m2. Az építési telek MÓR északkeleti részén található, melyet északon a vasút, keleten és délen erdős-ligetes terület, nyugaton a Táncsics Mihály út és iparterület határol. A terület keletről nyugat felé lejt, kerítéssel lehatárolt, közterület kapcsolata a Táncsics Mihály út és déli oldalon lévő földút felől van. A játékcsarnok, uszoda épület szabadon állóan helyezkedik el.



Építészeti műszaki leírás

A csarnoktér elsősorban sportrendezvények: kézilabda, kispályás labdarúgó, kosárlabda ökölvívás, stb. lebonyolítására, illetve esetenként koncertek, előadások, egyéb városi események rendezésére alkalmas.

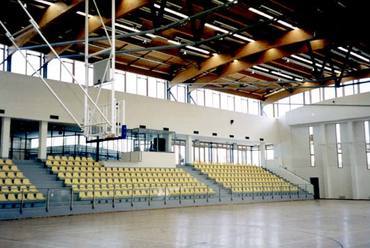

A küzdőtér mérete 44x23 m, tiszta belmagassága 8,00 m. A csarnoktér keleti oldala mobil színpad elhelyezésére alkalmas területtel egészül ki, a nyugati oldalon 7 soros, 408 férőhelyes lelátó kerül elhelyezésre. A kűzdőtéren pl. koncert esetén cca 500 férőhelyes, székkel berendezett nézőtér alakítható ki.

A közönség az előcsarnokon keresztül lépcsőn közelíti meg a lelátókat, előcsarnokból térszinten a kűzdőteret. Az előcsarnokhoz kapcsolódik az információ-ruhatár, wc csoportok és a büfé is. A lelátó felülről, (+3,30 szintről) töltődik föl . A lelátó előtti galériáról tűzrendészeti okok miatt külső dohányzóteraszra nyílnak kijáratok, melyhez 8 %-os menekülőrámpa is kapcsolódik. Az előcsarnokból, a lelátó galériáról és a büféből is látványként megjelenik az uszodatér.



Az uszoda öltöző az előcsarnokból megközelíthető, de lehetséges a kapcsolata egy később a területen létesítendő szállodával is. Az uszoda öltözők sportöltözőként is használhatók. Az uszodához szintén tartozik egy az előcsarnok felől megközelíthető 93 férőhelyes lelátó.

A játékcsarnok funkcióhoz tartozó sportolói bejárat a közönségbejárattól elkülönül. A sportolói előcsarnokon keresztül közelíthető meg a 4 öltözőblokk, az edzői, bírói öltöző. Innen is megközelíthető az emeleten elhelyezett VIP és igazgatási egység. Az épület déli oldalán gépészeti terek lettek elhelyezve.



Tetőszerkezet:

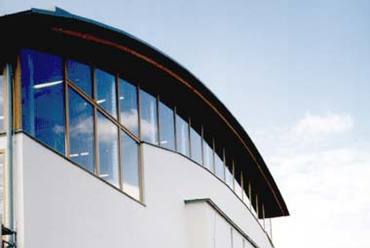

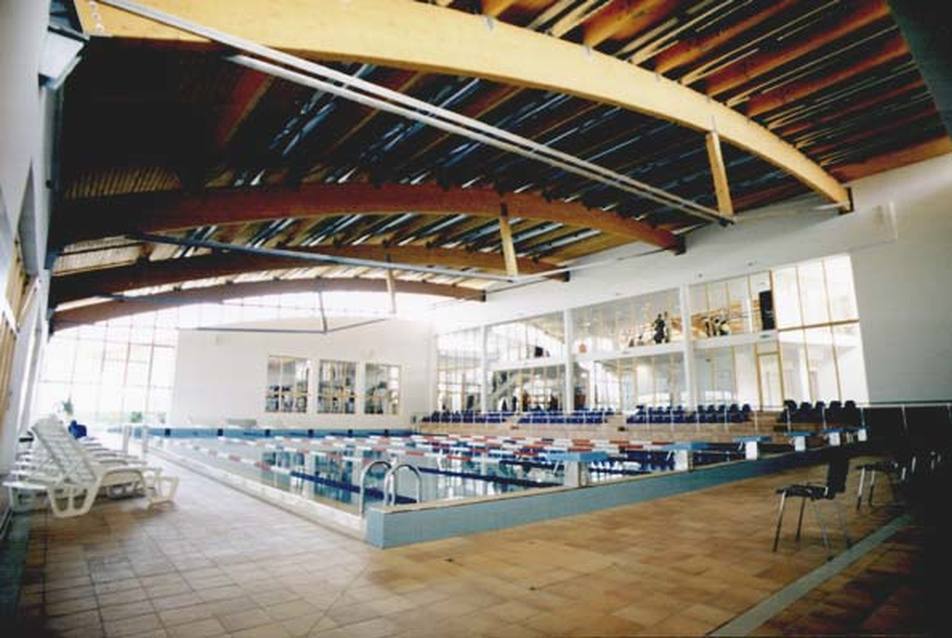

A nagycsarnok fölött 11,40 illetve 2,50 m-es tengelytávolságokkal íves, acél-ragasztott fa kombinációjú aláfeszített főtartók készülnek. Az uszoda fölött 7,20 m-es , és 5,80 m-es keretállásokban íves, acél aláfeszítésű ragasztott faszerkezetű főtartók készülnek. A főtartók között ragasztott fa szelemenek kerülzek beépítésre. A szelemenek fölött fölül íves, alul egyenes pallódarabokból szegezett szaruzatrendszer készült. A 25 cm szerkezeti magasságú szaruzat alul, fölül deszkázott. A nem íves tetőszerkezetekben a szaruzat 20 cm magasságú, belső térben alulról gipszkartonnal burkolt. A csarnokterekhez kapcsolódó egyéb épületrészek faszerkezetű félnyereg tetőkkel vannak lefedve.



Válaszfalak
10 cm válaszfallapból, illetve 10 cm gipszkarton rendszerből készülnek.



Belső nyílászárók
E gyedi faszerkezetek illetve acél tokszerkezetű ROLLA ajtószerkezetek. Külső nyílászárók: horganyzott acél tartószerkezeten egyedi fa tokszerkezetű ajtók, ablakok. Az játékcsarnok nyugati felső 18 db ablaka, valamint a keleti oldalon 2 db felső ablak motoros távnyitóval működtetett bukó faszerkezetek, melyek hő- és füstelvezető funkciót is betöltenek. Az ablaknyitók típusa BSH-SIMON RWA, a nyitási hossz 60 cm.

Szakipari falak, burkolatok
A csarnokok szellőzés szerelvényeit végfalakon gipszkarton, illetve akusztikus burkolat takarja. A gipszkarton acél zártszelvény tartószerkezetre van csavarozva. Az első emeleti közlekedő galéria, az irodák előtti közlekedő valamint a játékcsarnok öltözősáv előtti közlekedő fölött gipszkarton álmennyezet készült.



Szauna
10 férőhelyes, helyszíni elemekből készített kerámia padlóburkolatra épített szerkezet. A kabin 10 cm hőszigetelő réteg egy illetve két oldalán északi fenyő burkolattal, padokkal, üvegablakkal készült. A szauna padlóburkolata a kerámiára helyezett felhajtható fa lábrács. Masszázsmedence: 2,09x2,09 m méretű mobil szerkezet, vízmelegítővel, vízforgatóval.

Üvegezés
A külső nyílászárók 2 rétegű hőszigetelő üvegezést kapnak. Az előcsarnok külső üvegfala, kétrétegű 2x4 mm ragasztott biztonsági üvegezéssel készült, a belső üvegfal 2x4mm ragasztott üvegezéssel.

Kovács Péter, Lengyel István okl. építészmérnökök



Mór, Táncsics Mihály út

Generál tervező: Lengyel Építész Bt.

Építész tervezők: Kovács Péter, Lengyel István
Építész munkatársak:

  • Földesi Zoltán
  • Kecskés István
  • Gortka István
  • Bartha Tibor

Statikus tervező: Dr. Nagy Tibor, Balogh Béla, Barta Imre
Épületgépészet: Hámori Sándor
Uszodatechnológia: Sallai Zoltán, Gál Sándor
Elektromos tervező: Fehér Tibor, Danner Mihály
Közműtervező: Csóka Gyula
Közlekedés: Muraközi János
Külső elektromos: Kaszál lászló
Bonyolítás-sporttechnológia: Erdei László, Erdei Mérnöki Iroda Bt.
Generálkivitelező: BAUCONT Építőipari Rt.
Építkezés kezdete: 2001 augusztus
Befejezés: 2002. Augusztus
Beruházás összege: 770.000.000.- +Áfa
Felelős m. vezető: Hézső Károly
Projektmenedzser: Rácz Pál ok. építészmérnök
Építésvezető: Murányi Attila Levente okl. építőmérnök
