Színes villamosokat színes kocsiszínbe!
Helyek/Infrastruktúra

Színes villamosokat színes kocsiszínbe!

2018.06.07. 15:23
MÉD

Projektinfó

Szerzők:
Bán Dávid

Földrajzi hely:
Budapest, Magyarország

Építészek, alkotók:
Takács Ákos, CÉH

Budapest villamos és trolibusz járműfejlesztés I. ütem: Budafok kocsiszín

URL:
CÉH

Tervezés éve:
2013

Építés éve:
2017

Stáblista

megbízó: BKK Budapesti Közlekedési Központ Zártkörűen Működő Részvénytársaság

az Építtető által megbízott mérnök: Mérnök: Eco-Tec Kft – Utiber Kft konzorcium
projektvezető: Kuzma László (ECO-TEC), Rozsy Gábor (UTIBER)

üzemeltető: BKV Zrt.
projektvezető: Nagy István, Bohunka Gábor, Székely András, Jakab Péter

vállalkozó: STR Építő Korlátolt Felelősségű Társaság
projektvezetők: Fekete Tamás, Borzási Károly
előkészítő mérnökök: Vedress Dóra, Kispál Károly
építésvezetők: Bogyó Csaba, Gembiczki József, Niziolek Norbert, Láposi Tibor, Bucsi Krisztián, Kalmár Péter, Dr. Kispéter Gábor, Jancsek Sándor

generáltervező: FŐMTERV Zrt.
projektvezető: Suteu Edith Vasút-Felsővezeték Iroda teamvezető

tervezői művezetés, tervmódosítások, megvalósulási terv generáltervező: CÉH Zrt.
projektvezető: Takács Ákos Kreatív Iroda vezető, vezérigazgató-helyettes

vágánytervező: Szűr Árpád (FŐMTERV Zrt.
felsővezeték-tervező: Suteu Edith, Takács Péter (FŐMTERV Zrt.)
technológia tervező: Ladjánszki Balázs (FŐMTERV Zrt.)
BKV egyenáram tervező: Somogyi Attila (FŐMTERV Zrt.)
áramvisszavezetés: Somogyi Attila (FŐMTERV Zrt.)
váltóállítás és jelzőberendezés: Ladjánszki Balázs (FŐMTERV Zrt.)
távközlés tervező: Tarcsi László (FŐMTERV Zrt.)
épületgépészet: Pilz Norbert, Kovács Roland (KIPTERV Zrt.)
tartószerkezet: Bencze Zoltán (CÉH zRt.), Oborzil Géza (FŐMTERV Zrt.), Kerényi Dénes (Qualiplan Kft.) ( III.csarnok ), Kisely Tamás, Varga T. Klára (FŐMTERV Zrt.)
acélszerkezet, gyártmányterv: Méri Tamás  (Ta-Da Kft.)
zajvédő fal: Varga T. Klára (FŐMTERV Zrt.)
közmű genplán: Kisely Tamás (FŐMTERV Zrt.)
vízellátás-csatornázás: Szép Attila, Hatvani Tünde (FŐMTERV Zrt.)
gázellátás: Czikó Miklós (FŐMTERV Zrt.)
organizáció: Papp Zoltán (FŐMTERV Zrt.)
útépítés – forgalomtechnika: Sipos Gábor (FŐMTERV Zrt.)
fakivágás, növénytelepítés: Grábner Balázs (Korzó Stúdió)
áramátalakító: Vincze Árpád (EVITESZ Kft.)
tűzvédelem: Dr. Csizmadia Zoltán (VIGILIO Kft.), Pukánszky Gabriella (NOKESY Kft.)
kamera és kisfeszültség: Kármán József

Biztonsági és egészségvédelmi terv: Veres Dóra biztonsági és egészségvéd.koordinátor

épületvillamosság: Göndics Zoltán (FŐMTERV Zrt.), Piatkó Tamás (WTF Kft.)
tér- és közvilágítás: László Dezső (FŐMTERV Zrt.)

építész tervezők: Takács Ákos (CÉH zRt.)
építész munkatársak: Annus Zsuzsanna, Földes Dalma, Kovács Eszter, Tyuskay Anna, Bartus Tamás, Király Szabolcs, Németh Imre Zoltán (CÉH zRt.)

MÉD:

Üde színfoltként újult meg a Budafok Kocsiszín, amely szakított a hagyományos közlekedési-ipari épületek világával és kilépett a megszokott téglaarchitektúrából. A Takács Ákos és a CÉH Zrt. tervezte kocsiszín markánsabban igyekszik idomulni a benne karbantartott modern villamosok világához. Bán Dávid írása.

A Fehérvári úton – mióta világ a világ – mindig is végigzötyögött valami. Eleinte HÉV-ek, majd villamosok csilingeltek kifelé a Lágymányosról, a Móricz Zsigmond körtérről Budafok, Nagytétény, korábban még Budaörs, Törökbálint felé is. Az út képéhez mindig is hozzá tartozott a kötött pályás közlekedés, hangulatához pedig a zötyögés. Néhány évvel ezelőtt még majd kidobta ülőhelyéről - a villamos barátok nagy bánatára - mára a forgalomból kivont, jól ismert Ganz UV villamosok középső pótkocsijának fapadján ülőket a robogás. Azóta a pálya is megújult, a jármű állomány is kicserélődött.

A Fehérvári úti villamos közlekedés néhány éve egy újabb, jelentős modernizáción esett át, amely most ért az utolsó állomásához. A túlnyomórészt Európai Uniós forrásból megvalósult Budapesti villamos- és trolibusz-járműfejlesztési projekt I. ütemének keretében új színfoltként bukkantak fel a főváros utcáin a spanyol CAF típusú villamosok, amelynek jelentős része a budai fonódó vonalon közlekedik. Az alacsonypadlós villamosokhoz igazodva számos megállót, peront kellett átépíteni, megfelelő magasságba helyezni és rámpákkal ellátni, hogy a szerelvényeket akadálymentesen is meg lehessen közelíteni. A program keretében a megújult megállóhelyek is egyfajta egységes arculatot kaptak.



Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor
29/30
Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor

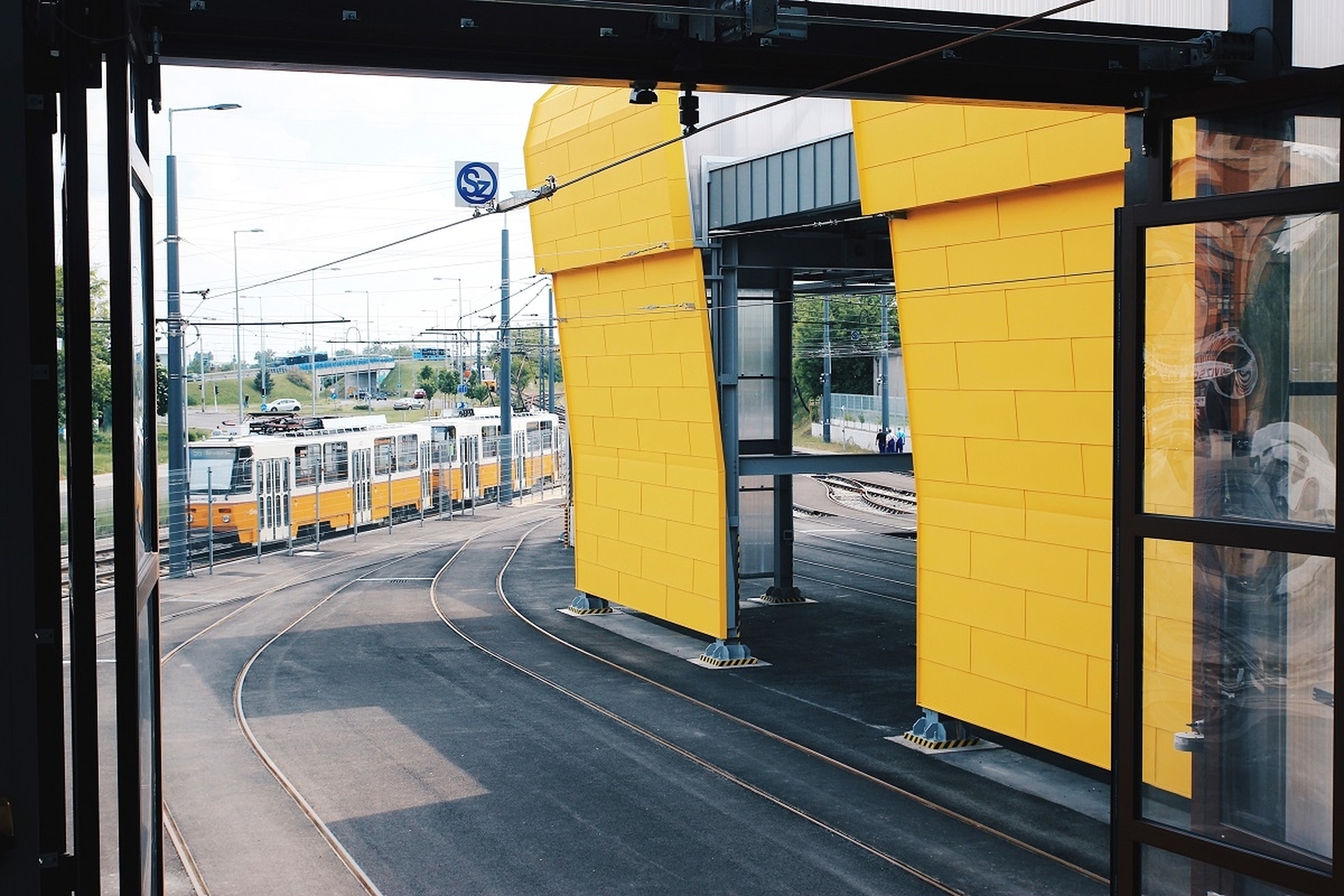

Mára már a zötyögés eltűnt, de a hosszú villamosozás élménye megmaradt a Fehérvári úton. A végén pedig egy új színfolt jelent meg: az utat valamelyest – szimbolikusan is – lezáró, méretes élénksárga idomok kandikálnak ki a panelházak hosszú egyenes sorából. Az egyszínű háztömeg végén üde jelenség a teljesen megújult Budafok Kocsiszín. Az említett járműbeszerzési projekt elemeként ugyanis megújult három, a CAF villamosokat befogadó kocsiszín. Míg a pesti Hungária és a Száva csak részlegesen, főképp műszaki szempontból újult meg, - hogy ott megfelelő módon lehessen karbantartani és tisztítani az új szerelvényeket, - addig Budafokon a korábbi épület legnagyobb részének elbontása, és egy teljesen új kocsiszín felhúzása mellett döntöttek.

A Budafok Kocsiszínt eredetileg a külvárosokba tartó HÉV szerelvények számára építették még 1899-ben, a korszak ismert téglaarchitektúrájú közlekedési épületek stílusában, akárcsak a főváros többi hasonló közlekedési műhelyépületét. Az eredetileg szóló – egy kocsis - járművek befogadására és karbantartására épült kocsiszínt azután az igények változásával igyekeztek fejleszteni, így többször bővítették. 1963 óta a HÉV-ek helyett a villamosoknak ad otthont, majd az ötven éve megalakult BKV kötelékébe került. Állapota azonban egyre rosszabb lett, valamint a vágánykiosztás is egyre kevésbé volt alkalmas a mindennapi megfelelő járműkiadásra. A legfőbb probléma, hogy a kocsiszínbe a fővonalról közvetlenül egy, a belvárossal átellenes irányú vágány csatlakozott be, így minden egyes ki- és beállásnál a villamosoknak állandóan irányt kellett váltani, s fenntartani a forgalmat. A telepen belüli mozgás is korlátozott volt, így a mostani felújításnál egy lényegesen átfogóbb problémára kellett megoldást találni. Éppen ezért és az épület meglehetősen rossz állapota miatt a telep legnagyobb részének elbontása és egy új épületegyüttes megépítése mellett döntöttek, egyben újra kívánták rajzolni a vágányhálózatot.



Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor
30/30
Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor



2013-ban a FŐMTERV vezette konzorcium megkezdte a generáltervek elkészítését, amely munkában már a kezdetektől fogva részt vett a CÉH Zrt. is. Három évvel később a tervek módosítását, a kivitelezéshez kapcsolódó tervezői művezetést is a CÉH Zrt. végezte.

Az épület végső építészeti arculata már Takács Ákos nevéhez fűződik. Elképzeléseik szerint, ha már bontani kellett, illetve lehetőséget kaptak egy új kocsiszín megalkotására, akkor a modern járművekhez egy modern épület dukál elvet kívánták érvényesíteni, amely megoldás még mai is ritkán jelenik meg a hazai közlekedési építészetben. Erre talán legmarkánsabb példa a Hajnal Zsolt tervezte pusztaszabolcsi vasúti járműjavító üzem, amelyet a svájci Flirt típusú vonatok beszerzésével egy időben, azok karbantartására rendelt meg a MÁV.





Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor
19/30
Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor



A budafoki beruházás evolúciója számos hullámvölgy után jutott el a most átadott és a villamosok által is birtokba vett 21. századi megoldásig. Hiszen az elsődleges tanulmányok eredményeként felmerül az is, hogy a meglévő út- és villamoshálózat, a vasút és a lakónegyed által körbezárt, semelyik irányban sem bővíthető telek alapvetően alkalmatlan az adott igények szerinti kocsiszín elhelyezésére. Majd az első tervek alapján egy egyszerűbb, dobozjellegű építmény került volna a telekre, végül az önkormányzat, a BKK, a BKV és a CÉH Zrt. tervezői egybehangzó véleménye szerint Budafok többet érdemel, a cél egy karakteres épület, és amennyire a lehetőség engedi, egy szélesebb tereprendezés megvalósítása.

Budafokon, ahogy a műfajból adódik, az elsődleges építészeti és térkialakítási szempontokat a műszaki követelmények diktálták. A folyamatosan változó műszaki paraméterek, illetve az azokhoz tartozó, meglehetősen szigorú szabályozások nem könnyítették meg az építésztervező és a kivitelező dolgát. A megrendelői igények szerint szűk helyen sok villamost kellene tárolni és azokat megfelelően, a telepen belül, a fővonal különösebb akadályozása nélkül mozgatni. Menet közben merültek fel olyan szempontok, hogy a külső tároló vágányok egy része fedett legyen, valamint az is, hogy az eredeti elképzelés szerinti három villamos típus helyett négyet tudjon befogadni és karbantartani a kocsiszín (az egy kocsiból álló szerelvények – a CAF, a hannoveri és a Ganz CSMG – mellett a két kocsis Tátrákból is telepítenek ide jó néhányat), amely jelentős újragondolásokat igényelt.



Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor
9/30
Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor

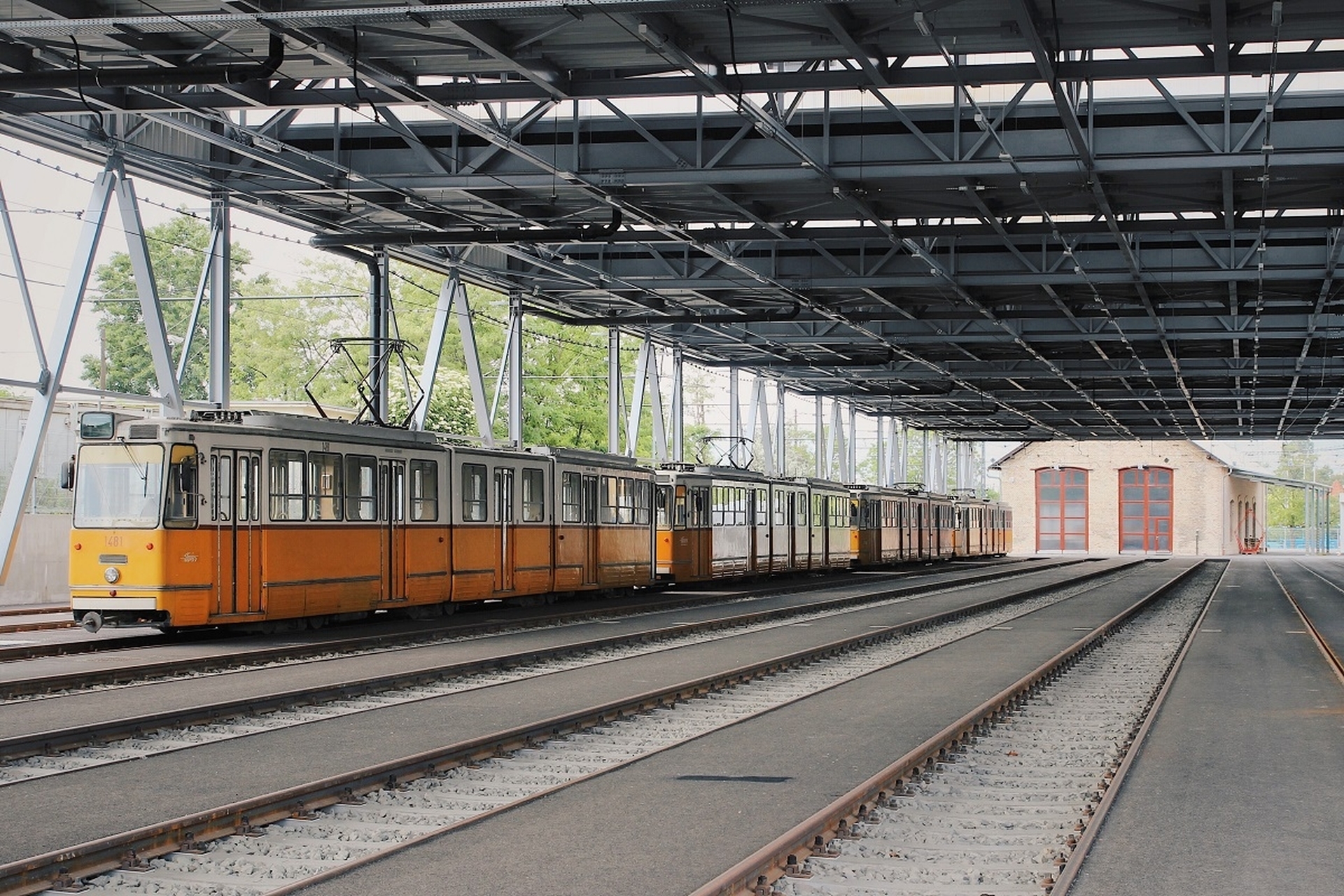

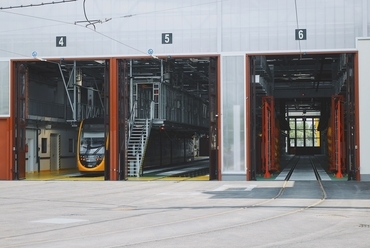

A meglévő épületek nagy részének elbontása – csak a 3. csarnok, valamint a területen álló, a kocsiszínnel egyidős szolgálati épület maradt meg – és a vágányok felszedése után kezdték a vonalhálózat újrarajzolását. Az eddig csak egy irányból bejárható kocsiszín a belváros irányába is közvetlen bejáratot kapott, a területen pedig olyan üzemi vágányhálózatot sikerült lerakni, hogy a szerelvények mozgatása a telepen belül, a külső fővonal zavarása nélkül megoldható legyen. Maga a kocsiszín pedig valóban karakteres, messziről jól kivehető arculatú lett. A számos kompromisszum mellett a tervező CÉH Zrt. és a kivitelező Strabag rugalmas együttműködése eredményeként egy újszerű, a szó szoros és átvitt értelmében is színes épület született. A már említett tervezői elképzelés értelmében az épület úgy kukkant ki a Fehérvári útra, mintha hatalmas, sárga villamosok állnának párhuzamosan a különböző vágányokon. Az alapvetően világos tónusú épület nagy felületeken, a villamosok színével azonos sárga színárnyalatú fémborítást kapott. Ezek foglalják magukba az üzemi funkciókból adódó nagyméretű nyílászárókat, kapukat, amelyeket nosztalgikus elképzelésből a BSzKRt villamoskocsikra emlékeztető bordó színt kaptak. A 3-3 vágányt befogadó, egymással lényegében összenőtt 1. és 2. számú üzemcsarnok mindkét végfalán pedig polikarbonát lemezeket alkalmaztak, amelynek célja, hogy minél több fényt eresszenek át mindkét irányban. Hiszen így – valamint a tetőbevilágítókon keresztül – az üzemcsarnokok kellő mennyiségű természetes fényt kapnak. További szempont volt, hogy a külvilág számára is látható legyen, hogy egy ilyen jellegű üzemben éjszaka is lázas munka folyik, a villamosok „nemcsak alusznak", hanem készülnek a másnapi forgalomra.

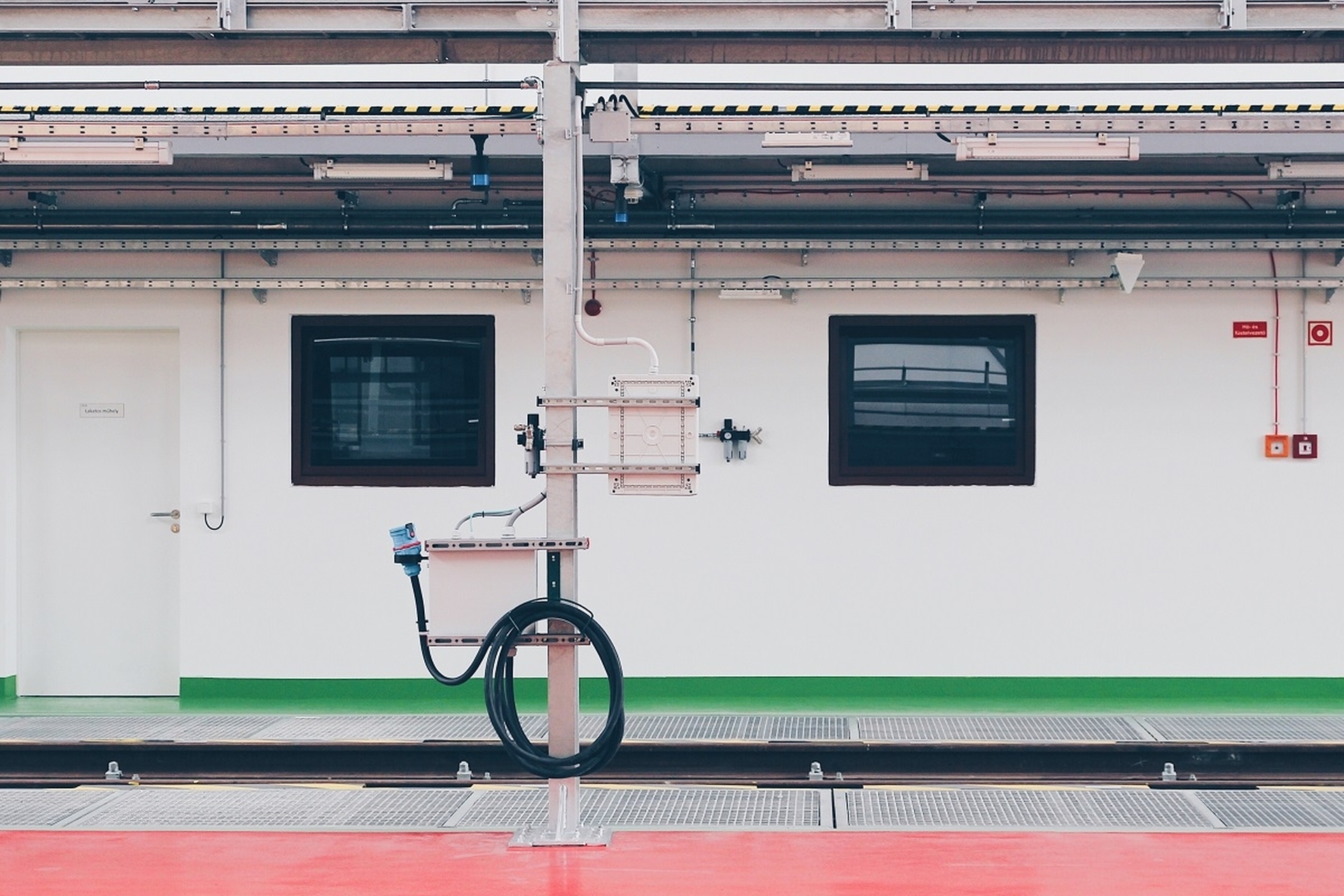

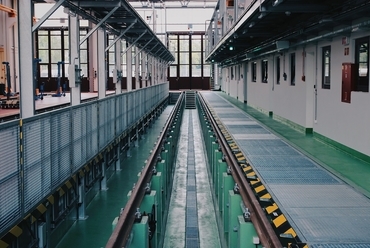

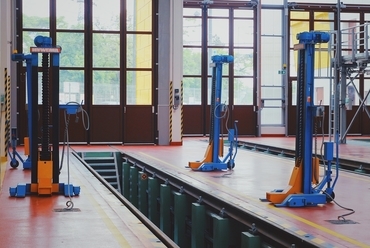

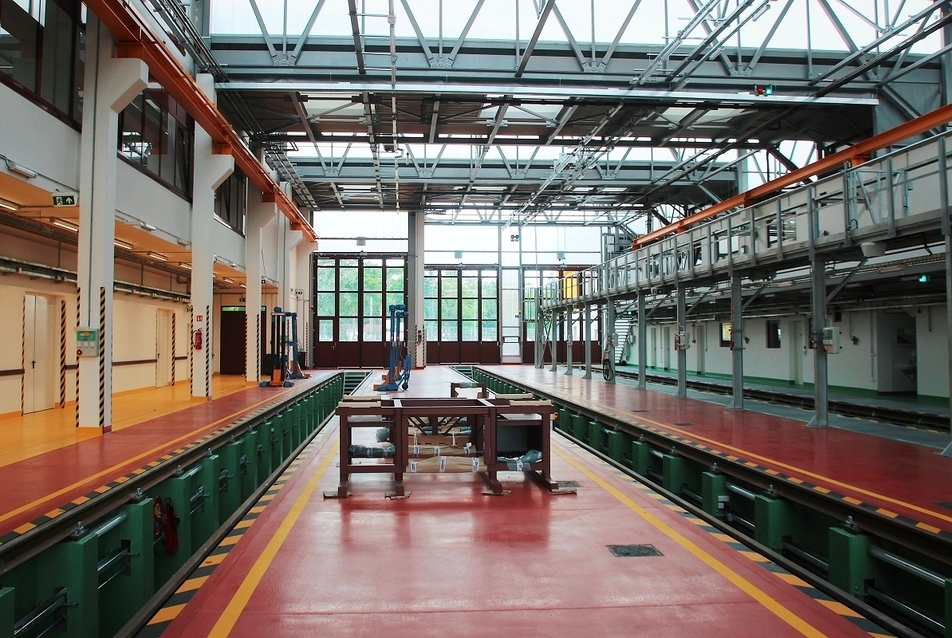

A két üzemcsarnok 5 vágánya alatt végig szerelőakna húzódik, felül pedig speciális pódiumot kellett építeni, hogy mind a négy javítandó villamos típus tetejét megfelelően el lehessen érni. A színpadtechnikához hasonlatos módon, felülről belógatott, a villamosok teljes hosszában végnyúló pódiumokat úgy képezték ki, hogy azok oldalról zárhatóak legyenek és szerelés esetén a megfelelő elemek az adott szerelvénytípushoz pontosan illeszkedve kapcsolódjanak (a szigorú szabályozás szerint a pódium és a villamos teteje között legfeljebb 2 centiméteres rés maradhat, a szerelvények tetőelrendezése pedig típusonként változó). A 6. vágányon egy zárt jármű mosó- és szárítórendszert alapítottak ki, alatta lefolyó ráccsal, mellette víztisztító rendszerrel. A műhelyekkel és raktárakkal kiegészített, zárt üzemcsarnokokhoz az egyik irányban háromszintes szolgálati épület – benne portaszolgálat, öltözők, szociális helyiségek, oktatótermek és diszpécserközpont –, a másikban a fedett külső vágányok csatlakoznak. Mindkét elemben megjelennek az üzemcsarnok karakterisztikus jegyei, a sárga burkolatok, illetve néhány helyen visszaköszönnek a polikarbonát felületek is.



Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor
14/30
Budafok Kocsiszín - építész: Takács Ákos - fotó: Varga Zsombor

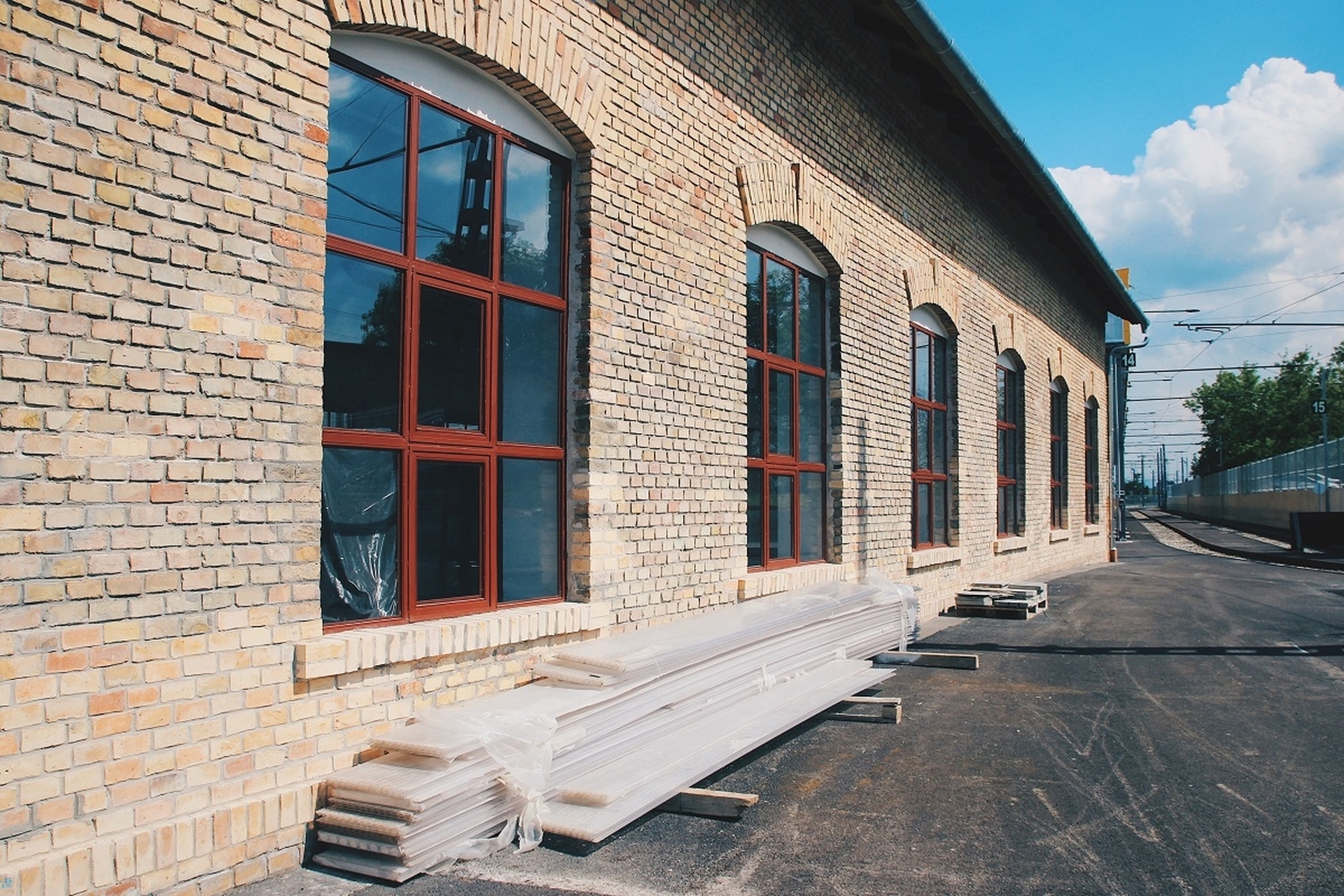

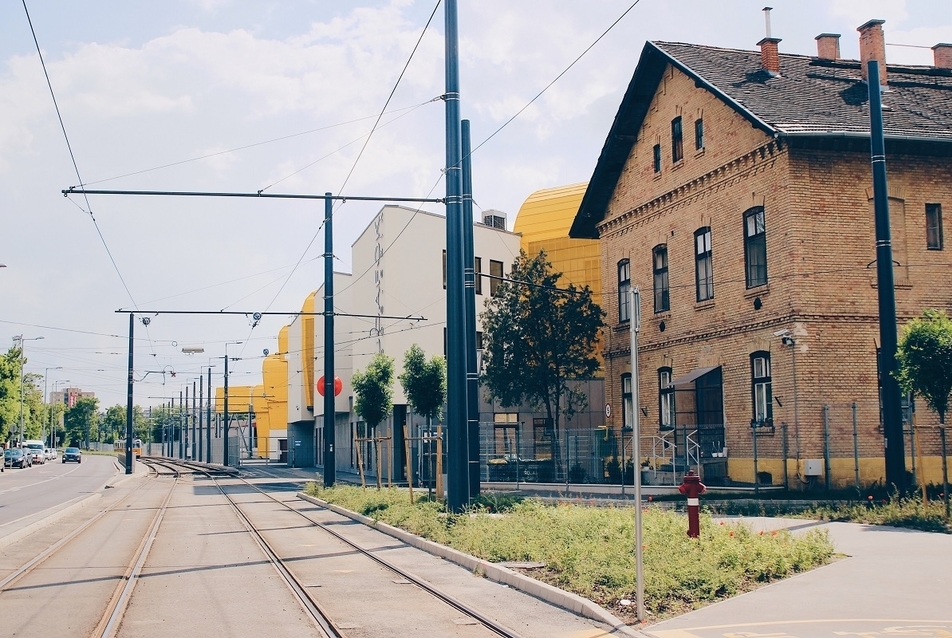

A telep eredeti építészeti elemeiből megmaradt kocsiszín töredéket igyekeztek korhű módon rekonstruálni. Ott a nosztalgia villamosok számára egyfajta látványkocsiszínt terveznek a későbbiekben, amit a villamos-barátok nyílt napokon időről-időre bejárhatnak majd. Az új vágányhálózat között szigetszerűen maradt meg a szintén korabeli szolgálati lakóépület, amelyet a kocsiszín alapításával egy időben a HÉV saját dolgozói számára épített. Az épület ugyan megtartotta jellegzetes – szintén téglaarchitektúrájú – karakterisztikáját, benne jelenleg is lakásokat találunk, azonban hosszabb távon új funkciót képzelnek el benne. A mai kocsiszín két elemet tartott meg tehát a múltból, azokhoz pedig igyekszik is a megfelelő funkciót hozzárendelni. A mai villamosokat azonban már egy új, színes épület szolgálja ki, amely üde frissességgel ugrik ki a Fehérvári út szürkeségéből, és amely ébresztőként hat a mellette zötyögő villamoson bóbiskolók számára.

Bán Dávid
