A XXI. század iskolája

A 2010. januárjában átadott budaörsi általános iskolában CO2 érzékelők által vezérelt motoros ablakokkal működik a szellőztetés.

A Budaörsi Önkormányzat beruházásában 2010. januárban került átadásra Magyarország legmodernebb általános iskolája. A beruházó, a tervező és a kivitelező együttes támogatásával elkészült az ország első olyan közoktatási épülete, amelyben egyedülálló módon CO₂ érzékelők által vezérelt motoros ablakokkal működik a szellőztetés.

Bizonyára mindenkivel előfordult már, hogy egy tanórán, vagy előadáson elálmosodott, talán el is aludt. Ezt okozhatta akár az előadás érdektelensége is, de nagy valószínűséggel az elhasznált levegő következménye volt a fáradtság. A levegő minőségét a CO₂ tartalom mérésével lehet meghatározni. A tiszta levegő 350 ppm (parts per million - rész a millióban) szén-dioxidot tartalmaz. A globális felmelegedés hatására folyamatosan nő a CO₂ koncentráció, így az ellenőrzése nagyon fontos. Folyamatos tartózkodású helyiségekben a szén-dioxid maximális értéke 0,15 térfogat % lehet a DIN 1946-2 szerint.

CO2 koncentráció

Következménye

0,03 - 0,05 Vol %

Következmény nélkül

0,07 - 0,08 Vol %

Első panaszok a nem megfelelő levegőminőségre ("elhasznált levegő")

0,1 - 0,15 Vol %

Kimerülés tünetei, elégedetlenség, közérzet romlása, fáradtság és fejfájás lehetséges

0,5 Vol %

Az egészségvédelem érdekében a maximális megengedett érték egy felnőtt munkavállaló 8 órás munkaidejében

1,0 Vol %

Mérhető elváltozások a légzés szabályosságában, és az anyagcserében.

4,0 - 6,0 Vol %

Szédülés, szívverés, vérnyomás emelkedése és kábultság

10 Vol % felett

Életveszély

A megvalósult épület

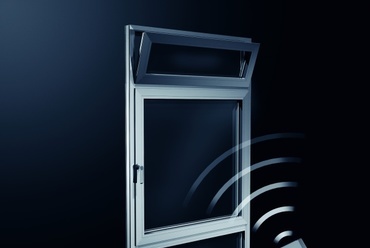

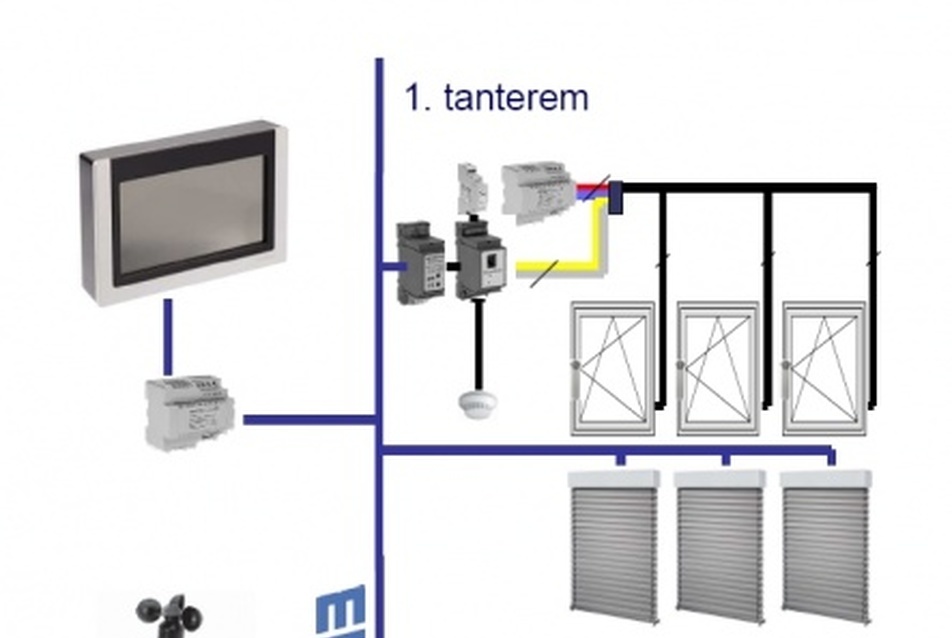

A Hársfa utcai iskola 44 oktatási helyiségébe került beépítésre CO₂ érzékelő, amelyek 80 db rejtett motoros SCHÜCO TipTronic ablakot működtetnek. A központi vezérlés érdekében EIB Bus hálózatra vannak felfűzve a tantermekben elhelyezett SCHÜCO csoportvezérlő készülékek.

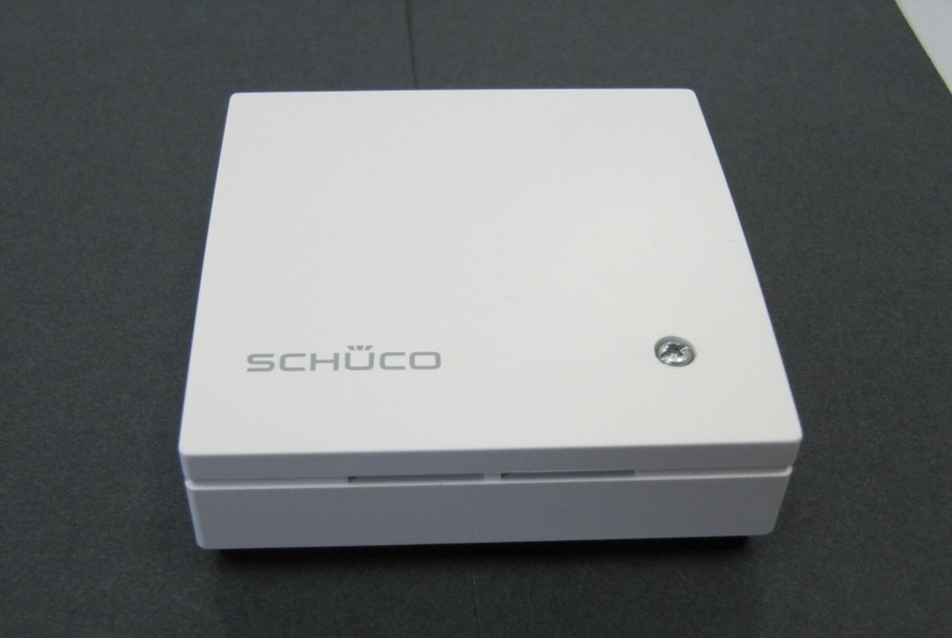

Az egyes szén-dioxid érzékelők optikai szondája egyedileg beállítható a kívánt ppm értékre (a helyiség mérete, tartózkodók száma függvényében), a relé pedig ez alapján ad kontaktot az ablaknyitás parancsra. Kiszellőztetés után, ha a CO₂ koncentráció 200 ppm értékkel a beállított szint alá süllyed, a relé old, és az ablakok visszazárnak. Így egy időprogramra beállított szellőzéssel ellentétben a szén-dioxid érzékelő csak a rászoruló helyiségeket szellőzteti, és csak annyi ideig, amíg szükséges.

A központi vezérlésnek több előnye is van:

• Az órarend szerint beprogramozható a szünetekben való ablaknyitás, így tanórák tiszta levegőjű osztálytermekben kezdődhetnek, amit nem kell a hetesekre bíznunk.
• Az éjszakai kiszellőztető funkcióval jelentős energia-megtakarítás érhető el. Mit is jelent ez? Éjszaka 22 és reggel 6 óra között, mikor már a külső levegő hőmérséklete több fokkal is hidegebb, kinyitnak az ablakok és lehűtik az épületszerkezetet, így a központi vezérlésbe kötött külső árnyékoló összehangolásával napközben légkondicionáló berendezés nélkül is megfelelő klíma érhető el.

A SCHÜCO TipTronic motoros ablakok balesetvédelméről a rendszer duplán gondoskodik, szoftverben beállított terheléses letiltással, illetve ujjbecsípődés elleni kapcsolószegéllyel az ablakszárny körül.

A biztonságos és kiváló levegőjű tantermekben az iskola diákjai optimális feltételek között teljesíthetik az előttük álló feladatokat, emellett a rendszer az egyre fontosabbá váló energiatudatos szemléletmód kialakításához is hozzájárul.

 A SCHÜCO és JANSEN nyílászáró profilrendszerek kizárólagos magyarországi forgalmazója az ALUKÖNIGSTAHL Kft.

www.alukoenigstahl.com
