Befejeződött Devecser és Kolontár új lakónegyedeinek építése

Befejeződött a vörösiszap-katasztrófa után a települések újjáépítése. Devecserben és Kolontáron két lakóparkban mintegy 120 családi ház készült el a Turi Attila, Zsigmond László és Jánosi János vezette tervezőcsapat munkája nyomán. A Kós Károly Egyesülés építészei - a tervezőasztal mellett és a helyszínen egyaránt - emberfeletti teljesítményt nyújtva egységes arculatú, de az egyedi igényeket is figyelembe vevő új otthonok sorát hoztak létre.

Tervezési program

A „DEVECSER – KOLONTÁR 2010. vörösiszap sújtotta települések újjáépítése” keretében olyan lakóépületek épültek, amelyek az alapvető lakhatási feltételeket kielégítő lakófunkciók mellett - a helyi, hagyományos építészeti elemeket figyelembe véve- egységes arculatúak és a mai igényeknek megfelelő életminőséget biztosítanak.

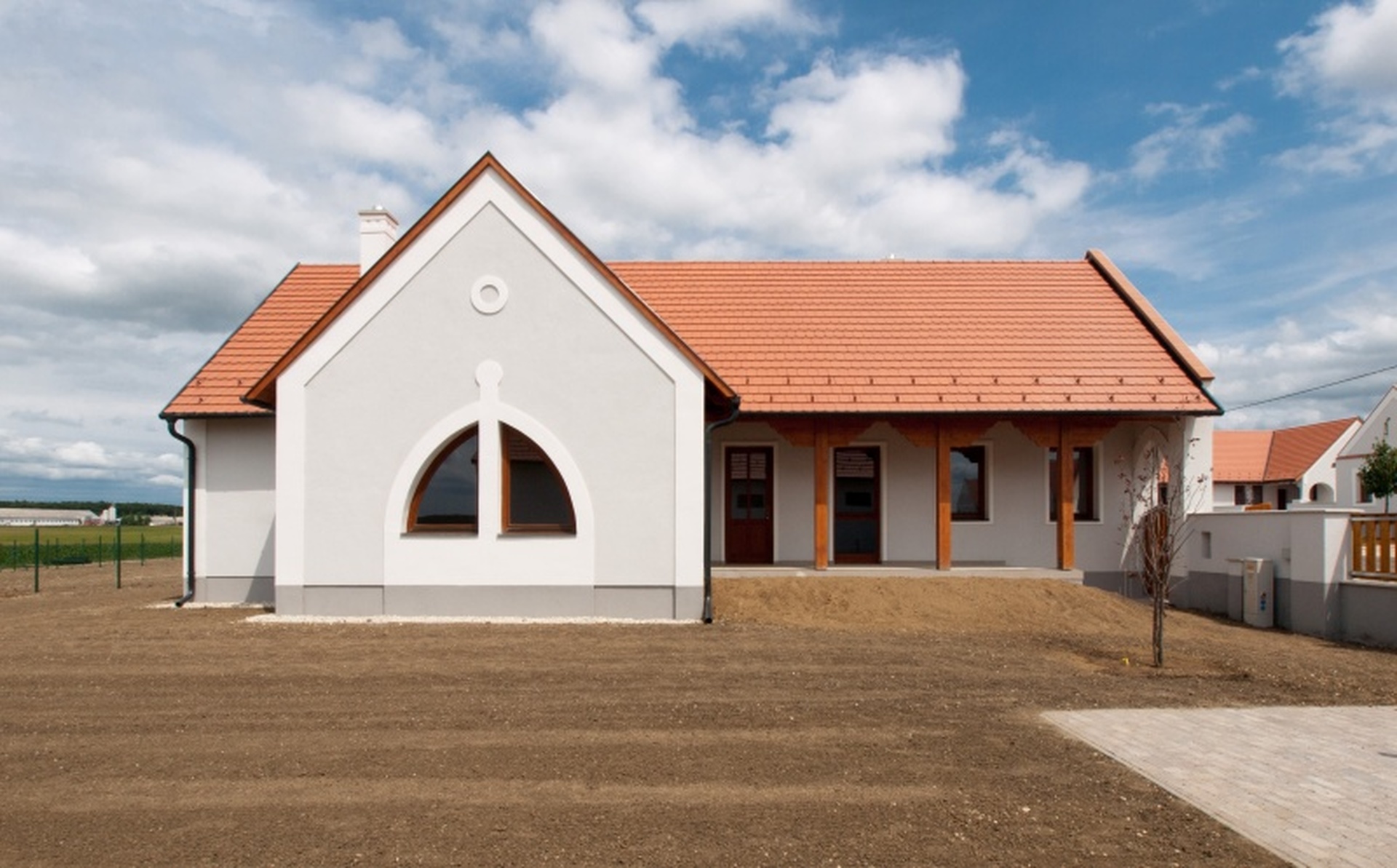

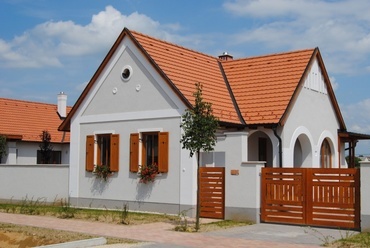

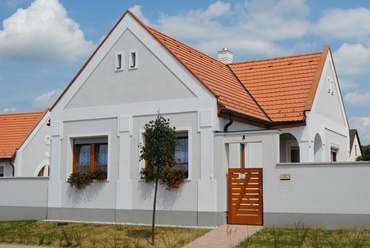

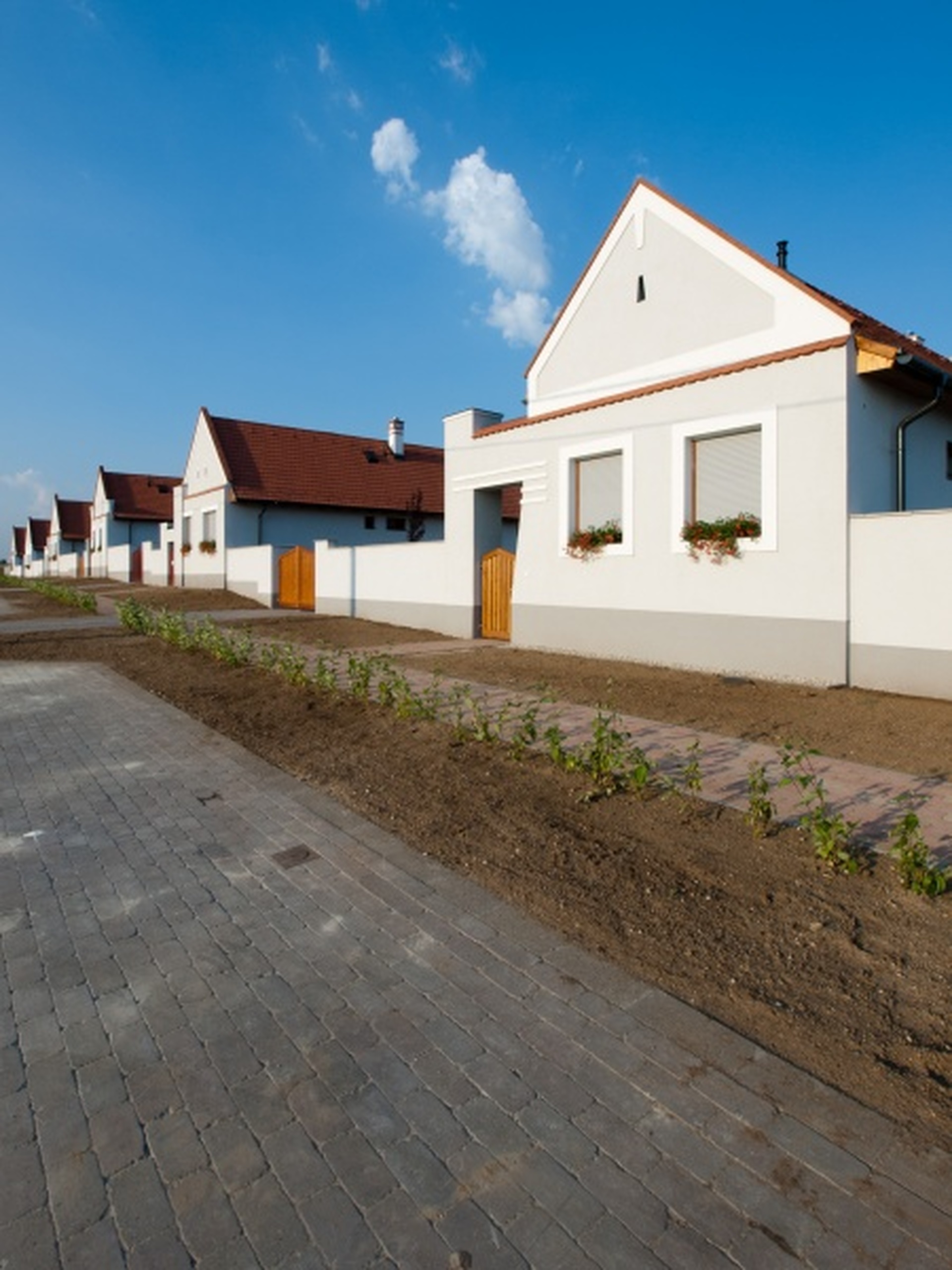

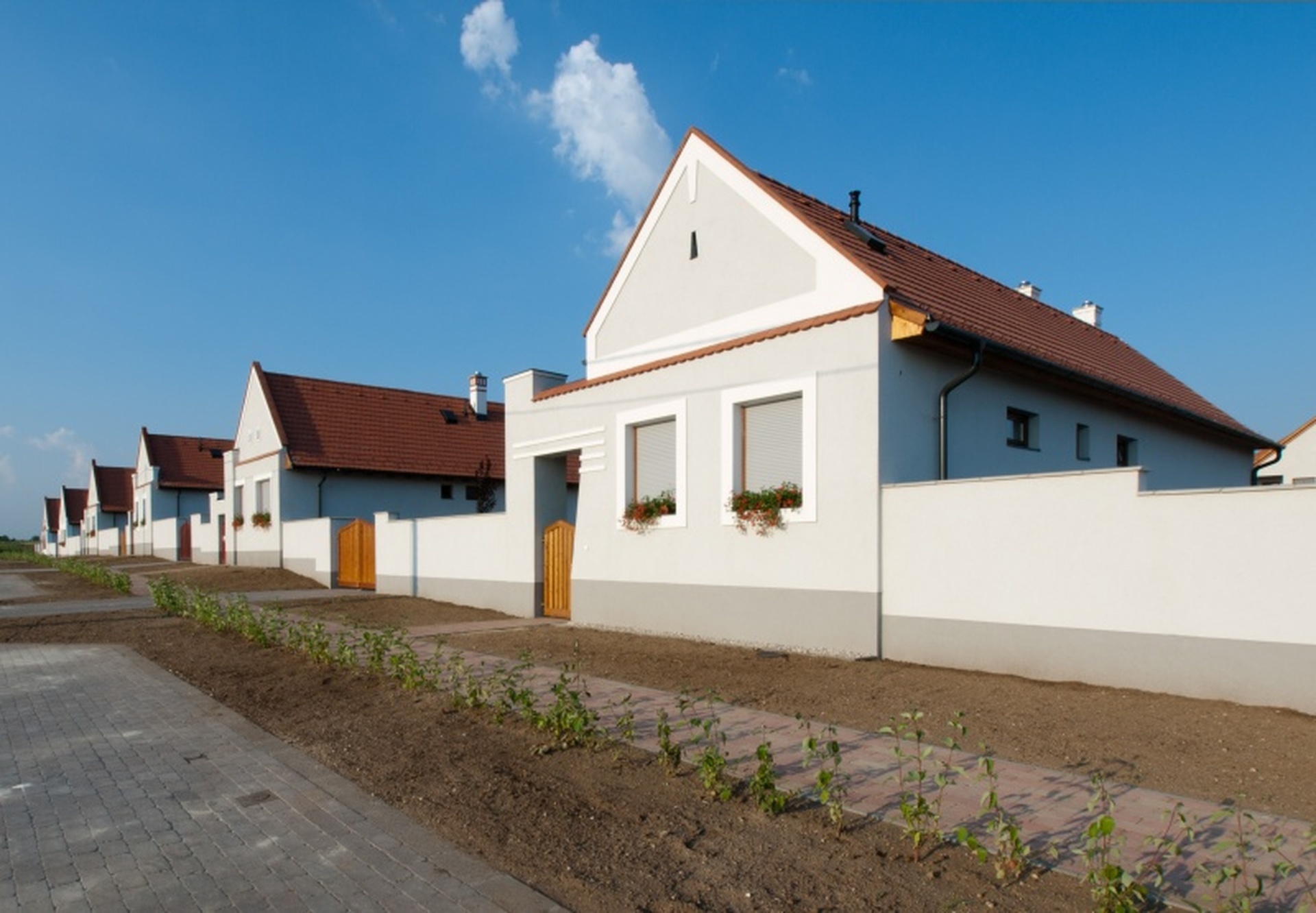

A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János

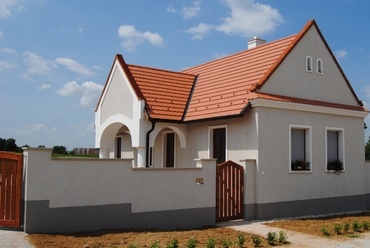

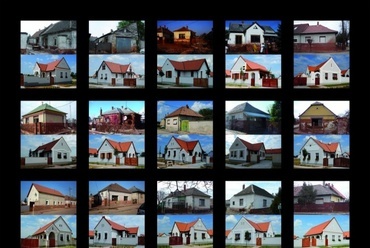

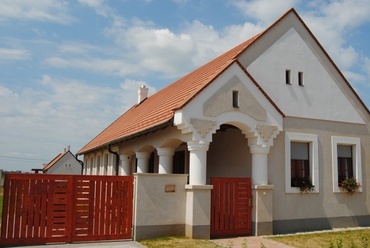

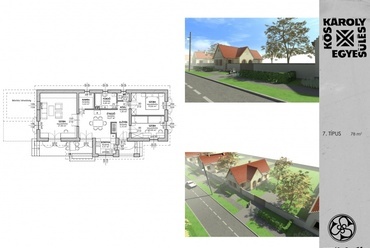

A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János

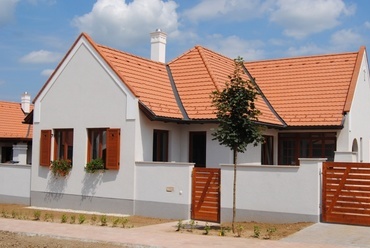

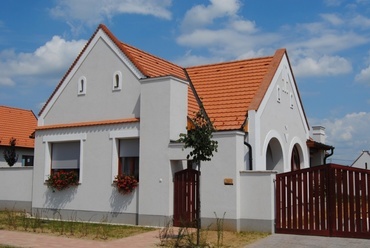

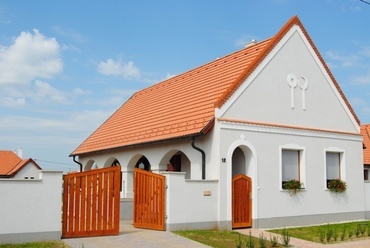

A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János




A tervezéskor fontos szempont volt, hogy a katasztrófában sérült épületeknél jobb térkapcsolatokkal, korszerűbb anyagokkal, kedvezőbb hőtechnikai jellemzőkkel épüljenek az új házak. Kiemelt figyelmet kellett fordítani a kijelölt új településrész utcaképileg egységes arculatára, az épületek egyedi megjelenésének biztosítása mellett. Az épületek tervezésénél szempont volt a későbbi bővíthetőség, valamint a nem állami kárenyhítés keretében - egyéb forrásból - épülő melléképületek (garázs, tároló, nyárikonyha, műhely) egységes, a lakóépülethez illeszkedő építészeti képe. A tervezett házak nem a sérült területen, hanem a kormányhatározatban megjelölt építési beruházási célterületen helyezkednek el.

Helyszín

Az építési telkek az érintett községek szabályozott belterületbe vont, lakóterületnek minősülő részein, a katasztrófa helyszínétől a lehető legtávolabb helyezkednek el. A telkek előtti közterület csatorna, gáz, ivóvíz és elektromos szolgáltató hálózattal épült ki a használatbavétel időpontjáig. A kijelölt építési beruházási területen fekvő építési telkek lejtése ~3-5 %. Az övezeti előírások oldalhatáron álló beépítést, 30%-os maximális beépíthetőséget, 4,0 m-es építménymagasság-korlátot, 40% minimális zöldfelületet és 30-45°-os tetőhajlásszöget írtak elő.

Megközelítés

A lakótelkek a közterületen a használatbavételig kiépített, szilárd burkolatú út felől, szilárd burkolatú személygépkocsi behajtón és járdán keresztül közelíthetők meg. Az épületek bejáratához vezető járdaszakasz kiselemes térkő burkolattal készül. A házak körüli járdák betonból, a rendezett tereptől rézsűvel kimagasítva készülnek, az épülettől 3%-os keresztlejtéssel.

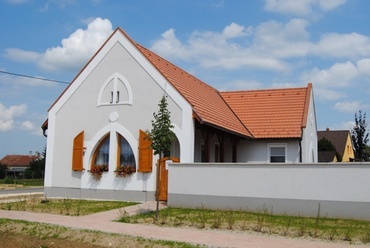

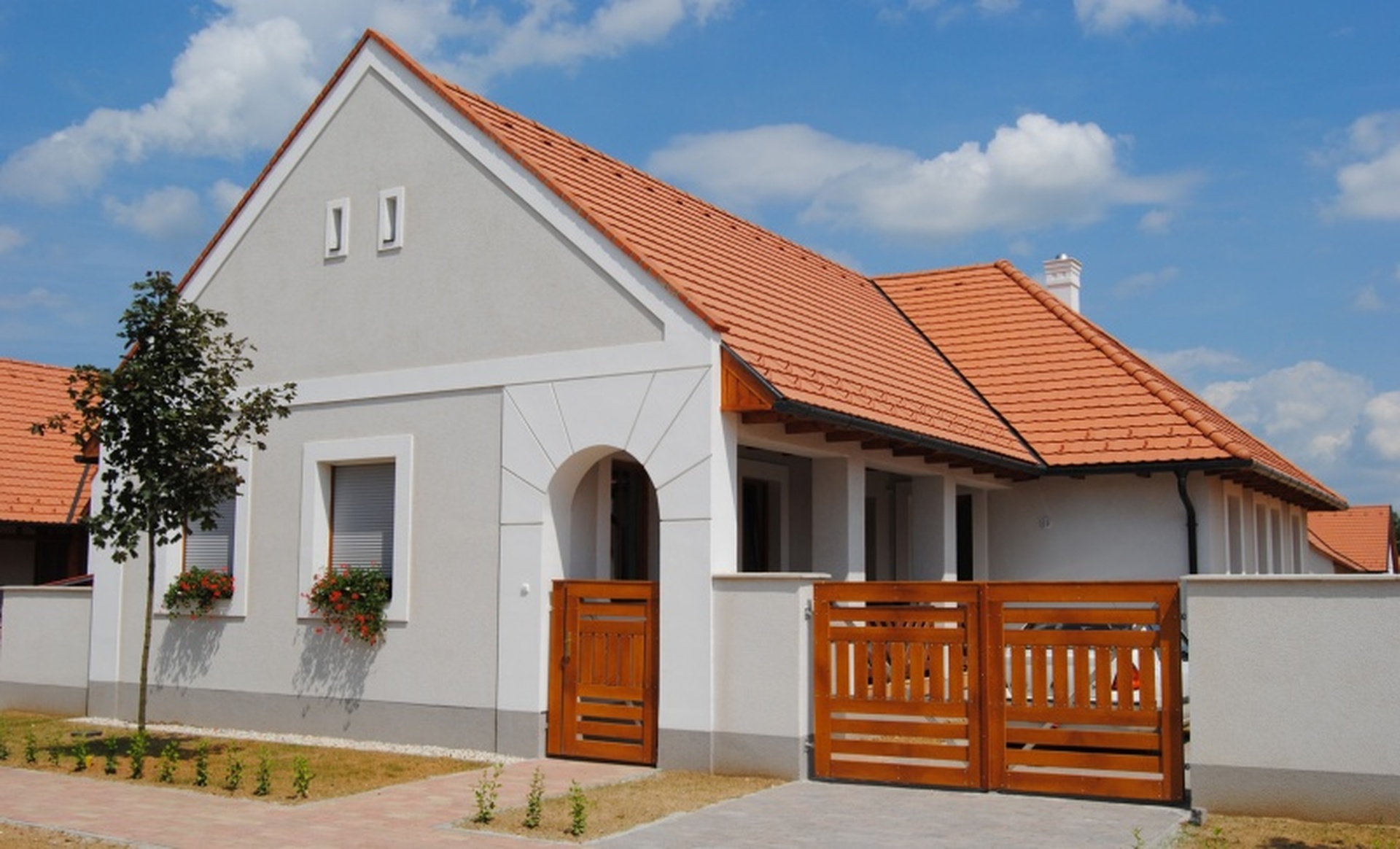

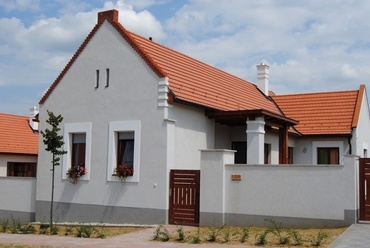

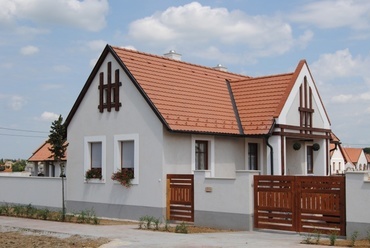

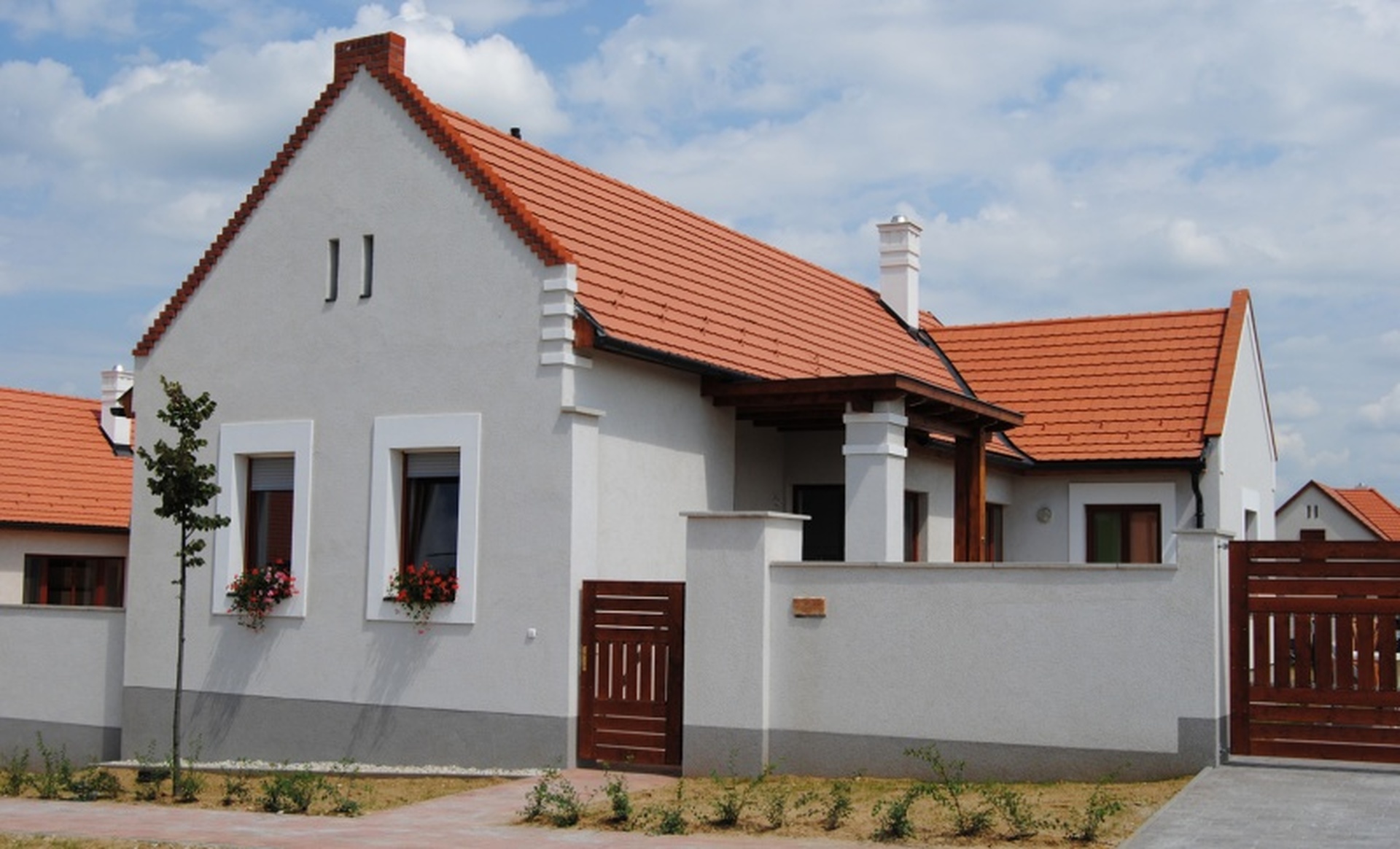

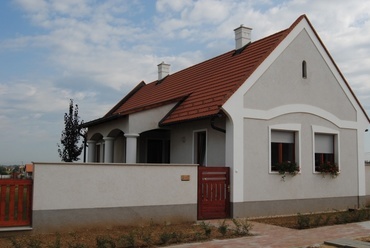

A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János

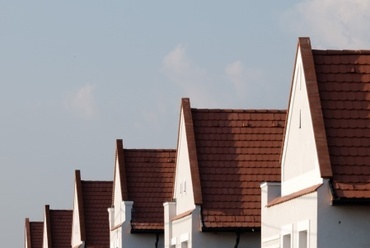

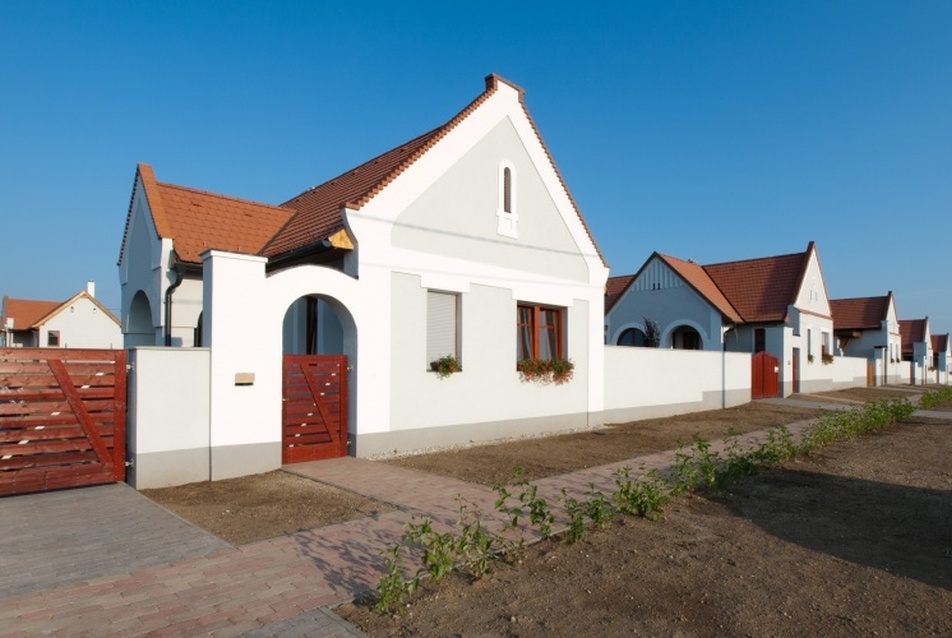

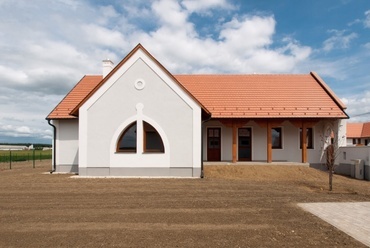

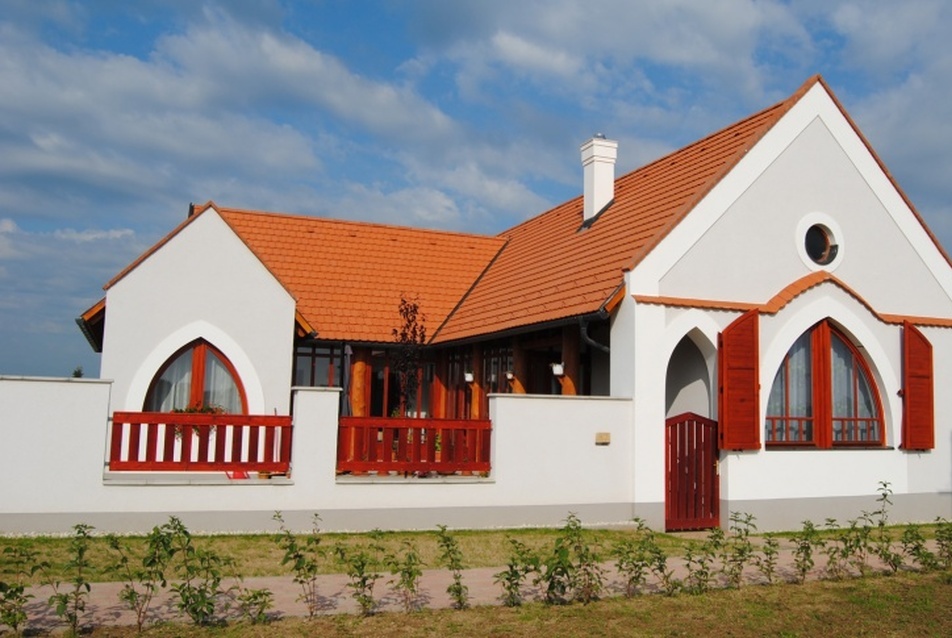

A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János

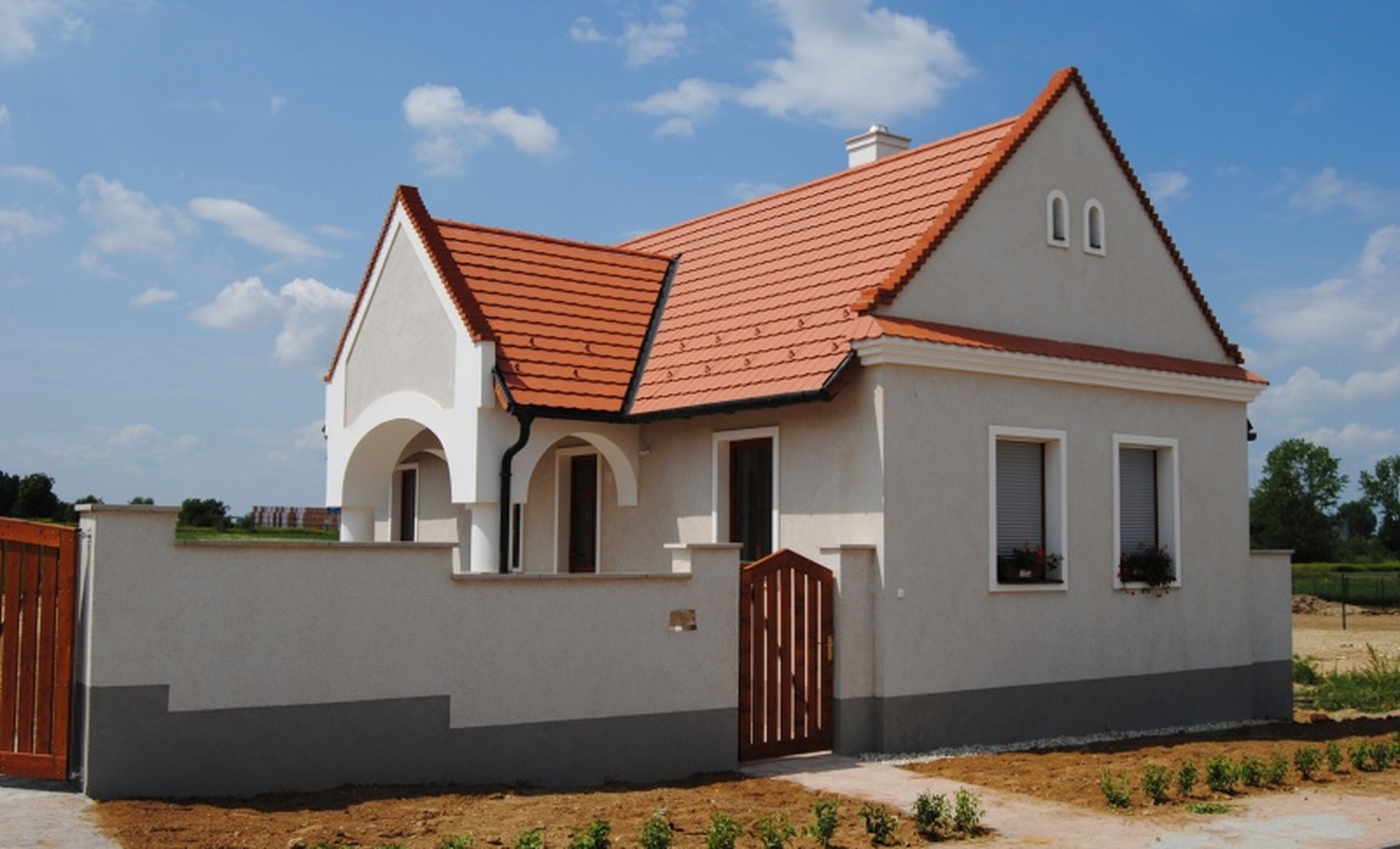

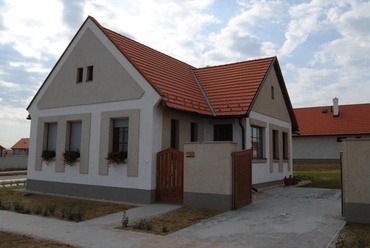

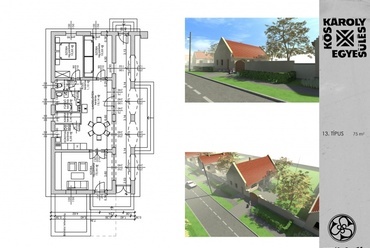

A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János

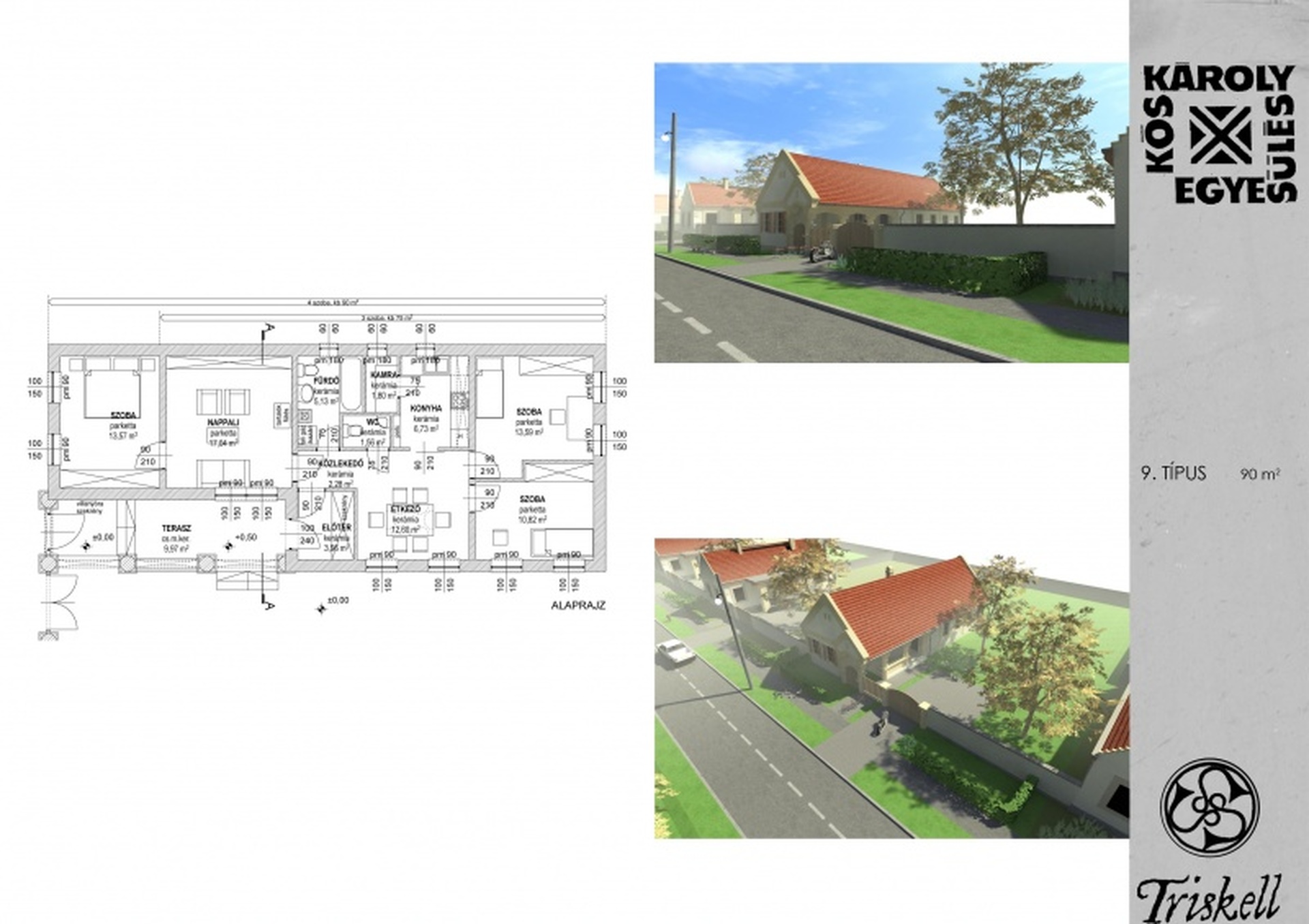

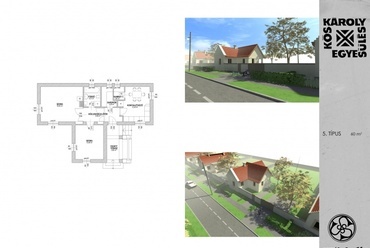

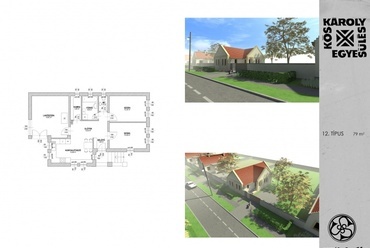

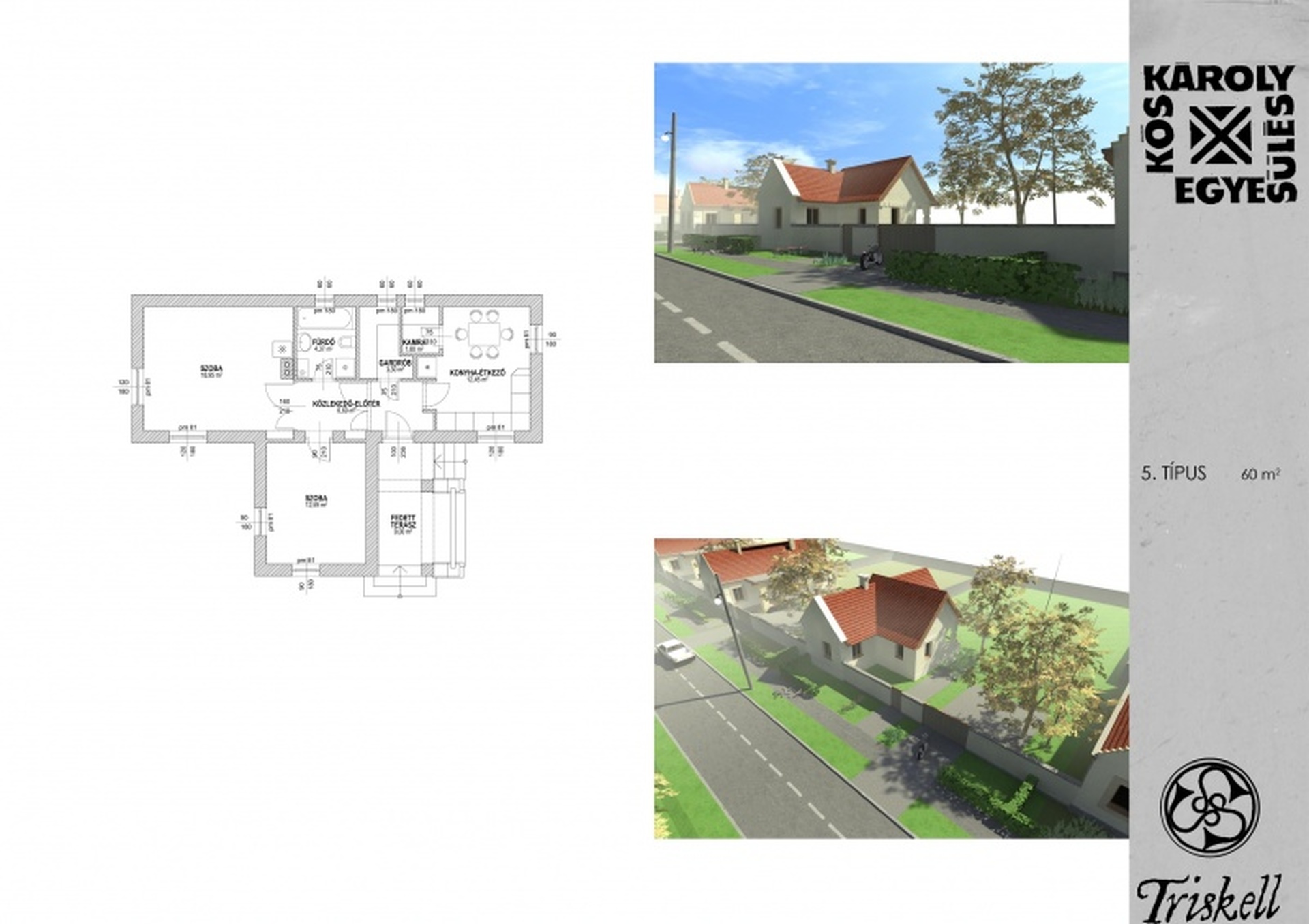

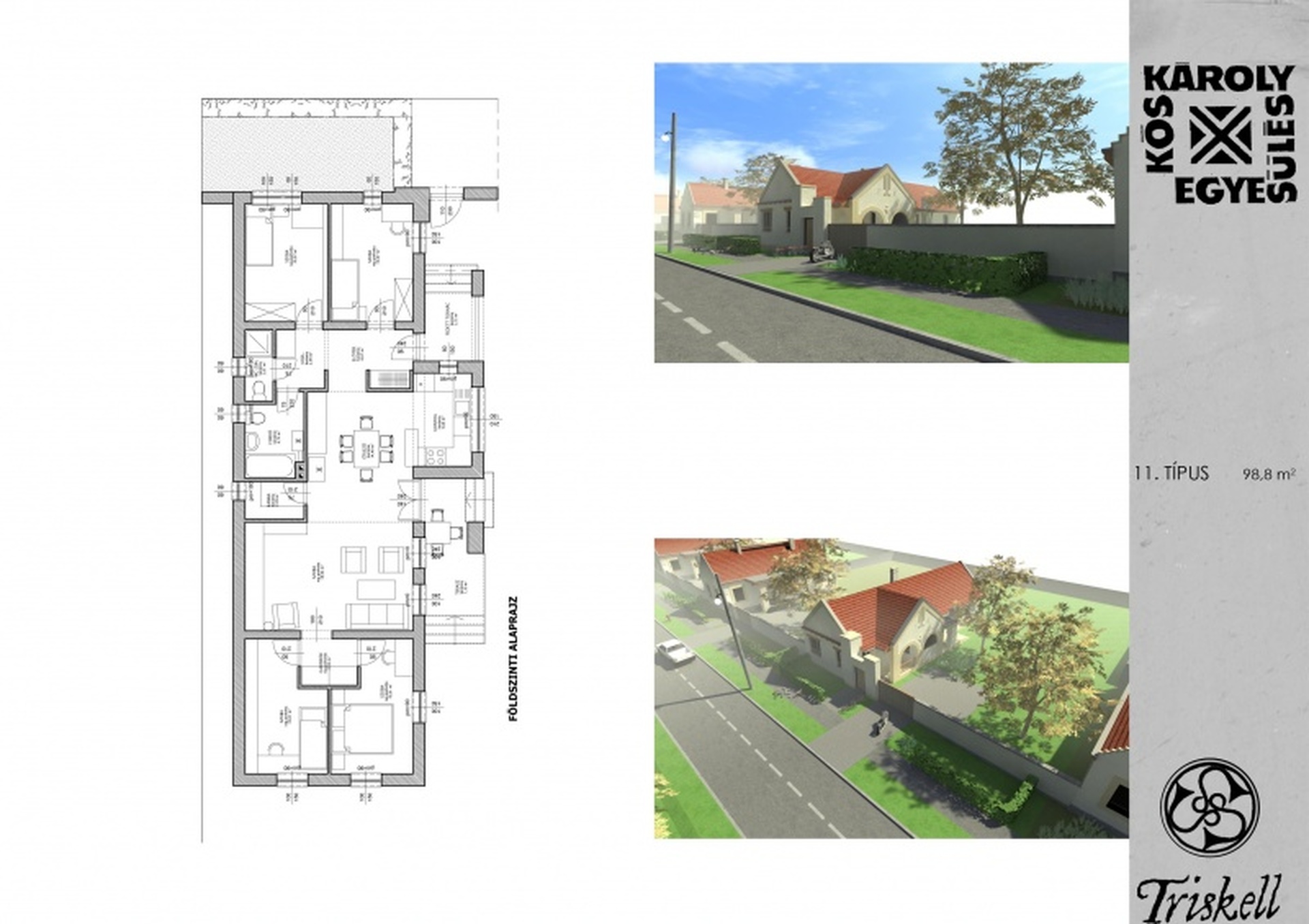

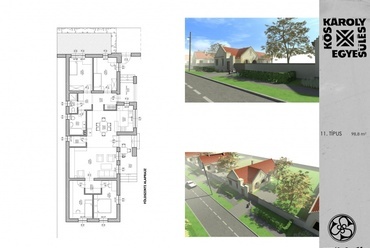

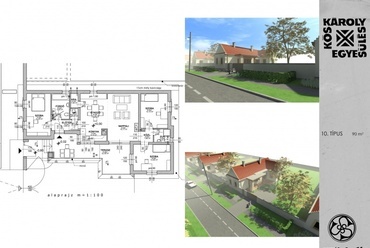

Alaprajzi kialakítás

A tervezett épületek földszintes, magastetős kialakításúak, az utcai, az udvari és a kerti homlokzatokon oromzatokkal. A házak oldalán található fedett tornácról érkezünk a bejárathoz. A hálóhelyiségei -szobák- a hossztömegek keleti és nyugati oldalán helyezkednek el. Az épületek középső, déli tájolású részén helyezkednek el a nappali tartózkodás terei.

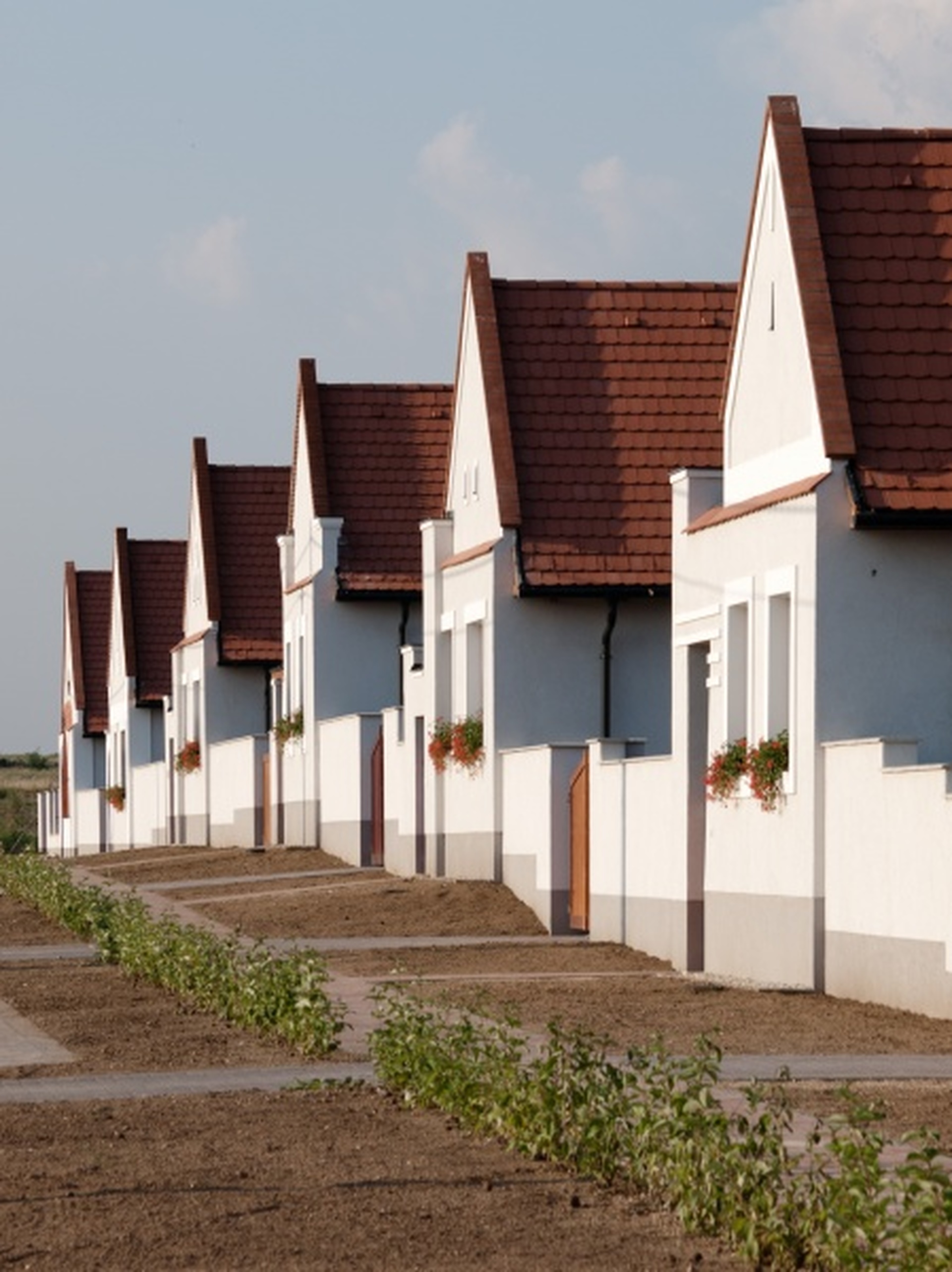

Beépítés

Az 50,0-60,0 m hosszú, 20,5-21,0 m széles telkek jellemző beépítése az oldalhatáron álló földszintes épület. A szomszédos falvakkal együtt ezen a vidéken is az oromzatos tető, a különböző módokon beépített tornác és az ezeket díszítő kisebb, „falusi” díszítő motívumok az uralkodók (kereszt, évszám, építtetői monogram, stb). A tervezett épületek nem térnek el ezektől a helyi jellegzetességektől.

Szerkezetek

Alapozás

Az épületek terheit 50-60 cm széles, csömöszölt beton sávalapok közvetítik a teherhordó talajrétegig, a terep lejtésének megfelelő, 25 cm-es lelépcsőzésekkel. A belső merevítő falak alá monolit vasbeton talpkoszorú került, egybebetonozva a 12 cm vtg. aljzattal. A tornác pillérek alá pontalapok kerültek, amelyeket monolit vasbeton talpkoszorú fog össze.

Falazatok

A külső tartófalak 38 cm vastag blokktéglából, hőszigetelő falazóhabarccsal, a cca. 6 méterenként elhelyezett belső harántfalak 25 cm vastag blokktéglából, a válaszfalak pedig 10 cm vastag kerámia válaszfaltéglából készültek. A nyílások kiváltása a megfelelő előregyártott típus elemmagas kiváltókkal, illetve beépített redőnytokos kiváltók esetén erősített monolit vasbeton koszorúkkal történt. A földszinti falakat monolit vasbeton koszorúk zárják le 25/30 cm-es keresztmetszettel, amelyek kívülről 8 cm hőszigetelést kaptak. A tornácok, teraszok pillérei fa-, vagy tégla szerkezetek, utóbbiak vasalt beton maggal. A külső falakra ~3cm-es hőszigetelő alapvakolat került, a végleges homlokzati felületképzés szemcsés, fehér homlokzati vakolattal történt, 1 cm vastag festett, simított „vakolatkeretekkel”. A házak merevségét vízszintes síkban a koszorúk, illetve a faszerkezetek merevítései adják, míg  függőleges síkban a ház dobozszerű falai és pillérei oldják meg.

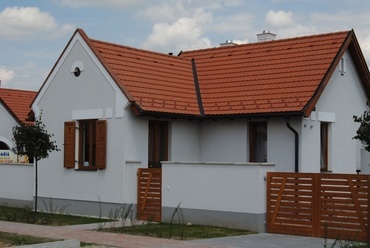

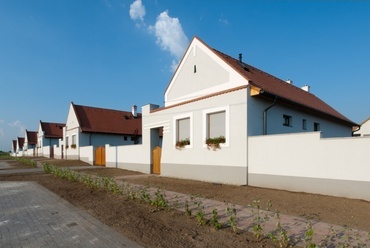

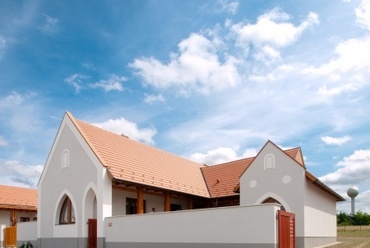

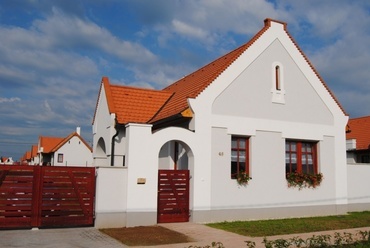

A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János

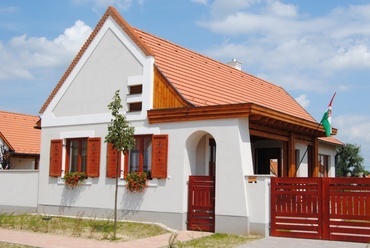

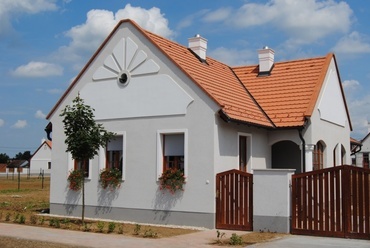

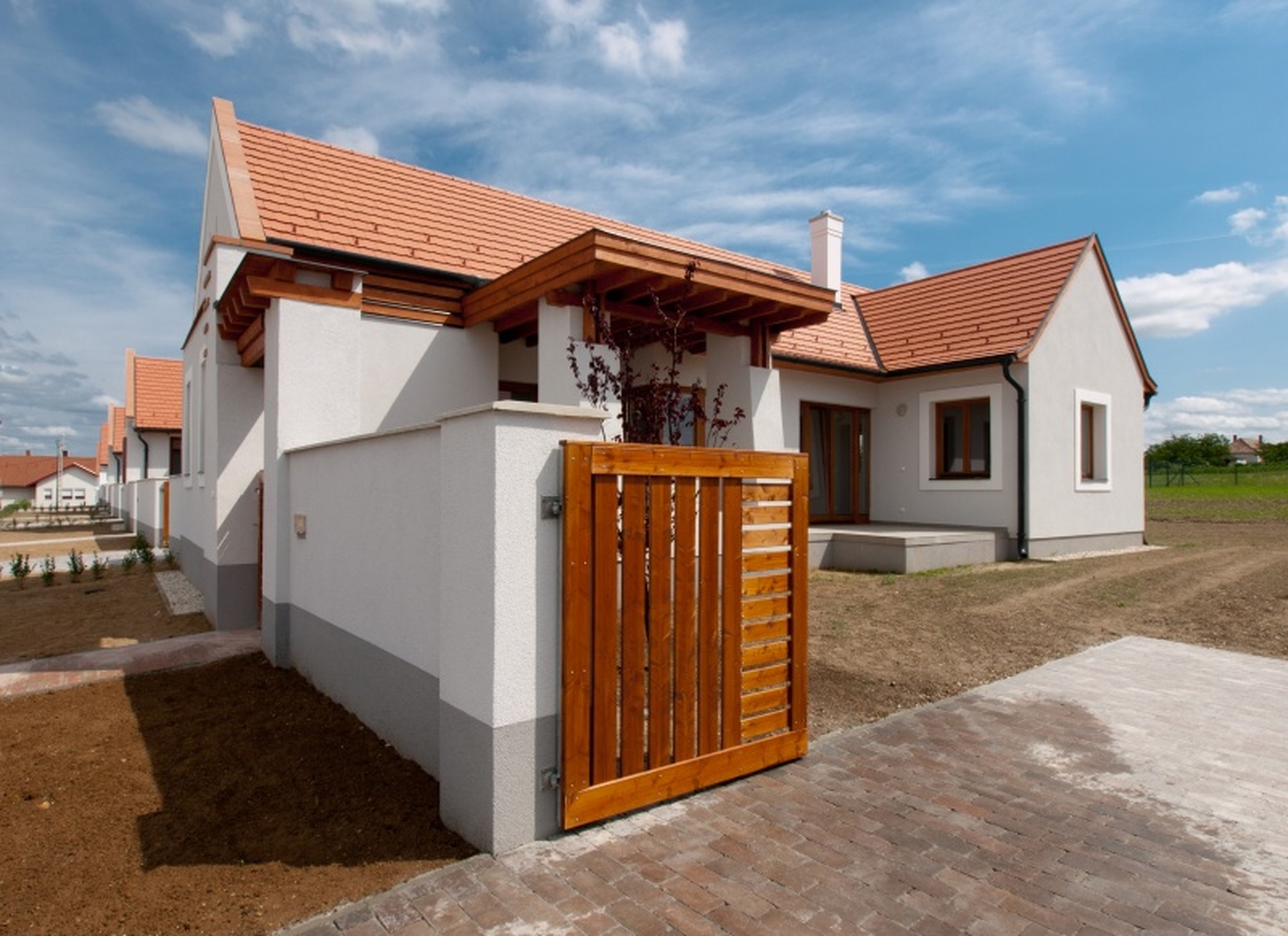

A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János




Kémények

Az épületekbe tervezett gázkéményre zárt égésterű, kondenzációs gázkazánok csatlakoznak. A tartalék kémények falazata hagyományos vagy előregyártott módon készült, tetejükre egyedi, falazott fejezet és vízorral ellátott, helyszíni beton fedkő készült.

Födém

Az épületekben nem készült szilárd födém. A tetőszerkezet alsó fogópárjára erősítettük a gipszkarton lemezburkolatot a rögzítő szerkezetekkel. A lakóterekben és a tornácra kifutó részeknél gyalult és csiszolt, utólagosan felszerelhető látszó szerkezet került. A tornácoknál és teraszoknál a fogópárokat pácolt, csiszolt hajópallóval, illetve deszkával borítottuk.

Tetőszerkezet

Az épületek mindkét végükön oromfalas nyeregtetővel fedettek. A tető hajlásszöge 35-40°. A talpszelemenek a vasbeton koszorúhoz rögzítettek. A lucfenyő anyagú tetőszerkezet fedése hornyolt, körszeletvágású cserépfedés, amely hófogó elemekkel egészült ki. Az eresz és a függőleges esőcsatornák grafitszürke, festett alumíniumlemezből készültek.



A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János
A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János
A vörösiszap-katasztrófa sújtotta települések újjáépítése, vezető tervezők: Turi Attila, Zsigmond László, Jánosi János



Nyílászárók

A külső ajtók és ablakok hármas ütközésű gerébtokos szerkezetek, amelyek szabványos csomópontokkal és thermopán hőszigetelő üvegezéssel (1,1 W/m2/K) készültek. Az egyedi asztalos szerkezetekként készülő nyílászárók felületképzése üzemi körülmények között, festőkamrában történt. A belső könyöklők borovi fenyőfa burkolatot, a külsők festett grafitszürke alumíniumlemez párkányt kaptak. A belső ajtók pallótokkal és váztáblás szerkezettel készültek.

Kapcsolódó oldalak:

Isten hozott, kis sziget... Devecserben, Kolontáron




A vörösiszap-katasztrófa sújtotta települések újjáépítése
vezető tervezők: Turi Attila, Zsigmond László, Jánosi János
tervezés éve: 2010
kivitelezés éve: 2011
bruttó szintterület: 110 családi ház, átlag bruttó 120m2, összesen kb. 13200m2
generáltervező: Triskell Kft., Kós Károly Egyesülés
stáblista:
vezető tervezők: Turi Attila, Zsigmond László, Jánosi János
építész munkatársak: Orbán Oszkár, Füzes András, Tömpe Zoltán, Papp Tamás, Szegedi Antal, Szakos Hajnal, Cservenyák Eszter, Kozma Zsuzsa, Kiss  Kálmán,  Nemes  Dávid,  Fülöp  Tibor,  Terdik Bálint, Kis Simon Olivér, Czégány Sándor, Halas Iván
ajánlati tervek: Arnóczki Balázs, Arnóczki Mariann, Bata Tibor, Dévényi Sándor, Gerencsér Judit, Jánosi János, Makovecz Imre, Turi Attila, Zsigmond László
helyszíni művezetés: KKE Vándoriskola, Csóka Balázs
homlokzati  variációk:  Robogány Andrea, Dr. Szűcs Endre, Varga Csaba, Csernyus  Lőrinc,  Balassa  Endre,  Beöthy Mária, Tóth Péter, Zsigmond Ágnes,  Kravár  Ágnes,  Szentesi  Anikó,  Grekovsky  Nathalie, Esztány Győző, Sáros László, Ertsey Attila



szakági tervezők:
statika: Pongor László - Pond Kft.
épületgépészet: Pacher László - Tevim Kft., Skrobák László - Dévényi és Társa Építésziroda Kft.
elektromosság: Tóth Zoltán - Planet Kft.
kert-, és tájrendezés: Buella Mónika - Tájrajz Bt.
közmű-, és úttervezés: Szathmáry János, Homola Zoltán, Berta József, Bojtár Ádám - Unitef '83 Zrt.
külső gázellátás tervei: Kőrisfalvi Zoltán
építtető/megbízó/fejlesztő: Országos Katasztrófavédelmi Főigazgatóság, Dr. Bakondi György Főigazgató
generálkivitelező: Veszprémber Zrt.
