IDC (International Design Center) - Kulturális Központ a Király utcában
2007.08.31. 08:25
Cikkinfó
Felelős tervező: Vincze Miklós
A V.A.M. Design Center rövid ismertetése
A V.A.M. Design Centert azzal a szándékkal alapítottuk, hogy egy Magyarországon egyedülálló intézményt hozzunk létre, amely a nemzetközi és hazai design és termékfejlesztés fontos helyszínévé válhat. Szerepet szeretne vállalni abban, hogy a design jelentősége tudatosuljon a szélesebb rétegek számára is. Ennek érdekében kiállításokat, szakmai programokat szervez, melyek célja, hogy a hazai és nemzetközi design legnagyobb neveit, eseményeit megismertesse a nagyközönséggel. Feladatai közt szerepel, hogy a nemzetközi design trendeket közvetítse a hazai közönség felé katalógusok, folyóiratok, prospektusok segítségével.
A közeljövőben oktatási központot hoz létre, ahol posztgraduális végzettséget nyerhetnek a diákok terméktervezés, valamint design menedzsment területén. Célja a design területén végzett kutatások ösztönzése és segítése. A jövőben információs bázis létrehozását tervezi nemzetközi cégek és tervezők neveivel, design könyvtárat alapít, alkotó műtermeket, design stúdiókat fogad be. Működését nem önállóan képzeli el, hanem egyéb, hazai szakmai intézmények működésébe integrálódva, a kölcsönös együttműködés jegyében.
Előzmények
A területen ma a Kulturális Örökségvédelmi Hivatal 2002. július 29-i jogerős építési engedélye alpján folyik építkezés. Az épület műemléki védettséget élvez. Eredeti tervezője Hild József, az építés ideje 1840.
1/20

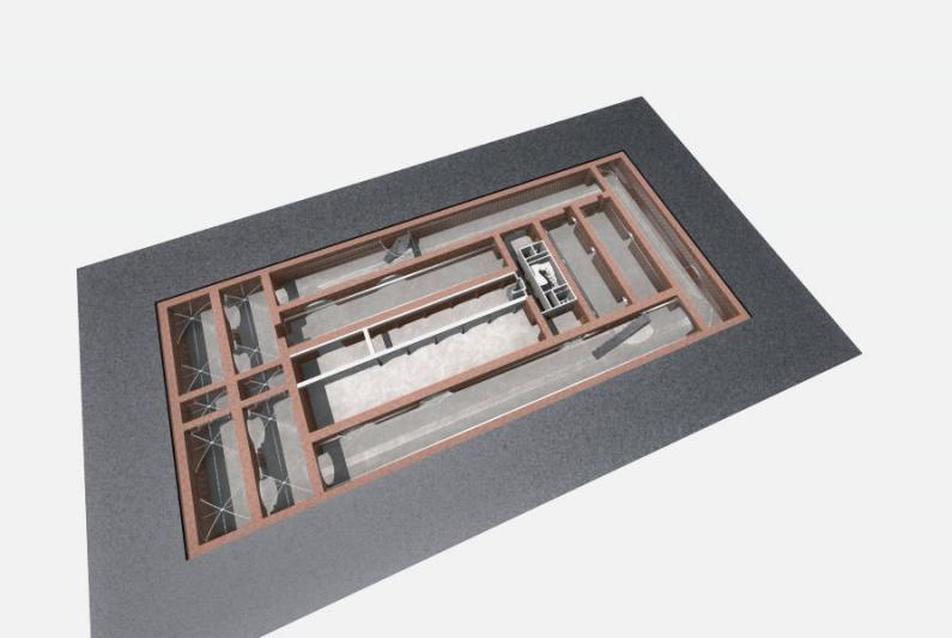

-1 pince
-1 pince
2/20

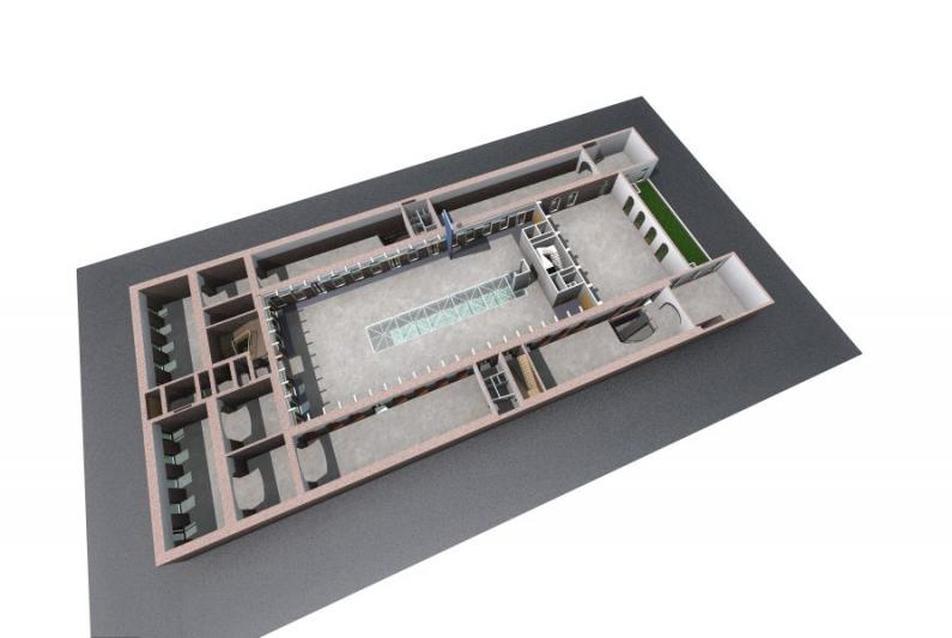

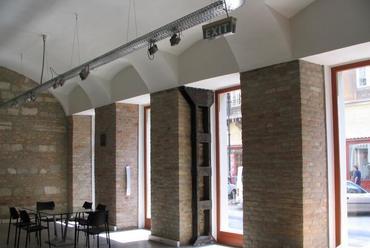

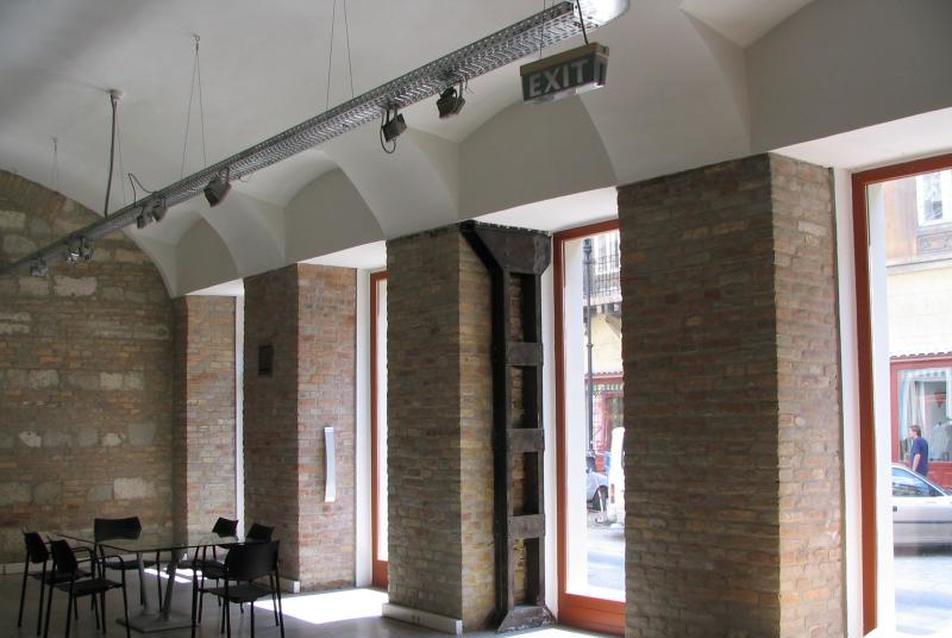

0 földszint
0 földszint
3/20

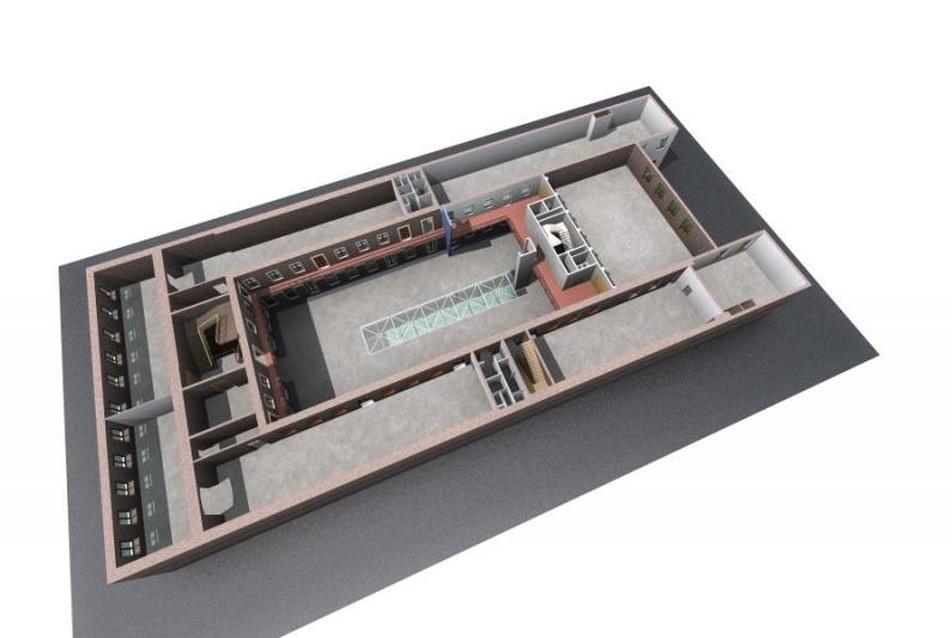

+ 1 emelet
+ 1 emelet
4/20

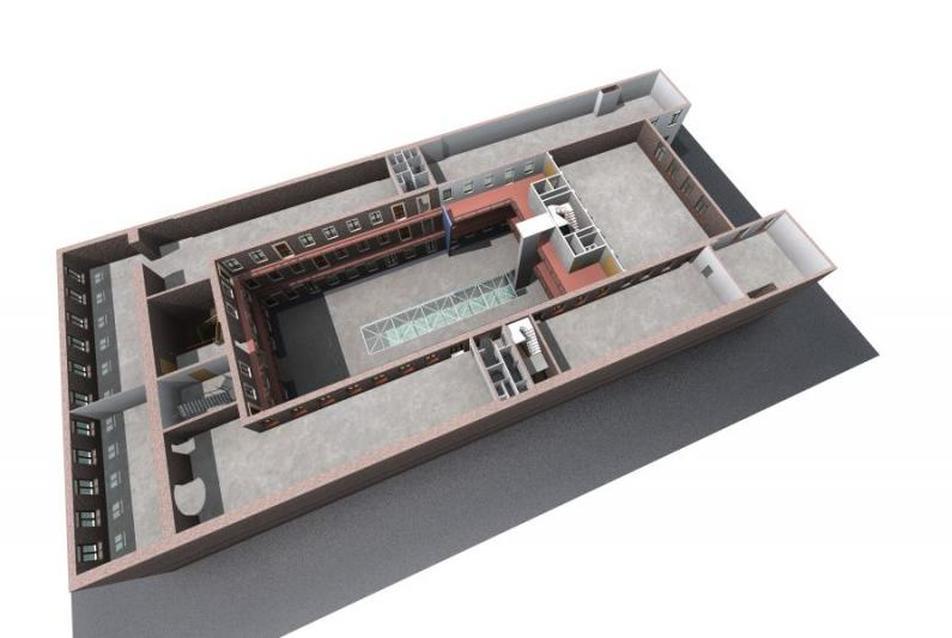

+ 2 emelet
+ 2 emelet
5/20

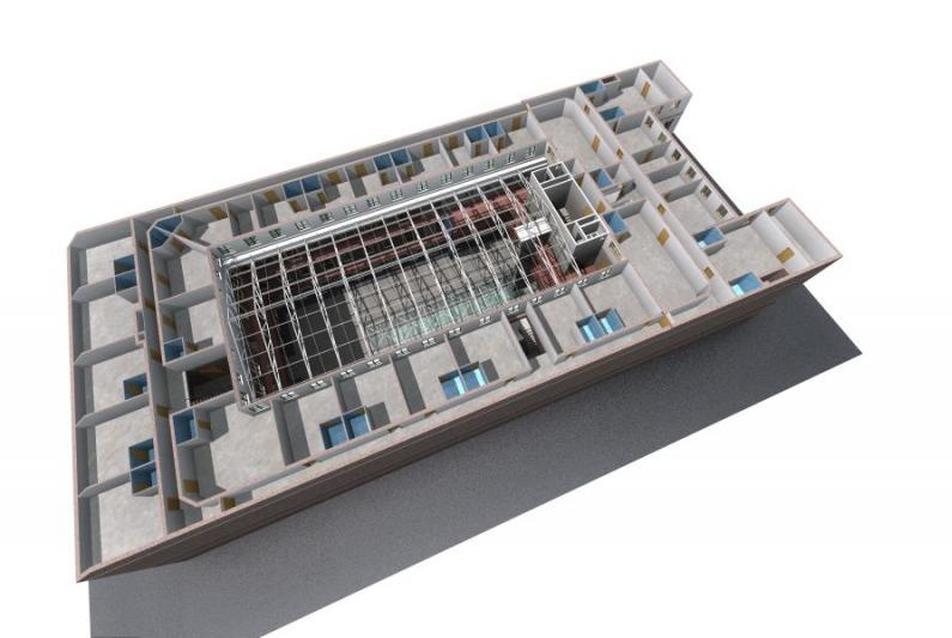

+ 3 emelet - műterem lakások
+ 3 emelet - műterem lakások
6/20

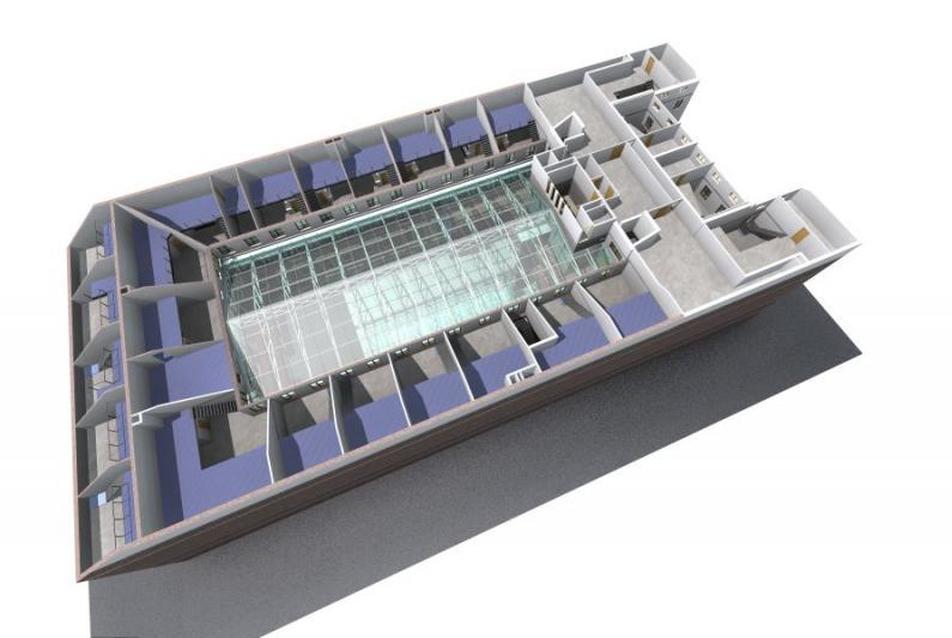

+ 4 emelet - galéria
+ 4 emelet - galéria
7/20

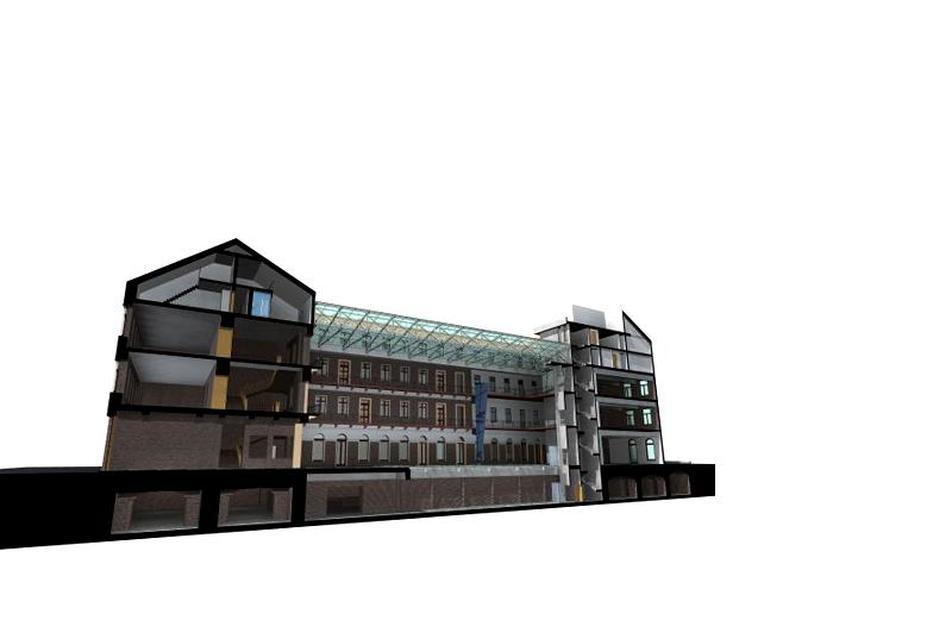

hosszmetszet
hosszmetszet
8/20

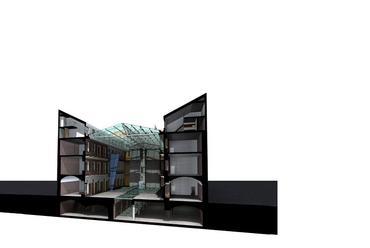

keresztmetszet
keresztmetszet
9/20
10/20
11/20

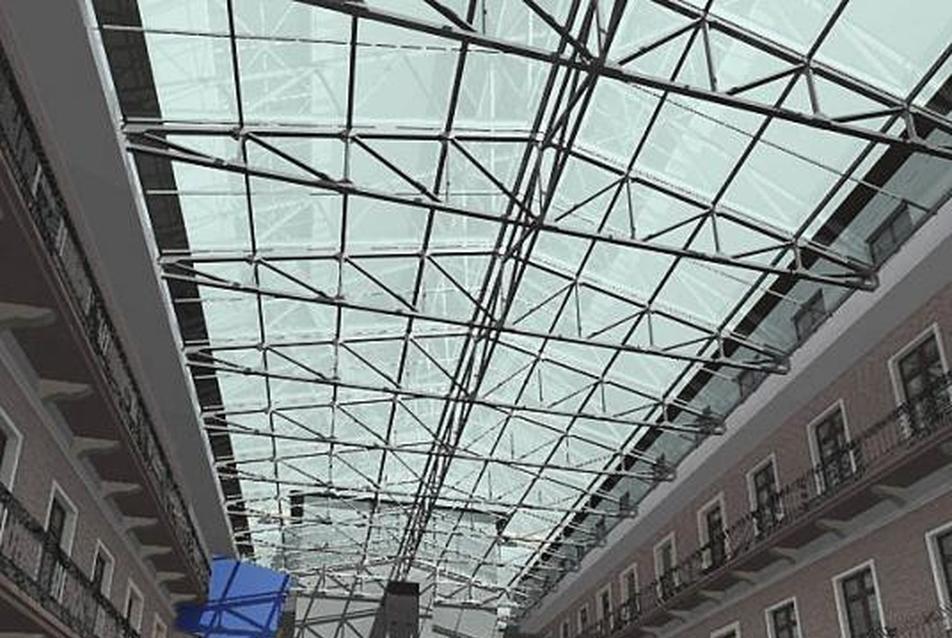

belső udvar
belső udvar
12/20
13/20
14/20
A tervezett állapot ismertetése
Megközelítés, környezet
Az épület a Király utcai kapualjon keresztül közelíthető meg. Környezetében lakóházak találhatóak, illetve a közelben (Káldy Gy. utca, Holló utca, Király utca) új lakóházak épülnek. Az épület belső udvarába gépkocsival üzemszerűen behajtani nem lehet, karbantartás indokával, vagy a megrendezésre kerülő bemutatók alkalmával gépkocsik beállhatnak.
Megközelítés, környezet
Az épület a Király utcai kapualjon keresztül közelíthető meg. Környezetében lakóházak találhatóak, illetve a közelben (Káldy Gy. utca, Holló utca, Király utca) új lakóházak épülnek. Az épület belső udvarába gépkocsival üzemszerűen behajtani nem lehet, karbantartás indokával, vagy a megrendezésre kerülő bemutatók alkalmával gépkocsik beállhatnak.
Általános ismertetés
Az átalakítás a meglévő beépítés területét érinti és bővítésként új keresztszárnyat létesít. Nem érinti a meglevő az I. ütem szerint elkészült pinceszinti és földszinti területeket, melyek a meglevő épületben helyezkednek el.
A meglévő beépítés helyén:
A jelenlegi fa födémszerkezet elbontásra kerül helyére vasbeton födémeket terveztünk. A padlástérben vasbeton koporsófödém kerül beépítésre, amire a fa fedélszerkezetet fektettünk. A megnövekedett terhelés miatt alap megerősítés válik szükségessé.
Az I., II. emeleten kiállítótermek kerülnek kialakításra. A padlóburkolat simított beton, műgyanta kenéssel. A nyílászárók az eredeti helyén létesülő fix, illetve nyitható pácolt faszerkezetek, víztiszta üvegezéssel.
A tető eredeti elrendezését őrizve, a hajlásszög emelésével létesítünk tetőteret. A tetőtérben 27 darab műterem lakás létesül.

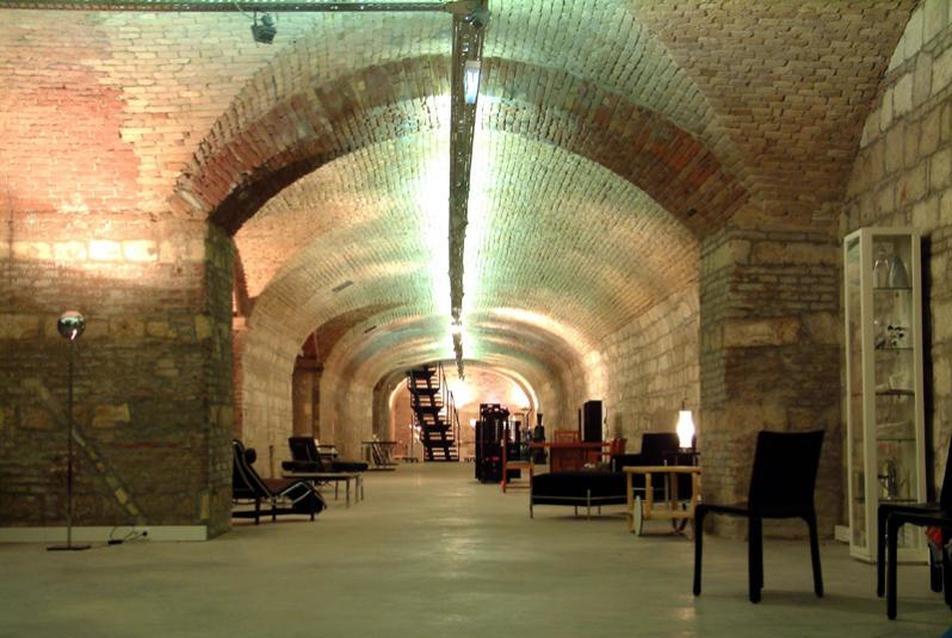

A pince középső, udvar alatti részének feltárása után, bormúzeum, létesül. Az udvar
jobboldali traktusába térszint alá süllyesztett trafó kerül telepítésre.
A bővítés:
A balszárny végében levő földszintes épület tetőszerkezete elbontásra kerül, ide a két szint és két tetőtéri szint épül, és az épületszárny a telekhatárig kiépül, félnyeregtetős kialakításban.
Az épület jobbszárnya a telekhatárig kiépül F+2+TT magas, félnyeregtetős kialakításban. A két oldalszárny között F+2+TT magas, nyeregtetős keresztszárny épül a meglevő pincei falakra támaszkodóan.
Az udvar lefedésre kerül, a tetőtér szintjén acél-főtartós üvegtető lesz, melynek 6%-a nyílófelület. Alakja nyereg, hajlásszöge 14°-os. Az üvegtetőt két hosszanti oldalán vápacsatorna szegélyezi
15/20
16/20
17/20
Funkcionális kialakítás
A belső udvar rendezvények tartására és a látogatók forgalmának elosztására szolgál. A műterem lakások lakói egyaránt használhatják mindkét lépcsőházat. A bemutatótermi szinteket látványlift köti össze, a műterem-lakás szintre a zárt aknába telepített (teher-)lift vezet. A középmagas épület új keresztszárnyába került a füstmentes lépcsőház. A bemutatótermek a függőfolyosón keresztül, a műterem lakások (melyek konyha nélküli lakóterének alapterülete meghaladja a 18 m2-t) zárt oldalfolyosón keresztül közelíthetőek meg. Minden bemutatótermi szintre kétnemű vizescsoportot, takarítószer tárolót terveztünk, a hulladéktároló a pinceszintre, a mozgássérült wc a földszintre kerül.
A belső udvar rendezvények tartására és a látogatók forgalmának elosztására szolgál. A műterem lakások lakói egyaránt használhatják mindkét lépcsőházat. A bemutatótermi szinteket látványlift köti össze, a műterem-lakás szintre a zárt aknába telepített (teher-)lift vezet. A középmagas épület új keresztszárnyába került a füstmentes lépcsőház. A bemutatótermek a függőfolyosón keresztül, a műterem lakások (melyek konyha nélküli lakóterének alapterülete meghaladja a 18 m2-t) zárt oldalfolyosón keresztül közelíthetőek meg. Minden bemutatótermi szintre kétnemű vizescsoportot, takarítószer tárolót terveztünk, a hulladéktároló a pinceszintre, a mozgássérült wc a földszintre kerül.

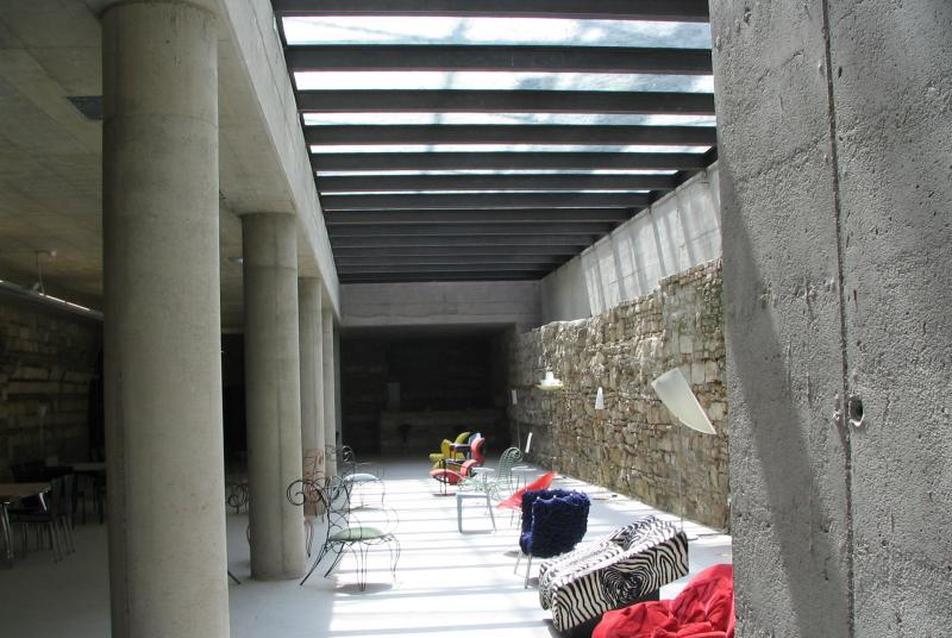

Pinceszint Bemutató termek és a bormúzeum területe, a belső udvarral a középső
részen összekötve. Középső traktusába a kapubehajtó vonalába térszint alatti trafót
telepítettünk.
Földszint Bemutatótermek, porta, elektromos helyiség területe, kijárással a hátsó
udvarra. A bemutatótermek egy része önálló utcai bejárattal rendelkezik, illetve a
fedett udvar területéről is megközelíthető.
1. emelet Bemutatótermek területe, a hátsó udvari részen iroda
2. emelet Bemutatótermek, könyvtár, és 100 fős előadóterem és iroda területe,
ezen a szinten indul a főlépcsőháztól elválasztott, az utcai szárnyban a műterem-lakás szintre vezető lépcső
3. szint (tetõtér I.) Műterem–lakások területe
4. szint (tetõtér II.) Műterem–lakások galériáinak és a gépészeti helyiségek
területe
5. szint (tetõtér III.) Hátsó udvari műterem–lakások galériáinak területe, ezen a
szinten van a lapos tetőre helyezett központi hűtőegység
Befogadó képesség
Várható napi átlagos bemutatótermi vendégforgalom 200 fő
Várható napi átlagos borházi vendégforgalom 50 fő
Bemutató termek dolgozóinak összlétszáma: 20 fő
Borház dolgozóinak összlétszáma 3 fő
Porta szolgálat 2 fő
Biztonsági szolgálat 5 fő
Előadóterem befogadóképessége: 2*84=168 fő
Belső udvari rendezvények várható maximális egyidejű látogatóinak száma :400 fő
Műterem-lakások száma: 27
Az épületben tartózkodó maximális dolgozói létszám: 30 fő
Az épületben egyidejűleg tartózkodó átlagos látogatói létszám: 20 fő
Várható napi átlagos bemutatótermi vendégforgalom 200 fő
Várható napi átlagos borházi vendégforgalom 50 fő
Bemutató termek dolgozóinak összlétszáma: 20 fő
Borház dolgozóinak összlétszáma 3 fő
Porta szolgálat 2 fő
Biztonsági szolgálat 5 fő
Előadóterem befogadóképessége: 2*84=168 fő
Belső udvari rendezvények várható maximális egyidejű látogatóinak száma :400 fő
Műterem-lakások száma: 27
Az épületben tartózkodó maximális dolgozói létszám: 30 fő
Az épületben egyidejűleg tartózkodó átlagos látogatói létszám: 20 fő
Működési leírás
Az építtető a bemutatóterekben bútorokat és lakberendezési kiegészítőket kíván bemutatni. A bemutatott termékek a kiválasztott minták és katalógusok alapján rendelhetőek meg. Ezek nem raktárból kerülnek leszállításra. Közvetlen áruszállítás nem történik. A második emeleten oktatóterem van. Ennek befogadóképessége 100 fő. Az épületben a történelmi hagyományokat is felelevenítő bormúzeum létesül, melynek külön utcai bejárata van, és egy melléklépcsőn keresztül a pince egy része feltárul. A tetőtérbe galériás műterem-lakások kerültek.
18/20

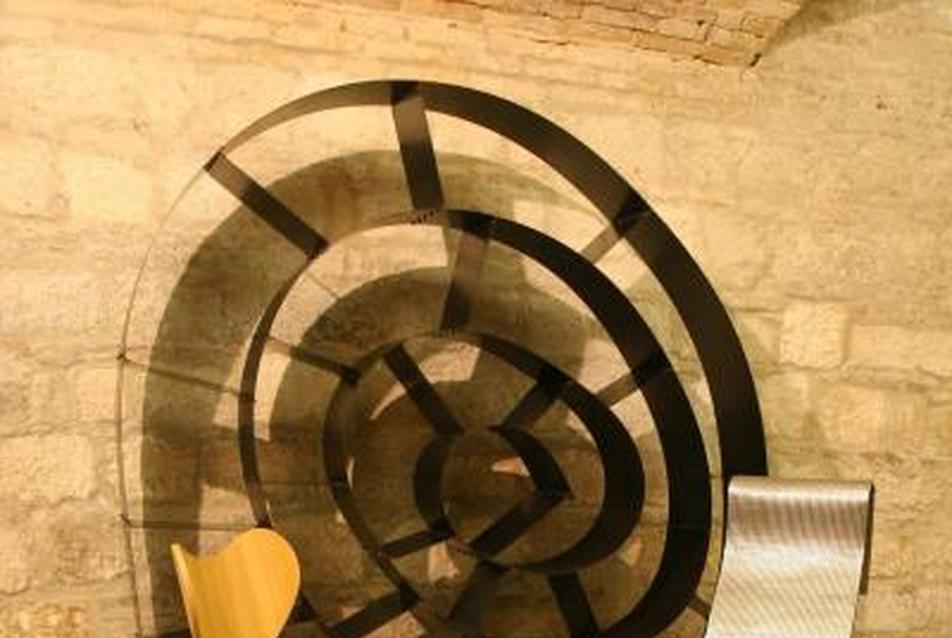

Ron Arad tárgyak
Ron Arad tárgyak
19/20

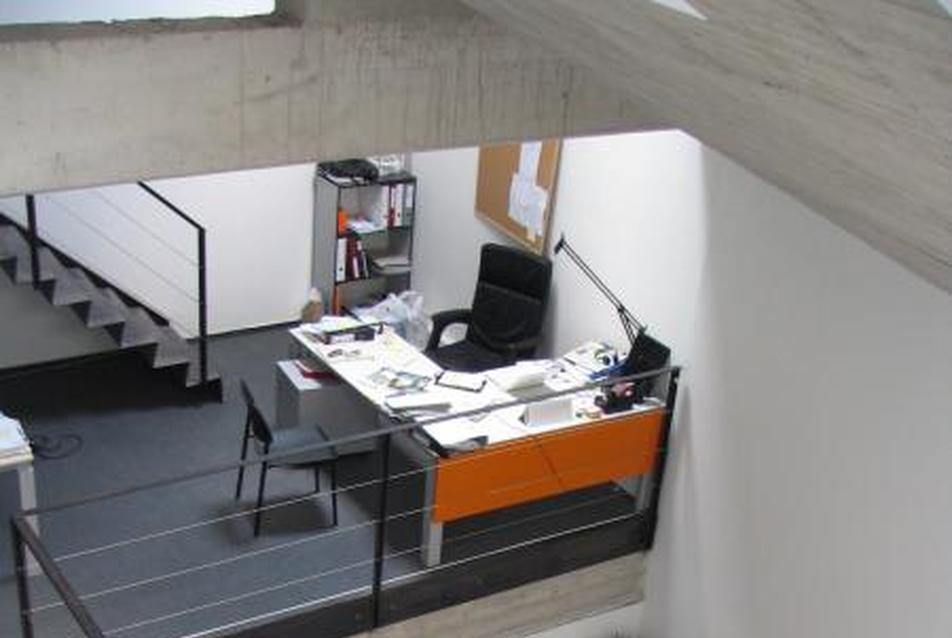

+ 4 galéria iroda
+ 4 galéria iroda
Épülettömeg és homlokzat kialakítás
Az átalakítása során az épületet keresztszárnnyal, és az oldalszárnyak hátsó telekhatárig történő meghosszabításával egészítettük ki. Az utcai gerincmagasságot tartottuk, a belső udvari részen az eredeti tető hajlásszögét figyelembe véve új, megemelt tetősíkot terveztünk. Az oldalszárnyak kiegészítése félnyeregtetős, a keresztszárny nyeregtetős tömeg, melyet a lépcsőházi blokk területén lapostetős épületrész egészít ki.
Az átalakítása során az épületet keresztszárnnyal, és az oldalszárnyak hátsó telekhatárig történő meghosszabításával egészítettük ki. Az utcai gerincmagasságot tartottuk, a belső udvari részen az eredeti tető hajlásszögét figyelembe véve új, megemelt tetősíkot terveztünk. Az oldalszárnyak kiegészítése félnyeregtetős, a keresztszárny nyeregtetős tömeg, melyet a lépcsőházi blokk területén lapostetős épületrész egészít ki.

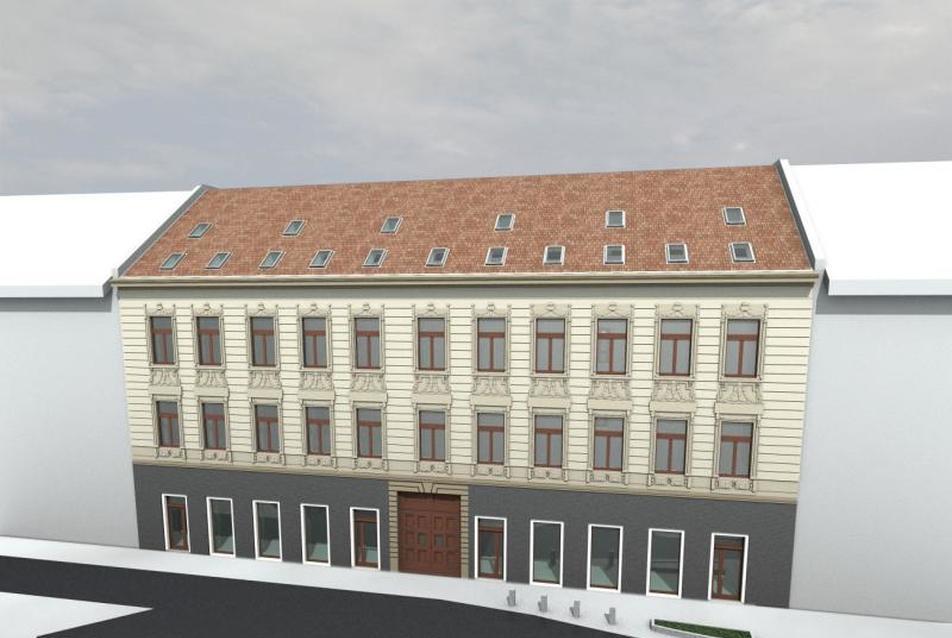

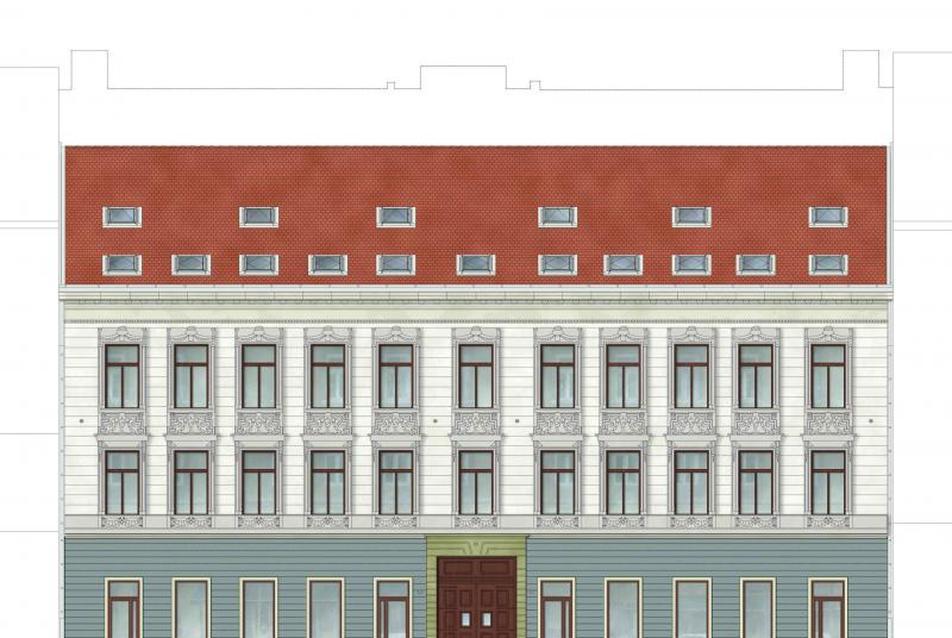

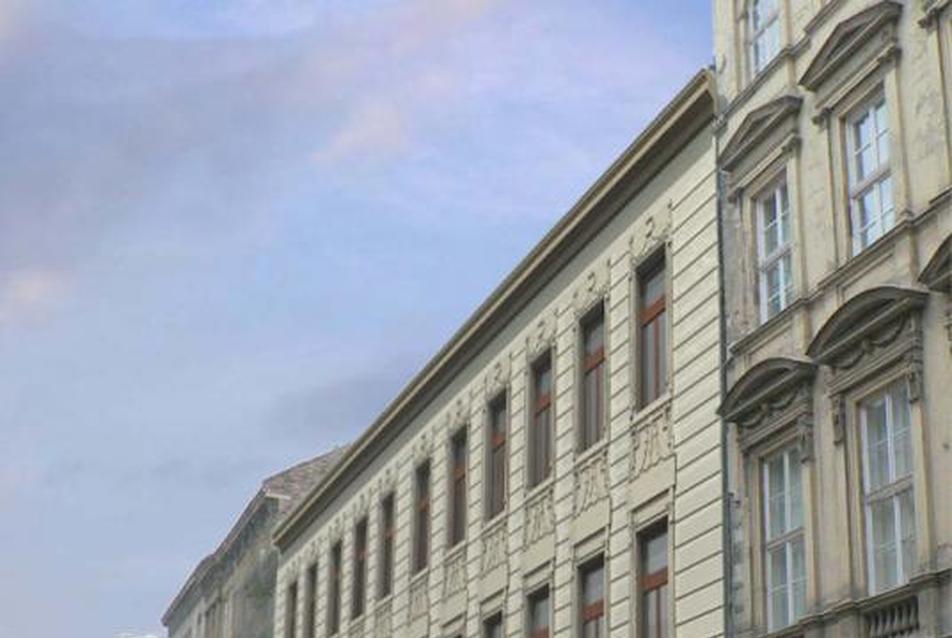

Az utcai homlokzatot a földszinti párkány feletti részen megtartottuk, az felújításra kerül. A földszinti sávban vakolat architekturával ellátott homlokzatot terveztünk, meglevő földszinti épületrész homlokzati nyílásrendszerén nem változtattunk. A belső udvari meglevő épületrész homlokzata felújítandó. A felülete gipsztagozatokkal osztott színes nemesvakolat. A magastetők hódfarkú cserépfedést kapnak. A homlokzati nyílászárók mind a külső , mind a fedett belső udvari részen faszerkezetek, a tetőtéri ablakok síkban tartott tetőablakok ( az utcai
és az udvari keresztszárny részén két sorban).
Vincze Miklós
vezető tervező
IDC Kulturális Központ
Budapest, VI. ker. Király u. 26.
Felelős tervező: Vincze Miklós
Építész munkatársak: Borsos András, Balázs István, Pudner Balázs, Wieland Balázs - VAM Design Kft
Statika: Polivka Péter
Épületgépészet: Kálmán Zsolt, Menyhárt József, Somogyi Gabriella, Surányi Pál - Kálmán és Társai Kft.
Épületvillamosság: Bíró Gábor, Tornallyai Miklós - Bíró Bau Bt.
Tűzvédelem: Glück Gábor - Kofit Bt.
A beépítés adatai
Beépített alapterület: 2470 m2
Beépítés mértéke 95,3 %
Beépítés módja: zártsorú
Tervezett zöldfelület: 18 m2
Zöldterületi mutatót : 0,7 %
Bruttó szintterület:
pince 2590m2
földszint 2470m2
1 emelet 1951m2
2. Emelet 1961m2
3. Emelet 1760m2
galéria I. 1175m2
galéria II. 83m2
összesen 11990m2
Szintterületi mutató: 4,63
Szintszám: p+f+2+tt
Utcai párkánymagasság: nem változik (15,70 m)
Új rész építménymagassága: 19,00 m
Beépített alapterület: 2470 m2
Beépítés mértéke 95,3 %
Beépítés módja: zártsorú
Tervezett zöldfelület: 18 m2
Zöldterületi mutatót : 0,7 %
Bruttó szintterület:
pince 2590m2
földszint 2470m2
1 emelet 1951m2
2. Emelet 1961m2
3. Emelet 1760m2
galéria I. 1175m2
galéria II. 83m2
összesen 11990m2
Szintterületi mutató: 4,63
Szintszám: p+f+2+tt
Utcai párkánymagasság: nem változik (15,70 m)
Új rész építménymagassága: 19,00 m
