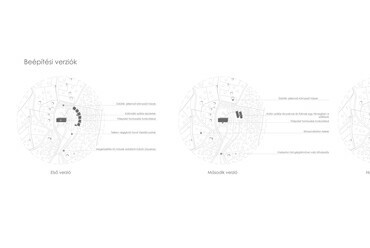

Beépítési verziók. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

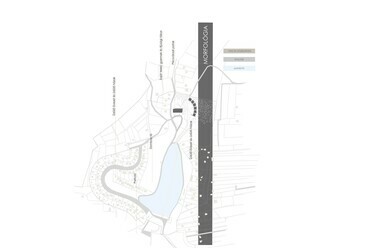

Morfológia. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Telepítési rajz. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Főépület. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Főépület, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Főépület, homlokzatok. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Főépület, csomópontok és rétegrendek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Szállás. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

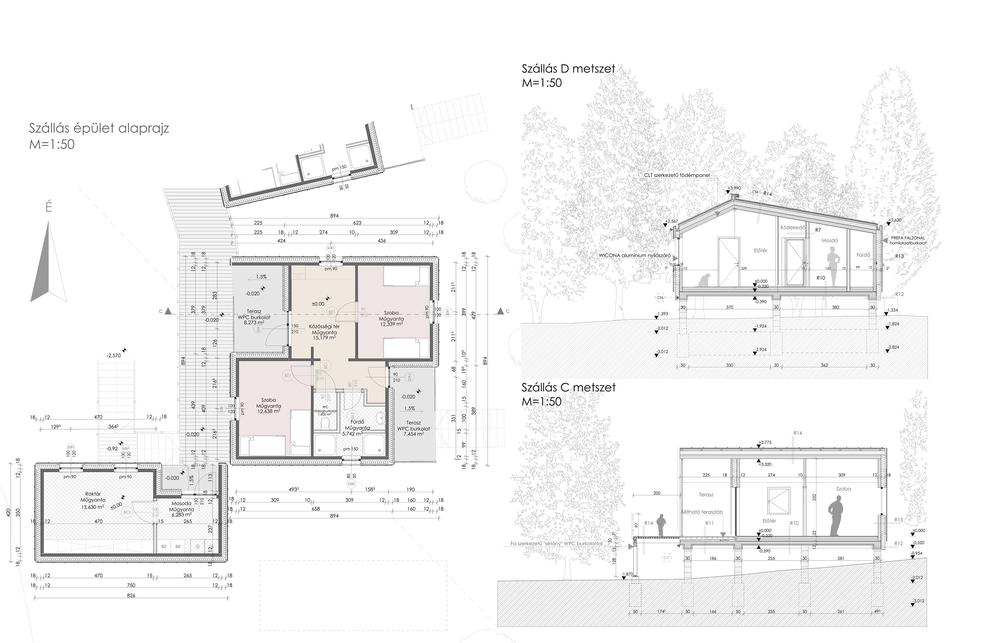

Szállás, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Szállás, homlokzatok. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Belső látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Belső látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

?>
Helyszínrajz. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Beépítési verziók. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Morfológia. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Telepítési rajz. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Főépület. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Főépület, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>

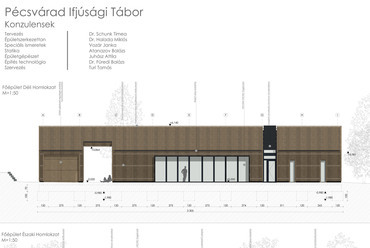

Főépület, homlokzatok. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Főépület, csomópontok és rétegrendek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Szállás. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Szállás, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Szállás, homlokzatok. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Belső látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Belső látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
?>
Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
1/19

Helyszínrajz. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Beépítési verziók. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Morfológia. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Telepítési rajz. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Főépület. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Főépület, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Főépület, homlokzatok. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Főépület, csomópontok és rétegrendek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Szállás. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Szállás, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Szállás, homlokzatok. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Belső látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Belső látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Pécsvárad Ifjúsági Tábor – Bischoff Márk diplomaterve
Épülettervek/Hallgatói terv

Pécsvárad Ifjúsági Tábor – Bischoff Márk diplomaterve

2025.03.27. 07:58

Projektinfó

Földrajzi hely:
Pécsvárad, Magyarország

Építészek, alkotók:
Bischoff Márk

Cég, szervezet:
Pécsi Tudományegyetem Műszaki és Informatikai Kar

Pécsvárad Ifjúsági Tábor

Tervezés éve:
2024

Stáblista

Témavezető: Dr. Schunk Tímea

Konzulens: Dr. Halada Miklós

Gépészeti konzulens: Juhász Attila

Építéstechnológia konzulens: Dr. Füredi Balázs

Építésszervezés konzulens: Turi Tamás

Speciális konzulens: Vozár Janka



A Dombay-tó partján álló ifjúsági tábor új koncepciója a meglévő táborhelyek korszerű újragondolása. A terv a szállásokat kisebb egységekre bontva, az erdősáv mentén helyezi el, míg a főépületet a könnyű megközelítés érdekében a közút mellé tervezi. Bischoff Márk BSc diplomaterve Breuer Marcell diplomadíjban részesült.



Helyszín bemutatása

A tervezési területen jelenleg is ifjúsági tábor üzemel. A helyszínt tó északi oldaláról lehet megközelíteni, gyalogosan és gépjárművel egyaránt. Elérve a terület déli részét, balra folytatódik a közút, jobbra pedig egy szerviz út van kialakítva, ami a telek észak-keleti része felé folytatódik. A területet üdülő és hétvégi házak határolják, valamint kelet felől egy erdősáv öleli körbe. A telektől északra található a tó forrása, amiből egy patak indul. A patak keresztbe szeli a tervezési területet, és így két részre osztja a telket.

Telepítési rajz. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
4/19
Telepítési rajz. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

A témaválasztás indoklása

A mai digitalizált világban a gyermekek közötti személyes kapcsolatok kevésbé fontosok. Ez főleg a nyári szünet ideje alatt érződik, hiszen a számítógépes játékok és okostelefonok felváltják ezeknek az idejét. Véleményem szerint a tábor elhelyezkedése és a természeti adottságai a területnek, ideális körülményeket teremtenek ennek megalkotásában.

Tervezési program

 Egy tábor igénye igen sokrétű lehet. Fontos letisztázni, hogy milyen jellegű a táborról beszélünk. Cserkésztábor? Üdülő tábor? Szakmai témájú tábor? Minden egyes tábornak más-más igényei lehetnek. A tábor, amiben én gondolkodtam az egy olyan ifjúsági tábor, ahol különböző tábor szervezők szervezhetnek táborokat a helyszínen, illetve osztályok vehetik igénybe a tábor területét. Diákként mikor osztálykirándulásokon vettünk részt, régebbi rendszerű és felépítésű táborhelyszínek közül lehetett választani Pécs környékén. A tábor alkotása során ennek hagyomány tisztelő, de újra gondolt megalkotásában gondolkodtam.

Főépület. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
5/19
Főépület. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Tömegalakítás

A környező épületeket figyelembe véve életidegennek tartottam volna egy olyan épület tervezését, amiben az összes funkciót egy épületbe zsúfoltam volna bele. Ez egy monumentálisabb tömeget eredményezett volna, ami a környező épületeket figyelembe véve nem illeszkedett volna.  Épp ezért a szállásépületeket külön blokkokban terveztem elhelyezni az erdősáv tövében.

A szállásépületeket mindenképpen az erdősáv mentén terveztem telepíteni, viszont a lejtős terep viszonyokhoz alkalmazkodni kellett. Ezért a szállásokat tömb alapokon terveztem elhelyezni, és változó magasságú „pillérekkel" elemelni a földtől. A főépülethez hasonlóan itt is magastetős megoldásban gondolkodtam.

A főépület tömegalakítására több szempont is hatással volt. A telken való könnyebb átjárhatóság érdekében egy „átjáró" lett kialakítva az épületben. Így az épület két oldala közötti átjárás akár gépjárművel is biztosítva lett. Ugyanakkor az épület egyhangúságát igyekszik megtörni, valamint a konyhai szennyes, és raktári utánpótlás, és a műhely megközelítése is könnyebb.

A központi épület jellegzetes eleme a fa homlokzatburkolat, mely az épület egyszerűbb formáját kívánja még jobban ellensúlyozni. A nagy méretű nyílászárók a közösségi térnek biztosítják a megfelelő bevilágítást, az átforduló felületvilágító pedig hangsúlyt ad a bejáratnak.

Szállás. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
9/19
Szállás. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Környezet megtervezése

A tábor környezetével is fontos volt foglalkozni. A táborhoz való megérkezés, parkolók kialakítása, kiszolgáló blokkok megközelítése, szálláshelyek megközelítése is közre játszott a környezet megtervezésénél. Elsőként a parkoltatást kellett átgondolnom. A Dombay-tó déli részén már kialakításra került a város által egy nagyméretű parkoló, ahol a táborlakók és kisérőik parkoltatását el lehet helyezni, így a tervezési terület zöld felületéből nem vesznek el a parkoló helyek. Onnan kényelmes sétával a sétányon megközelíthető a tábor.

 A telken belüli parkolásra a tábor alkalmazottainak három parkoló helyet terveztem, és 1 akadálymentes parkolót. A tábor eredeti déli bejáratát meghagytam és újat terveztem a nyugati oldalára, így kialakult egy körforgalmas rendszer, ami a ki és bepakolás gördülékenységét biztosítja, majd a parkolása az előbb leírt módon megoldható. A főépületet a közút mellé terveztem elhelyezni a könnyű megközelítés érdekében, így az épület ellátása is könnyebbé válik.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
19/19
Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

A szállásokat a patak túlsó felére terveztem elhelyezni, amit egy fából készített gyalogos híd köt össze a főépülettel.

Anyaghasználat

Az épületek homlokzatán kétféle anyag jelenik meg: fa és fémlemezfedés. A fő épület anyaghasználata egy szerelt fa homlokzatburkolati rendszer. Azért ezt választottam mert ez az utcakép egybefüggő hagyományos képét megtöri, de mégse hivalkodóan teszi.  Az épület tömege hangsúlyos, de mégis könnyed hatást kelt a burkolati kiosztás miatt. A fa mint építőanyag a belső terekben is megjelenik. Gondolok itt tartó szerkezeti elemek anyagára, vagy a külső határoló falak belső felületére, ami CLT panelokból áll. A homogén belső közösségi teret alumínium nyílászárók, illetve a konyha fal felületén lévő léc borítás töri meg. Az aljzatnál az egyszerűség, de tartósság miatt egy bézs színű műgyanta felületet képzeltem el.

A szállás épületek tekintetében már állókorcos lemezfedésben gondolkodtam, viszont a belső terekben szintén a fa dominál, ami a CLT panelekben és a tartószerkezetekben jelenik meg.

Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
18/19
Látvány. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Statika

Főépület

A réteg ragasztott fa keretállású épület alapozása monolit vasalt tömb alapozással készül. Az alapozás alsó síkjának meghatározásánál talajmechanika hiányában az épület +-0,00 szintjétől -1,980 métert határozta meg a statikus. Anyagminősége az alaptesteknek C30/37 minőségű vasalt beton.

Ezek felső síkjára ül rá a monolit talpgerenda. A monolit talpgerenda az alapozással megegyező módon C30/37-es betonnal készül. A talpgerendába betonozás előtt el kell helyezni a rétegragasztott fa keretállások fogadó-rögzítő szerkezetét, amely biztosítja a teherátadást. Ennek a pontos beállítása céljából, hogy a betonozási munkálatok során ne mozdulhasson el, hozzá kell hegeszteni a talpgerenda armatúrájához.

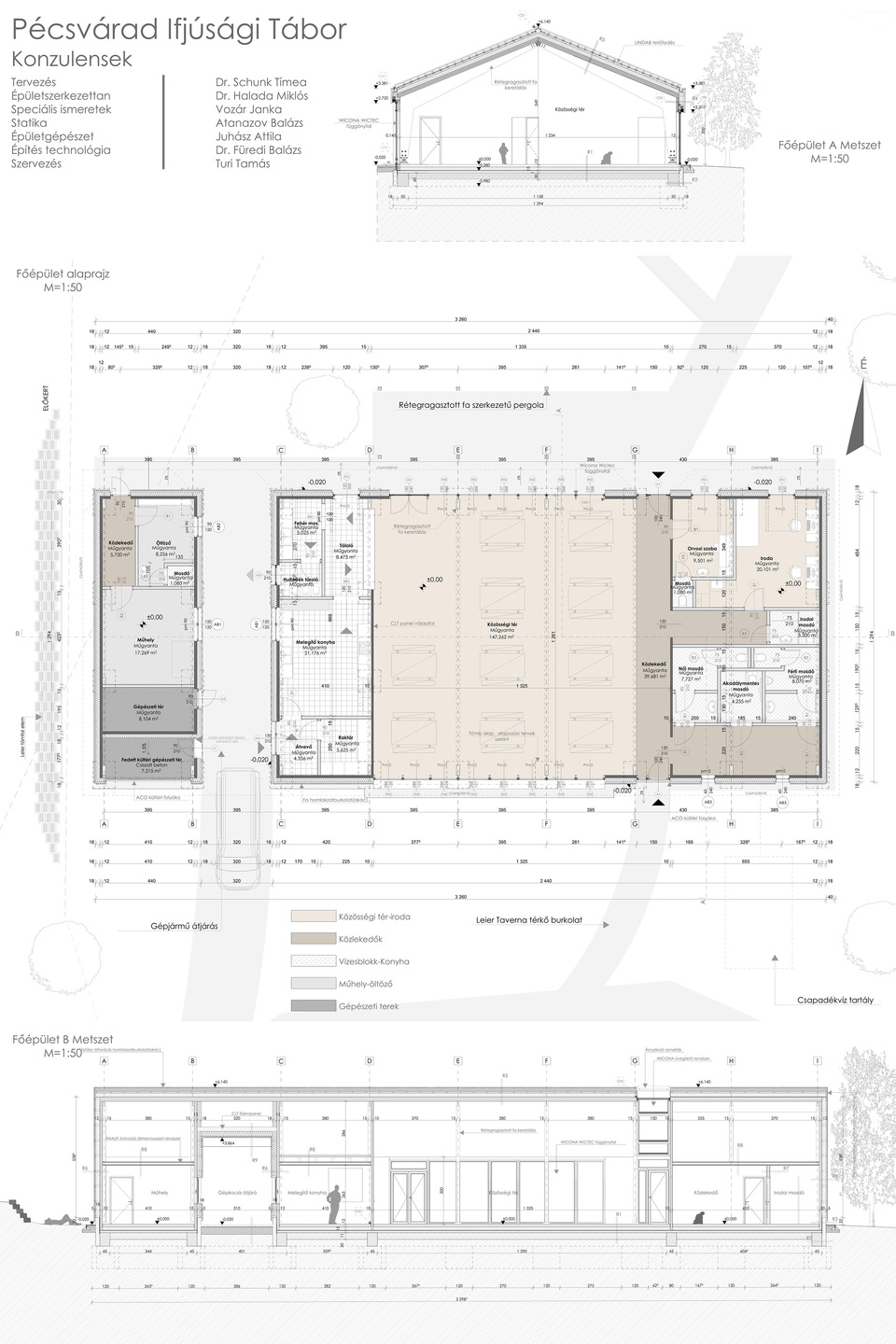

Főépület, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
6/19
Főépület, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Szállások

A szállás épületek alapozása monolit kivitelben pont alapozásokkal készül. A változó terepviszonyok tekintetében, az alapozások alsó síkja a leejtések figyelembevételével lettek kialakítva. Anyagminőségük C30/37-es minőségű vasalt beton. Ezen alaptestek felső síkjára pillér zsaluelemek kerülnek elhelyezésre, amelyek össze vannak vasalva az alaptestekkel. A zsaluelemekbe kerülő beton anyagminősége C30/37. Ezen szerkezetek össze vannak kötve egy monolit gerendával. A gerendára pedig egy monolit vasbeton aljzat kerül.

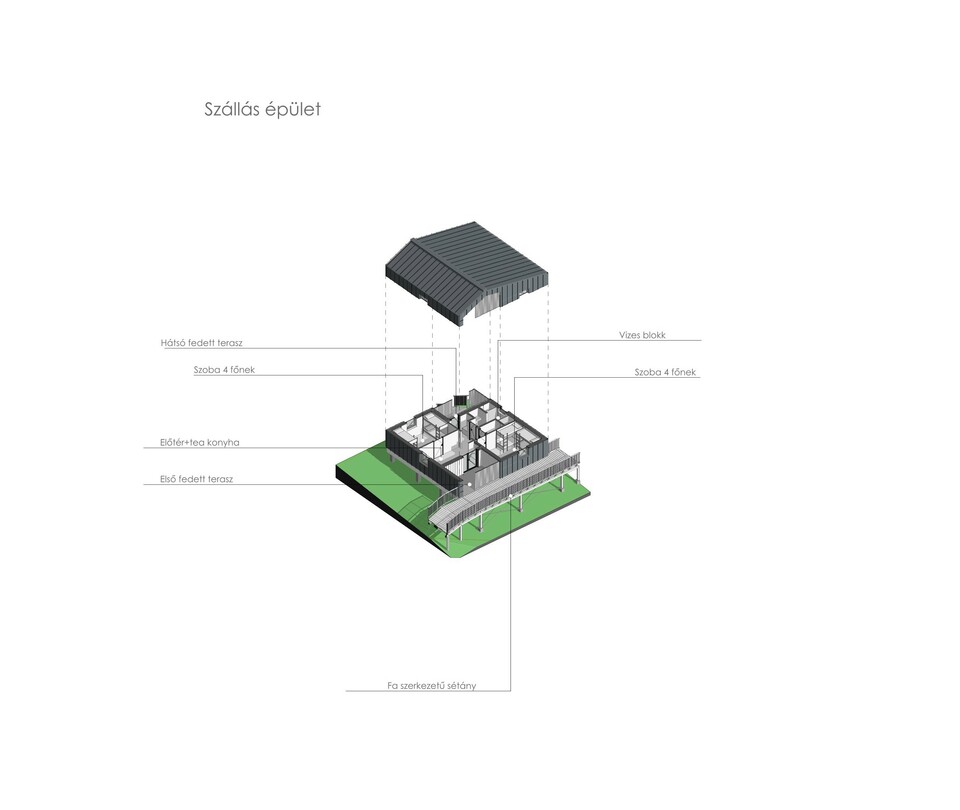

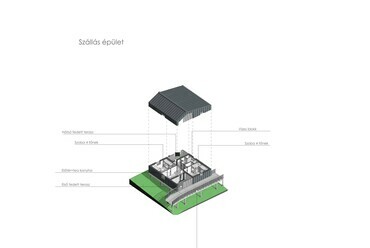

Szállás, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
10/19
Szállás, alaprajz és metszetek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Fő teherhordó szerkezet

Főépület

Az elsődleges tartószerkezet a fent már említett réteg ragasztott fa keretállások. A teherhordási elvük az említett módon zajlik le a teherhordó altalaj felé.  A keretállások gyártása fél monolit kivitelben történik. A szerkezeti elemek gyártó csarnokban készülnek a szállítás lehetősége miatt. A munkaterületre érkezve kerülnek össze szerelésre a tartó elemek. Az RRFA keretállások elemei szerelt kapcsolattal csatlakoznak egymáshoz, és vannak befogva a talpgerendába helyezett fogadó szerkezetbe. Ezeknek külső síkjára helyezhetőek el a CLT falpanelek.

Szállások

A szállások fő teherhordó szerkezeti elemei a CLT panelek. A szállás épületek alaprajzi méretei lehetővé tették a CLT panelek teherhordó szerepét. A fal szerkezetek a vízszigetelt monolit vasbeton síkról indulnak. Kapcsolatuk szerelt rögzítéssel megoldott. A födém panelek a teherhordó falszerkezetre ülnek fel. A CLT panelek terheiket az alattuk elhelyezkedő monolit vasbeton szerkezeteknek adják át, amik továbbítják a teherhordó altalajnak.

Hőszigetelés

Homlokzatok

A homlokzati hőszigetelés a főépület és a szállás épületeknél is egy átszellőztetett homlokzatburkolati rendszerben működik. A hőszigetelés az épületeken 18 cm vastag Rockwool Fixrock FB1 típusú hőszigetelő lemez. Az átszellőztetett homlokzat a legkedvezőbb pára diffúziós szempontból. A hőszigetelő lemez a látszó felületén egy réteg fekete üvegfátyol kasírozással van ellátva. Ennek köszönhetően a lemez nem látszik a nyitott hézagokban, így egy homogenizáló képet kapunk.

Főépület, csomópontok és rétegrendek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.
8/19
Főépület, csomópontok és rétegrendek. Pécsvárad Ifjúsági Tábor. Bischoff Márk BSc diplomaterve, 2025.

Lábazati hőszigetelés

A főépület lábazati hőszigetelése Austrotherm XPS Top 70 SF hőszigetelés.

A főépület lábazati hőszigetelése 18cm vastagságban készül vissza ugró lábazat nélkül. Az egységes homlokzati kép megoldása kérdéses volt számomra hőszigetelés szempontjából. A szerelt homlokzat burkolat nem fut le teljesen a külső terep síkjáig vizesedés miatt, ezért a lábazati hőszigetelés egyrészt a homlokzat burkolat hézagjain át látszó felületű válik, másrészt az imént említett homlokzat burkolat nem fut le talajig. A megoldást, hogy homogén maradjon a homlokzat a lábazati hőszigetelés ragasztó tapasszal való bevonása, és fekete homlokzati festékkel való festése jelentette.

A szállás épületek lábazati hőszigetelése nem indokolt, mivel az épületek el vannak emelve a talajtól minimum 30 cm-t.

Bischoff Márk
