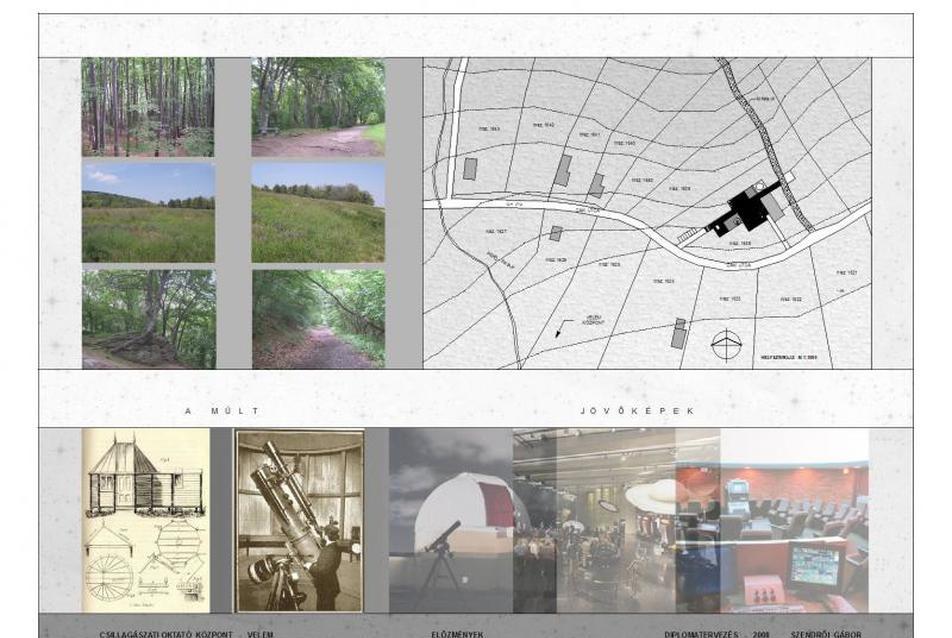

Előzmények

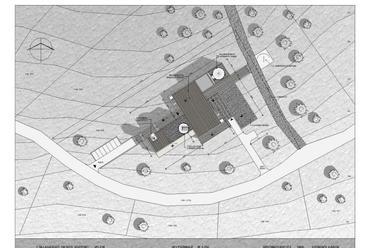

helyszínrajz

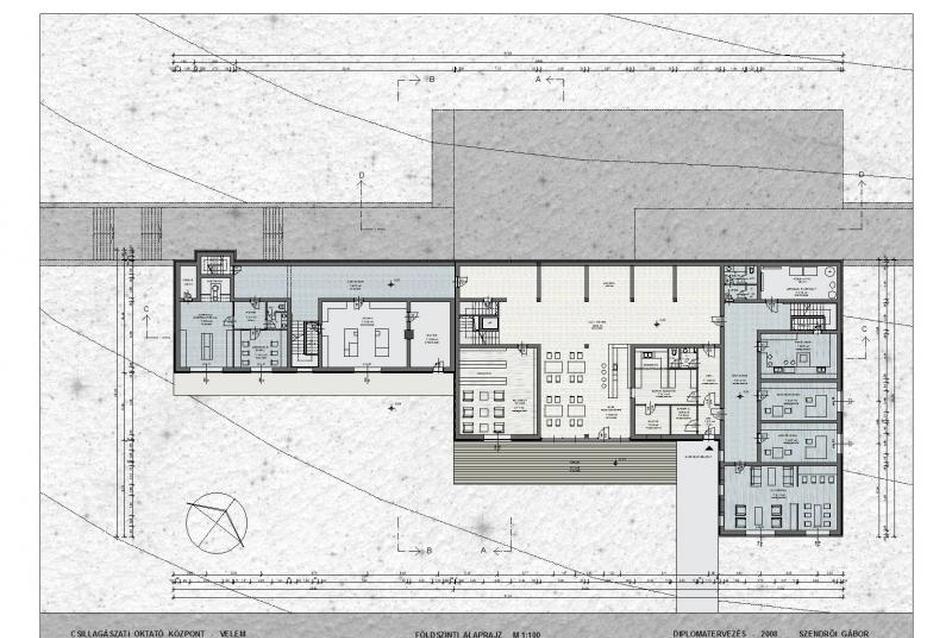

fszt alaprajz

I. emeleti alaprajz

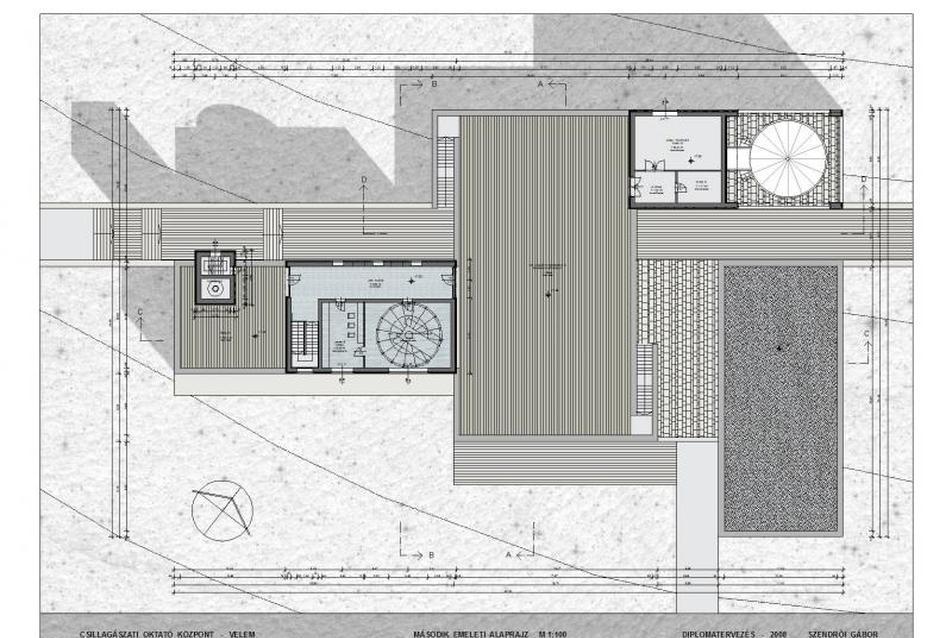

II. emeleti alaprajz

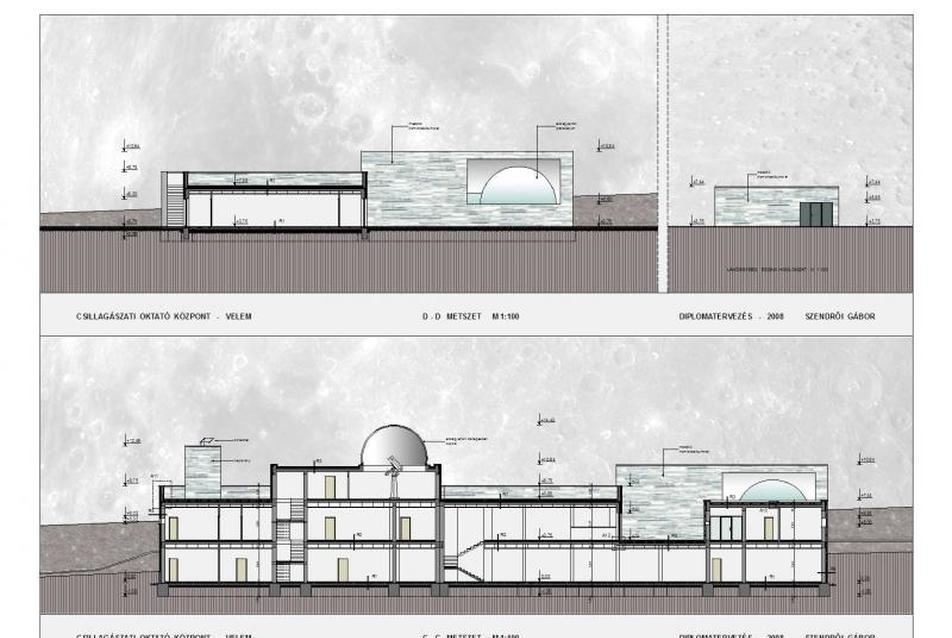

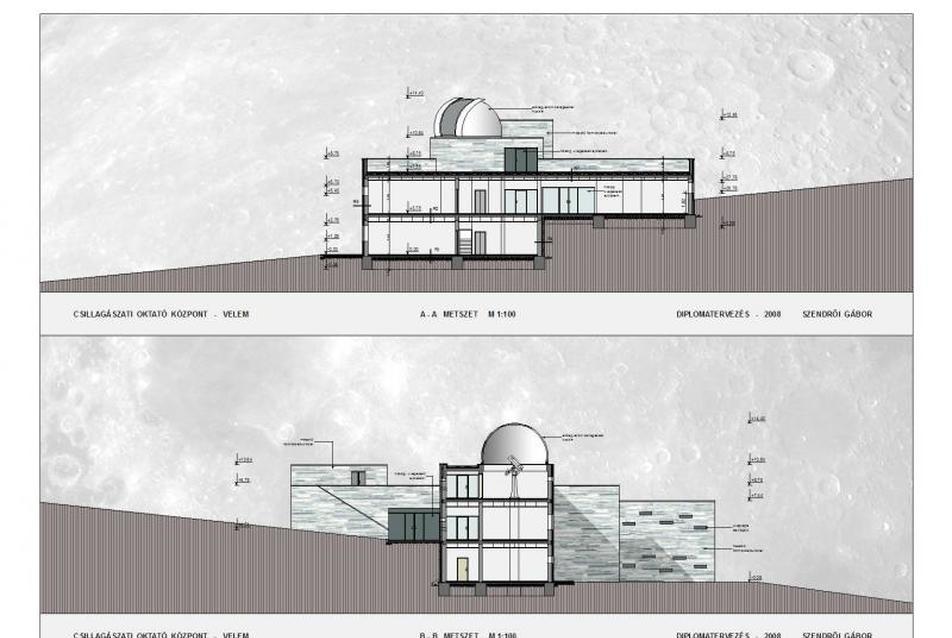

metszetek

metszetek

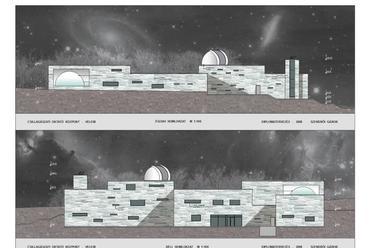

homlokzatok

homlokzatok

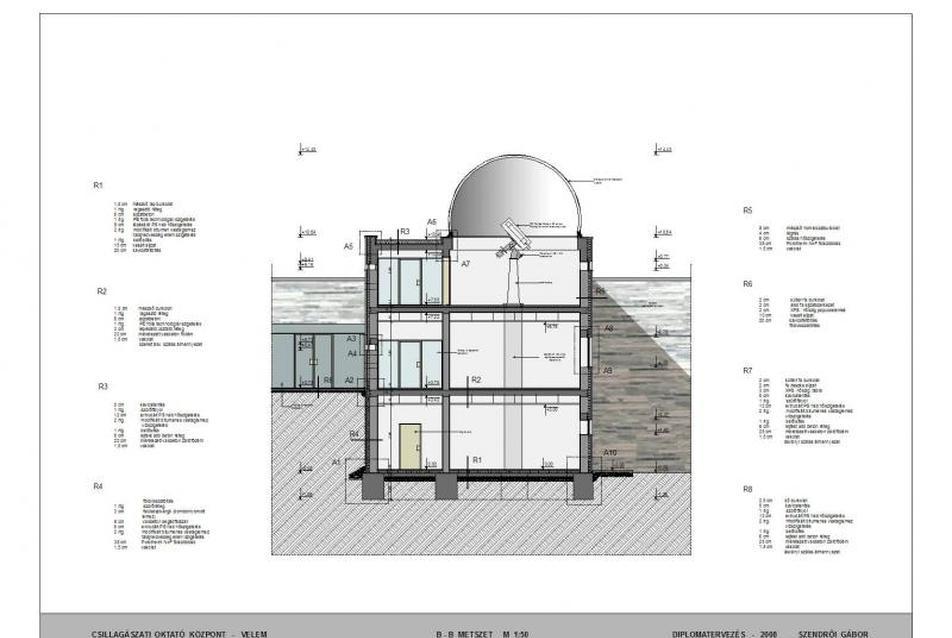

BB metszet

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

?>
Szendrői Gábor diplomamunka
?>
Szendrői Gábor csillagászati felvételei
?>
Előzmények
?>
helyszínrajz
?>
fszt alaprajz
?>
I. emeleti alaprajz
?>
II. emeleti alaprajz
?>
metszetek
?>
metszetek
?>
homlokzatok
?>
homlokzatok
?>
BB metszet
?>
Szendrői Gábor diplomamunka
?>
Szendrői Gábor diplomamunka
?>
Szendrői Gábor diplomamunka
?>
Szendrői Gábor diplomamunka
?>
Szendrői Gábor diplomamunka
?>
Szendrői Gábor diplomamunka
?>
1/19

Szendrői Gábor diplomamunka

Szendrői Gábor csillagászati felvételei

Előzmények

helyszínrajz

fszt alaprajz

I. emeleti alaprajz

II. emeleti alaprajz

metszetek

metszetek

homlokzatok

homlokzatok

BB metszet

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka

Csillagászati Oktató Központ, Velem
Épülettervek/Hallgatói terv

Csillagászati Oktató Központ, Velem

2008.08.01. 13:01

Szendrői Gábor diplomamunkája 2008.BME Építéskivitelezési Tanszék

A létesítmény funkciója
A tervezett épület csillagászati oktató központ, melynek elsődleges funkciója az oktatás, ismeretterjesztés, továbbá szabadidős, közművelődési célokat is szolgál, emellett a turisztika fellendítésében is jelentős szerepet játszik.

Vas megyében a csillagászati kutatás és ismeretterjesztés nagy múlttal rendelkezik. A 19. század második felében végezte tudományos megfigyeléseit herényi kastélyában a világhírű Gothard Jenő, akinek a nevéhez több nagy felfedezés is köthető. Jelenleg a helyi amatőr csillagászati egyesület viseli a nevét.

A létesítményben középiskolás diákok, egyetemista csillagász hallgatók sajátíthatják el a csillagászati ismereteket, tölthetik el szakmai gyakorlatukat, korszerű csillagászati teleszkópokkal, műszerekkel végezhetnek tudományos igényű megfigyeléseket. A diákok emellett több olyan interaktív, multimédiás szolgáltatást is igénybe vehetnek, melyek mind a csillagászati prezentációt, mind az oktatást szolgálják. Az épület különféle összejövetelek, konferenciák, távcsöves találkozók, kiállítások rendezésére, befogadására is alkalmas. A vidék turisztikai szempontból kiemelt terület, ezért lehetőség van turista csoportok fogadására, a lakosság számára pedig alkalmanként távcsöves bemutatások tartására.



Szendrői Gábor diplomamunka
1/19
Szendrői Gábor diplomamunka



A helyszín
A helyszín Vas megyében, Kőszegtől néhány kilométerre található, Velem község határában. A terület 350 m tengerszint feletti magasságban, a Kőszegi-hegység vonulataival körbevett festői vidéken fekszik. A telek a falu központjától 2 km-re északi irányban helyezkedik el, ide a központból induló szilárd burkolatú út vezet fel. A 10 fokos lejtésű telekről minden irányban biztosított a szabad kilátás, zavaró tereptárgy a környéken nem található. A telek tágabb környezetében elszórtan néhány lakóház, kisebb nyaralók állnak. A helyszín kiválasztásakor fontos szerepet játszott a kiépített infrastruktúra, a teljes közműellátottság, és a felsőoktatási intézmények közelsége (Berzsenyi Dániel Főiskola – Szombathely, Nyugat-Magyarországi Egyetem – Sopron).

A terület asztroklímája kiváló, ez biztosítja a tudományos igényű megfigyelések, a távoli és halvány objektumok észlelésének lehetőségeit. Köszönhető mindez a tengerszint feletti magasságnak, a szubalpin klímának és a minimális fényszennyezettségnek. A vidék turisztikai szempontból kiemelt terület, az országhatár közelsége miatt külföldi érdeklődésre is kell számítani.

A telek területe: 6330 m2

Szendrői Gábor csillagászati felvételei
2/19
Szendrői Gábor csillagászati felvételei

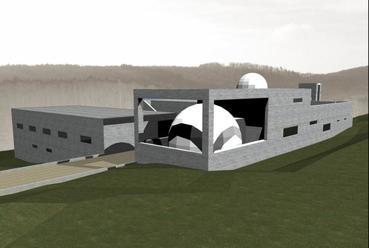

Tömeg, alaprajzi rendszer, funkcionális elrendezés, tájolás
Az épület tömegének tervezése során a célom az volt, hogy a funkció szellemisége tükröződjön a tömegen, ugyanakkor az épület alkalmazkodjon a környezetéhez, a tájegység hangulatához.

Az épület tömegét egy tengelyre szerveztem, amely DNY-i irányból a gyalogos és gépkocsival történő megközelítést biztosítja, ÉNY-i irányban pedig egy kis téren kialakított horizontális napórára mutat rá. Ez a tengely köti össze az épületet a telek ÉNY-i oldalán elhaladó turista úttal.

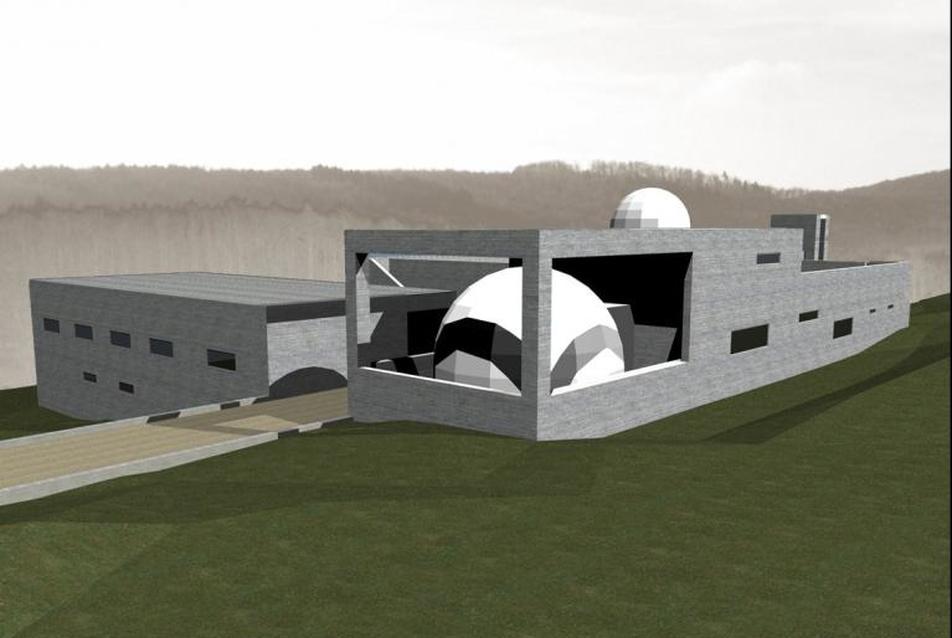

Az épület tömegébe vertikális szintbeli játékot vittem, amivel a funkció éggel való kapcsolatát kívántam szemléltetni. A tömeget jól elkülönülő funkcionális egységekre bontottam, melyeknek alaprajzi, ortogonális eltolása adja az épület karakterét. Az DNY-i oldalon a naptorony és a csillagvizsgáló kiemelkedő egysége és a kupola látványa dominál, a DK-i és ÉNY-i homlokzaton a csillagvizsgáló és a kis-planetárium kupolája teremt harmonikus egységet.

Az épületrészek a funkcióktól függően egy, kettő, illetve három szintesek: alsó szint (földszint), felső szint, és a tetőterasz szintje. Mivel a legfontosabb funkciók a felső szinten találhatók, és a terepviszonyok is lehetővé teszik, ezért az épületbe a felső szinten történik a beközlekedés. Itt egy központi, elosztó térbe jutunk, amely az egyes funkciókat köti össze. A fent említett közlekedő tengely ezen az épületrészen áthalad, ezáltal szabadon továbbjuthatunk a lakóegységek és a napóra irányába. A központi épületegységben található egy nagyobb fogadó-előtér a hozzá kapcsolódó ruhatárral, recepcióval, társalgóval, vizesblokkal. A fogadó-előtérhez kapcsolódik egy előadó és egy konferenciaterem, melyek szükség esetén összenyithatók. A központi épületegység É-i oldalán juthatunk el az interaktív terembe, majd innen a 8 méter átmérőjű kis-planetáriumba. Ebben az épületrészben a látogatók multimédiás berendezések, vetítettképes előadások segítségével ismerkedhetnek az égbolt látványosságaival.



Előzmények
3/19
Előzmények

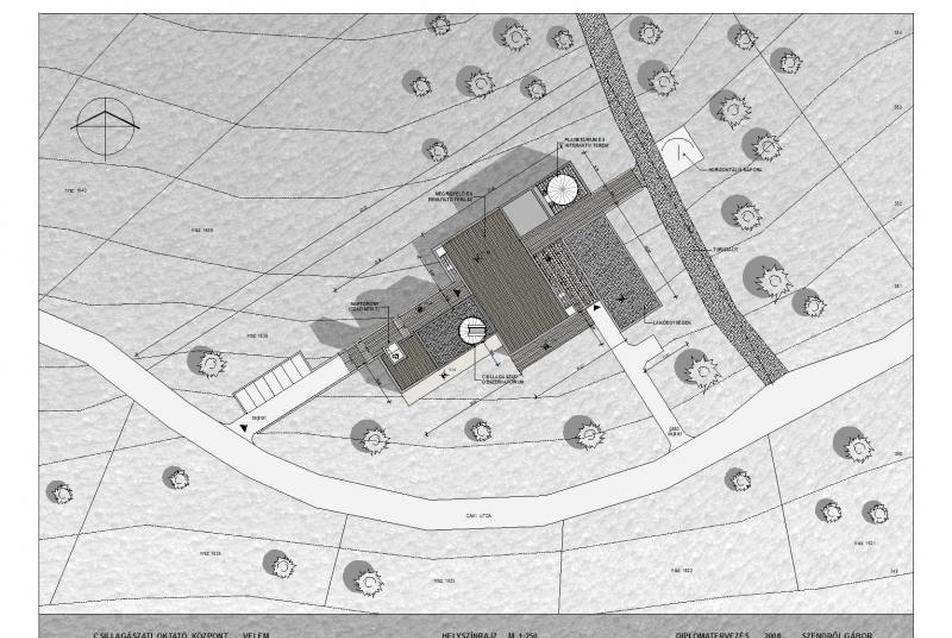

helyszínrajz
4/19
helyszínrajz

fszt alaprajz
5/19
fszt alaprajz

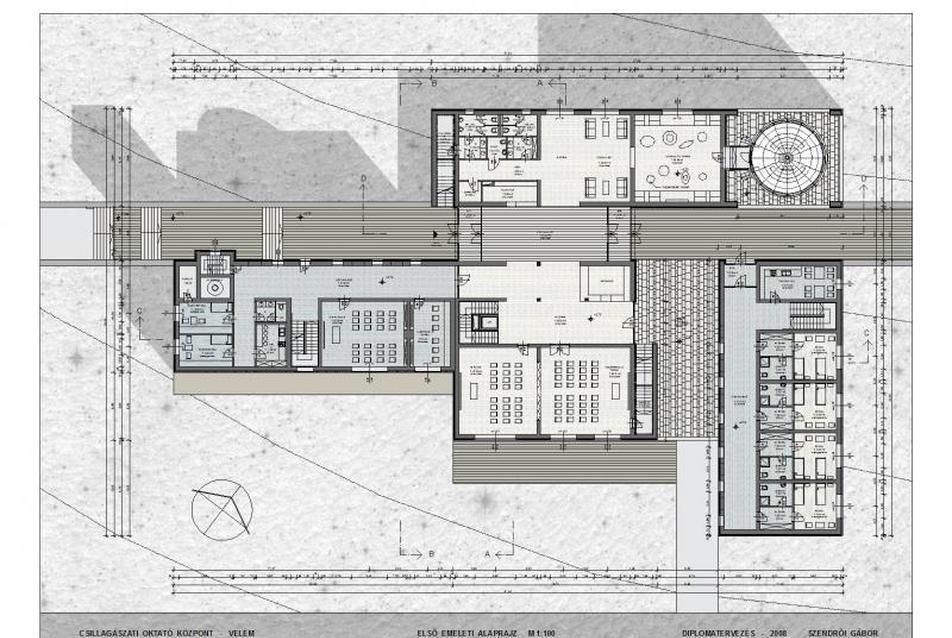

I. emeleti alaprajz
6/19
I. emeleti alaprajz

II. emeleti alaprajz
7/19
II. emeleti alaprajz

metszetek
8/19
metszetek

metszetek
9/19
metszetek

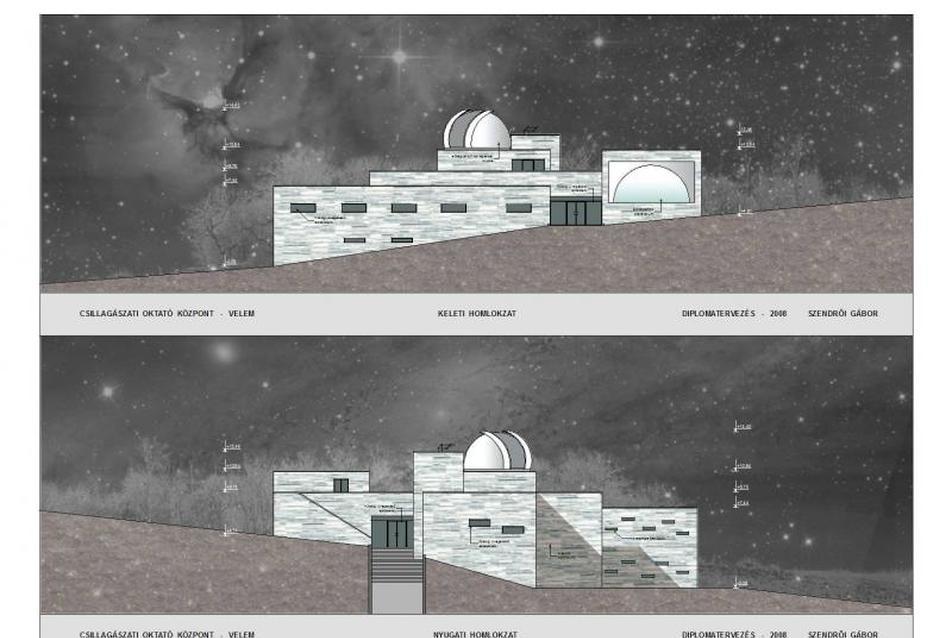

homlokzatok
10/19
homlokzatok

homlokzatok
11/19
homlokzatok

BB metszet
12/19
BB metszet

Szendrői Gábor diplomamunka
13/19
Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka
14/19
Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka
15/19
Szendrői Gábor diplomamunka



A központi épületegység alsó szintjén nagyméretű kiállítótér, folyóirat-olvasó könyvtár, és büfé található. A büfé árufeltöltése a telek D-i oldaláról induló gazdasági (szerviz) útról megoldott.

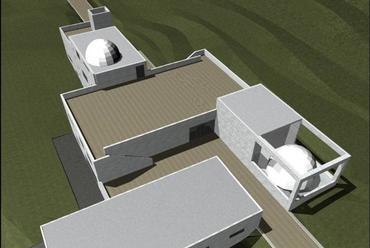

Ezen épületegység tetején csillagászati megfigyelő teraszt hoztam létre, ahol a szabad ég alatt csoportos megfigyelésekre, kisebb mobil teleszkópok, műszerek felállítására van lehetőség, továbbá szabadtéri vetítettképes előadásokon vehet részt a nagyközönség.

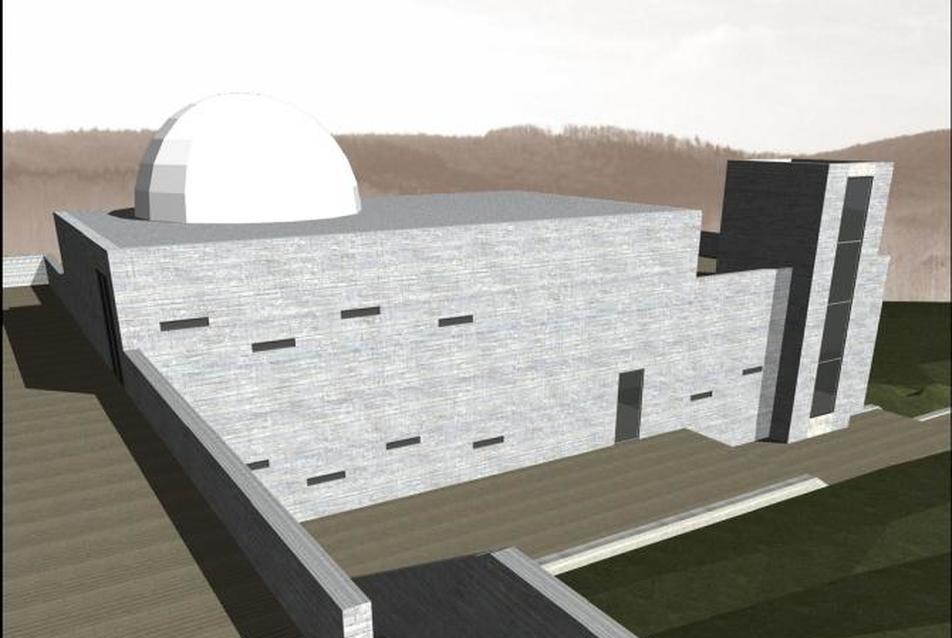

Az oktató központ DNY-i oldalán a csillagászati megfigyelő épületrész kapcsolódik a tömeghez, amelynek két meghatározó egysége van: Az egyik a napfizikai obszervatórium és a naptorony felépítménye, amelyben egy függőlegesen elhelyezett napteleszkóp (cölosztát) kap helyet. Ez teszi lehetővé a Nap fotoszféra jelenségeinek megfigyelését. A másik a csillagászati obszervatórium kiemelkedő tömege, és a 6 m átmérőjű forgatható kupola. A kupolában egy 50 cm tükörátmérőjű Zeiss Ritchey-Chretien teleszkóp működik, amellyel az éjszakai égbolt objektumainak megfigyelésére van lehetőség.



Szendrői Gábor diplomamunka
16/19
Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka
17/19
Szendrői Gábor diplomamunka

Szendrői Gábor diplomamunka
18/19
Szendrői Gábor diplomamunka



Az alsó szinten a napfizikai obszervatórium és kiértékelő szobája, egy műhely és a hozzá tartozó raktár található. A felső szinten egy kiselőadó, a csillagászati obszervatórium kiértékelő szobája, 2 db pihenőszoba, egy teakonyha és egy mosdó helyezkedik el. A tetőterasz szintjén a csillagászati obszervatórium kupolatere és vezérlőszobája, illetve a naptornyot körülölelő kis terasz található.

A tömeg K-i oldalára a felső szintre, egy intimebb hátsó részre helyeztem el a 4 db lakóegységet a hozzájuk tartozó teakonyhával. Az alsó szinten egy fotólabor, irodák, klubszoba, és a hőtermelő helyiség helyezkedik el.

Az épület kerámia falazóblokkból épül fel, ami kívülről hosszúkás, csíkszerű mészkőburkolatot kap. A födémek, és a közbenső tartópillérek vasbetonból készülnek. Az épület lapostetős, a vízszintes vasbeton zárófödémre fordított rétegrendű szerkezet kerül, amely részben járhatóra – részben nem járhatóra van kialakítva.

Szendrői Gábor diplomamunkája 2008.
BME Építéskivitelezési Tanszék

Részlet. A teljes anyag a csatolmányokban.


A BME Építéskivitelezési Tanszékén július 3-án lezajlott hagyományos, védés utáni tervbemutatón az egyes diplomatervek ismertetését követő jó hangulatú beszélgetésen a terveket Dévényi Tamás, Golda János és Mátrai Péter építészek értékelték. Az építész konzulensek Kőnig Tamás DLA, Tőkés Balázs és Wagner PéterDLA voltak.

A "zsűri" döntése alapján az Építéskivitelezési Tanszék 2008. évi
diplomadíját Augusztin Ágnes (Testvérvárosok háza), Fehér Marianna
(Kutyakiképző központ) és Szendrői Gábor (Csillagászati Oktató Központ, Velem) és Ratacsics Ilona (falmászóház) kapták.
