Épülettervek/Hallgatói terv

A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve

2021.07.15. 16:50

Projektinfó

Földrajzi hely:
Magyarország, Paks

Építészek, alkotók:
Laki Benjámin

Fecskefészek – a paksi téglagyár revitalizációja

Tervezés éve:
2021

Stáblista

Építész: Laki Benjámin - Építőművész MA hallgató

Intézmény: Pécsi Tudományegyetem Műszaki és Informatikai kar

Konzulens: dr. Zilahi Péter

Laki Benjámin diplomamunkájával a paksi téglagyár revitalizációjára tesz javaslatot. Célja többek között a téglagyár építészeti emlékének részbeni megőrzése, a terület integrálása a város életébe, illetve egy közösség formáló, alternatív lakhatási forma megteremtése.

A fenntarthatóság napjaink megkerülhetetlen kérdésévé vált. Leendő építészként úgy gondolom, egy projekt szabad helyszínválasztása szorosan összefügg az említett témakörrel, melynek talán egyik kulcsfontosságú kérdése: új vagy újrahasznosított?

Helyszínválasztás

Diplomamunkám helyszínéül a szülővárosomban található paksi téglagyárat választottam. A terület a város északi peremén, a 6-os főút mentén helyezkedik el, mint Paks lehetséges északi kapuja több potenciált is rejt magában. A gyár közel 120 éves működése után 2009-ben hosszú agonizálás után zárt be, azóta pedig üresen áll.

A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve
2/33
A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve

Témaválasztás

Fontosnak tartottam, hogy olyan témakört válasszak, amely személyes érintettségemen túl lehetséges választ adhat egy társadalmi problémára is. Végül így jutottam el a lakhatási válság kérdéséhez, amit jómagam frissdiplomásként is érzékelek, mennyire nehéz és anyagiakban megterhelő manapság a megfelelő lakhatás megteremtése. Az albérletek magas ára és a lakásvásárlás nehézségei mind aktuális problémák. A két opció mellett több otthonteremtései lehetőségről is beszélhetünk, mint például cohousing, önkormányzati bérlakások vagy fecskeházak. Ezek fellelhető száma és minősége sem kínál reális esélyt a megfelelő lakhatás megteremtésére.1

A választásom végül a fecskeház programra esett, amely azon hátrányos szociális helyzetben lévő fiataloknak szól, akik 35 év alattiak és nem rendelkezndek önálló ingatlannal. Az 5 évre szóló pályázat egyetlen kikötése, hogy lakás-előtakarékosságot kell fizetni, melyet 5 év után az illető kézhez kap. Az albérletekkel szemben itt havi 10-15 ezer forintos költségteherről beszélünk.

Építészeti felmérés, értékek meghatározása

A projekt első lépése a gyár és környezetének felmérése volt. Műszaki dokumentációk hiányában a gyárat manuálisan, lézeres távolságmérő eszközzel és mérőszalaggal mértem fel. A felmérés a földszinten található Hoffmann-féle körkemencét, a határoló szerkezetet és az északi, illetve déli oromfalat érintette.

A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve
5/33
A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve

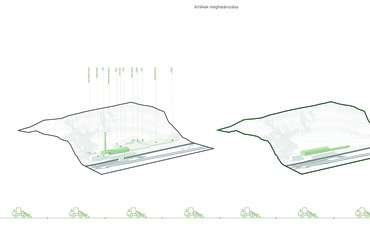

A projekt következő szakasza az értékek meghatározása volt. Ehhez kapcsolódóan már az első pillanatban volt egy vízióm, ami a terület letisztítására fókuszál, ezzel tájba illesztve az egyetlen domináns tömeget, a kemencét. A bontási törmelék adta nagymennyiségű kisméretű tégla a terv során újra hasznosításra kerül kültéri járófelületeknél illetve a kemence új padlószerkezeténél.

Funkció program

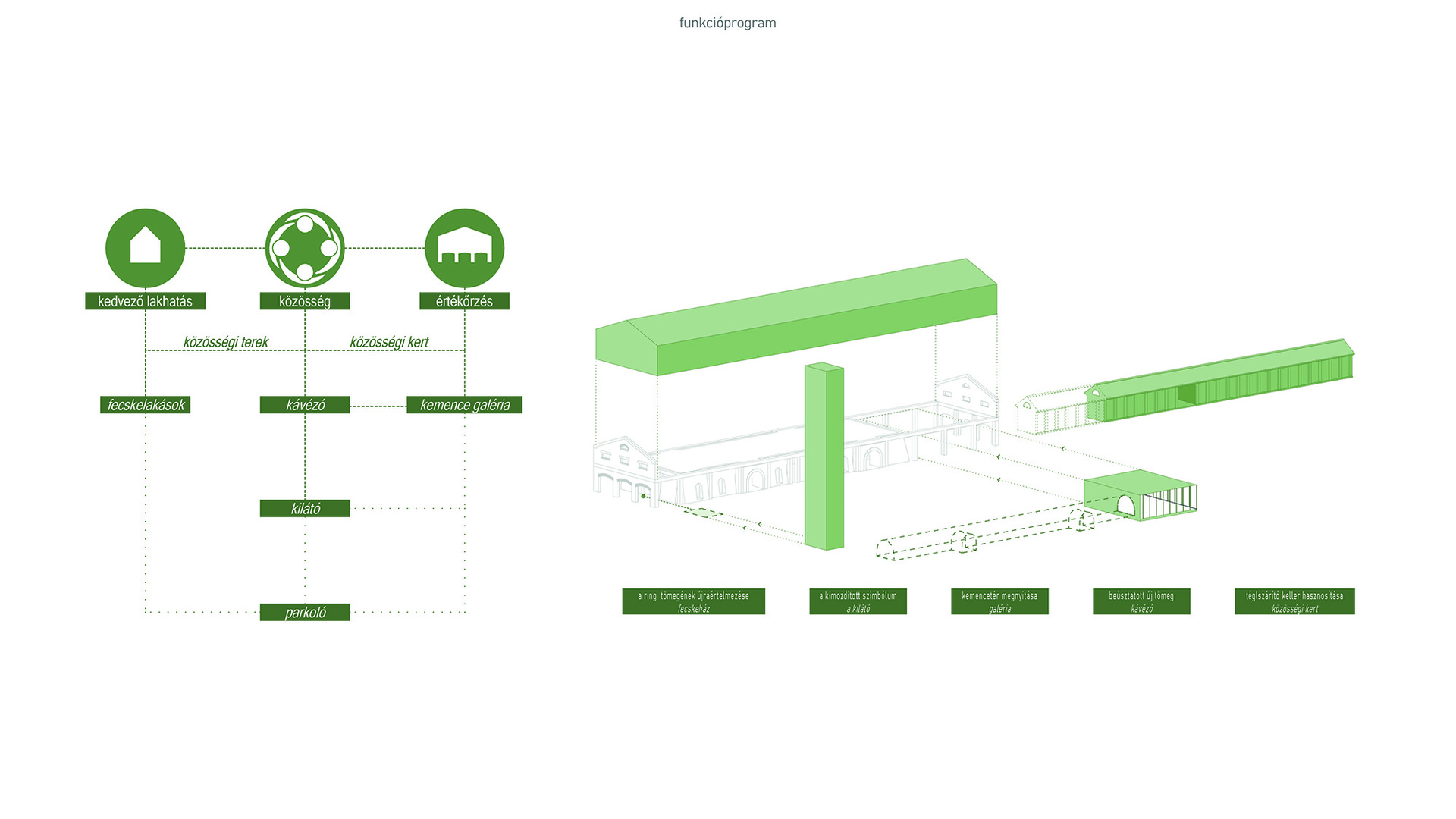

A funkció programot három irányból közelítettem meg: kedvező lakhatás, közösségteremtés és értékőrzés. Ezek mindegyike a téglagyár egy adott részterületére fókuszál, azonban a közösségteremtés központi szerepet kap a kialakított programban.

Amíg a ringen egy privát fecskeház kialakítását javaslom, addig a kemence keleti csatornáját publikus kemencegalériává alakítottam. Ez északon a műszárítók helyére tervezett kávézóba torkollik.

A gyárak egyik legmeghatározóbb eleme a gyárkémény, melyet állapota miatt elbontásra ítéltem. Ehhez kapcsolódóan egy kimozdított szimbólumra adok javaslatot kilátó formájában.

A gyár északi területén, a téglaszárító kellerek helyére elkerített, parcellásított közösségi kertet terveztem.

A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve
8/33
A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve

Az így kialakult program nem csak egy fecskeháznak ad otthont, de valamelyest kulturális és agrár decentralizálása is a városnak.

Kávézó

A kávézó belső magja a széles tömege miatt nagymértékben árnyékolt. A tér benapozásának orvosolására három oldalról függönyfal adja a határoló szerkezetet. A déli oldalon egy teljes felületű beépített szekrény és a mögötte lévő könnyűszerkezetes fal biztosítja a kemence és a kávézó között az épületszerkezeti és épületfizikai határ kialakítását.

A terv meghatározó anyaga a fa lett, ami a kávézó terében is megmutatkozik. A tervben találkozhatunk vele a fő tartószerkezeteknél, a falaknál, nyílászáróknál, falburkolatoknál és belsőépítészei elemeknél is. A kemencegaléria bejáratát egy anyagában és színében idegen boltíves elem pozícionálja.

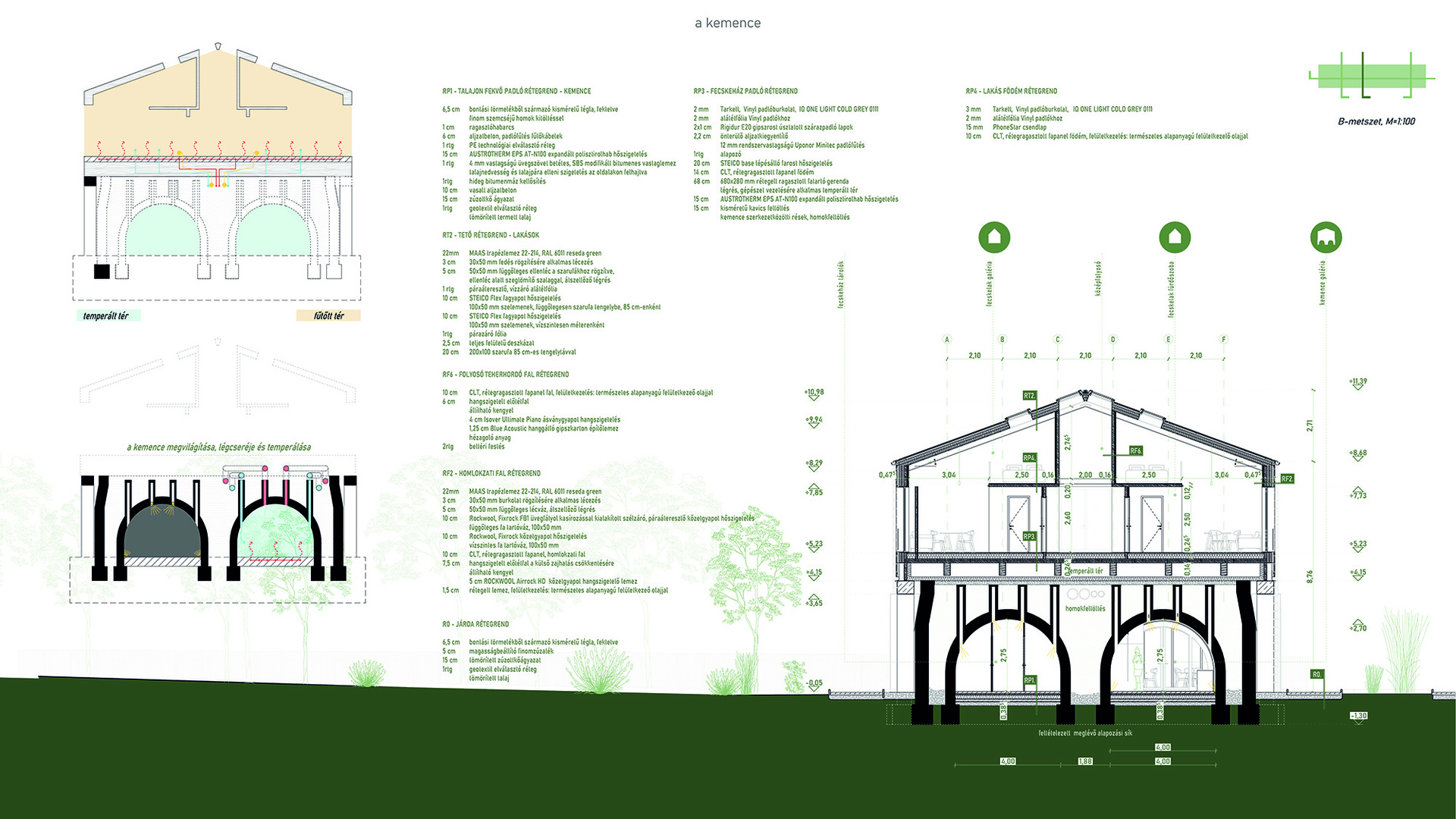

Kemence

A kemencét funkciójában szétválasztottam, amíg a nyugati csatornában gépészeti helyiség, fecskelakás tárolók, mosdó, személyzeti helyiségek kaptak helyet, addig a keleti traktusban az értékőrzést biztosító kemencegalériát alakítottam ki.

A bemutatótér három részre bontható: a Sánc-hegy, a Hoffmann-féle körkemence ismertetése és a paksi téglagyár bemutatása. A tárlat anyagát fotók, tárgyi emlékek és működéstechnológiákat bemutató magyarázó ábrák adják. A galéria végén egy vetítésre, előadásra alkalmas platformot alakítottam ki.

Mivel a kemence időszakos használatra lett tervezve, temperált térként funkcionál, amit az új padlószerkezetben kialakított padlófűtési rendszer biztosít.

Fecskeház

A fecskeház alapja egy feltevésen alapul, miszerint a meglévő falazott pillérek és az azon végig futó új peremgerenda teherbíró képessége elegendő az új épület ráültetéséhez. A fecskeház fő tartószerkezetét rétegragasztott gerendák adják, amik a vasbeton peremgerendákra ülnek, így szabadon hagyva a kemence tömegét. Erre a rácsra épül maga a fecskeház, aminek elsőszámú építőanyaga a rétegragasztott CLT fapanel. A felesleges terhek elkerülése érdekében fontos szempont volt a könnyűszerkezetek és a száraztechnológiák használata is.

A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve
17/33
A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve

A fecskeház szerkezeti raszterét jellemző logikus rendszernek köszönhetően az épület belső térelrendezése tiszta, átlátható alaprajzot eredményez. A fecskeház északi és déli végét egy-egy terasz zárja. Délen a lakóknak kialakított közösségi térbe érkezünk. A teret hangszigetelt válaszfal osztja ketté: közösségi konyha-nappalira továbbá egy közösségi irodára. A közösségi terek és a lakások között egy zsilipszerű funkcióhalmaz kapott helyet, ami magába foglal egy vendégszobát, a szeméttárolót, egy koedukált mosdót és a gépészeti helyiséget. Majd a lakások következnek.

Fecskeház belsőépítészet

A fecskeháznál törekedtem egy egységes, letisztult belsőépítészet kialakításra. Az egyedi bútoroknál rétegelt lemezt alkalmaztam. A rétegelt lemez nagy ellenálló és magas szilárdsággal rendelkező alapanyagot biztosít.  A belső terek homogén fa textúráján kívül a színek használata is kiemelt szerepet kapott. A bútorok negatív elemeinél a rétegelt lemezt felváltja a színes, matt laminált bútorlap. A színek pontszerű, mértékletes használata a térben pozitív pszichológiai hatást gyakorol a komfortérzetünk szempontjából. A terek homogén, középtónusú szürke vinil padlóburkolatot kaptak.

A növények használata a belső terekben kellemesebbé teszi a térben való tartózkodást, növeli a komfortérzetet, csökkenti a stresszt, így azok használata fokozottan ajánlott.

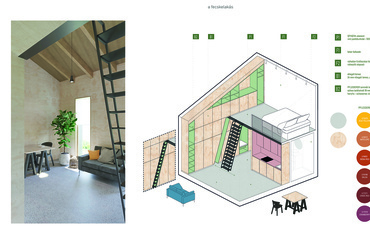

Fecskelakások

A fecskelakások megközelítésére egy középfolyosós rendszert választottam. A magas, keskeny folyosón a lakások bejáratát visszahúzott, negatív felületek jelzik. Ezzel megbontva a tér erős, csőszerű struktúráját. A folyosót a gerincen elhelyezett távvezérelt tetőablakok világítják meg. A tetőablakok biztosítják a lakások és a közösségi terek megfelelő átszellőztetését is.

A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve
22/33
A paksi téglagyár revitalizációja – Laki Benjámin Breuer Marcell-díjas diplomaterve

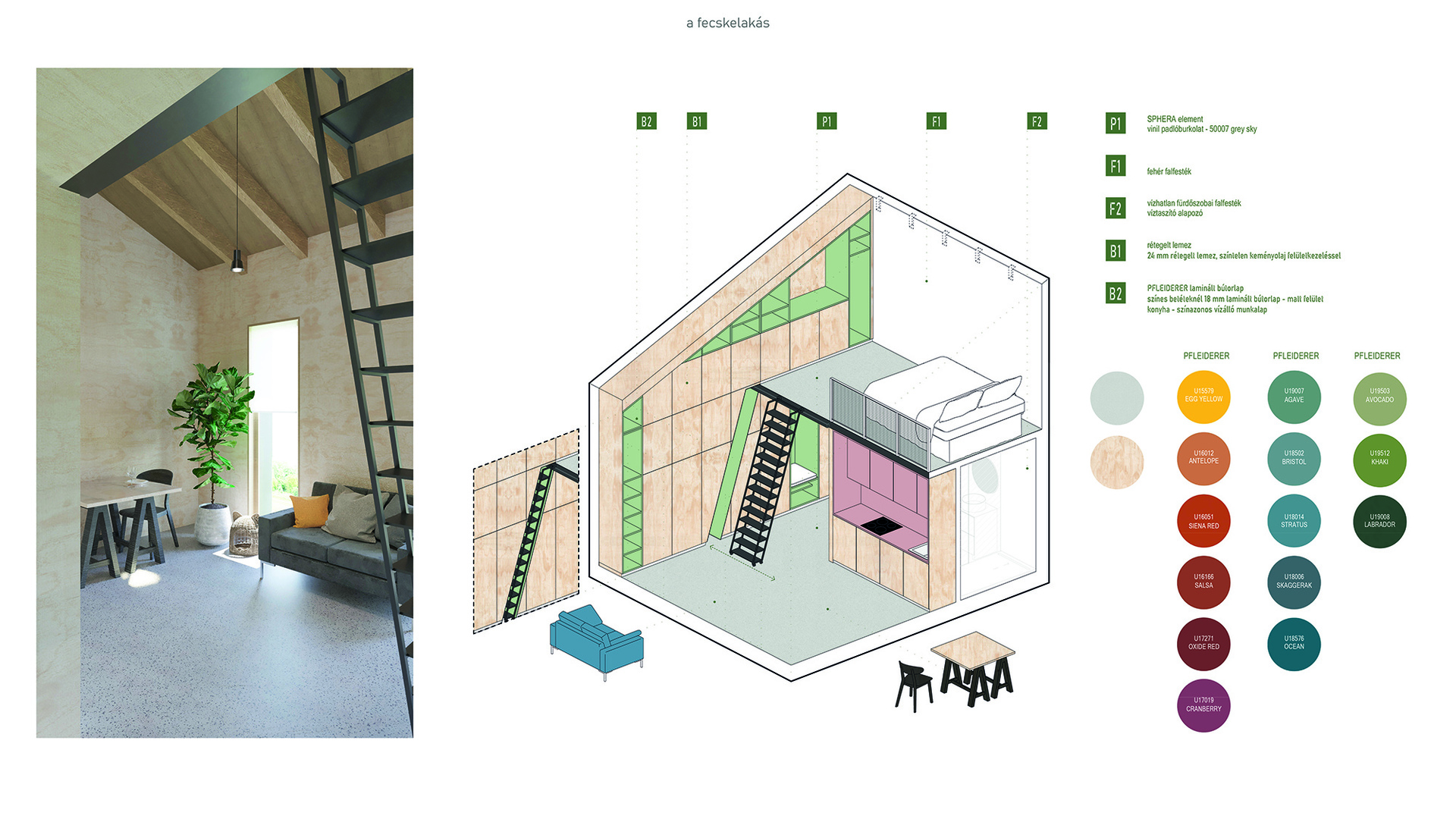

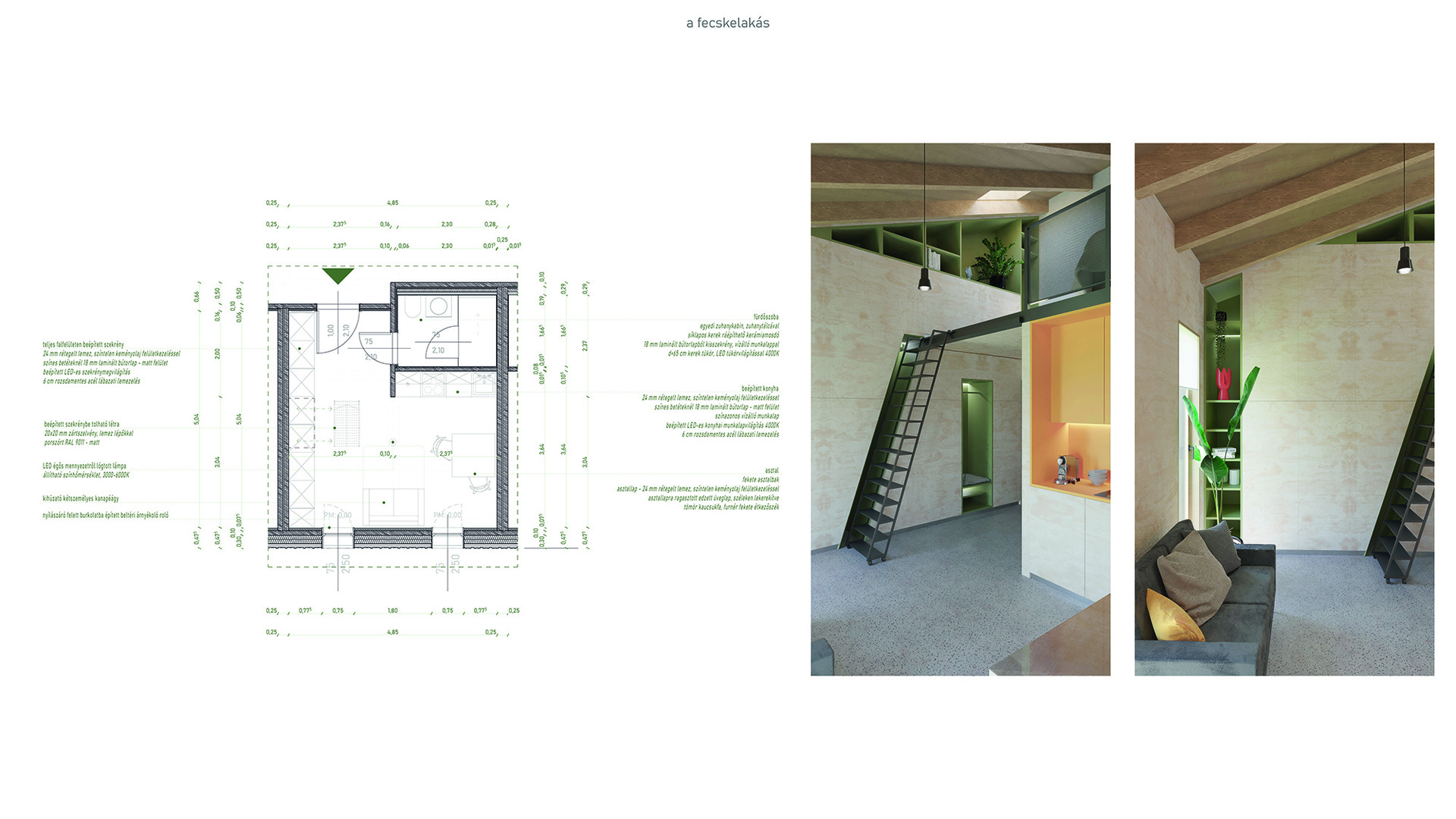

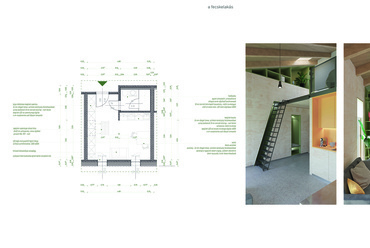

A lakások alapterülete 25 m2, amit egy 10 m2-es galériaszint egészít ki. A belsőépítészet a korábbiakban ismertetett módon alakul. A bejárat mellett teljesfelületű beépített szekrény ad tárolásra alkalmas felületet. A galériára való feljutást egy létra biztosítja, ami a beépített szekrénybe tolható. A galériaszinten a háló található, ezalatt kapott helyet a fürdő és a beépített kiskonyha.

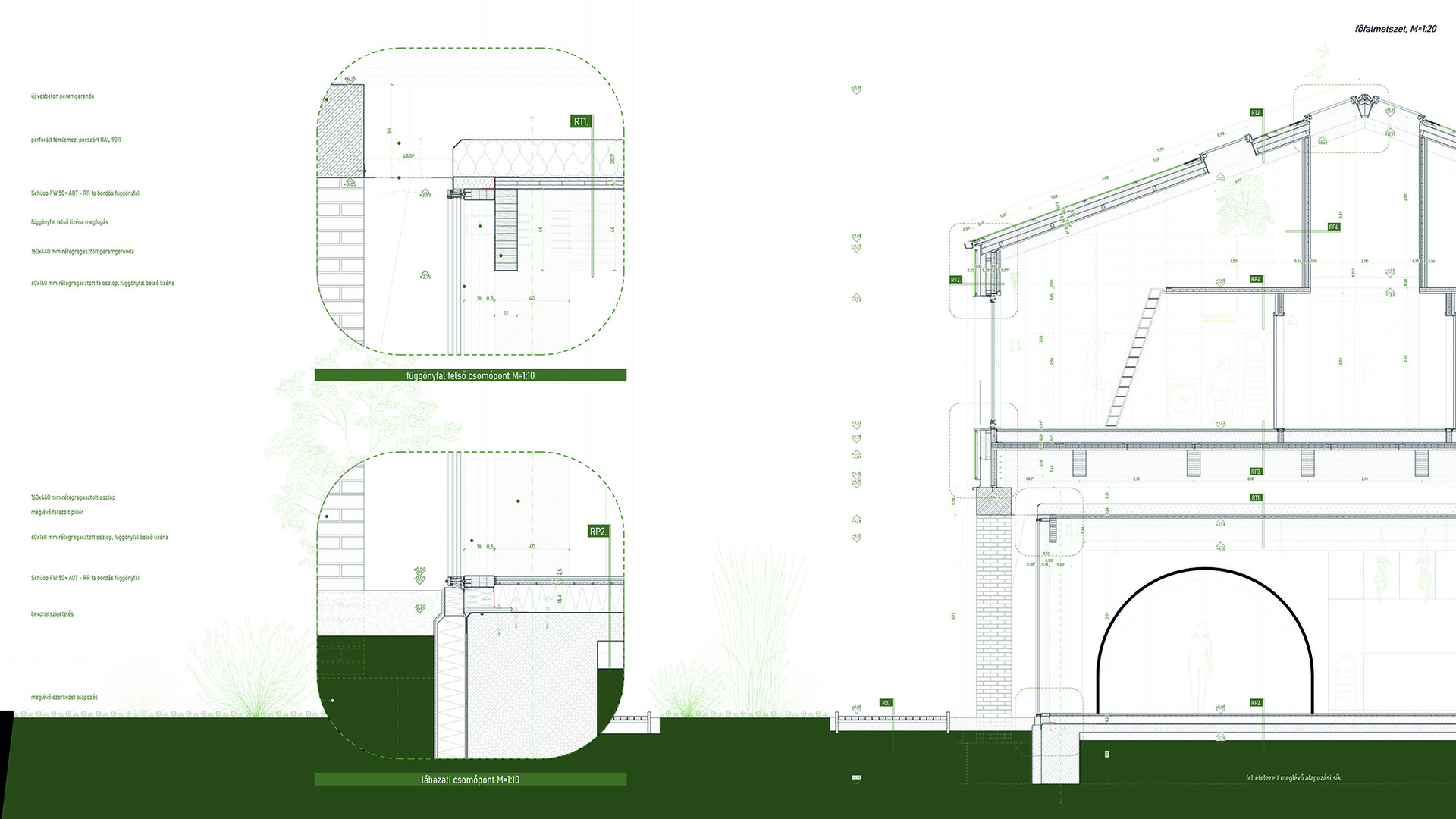

Homlokzatképzés

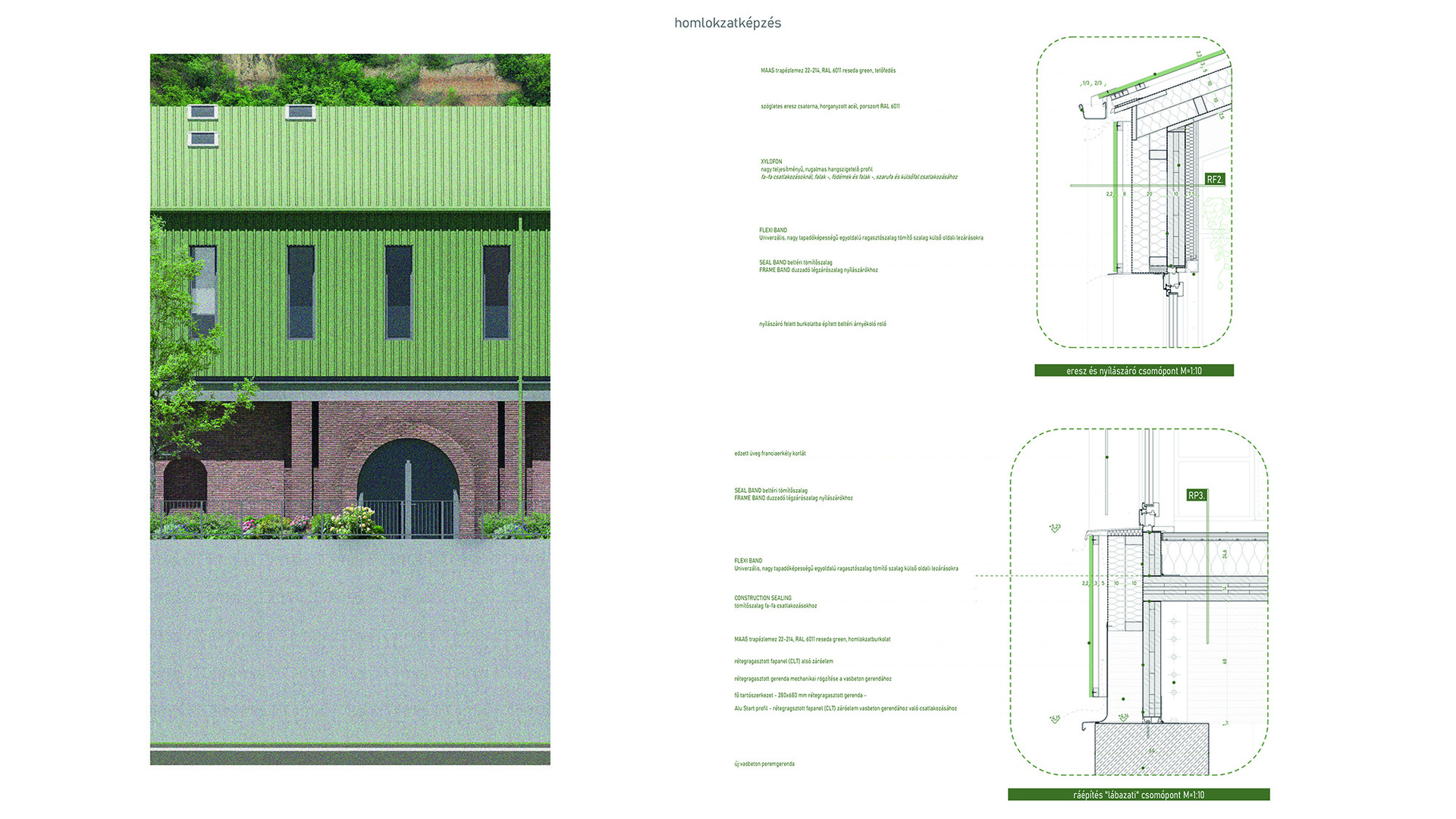

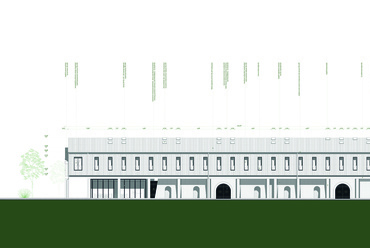

A fecskeház homlokzatképzésénél indusztriális hatásra törekedtem, ezért a tető és a homlokzatburkolat is trapézlemez burkolatot kapott. A meglévő (kemence) és az új szerkezet (fecskeház) kapcsolatát árnyékfuga jelzi. A vízelvezetést egy egyszerű csüngőeresz biztosítja.

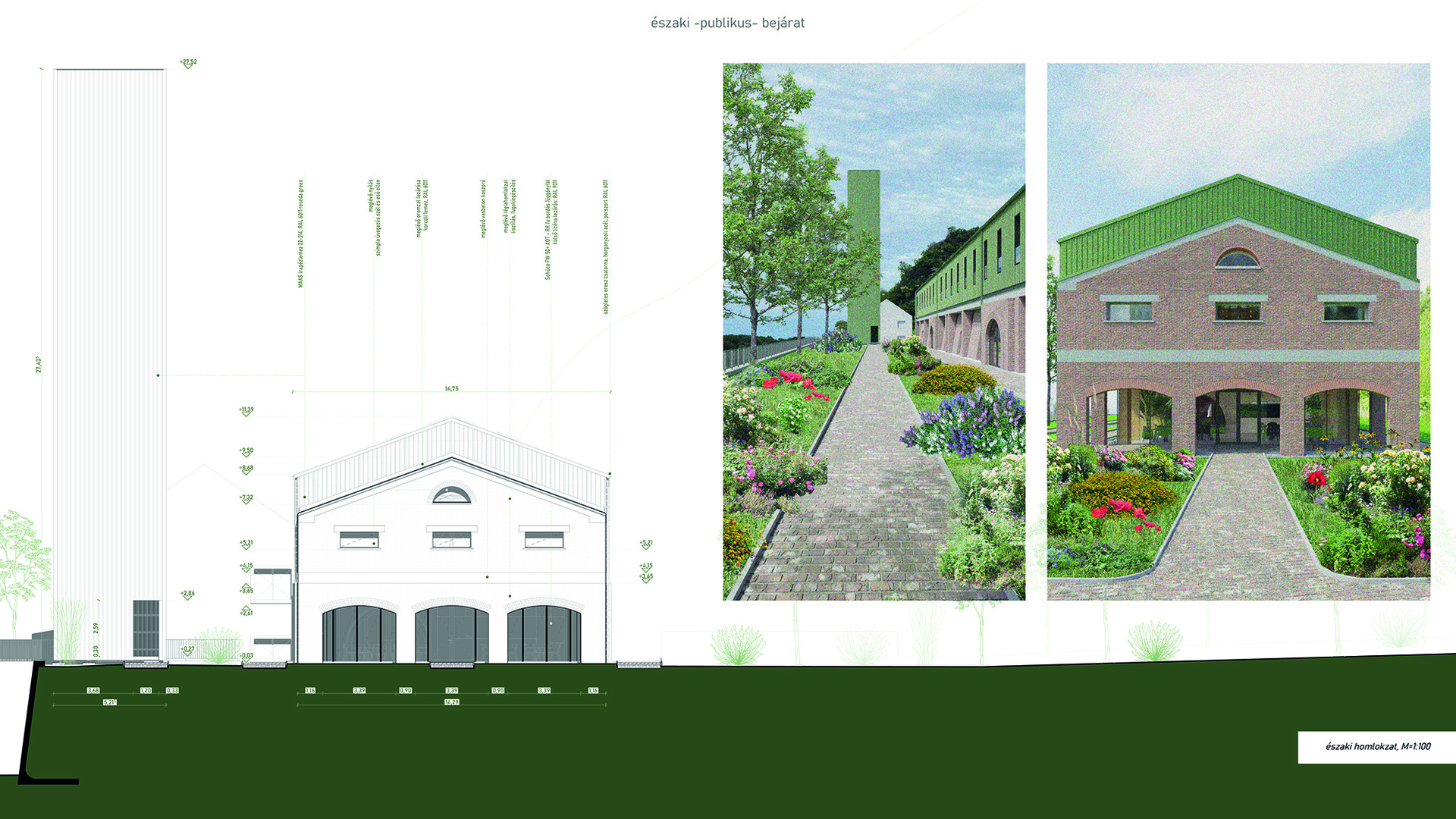

Kilátó és közösségi kert

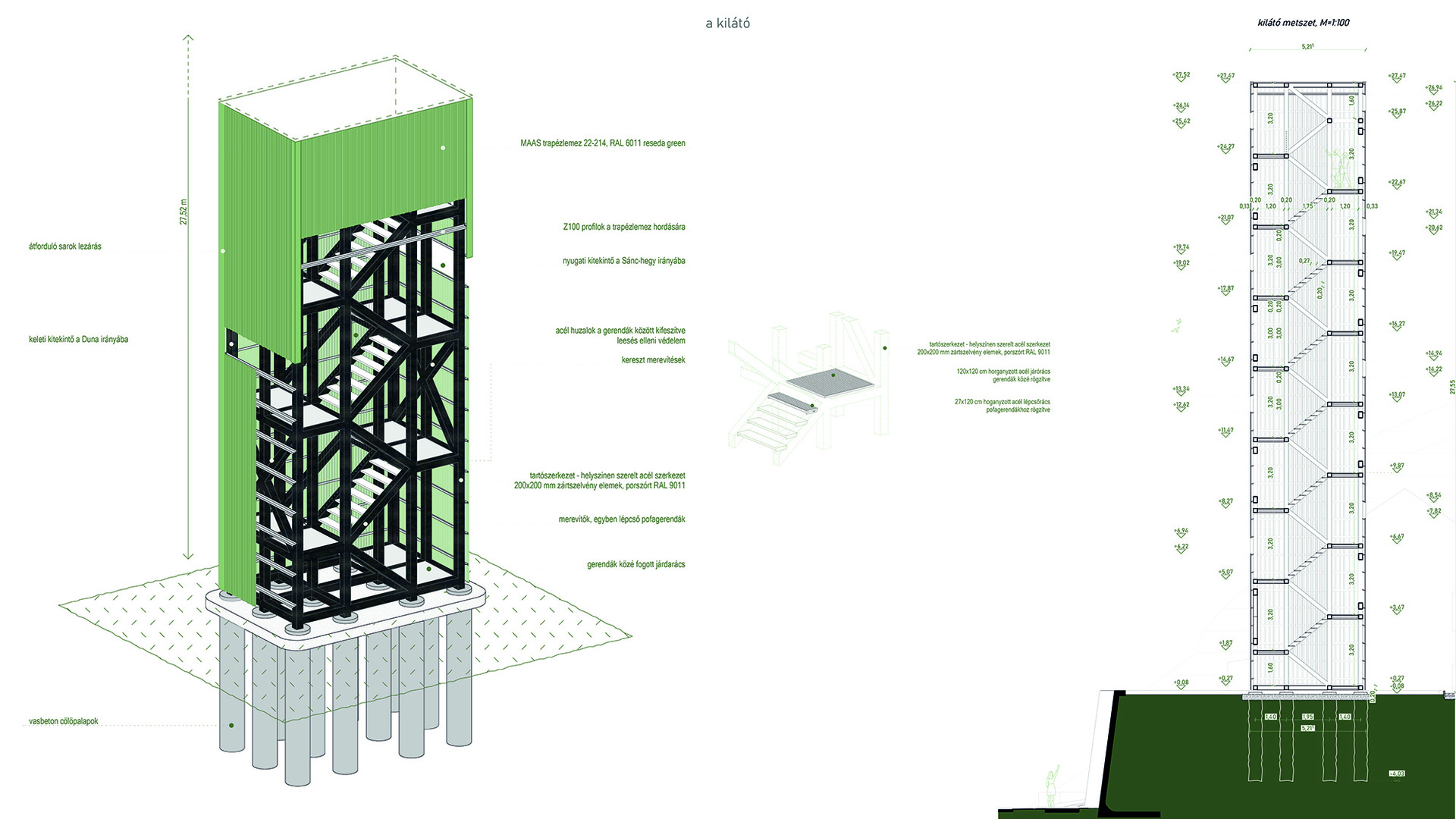

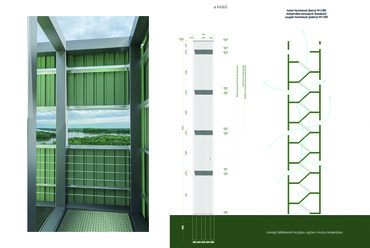

A kilátót a kémény és az északi feljáró tengelye pozícionálja. Magas, szoborszerű, filigrán kialakítása a kémény tömegét idézi. A kitekintők elhelyezését a merevítések helye határozta meg. Keletre és nyugatra is minden második szinten van nyitás: keleten a Duna irányába, nyugaton a Sánc-hegy felé.

A kellerek elbontásával felszabadított terület alkalmasnak bizonyult egy közösségi kert létrehozására. Végül ehhez kapcsolódóan a kemenceépület folytatásában az első számú tsz. keller egy részét megtartottam, integrálva azt a közösségi kertbe. A tsz. keller egy fedett pihenőnek, tárolóknak, öltözőbódéknak és egy komposztáló WC-nek ad helyet.



1 JELINEK Csaba (szerk.): Éves jelentés a lakhatási szegénységről - Habitat for Humanity, Budapest, 2019, 39 p., online hozzáférés: https://habitat.hu/sites/lakhatasi-jelentes/

A diplomamunka Breuer Marcell Diplomadíj Master fokozatában részesült. A teljes diplomamunka ezen a linken megtekinthető.

Laki Benjámin



Szerk.: Nemes D. Nikolett
