ECO Designer - a környzettudatosság jegyében

Ma a környezettudatos tervezés, az energiafelhasználás optimalizálása alapvető igénnyé kezd válni az építészek megbízásaiban. Ezt a tervezési gondolkodásmódot kívánja támogatni az a tudományos alapokon nyugvó kiegészítés, az ECO Designer, amely még kevéssé ismert a magyar építészek előtt.(x)

Ma a környezettudatos tervezés, az energiafelhasználás optimalizálása alapvető igénnyé kezd válni az építészek megbízásaiban. Ezt a tervezési gondolkodásmódot kívánja támogatni az a tudományos alapokon nyugvó kiegészítés, az ECO Designer, amely még kevéssé ismert a magyar építészek előtt.

Környezettudatos, gazdaságos tervezés

Ma az egyre fontosabbá váló együttműködés területén komoly eredményeket tudhat maga mögött az ArchiCAD, számos szakággal -amelyek egyre fontosabbak- van kapcsolata a programnak.

Az ECO Designer programmal való kapcsolat esetében a kiemelt célkitüzés az energiahatékonyság fokozott figyelembevétele és a visszacsatolás lehetősége már a tervezés korai szakaszában -  ezen a területen láthatóak jelenleg a leginkább kiemelt eröfeszítések a fejlesztések területén.

Az energiafelhasználás túlzásai, az ebböl következő, a még gyakorlatilag kezelhetetlen mértékben túlzó széndioxid-kibocsátás a ma és a közeljövő egyik legnagyobb globális kihivását jelentik. A közvetlen és közvetett környzetszennyezési károk csökkentése és megelőzése érdekében nemzetközi szintű összefogás indult. Az Európai Parlament 2010/31/EU irányelve világos és egyértelmű irányelveket és célkitűzéseket fogalmazott meg az új épületek energiahatékonyságával kapcsolatosan:

• “…betartsa mind a globális hőmérséklet-emelkedés 2 °C alatt tartására vonatkozó ... kötelezettségvállalását, mind azon kötelezettségvállalását, hogy 2020-ra az üvegházhatású gázok teljes kibocsátását legalább 20 %-kal ... az 1990-es szint alá csökkenti."
• “...2020. december 31-ig valamennyi új épület közel nulla energiaigényű épület legyen..."

Az irányelvek fontos útmutatásokat fogalmaztak meg az építészek számára is:

1. „ Az épület ... leendő tulajdonosa vagy bérlöje számára ... helytálló tájékoztatást kell nyújtani az ingatlan energiahatékonyságáról..."
2. “…lehetövé kell tennie annak vizsgálatát, miként kombinálható optimálisan az energiahatékonyság javítása..."
3. “…megújuló forrásokból származó energia használata, valamint a távfűtés és -hűtés alkalmazása..."

Mindez alapvetően új szemléletet vár el az építészettől. Az építészek által hagyományosan ismert és követett tervezési szempontok hagyományai mellett az épületek energiahatékonyságának tervezése és dokumentációja is alapvető igénnyé vált.

A legfontosabb kiegészítő programok között lehet említeni a környezettudatos építészeti tervezést támogató ECODesigner megoldást, amely az épületek energiahatékonyságának követését már a korai tervezési fázisokban is lehetővé teszi. Segítségével követni tudjuk a tervezett épület energiafelhasználását, össze tudjuk hasonlítani a különböző terv-változatok energiaigényét és a kapott elemzések segítségével alacsony energiafelhasználású épületeket tudunk tervezni.

A program használata néhány alapvető területen nyújt támogatást az irányelvek követéséhez a tervezö számára, mivel

1. teljeskörűen és pontosan követi az épület energiafelhasználását...
2. könnyedén összehasonlíthatóvá teszi a különböző tervezési változatok energiaigényét...
3. alacsony energiaigényű, megújuló és központi energiaforrásokat használó épületek tervezését teszi lehetővé.

Az EcoDesigner tehát a fentebb idézett, Európai Parlament Irányelvben megfogalmazott új építészeti tervezési feladatokra megfelelö szoftveres megoldást tud nyújtani.

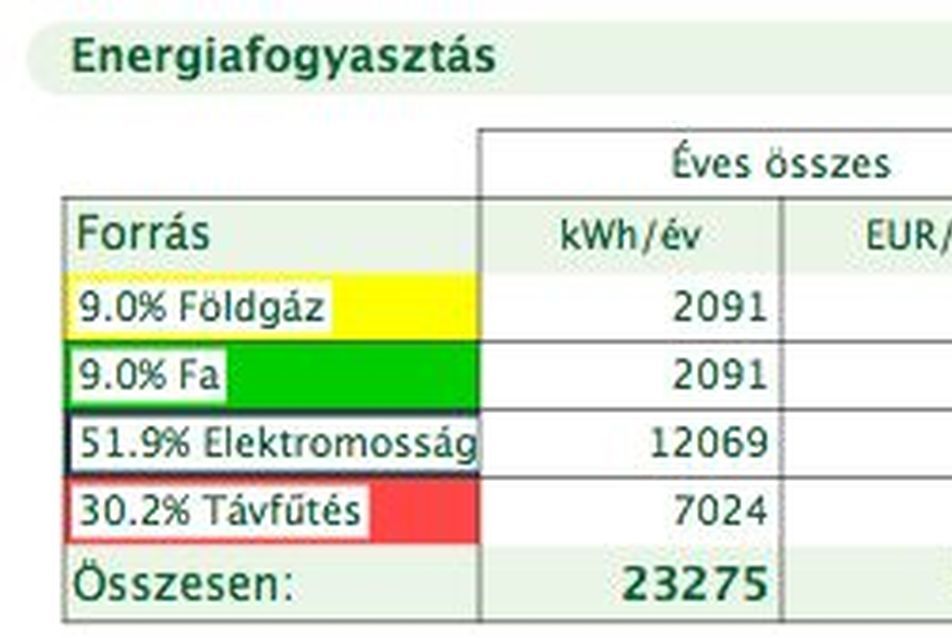

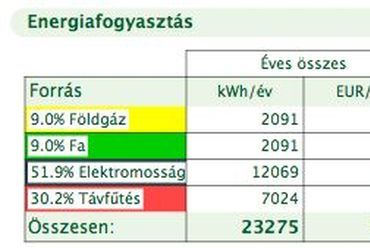

A számítások eredményeként kapott értékelés tartalmazza az épület alapadatain kívül a határoló szerkezetek hőátbocsátási adatait, a különböző energiatípusokra lebontott energiafelhasználási adatokat, a széndioxid-kibocsátás mértékét, valamint egy részletes havi energiamérleget.

Az adatok megjelenítése grafikus, könnyen érthetö. Az értékelés akár PDF formátumba is menthetö, így a különböző tervezési alternatívák energiahatékonyságot befolyásoló hatásai könnyen összehasonlíthatók.

A számítás pontossága és a program egyszerű, gyors, integrált használata miatt az EcoDesigner az ArchiCAD-et használó építészek számára nagy segítség a fenntartható épületek tervezésében.

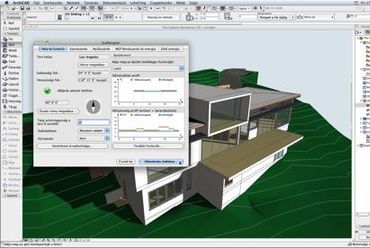

Az épület ellenőrzése során a különböző szerkezeti elemeket megfelelő módon elő kell készíteni a számításokhoz. Ehhez a program és az ArchiCAD között fennálló állandó kapcsolat ad lehetőséget. Az épület határoló elemeit, a szerkezeteket, nyílászárókat a megfelelő paraméterekkel kiegészítve el tudjuk készíteni az ECO Designer program számításaihoz szükséges bővített modellt.

A beállításokat követően az ellenőrzés már automatikusan fut le. Ennek eredményeit láthatjuk rövidesen a képernyőn, menthetjük el későbbi felhasználásra PDF formátumban, illetve használhatjuk fel referenciaként a következő tervváltozat ellenőrzéséhez és az új modell eredményeinek összevetéséhez.

Mi az előnye a program használatának?

A modell változtatásait követően nem kell minden adatot újra megadni, hiszen ezeket már ismeri a rendszer - a különböző változatok között gyors elemzés és összehasonlítások állnak rendelkezésünkre akár a megbízó számára is érthető módon összeállítva. A tervezési feladatok lényeges döntései a korai fázisokban dőlnek el - ezzel a épületek energiahatékonyságának alakulását már a végleges eredményt 80 %-ban befolyásoló korai tervezési fázisokban is lehetővé teszi. Az EcoDesigner a jól ismert, ArchiCAD Virtuális Épület (ArchiCAD BIM) környezetbe integrált programként azonnal és eredményesen használható korábbi tapasztalatok nélkül is.

Háttér: a Darmstadti Passivhaus Institut oldala
Magyar odalak: Passzívházépítők Országos Szövetsége(PAOSZ), Magyar Passzívház Szövetség(MAPASZ)
Passzívház enciklopédia(Passipedia /német, vagy angol nyelven/)

További részletek az EcoDesigner új változatáról
Az új változat kibővített lehetőségei:

Minden éghajlati adottság egyenlő mértékű támogatása
o Hideg klímájú területekre vonatkozó újdonságok:
§ Távfűtés – külső forrásból, csővezetéken érkező hőenergiával (gőz vagy forró víz formájában)
o Meleg klímájú területekre vonatkozó újdonságok:
§ Előtető – homlokzati árnyékolóként és nyílások árnyékoló eszközeként. Akár a hőszivattyú hűtéshez is
§ Természetes fűtés – meghatározatlan külső forrásból származó hőenergia
Továbbfejlesztett fenntartható építészeti megoldások
o Önálló Zöld energia tablap
o Hőszivattyú az összetett fűtési rendszerekhez, melegvíz-előállításhoz és hűtéshez, akár egyidejűleg is. A hőszivattyú szezonális használata fűtésre, majd hűtésre.
o Napkollektorok többcélú felhasználása. –fűtés, frisslevegő fűtés és melegvíz készítés
o Pellet, mint tüzelőanyag
Részletesebb számítás és eredmények.
o Hatékonyság-meghatározás:
§ Hagyományos fűtéshez és melegvíz-előállításhoz (kombinált berendezés/kazán esetén)
§ Hagyományos fűtéshez (önálló fűtőberendezés esetén)
o Belső megvilágítási típusok és energiasűrűség meghatározás
Részletesebb széndioxid kibocsátás-számítás
o Összetett áramforrások engedélyezése
o Kisebb szénlábnyom-egységek alacsony energiafelhasználású épületek kiértékelésekor.
Pontosabb kiértékelés
o A talajjal érintkező szerkezetek számításakor.
o A belső szerkezetek hőtárolási kapacitásának számításakor.

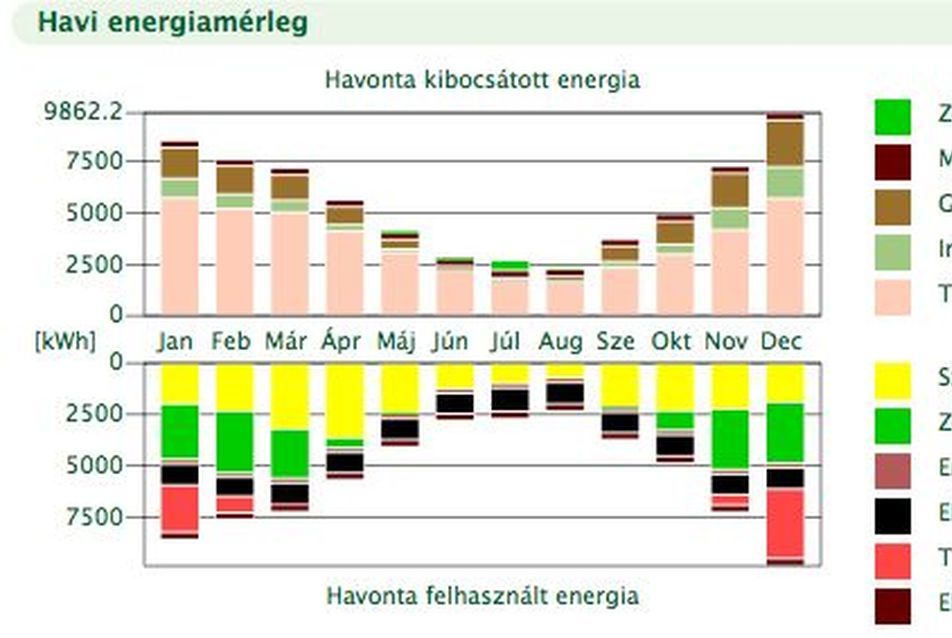

Részletesebb Havi energiamérleg oszlopdiagram
o A hőforrások csoportosított megjelenítése (természetes hőforrás, elsődleges hőforrás fűtéshez és melegvíz-készítéshez, távfűtés, elektromosság, zöld energia)
o A mesterséges hűtés csoportosított megjelenítése (távhűtés vagy gépészeti hűtés)
o A melegvíz önálló megjelenítése
Könnyebb használhatóság
o Az U-érték alternatív, kézi megadása az U-érték számítása során. A szerkezeti csoportok automatikusan kiszámított U-értékeinek felülbírálásának lehetősége.
o A Homlokzat árnyékoltságának egyidejű szerkesztése egyszerre több homlokzaton.
o Átméretezhető, tabulált panelek
 Bővített katalógus és dokumentáció
o Aktualizált Anyagkatalógus
o A jelentősen kiegészített, új használati útmutató segítségével az EcoDesignerben rejlő lehetőségek maximálisan kihasználhatók.
