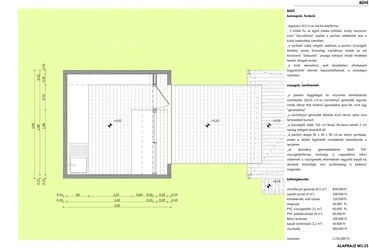

büfé alaprajz
?>

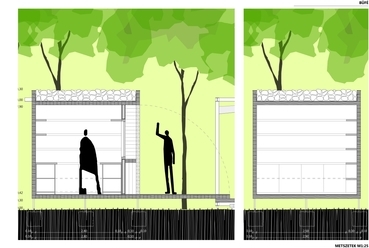

büfé metszet
?>
büfé látvány
?>
esőbeálló
?>
esőbeálló alaprajz
?>
esőbeálló metszet
?>
esőbeálló látvány
?>
öltöző
?>
öltöző alaprajz
?>
öltöző metszet
?>
öltöző nézet
?>
öltöző látvány
?>
garázs
?>
garázs alaprajz
?>
keretek
?>
keretek
?>
látvány
1/18

büfé

Fakockák a Normafán - Tóth Balázs, Salacz Ádám és Szalánczi Donát terve
Épülettervek/Középület

Fakockák a Normafán - Tóth Balázs, Salacz Ádám és Szalánczi Donát terve

2016.06.27. 09:41

Projektinfó

Földrajzi hely:
Budapest

Építészek, alkotók:
Szalánczi Donát, Tóth Balázs, Salacz Ádám

Normafa pavilon ötletpályázat

Tervezés éve:
2016

Stáblista

tervezők: Tóth Balázs, Salacz Ádám, Szalánczi Donát

Tömör fakockákban kaptak helyet a különböző funkciók Tóth Balázs, Salacz Ádám és Szalánczi Donát a Normafa pavilon ötletpályázatra készített tervében. A nyitott és zárt típusú, sorolható, variálható és cserélhető, bútorjellegű pavilonok vörösfenyő gerendákból állnak. Pályaművükért rangsorolás nélküli megvételben részesültek.

A koncepciót a környezet, a funkció, és az illeszkedés mentén bontottuk ki. A pavilon rendszer formálásában határozott urbánus képet ad, míg léptékében az erdőhöz igazodik. A vegyes funkciókból következően különböző pavilontípusokra van szükség, ezért jött létre a zárt és a nyitott típus. Anyag és szerkezet használatban figyelembe vettük a már megvalósult építményeket és azokat továbbgondolva jutottunk el a rakott gerenda szerkezethez.

A kívánt funkciókat 3x3 m-es tömör fakockákban helyeztük el, melyeket 3 m oldalhosszúságú acélkeretek egészítenek ki, hol fogyasztótérként, hol magukban állva egyszerűbb igényeket kielégítve. A tömör pavilon bútorjellegű és a föld felett "lebeg", ezzel izgalmas téri helyzetet létrehozva. Függőleges és vízszintes térelhatároló szerkezetei 10x10 cm-es vörösfenyő gerendák egymás mellé, illetve fölé történő lapolásából épül fel, mint egy "gerendaház". Az építmény gerendafödéme felett PVC vízszigetelő lemez biztosítja a csapadékvíz elleni védelmet, a vízszigetelés leterhelését nagyobb bazalt kődarabok biztosítják, ami esztétikailag is kedvező megoldás.

Ebben a rendszerben építettük fel a különböző alaptípusokat, melyek sorolhatóak, variálhatóak, egyszerűen áthelyezhetőek és cserélhetőek.


esőbeálló
5/18
esőbeálló




esőbeálló látvány
8/18
esőbeálló látvány

Esőbeálló

Egy nagyobb nyílással ellátott fadoboz kellő védelmet nyújt az időjárás viszontagságaival szemben. A hosszabb, kényelmesebb tartózkodást a formához megjelenésben és szerkezetben illeszkedő pad segíti.

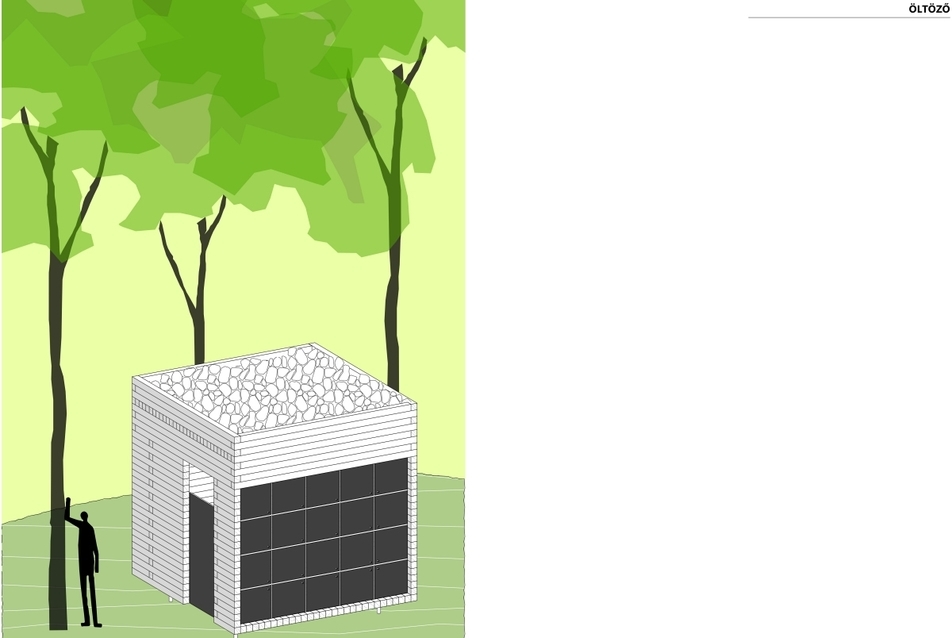

Öltöző

Két külön megközelíthető öltözőhelyiséget, és két csomagmegőrzőszerűen működő szekrényfalat foglal magában. Az öltözőkben, a gerendaszerkezetbe illesztve 1-1 pad kapott helyet.


öltöző
9/18
öltöző

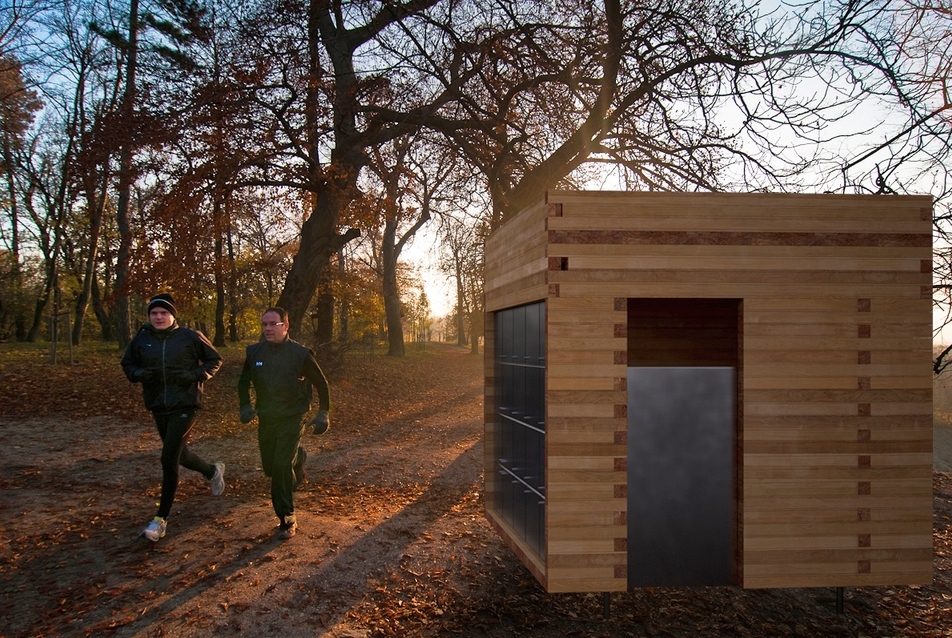

öltöző látvány
13/18
öltöző látvány

Büfé

Három oldala fix, az egyik oldala nyitható, amely üzemen kívül "becsukható", ezáltal a pavilon védettebb lesz a külső hatásokkal szemben. A nyitható oldal mögött található a pavilon kiszolgáló felülete, amely formailag markánsan elválik az azt körülvevő "doboztól". Anyaga krétával írható festékkel festett rétegelt lemez. A büfé elemekhez acél keretekben elhelyezett fogyasztótér keretek kapcsolódhatnak a szükséges számban.

Keretek

Egyszerű 3x3 m-es kocka alapforma, a fa dobozokhoz illeszkedve, ezekben a könnyed acél keretekben kapnak helyet a fogyasztóterek, melyek szabadon sorolhatók, és szükség szerint áthelyezhetők. Az elemek eső, és napsütés ellen ponyva tetővel védettek, a keretek gerenda padozatához illeszkedő bútorzatot kapnak, amelyek padok, asztalok, talponálló asztalok.

A pár bemutatott különböző funkciójú pavilon nyomán elképzelhető további kockák megjelenése, mint például tömör kocka formában kialakított garázs a kisebb gurulós-kocsis árusok számára, vagy akár különálló keretből kialakított bicikliseknek szánt szervizpont, elszórtan elhelyezett lelátó-szerű ücsörgő.
E bemutatott rendszerben fogalmaztuk meg alapfelvetésünket, miszerint nagyobb épületek megjelenése nélkül kell megoldani az új funkciók elhelyezését Normafán.


keretek
16/18
keretek


keretek
17/18
keretek





Tóth Balázs, Salacz Ádám, Szalánczi Donát


A Bírálóbizottság véleménye

30. számú pályamű

Gondosan végiggondolt és kidolgozott pályamű, amely az elvárt funkciók sokféleségének megfelelően jól sorolható alapformából indul ki, és annak formai egyszerűségével illeszkedik a természeti környezethez, azzal nem rivalizál. Az alapelem letisztult, modernizált gerendaház szerkezete, dobozszerű kialakítása az anyag tömörségével állandóságot és mégsem robosztusságot képvisel. Ötletes megoldás a terasszá vagy rámpává lehajtható oldalfal, ami szép arányú megnyitásokat biztosít a vendéglátó helyeknek és gondoskodik a „fogyasztó térről" is. Külön kiemelhető a gondosság a tervezett árusító kocsik bemutatásában is.

Egyes szerkezeti részlete, mint a vízelvezetés megoldása, a rámpává - terasszá lenyíló oldalfal mozgatása is, ugyanúgy mint az javasolt alapozási megoldás is még továbbgondolandó.

A fentiek alapján a Bírálóbizottság a tervet rangsorolás nélkül megvételben részesíti.
