Járja be velünk a Reload Építészstúdió BIMx 3D hipermodelljét

2022.12.01. 14:10

Cikkinfó

Támogatott tartalom

Építészek, alkotók:
Reload Építészstúdió

Cég, szervezet:
Graphisoft

Termék, technológia:
BIMx

Címkék:
BIM

Egy ideje a szoftverfejlesztéseknél megjelent egy új trend, amely forradalmasítja a tervezők és az ügyfelek, megrendelők, illetve partnereik közötti kommunikációt. Ezentúl az Építészfórum épületbemutatóiba is beágyazható a tervezés során létrehozott BIMx hipermodell, ebben szakmai partnerünk a program fejlesztője, a Graphisoft.

Itthon még kevésbé jellemző, hogy üzleti beruházásoknál vagy magánépítéseknél a tervezés időszakában 3D-s vizuális modellek is rendelkezésre álljanak. A vizualizáció nemcsak élményalapúvá teszi az együttműködést, hanem sok jövőbeli félreértés, hiba is megelőzhető használatával.

A Hillside House tervezőinek jóvoltából egy kisléptékű családi házon keresztül mutatjuk be, hogy milyen izgalmas és hasznos funkciókat nyújt a BIMx 3D modell és azzal hiperlinkekkel összekapcsolt 2D megtekintő felülete. Továbbá elemszintű BIM adatok kiolvasása is egyszerű a BIMx-ből. Az ingyenes alkalmazás elérhető Apple App Store-ban, Google Play Store-ban, a számítógépes app telepítője a graphisoft.com-on, a böngészőben futó változat pedig a BIMx Modellküldő és a BIMcloud felületén is használható. A tesztelés során örömmel tapasztaltuk, hogy a BIMx Modellküldő felületét használva e-mailben, Facebook-on, Linkdin-en és egyéb csatornákon is könnyen megosztható a modellhez vezető hivatkozás.

A kifejlesztett BIMx 3D motornak köszönhetően megszűnt a BIM modell méretére vonatkozó korlátozás, bármilyen komplexitású 3D modell megnyitható mobil eszközökön is. Az Archicad (és idén ősztől kezdve a DDScad) projektekből kimenthető BIMx fájl segítségével kiküszöbölhető, hogy a megrendelő a bonyolult szakmai felhasználásra készített felületet használja. A Graphisoft olyan ingyenesen hozzáférhető prezentációs és kommunikációra alkalmas szoftvert hozott létre, mely segítségével bármilyen eszközön, akár telefonon körbesétálható egy épületterv és megtekinthető a dokumentáció a modell kontextusában.

A BIMx Hipermodell kimentése kétféleképpen lehetséges. A publikációs beállításokban otthonosan mozgó építész munkatársak a Publikáló használatával tudják egyénileg beállítani a modell kimentését. A kevésbé tapasztalt felhasználók egyszerűsített beállításokon keresztül is létrehozhatják a hipermodellt, a File > BIMx hipermodell közzététele parancssort követve. Az Archicad gondoskodik arról, hogy a 3D modell és 2D dokumentáció BIMx-en belül hiperlinkekkel és jelekkel megfelelően össze legyen kapcsolva.

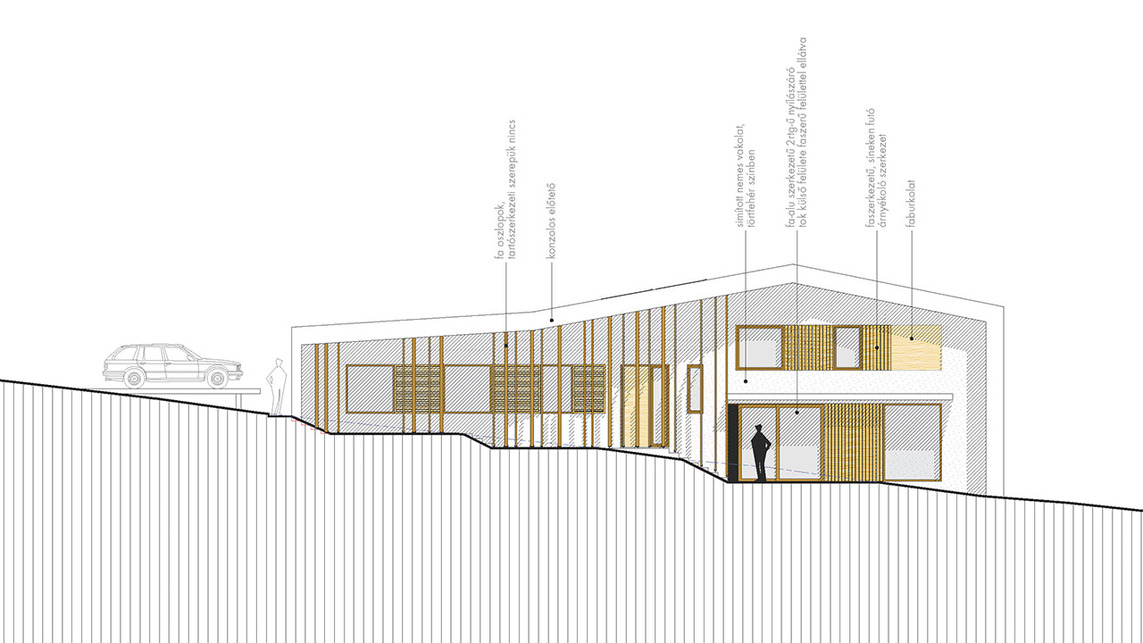

Reload Építészstúdió: Hillside House - Homlokzati terv
3/4
Reload Építészstúdió: Hillside House - Homlokzati terv

 A kipublikált tervrajzokat és látványterveket az alkalmazásban tárolt prezentációba lehet összefűzni, melynek segítségével az architektúra könnyedén mutatható be a megrendelőnek. A 3D modell elmenthető valósághű, „feltextúrázott" ábrázolásmódban és a környezetbe ágyazva, mely segítségével megérthetővé és átélhetővé válik a terv. Ezen kívül lehetőség van kizárólag a teherhordó szerkezet, szerkezetelemzési modell, átépítési szakaszok, grafikus felülírások segítségével például gépészeti és tűzvédelmi 3D modellek előállítására, egy hipermodellbe csomagolva a teljes dokumentációval.

A legjobban sikerült 3D modellnézetek és 2D dokumentumok kedvencként menthetők a mobil alkalmazásokban, ezekből animált bemutató készíthető, melynek segítségével dinamikusan vezetheti végig a tervező a nézőket az épület tervezési koncepcióján. A nappozíció beállításával szimulálni lehet a valós látványt, mely a körbesétálás során realisztikus érzetet nyújt. Az Építészfórum csapatát lenyűgözte, hogy milyen részletgazdag és realisztikus élményt nyújt a BIMx. Másfelől olyan meggyőző és precíz funkciókat is tartalmaz a szoftver, mint a vonalzó, mely használatával a pontok közötti távolság mérése, azonnali felületszámítás és egyenesek közötti szögek mutatása lehetséges.

Reload Építészstúdió: Hillside House - Render
2/4
Reload Építészstúdió: Hillside House - Render

A sétáló módra kapcsolva a felhasználó a virtuális joystick irányításával szemmagasságban járhatja be a tereket, mely a program egyik különlegessége. A „modell vágása" funkció lehetőséget nyújt az épület vízszintes elmetszésére, mely gombnyomásra aktiválható és könnyen mozgatható a vágósík. A függőleges metszősíkot tervlapokról lehet előhívni 3D-ben. A modell elmetszése a tervlap 3D-be kivetítésével nagyban megkönnyíti a 2D és 3D közötti kapcsolat megértését.

A BIMx használata során arra jutottunk, hogy ez az innováció remek lehetőséget nyújt építészek számára, hogy a megrendelő felé kommunikálják komplex térbeli ötleteiket. Az Építészfórum és a Graphisoft együttműködésének keretében ezentúl lehetősége lesz az építészeknek, hogy épületterveiket bemutató cikkeik mellé interaktívan bejárható háromdimenziós modelleken túl a kívánt részletezettségű 2D dokumentációt és BIM adatokat is egy fájlban osszák meg. Az épületfotókat és a kísérőszöveget támogató digitális térélmény értehetőbbé, hozzáférhetőbbé és megélhetőbbé teszi az alkotásokat.
