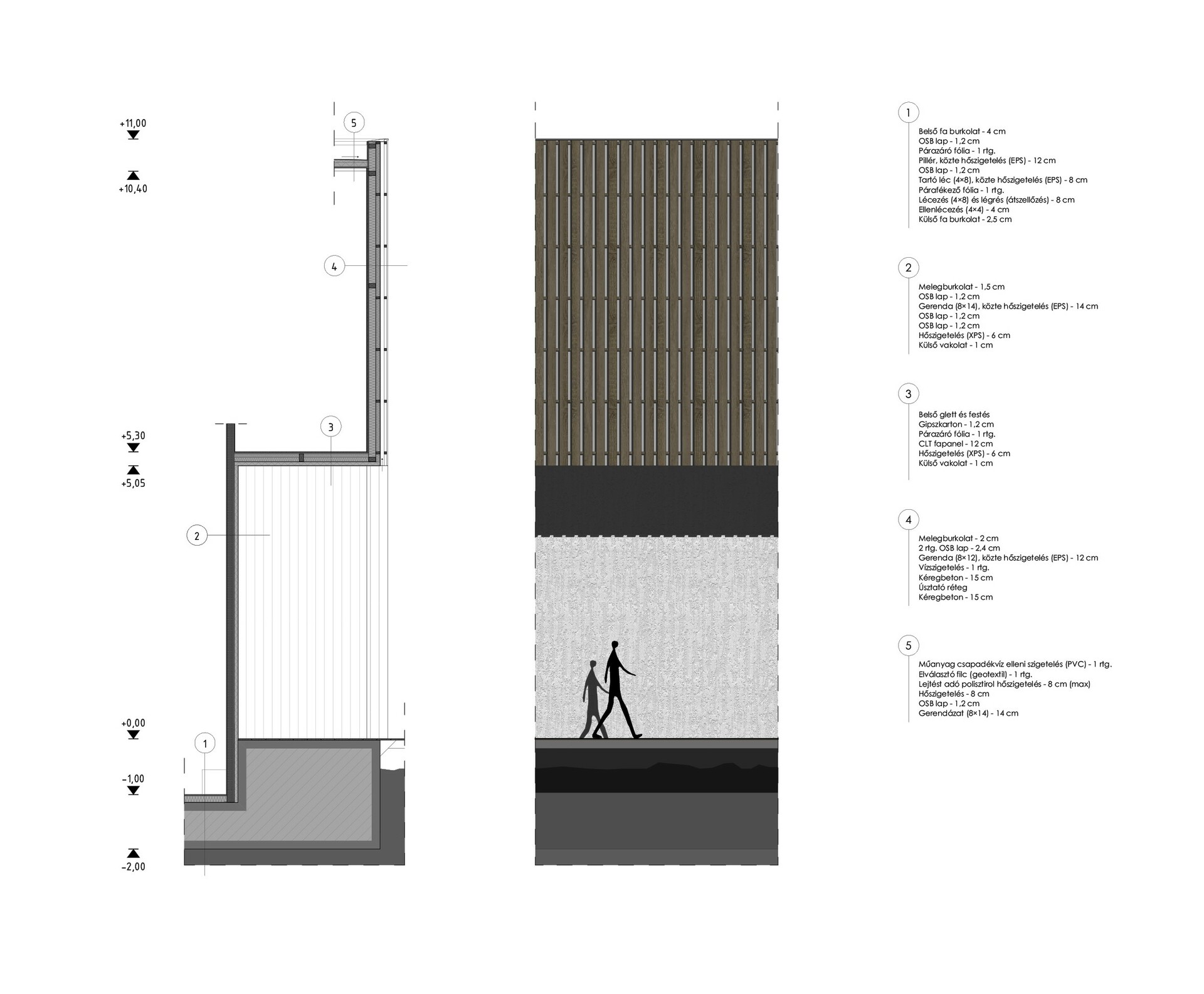

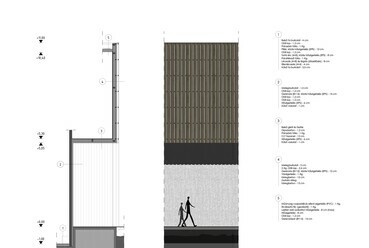

Főfalmetszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Helyszín, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Helyszínrajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Déli homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Nyugati homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Napelemzés, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

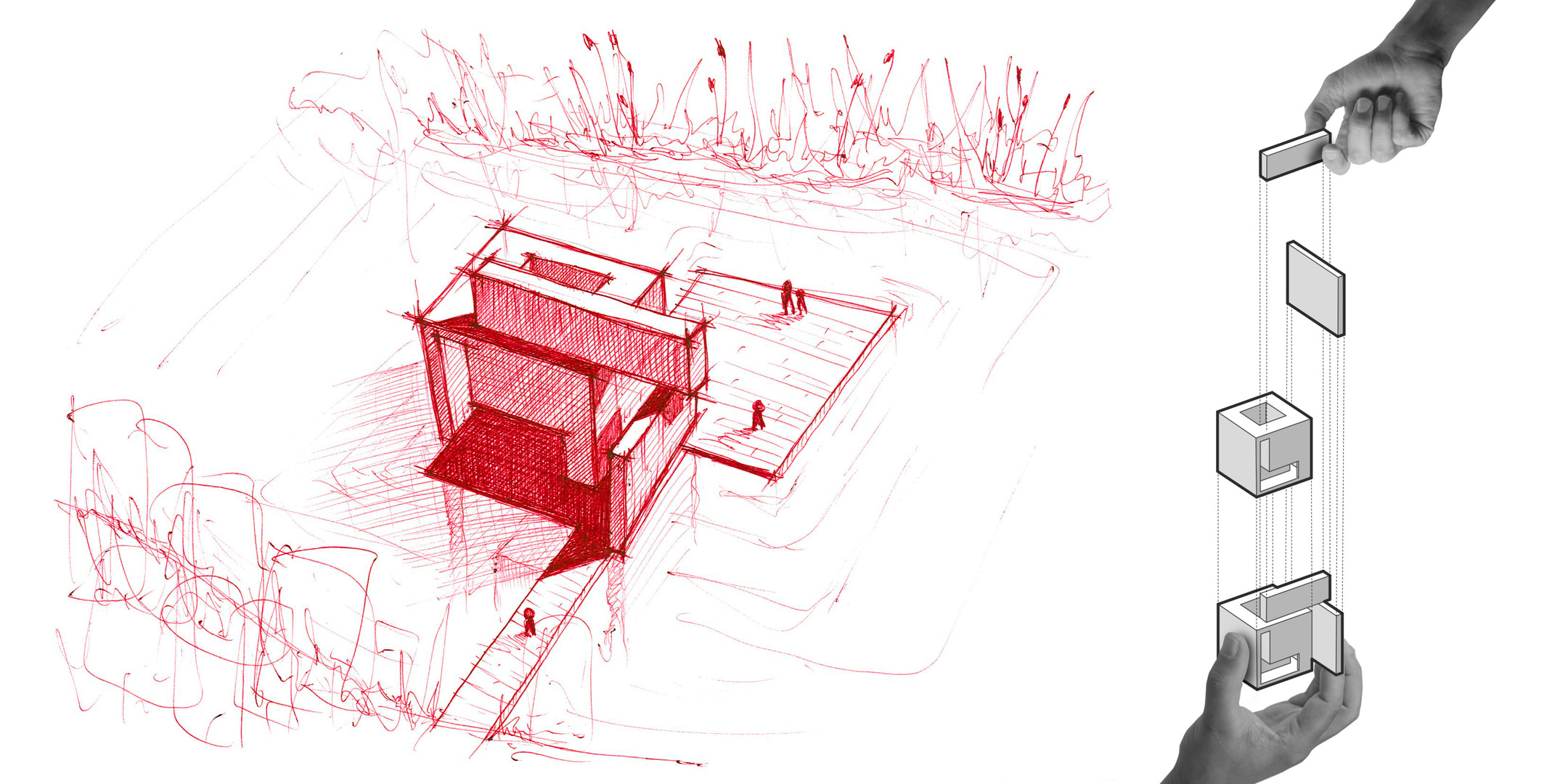

Skicc, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Skicc, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

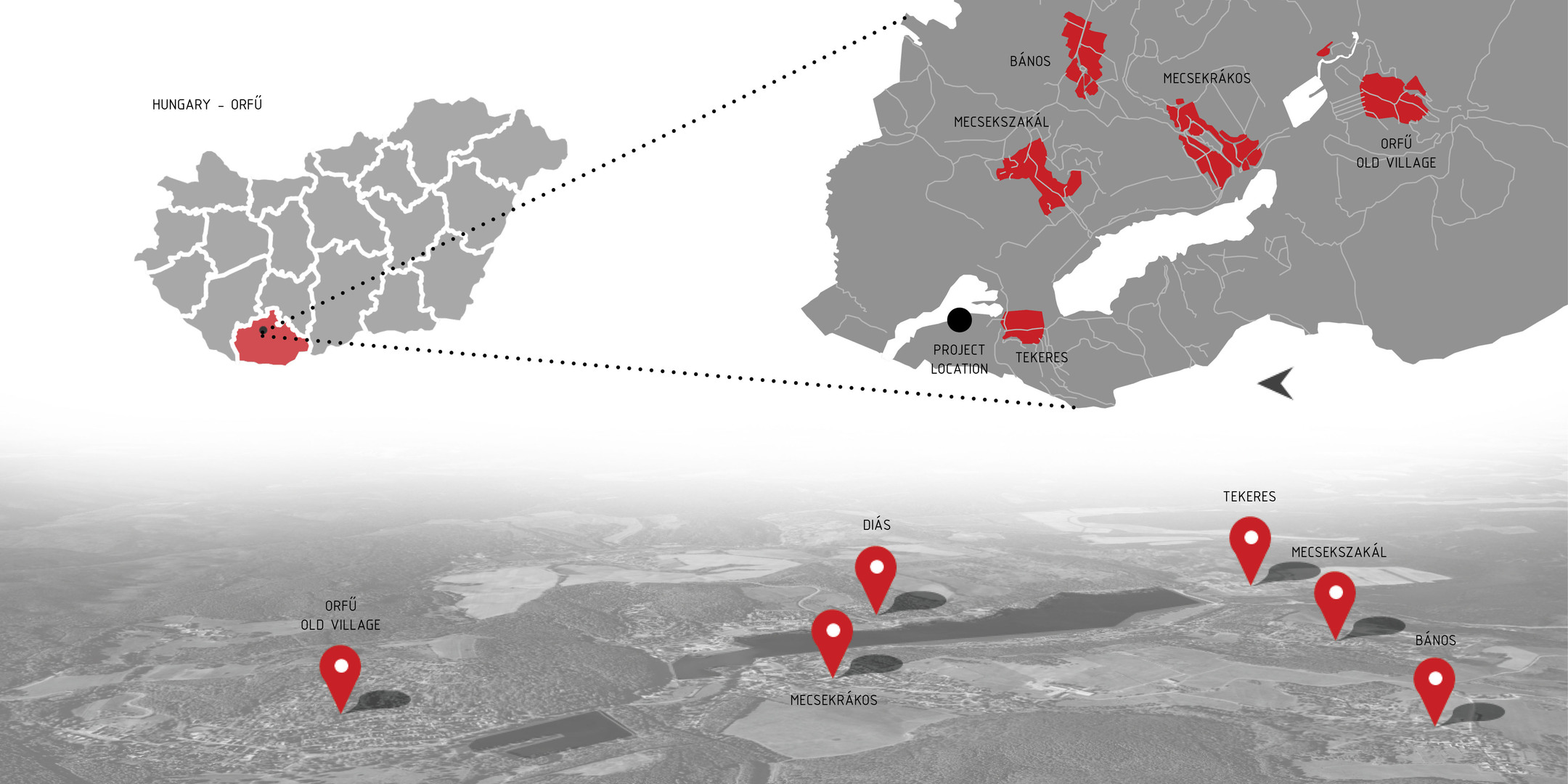

Térkép, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

?>
Látványterv, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Alaprajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
1. emeleti alaprajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Földszinti alaprajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Főfalmetszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Helyszín, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Helyszínrajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Déli homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Nyugati homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Napelemzés, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Skicc, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Skicc, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
?>
Térkép, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
1/21

Látványterv, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Látványterv, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Látványterv, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Alaprajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

1. emeleti alaprajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Földszinti alaprajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Főfalmetszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Helyszín, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Helyszínrajz, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Déli homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Nyugati homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Napelemzés, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Skicc, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Skicc, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Térkép, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Két világ találkozása: Ökumenikus kápolna Orfűn – Szabó Patrik diplomaterve
Épülettervek/Hallgatói terv

Két világ találkozása: Ökumenikus kápolna Orfűn – Szabó Patrik diplomaterve

2022.10.15. 16:24
MÉD

Projektinfó

Földrajzi hely:
Herman Ottó-tó, Orfű

Építészek, alkotók:
Szabó Patrik

Címkék:
lebegés, ökumenikus kápolna, Orfű, víz

Ökumenikus keresztelőkápolna

Tervezés éve:
2020

Bruttó szintterület:
225 m2

Stáblista

intézmény:
Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

konzulens:
Dr. habil. Szösz Klaudia DLA

MÉD:

Adott egy régi hagyományokon alapuló koncepció. Ha erre ráhúzzuk a ma emberének elvárásait és képi világát, akkor megépülhet egy olyan szakrális tér, ahol a hagyomány és a kortárs építészet szimbiózisa megvalósul. Szimbolikus gesz­tusokkal kiemelhetjük a lényeges részeket, melyekkel fokozhat­juk a térélményt és az emberekben megfogalmazódott érzése­ket.

Látványterv, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
3/21
Látványterv, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Az egyetemi tanulmányaink keretes lezárásaként azt a feladatot kaptuk, hogy az első féléves formakísérletünket tovább fejlesztve, valamint azt az általunk kiválasztott helyszínre illesztve, egy funkcionáló és a helyet kiszolgáló kisebb középületet tervezzünk. Helyszínként az összekapcsolt orfűi üdülőfalvak területére esett a választás, amely híres a mesterségesen kialakított tavairól. Ugyan a falvak közel vannak egymáshoz, de mindegyik rendelkezik egy saját, egyedi templommal, amelyre büszkék a falusiak. Ez jól tükrözi a kereszténység helyzetét is. Mindegyik felekezet egy kicsit eltérő, megvannak a saját vonásaik, ezáltal viszont el is különülnek egymástól. Pedig Istennek egy népe van, ahol mindenki egyenlő. Az orfűi falvak összekapcsolásával azonban megindult az egységre való törekvés. Ezt az elképzelést szerettem volna tovább fűzni az ökumenizmus gondolatával, amely a kereszténység szintjén pontosan ezt a nyitást jelenti egymás felé.

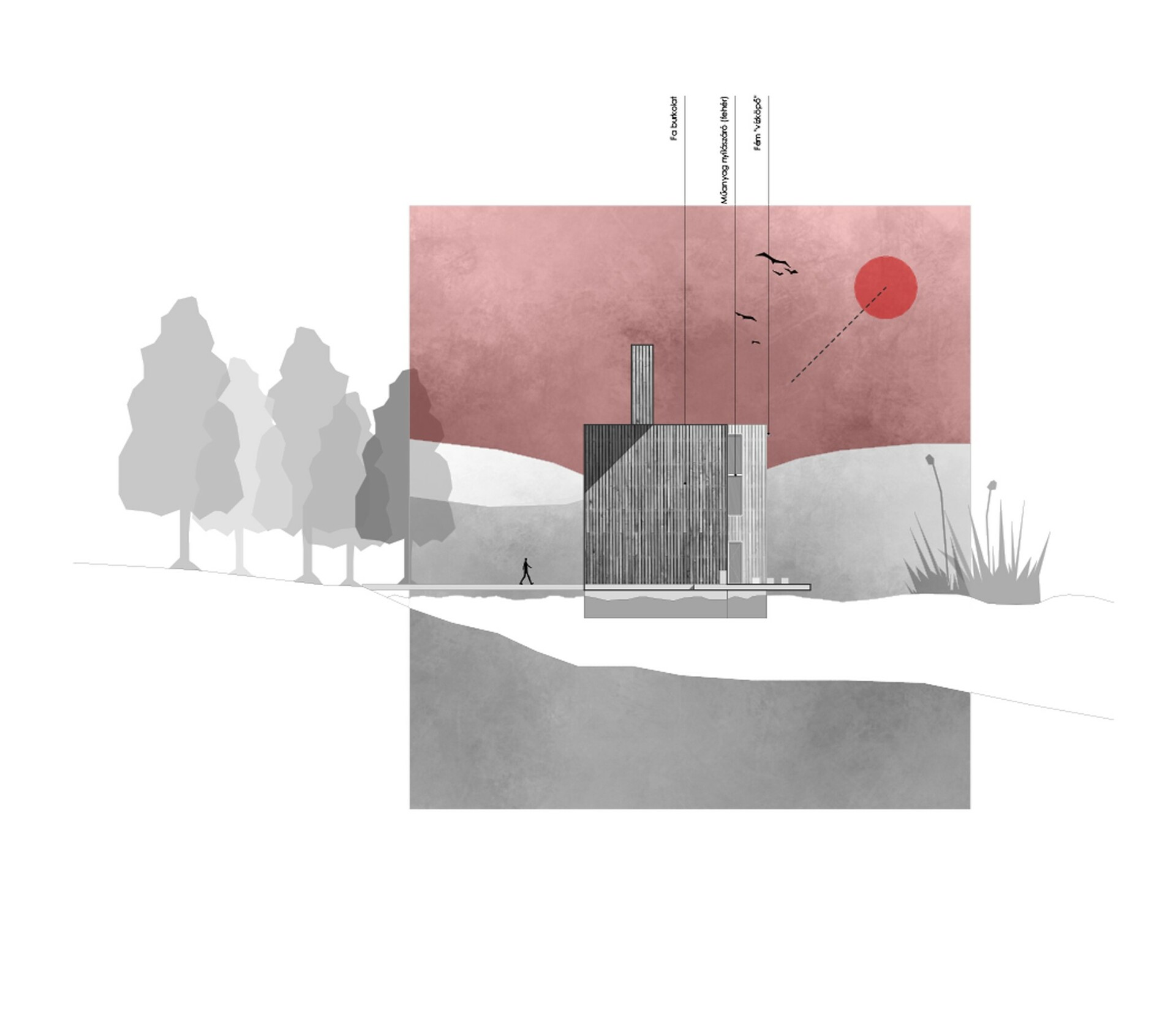

Déli homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
10/21
Déli homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

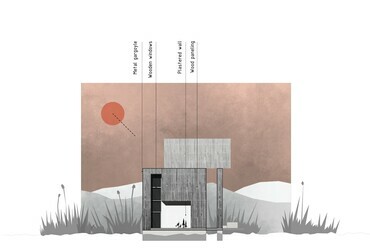

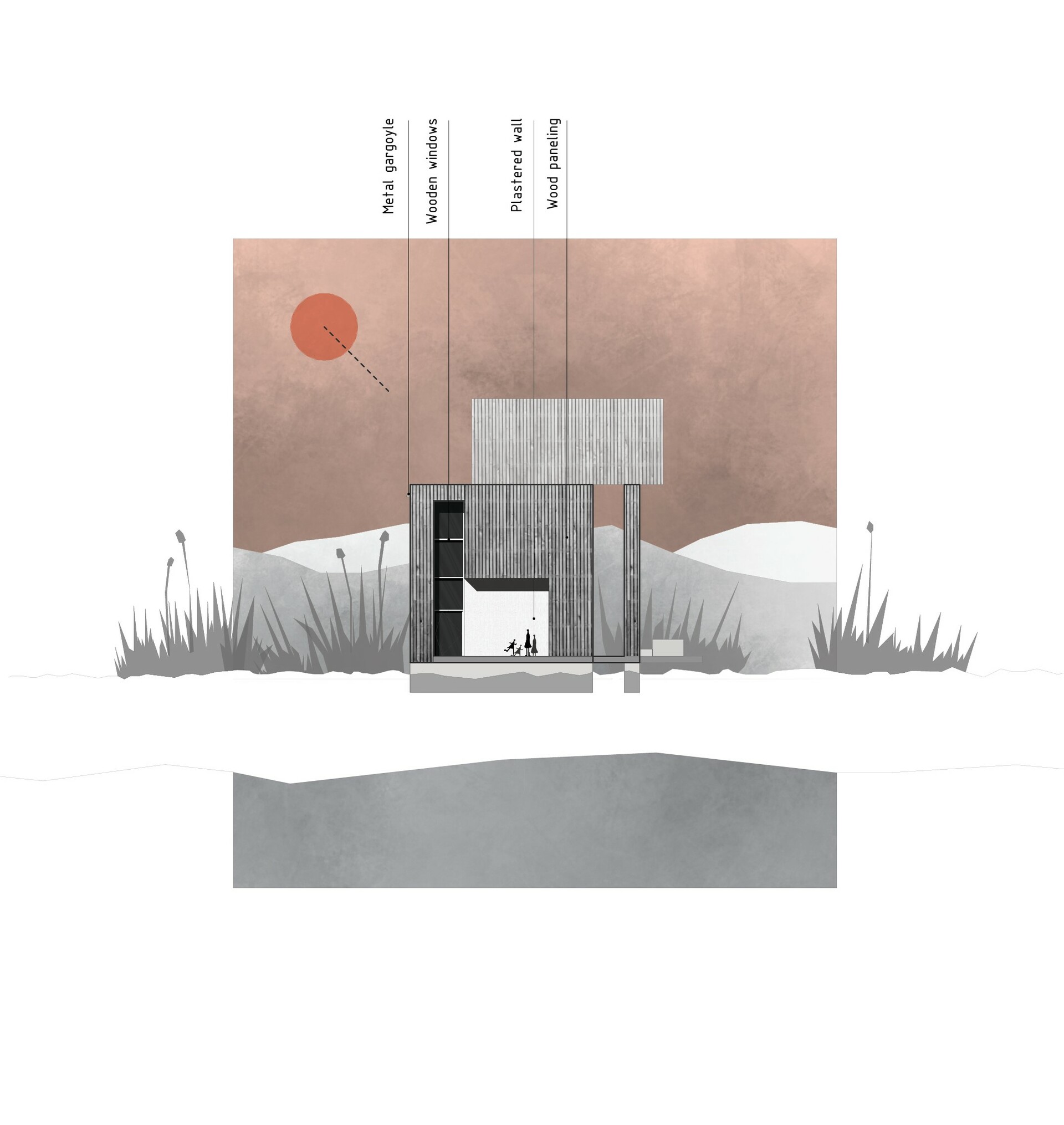

Nyugati homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
11/21
Nyugati homlokzat, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Megkerestem a legelső olyan pontot, amely összekapcsolhatja a felekezeteket. Ez pedig nem más, mint a vallás kezdete, a keresztelkedés. Orfűn ezért egy olyan hely után kutattam, amely viszonylag izolált, de sehová sem tartozik, így mindenkié lehet. Ehhez társítottam a szertartás legalapvetőbb szimbólumát, valamint Orfű leghangsúlyosabb elemét, a vizet. Így teljesen átadtam az épületemet ennek a jelképnek és ráhelyeztem a Herman Ottó-tóra a kápolnát, hogy kötöttségek nélkül kiteljesedhessen. Az épület a víz felszínén való lebegést hangsúlyozza ki, a „két világ" közti állapotot. Szimbolikusan egy olyan kép jelenik meg előttem, ahol a megtisztulás előtt álló ember felfedezi ön­magát a víz tükrében. Azt az énjét, amely a keresztelkedést szimbolizáló vízfelszín túloldalán van, a szertartásban részesülő önmagát. Az épület ugyanígy megmutatja mind a két arcát a szemlélő számára. Egy olyan formába öntöttem a koncepciómat, amely megfelel a 21. századi ember elvárásainak és vizuális felfogásának. Így jött létre a modern kápolna, ami kielégíti a különböző felekezetek keresztelkedési igényeit.

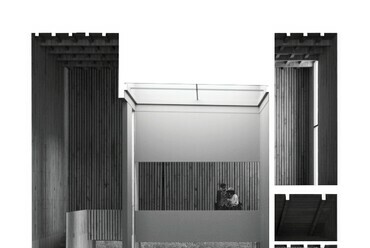

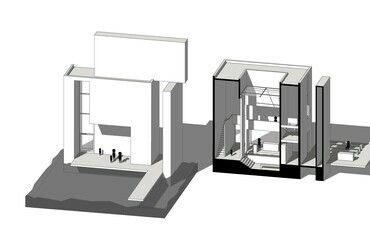

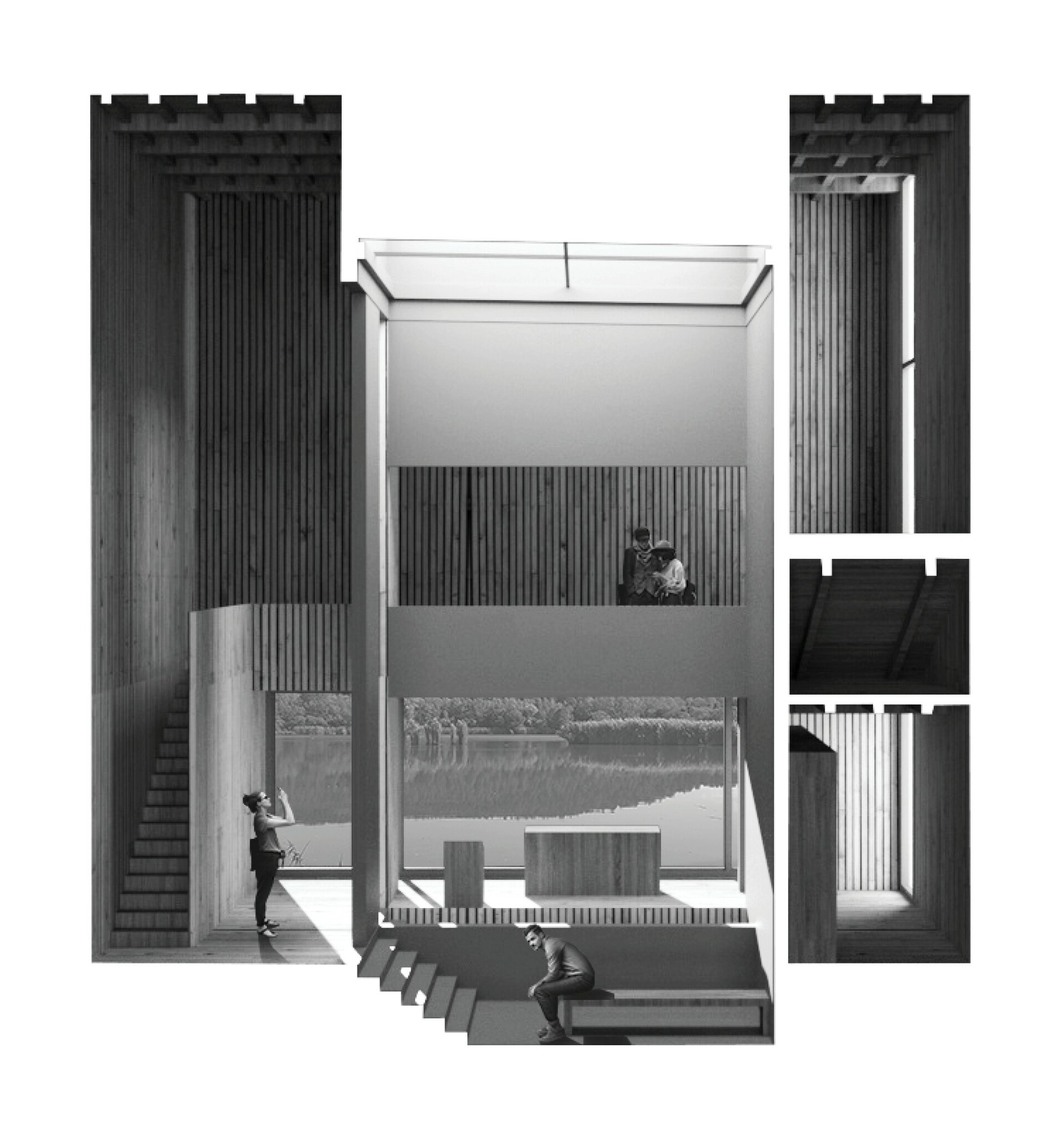

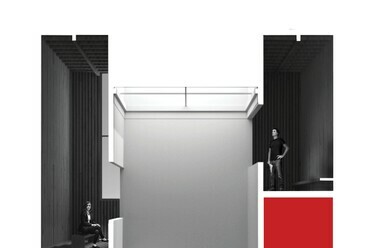

Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
14/21
Metszet, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Számomra a kialakult tömeg inkább szoborszerű, mintsem épület. Pont ezért lehet kompatibilis egy szakrális térrel. Rendíthetetlenül áll, és hirdeti az általa megörökített pillan­atot, gondolatot. Adta magát, hogy a tömeg közepén kialakult térben legyen a főszereplője a tervnek, a medence. Így a hagy­ományoknak megfelelően központi helyet kap, a felülről beömlő fényár pedig tovább fokozza az emelkedett hangulatot. A belső térformálásnak köszönhetően a tömeget ki lehet alakítani úgy, hogy az egész tér egy legyen. Ezáltal, a különböző térelválasz­tások ellenére, a helység légköre szabadon áramlik és könnyedén be­járhaó, mind horizontálisan és mind vertikálisan. Ez jellemző a kápolnák és templomok kialakítására is. Hogy egyik töme­grészlet se maradjon funkció nélkül, a koncepció felső részében található hasábban helyeztem el a kápolnák szerves részét képező harangot. Nem hétköznapi harangot kapott, Harry Bertoia Hang és vízió című hangos szobra tölti be a harang szerepét, mely formájával és mozgásával a környező nádasok hangulatát idézi meg. Az úszó platformon nyugvó fa-könnyűszerkezet segítségével megvalósul a tényleges lebegés. A fa, mint az elmúlást szimbolizáló elem a burkolatban is megjelenik, mely ellentétben áll az újjászületést jelképező fehér falakkal.

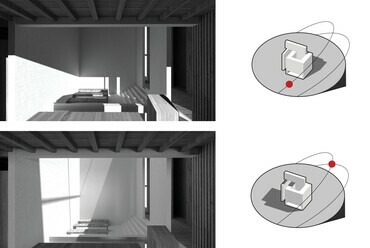

Napelemzés, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar
18/21
Napelemzés, Ökumenikus kápolna, Orfű, Szabó Patrik, Ybl Miklós Építéstudományi Kar

Szabó Patrik



szerk.: Schell Réka
