Kőből rakva – Bodonyi Csaba mádi borászata

2010.12.02. 15:04

MÉD

Projektinfó

Építészek, alkotók:
Bodonyi Csaba

Földrajzi hely:
Mád, Magyarország

MÉD:

MÉD 2011 tervek

Letölthető dokumentumok:

aa-bb-metszet.pdf
deli-es-eszaki-homlokzat.pdf
mad-kiv-hord-e1-fsz.pdf
mad-kiv-hord-e2-tt.pdf
mad-kiv-hord-e3-aa-met.pdf
mad-kiv-hord-e4-bb-met.pdf
mad-kiv-hord-e5-cc-met.pdf
mad-kiv-hord-e6-homl.pdf
mad-kiv-hord-e7-k-homl.pdf
mad-kiv-hord-e8-d-homl.pdf
mad-kiv-hord-e9-ny-homl.pdf
mad-kiv-hord-e10-gep-fed.pdf
mad-kiv-hord-e11-gep-fed-met.pdf
mad-kiv-hord-e12-csp1-2.pdf
mad-kiv-hord-e13-csp3-4-5.pdf
mad-kiv-hord-e14-csp6-7-8-9.pdf
mad-kiv-hord-e15-csp10.pdf
mad-mod-vegleges2.pdf
mad-mod-vegleges-0.pdf
02-aszubogyotarolo-metszetek.pdf
03-aszubogyotarolo-alaprajz.pdf
04-aszubogyotarolo-homlokzat.pdf
05-aszubogyotarolo-homlokzat.pdf
aa-metszet-1.pdf
cc-metszet-0.pdf
deli-homlokzat.pdf
eszaki-homlokzat-0.pdf
horods-erlelo-fsz-alaprajz.pdf
keleti-homlokzat-1.pdf
palackoz-deli-homlokzat.pdf
palackozo-bb-metszet.pdf
palackozo-fsz-alaprajz.pdf
palackozo-hosszmetszet.pdf
preshaz-aa-metszet.pdf
preshaz-eszaki-homlokzat.pdf
preshaz-hosszmetszet.pdf
preshaz-keleti-homlokzat.pdf

További adatok

↓

Mád központjában, a Rákóczi utcában több ütemben, meglévő épületek mögött épült fel egy új borászati együttes Bodonyi Csaba DLA tervei alapján, amelynek karakteres eleme a helyi kőburkolat következetes alkalmazása.

Elhelyezkedés

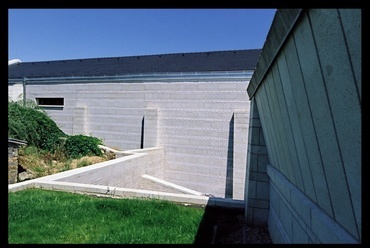

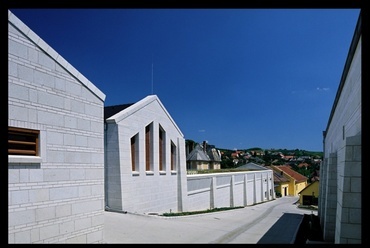

A borfeldolgozó üzem a település főutcájáról közelíthető meg. Az utcavonalon álló régebbi épületek mögött található az új beépítés, amelynek látványa fokozatosan tárul fel. A tömegek a domboldalra felkúszó, kelet-nyugati hossztengelyű telek adottságait kihasználva - jelentős mértékben a földbe süllyesztve - ízesülnek a helyszínnel, léptékükkel nem bontják meg a kialakult struktúrákat.

2/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

3/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

4/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

5/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

6/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

7/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

8/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

11/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

13/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

Telepítés, tömegalakítás
Az első ütemben elkészült hordós érlelő észak-déli irányú, kéttraktusos, oromfalakkal lezárt és intenzív zöldtetővel borított tömegéhez kapcsolódik a hűtőblokk alacsonyabb, fedett-nyitott tere. Hasonló elrendezésű a présháznak és a tartálytérnek helyet adó, második ütemben megépült szárny. A telek hossztengelyét követő épületet fa fedélszék és fémlemez fedésű tető zárja le. Az utcasorban álló meglévő házhoz nyaktaggal csatlakozik a palackozó - szintén zöldtetővel fedett - hosszan elnyúló, egytraktusos tömbje, mögötte-felette pedig az aszúbogyó tároló található.

9/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

12/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

10/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

14/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

15/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

16/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

17/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

18/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

19/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

20/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

21/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

22/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

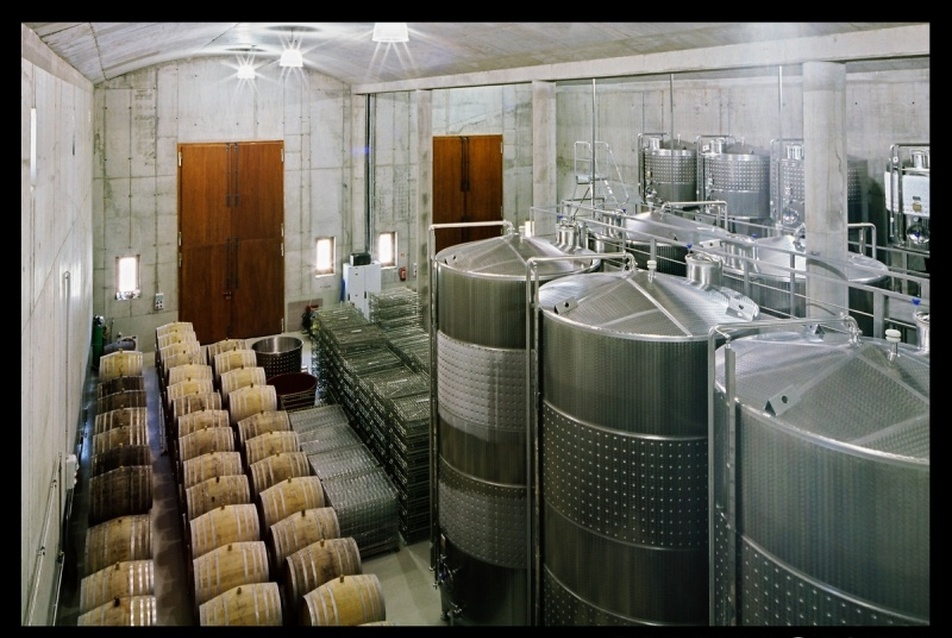

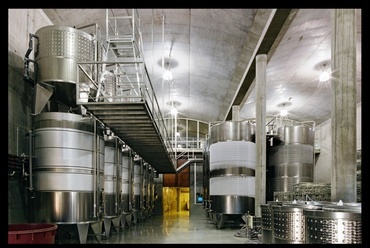

Az üzemi épületek belső világára a nyersbeton felületek alkalmazása jellemző, amely a határoló falakon, a belső pilléreken, a közbenső födémeken és a tereket lezáró szegmensíves boltozatokon is megjelenik, őszintén megmutatva ezzel a monolit vasbeton teherhordó szerkezetet. A rozsdamentes anyagú acél korlátok és berendezések jól illeszkednek a puritán ipari miliőbe.

23/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

24/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

25/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

26/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

27/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

28/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

29/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

30/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

31/31
Borfeldolgozó üzem, Mád - építészet: Bodonyi Csaba, fotó: Zsitva Tibor

Anyaghasználat

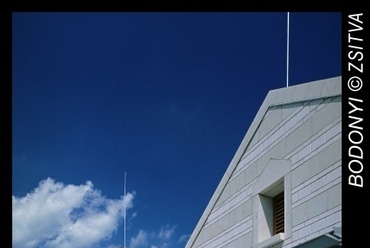

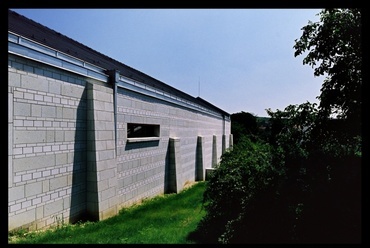

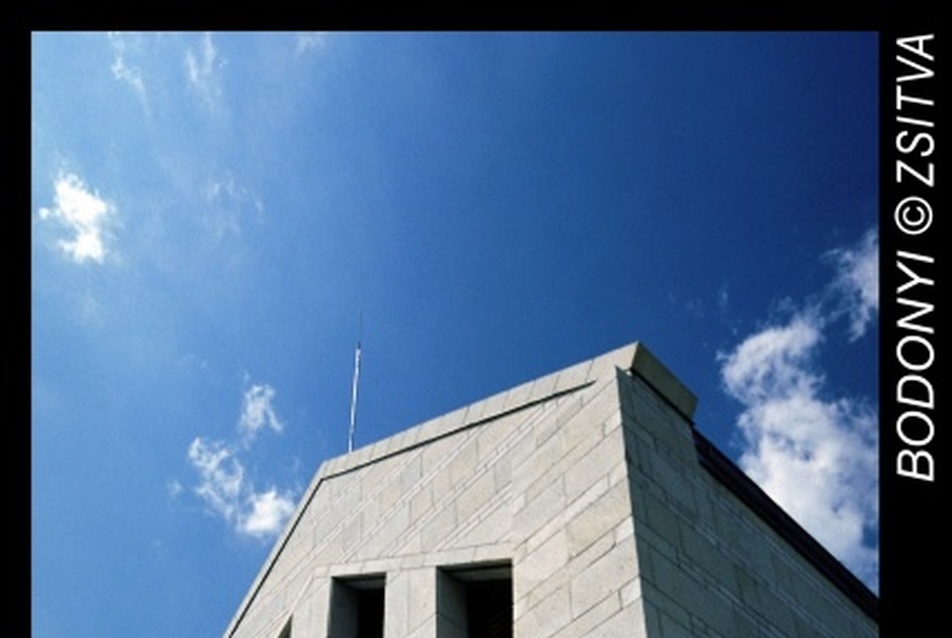

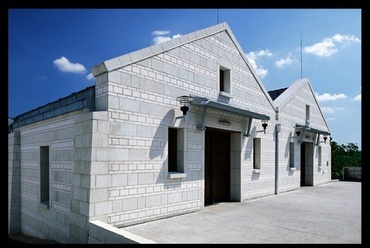

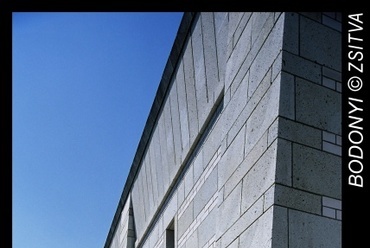

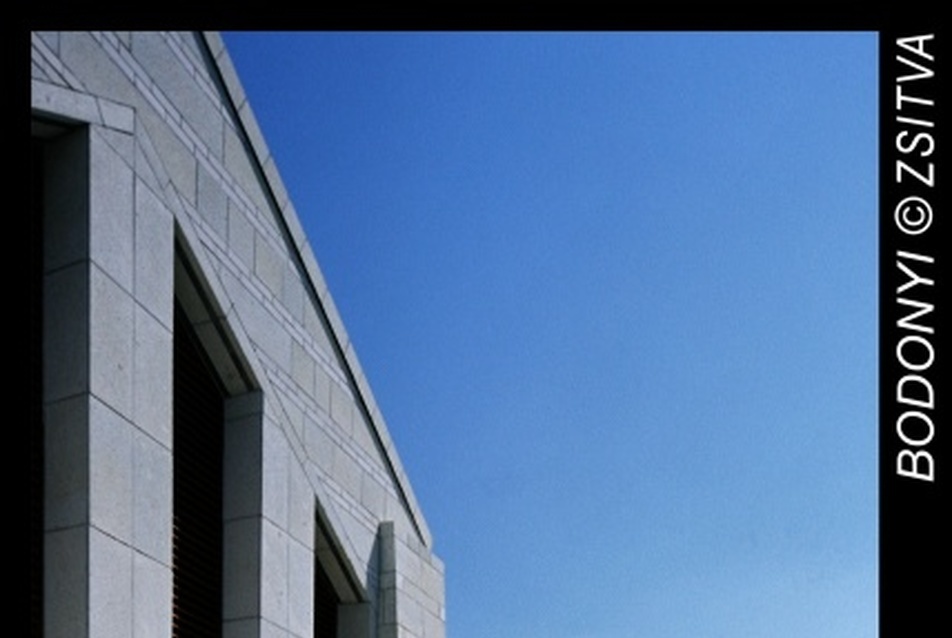

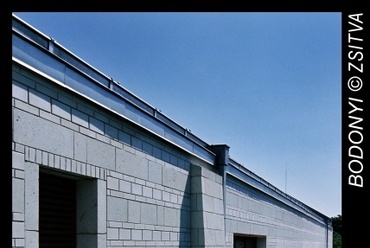

A homlokzatok megjelenését a fűrészelt felületképzésű, helyben megtalálható zöldes-szürkés mádi riolitttufa és a szürke mészhomoktégla-sávok váltakozása határozza meg. A mélyen ülő vörösfenyő nyílászárókat hangsúlyos kőkeretek övezik. Az önhordó módon kialakított külső héj vastagságával, rakásmódjával anyagszerűséget és erőt sugároz. A hosszoldalakat ritmikusan elhelyezett támfalak tagolják, a zöldtetőket pedig enyhén kifelé dőlő, széles párkánysávok jelzik. A nagyméretű bejárati kapukat pilonokhoz hasonló támfalak szegélyezik, felül fémlemez „előtetőkkel" összekötve. A széles, erőteljes oromfalak az épületek hagyományokhoz kötődő alapkarakterét tükrözik. A fémlemez fedésű szárnyakon titáncink szegélyek és csatornák futnak végig. A boltozatokra került zöldtetők - számos jótékony hatásukon túl - az épületek környezetbe való ágyazódását erősítik.

Mád, Borfeldolgozó üzem

1/31
Bodonyi Csaba

vezető tervező: Bodonyi Csaba DLA
építész munkatársak: Kocsis Szilárd, Marjam Péter, Zielem Zita
szakági tervezők:
statika: Kerényi László
épületgépészet: Kádár Péter
elektromosság: Münnich Gábor
bortechnológia: Kovács András - Hagyó Kft.
generáltervező: Bodonyi Építész Kft.

tervezés éve: 2008-2009
építtető?: Royal Tokaji Borászati Zrt.
