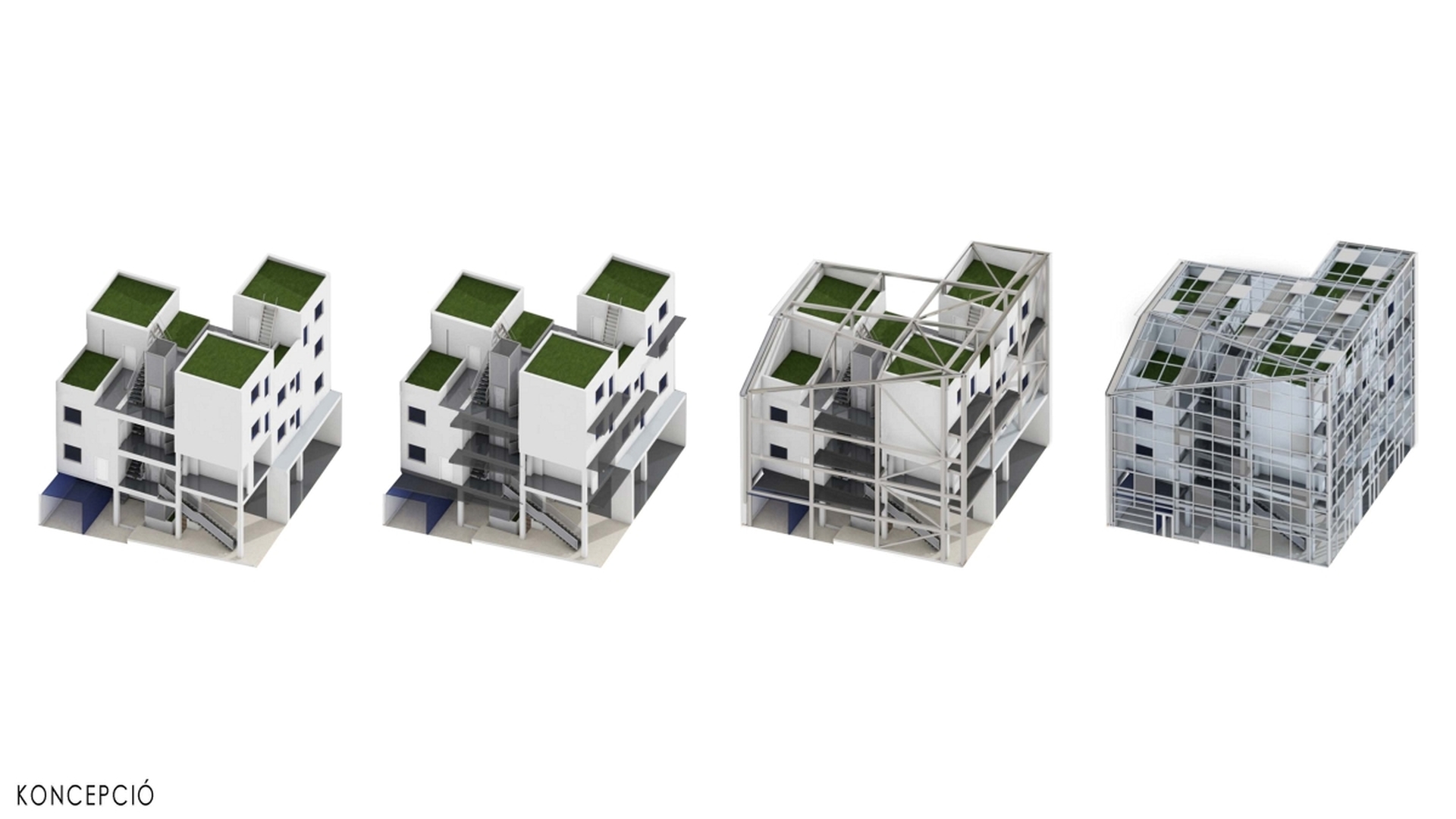

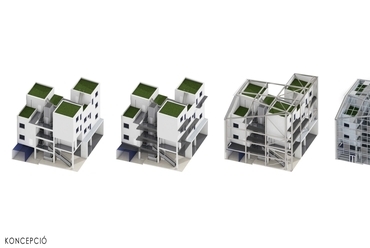

koncepció - Japán co-housing - építész: Schneider Esztella

a koncepció fejlődése - Japán co-housing - építész: Schneider Esztella

helyszínrajz - Japán co-housing - építész: Schneider Esztella

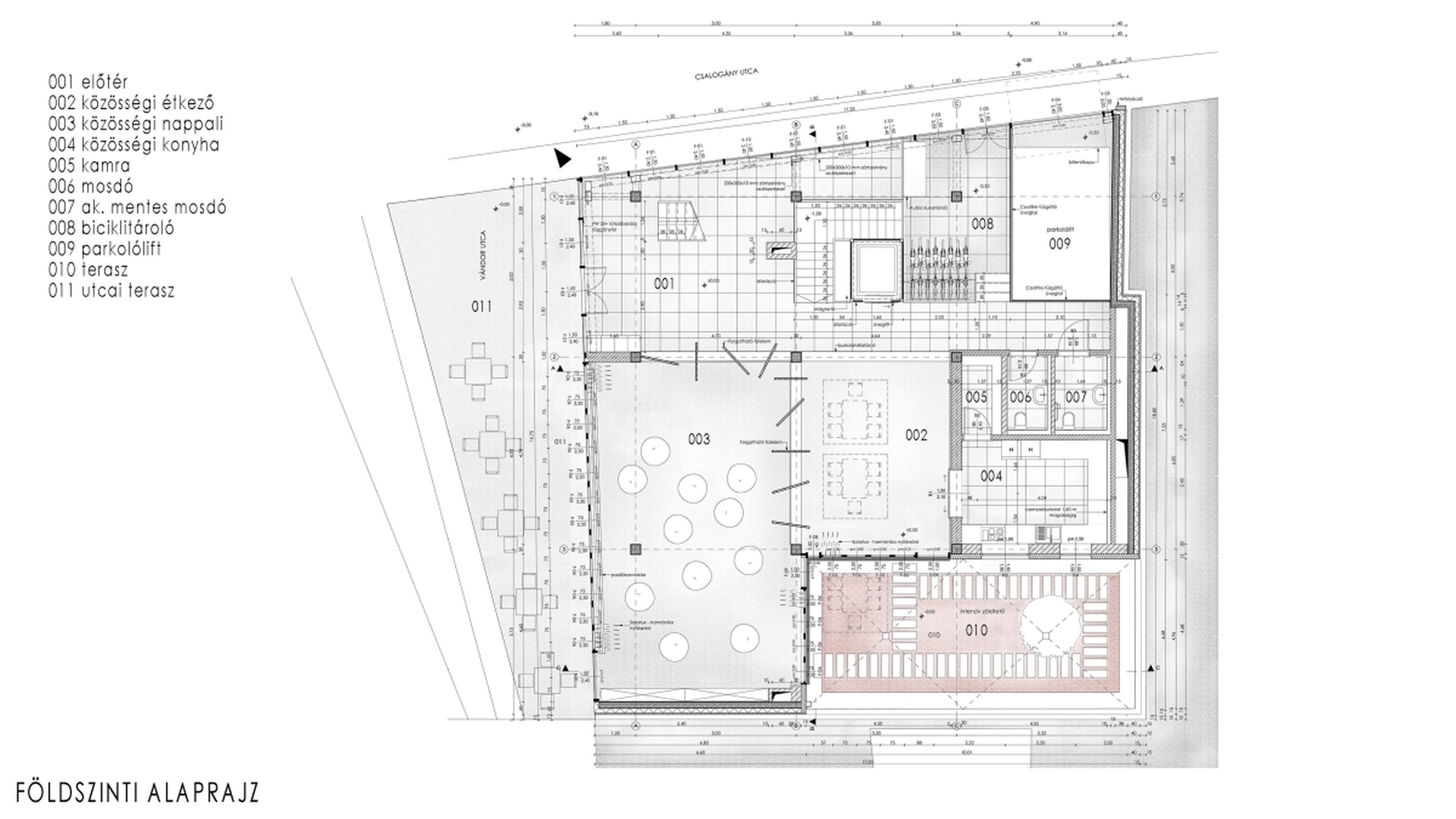

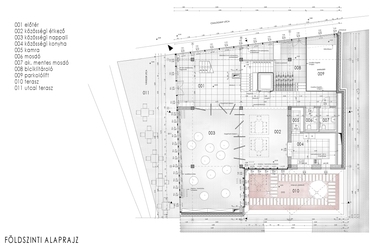

földszinti alaprajz - Japán co-housing - építész: Schneider Esztella

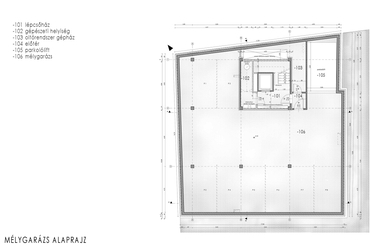

mélygarázs alaprajz - Japán co-housing - építész: Schneider Esztella

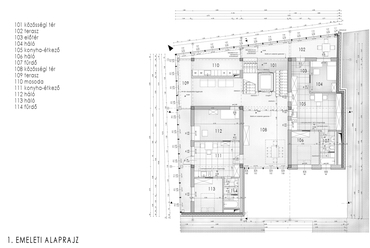

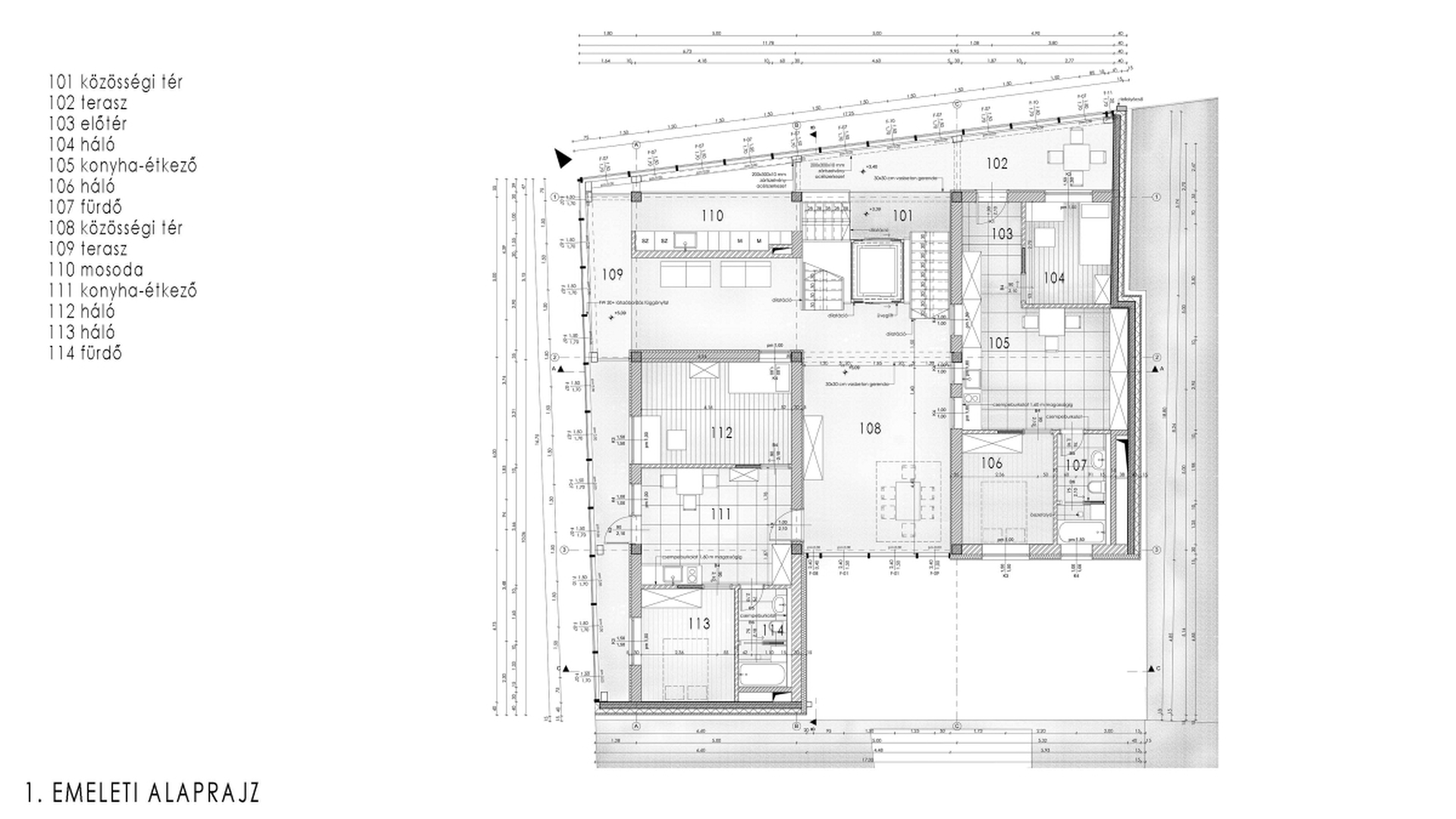

1. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella

2. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella

3. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella

A-A metszet - Japán co-housing - építész: Schneider Esztella

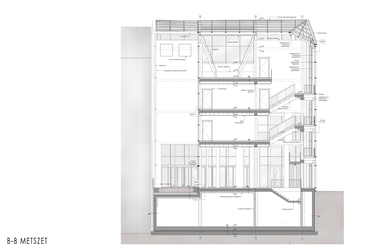

B-B metszet - Japán co-housing - építész: Schneider Esztella

C-C metszet - Japán co-housing - építész: Schneider Esztella

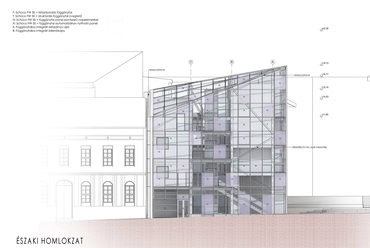

É-i homlokzat - Japán co-housing - építész: Schneider Esztella

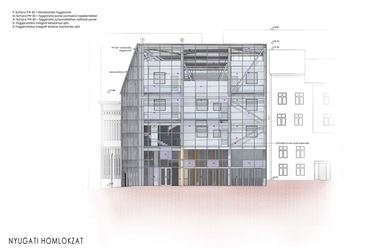

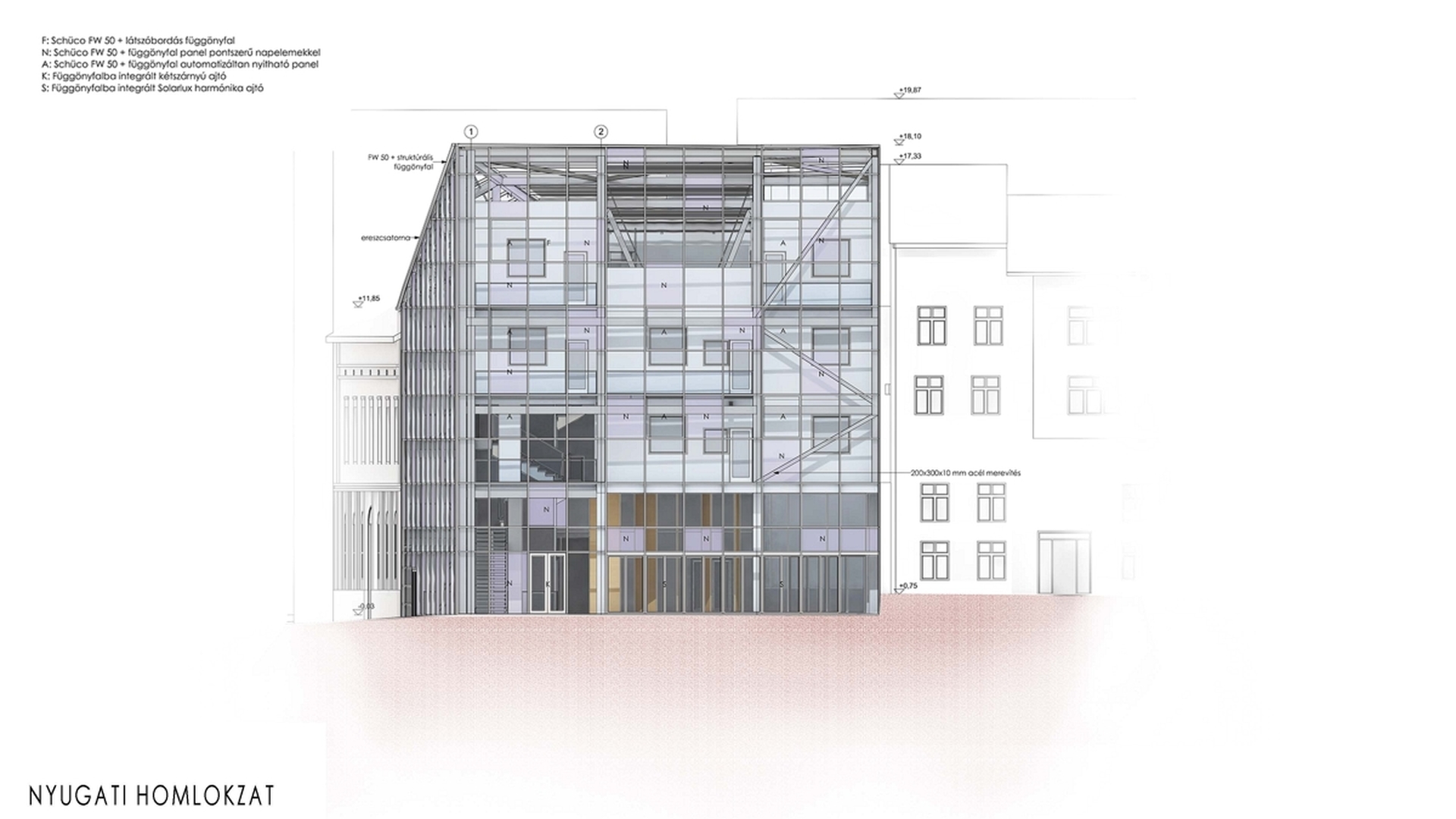

NY-i homlokzat - Japán co-housing - építész: Schneider Esztella

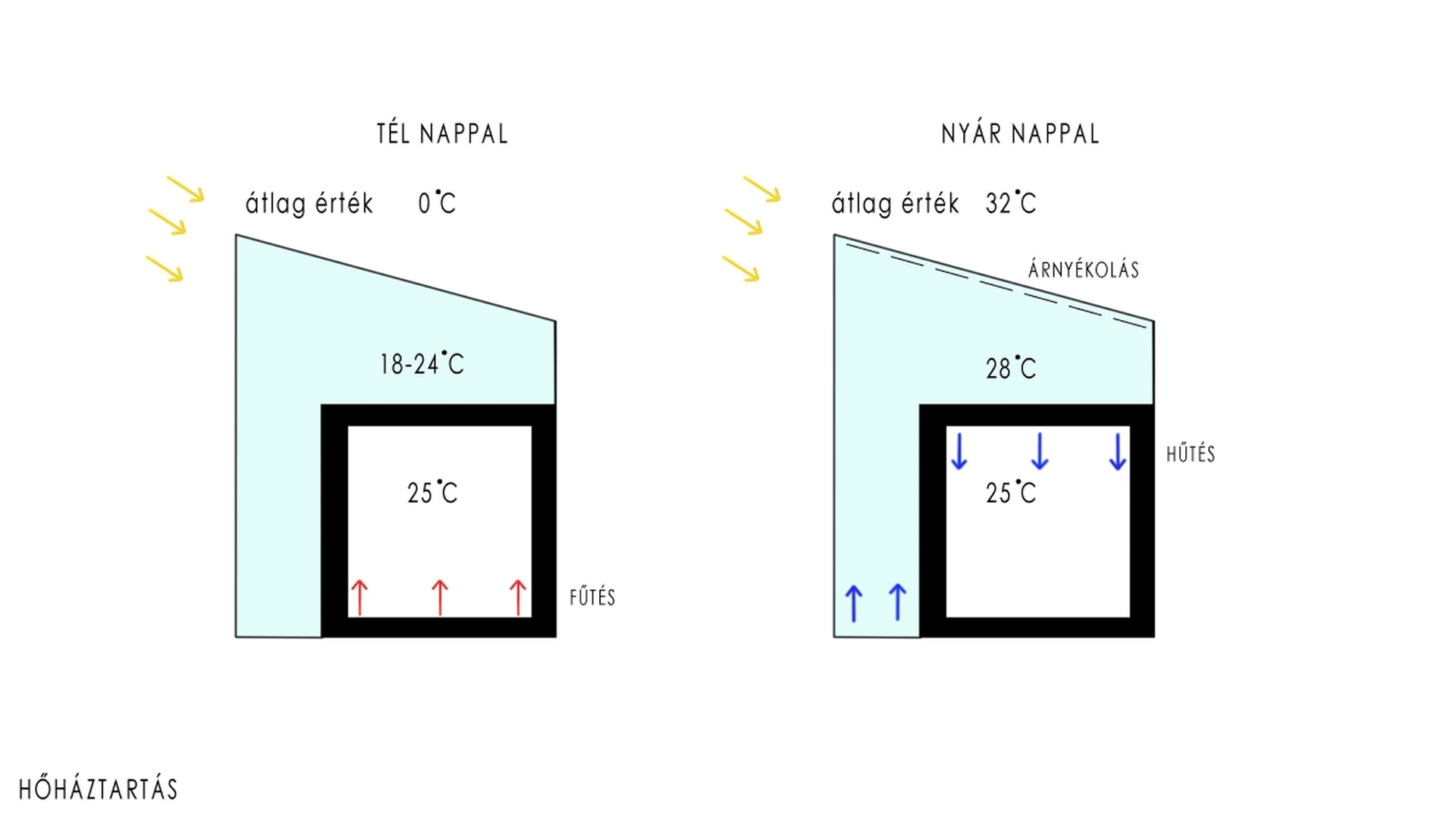

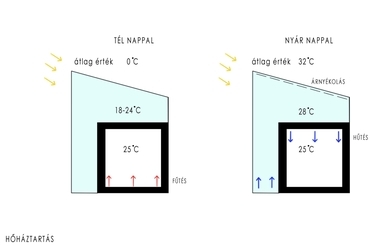

hőháztartás - Japán co-housing - építész: Schneider Esztella

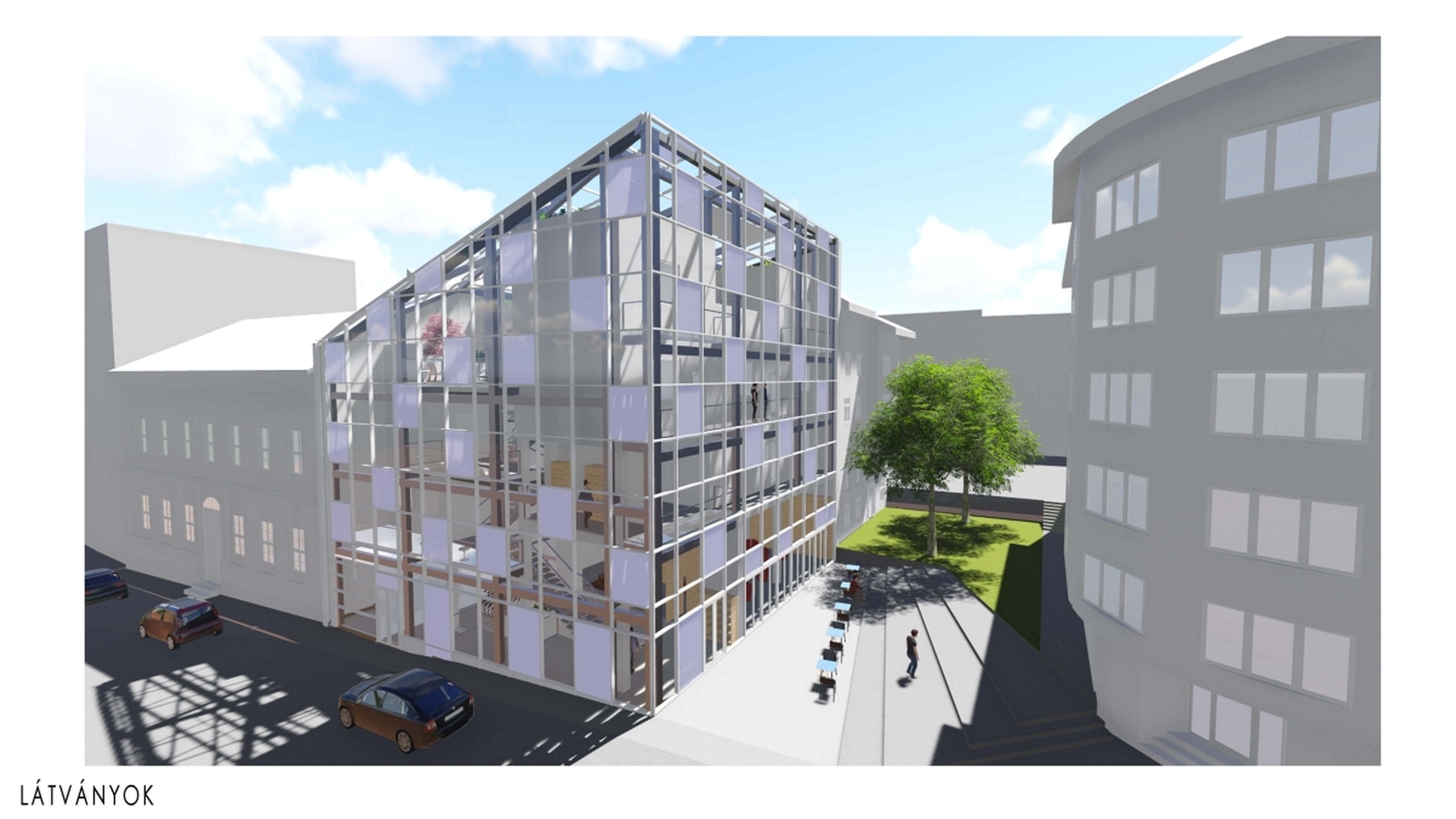

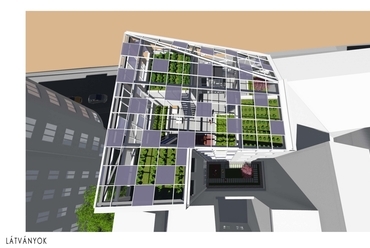

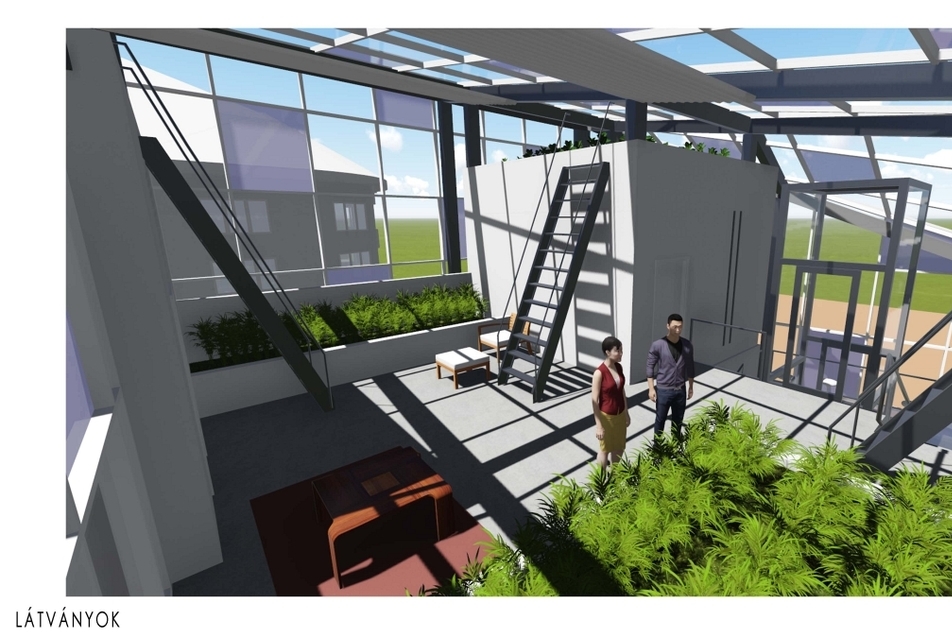

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

Graphisoft - ARCHICAD®

?>
Japán co-housing - építész: Schneider Esztella
?>
Japán co-housing - építész: Schneider Esztella
?>
távolság - Japán co-housing - építész: Schneider Esztella
?>
Japán co-housing - építész: Schneider Esztella
?>
Japán co-housing - építész: Schneider Esztella
?>
japán helyek Budapesten - Japán co-housing - építész: Schneider Esztella
?>
helyszín - Japán co-housing - építész: Schneider Esztella
?>
helyszín - Japán co-housing - építész: Schneider Esztella
?>
helyszín - Japán co-housing - építész: Schneider Esztella
?>
helyszín - Japán co-housing - építész: Schneider Esztella
?>
helyszín - Japán co-housing - építész: Schneider Esztella
?>
tradíciók - Japán co-housing - építész: Schneider Esztella
?>
előképek - Japán co-housing - építész: Schneider Esztella
?>
koncepció - Japán co-housing - építész: Schneider Esztella
?>
a koncepció fejlődése - Japán co-housing - építész: Schneider Esztella
?>
helyszínrajz - Japán co-housing - építész: Schneider Esztella
?>
földszinti alaprajz - Japán co-housing - építész: Schneider Esztella
?>
mélygarázs alaprajz - Japán co-housing - építész: Schneider Esztella
?>
1. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella
?>
2. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella
?>
3. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella
?>
A-A metszet - Japán co-housing - építész: Schneider Esztella
?>
B-B metszet - Japán co-housing - építész: Schneider Esztella
?>
C-C metszet - Japán co-housing - építész: Schneider Esztella
?>
É-i homlokzat - Japán co-housing - építész: Schneider Esztella
?>
NY-i homlokzat - Japán co-housing - építész: Schneider Esztella
?>
hőháztartás - Japán co-housing - építész: Schneider Esztella
?>
látvány - Japán co-housing - építész: Schneider Esztella
?>
látvány - Japán co-housing - építész: Schneider Esztella
?>
látvány - Japán co-housing - építész: Schneider Esztella
?>
látvány - Japán co-housing - építész: Schneider Esztella
?>
látvány - Japán co-housing - építész: Schneider Esztella
?>
látvány - Japán co-housing - építész: Schneider Esztella
?>
Graphisoft - ARCHICAD®
1/34

Japán co-housing - építész: Schneider Esztella

Japán co-housing - építész: Schneider Esztella

távolság - Japán co-housing - építész: Schneider Esztella

Japán co-housing - építész: Schneider Esztella

Japán co-housing - építész: Schneider Esztella

japán helyek Budapesten - Japán co-housing - építész: Schneider Esztella

helyszín - Japán co-housing - építész: Schneider Esztella

helyszín - Japán co-housing - építész: Schneider Esztella

helyszín - Japán co-housing - építész: Schneider Esztella

helyszín - Japán co-housing - építész: Schneider Esztella

helyszín - Japán co-housing - építész: Schneider Esztella

tradíciók - Japán co-housing - építész: Schneider Esztella

előképek - Japán co-housing - építész: Schneider Esztella

koncepció - Japán co-housing - építész: Schneider Esztella

a koncepció fejlődése - Japán co-housing - építész: Schneider Esztella

helyszínrajz - Japán co-housing - építész: Schneider Esztella

földszinti alaprajz - Japán co-housing - építész: Schneider Esztella

mélygarázs alaprajz - Japán co-housing - építész: Schneider Esztella

1. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella

2. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella

3. emeleti alaprajz - Japán co-housing - építész: Schneider Esztella

A-A metszet - Japán co-housing - építész: Schneider Esztella

B-B metszet - Japán co-housing - építész: Schneider Esztella

C-C metszet - Japán co-housing - építész: Schneider Esztella

É-i homlokzat - Japán co-housing - építész: Schneider Esztella

NY-i homlokzat - Japán co-housing - építész: Schneider Esztella

hőháztartás - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

látvány - Japán co-housing - építész: Schneider Esztella

Graphisoft - ARCHICAD®

Kollektív üvegház - japán co-housing az 1. kerületben
Épülettervek/Hallgatói terv

Kollektív üvegház - japán co-housing az 1. kerületben

2017.03.03. 14:00
MÉD

Projektinfó

Földrajzi hely:
Budapest, Magyarország

Cég, szervezet:
Graphisoft, BME Lakóépülettervezési Tanszék

Építészek, alkotók:
Schneider Esztella

Japán kollektív-ház, Budapest, I. kerület

Tervezés éve:
2016

Stáblista

építész: Schneider Esztella

konzulens: Hild György DLA

MÉD:

Letölthető dokumentumok:

Milyen lenne egy hatalmas üvegházban együtt élni, ahol a saját lakókapszulánkon kívül minden tér közös a többi lakóval? Budapesten az ilyesmi még szokatlan, 9000 km-rel odébb kevésbé. Schneider Esztella a hazánkban élő japán közösség számára tervezett kollektív-házat, hogy csökkentse az őket érő kultúrsokk hatásait.

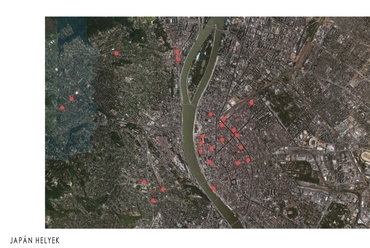

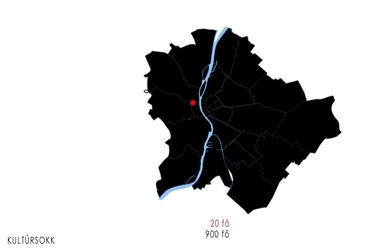

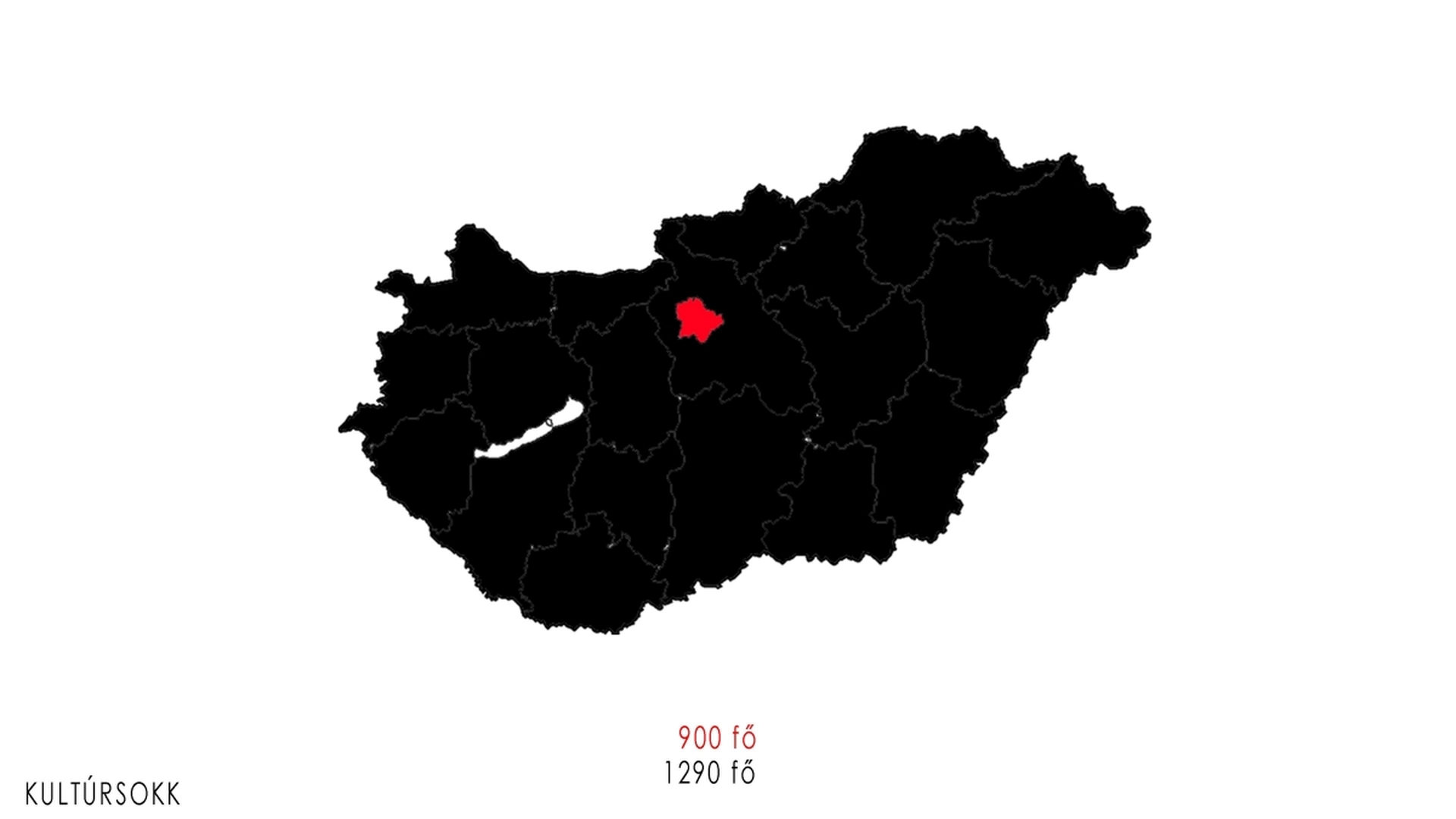

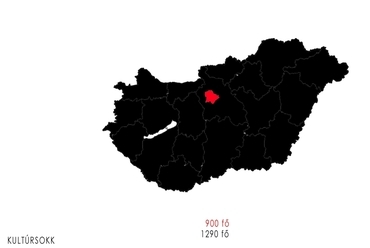

Magyarországon a 2015-ös adatok alapján 1290 japán él, ebből körülbelül 900 fő Budapesten. Az itt élők nagy részét a magánvállalatok vezetői és dolgozói teszik ki, de sok a zenét tanuló diák is. A nemzetközi házasságot kötött párok miatt pedig nagyjából 200 letelepedettet japán is él Magyarországon. 8924.05 km távolságból egy idegen kontinensre, országba érkezve jelentős kultúrsokk éri a japánokat, hiszen életmódjuk merőben eltérő az európaitól, így ez nehézzé teszi számukra a beilleszkedést. A kultúrsokk csökkentésére, illetve a beilleszkedés megkönnyítésére kollektívház létesítése jelentheti a megoldást.


tradíciók - Japán co-housing - építész: Schneider Esztella
12/34
tradíciók - Japán co-housing - építész: Schneider Esztella



A kollektív-ház fogalma még viszonylag újnak számít országunkban, viszont Japánban már az 1980-es évektől kezdve elterjedtnek számít. A fogalom jelentése közösségorientált lakóhelyek ideológiai egyesülete (jelen esetben lakásszövetkezet). Lakóik közös célok és érdekek mentén, a közösségi összefogás erejével fejlesztik lakókörnyezetüket. Az itt élő japánok tehát egymást segítve olyan otthonokban tudnának élni, ami hasonló kulturális elemeket tartalmaz, mint amit ők már saját hazájukban megszokhattak.


helyszín - Japán co-housing - építész: Schneider Esztella
9/34
helyszín - Japán co-housing - építész: Schneider Esztella

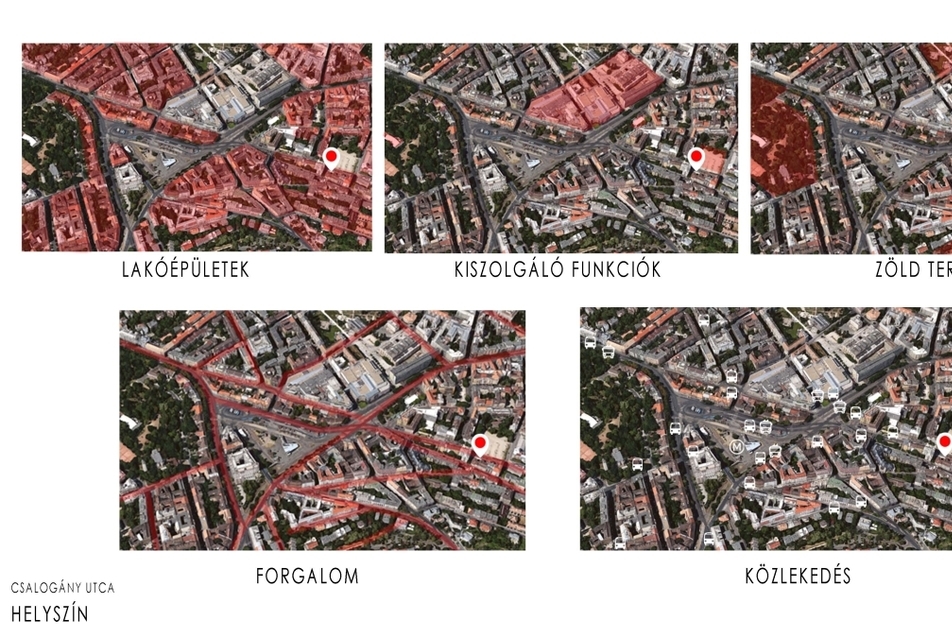

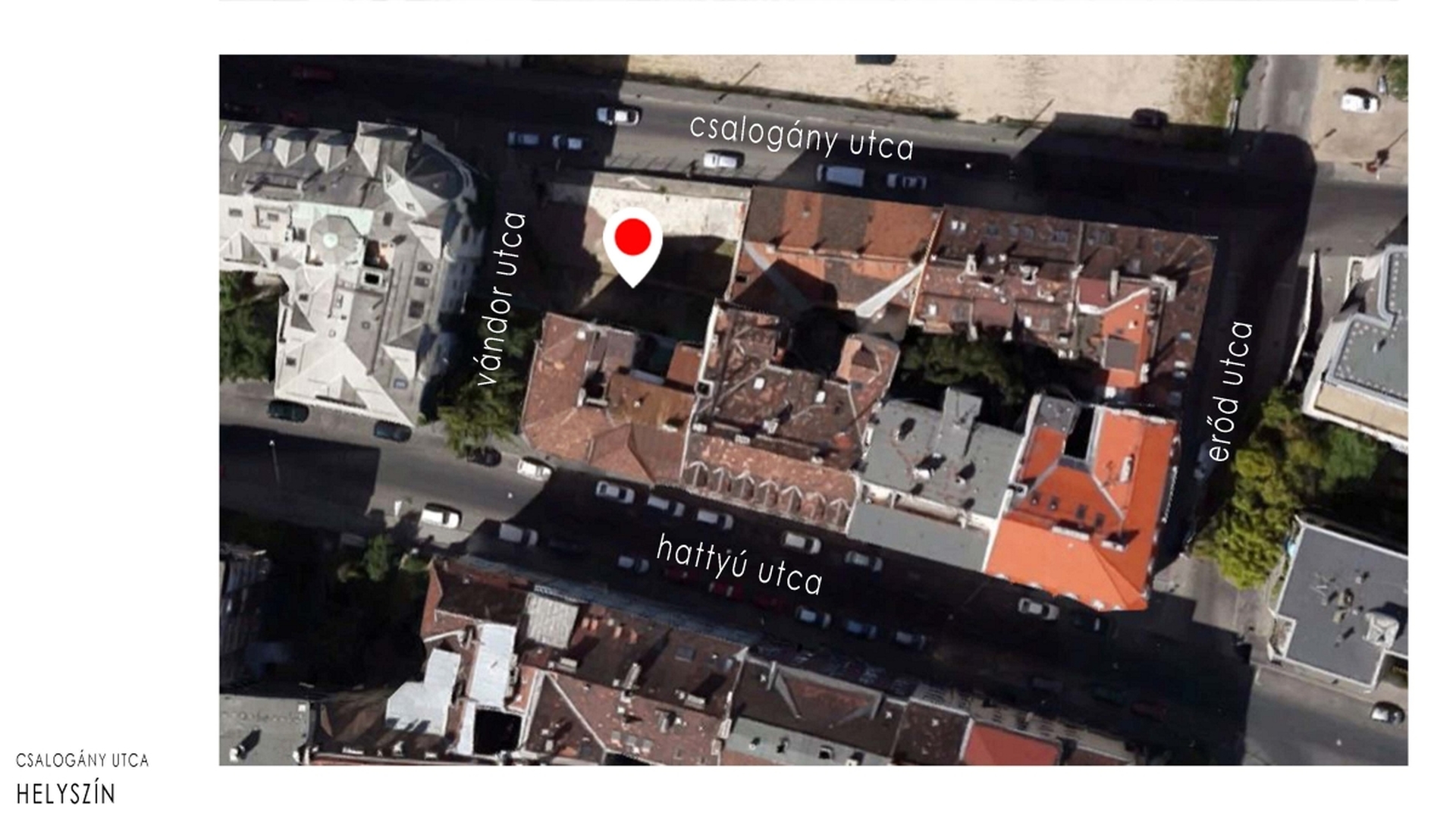

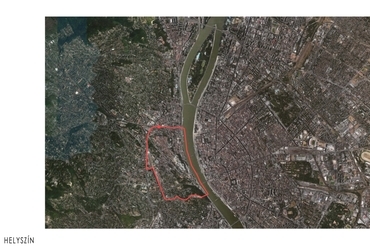

A helyszínválasztás a Budapest I. kerületében, a Csalogány utca 38. szám alatti területre esett. A telek közel fekszik a Széll Kálmán térhez, ami azon kívül, hogy kiváló közlekedési csomópont, egyfajta vízválasztónak számít két, a magyarországi japánok körében népszerű kerület (II. és XII.) között. Ezekben a kerületekben két japán iskola is található, a Budapesti Japán Iskola a XII. kerületben és egy hétvégi iskola a II. kerületben. Azonban a japán kulturális és szórakozóhelyek központja a VI. és VII. kerületekben van, ezért a gyors megközelíthetőség érdekében ezt is figyelembe vettem a telekválasztásnál.


helyszín - Japán co-housing - építész: Schneider Esztella
11/34
helyszín - Japán co-housing - építész: Schneider Esztella

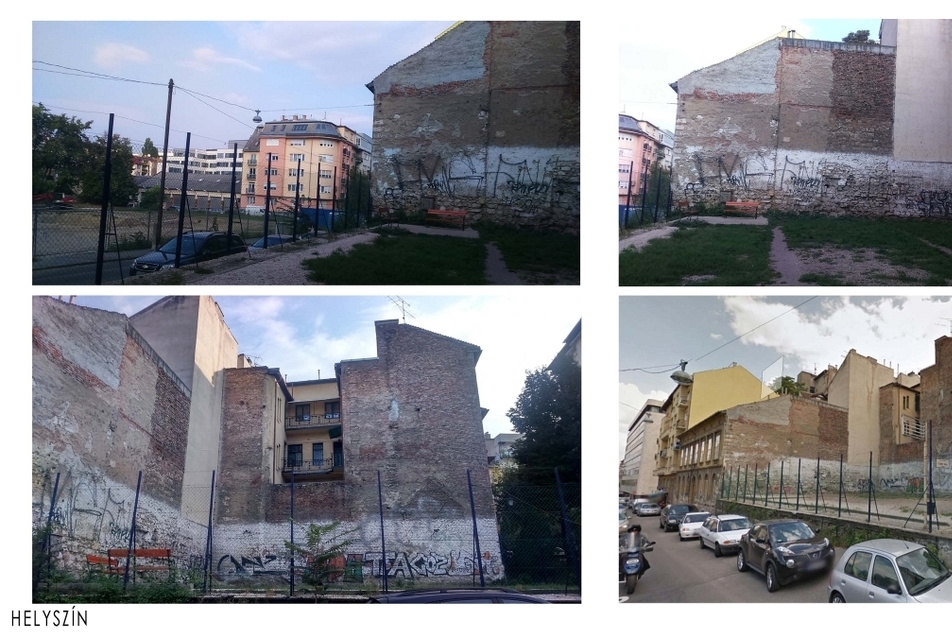

Magát a telket jelenleg kutyafuttatóként használja a lakosság, nincs rajta építmény. Környezetében lakóépületek és panelházak találhatóak. A saroktelek beépítését tekintve zártsorú. Fontos szempont a tervezésnél, hogy a telket közrefogó utcák, a Csalogány utca és a Vándor utca lejtenek, illetve az utóbbi, nyugati oldalon lévő út sétáló utcának számít.


a koncepció fejlődése - Japán co-housing - építész: Schneider Esztella
15/34
a koncepció fejlődése - Japán co-housing - építész: Schneider Esztella



Az épület koncepciójának kialakítását nagyban segítették a korlátozások, mint például a telek fekvése, mérete, geometriája, a beépítés és a szomszédok elhelyezkedése is - egy kis, északi fekvésű, zártsorú beépítésű, szabálytalan négyszög alakú saroktelekről van szó, melynek hátsó (déli) szomszédjának légudvara van. A saroktelek és a zártsorúság rögtön adta az L alakú beépítést, ami jó lehetőséget kínált egy kis nyitásra a telek hátsó (délkeleti) zugában, amire a légudvar és a beépítettségi arányok szempontjából is nagy szükség volt. Mivel északi fekvésű a telek, jelentős fejtörést okozott, hogy hogyan jut be elegendő fény az épületbe. A telek geometriájánál pedig ki kellett találni, hogyan lehet felvenni egy ésszerű raszterrendszert a szabályosság érdekében.

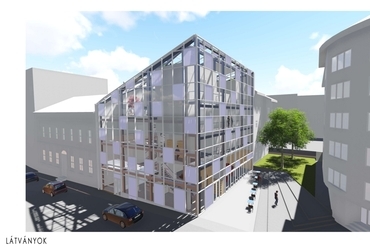

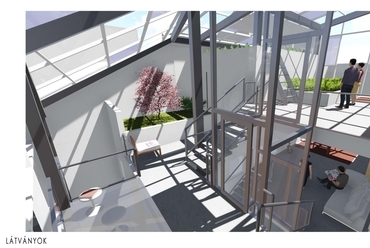

látvány - Japán co-housing - építész: Schneider Esztella
28/34
látvány - Japán co-housing - építész: Schneider Esztella



A tervezési program része volt a saját parkolók létrehozása, hiszen belvárosi területről beszélünk, így lakóegységenként egy parkolót kellett biztosítani (összesen 8 darabot). Ez adta meg végül a vázas szerkezeti rendszer és a raszter alapját. A vázas szerkezet között dobozszerűen helyezkednek a molekuláris, minimalizált lakóegységek az emeleteken, a lakóegységek között pedig közösségi terek alakulnak ki. A főbb közösségi helyiségek a földszinten helyezkednek el. Az egész dobozrendszer egy hatalmas „üvegburokkal" van lefedve. Ez az üvegburok függönyfalakból illetve üvegtetőből tevődik össze. A burok védelmet nyújt a zaj, por ellen, több fénybebocsátásra ad lehetőséget és a télen megfelelő hőmérsékletet is biztosít az épületben a köztes terek fűtése nélkül. Az “üvegháznak" köszönhetően lehetőség van a felső szinteken zöldtetők elhelyezésére is, amin japán növényeket termeszthetnek maguknak a lakók, ezáltal nem lennének kitéve a növények országunk klímájának.

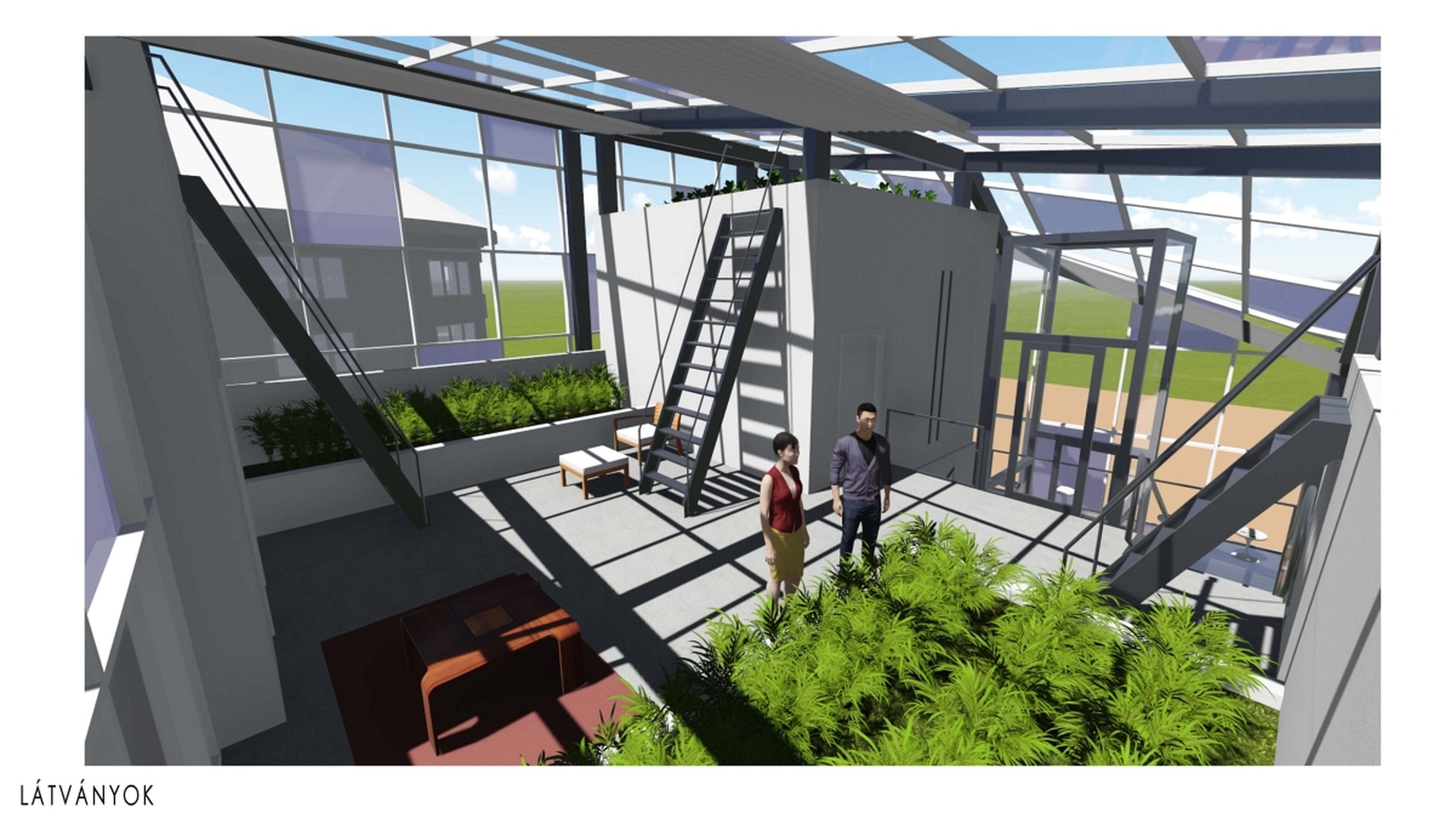

látvány - Japán co-housing - építész: Schneider Esztella
33/34
látvány - Japán co-housing - építész: Schneider Esztella



Schneider Esztella

A bemutatott diplomamunka védésére 2017 januárban került sor a BME Építészmérnöki Kar, Lakóépülettervezési Tanszékén.
