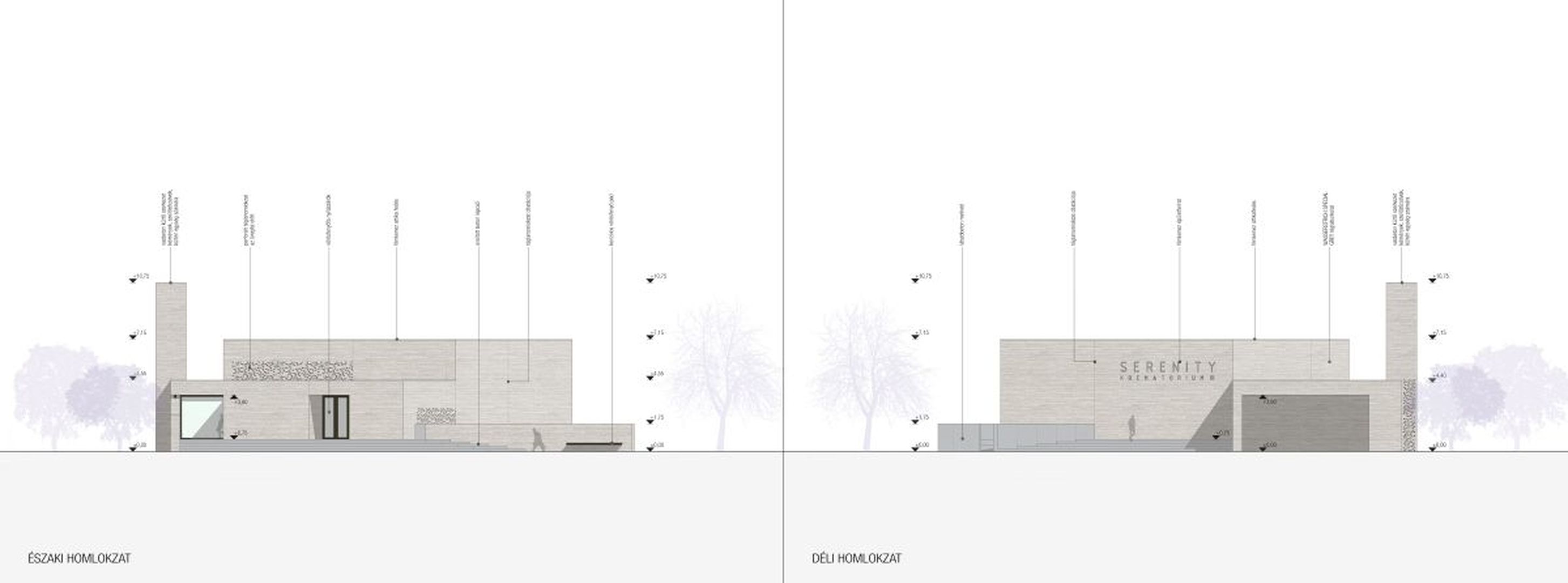

Észak-déli homlokzat - építész: Szalai László Zoltán

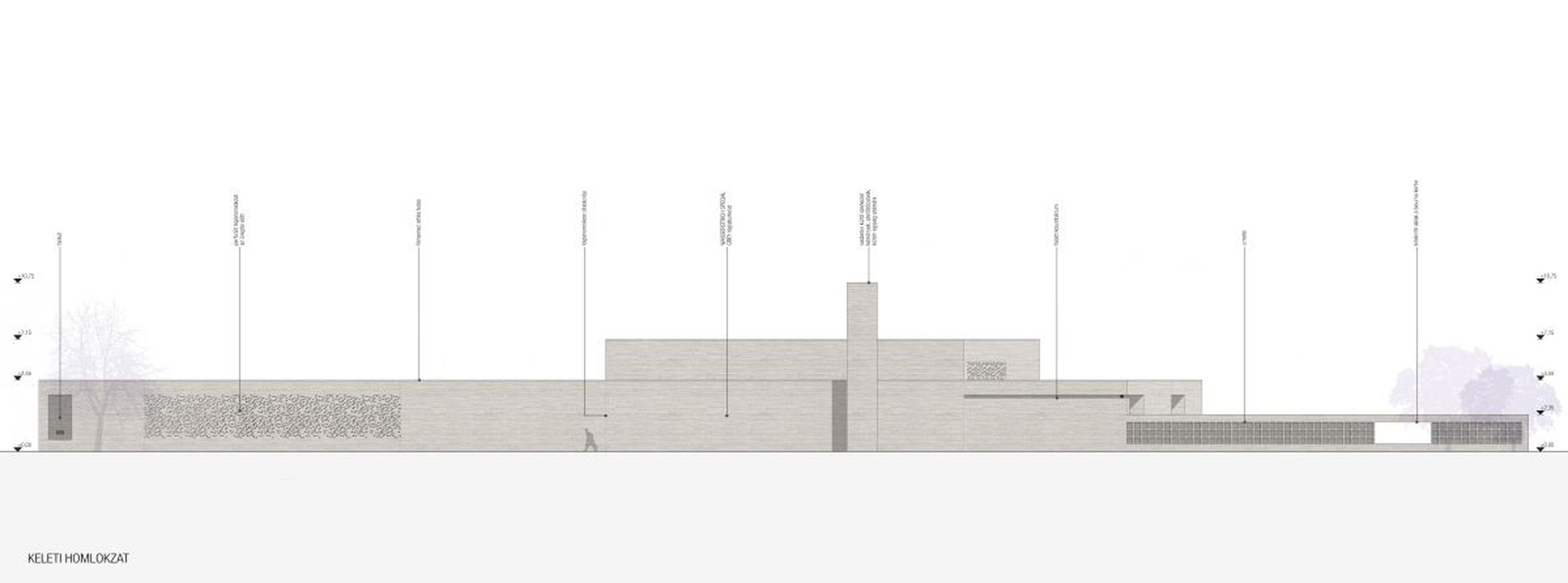

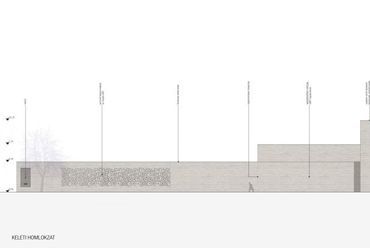

Keleti homlokzat - építész: Szalai László Zoltán

Nyugati homlokzat - építész: Szalai László Zoltán

Hosszmetszet - építész: Szalai László Zoltán

Keresztmetszet - építész: Szalai László Zoltán

Foyer - építész: Szalai László Zoltán

Kültéri vízfelület - építész: Szalai László Zoltán

Ravatalazó belsőépítészet - építész: Szalai László Zoltán

Ravatalozó - építész: Szalai László Zoltán

Kereszt - építész: Szalai László Zoltán

Tégla architektúra - építész: Szalai László Zoltán

Belsőkert - építész: Szalai László Zoltán

Mécsesfal - építész: Szalai László Zoltán

Köszönetnyilvánítás

építész: Szalai László Zoltán

Porból lettünk, porrá leszünk
Épülettervek/Hallgatói terv

Porból lettünk, porrá leszünk

2018.09.18. 10:29
MÉD

Projektinfó

Földrajzi hely:
Békéscsaba

Építészek, alkotók:
Szalai László Zoltán

Serenity krematorium

Tervezés éve:
2018

Stáblista

építész: Szalai László Zoltán

konzulens: Zoltán Erzsébet Szeréna

intézmény: PTE-MIK Tervező építész Msc

MÉD:

Letölthető dokumentumok:

A krematórium olyan ipari épület, melynek nagyon erős szakrális töltete van. Még manapság is sok elutasítás és tévhit lengi körül a témát, Szalai László Zoltán ezt kívánja feloldani tervével. A diplomamunkában az épület, illetve közvetlen környezetének kidolgozásán felül egy egész „nekropolisz" vázlatos víziója is kirajzolja. A terv Breuer Marcell és Wienerberger diplomadíjban részesült.



Témaválasztás

Az elhalálozottakat egyre kisebb arányban temetik el koporsóban, folyamatosan növekszik a hamvasztásos eljárások aránya. Ennek elsősorban a magas sírhely- és temetkezési árak az okai.

Békés megyében évente 5000-5500-an halnak meg, a hozzátartozók nagyjából 70%-ban a hamvasztást választják. A megye lakosságának ehhez jellemzően a debreceni, a ceglédi vagy a szegedi krematóriumok szolgáltatásait kell igénybe venniük, mivel Békésben nem található hamvasztó üzem. Diplomatervemmel erre a problémára keresem a megoldást.



Helyszínválasztás

A tervezés során Békéscsaba - kertvárosi szövetében - már meglévő Lipták András utcai katolikus, és Tabáni evangélikus temetőket, valamint a 101-esek hősi temetőkertjét vizsgáltam. Hosszabb távon ezen egymás mellett fekvő temetők összeolvadását vizionálom, ezért már most szeretnék foglalkozni ennek városépítészeti aspektusaival.


Érkezés - építész: Szalai László Zoltán
9/30
Érkezés - építész: Szalai László Zoltán

Bejárat - építész: Szalai László Zoltán
10/30
Bejárat - építész: Szalai László Zoltán



Nekropolisz

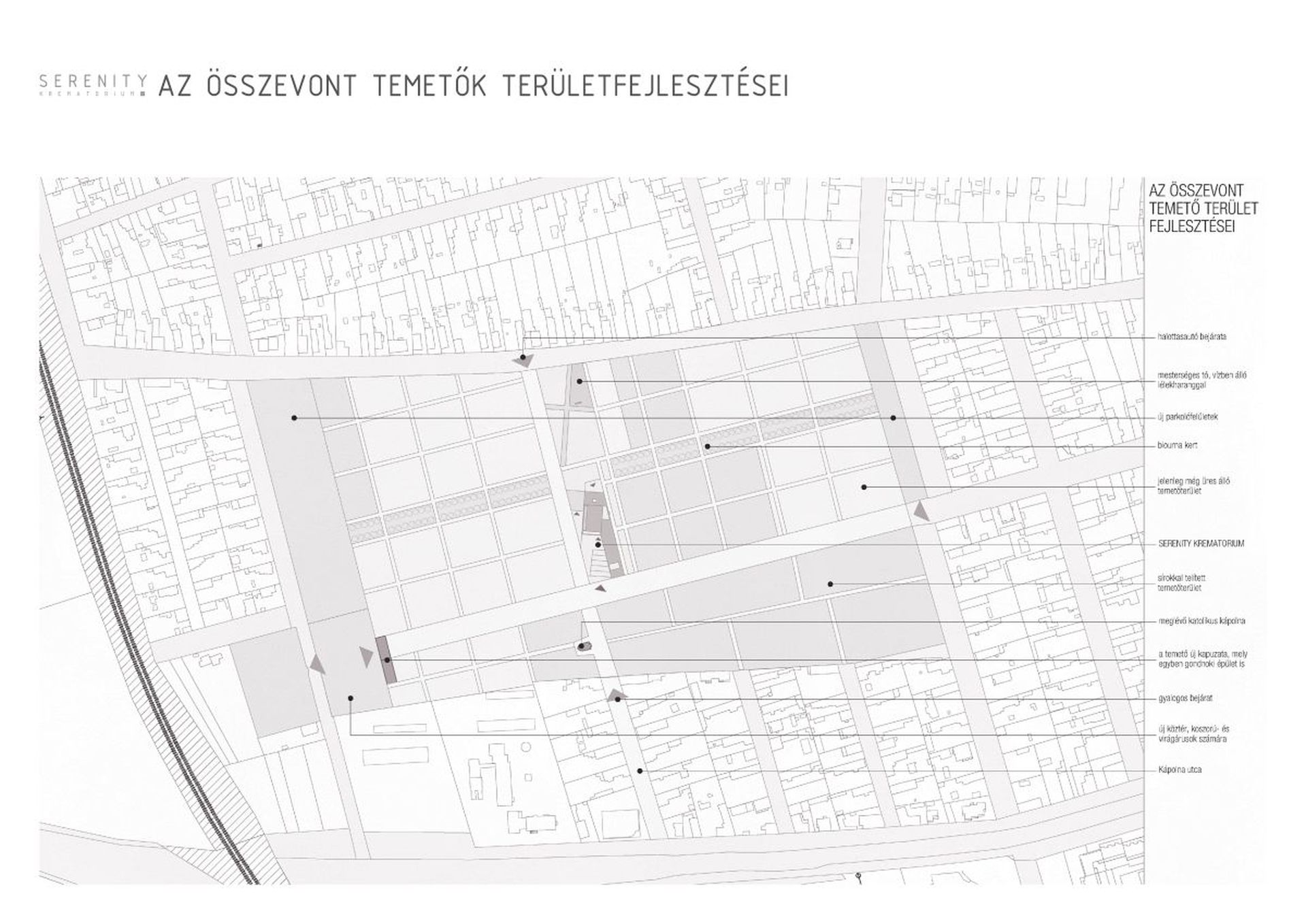

Az összevont temető új bejárati kapuzatot és közteret kap, az így kialakított téren végre a szükséges temetői szolgáltatások is biztosítva lennének (gondnokság, virág- és koszorúárus bódék stb.).

A temető új „fő tengelye" a - bizonyos szakaszán temetői belső úttá váló - Lipták András utca. Erre merőlegesen a Kápolna utca vonalát meghosszabítva egy újabb belső tengelyt jelölök ki. A tervezett krematórium az ezen két út által kialakított kereszteződésben kap helyet. Ahol a Kápolna utca meghosszabítása metszi a déli sort, ott képzelem el a krematórium (halottas)autóforgalmának lebonyolítására szolgáló bejáratot.

A krematórium épületének „hátsó" teréhez szervesen kapcsolódik egy emlékliget, továbbá egy mesterségesen kialakított tó, ahol a hamvak vízbeszórásának lehetőségét is biztosítom. Itt egy lélekharang felállítása is szerepel a koncepcióban, amely a tó vizéből tör elő – szimbolizálva ezzel az élet körforgását. A lélekharang anyagát tekintve vörösfenyőből készül – akárcsak Velence vízben úszó házainak cölöpei.

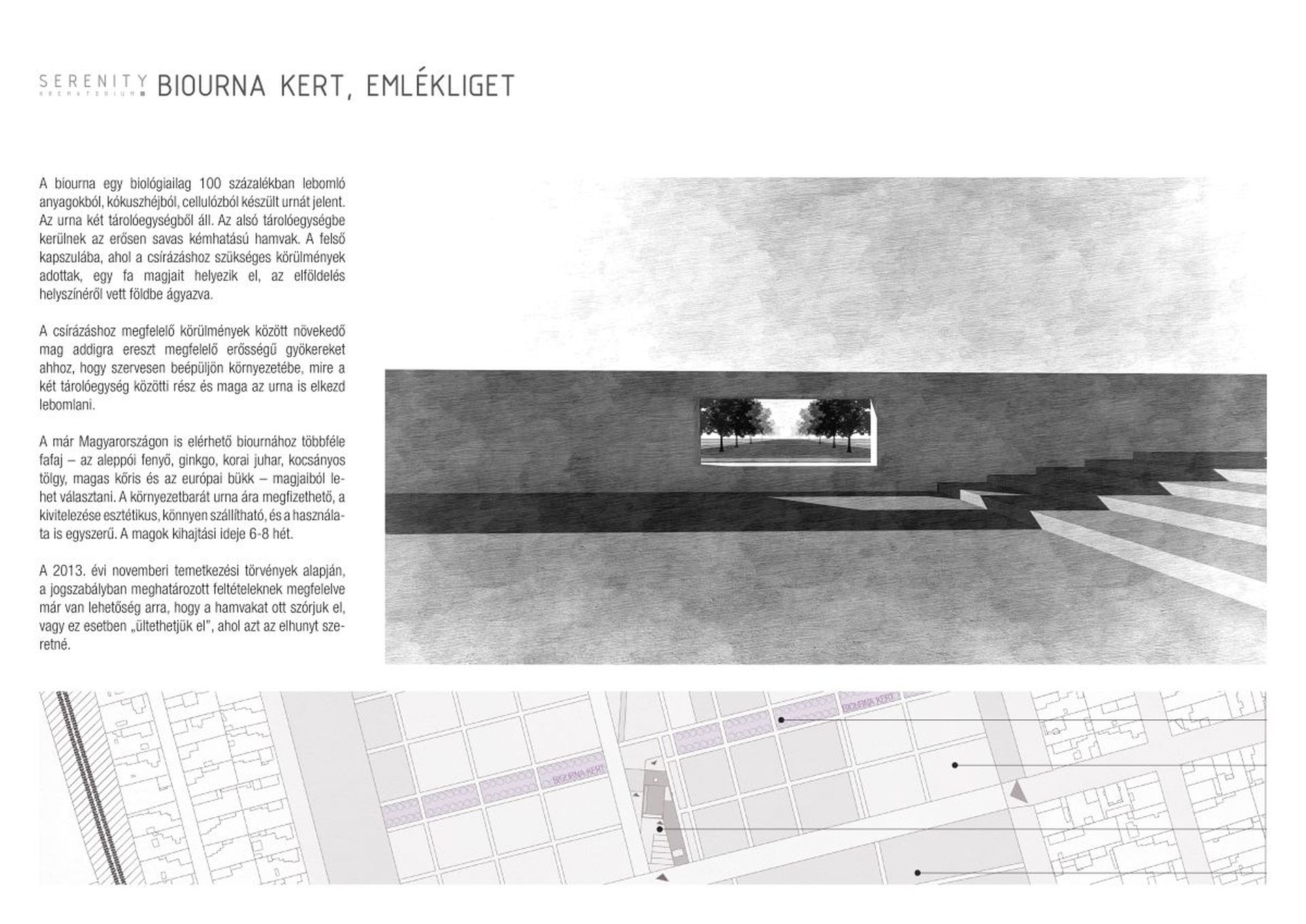

A temető területe továbbá egy urnakerttel is gazdagodik, ahol az „elültetett" biournákból mag hajthat ki és fejlődhet fává, így állítva méltó és élő emléket az elhunytak számára.


Falikút - építész: Szalai László Zoltán
11/30
Falikút - építész: Szalai László Zoltán

Távozás - építész: Szalai László Zoltán
12/30
Távozás - építész: Szalai László Zoltán



Építészeti koncepció

Az épület formája két egymásba metsző hasábból áll: a magasabb tömeg a szertartási, az elnyúló, laposabb a kiszolgáló funkciókat rejti magában. A ravatalozó épülettömege kifordul az épület tengelyéből, ezáltal észak felé történő tájolást biztosít a teremnek.

A természetes világításról „perforáltan" rakott téglaburkolat mögött megbúvó üvegfalak, belső átrium, illetve felülvilágítók gondoskodnak. Az épület tömegébe integráltan egy fedett-nyitott kolumbárium és mécsesfal, egy szabadtéri urnafal, továbbá egy falikút is kerül.

A vízfelület mint az élet körforgását szimbolizáló elem, a kolumbáriumhoz kapcsolódóan is megjelenik. Ezen kültéri medence pontosan a pinceszinti gépészeti helyiség fölött helyezkedik el. Az épület funkciójából adódóan a gépészeti berendezéseknek folyamatosan, egész évben működniük kell, és ezek „hulladékhőjét" hasznosítva a medence is üzemeltethető - az időjárástól és a kinti hőmérséklettől függetlenül.



Foyer - építész: Szalai László Zoltán
21/30
Foyer - építész: Szalai László Zoltán

Kültéri vízfelület - építész: Szalai László Zoltán
22/30
Kültéri vízfelület - építész: Szalai László Zoltán



Az épület működése

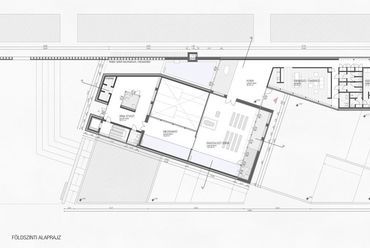

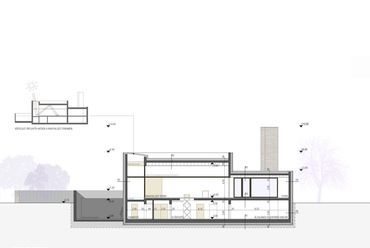

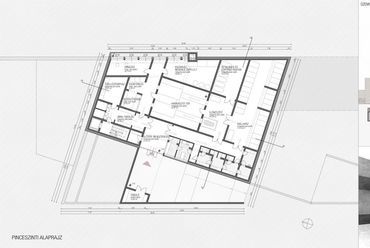

A krematórium lapostetős épülete földszintből és részben alápincézett szintből áll. A földszinten kapnak helyet a ravatalozási és urna átvételi funkciók, míg a pincében az üzemi rész. Az üzemi és hozzátartozói útvonalak szétválnak.

A hozzátartozói bejárat látszóbeton francialépcsőt kapott, ez az ún. “elcsendesedés lépcsője". A mozgássérültekre való tekintettel itt egy gyalogos rámpa is rendelkezésre áll. A halottas autó - ettől vizuálisan elválasztottan - egy talajszint alá benyúló rámpán éri el a pinceszintet. A holttesteknek a halottas autóból történő kivétele egy fedett-nyitott tér alatt történik.

Az épület súlypontjában a ravatalozó található. A terem ékessége a beltéri vízfelület, amely a reflektív hatása révén a felülvilágítón át érkező – irányított - napsugarakat visszaveri, ezáltal különleges fényjátékot hoz létre a mennyezeten. A végső búcsút követően, a hagyományos koporsós temetések hangulatát felidézve, a koporsót egy hidraulikus rendszer engedi le a pinceszintre, ahol majd megkezdődik a hamvasztás.

A ravatalozó terem mellett egy megtekintő helyiség is található, melynek üvegén keresztül igény esetén megtekinthető a koporsó kemencébe helyezése. Amennyiben pedig a hozzátartozó szeretné megvárni a hamvasztási folyamat végét és személyesen átvenni az urnát, erre az átvevő helyiség ad lehetőséget. Ezen terem sarkában imahely, illetve sirató fülke is helyet kapott.



Ravatalozó - építész: Szalai László Zoltán
24/30
Ravatalozó - építész: Szalai László Zoltán

Kereszt - építész: Szalai László Zoltán
25/30
Kereszt - építész: Szalai László Zoltán



Megjelenés

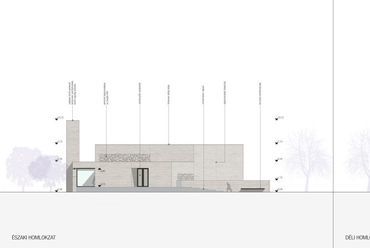

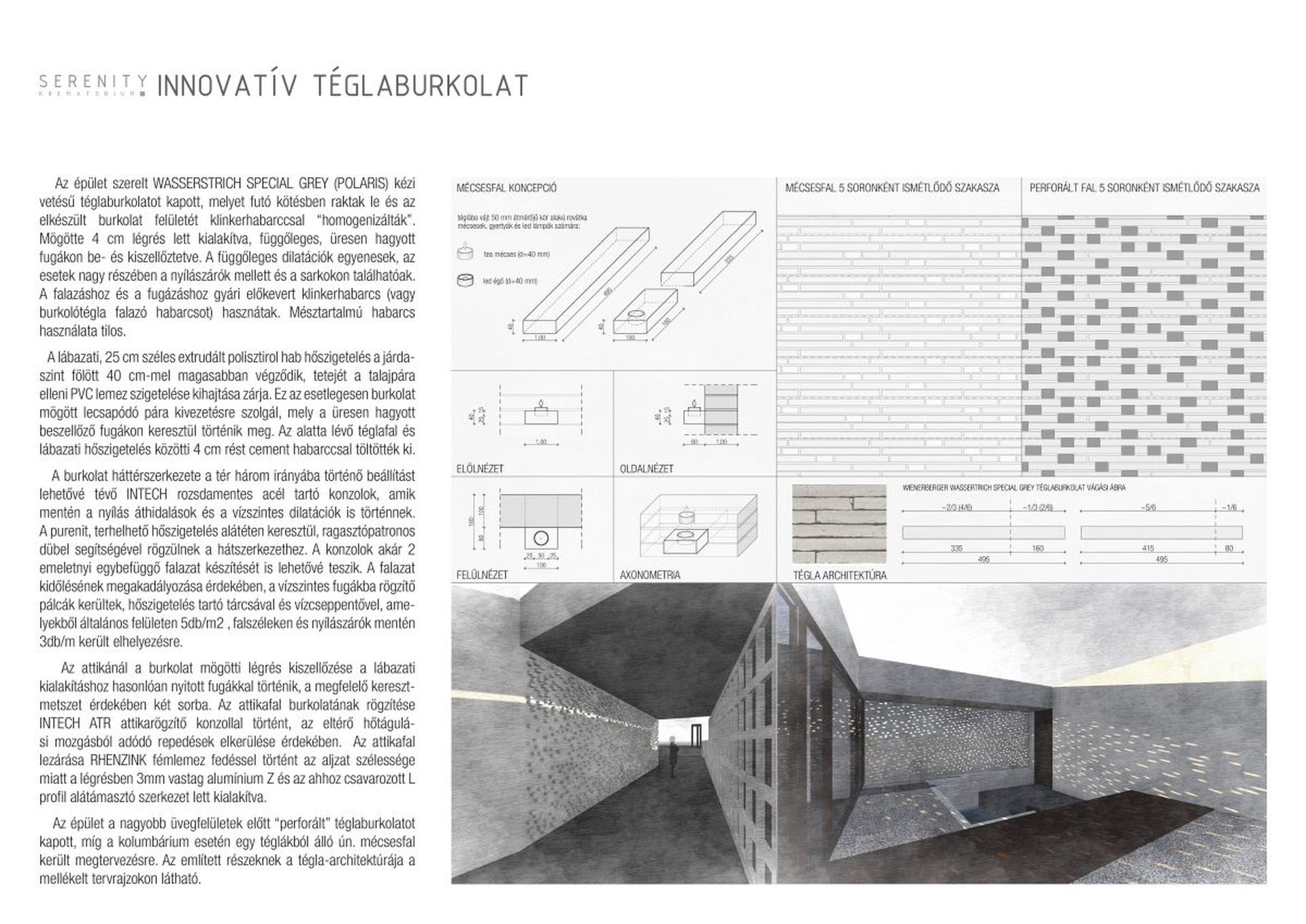

Az épület homlokzatburkolatának anyagválasztásában szerepet játszott, hogy minél időtállóbb legyen, illetve szépen öregedjen a felülete. Mivel Békéscsabán jó minőségű agyagbánya található, ezért a homlokzatokat téglával borítottam. Választásom egy szürke színű, római tégla arányú klinker téglára esett - a semleges színe és az archaizáló megjelenése okán. Az épületen igyekeztem megmutatni a különböző tégla architektúrákban rejlő szépségeket, amely leginkább a „mécsesfalban" csúcsosodik ki.

Az épület különálló, robosztus kéménye a régi idők krematóriumainak megjelenését idézi. Kialakítása nem pusztán „dizájnelemként" szolgál, hanem ez a szélesebb keresztmetszetű vasbeton kürtőszerkezet rejti magában a kéményeket, a szellőzőcsöveket és a kültéri egységeket is egyaránt. Ezen kialakításnak köszönhetően elérhető az, hogy a gépészeti elemek ne törjék meg az épület homogén megjelenését.

Szalai László Zoltán



Belsőkert - építész: Szalai László Zoltán
27/30
Belsőkert - építész: Szalai László Zoltán

Mécsesfal - építész: Szalai László Zoltán
28/30
Mécsesfal - építész: Szalai László Zoltán



Felhasznált irodalom

  • http://krematorium.hu/budapesti-hamvaszto/
  • http://mek.niif.hu/02100/02152/html/07/73.html
  • http://365.reblog.hu/biourna-az-egyre-nepszerubb-oko-temetkezesi-forma
  • http://www.frazerconsultants.com/2016/06/12-unique-things-to-do-with-your-loved-ones-ashes/
  • Központi Statisztikai hivatal kimutatásai
  • Székely László hamvasztó mester elbeszélései
  • Illusztrációk forrásai:
  • https://static.regon.hu/ma/2017/11/bcs.jpg
  • http://visitbekescsaba.com/wp-content/uploads/2018/02/bekescsaba.jpg
  • http://www.bekesvidek.hu/download.fcgi/1441_2_1_Bekescsaba_belvarosa_este.jpg
  • http://www.frazerconsultants.com/2016/06/12-unique-things-to-do-with-your-loved-ones-ashes/
  • http://cathrineertmann.tumblr.com
