Prizmaház
Épülettervek/Lakóépület

Prizmaház

2011.07.07. 09:51
MÉD

Hazánkban is egyre több alacsony energiafelhasználású épület koncepciója lát napvilágot. Csongrádi János és Kothenc Ervin Budára tervezett társasháza energiahatékony épületszerkezetekkel és gépészettel igyekszik elérni ezt a kitűzött célt. A külső meghatározó elemei a nagyméretű, eltolható árnyékolók, amelyek az esztétika mellett a belső terek kedvező komfortját is elősegítik.

Tervezési program

Az egyedi adottságokkal rendelkező telekre egy magas klíma-, és energiatakarékos osztályba sorolandó, öt lakásból álló társasházat kívánunk építeni. A beépítés módját illetően a telekszomszédságban található pince+földszintes épülethez ikresen csatlakozunk, az utca felőli homlokzati síkját folytatva, nagyjából a meglévő épület szélességében. A fedett gépkocsi tárolást a pincében oldjuk meg, amelynek padlószintje 34 cm-rel a Budenz utca szintje alá kerül. Itt kap helyet az épület központosított fűtő, frisslevegő-utánpótló és léghőcserélő berendezése, amely a fűtést-hűtést-szellőztetést és a melegvíz-ellátást is hivatott biztosítani. A hatásfokát a tetőn elhelyezett és a rendszerbe integrált szolár-panelek fogják javítani, ezzel tovább csökkentve az épület eleve is közvetett széndioxid-kibocsátását. A szellőztető berendezés központi ki-, és befúvással működik, lakásonkénti szabályzással ellátva. Kiegészítő fűtésként szintén központosított kondenzációs gázkészüléket helyezünk el, amelynek teljesítménye az előzetes számítások alapján nem haladja meg a 18 kW-ot.



Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
1/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
2/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
3/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
4/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
5/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

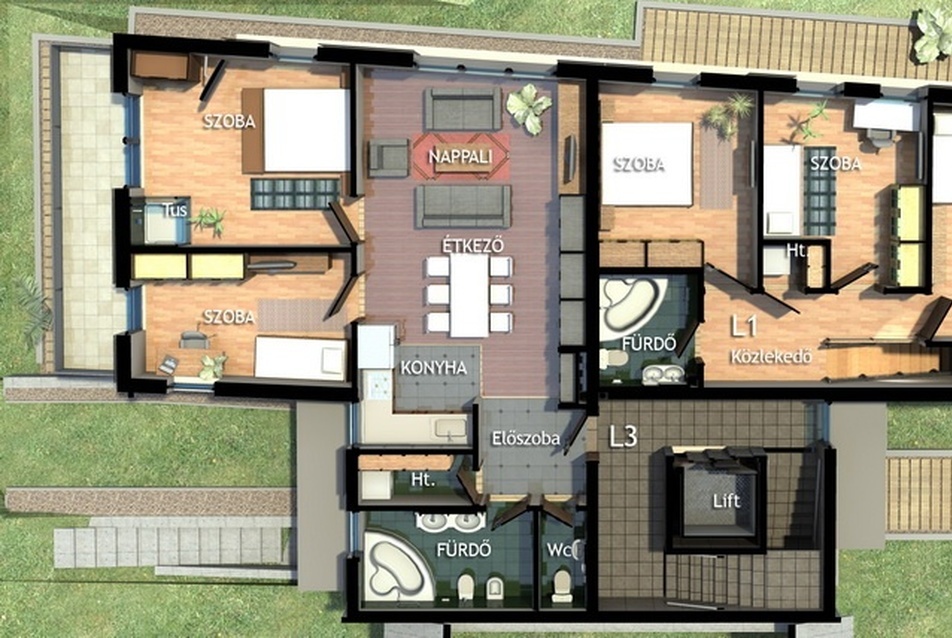

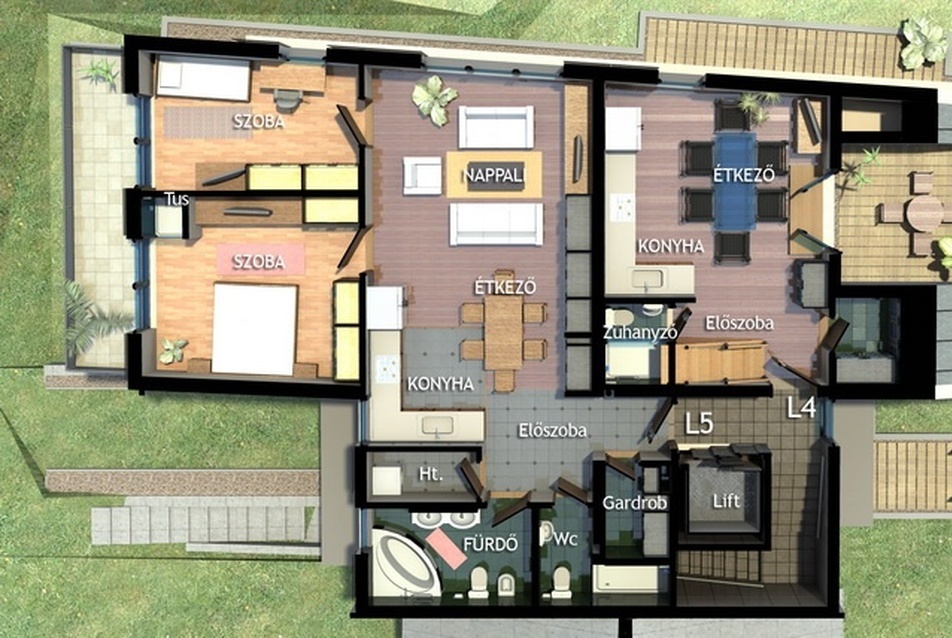

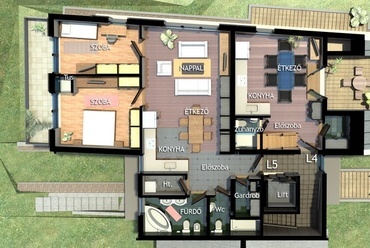

A pincéből vasbeton szerkezetű lépcsőn, illetve lifttel juthatunk a földszintre és az emeleti szintekre. A földszinten két lakás (az 1-es és 2-es jelű) kapott helyet, közvetlen kertkapcsolattal és saját használatú telekrésszel. Az 1-es számú lakás kétszintes. Az I. emeleten szintén az 1-es lakás második szintje és a 3-as lakás található. A II. emeleten az 5-ös és 4-es számú lakás található, a 4-es lakás kétszintes, hozzá tartozik a tetőtér is. A lakások számának, alapterületének és elrendezésének kialakításakor elsősorban az élhetőségi, értékállósági és a helyszín elhelyezkedéséből fakadó követelményeknek kívántunk megfelelni.

Az épület szerkezetét tekintve vasbeton szerkezetű, vasbeton falakkal és födémekkel, amely így ellenállóbbá lehet a talajmozgásokkal szemben. A külső termikus burok falazati rendszerét a ProKoncept hőszigetelt bennmaradó zsaluzat alkotja vázkitöltő falként, 10 cm külső hőszigeteléssel, 15 cm teherhordó betonmaggal, és 5 cm belső hőszigeteléssel, amely így optimálissá teszi az épület hő-energetikai háztartását, és lehetővé teszi az úgynevezett „Klímastop" alacsony széndioxid-kibocsátású épületek ideológiájának térhódítását.



Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
6/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
7/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
8/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

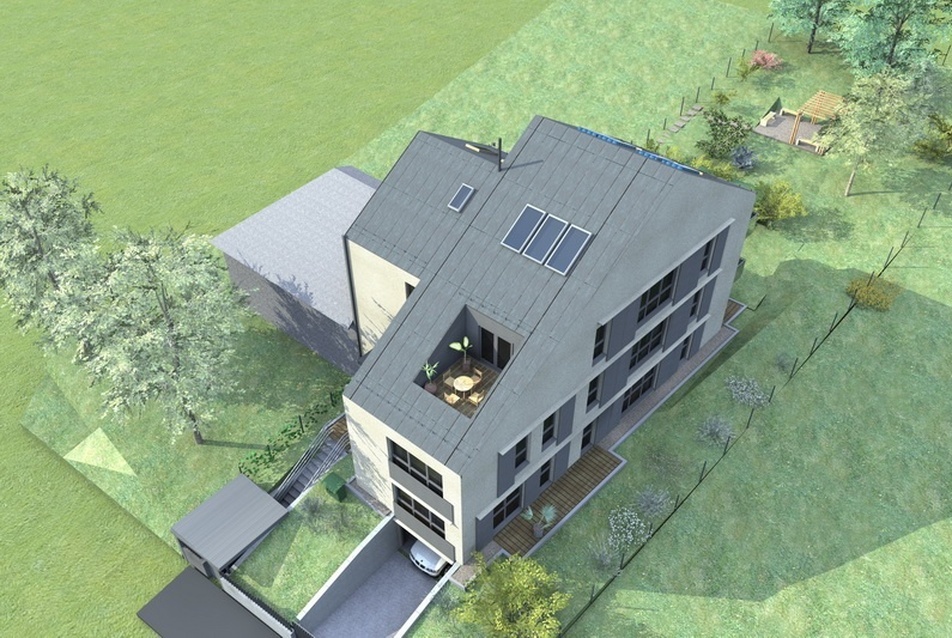

A forma

Az épület formájával igyekeztük ellensúlyozni, illetve kihasználni az egyedi telepítés adottságait. Dinamikus, de visszafogott homlokzatokat terveztünk. Az eltolható árnyékolók használatuk során folyamatosan változó megjelenést biztosítanak a déli és nyugati benapozott oldalaknak. A sínen csúszó árnyékolók anyagául választott Resopal HPL lemezek környezetbarát technológiával készülnek, antracit színben. A homlokzati síkokon kapart vékonyvakolatot alkalmazunk tojáshéj színben. A tetőfedést antracit színű, korcolt titáncink lemezfedéssel oldjuk meg, külső ereszcsatornával. Az antracit színű Resopal burkoló panel az északi, utcafronti homlokzaton is megjelenik a franciaerkélyek korlátjaként, valamint a bejárati ajtó mellett, a homlokzatot is védő burkolatként.



Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
24/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
9/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
10/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
11/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
12/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
13/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
14/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
15/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
16/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
17/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
18/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
19/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
20/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
21/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
22/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin

Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin
23/24
Prizmaház, 5 lakásos lakóépület, vezető tervezők: Csongrádi János, Kothenc Ervin





Szerkezetek

A ház pincefala 20 cm vízzáró monolit vasbeton fal, a földszinttől a külső falak hőszigetelt vasbeton pillérvázas falak, vázkitöltő falként ProKoncept PKC 30-as rendszerrel. A lakásokat elválasztó és a lakások és a lépcsőház közti falak 25 cm vastag Silka mészhomoktéglából készülnek. A tetőtér kedvező hőháztartását a 15 cm vasbeton ferde födém biztosítja, megfelelő hőszigeteléssel ellátva. A válaszfalak AlbaGipsz üreges elemekből készülnek, 10 cm vastagságban. A külső homlokzati nyílászárók műanyag szerkezetűek, 3 rétegű hőszigetelő üvegezéssel. A belső ajtók tömör fa ajtók, a tűzgátló ajtók a tűzvédelmi leírás alapján. A garázsajtó fémszerkezetű szekcionált perforált ajtó. Az árnyékolókat vezető fém sínek a tűzgát szerepét is ellátják. A délnyugati homlokzat erkélyeit edzett üveglapokkal burkoljuk, a korlátok rozsdamentes acél anyagúak.


Prizmaház, 5 lakásos lakóépület
vezető tervezők: Csongrádi János, Kothenc Ervin
tervezés éve: 2010
nettó szintterület: 698 m2
telekterület: 946 m2
megrendelő/építtető: Klímastop Kft., Törökbálint
egyéb adatok: engedélyezési terv
