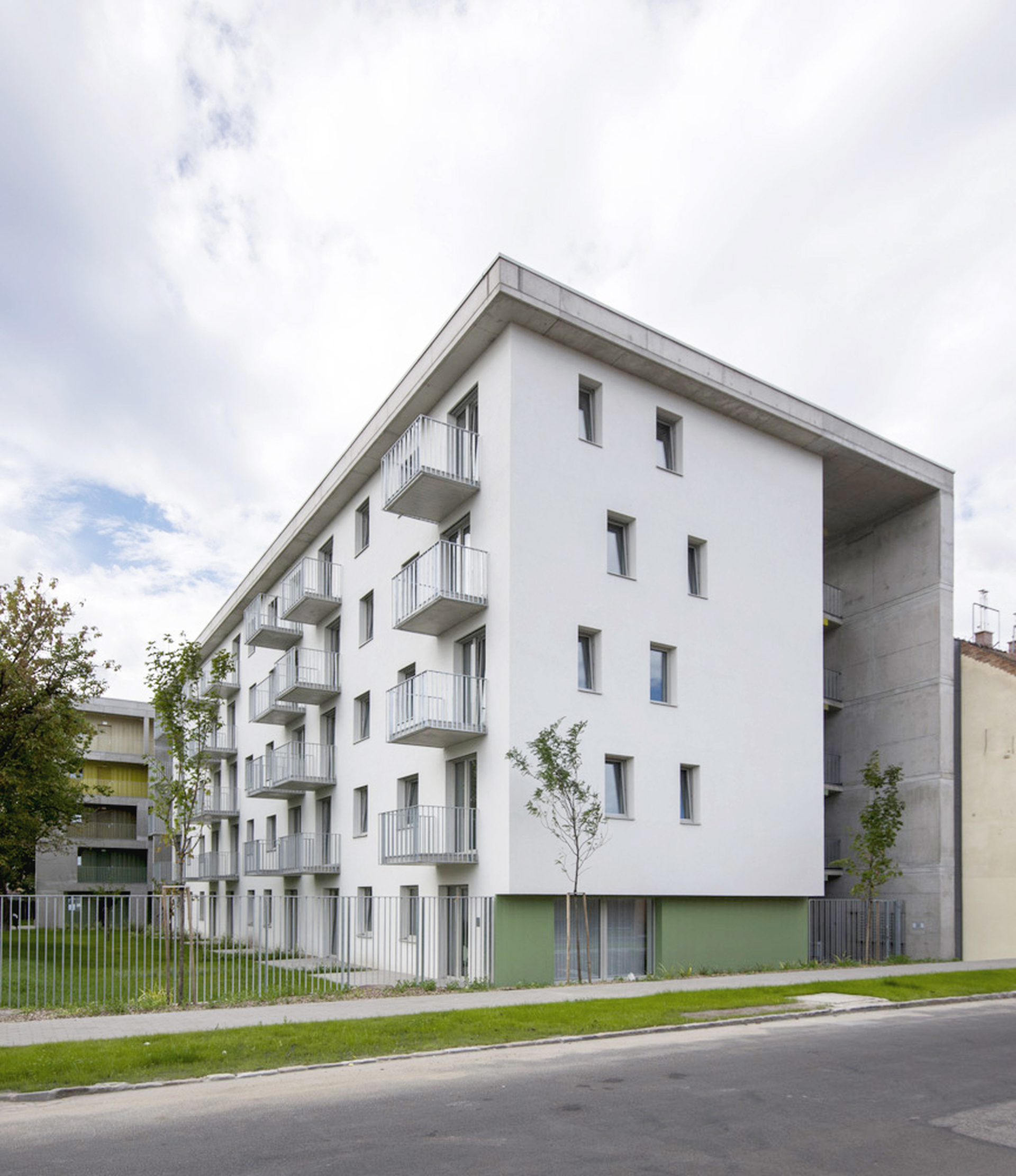

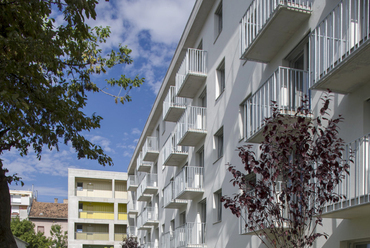

Zsinór utcai homlokzat. Fotó: Batár Zsolt

Oldalkert. Fotó: Batár Zsolt

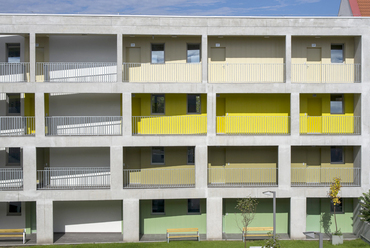

Belső kert. Fotó: Batár Zsolt

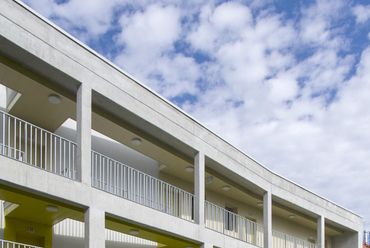

Belső kertre nyitott közlekedő. Fotó: Batár Zsolt

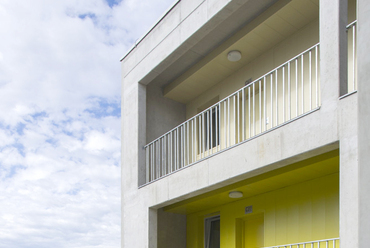

Nyitott közlekedő részlet. Fotó: Batár Zsolt

Nyitott közlekedő- Fotó: Batár Zsolt

Hidakkal összekapcsolt épületszárny és közlekedő. Fotó: Batár Zsolt

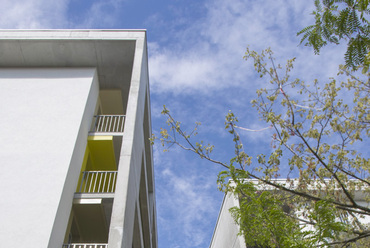

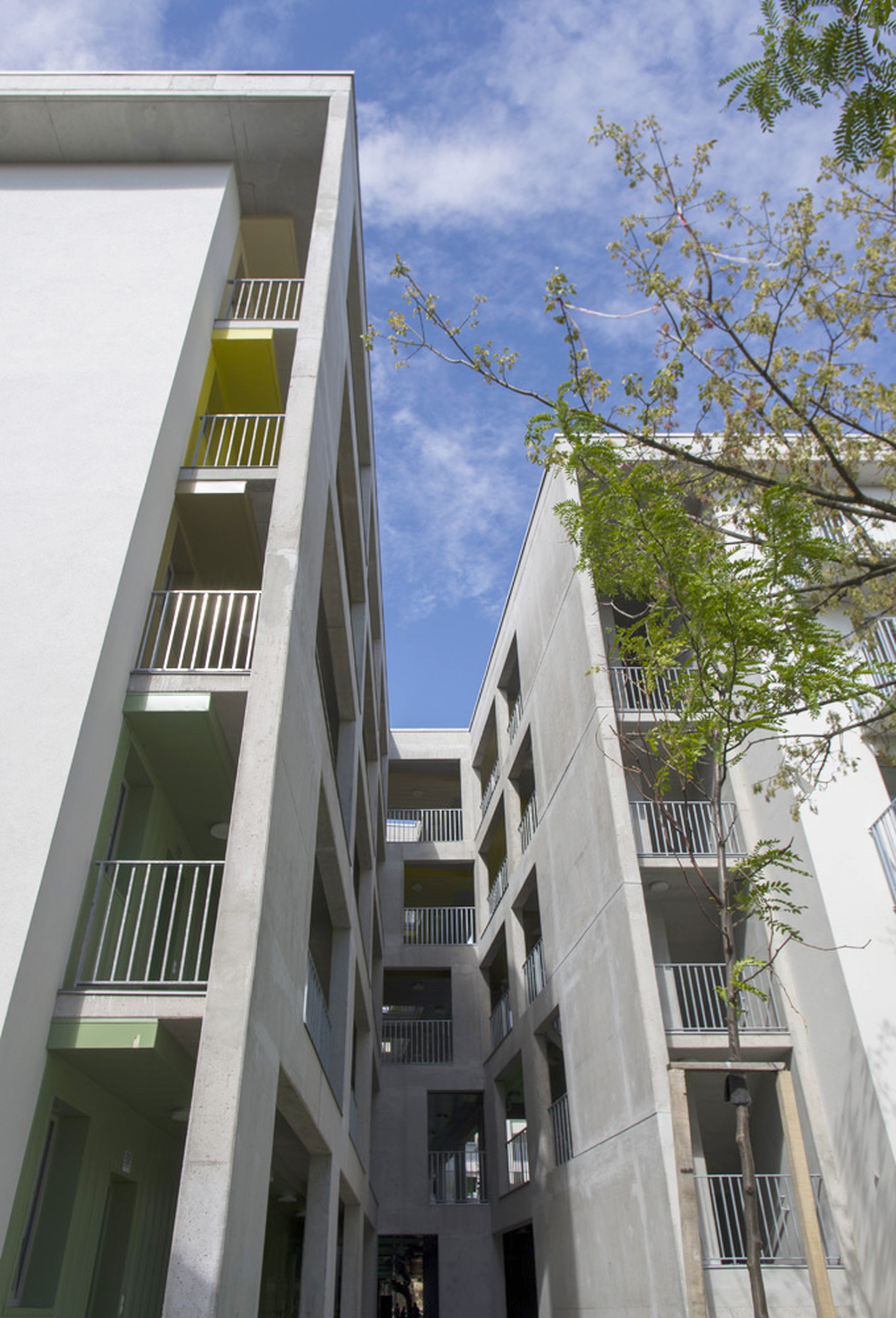

Látvány a nyitott közlekedőről.Fotó: Batár Zsolt

Szintek és színek. Fotó: Batár Zsolt

Összefonódó épületszárnyak. Fotó: Batár Zsolt

TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária

TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária

TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária

fischer TermoZ SV II Ecotwist. Forrás: Fischer Hungária

?>
Zsinór utcai homlokzat. Fotó: Batár Zsolt
?>
Oldalkert. Fotó: Batár Zsolt
?>
Belső kert. Fotó: Batár Zsolt
?>
Belső kertre nyitott közlekedő. Fotó: Batár Zsolt
?>
Nyitott közlekedő részlet. Fotó: Batár Zsolt
?>
Nyitott közlekedő- Fotó: Batár Zsolt
?>
Hidakkal összekapcsolt épületszárny és közlekedő. Fotó: Batár Zsolt
?>
Látvány a nyitott közlekedőről.Fotó: Batár Zsolt
?>
Szintek és színek. Fotó: Batár Zsolt
?>
Összefonódó épületszárnyak. Fotó: Batár Zsolt
?>
TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária
?>
TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária
?>
TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária
?>
fischer TermoZ SV II Ecotwist. Forrás: Fischer Hungária
1/14

Zsinór utcai homlokzat. Fotó: Batár Zsolt

Oldalkert. Fotó: Batár Zsolt

Belső kert. Fotó: Batár Zsolt

Belső kertre nyitott közlekedő. Fotó: Batár Zsolt

Nyitott közlekedő részlet. Fotó: Batár Zsolt

Nyitott közlekedő- Fotó: Batár Zsolt

Hidakkal összekapcsolt épületszárny és közlekedő. Fotó: Batár Zsolt

Látvány a nyitott közlekedőről.Fotó: Batár Zsolt

Szintek és színek. Fotó: Batár Zsolt

Összefonódó épületszárnyak. Fotó: Batár Zsolt

TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária

TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária

TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária

fischer TermoZ SV II Ecotwist. Forrás: Fischer Hungária

 Biztonságos rögzítés homlokzati szigetelőanyagokhoz
Technológia

Biztonságos rögzítés homlokzati szigetelőanyagokhoz

2021.12.07. 13:50

Cikkinfó

Támogatott tartalom

Földrajzi hely:
Magyarország, Budapest

Építészek, alkotók:
Nagy Csaba, Pólus Károly, Archikon

Cég, szervezet:
Fischer Hungária

Termék, technológia:
homlokzat, Rögzítéstechnika

2014-ben készült el az Archikon építésziroda tervei alapján a Nívódíjjal és a FIABCI-díjjal is elismert százlakásos passzívház Budapest XIII. kerületében, amelynek a kivitelezése során süllyeszthető fischer SV II Ecotwist dübeleket használtak.

A Zsinór és a Jász utca sarkán épült, magyar és közép-európai léptékben is úttörő passzívház egy hagyományos, függőfolyosós rendszerben értelmezte újra Nagy Csaba és Pólus Károly tervezők. Az épület megfelel a német „Darmstadt Passivhaus Institut" minősítési rendszer által előírt „passzívház" kritériumoknak. A három épületrészből álló komplexumban összesen 100 darab 40-60 négyzetméteres, erkélyes lakást terveztek. Az épületet 30 cm vastag hőszigeteléssel rendelkező termikus burok veszi körbe, amely nem tartalmaz hőhidat, a hőveszteség ezáltal elenyésző mértékű.

Az épület hőenergia-szükségletét talajszondás víz-víz hőszivattyúk biztosítják, valamint a kivitelezés során energiatakarékos villamos berendezéseket, készülékeket és világítótesteket építettek be. A vízszintes közlekedő rendszer az épületek által körbefogott belső udvar köré szerveződik pillérekkel és hidakkal tagolt oldalfolyosóval. A vertikális közlekedőegység az épületek között kapott helyet, így a lakások bevilágítása természetes fénnyel történik, az egyes helyiségek pedig átszellőztethetők. A szigetelés rögzítéséhez 162 mm hosszú fischer TermoZ SV II ecotwist dübeleket használtak, amely univerzális és költséghatékony megoldást nyújtott a kivitelezés során.

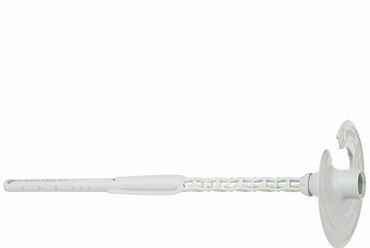

TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária
11/14
TermoZ SV II Ecotwist dübel. Forrás: Fischer Hungária



Minden szigeteléssel elbír

A fischer SV II Ecotwist dübel legfontosabb előnye, hogy minden építőanyagnál egységes rögzítési mélységben, illetve bármekkora vastagságú szigetelőanyaghoz és teherhordó szerkezethez alkalmazható, amivel jelentős költségeket, időt és tárolási helyet takaríthatunk meg. A biztonságos tartást az ETA engedély garantálja. A százlakásos passzívház kivitelezésénél a 400 mm vastagságú szigeteléshez rövidebb, 162 mm hosszúságú fischer TermoZ SV II ecotwist dübeleket használtak, amelyek jelentősen csökkentették a teljes szigetelési rendszer bekerülési árát.

Az SV II Ecotwist dübel egy szürke szárból, csavarból és egy szigeteléstartó tányérból áll, ami finoman becsavarodik a szigetelőanyagba. Így nem a homlokzati felületen fogja meg a szigetelőanyagot, hanem mélyen a szigetelőlap belsejébe tekerhető be és 70 mm-rel a teherhordó falazat előtt áll meg. Ideális megoldás lépésálló homlokzati szigetelőanyagok (100 - 400 mm-ig), pl. polisztirol táblák, homogén ásványgyapot táblák biztonságos rögzítésére beton, üreges tégla, tömör könnyűbeton és pórusbeton esetén.

A fischer SV II Ecotwist dübel működését és innovációját az alábbi videó szemlélteti:
