A kreatív építészeti tervezést is támogatja a fischer ACT-rendszere
Technológia

A kreatív építészeti tervezést is támogatja a fischer ACT-rendszere

2021.10.11. 13:59

Cikkinfó

Támogatott tartalom

Földrajzi hely:
Magyarország, Debrecen, Hévíz, Budapest

Cég, szervezet:
Fischer Hungária

Termék, technológia:
Rögzítéstechnika

Címkék:
fischer, homlokzat, rögzítéstechnika

A fischer által kínált ACT (Advanced Curtain Wall Technique) rejtett pontmegfogású rendszer építészeknek, tervezőknek nyújt innovatív, magas színvonalú, all-inclusive rendszert szellőztetett homlokzati rendszerekhez, emellett műszaki és gazdaságossági előnyökkel is bír.

A működés lényege, hogy a homlokzati lapot a hátsó oldaláról megfúrják, így egy hátsó kúpos furatot képeznek, ami az alja felé szélesedik (a bemeneti nyílás általában 11 mm-es, az alsó rész pedig 13,5 mm). Ezek különböző rögzítési mélységekkel bírnak a lapok fajtájától függően.

A rendszer előnye, hogy teljesen homogén homlokzatot eredményez, az illesztéseknél láthatatlanok maradnak a rögzítőelemek. Lehetőséget ad nagy lapok használatára, mert nem a panelek szélén van a fogáspont, hanem egynegyed-kétnegyed-egynegyedes osztásban, így a homlokzati lapok feszültségi ábrája kisimul.

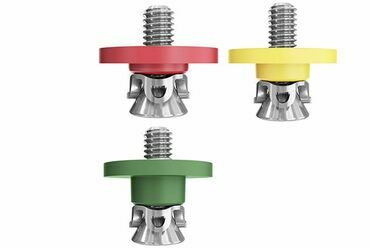

Zykon-panelhorgony FZP II T PA. Forrás: Fischer Hungária
19/19
Zykon-panelhorgony FZP II T PA. Forrás: Fischer Hungária

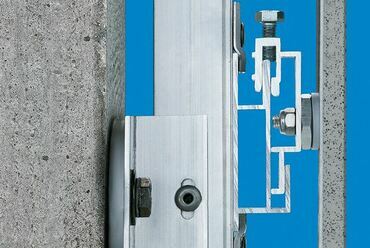

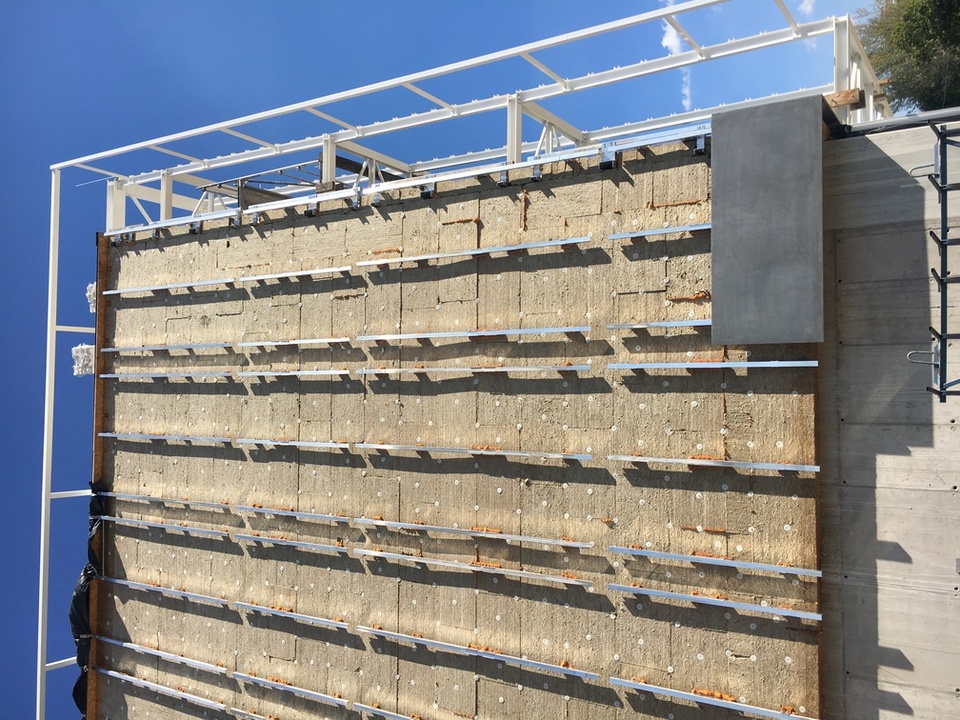

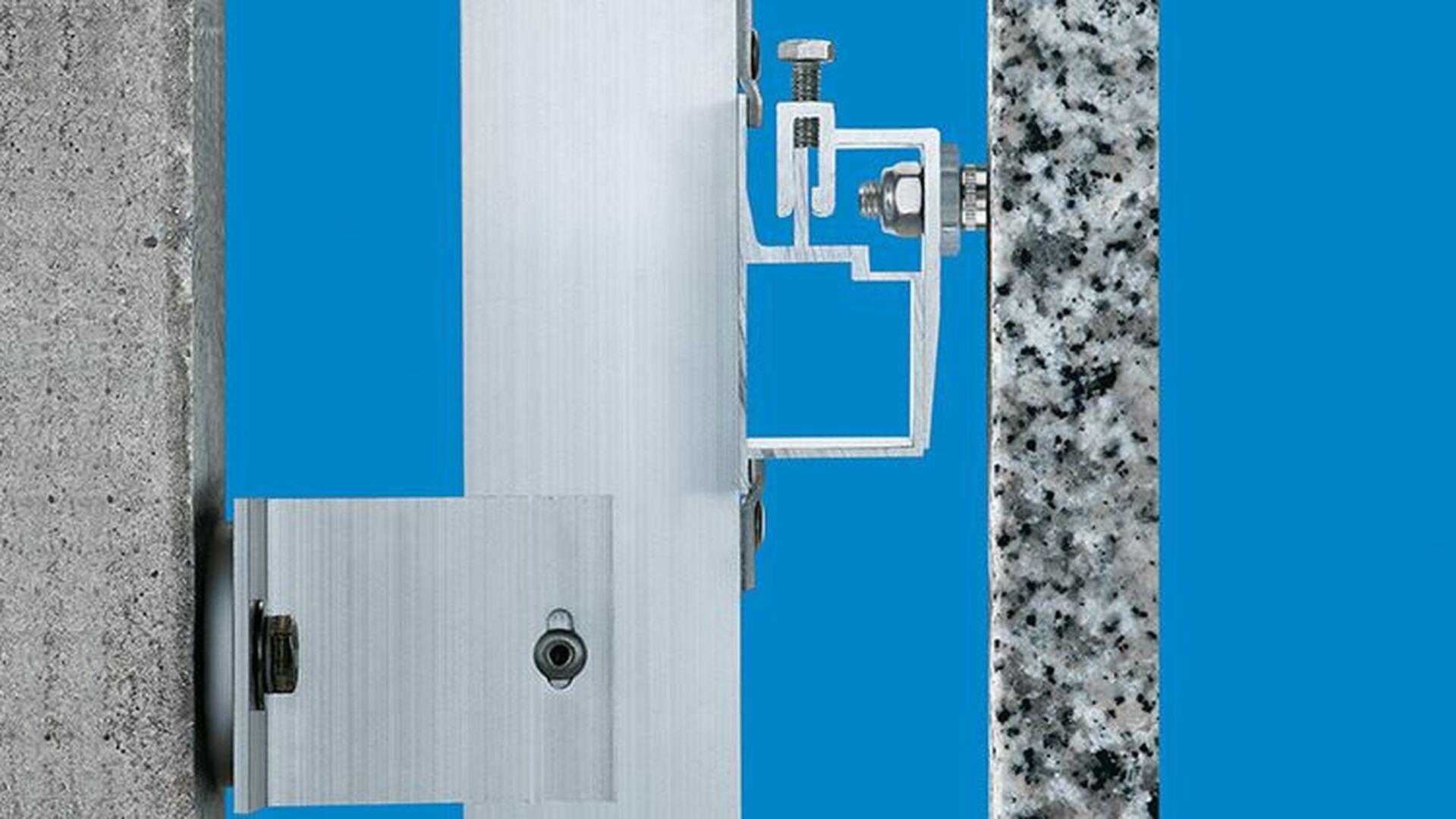

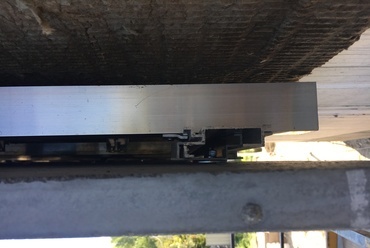

Az ACT rendszer magában foglalja az FZP II fischer ZYKON dübelt és egy teljes, alumínium háttérszerkezetet is. Mindez lehetővé teszi akár 20 mm vastag homlokzati terméskő panelek és 8, illetve 10 mm-es vastagságú ESG és TVG üvegtáblák rögzítését is, amelyeknek fajtánként más és más az engedélyezett terhelhetősége, ugyanakkor a technológiával többszörös maximális terhelhetőségi értékek érhetők el, mint a hagyományos rögzítések esetén.

További előny, hogy a panelek cseréje egyszerű: ha egy homlokzati lap tönkremegy, elegendő csupán a törött elemet kiszedni, a műhelyben előkészített elemet pedig visszaakasztani a helyére, illetve ha a homlokzat mögött bármilyen gépészet, elektronika fut, ami karbantartásra szorul, akkor csak leemelik, majd a munka végeztével visszaakasztják az érintett lapot. Összességében is elmondható, hogy a beszerelés nagyon gyorsan megy az üzemben való előkészítés után. A fischer helyszíni tanácsadást is vállal, a tervezéstől a kivitelezésig végig kísérik az adott projektet.

Forrás: Fischer Hungária
16/19
Forrás: Fischer Hungária

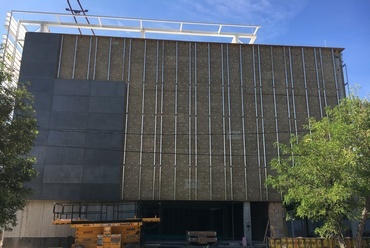

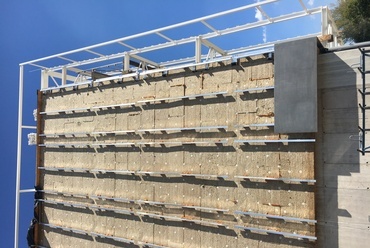

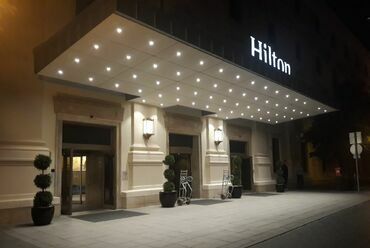

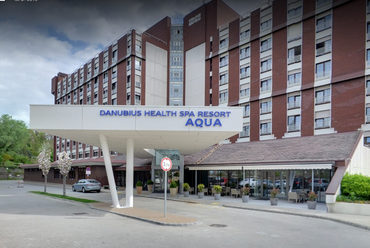

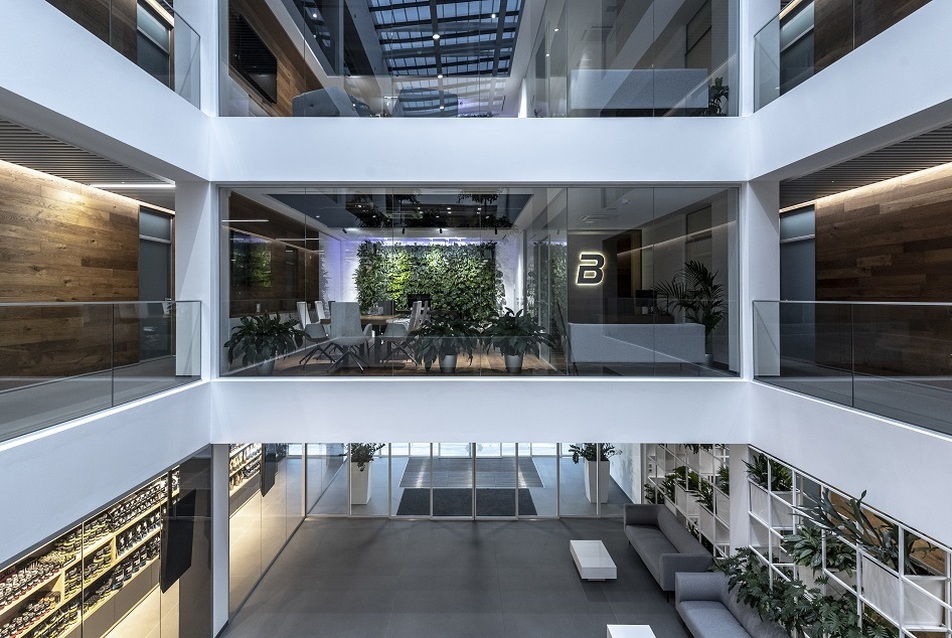

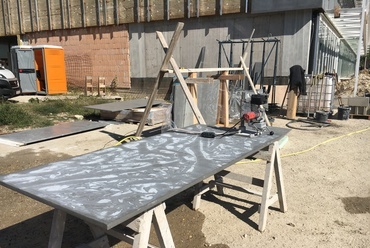

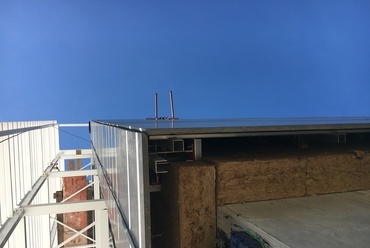

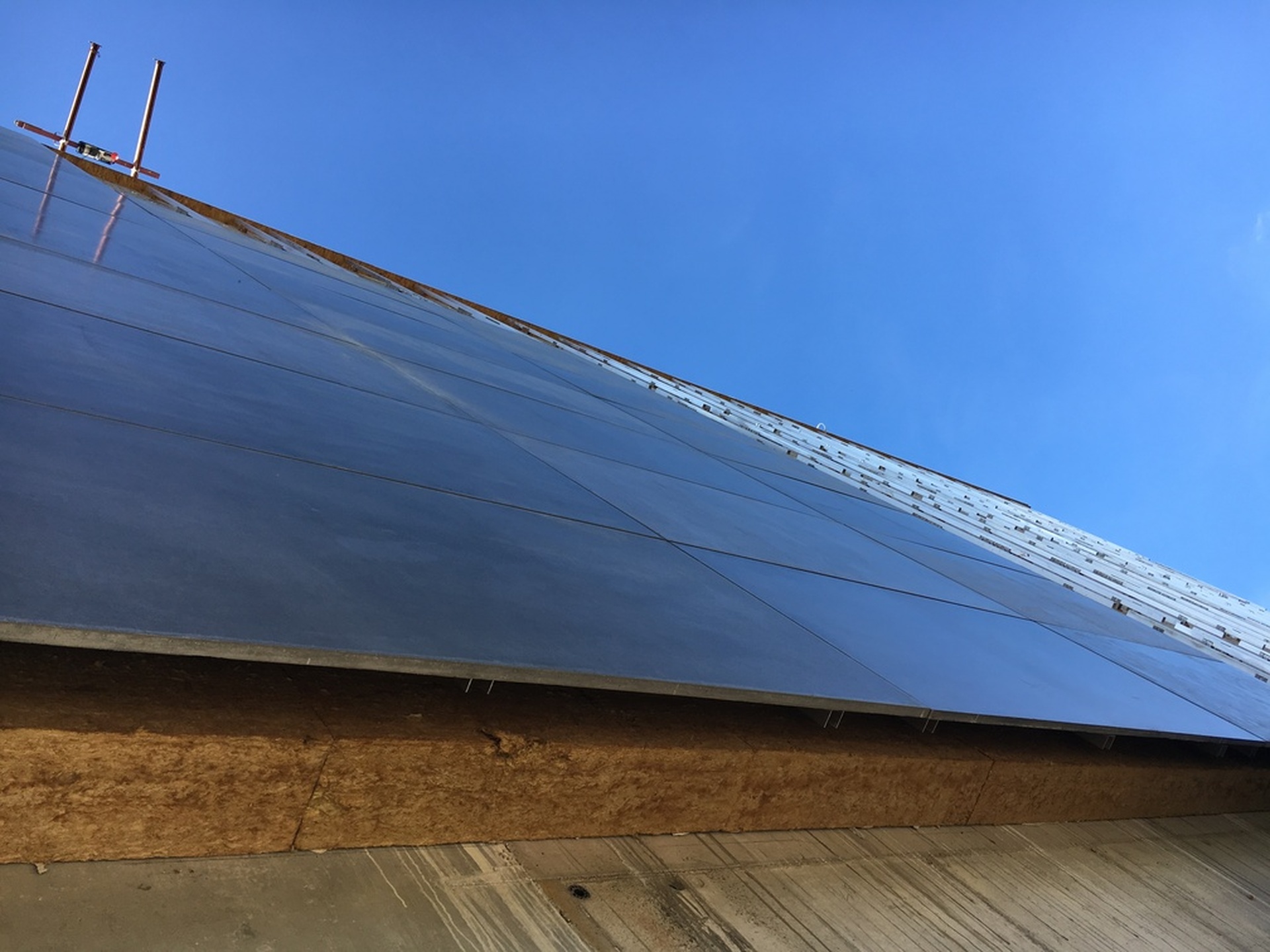

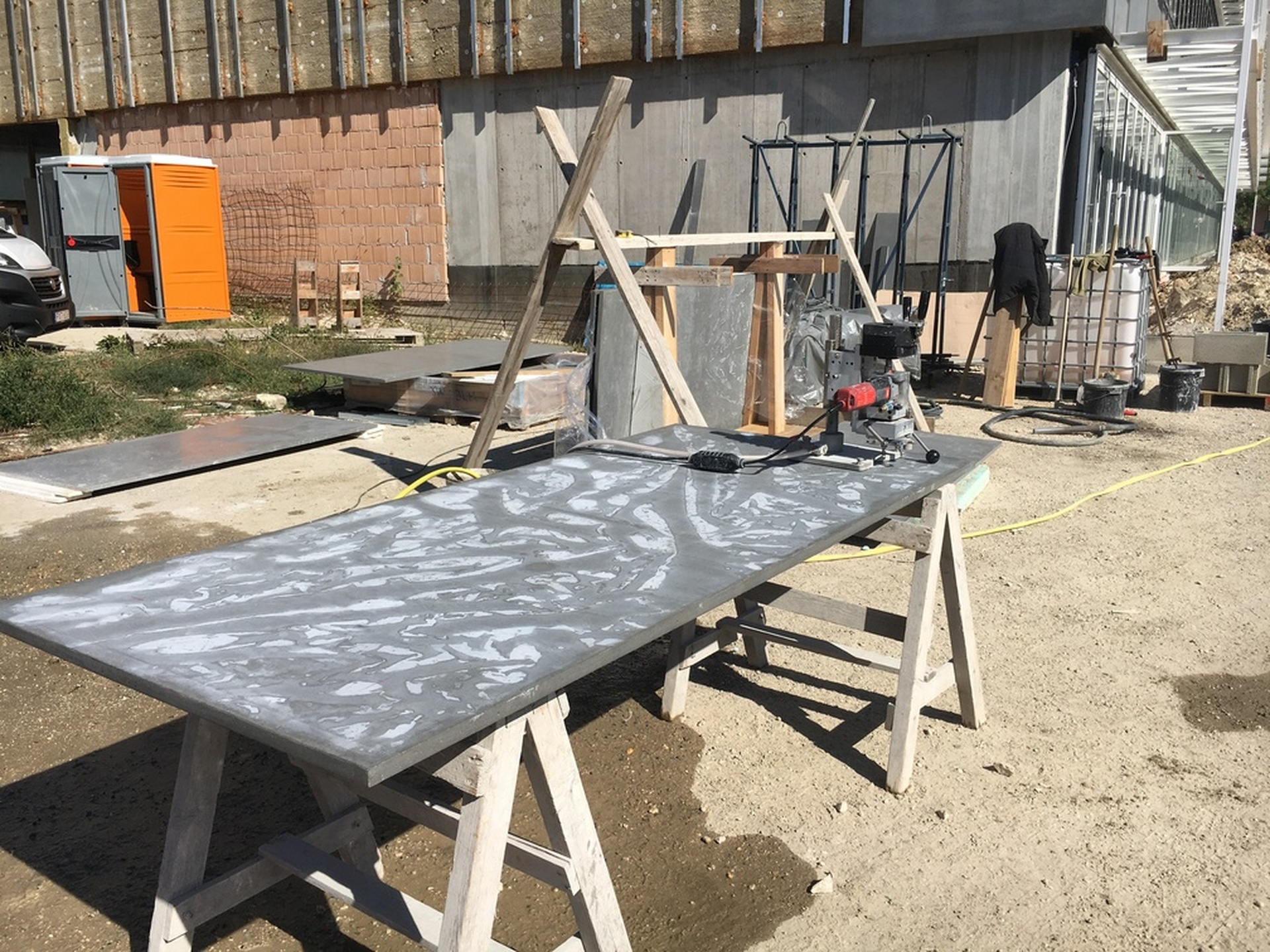

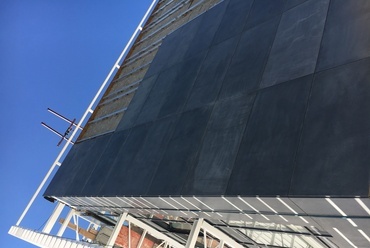

Magyarországon többek között a Biotech USA székházán, Debrecenben a Richter irodaházán, Hévízen a Danubius Hotels épületén, valamint a budavári Hilton előtetőjén ugyancsak alkalmazták ezt a konstrukciót. „A Biotech-székház azért is volt érdekes projekt, mert a pécsi Kácsor-Gránit Kft. kivitelezte a homlokzatot, és egy speciális, saját betonreceptúrát használtak az erős, mélyszürke homlokzat készítéséhez. Bár a fischer megoldásával a projekt előkészítése után találkoztak, mégis FZP II dübelt alkalmaztak a munkához. A nagy súlyú és méretű homlokzati lapokat kétszer három darab dübellel rögzítették, a fúratokat a helyszínen készítették el" – tudtuk meg Kovács-Sebestyén Szabolcstól, a cég vezető mérnök-tanácsadójától.

Forrás: Fischer Hungária
4/19
Forrás: Fischer Hungária

A dübelek ára 1-10 euró között mozog, az átszellőztetett homlokzatok költségét az alumínium háttérszerkezet növelheti meg. A négyzetméterre vetített költség függ attól, hogy mennyire tagolt a homlokzat, mekkora lapokat használnak, mennyi nyílászáró van rajta, illetve milyen vastag hőszigetelést alkalmaznak.

Miután a fischer akvirálta a szintén német tulajdonú, nagy múltú BVM háttérszerkezet-gyártó céget, az egyesülést követően közösen fischer-BVM néven jelennek meg, kiszolgálva a magyar építészek és piac elvárásait is az átszellőztetett homlokzatok területén.
