A világon először: hézagmentes tető

Öntött beton eresztékek és nyomok nélkül. A 100%-ban famentes alkus műanyag héjra vonatkozó több mint egy évtizedes tapasztalata során, a MEVA átfogó alkalmazási tapasztalatra tett szert, melyet számos műszaki szempontból igényes szerkezet megvalósításánál is kamatoztat.

760 m² egybefüggő betontető

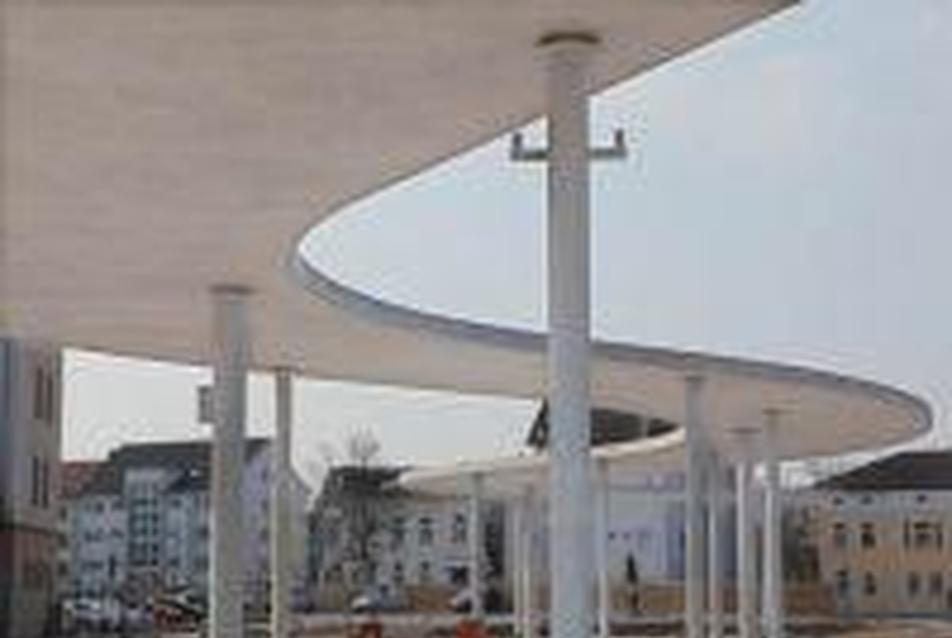

Németország keleti részén, a Halle közelében fekvő kisvárosban, Merseburgban új buszpályaudvar épült izgalmas tetőszerkezettel. Az épület legfeltűnőbb eleme az 5,88 m magas acél oszlopon nyugvó finoman tekeredő lapos beton tető, amely egyaránt védelmet nyújt az utasoknak és a járműveknek is. Az építésztervezők egy Merseburg kezdőbetűjét, az M betűt idéző alakú tetőt álmodtak meg, amelyet üveg és acél elemek egészítenek ki. Az öntött látszóbeton tetőt úgy tervezték, hogy teljesen sima hézagmentes fehér felület legyen a végeredmény, amelyen nem látszanak a rétegek sem. Mindemellett azonban semmiféle utólagos kiigazítást sem engedélyeztek az egybefüggő és tekergő beton mezőn.

Pályázat látszóbeton építésére - szigorú feltételekkel

Az építészeti látszóbeton kivitelezésére kiírt pályázatokat gyakran a német DBV (Német Beton Szövetség) szigorú iránymutatásait követve írják ki. Ezen előírások legszigorúbb kategóriája szerint a kész betonnak illeszkednie kell a különlegesen megtervezett épületekhez, és reprezentatív funkciókhoz egyaránt. A pályázati kiírásban az is egyértelműen szerepelt, hogy a látszóbeton tetőn az illesztési nyomok vagy hézagok megjelenése nem megengedett azért, hogy a kész betonfelületen a nem megfelelő zsaluzásból eredő sérülések kizárhatóak legyenek. A tető teljes felülete mintegy 760 m2, amelynek bezsaluzására, annak érdekében, hogy ezeket a szigorú feltételeket ki lehessen elégíteni, a Meva Alkus műanyag zsalutáblákat használták. A pályázati dokumentumok ugyanis egyértelműen körvonalazták azt is, hogy milyen igényeknek kell megfelelnie a zsalunak, és az építészek is komoly erőfeszítéseket tettek, hogy pontosan meghatározzák, milyen végeredményt várnak el.

Milyen igényeket támasztottak az építészek a látszóbeton tető kivitelezése során?

Elvárás volt, hogy a felület nem színeződhet el, s nem lehetséges annak utólagos kezelése sem, nem elfogadhatóak a rozsda, kosz vagy festék okozta nyomok, és a felületnek tökéletesen egyenletesnek kellett lennie.

A zsalutáblákra vonatkozó előírások szerint azokon fúrt lyukak, valamint szeg vagy csavar okozta lyukak nem lehettek. A zsalutáblák zsugorodása vagy dagadása kizárt, továbbá nem lehetett rajtuk karcolás, sérülés vagy cementfátyol, illetve korábbi használat okozta szennyeződés.

Csak a műanyag zsaluhéj jöhetett szóba

A zsaluzáshoz egyáltalán nem használtak fa anyagú zsalut, a fent felsorolt követelményeknek maradéktalanul csak a Meva Alkus felelt meg, ami teljes egészében műanyagból készül és rendkívül könnyen hegeszthető. A betonozást követően az alkus könnyen kizsaluzható és funkcióvesztés nélkül újrahasznosítható, emiatt környezetvédelmi szempontból is igen kedvező. A magas szintű műszaki és esztétikai elvárások kielégítésének köszönhetően a MEVA a világ egyik keresett zsaluzat beszállítójává válhatott.

Precíz munka

Hogy elérjék a kívánt eredményt, a MEVA mérnökei a száz százalékban famentes, teljes egészében műanyag alkus zsalu kifejlesztésével egy egyedülálló technikai megoldást hívtak életre.

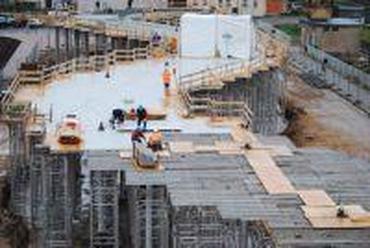

Ennél a konkrét projektnél először a födémzsalu héjméretét kellett geometriailag optimalizálni. A fő táblaméretek 3.60 x 1.35 m, melyeket 1.35 x 1.35m táblák egészítettek ki. A precízen vágott táblákat, a MEVA Haiterbach székhelyű gyárában készítették elő és onnan szállították a helyszínre. Az alátámasztó állványra úgy rögzítették, hogy minden tábla között egy 2 mm-es rést hagytak.

Alulról rögzítve

Minden táblát konzolok segítségével csavarozottan rögzítettek a kereszttartóhoz. A csavarozás hátulról történt, ezáltal megvédve a zsalut a felületi sérülésektől s attól, hogy a tábla kidomborodjon, ami a táblák hegesztését lehetetlenítette volna el. Az építkezés során egy 6 m-es mobil sátrat állítottak fel annak érdekében, hogy a hegesztési munkálatokat mindenfajta időjárási viszony közepette elvégezhessék. Egy különlegesen tervezett berendezést is bevetettek, ami az extruder könnyed és egyenletes irányítását segítette az összesen 900m hosszú illesztési hézagok mentén.

Az oszlopok helye

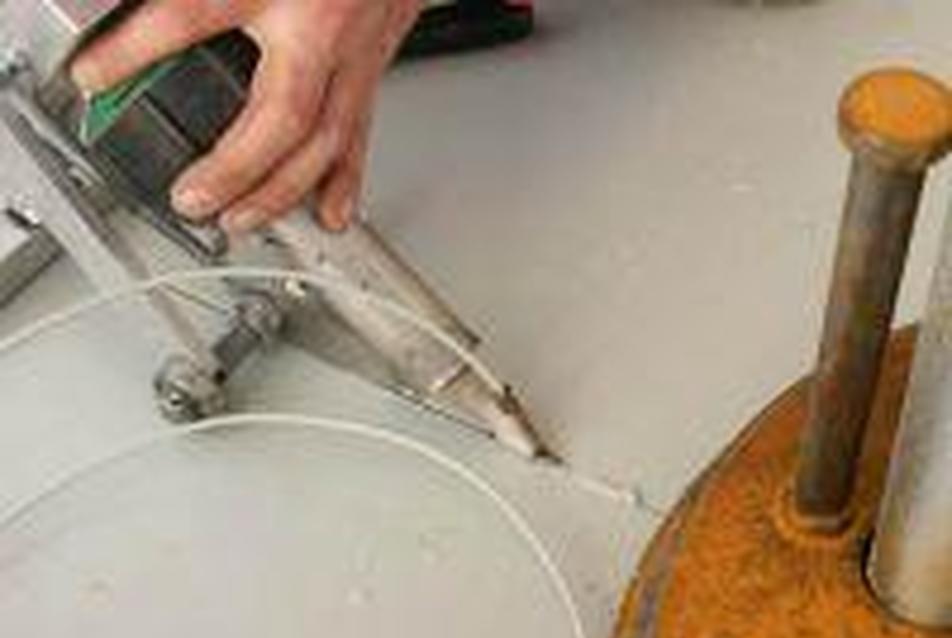

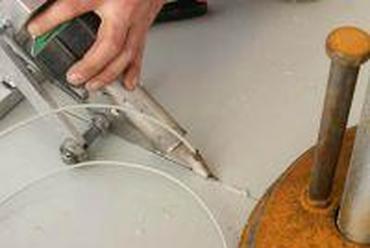

Az acél oszlopok helyét sablonok segítségével kellett előkészíteni, ugyanis az oszlopoknak illeszkedniük kellett a helyszínen kivágott alkus táblákba. Az aprólékosan összehegesztett illesztési vonalakat, pontokat simára kellett marni és különleges eszközökkel síkba kellett hozni.

Rotációs tisztító formaleválasztó nélkül

Az elszíneződésmentes felület elérése érdekében, a héjfelületet (födémsík és födémszél) rotációs felületi tisztító és annak speciális korongjai segítségével tették egyenletessé és harmonikussá. A próbabetonozások során megállapították, hogy a legjobb felületi minőséget akkor érik el, ha nem használnak formaleválasztót. Így a kivitelezők a formaleválasztó szer teljes elhagyása mellett döntöttek.

A födémszél

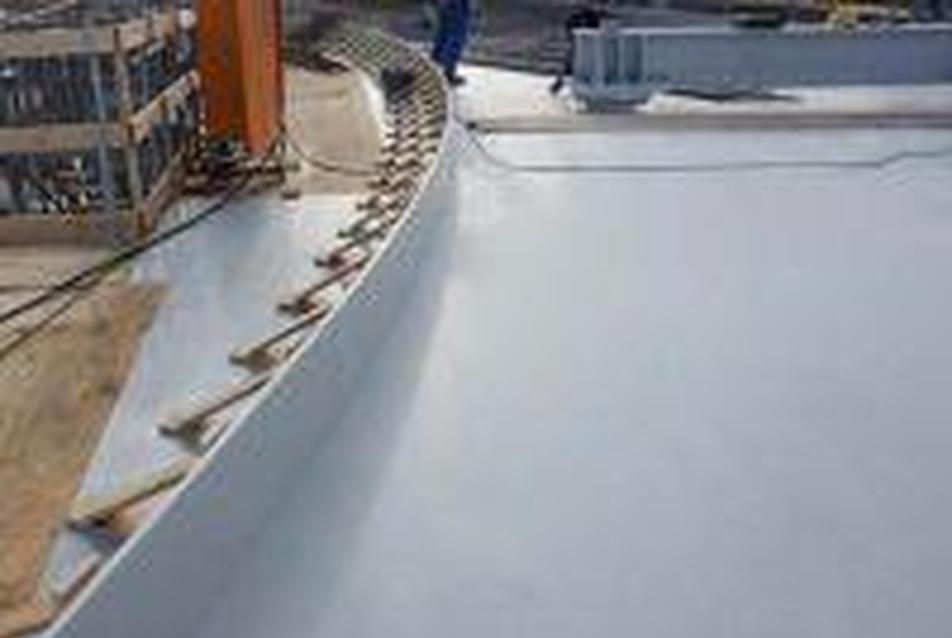

A 36cm magas födémszélt 2m-es alkus héjakból vágták méretre, majd 8-10m-es elemekké előre összehegesztették, s ezeket csavarozták hátulról a fa megtámasztó bakokhoz. Az elhelyezés, a csavarozás és hegesztési munkák így 10 nap alatt készültek el. Ezzel párhuzamosan a födémzsaluzaton már elkezdődtek a vasszerelési munkák is.

A zsalu elárasztása

A födémszél tömörségéről egy 10m-es szilikonágyba nyomott sarokléc gondoskodott. A vasszerelési munkák befejezése után a zsaluzatot teljesen elárasztották vízzel annak érdekében, hogy a felületéről a por, rozsda és egyéb szennyeződéseket eltávolítsanak. Ez a víztömeg hőszigetelő rétegként is működött az alkus héjazat és a hegesztési varratok számára, hogy a környezet fagypont alá történő lehűlése következtében keletkező feszültségeket és varratszakadásokat elkerülhessék. Erre a módszerre csak az alkus alkalmazása nyújtott lehetőséget. A héjfelületek tisztántartása érdekében a vizet csak közvetlenül a betonozás napján szivattyúzták ki a zsaluzatból. A betonozás előtt magasnyomású tisztítóval a felületeket újra megtisztították, és betonozás közben is folyamatos elszívással biztosították a héjazat pormentességét.

Az alkus táblák újrahasznosítása

A szerkezet kizsaluzását (a teherhordó állványzat süllyesztését) követően az alkus héjakat szállítható méretű táblákra vágták. A csavarlyukak behegesztését, és elegyengetését követően, az alkus héjak korlátozás nélkül használhatóak akár a Meva falzsalu tábláiba, akár újabb födémszerkezetek látszó felületéhez.

Meva Alkus: 10 éves tapasztalat

A 100%-ban famentes alkus műanyag héjra vonatkozó több mint egy évtizedes tapasztalata során, a MEVA átfogó alkalmazási tapasztalatra tett szert, melyet számos műszaki szempontból igényes szerkezet megvalósításánál is kamatoztat. A merseburgi buszpályaudvar kiváló példája annak, hogyan lehet illesztési vonal és lenyomatmentes egybefüggő betonfelületet létrehozni aalborgi fehér cementből.
