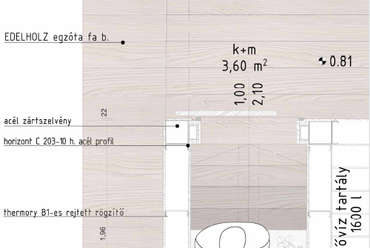

Alaprajz részlet, természetes földelés / gyógynövényes füstölés.

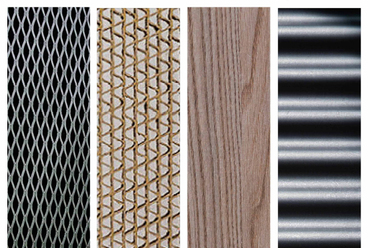

Anyaghasználat.

Belső látványtev, előtér / öltöző / közlekedő / elhangolódás.

Belső látványterv, merengő / pihenő / gyógynövényes mártózó.

Belső látványterv, ráhangolódó helyiség.

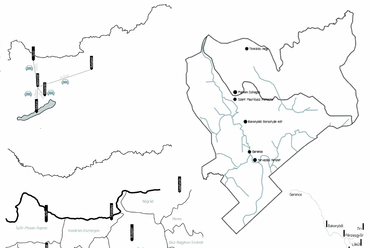

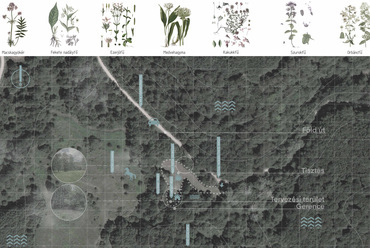

Helyszín analízis ábrák.

Helyszín analízis ábrák.

Helyszínrajz, 1:200.

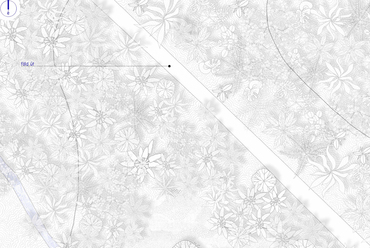

Helyszínrajz, 1:500.

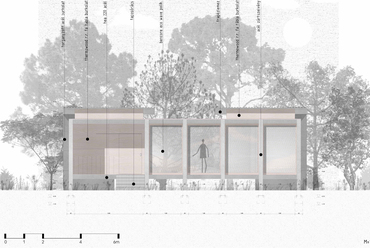

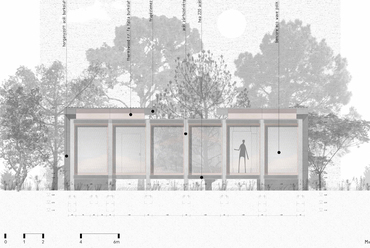

Homlokzati terv.

Homlokzati terv.

Homlokzati terv.

Homlokzati terv.

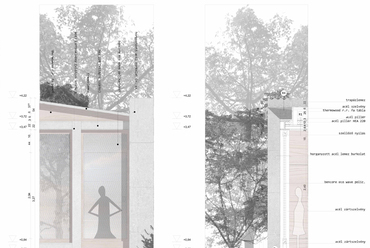

Homlokzati terv, részlet – falmetszet.

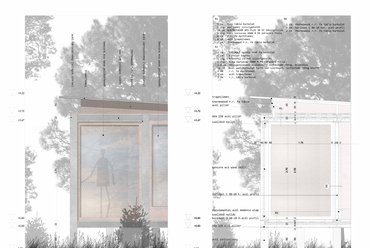

Homlokzati terv, részlet.

Koncepció skiccek.

Látványterv / infografika, tartószerkezet és tömegalakítás.

Látványterv.

Látványterv.

Látványterv.

Látványterv.

Metszet.

Metszet.

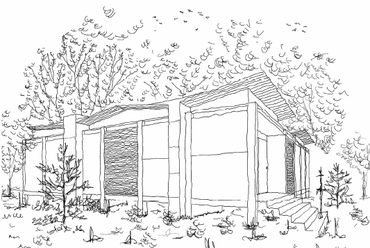

Munkaközi skicc.

Padló axonometria.

Robbantott axonometria.

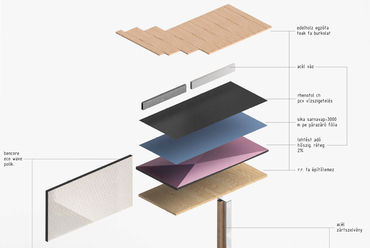

Robbantott axonometria, padló rétegrend.

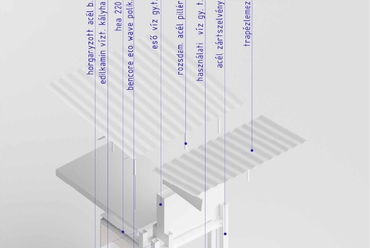

Robbantott axonometria, esővízgyűjtő & -tisztító rendszer kapcsolat.

?>
Alaprajz.
?>
Alaprajz részlet, merengő / merülő.
?>
Alaprajz részlet, természetes földelés / gyógynövényes füstölés.
?>
Anyaghasználat.
?>
Belső látványtev, előtér / öltöző / közlekedő / elhangolódás.
?>
Belső látványterv, merengő / pihenő / gyógynövényes mártózó.
?>
Belső látványterv, ráhangolódó helyiség.
?>
Helyszín analízis ábrák.
?>
Helyszín analízis ábrák.
?>
Helyszínrajz, 1:200.
?>
Helyszínrajz, 1:500.
?>
Homlokzati terv.
?>
Homlokzati terv.
?>
Homlokzati terv.
?>
Homlokzati terv.
?>
Homlokzati terv, részlet – falmetszet.
?>
Homlokzati terv, részlet.
?>
Koncepció skiccek.
?>
Látványterv / infografika, tartószerkezet és tömegalakítás.
?>
Látványterv.
?>
Látványterv.
?>
Látványterv.
?>
Látványterv.
?>
Metszet.
?>
Metszet.
?>
Munkaközi skicc.
?>
Padló axonometria.
?>
Robbantott axonometria.
?>
Robbantott axonometria, padló rétegrend.
?>
Robbantott axonometria, esővízgyűjtő & -tisztító rendszer kapcsolat.
1/30

Alaprajz.

Alaprajz részlet, merengő / merülő.

Alaprajz részlet, természetes földelés / gyógynövényes füstölés.

Anyaghasználat.

Belső látványtev, előtér / öltöző / közlekedő / elhangolódás.

Belső látványterv, merengő / pihenő / gyógynövényes mártózó.

Belső látványterv, ráhangolódó helyiség.

Helyszín analízis ábrák.

Helyszín analízis ábrák.

Helyszínrajz, 1:200.

Helyszínrajz, 1:500.

Homlokzati terv.

Homlokzati terv.

Homlokzati terv.

Homlokzati terv.

Homlokzati terv, részlet – falmetszet.

Homlokzati terv, részlet.

Koncepció skiccek.

Látványterv / infografika, tartószerkezet és tömegalakítás.

Látványterv.

Látványterv.

Látványterv.

Látványterv.

Metszet.

Metszet.

Munkaközi skicc.

Padló axonometria.

Robbantott axonometria.

Robbantott axonometria, padló rétegrend.

Robbantott axonometria, esővízgyűjtő & -tisztító rendszer kapcsolat.

Gyógynövényes gyógyítóház – Partos Boldizsár diplomamunkája
Épülettervek/Hallgatói terv

Gyógynövényes gyógyítóház – Partos Boldizsár diplomamunkája

2023.08.22. 17:09
MÉD

Projektinfó

Földrajzi hely:
Bakonybél, Magyarország

Építészek, alkotók:
Partos Boldizsár

Cég, szervezet:
Óbudai Egyetem Ybl Miklós Építéstudományi Kar

Gyógynövényes gyógyítóház

Tervezés éve:
2022-2023

Bruttó szintterület:
104 m2

MÉD:

Letölthető dokumentumok:

Partos Boldizsár diplomatervében Bakonybél természetközeli helyszínére olyan gyógyítóházat tervezett, ahol a városi nyüzsgésből kiszakadók a víz folyamatait követve kapcsolódhatnak ki és töltődhetnek fel. A mesterséges anyagokat és gépészetet nélkülöző megoldások az épület szerkezeti és esztétikai megjelenésére is kihatnak.



BEVEZETÉS
A tervezéshez adott volt Bakonybél települése. Amint megérkeztem és pár órát itt töltöttem éreztem, hogy a település és a közvetlen környezete mekkora mentális és szellemi felfrissüléssel képes szolgálni a nagy városi rohanó világból kiszakadva. Tudtam, hogy erre rákapcsolódva egy olyan mentális, és ezáltal fizikai regenerációt nyújtó épülettel akarok foglalkozni amely egyszerre használja a környezet adta lehetőségeket (rendkívül tiszta víz, csodás gyógynövények, nyugalmas erdők) és vissza is ad valamit a környezetnek, és együtt „él" vele. Az alábbiakban ismertetett épület egy mentális és fizikai regenerációt biztosító gyógynövényes gyógyítóház, amely a természettel közvetlen kapcsolatban működik.

Helyszínrajz, 1:200.
10/30
Helyszínrajz, 1:200.



TERVEZÉSI PROGRAM
(program, koncepció, tömegalakítás)
A tervezési helyszínt megtalálva szembesültem azzal, hogy a globálisan jelenlévő szárazság ezt a területet is sújtja, ezért a gyógynövények és a víz kombinációjában rendkívül kevés vizet szeretnék használni. Valamint az esővíz összegyűjtésnek és hasznosításnak is nagy szerepet szeretnék adni. Elkezdtem kutatni, hogy milyen módon lehet a víz és a gyógynövények jótékony hatását kinyerni, minél kevesebb víz használatával. Konzultáltam természetgyógyászokkal, fitoterapeutákkal, orvosokkal. A szakemberek segítségével arra jutottam, hogy a gyógynövények a mentális és fizikai egészségünkre való jótékony hatását egészen kevés víz használatával is ki lehet nyerni. Így egy egészen kevés vízszükségletű, mártózó medencét hoznék létre, amelyben egyszerre vagyunk benne a gyógynövényekkel és csak a lábunkat lepi el a víz ülő helyzetben. A gyógynövényes inhaláció és gőz is jótékony hatással van a mentális és testi egészségünkre, ezért ilyen helyiséget is kialakítok a koncepcióm során.

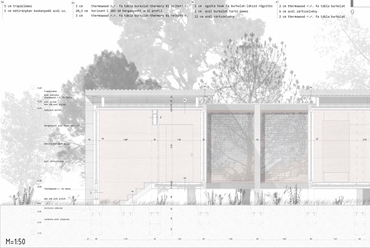

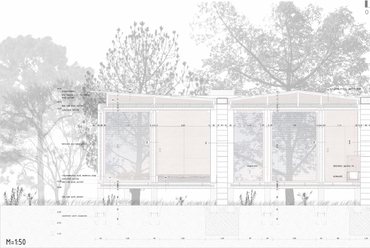

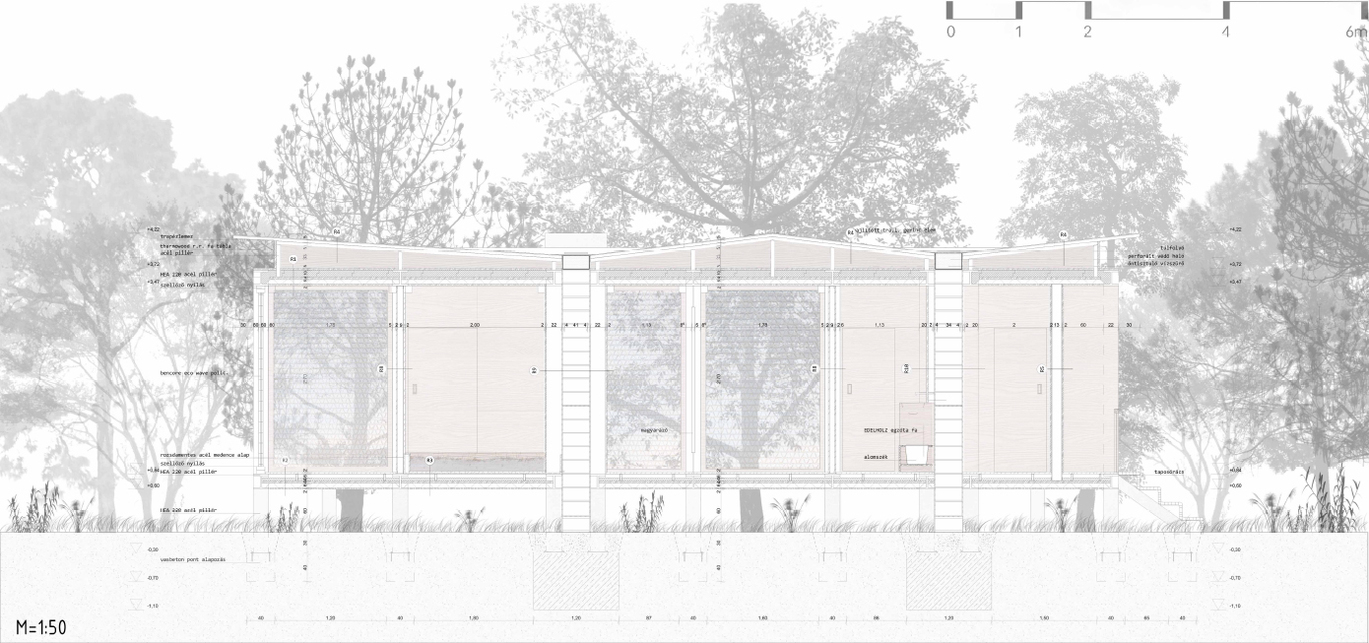

Metszet.
25/30
Metszet.

Az épület, amelyet tervezek, teljes mértékben az erdőbe, a fák közé integrálható és el lesz emelve a földtől, a talajszinten lévő növényzet megóvása érdekében. Több épülettömegben gondolkozom, amelyek egymás között átjárhatóak. A funkciók adják meg a formát, illetve a “folyamat" szó végigkísérte a koncepciómat a tervezés során. Utalva arra a folyamatra, amelyen az ideérkezők végigmennek a gyógyulás és a regeneráció során, és ami az épület kialakításában is megjelenik. Mik azok amiken végig kell haladni? Az épületet minél természetesebben akarom kialakítani, az épület vízellátását csapadékvíz összegyűjtéssel tervezem megoldani, ami szintén erősíti a gyógyítóház építészeti karakterét. A mentális gyógyulást és a befelé fordulást természetes fényhatásokkal is elősegítem, amelyet az erdőbe szűrődő napfény alapoz meg. Az építészeti koncepciómnak úgy láttam hozzá, hogy a "folyamat" szó segítségével elkezdtem végigrajzolni azt a folyamatot, amelyen az ideérkezőnek végig kell haladnia, mint fizikai értelemben, mind elvi síkon, mentálisan. Ezt követően elkezdtem tömegformákat és helyiségeket társítani a folyamat mellé, majd ezután az egyes helyiségek funkciói fogják megadni az épületrészek formáit. Az épületrészeket összekötő, átlátható átjárók során a természetben érezhetjük magunkat, amikor az egyik helyről a másikba haladunk. Az épületben tartózkodás során is fontosnak tartom a természetközeliség érzésének, átélhetőségének lehetőségét. Azok a helyiségek és épületrészek, amelyek funkcionalitás szempontjából igénylik, mobilisak lesznek, ezáltal az épület jó időben teljesen eggyé válhat a természettel, és a fák lombjai alatt gyógyulhatunk és gondolkozhatunk.

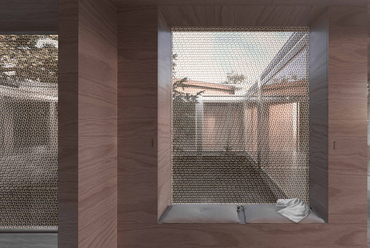

Belső látványtev, előtér / öltöző / közlekedő / elhangolódás.
5/30
Belső látványtev, előtér / öltöző / közlekedő / elhangolódás.


ÉPÍTÉSZETI TÖMEGALAKÍTÁS
A tervezés folyamatának előrehaladtával a környezeti adottságok és a funkció, valamint az ezekhez szorosan kapcsolódó szerkezeti megoldások alakították tovább az építészeti tömeget. A funkció megadta az alaprajzi formát, amely a folyamat szóból ered, ugyanis az épületben egyaránt haladunk végig egy fizikai értelemben vett folyamaton és egy mentális és fizikai gyógyulási folyamaton. A tervezési helyszín szűkebb és tágabb környezetében megjelenő környezetszennyezés és a globális felmelegedésből következő vízhiány arra sarkall, hogy az erdőben minél kevesebb mesterséges anyagot és minél kevesebb gépészeti megoldást tervezzek. Sokkal inkább a természetes megoldásokat kell keresni minden építészeti és működési igényre. Az esővíz gyűjtésére és tárolására, és gépészet nélküli hasznosítására kerestem megoldást, amely építészeti és szerkezeti következményekkel járt. A víz fűtése fafűtésű edilkamil aqua vízteres kályha segítségével valósul meg, míg a szennyvíz tisztítása az épületből kivezetve, gyökérzónás víztisztítás elvén alapuló megoldással történik.

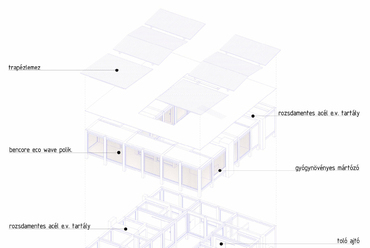

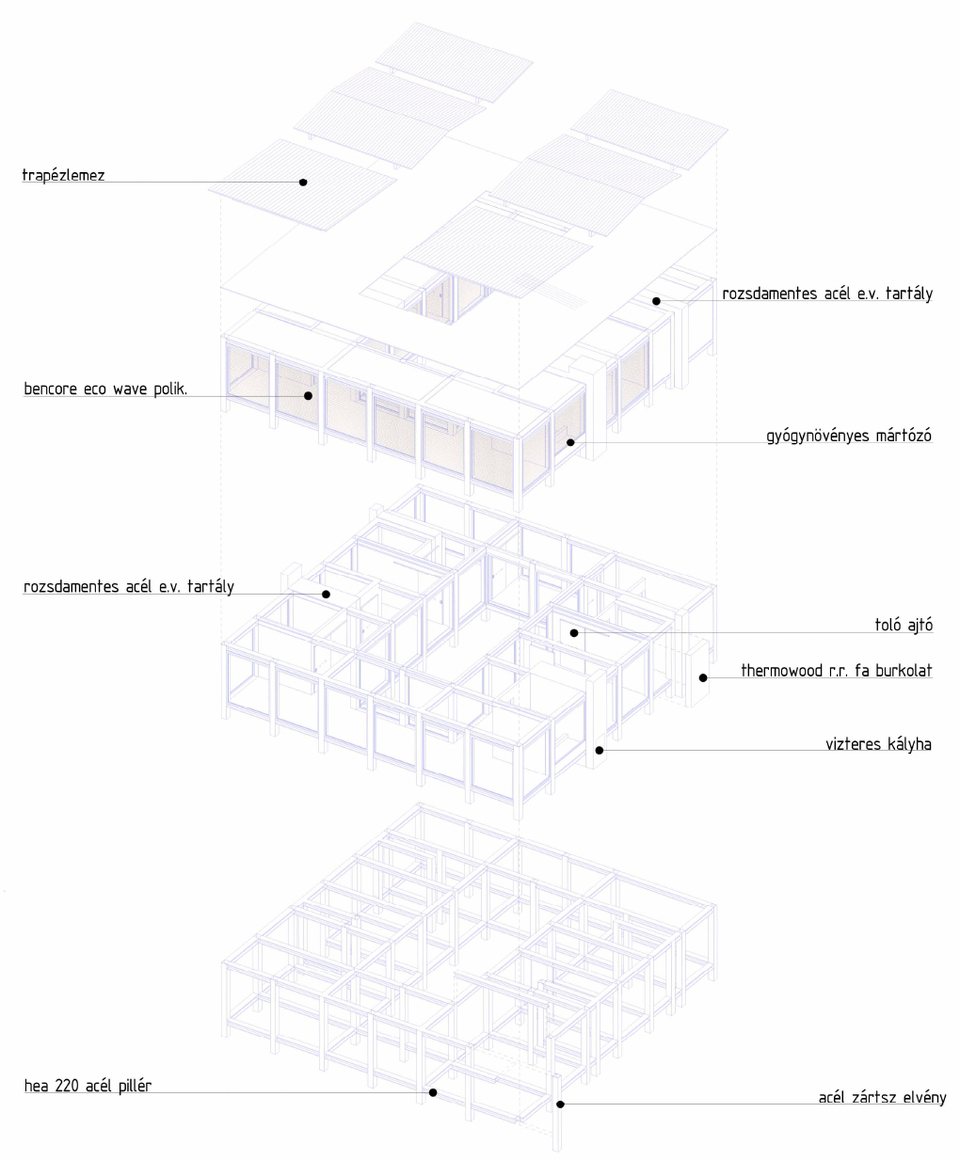

Robbantott axonometria.
28/30
Robbantott axonometria.



ÉPÜLETSZERKEZET
Az épületszerkezeti kialakításokat elsősorban a funkció és a környezet befolyásolta. A környezetre reagálva nagy szerepet szerettem volna adni a víz és a fa kapcsolatának, valamint a szerkezetek filigrán és átlátható kialakításának, amely biztosítja az épületen való átláthatóságot, így a belső falburkolat és az épület teljes mértékben illeszkedik a környezetéhez, valamint amikor az épületben vagyunk akkor is a természetben érezhetjük magunkat. Továbbá az épületet időszakos használatra terveztem, ami természetesen az épületszerkezeti kialakításokban is meglátszik. Az épület esővízgyűjtési és -tárolási funkciója olyan szerkezeti következménnyel járt, hogy rozsdamentes acél szerkezetek is beépítésre kerülnek. Az épület elemelése a természetes talajmenti élővilág megóvása érdekében történik. Ezt acél pillérekkel oldottam meg. A funkcióból adódóan keletkező gőzre is fel kell készíteni a házat természetes szellőzéssel és természetes levegőmozgatással. A belső és külső homogén hatását keltő faburkolatnak megfelelő a nedvességgel szembeni ellenállása. A koncepció része a gépészet minimalizálása és minél inkább a természetes megoldásokhoz való közeledés. Ezért az esővízgyűjtést a tetőn alakítottam ki, így a toronyszerű kialakítás segítségével az épület négy pontjára gyűlik a víz és szivattyúzás nélkül hasznosítható. Az örvényszerűség elvén alapuló öntisztuló vízszűrőrendszert alakítottam ki, amelyen átfolyik a víz használat előtt. Az elhasznált víz a gyökérzónás víztisztítás elvén alapuló módszer segítségével kerül a természetbe és hasznosul. Az esővízgyűjtő tartályok a kéményekhez vannak kapcsolva, amelyeket külsőleg és belsőleg is működtethető, fatüzelésű és vízteres kályha fogja felmelegíteni.

Látványterv / infografika, tartószerkezet és tömegalakítás.
19/30
Látványterv / infografika, tartószerkezet és tömegalakítás.


ÖSSZEGZÉS
A gyógynövényes gyógyítóház egy olyan időszakos használatra alkalmas fizikai és mentális regenerációt nyújtó erdei épület, amelyen ha végig haladunk, egy olyan folyamat részesei lehetünk, amely során az építészet vezet bennünket végig a természetes gyógyulás útján. Az idelátogatók megtapasztalhatják az erdő nyugtató és gyógyító hatását, láthatják az épület életében jelentős szerepet játszó víz útját. Az épület egyszerre alkalmazkodik tömegével és funkciójával a környezethez és az ide látogatók igényeihez.

Látványterv.
21/30
Látványterv.

Partos Boldizsár



Szerk.: Borenich Levente
