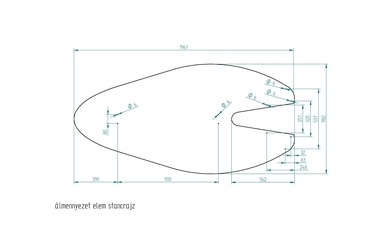

egy elem kiviteli terve

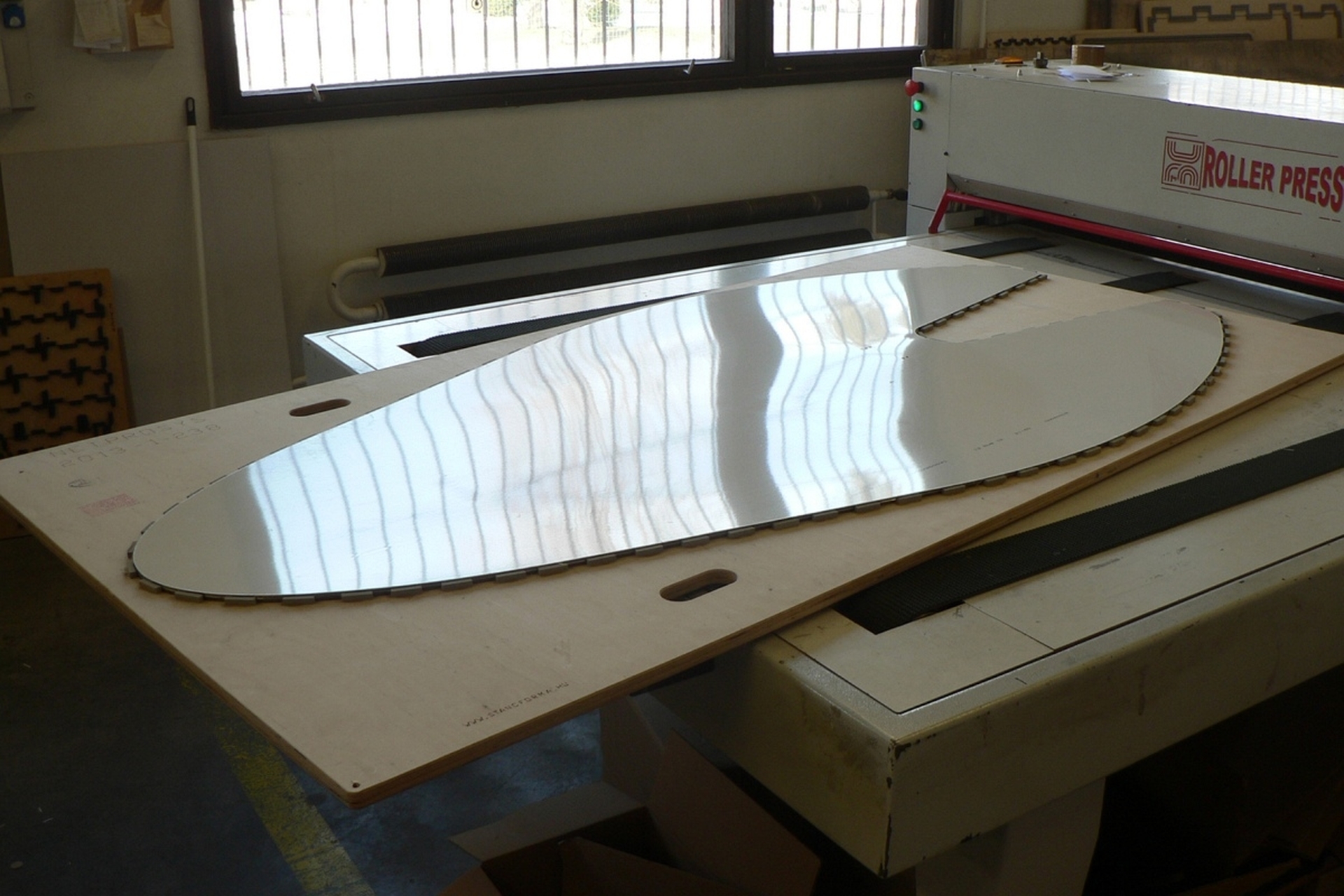

elem kivitelezése

elem kivitelezése

a híd készülőben

a híd készülőben

a híd készülőben

az elemek installálása

az elemek installálása

az elemek installálása

az elemek installálása

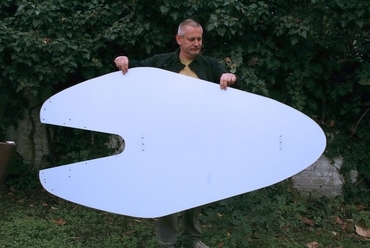

a prototípus

a prototípus

prototípus terv

prototípus terv

felülnézet, oldalnézet és téri ábra - egyedi plasztikai terv

felülnézet és metszetek - egyedi plasztikai terv

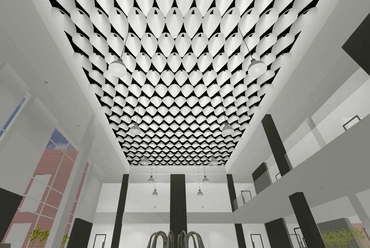

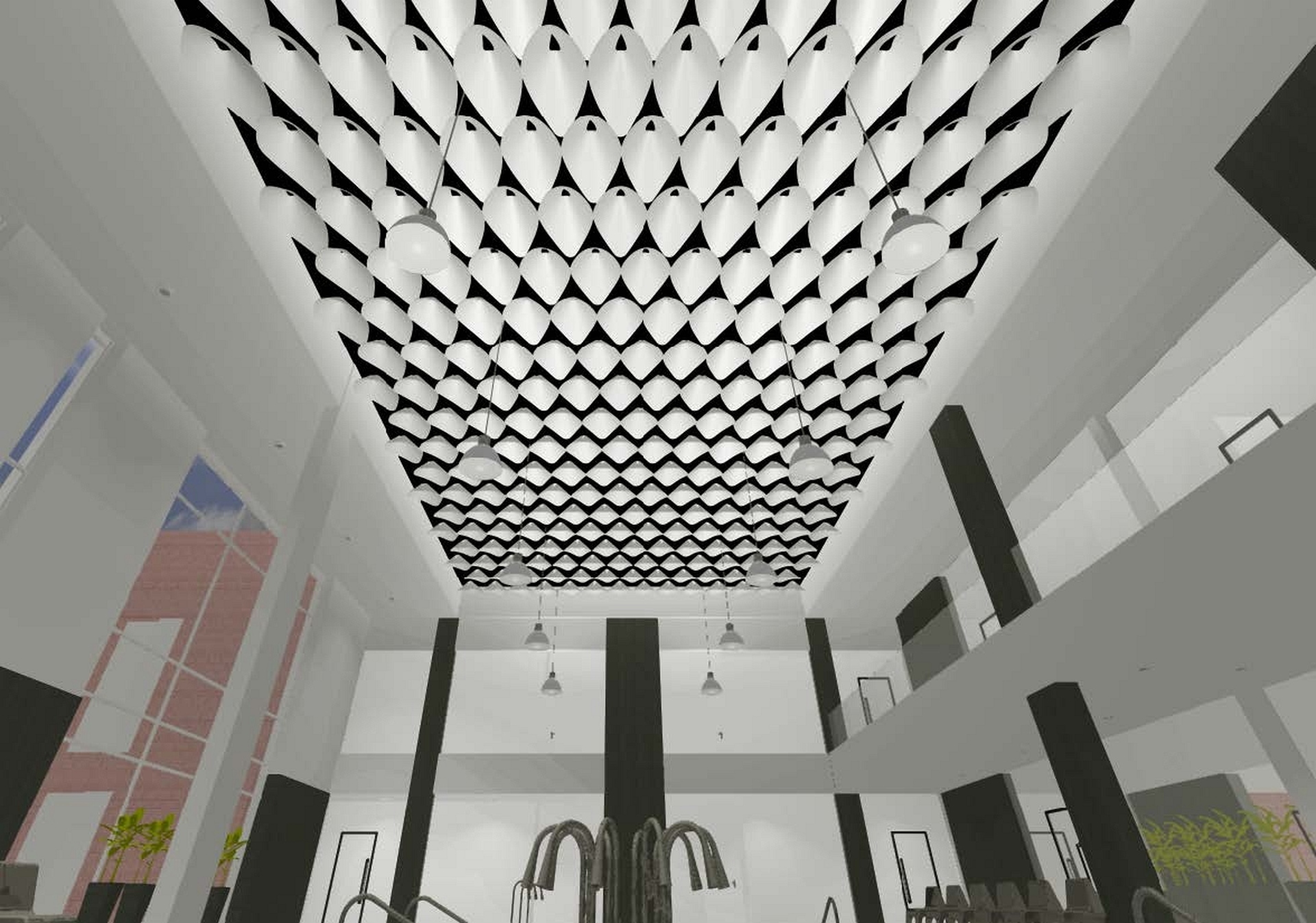

egyedi plasztikai térhatároló látványterv

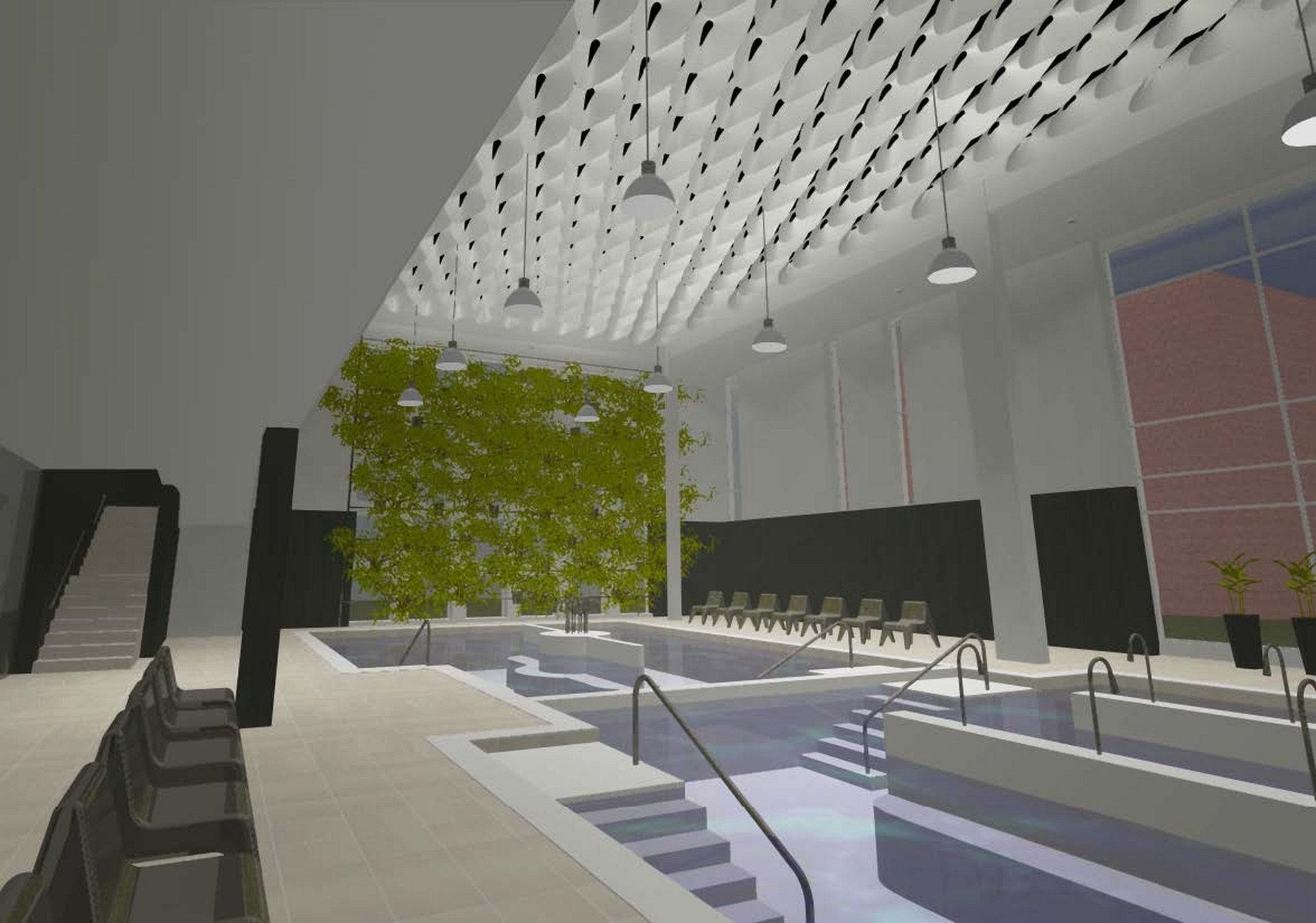

egyedi plasztikai térhatároló látványterv

egyedi plasztikai térhatároló látványterv

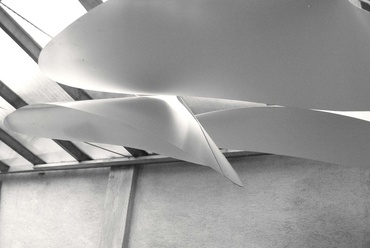

térhatároló plasztika elemeinek prototípusa

térhatároló plasztika elemeinek prototípusa

?>
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
?>
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
?>
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
?>
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
?>
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
?>
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
?>
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
?>
egy elem kiviteli terve
?>
elem kivitelezése
?>
elem kivitelezése
?>
a híd készülőben
?>
a híd készülőben
?>
a híd készülőben
?>
az elemek installálása
?>
az elemek installálása
?>
az elemek installálása
?>
az elemek installálása
?>
a prototípus
?>
a prototípus
?>
prototípus terv
?>
prototípus terv
?>
felülnézet, oldalnézet és téri ábra - egyedi plasztikai terv
?>
felülnézet és metszetek - egyedi plasztikai terv
?>
egyedi plasztikai térhatároló látványterv
?>
egyedi plasztikai térhatároló látványterv
?>
egyedi plasztikai térhatároló látványterv
?>
térhatároló plasztika elemeinek prototípusa
?>
térhatároló plasztika elemeinek prototípusa
?>
1/29

Álmennyezet a Fiziológiai és Balneoterápiás Intézetben

Álmennyezet a Fiziológiai és Balneoterápiás Intézetben

Álmennyezet a Fiziológiai és Balneoterápiás Intézetben

Álmennyezet a Fiziológiai és Balneoterápiás Intézetben

Álmennyezet a Fiziológiai és Balneoterápiás Intézetben

Álmennyezet a Fiziológiai és Balneoterápiás Intézetben

Álmennyezet a Fiziológiai és Balneoterápiás Intézetben

egy elem kiviteli terve

elem kivitelezése

elem kivitelezése

a híd készülőben

a híd készülőben

a híd készülőben

az elemek installálása

az elemek installálása

az elemek installálása

az elemek installálása

a prototípus

a prototípus

prototípus terv

prototípus terv

felülnézet, oldalnézet és téri ábra - egyedi plasztikai terv

felülnézet és metszetek - egyedi plasztikai terv

egyedi plasztikai térhatároló látványterv

egyedi plasztikai térhatároló látványterv

egyedi plasztikai térhatároló látványterv

térhatároló plasztika elemeinek prototípusa

térhatároló plasztika elemeinek prototípusa

Halikrák a medence fölött - egyedi álmennyezet a paksi terápiás intézetben
Design/Formatervezés

Halikrák a medence fölött - egyedi álmennyezet a paksi terápiás intézetben

2015.09.08. 14:23

Cikkinfó

Földrajzi hely:
Paks, Magyarország

Építészek, alkotók:
Frank György, Csizmadia Zsolt, Bokor Gyöngyi, Kochán József

Vélemények:
1

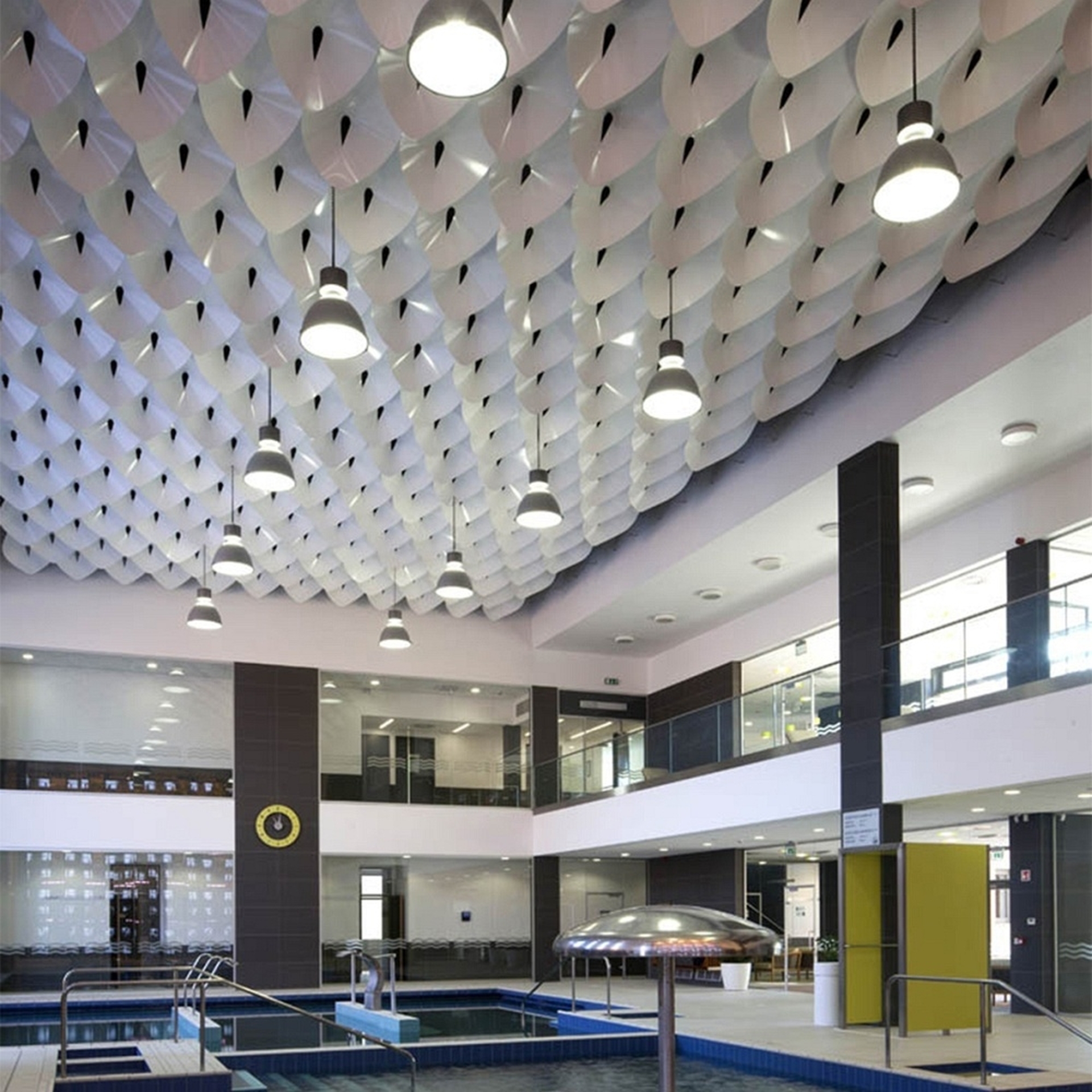

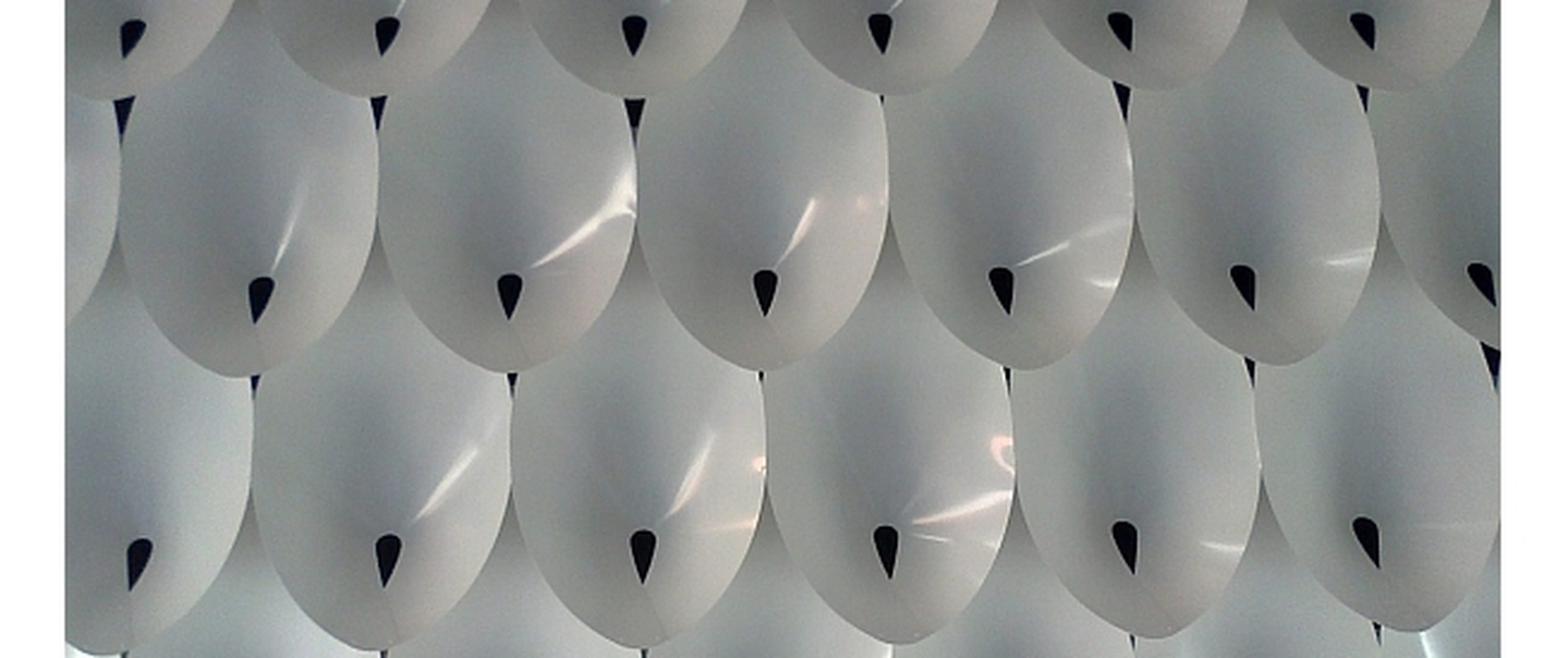

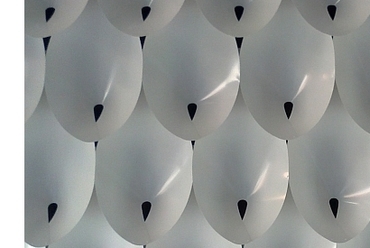

Mi történik ha felnézünk egy medencében ücsörögve? Általában semmi, csak a világítással szemezünk. A paksi Fiziológiai és Balneoterápiás Intézet medenceterének egyedi álmennyezetére tekintve azonban egészen meglepő látványban lehet részünk, köszönhetően Bokor Györgyi és Csizmadia Zsolt egyedi formatervezésének, és Frank György belsőépítésznek.

Frank György (belsőépítész) felkérésére kezdtünk el foglalkozni a medencetér egyedi álmennyezeti rendszerének megtervezésével. A tervezésnél az elsődleges szempontok a következők voltak:

  • Legyen dekoratív, plasztikus, és egyedi a megjelenés.
  • A vízhez, mint a térben jelenlévő meghatározó közeghez való formai kapcsolódás.
  • Kis önsúly, egyszerű felépítés és kialakítás, gyárthatóság, könnyű szerelés, karbantartás.
  • A korrozív környezethez való alkalmazkodás megfelelő anyagok használatával.
  • Az optimális átszellőzés biztosítása úgy, hogy az álmennyezeti rendszer feletti gépészet "láthatatlan" legyen.


A szempontok figyelembevételével az első vázlatoknál már egyértelmű volt, hogy az álmennyezet elemeit síklemezből, hajlítással és vágással fogjuk térformává alakítani, plaszticitást adva az álmennyezeti rendszernek. Átfedésekkel biztosítottuk az átszellőzést, de vizuálisan lezártuk a felületet. Az álmennyezet felületét alaphálóra függesztett egymáshoz kapcsolódó elemek sorolása révén alakítottuk ki. Megannyi konzultáció és modell után nyerte el az elem végleges a formáját, méretét és arányrendszerét.



prototípus terv
20/29
prototípus terv





Sodronyszerkezet: saválló acél sodrony és rögzítőelemek
Álmennyezeti elemek: extrudált UV védett, égésgátolt PVC lemez.
Függesztő, rögzítő csomópontok: HDPA

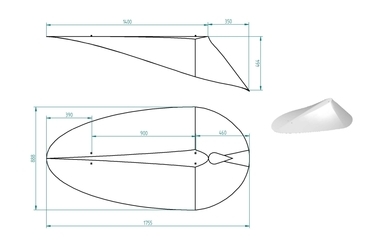

felülnézet, oldalnézet és téri ábra - egyedi plasztikai terv
22/29
felülnézet, oldalnézet és téri ábra - egyedi plasztikai terv






Az álmennyezet felépítése

A befoglaló méret 10,8 m x 22,4 m (242 m2).

A medencetér tetejének függőleges oldalfalai közé Fischer FAZ M12/30 (A4) horgonycsapokkal rögzített, 5 mm átmérőjű saválló (A4) acélsodrony tartószerkezetet feszítettünk ki. A sodronyokat egyenként 5 db egyenlően elosztott, a födémben elhelyezett Fischer KDH M5 billenőhoroggal rögzített korrózióálló álmennyezeti függesztő pálca is tartja.

Ezen a tartószerkezeten helyezkedik el a 276 db nagyméretű műanyag térhatároló elem. Egy elem súlya 1,8 kg, anyaga UV sugárzás ellen védett. Az elemek nem korrodálódnak, mint pl. a fém felületek, kis súlyuk miatt pedig könnyen kezelhetőek.



felülnézet és metszetek - egyedi plasztikai terv
23/29
felülnézet és metszetek - egyedi plasztikai terv





Minden elemet 4 db, két szomszédos sodronyra felfűzött MOS HDPA műanyag rögzítőelem tartja. Az elemek egymáshoz is csatlakoznak ugyanezekkel a rögzítőelemekkel. Az egyedi térhatároló rendszer bármely pontján bontható.
A függesztő és térhatároló elemek anyagminőségüknél és felületkezelésüknél fogva ellenállnak bármilyen vizes, párás, korrozív hatásnak, környezetnek.

Az elemek az egymás mellett lévő sodronyokra vannak függesztve két-két függesztő csomóponttal, soronként fél egységgel eltolva. Az egyes Elemek egymáshoz is rögzítettek, így egy szabályos hálót lehet kialakítani belőlük.

Az elemek formai kialakítása stancolással történt, mely minden összeállítási és szerelési pontot tartalmazott. A helyszínre szállítás kistancolva szerelésre előkészítetten történt.




Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
7/29
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben

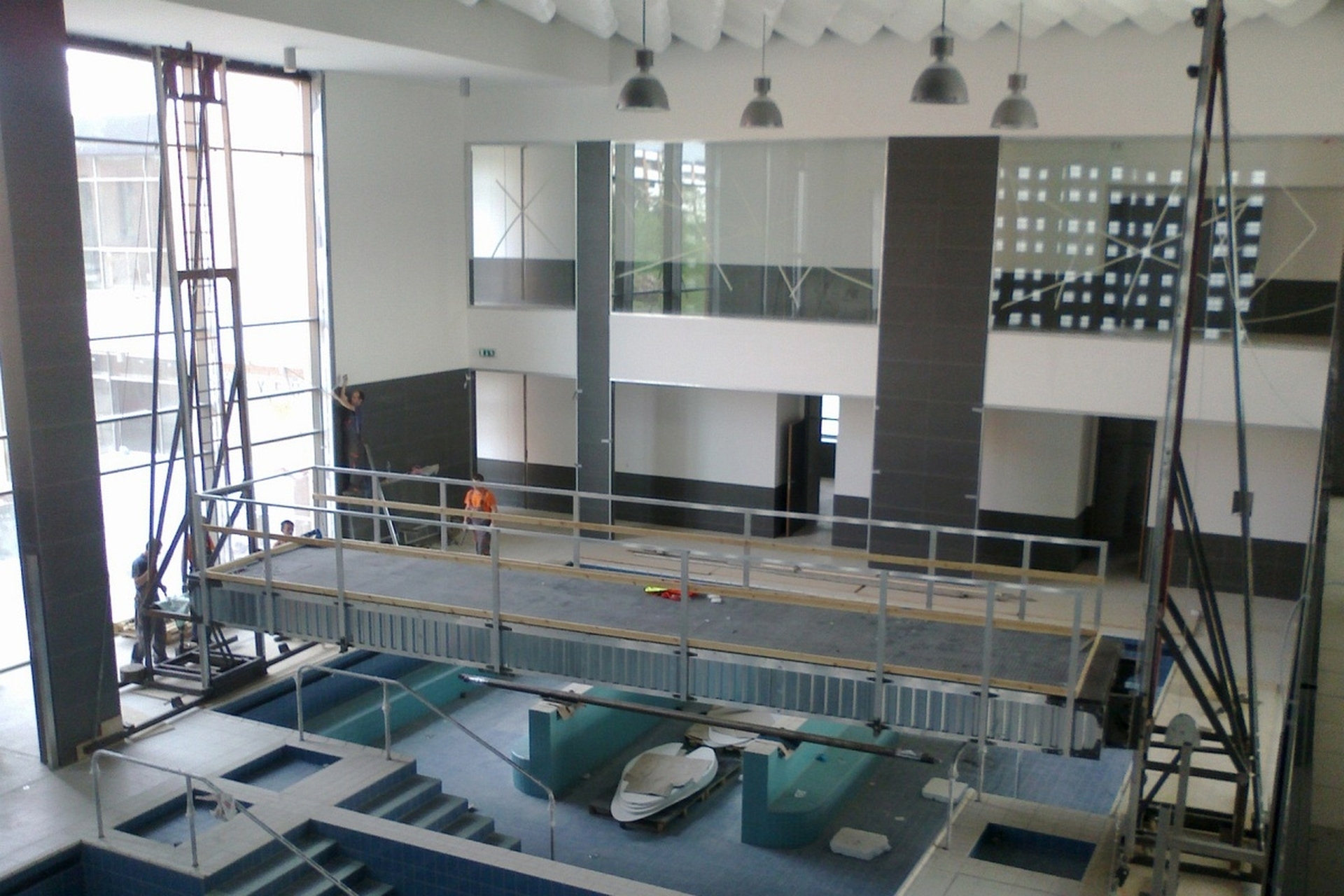

Az installálás

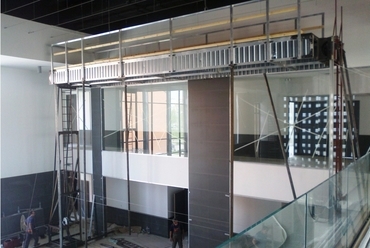

Az álmennyezet installálása két fázisban történt. Az acélsodrony szerkezetet a gépészeti szerelés után a még szerkezetkész medencetérben kialakított állványzatról installáltuk. Az elemek felhelyezése a már kész medencetérbe csak az építkezés utolsó fázisban történt. Ehhez az installáláshoz egy saját elemekből összeállítható, mobil szerelőhidat terveztünk és kiviteleztünk, mely
a medence két szélére támaszkodott. Az elemek installálása megkövetelte az aránylag nagyméretű szerelőfelületet. Az 10 m x 2 m alapterületű átkötőhíd emelhető, süllyeszthető, mivel kedvezőtlen magas súlypontja miatt mozgatáskor le kellett ereszteni. Az átkötőhíd és az egész szerkezet mozgatása 2 db 2t csörlővel történt. Az elemeket a helyszínen folyamatosan szereltük készre és függesztettük a sodronyszerkezetre. Az álmennyezeti rendszer teljes installálása 11 átállással volt megvalósítható.



Álmennyezet a Fiziológiai és Balneoterápiás Intézetben
1/29
Álmennyezet a Fiziológiai és Balneoterápiás Intézetben






Csizmadia Zsolt





Belsőépítész: Frank György, Arma Stúdió
Tervezők: Bokor Gyöngyi és Csizmadia Zsolt formatervezők,
Kochán József gépészmérnök
Kivitelező: Netprosys Kft., ÁTM 138 Bt.




Vélemények (1)
Pákozdi Imre
2015.09.09.
06:53

Nagyon szép és tényleg jóízűen elnézegethető. Hogy mi minden jut róla az ember eszébe, a halak szaporodásától a gömbölyű formák instrumentális szerepén át a színek arányáig, egyéni helyzet és képzelőerő kérdése. A tervezők mindenesetre mindent megtettek a plafont bámulókban támadó gondolatfüzérek végtelenítéséért. Külön tetszik, hogy a virágos zárófal is igényes.

Új hozzászólás
