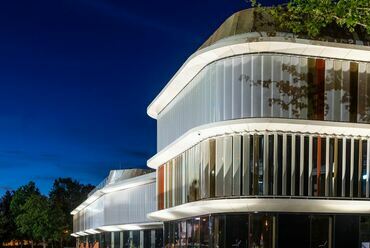

Homlokzatképzés lamellás árnyékolókkal – Szolgáltatóház, Tatabánya – tervezők: Golda János, Madzin Attila, Noll Tamás (M-Teampannon Építészmérnöki Kft.), Élő József (CAN Architects Studio Kft.), Román László (LEN Architects Kft.), Radnóczi László – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – Bálna, Budapest – tervezők: Kas Oosterhuis (ONL Hungary), Hartvig Lajos DLA, Éles Péter, Nagypál Viktor, Székely Ágnes (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Reményi – tervezők: Kalo Emese, Pásztor József, Szabó Eszter (Építész Kaláka Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Kecskeméti Campus, Kecskemét – tervezők: Hartvig Lajos DLA, Bánáti Béla (Bánáti + Hartvig Építész Iroda Kft.), Nyéki Gábor (LIMA Design Kft.) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – Geometria irodaház, Budapest – tervezők: Gunther Zsolt, Csillag Katalin (3h Építésziroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – A15 villa, Budapest – tervezők: Fazekas Katalin DLA, Vilics Árpád (Kettőpera Stúdió Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Kozma István Magyar Birkózó Akadémia – tervezők: Stocker György, Bánsági Szilvia (Stokplan Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Dorottya Udvar, Budapest – tervezők: Pottyondy Péter, Tarcali László (KÖZTI Zrt.), Zoboki Gábor (Zoboki Építész Iroda Kft.) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – S16 lakóház, Szentendre – tervezők: Vadász Bence, Vadász Balázs (Vadász Építész Stúdió) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – MKKSZ Székház, Budapest – tervezők: Olbert Krisztián (Óbuda Építész Stúdió), Hild György, Bálint Zoltán (4. Csoport Építészműterem Kft.) – fotó: Palkó György

?>
Homlokzatképzés lamellás árnyékolókkal – Szolgáltatóház, Tatabánya – tervezők: Golda János, Madzin Attila, Noll Tamás (M-Teampannon Építészmérnöki Kft.), Élő József (CAN Architects Studio Kft.), Román László (LEN Architects Kft.), Radnóczi László – forrás: Krüllung
?>
Homlokzatképzés lamellás árnyékolókkal – Bálna, Budapest – tervezők: Kas Oosterhuis (ONL Hungary), Hartvig Lajos DLA, Éles Péter, Nagypál Viktor, Székely Ágnes (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Reményi – tervezők: Kalo Emese, Pásztor József, Szabó Eszter (Építész Kaláka Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Kecskeméti Campus, Kecskemét – tervezők: Hartvig Lajos DLA, Bánáti Béla (Bánáti + Hartvig Építész Iroda Kft.), Nyéki Gábor (LIMA Design Kft.) – forrás: Krüllung
?>
Homlokzatképzés lamellás árnyékolókkal – Geometria irodaház, Budapest – tervezők: Gunther Zsolt, Csillag Katalin (3h Építésziroda Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – A15 villa, Budapest – tervezők: Fazekas Katalin DLA, Vilics Árpád (Kettőpera Stúdió Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung
?>
Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung
?>
Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung
?>
Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Kozma István Magyar Birkózó Akadémia – tervezők: Stocker György, Bánsági Szilvia (Stokplan Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung
?>
Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung
?>
Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – Dorottya Udvar, Budapest – tervezők: Pottyondy Péter, Tarcali László (KÖZTI Zrt.), Zoboki Gábor (Zoboki Építész Iroda Kft.) – forrás: Krüllung
?>
Homlokzatképzés lamellás árnyékolókkal – S16 lakóház, Szentendre – tervezők: Vadász Bence, Vadász Balázs (Vadász Építész Stúdió) – fotó: Palkó György
?>
Homlokzatképzés lamellás árnyékolókkal – MKKSZ Székház, Budapest – tervezők: Olbert Krisztián (Óbuda Építész Stúdió), Hild György, Bálint Zoltán (4. Csoport Építészműterem Kft.) – fotó: Palkó György
1/26

Homlokzatképzés lamellás árnyékolókkal – Szolgáltatóház, Tatabánya – tervezők: Golda János, Madzin Attila, Noll Tamás (M-Teampannon Építészmérnöki Kft.), Élő József (CAN Architects Studio Kft.), Román László (LEN Architects Kft.), Radnóczi László – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – Bálna, Budapest – tervezők: Kas Oosterhuis (ONL Hungary), Hartvig Lajos DLA, Éles Péter, Nagypál Viktor, Székely Ágnes (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Reményi – tervezők: Kalo Emese, Pásztor József, Szabó Eszter (Építész Kaláka Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Kecskeméti Campus, Kecskemét – tervezők: Hartvig Lajos DLA, Bánáti Béla (Bánáti + Hartvig Építész Iroda Kft.), Nyéki Gábor (LIMA Design Kft.) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – Geometria irodaház, Budapest – tervezők: Gunther Zsolt, Csillag Katalin (3h Építésziroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – A15 villa, Budapest – tervezők: Fazekas Katalin DLA, Vilics Árpád (Kettőpera Stúdió Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Kozma István Magyar Birkózó Akadémia – tervezők: Stocker György, Bánsági Szilvia (Stokplan Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Dorottya Udvar, Budapest – tervezők: Pottyondy Péter, Tarcali László (KÖZTI Zrt.), Zoboki Gábor (Zoboki Építész Iroda Kft.) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – S16 lakóház, Szentendre – tervezők: Vadász Bence, Vadász Balázs (Vadász Építész Stúdió) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – MKKSZ Székház, Budapest – tervezők: Olbert Krisztián (Óbuda Építész Stúdió), Hild György, Bálint Zoltán (4. Csoport Építészműterem Kft.) – fotó: Palkó György

Tervezés lamellás árnyékolókkal
Technológia

Tervezés lamellás árnyékolókkal

2023.12.01. 14:07

Cikkinfó

Támogatott tartalom

Földrajzi hely:
Magyarország

Cég, szervezet:
Krüllung

Termék, technológia:
árnyékolástechnika

Az árnyékolók épületszerkezetként való tervezése akkor válik szükségessé, ha az építészeti tömegformálás vagy a tájolás nem teszi lehetővé a természetes úton megvalósuló napvédelmet, illetve a hő- és fényszabályozást. Ekkor kerülnek előtérbe a kis- és nagylamellás árnyékolók, zsaluziák, zsalutáblás árnyékolók mint multifunkcionális építészeti eszközök.

Szükséges rossz vagy izgalmas lehetőség

Tervezői szempontból az árnyékolás gyakran a homlokzatot befolyásoló “szükséges rossz" az épületen. Ugyanakkor másik nézőpontból nézve az árnyékolószerkezet funkcionális és esztétikai értéket képviselő, a hő és fény szabályozhatóságát biztosító, az energiahatékonyságot jelentősen javító, és legfőképp a homlokzati megjelenést, vagy a belső teret alakító, izgalmas és tervezhető lehetőségként is felfogható.

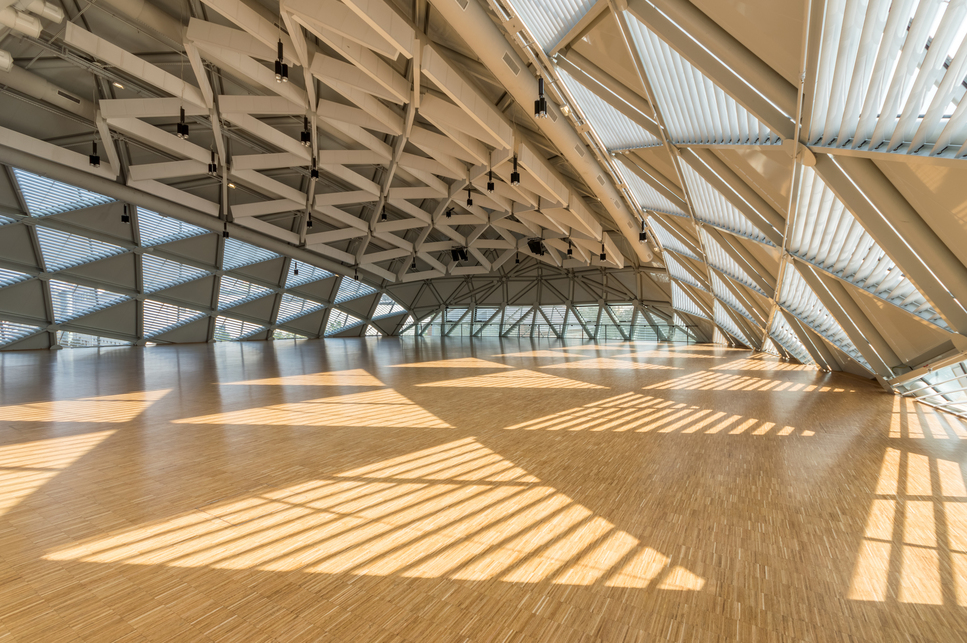

Homlokzatképzés lamellás árnyékolókkal – Bálna, Budapest – tervezők: Kas Oosterhuis (ONL Hungary), Hartvig Lajos DLA, Éles Péter, Nagypál Viktor, Székely Ágnes (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György
2/26
Homlokzatképzés lamellás árnyékolókkal – Bálna, Budapest – tervezők: Kas Oosterhuis (ONL Hungary), Hartvig Lajos DLA, Éles Péter, Nagypál Viktor, Székely Ágnes (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Új vagy régi

Manapság új épületek tervezésekor elengedhetetlen az árnyékolástechnikai eszközök alkalmazása, melyet érdemes az épületszerkezetekkel integráltan megtervezni. A megfelelő árnyékoló az épület szerves részeként javítja a nagy üvegfelületek mögött az ember hőérzetét és vizuális komfortját, ezzel hozzájárul a belső térbeni jó közérzetünk biztosításához. Ezen túlmenően nincs kellően zöld megoldás árnyékoló nélkül, hisz az üvegezett felületeken át az épületbe bejutó energia akár huszadára is csökkenthető. Így az üzemeltetéshez szükséges energiafelhasználás is ezzel arányosan csökken.

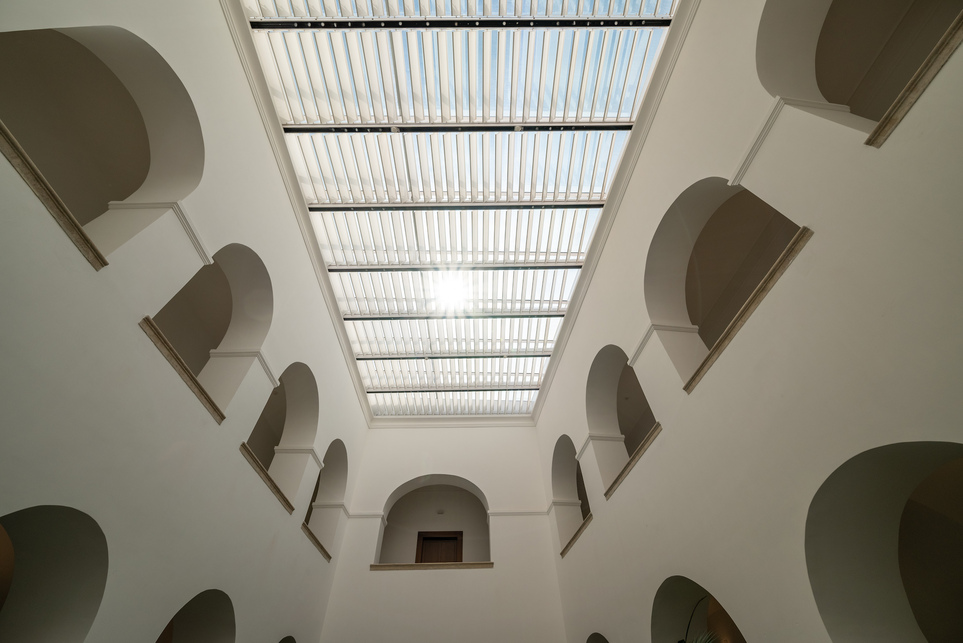

Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György
3/26
Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György

Az árnyékolók alkalmazása meglévő épületek felújításakor még körültekintőbb elemzést igényel, hisz ilyenkor sokkal magasabb kötöttséggel szembesülhetünk a tervezés során. Kötöttebb az anyaghasználat, sokszor meghatározottak a befoglaló méretek és mindez számtalanszor párosul műemlékvédelmi szempontokkal.

Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György
4/26
Homlokzatképzés lamellás árnyékolókkal – Régi Budai Városháza, Budapest – tervezők: Tolnai Zsolt, Terbe Rita, Szabó Levente, Biri Balázs, Alkér Katalin, Bartha András (Hetedik Műterem Kft.) – fotó: Palkó György

Kint és bent

A lamellás árnyékolók sokoldalúsága külső és belső térben egyaránt számos lehetőséget kínál. Mivel szinte bármilyen anyagminőség (alumínium, rozsdamentes acél, textil, üveg, fa, kő, kerámia, stb.) mozgathatóvá tétele lehetséges, az árnyékoló egyszerre képezheti az építészeti és a belsőépítészeti koncepció szerves részét. A korszerű árnyékolás ma már egy árnyékolástechnikai szendvicsszerkezet, ami jellemzően egy külső, illetve legalább egy belső téri árnyékolóból áll, valamint ezek vezérléséből.

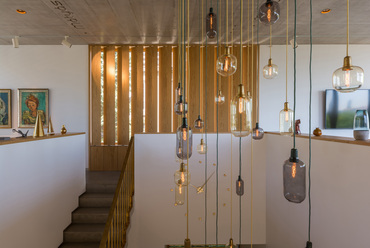

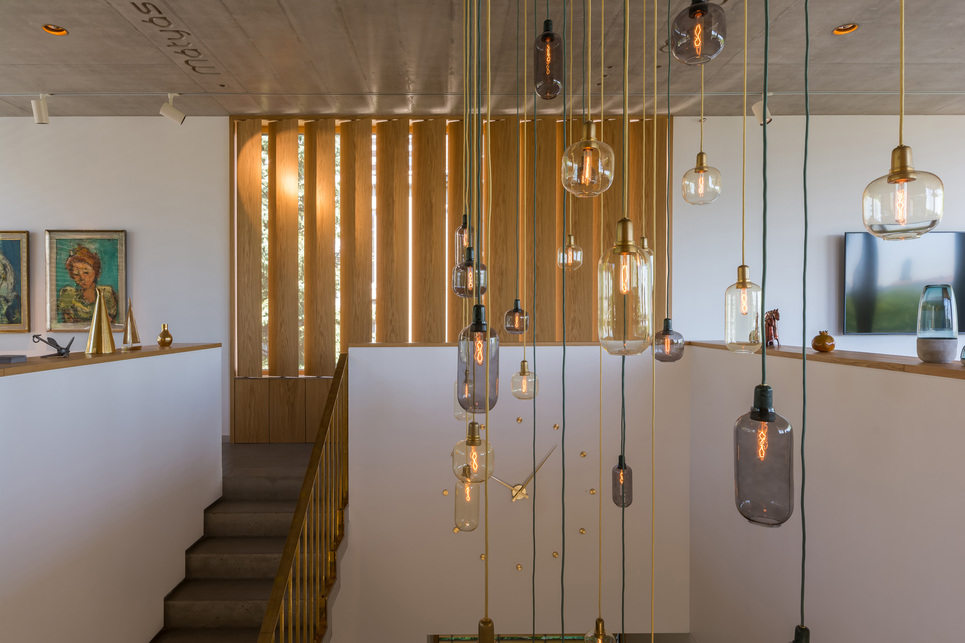

Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György
5/26
Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Reményi – tervezők: Kalo Emese, Pásztor József, Szabó Eszter (Építész Kaláka Kft.) – fotó: Palkó György
6/26
Homlokzatképzés lamellás árnyékolókkal – Reményi – tervezők: Kalo Emese, Pásztor József, Szabó Eszter (Építész Kaláka Kft.) – fotó: Palkó György

Nagy üvegfelületek és energetika

Mind munkakörnyezet, mind lakókörnyezet szempontjából előnyös a környezetre szabad kilátást, illetve azzal vizuális kapcsolatot biztosító, nagy üvegfelület, melyek a hatékony üzemeltetés szempontjai miatt elképzelhetetlenek árnyékolók nélkül.

Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György
7/26
Homlokzatképzés lamellás árnyékolókkal – Lakóház, Kis-Sáb hegy – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – fotó: Palkó György

Homogenitás és nyitottság?

Az egynemű, elemekkel történő homlokzatburkolás, a homlokzatra átforduló tetők, vagy a tetőre kúszó homlokzatok egyik megoldási lehetősége, ha ezeket árnyékolószerkezetek biztosítják. Így válhatnak a homlokzatok szerves részévé, sőt, fő meghatározó elemévé a homogenitást nyújtó árnyékolószerkezetek.

Homlokzatképzés lamellás árnyékolókkal – Kecskeméti Campus, Kecskemét – tervezők: Hartvig Lajos DLA, Bánáti Béla (Bánáti + Hartvig Építész Iroda Kft.), Nyéki Gábor (LIMA Design Kft.) – forrás: Krüllung
8/26
Homlokzatképzés lamellás árnyékolókkal – Kecskeméti Campus, Kecskemét – tervezők: Hartvig Lajos DLA, Bánáti Béla (Bánáti + Hartvig Építész Iroda Kft.), Nyéki Gábor (LIMA Design Kft.) – forrás: Krüllung

Elrejtve vagy megmutatva

Tervezői oldalról gyakran felmerül az a kérdés, hogy árnyékolók mennyire befolyásolják majd a homlokzat képét, mennyire lesznek láthatóak a felhasználás ideje alatt, illetve mennyire válnak láthatatlanná használaton kívül. Ennek egyik megoldása a valamilyen módon összegyűjthető, felhúzható, eltolható árnyékolók alkalmazása. Az elrejtést segítik a homlokzatburkolat mögé rejtett fogadódobozok, a szinte láthatatlan sodronyos megvezetések, a homlokzatba integrált vezetősínek. Ugyanakkor egy-egy hangsúlyosan látszó burkolat teljesen más megjelenést is adhat, ha ez támogatja az építészeti elképzelést.

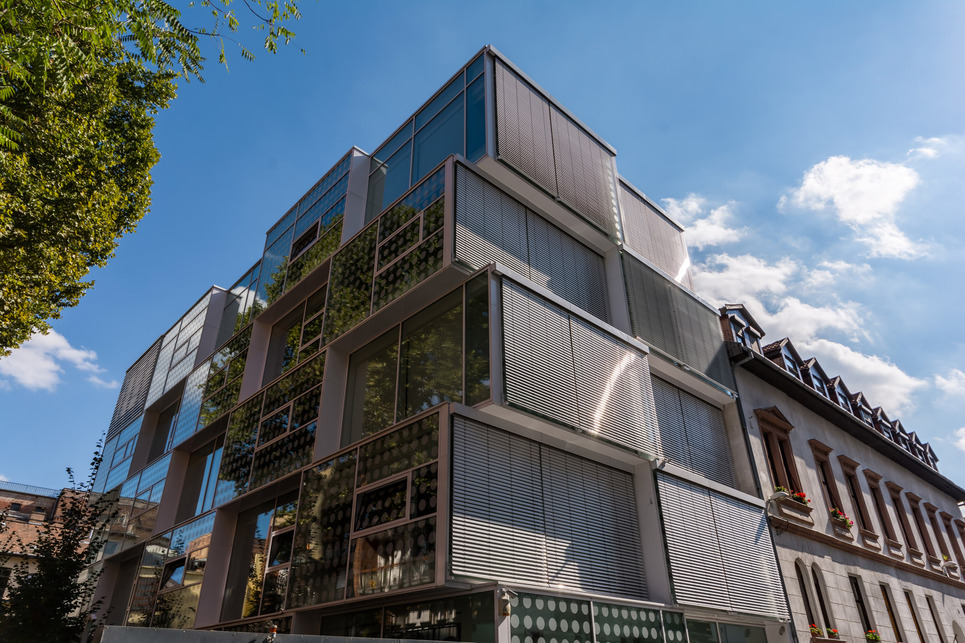

Homlokzatképzés lamellás árnyékolókkal – Geometria irodaház, Budapest – tervezők: Gunther Zsolt, Csillag Katalin (3h Építésziroda Kft.) – fotó: Palkó György
9/26
Homlokzatképzés lamellás árnyékolókkal – Geometria irodaház, Budapest – tervezők: Gunther Zsolt, Csillag Katalin (3h Építésziroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – A15 villa, Budapest – tervezők: Fazekas Katalin DLA, Vilics Árpád (Kettőpera Stúdió Kft.) – fotó: Palkó György
10/26
Homlokzatképzés lamellás árnyékolókkal – A15 villa, Budapest – tervezők: Fazekas Katalin DLA, Vilics Árpád (Kettőpera Stúdió Kft.) – fotó: Palkó György

Utólagosság

A költségek rövid távú csökkentése vagy a hozzá nem értés miatt sokszor elmarad az árnyékolók beépítése. Azonban az első nyár szembesíti az épületet használókat azzal, hogy a hő- és/vagy fényvédelem kérdése nem megkerülhető. Viszont utólag már igencsak nehéz minden szempontból megfelelő és esztétikus megoldást találni. De ez sem lehetetlen.

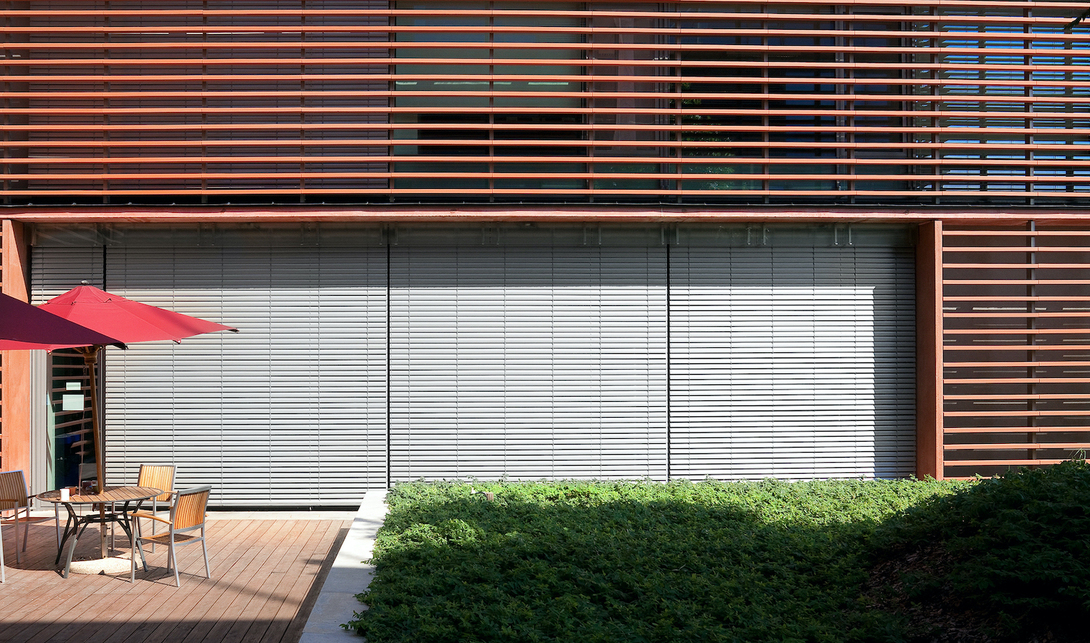

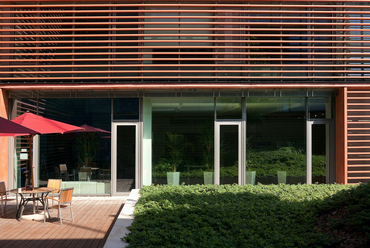

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung
11/26
Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung
12/26
Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung
13/26
Homlokzatképzés lamellás árnyékolókkal – HungaroControl, Budapest – tervezők: Zsuffa Zsolt, Kalmár László (Zsuffa és Kalmár Építész Műterem) – forrás: Krüllung

Fix vagy mozgatható

A megfelelő lamellás árnyékoló kiválasztását elsősorban a funkcionális igények, valamint az építészeti elképzelések befolyásolják. Fontos, hogy az épületet érő hő- és fényhatások, a napsugarak beesési szöge évszakonként és napszakonként is folyamatosan változik. Ezeket a változásokat folyamatosan követni szükséges. Ezért általánosságban a mozgatható árnyékolók kedvezőbb eredményt adnak, de vannak olyan helyzetek, ahol a fix megoldások logikusabbak.

Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György
14/26
Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György
15/26
Homlokzatképzés lamellás árnyékolókkal – Sanofi, Budapest – tervezők: Bánáti Béla, Kurucz Regina (Bánáti + Hartvig Építész Iroda Kft.) – fotó: Palkó György

Fix kialakítás

Fix árnyékolók alkalmazása olyan funkciók esetében javasolt, ahol valamilyen tárolási, raktározási, gépészeti, parkoló, közlekedési tevékenység zajlik, tehát az árnyékolónak nem kell tudnia a napszaknak megfelelő napállásokat lekövetni.

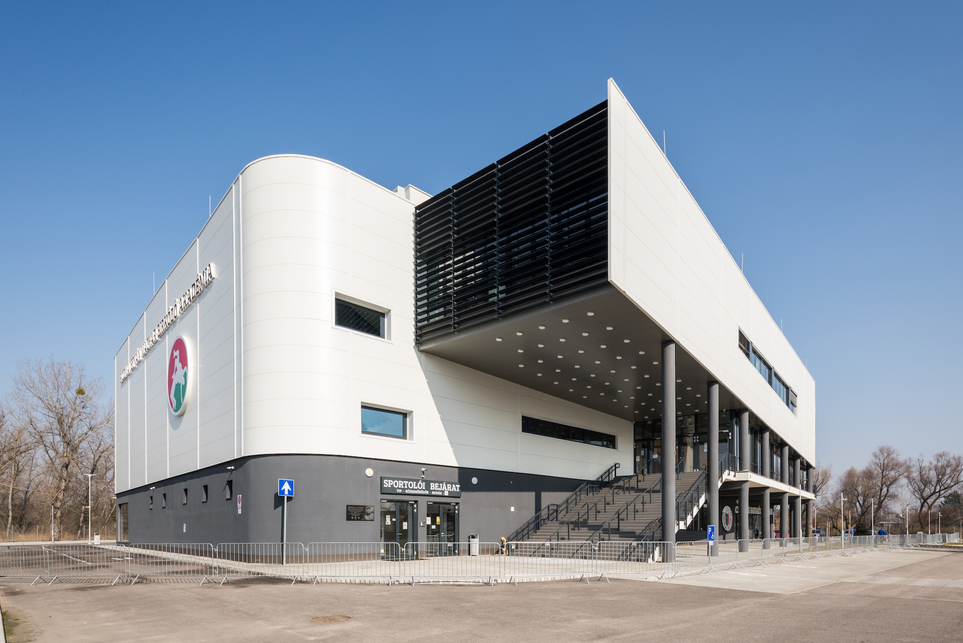

Homlokzatképzés lamellás árnyékolókkal – Kozma István Magyar Birkózó Akadémia – tervezők: Stocker György, Bánsági Szilvia (Stokplan Kft.) – fotó: Palkó György
16/26
Homlokzatképzés lamellás árnyékolókkal – Kozma István Magyar Birkózó Akadémia – tervezők: Stocker György, Bánsági Szilvia (Stokplan Kft.) – fotó: Palkó György

Fix és billenthető (kislamellás)

A billenthető lamellázat funkcionálisan többet tud a fix változatnál, jelenléte azonban hatással van az épület külső megjelenésére. A változatos keresztmetszeti lehetőségekkel rendelkező szerkezet bármilyen síkban és alak esetében, külső és belső térben egyaránt alkalmazható.

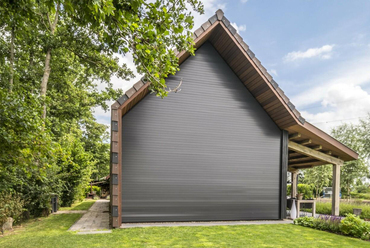

Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung
17/26
Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung

Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung
18/26
Homlokzatképzés lamellás árnyékolókkal – tervező: ARCO Architecten BNA – forrás: Krüllung

Fix és forgatható (nagylamellás)

A fix és forgatható lamellás árnyékolók bármilyen épületfunkció esetében ideális és a napállást követő megoldást nyújtanak. Bármilyen síkban, függőleges és vízszintes, vagy akár ferde hossztengelyű lamellákkal egyaránt kivitelezhető. A forgatható lamellás árnyékolók sokoldalú felhasználásának csak a képzelet szab határt.

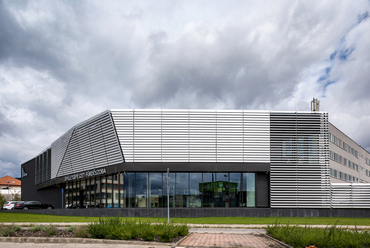

Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György
19/26
Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György
20/26
Homlokzatképzés lamellás árnyékolókkal – CU Impex, Budaörs – tervezők: Dévényi Márton, Gyürki-Kiss Pál, Pintér Norbert (Marp Kft.) – fotó: Palkó György

Forgatható, összegyűjthető (zsaluzia)

Főként lakó- és irodaterekre specializálódott, abból az egyszerű tényből kiindulva, hogy egy sokoldalúan variálható, szabályozható szerkezetről van szó. A zsaluzia amellett, hogy lamellázata fokozatmentesen állítható a kívánt dőlésszögre, a lamellák teljesen összegyűjthetők, ezzel szabad kilátást biztosítanak a lakótérből vagy az irodatér dolgozóinak. Alkalmazása lyukarchitektúrás, valamint függönyfalas homlokzatok esetén elegáns megjelenést nyújt. Elsősorban irodaépületeknél – nagyteres alaprajz esetén különösen – javasolt az ún. természetes fény bevezető technika alkalmazása.

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György
21/26
Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György
22/26
Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György
23/26
Homlokzatképzés lamellás árnyékolókkal – Graphisoft SAP, Budapest – tervező: Horváth Zoltán (TEN Építész Műterem) – fotó: Palkó György

Eltolható vagy harmonikaszerűen gyűjthető (zsalutáblás árnyékoló)

Ugyancsak egy sokoldalúan alkalmazható szerkezet. Az eltolható vagy harmonikaszerűen gyűjthető árnyékolók keret profilja, valamint kitöltése (alumínium tömör és perforált tábla, valamint lamellázat, falamellák, üvegbetét, rozsdamentes és/vagy alumínium mikrolamellás betét) egyedileg kombinálható. A szerkezet gyűjtési helyét mindenképp előre érdemes megtervezni. A zsalutábla panelek kitöltése extra hő- vagy hangszigetelő anyagokkal is kialakítható.

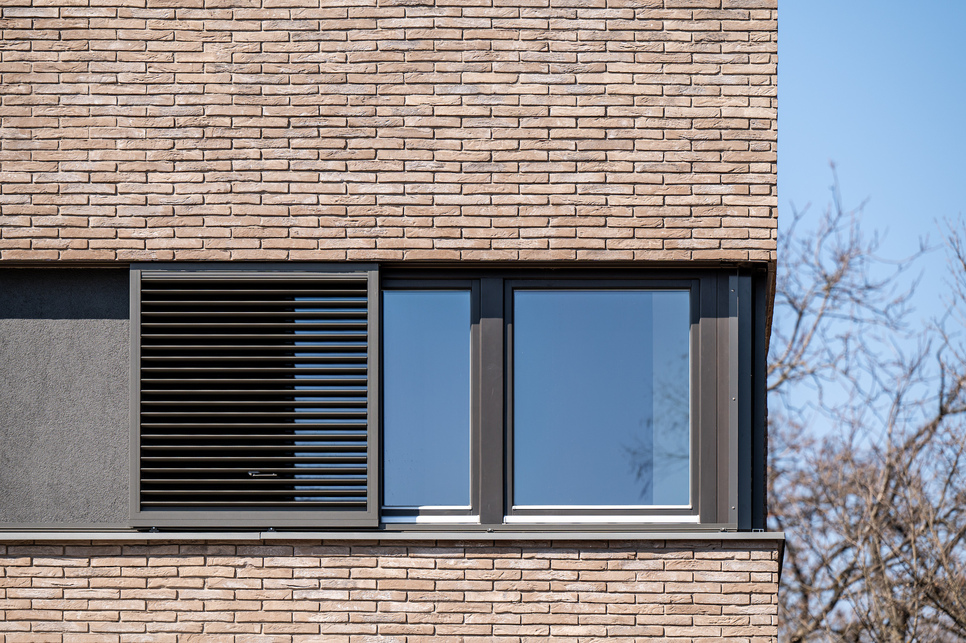

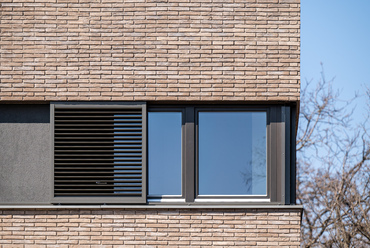

Homlokzatképzés lamellás árnyékolókkal – S16 lakóház, Szentendre – tervezők: Vadász Bence, Vadász Balázs (Vadász Építész Stúdió) – fotó: Palkó György
25/26
Homlokzatképzés lamellás árnyékolókkal – S16 lakóház, Szentendre – tervezők: Vadász Bence, Vadász Balázs (Vadász Építész Stúdió) – fotó: Palkó György

Anyagok és mozgatási módok

Filozófiánk, hogy bármilyen anyagból, bármilyen mozgatási móddal készíthető árnyékoló. A különböző anyagtípusok megmozgatása minden esetben mérnöki kreativitást és tervezést igényel, azonban ennek eredményeként képes az árnyékolószerkezet tökéletesen az építészeti, belsőépítészeti koncepció szerves részévé válni.

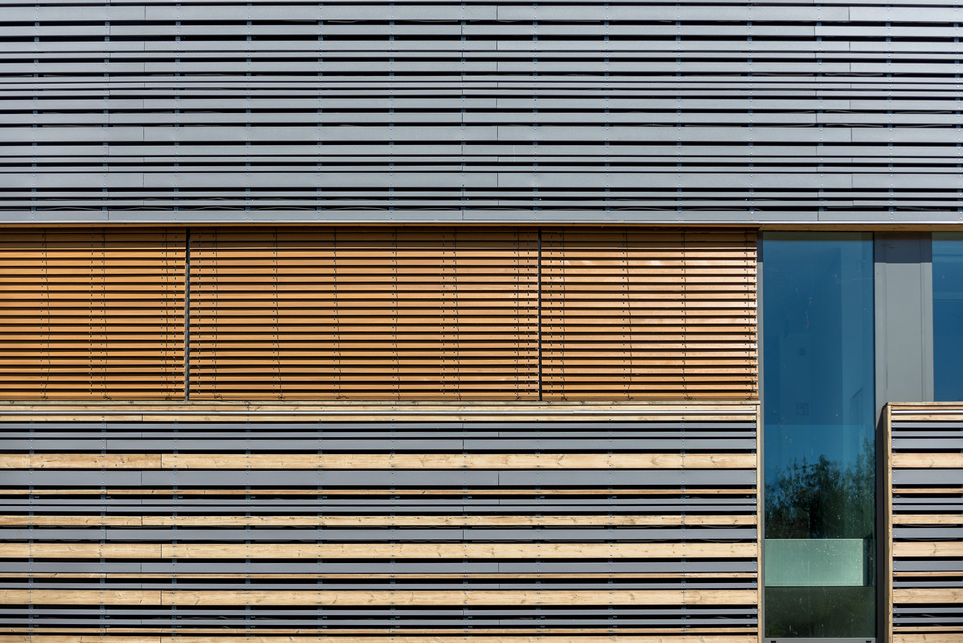

Homlokzatképzés lamellás árnyékolókkal – MKKSZ Székház, Budapest – tervezők: Olbert Krisztián (Óbuda Építész Stúdió), Hild György, Bálint Zoltán (4. Csoport Építészműterem Kft.) – fotó: Palkó György
26/26
Homlokzatképzés lamellás árnyékolókkal – MKKSZ Székház, Budapest – tervezők: Olbert Krisztián (Óbuda Építész Stúdió), Hild György, Bálint Zoltán (4. Csoport Építészműterem Kft.) – fotó: Palkó György

Az árnyékolószerkezet megtervezése ebből a nézőpontból új, izgalmas kihívások elé állítja a tervezőt. Ebben a folyamatban igyekszik inspirációt és szakmai segítséget biztosítani a Krüllung csapata.

Vélemények (0)
Új hozzászólás
Nézőpontok/Történet

A Gül Baba utca // Egy hely + Építészfórum

2024.01.30. 16:22
8:55

A Frankel Leó útról nyíló meredek, macskaköves gyalogutat sokszínű építészeti térfalai és ebből fakadó zegzugossága teszi Budapest egyik legromantikusabb utcájává. A hangulatos ösvényen keresztül lehet felzarándokolni a közel fél évezreddel ezelőtt épült Gül Baba türbéjéhez, az iszlám világ legészakibb szenthelyéhez.

A Frankel Leó útról nyíló meredek, macskaköves gyalogutat sokszínű építészeti térfalai és ebből fakadó zegzugossága teszi Budapest egyik legromantikusabb utcájává. A hangulatos ösvényen keresztül lehet felzarándokolni a közel fél évezreddel ezelőtt épült Gül Baba türbéjéhez, az iszlám világ legészakibb szenthelyéhez.

Nézőpontok/Történet

Róth Miksa Emlékház és Gyűjtemény // Egy hely + Építészfórum

2024.01.16. 11:41
9:03

Róth Miksa üvegműves, üvegfestő és mozaikművész volt. Művei megtalálhatóak az Országházban, a Zeneakadémiában, a Gresham-palotában és a Magyar Nemzeti Bankban, míg családja – a rendszerváltás előtt – hagyatékát Erzsébetvárosnak adományozta. Az Egy hely stábja a pesti "Chicagóba", a Nefelejcs utcai Róth Miksa Emlékházhoz látogat el.

Róth Miksa üvegműves, üvegfestő és mozaikművész volt. Művei megtalálhatóak az Országházban, a Zeneakadémiában, a Gresham-palotában és a Magyar Nemzeti Bankban, míg családja – a rendszerváltás előtt – hagyatékát Erzsébetvárosnak adományozta. Az Egy hely stábja a pesti "Chicagóba", a Nefelejcs utcai Róth Miksa Emlékházhoz látogat el.
