Továbbképzési központ: VELUX Forum a németországi Sonnebornban
Gazdaság

Továbbképzési központ: VELUX Forum a németországi Sonnebornban

2008.12.16. 10:38

Cikkinfó

Építészek, alkotók:
Ostermann Architekten

Földrajzi hely:
Sonneborn, Németország

Vélemények:
1

Letölthető dokumentumok:

Természetes fény és friss levegő – a VELUX tetőtéri ablakok alapvető értékeit a cég koncepcióházak fejlesztésével és saját irodaházai képében is igyekszik életre hívni. A németországi Sonnebornban 2007 nyarán adtak át egy modern továbbképzési központot, mely egyben a VELUX filozófiájának bemutató-objektuma is.

A VELUX Forum nevet viselő épület nemcsak azért kiemelkedő, mert az építőanyag-ágazat egyik legkorszerűbb képzési központja, hanem jövőbe mutató energiakoncepciója miatt is. Az átgondolt építészeti megoldások, az energiatakarékos épületgépészet és az energetikailag aktiválható épületszerkezetek ugyanis feleslegessé teszik a klímaberendezések használatát. Az egész elgondolás a házban alkalmazott 174 VELUX tetőtéri ablakon, illetve az árnyékolók központi, automatikus vezérlésén alapszik.

VELUX Forum, Sonneborn
1/11
VELUX Forum, Sonneborn

VELUX Forum, Sonneborn
2/11
VELUX Forum, Sonneborn

VELUX Forum, Sonneborn
3/11
VELUX Forum, Sonneborn

VELUX Forum, Sonneborn
4/11
VELUX Forum, Sonneborn

A többségében elektromos működtetésű tetőtéri ablakok nagyobb műszaki ráfordítás nélkül, napszaktól és évszaktól függetlenül, mindig kellemes klímát biztosítanak a képzések résztvevőinek, kihasználva a természeti erőforrásokat: a szél (szellőztetés) és a nap (fűtés) erejét. Építészetileg ezt támogatja például az 53 fokos szögben döntött déli homlokzat fölé kinyúló tető, amely árnyékot vet a legtöbb megnyitást tartalmazó falra.

Műszaki szempontból az ablakok és a tető csomópontjánál eleget kellett tenni a német energiatakarékossági rendeletben (EnEV) előírt hővédelmi követelményeknek. A VELUX standard termékválasztékában is megtalálható hőszigetelő kerettel és alátétfóliával ezt könnyen sikerült teljesíteni.

VELUX Forum, Sonneborn
5/11
VELUX Forum, Sonneborn

VELUX Forum, Sonneborn
6/11
VELUX Forum, Sonneborn

VELUX Forum, Sonneborn
11/11
VELUX Forum, Sonneborn

VELUX Forum, Sonneborn
7/11
VELUX Forum, Sonneborn

A tetőtéri ablakok többsége az északi oldal 15 fokos hajlásszögű tetősíkjába, valamint a 60 fokos dőlésszögű homlokzatba épült. A keleti és nyugati oromfalakon nincsenek megnyitások. Mivel a megfelelő hővédelmet kizárólag külső árnyékolókkal lehetett megvalósítani, az ablakokra a VELUX elektromos működtetésű redőnyei és külső hővédő rolói kerültek. Az esetlegesen túlzott mértékű természetes fény belső, elektromos működtetésű árnyékolókkal szabályozható. Az összes árnyékoló egy automatikus, központi vezérléshez csatlakozik. Annak érdekében azonban, hogy helyiségenként vagy a változó körülménynek megfelelően is be lehessen avatkozni, az egyedi működtetés lehetősége is megmaradt.

Átfogó számítógépes szimuláció igazolta, hogy a tervezett éjszakai hűtés a nyári hónapokban is 26ºC alatt tartja a beltéri hőmérsékletet. A tetőtéri ablakok szükség szerinti automatikus nyitásáról vagy zárásáról hőmérséklet- és esőérzékelők, valamint időkapcsolók gondoskodnak. Az épület geometriája és az ablakok elrendezése is olyan, hogy a ház minden részét egyformán át tudja járni az éjszakai levegő. A masszív tetők és falak, valamint a 8,5 cm vastag estrich-réteg pedig, hatékonyan megtartja a hűvösséget. A napközben nyitott helyzetű ablakok az északi oldal felől folyamatosan engedik be a levegőt, amely az épületbe jutva felveszi a belső térben keletkezett hőt, felszáll a feljebb elhelyezett déli megnyitások irányába, ahol azután újra kijut a szabadba. Az ablakok elrendezése a termek hűtése mellett így járul hozzá a friss levegő biztosításához is. „A keresztszellőztetésnek ez a formája nemcsak intézményeknél bizonyul jó megoldásnak, hanem családi házaknál is alkalmazható" – mondja a tervező, Jan Ostermann.

VELUX Forum, Sonneborn
8/11
VELUX Forum, Sonneborn

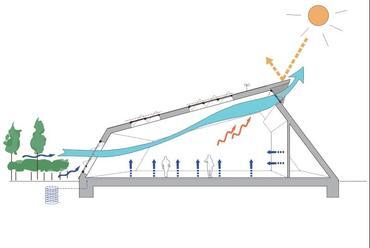

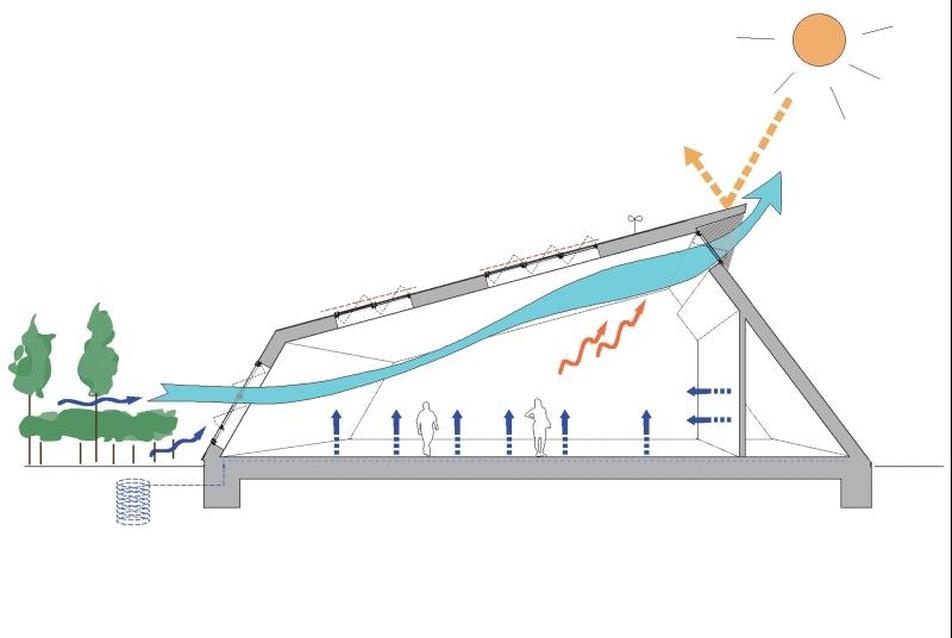

keresztmetszet a szellőztetési rendszerről – nyáron
9/11
keresztmetszet a szellőztetési rendszerről – nyáron

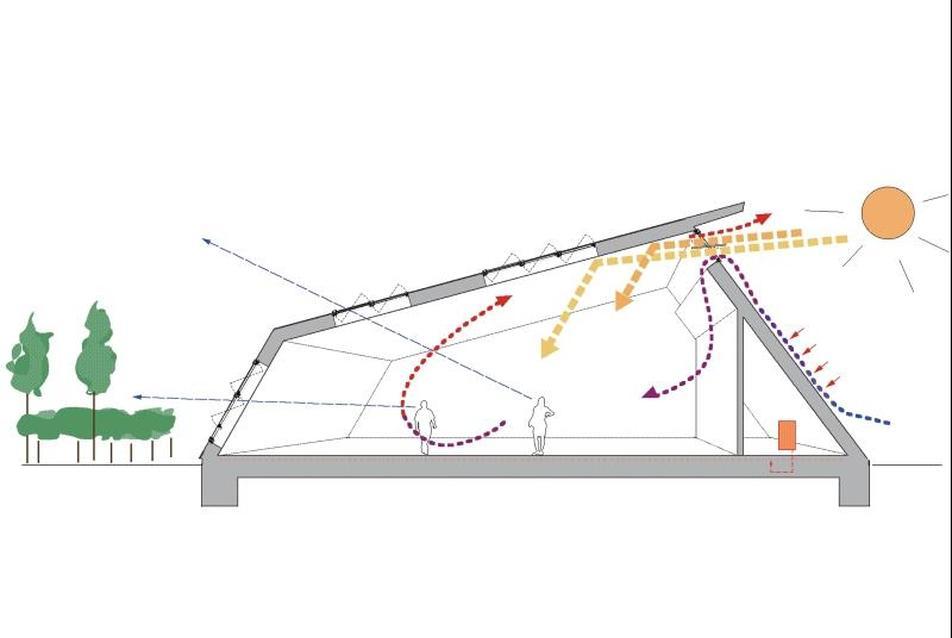

keresztmetszet a szellőztetési rendszerről – télen
10/11
keresztmetszet a szellőztetési rendszerről – télen

A nyári hőség elvezetéséről a fentieken kívül még egy földbe süllyesztett hőszivattyú is gondoskodik, mely a talajban lehűtött vizet a padlófűtési rendszerbe vezeti. A főtetőn és az északi oldalon a Rheinzink korcolt fedésből, a déli oldalon pedig az Eternit szálcement burkolólapokból álló homlokzati szerkezet télen minimálisra csökkenti az épület burkolatán keresztül bekövetkező hőveszteséget. Az ablak nélküli keleti és nyugati falak hőszigetelt mészhomok-tégla falazattal épültek.

A VELUX Forum értékes külső burkolata és jövőbe mutató klíma-, szellőzési és megvilágítási koncepciója biztosítja, hogy a primer energiaigény az energiatakarékossági rendelet szerinti legnagyobb megengedett értéknél mintegy 25 százalékkal alacsonyabb legyen. Különösen nagy megtakarítás realizálható a nyári energiafelhasználásban a hagyományos klímaberendezés elhagyásának köszönhetően, amelyet a tetőtéri ablakok és árnyékolók intelligens vezérlése tesz lehetővé.


Velux Forum, Sonneborn/Thüringen
építészet: Ostermann Architekten, Hamburg

az épület adatai
hossza: 44 m, szélessége: 24 m, magassága: 7,8 m
a telek mérete: 8470 m²
a bruttó alapterület: kb. 950 m², a bruttó szintterület: kb. 1150 m²

funkcionális egységek

  • fogadóterület pultokkal és a galériára vezető nyitott lépcsővel
  • két tanterem (50, illetve 20 személy befogadására alkalmas)
  • gyakorlóterem és kiállító terület VELUX demonstrációs modellekkel
  • gyakorlati oktatóműhely tetőszerkezeti modulokkal
  • kávézó a galérián tetőterasszal
forrás: VELUX Magyarország
