Ahol az építőkockák születnek - LEGO gyár
Épületek/Ipari és kereskedelmi épület

Ahol az építőkockák születnek - LEGO gyár

2014.10.31. 15:07
MÉD

Projektinfó

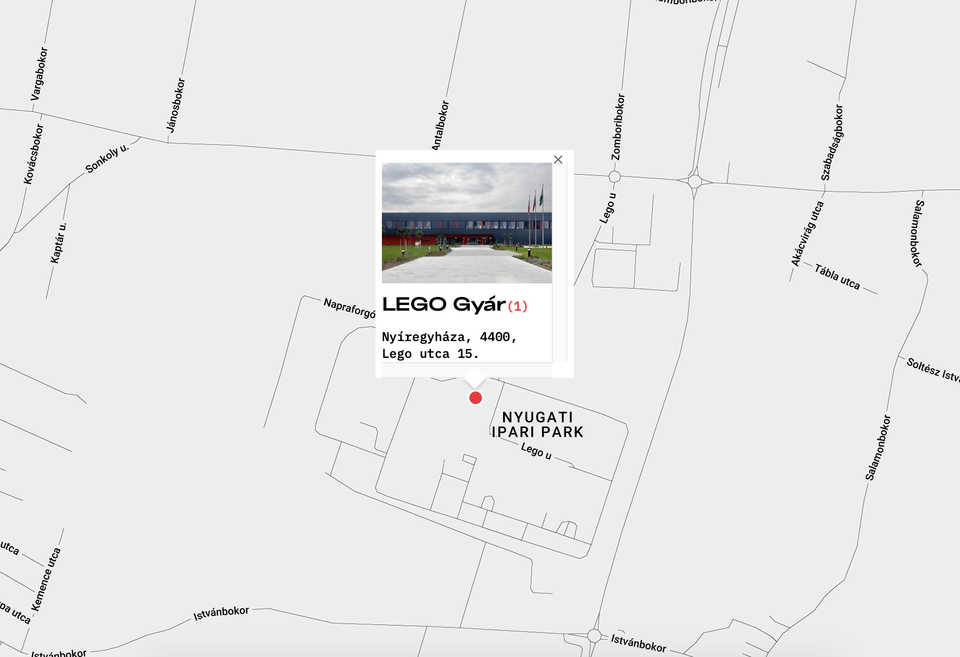

Térkép:
LEGO Gyár

Földrajzi hely:
Nyíregyháza, Magyarország

Építészek, alkotók:
Annus Marina, Horváth Gábor, CÉH

LEGO gyár Nyíregyháza

URL:
CÉH csoport

Építés éve:
2014

Bruttó szintterület:
128556 m2

Stáblista

tartószerkezet: Borbély Attila, Kádár Gergely
épületgépészet: Ágoston István
épületvillamosság: Lénárt Attila
tűzvédelem: Brindzik Orsolya, Takács Lajos
környezetvédelem: Literáthy Bálint
sprinkler: Csordás András
tűzjelző/gyengeáram: Verebi Gábor
akadálymentesítés: Jávor Éva
tűzvédelmi szimuláció: Szilágyi Csaba
út, közmű: Bartha Miklós
kert: Márton Péter
konyhatechnológia: Palainé Straub Ágnes
akusztika: Zsíros Tibor

MÉD:

Letölthető dokumentumok:

A legózás gyermekkori élménye generációk egész sorának közös pontja. Az építőkockák fogalommá váltak az utóbbi évtizedekben, és népszerűségüket a számítógép és az internet elterjedése sem igazán rengette meg. Nyíregyháza mellett mintegy hatvan hektáron működik Európa egyik legnagyobb LEGO gyára. Az építészetileg is figyelemre méltó együttest Annus Marina, Horváth Gábor (CÉH Zrt.) és munkatársaik tervei nyomán valósították meg.

Részlet a műleírásból

Előzmények

Cégünket a LEGO Manufacturing Kft. bízta meg egy új típusú gyár tervezésével, mely illeszkedik a változó termelési viszonyokhoz, követni tudja a világpiac igényeit, és költséghatékony, modulárisan építhető- bővíthető valamint energiabarát.

A LEGO csoportnak ez az eddigi legnagyobb egyidejű zöldmezős beruházása.

Fontos cél volt a rugalmasság, a modularitás, a változó igényeket követő épület. Másik nagyon fontos célkitűzés volt, hogy az általános energiafelhasználás 2020-ig 50%-ban megújuló energiából származzék, a későbbiekben pedig 100%-ban csak megújuló energiaforrásból származó energiát használjon fel a cég termékeinek előállítására. A zöld energia felhasználása mellett fontos volt, hogy az épületen belül keletkező hulladékhő minden lehetséges módon hasznosítva legyen. Az energiaigényt az energia épületben levő 3 db gázmotor szolgálja, melyek később átállíthatók biogáz üzemelésre is. Beruházói igény volt az újrafelhasznált anyagok használatának támogatása is, a LEED minősítési rendszer szempontjait szem előtt tartva. A hőszigetelés jelentős hányada, a vízszigetelés, az acélszerkezetek, lapburkolatok mind-mind újrafelhasznált anyagokból készülnek.

fotó: Zsitva Tibor
3/54
fotó: Zsitva Tibor

Másik fontos koncepció, hogy a biztonság az első számú prioritás a LEGO cégnek. A gyalogos személyforgalmat ezért elválasztottuk a termelési nehézgépjárműves forgalomtól, hogy minimális számban legyenek csak balesetveszélyes kereszteződések. A gépészeti és egyéb szerkezetek tervezésekor is megjelent a biztonság, a folyamatos termeléshez sok egységet redundánsan kellett megtervezni.

A magyarországi gyár várhatóan a termékek teljes palettáját fogja előállítani: mind a DUPLO, mind a SYSTEM termékcsalád gyártásra, válogatásra, csomagolásra kerül sor házon belül. DUPLO Europán belül csak itt kerül jelenleg előállításra.

A tervezés folyamán a beruházó kérése volt, hogy a gyárat gyermek- és egyéb vendég csoportok biztonságosan látogathassák. Jelenleg a vendégek szinte a teljes gyártási-csomagolási folyamatot megtekinthetik. A látogatói folyosó a közlekedési főtengely első emeltére került, melyről nyiló látogató teraszokról megnézhetik a fröccsöntés folyamatát, a belső konvejorpályákat, az automata kezelőteret a kézi raktárakat, a csomagolást és a szállítmányozást is. Ezalól kivételt egyedül a magasraktárak jelentenek, elhelyezkedésük és speciális mivoltuk miatt: teljesen automaták, daruzottak, ember nem is dolgozik bennük.

fotó: Zsitva Tibor
9/54
fotó: Zsitva Tibor

A megvalósítás során egy nagyon modern üzem jött létre: pl. a helyiségekben nincsenek villanykapcsolók és klasszikus termosztátok, ezek helyett a helyiségekbe a legmodernebb jelenlétérzékelők kerültek beépítésre, a fény automatikusan felgyúlik, a szellőzés elindul az igényeknek megfelelően, majd pedig ki is kapcsol, ha az emberek elhagyják a helyiséget.

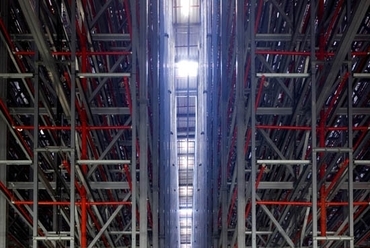

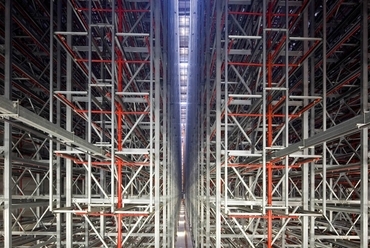

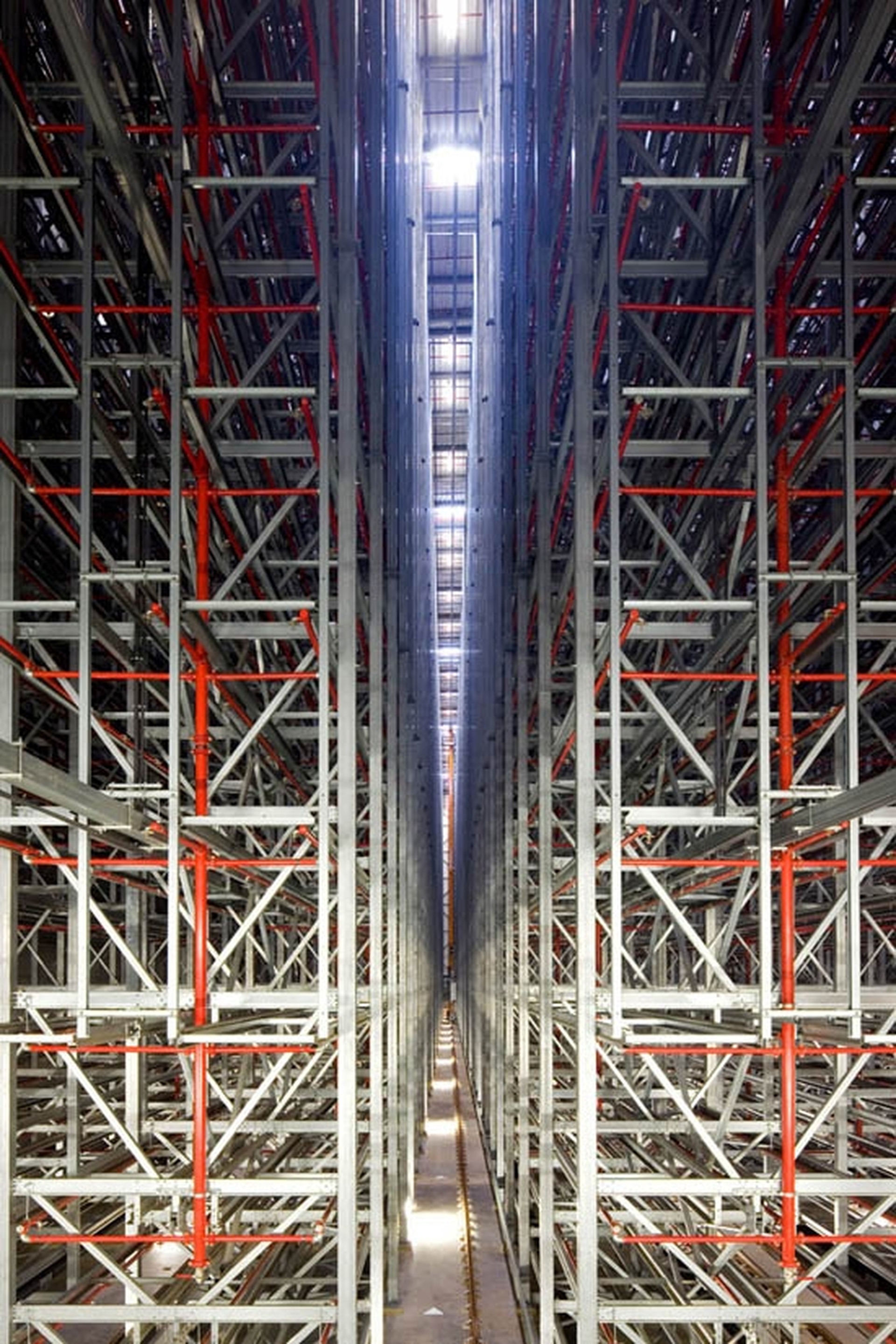

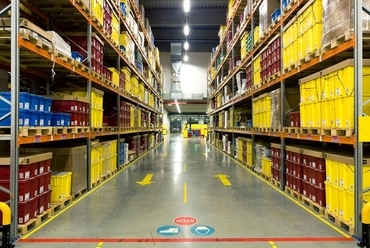

Megépült a telken Magyarország legnagyobb magasraktára is, 36,6 m magassággal, melynek összkapacitása 1500 kamionban férne csak el (81 ezer raklapnyi LEGO).

Építészeti koncepció

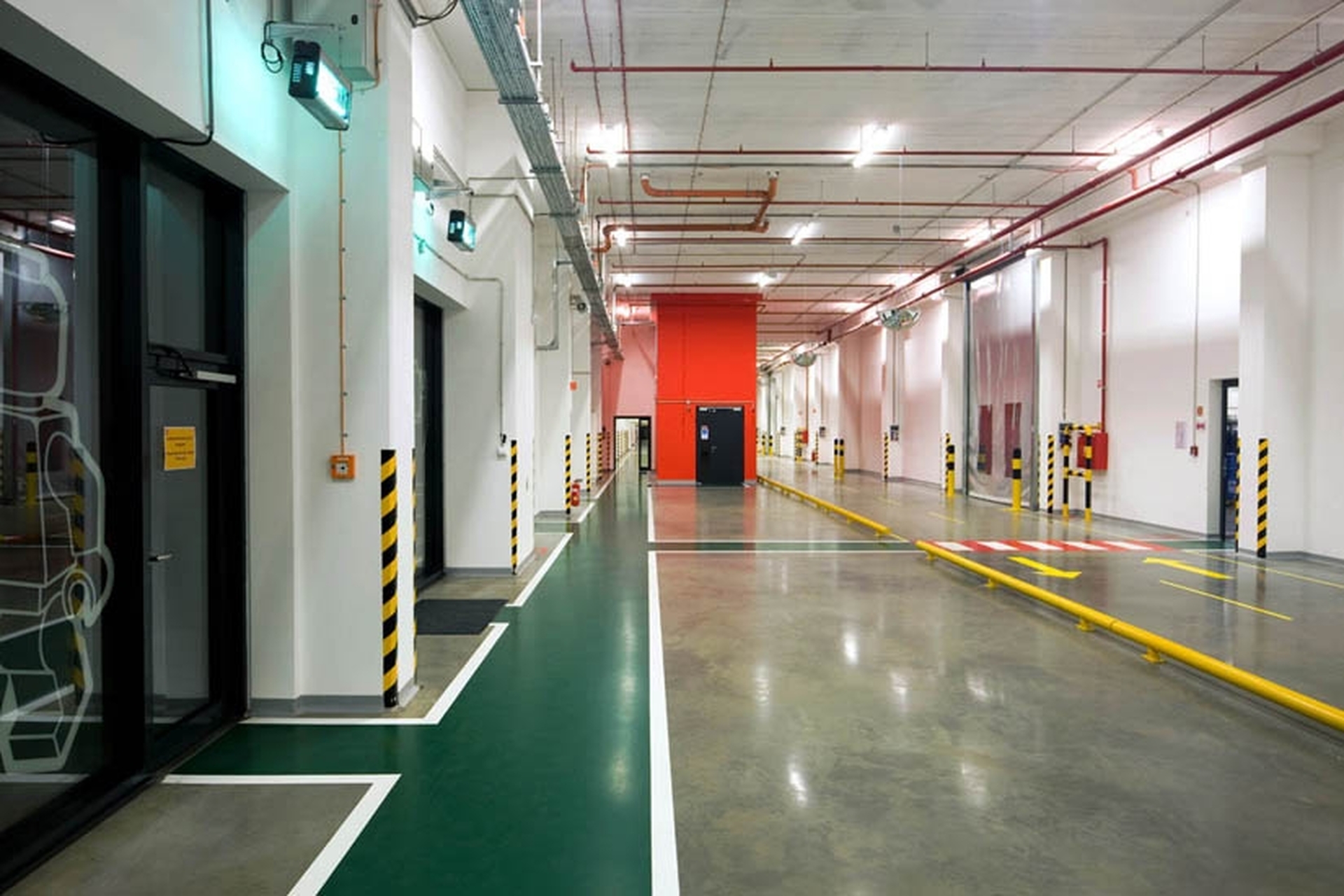

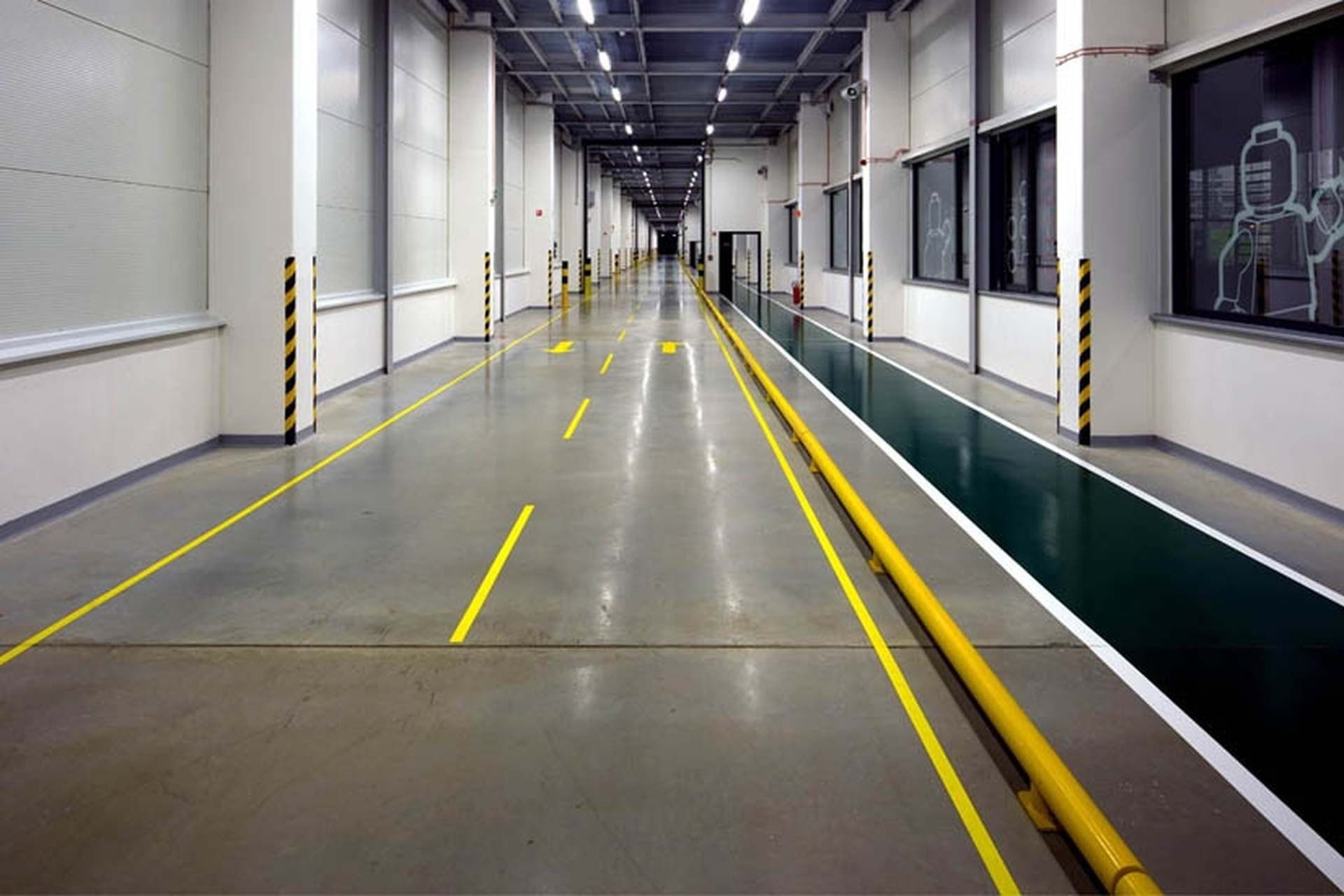

A létesítmény legfontosabb eleme a T alakú központi folyosó. Erre fűzi fel a technológia a gyártás főbb elemeit. Ez a folyosó 2 szintes:

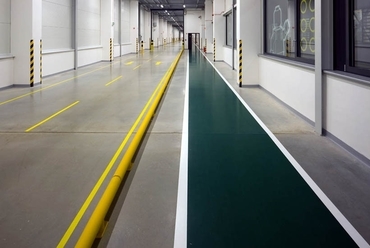

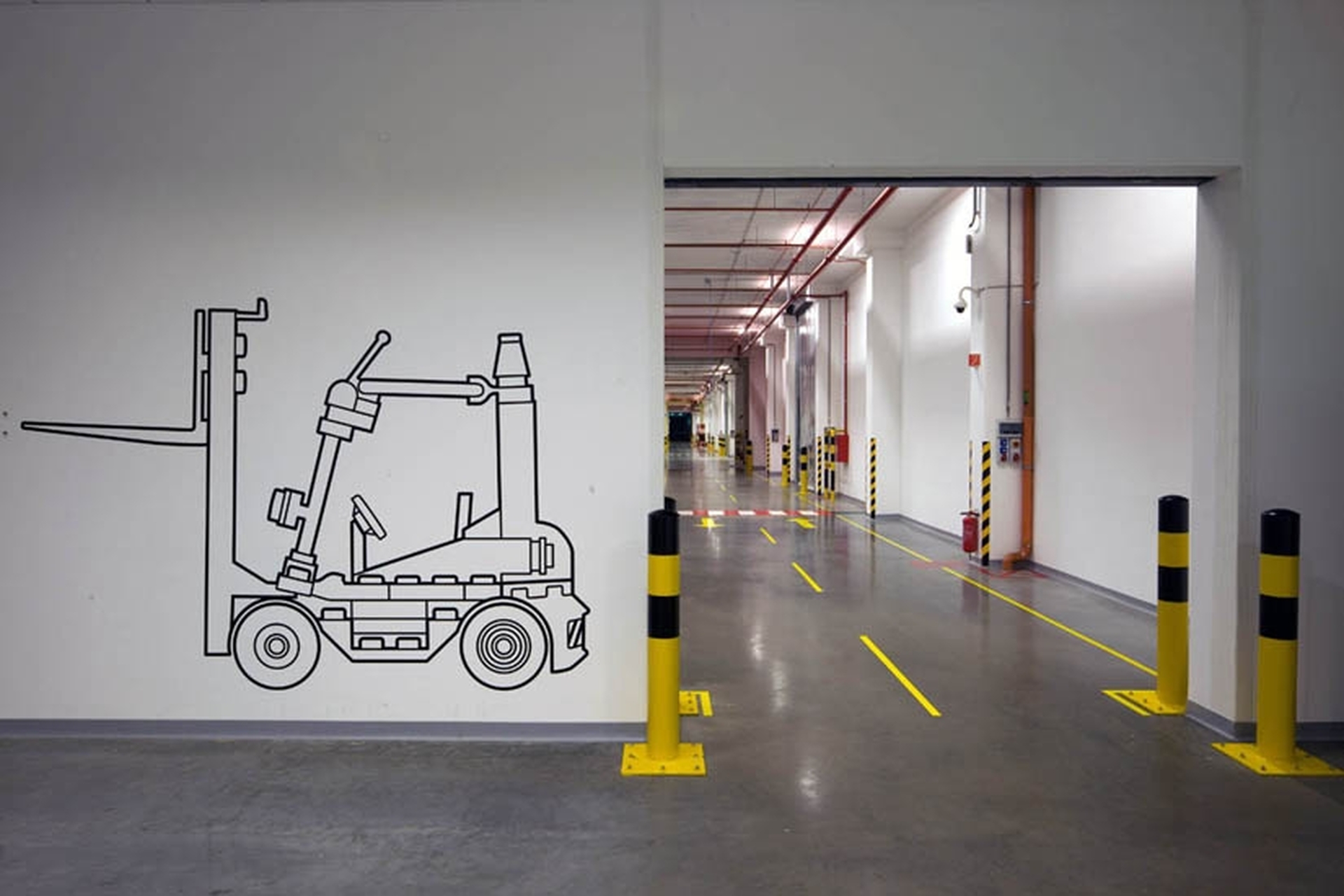

A földszinten folyik a targoncás anyagszállítás, a „nehéz forgalom" a szükséges mértékben; mert itt zajlik a gyalogos forgalom is a targoncáktól elválasztott sávban. Az emeleten közlekednek a látogatói csoportok, valamint az adminisztáció egyes dolgozói, a fejük fölött futnak a gépészeti vezetékek, és az automatikus szállítószalagok, amelyek a játékelemekkel teli ládákat szállítják a konvejorpályán. Az épületek jellemzően földszintesek, néhány helyen részben kétszintesek. A gépházak jellemzően az 1. emeleten vagy tetőszinten helyezkednek el. A tetőfelületeken gyakorlatilag nincs szabadon gép, minden gépészet felépítményekbe lett elrejtve.

fotó: Zsitva Tibor
26/54
fotó: Zsitva Tibor

Szín- és anyagválasztás

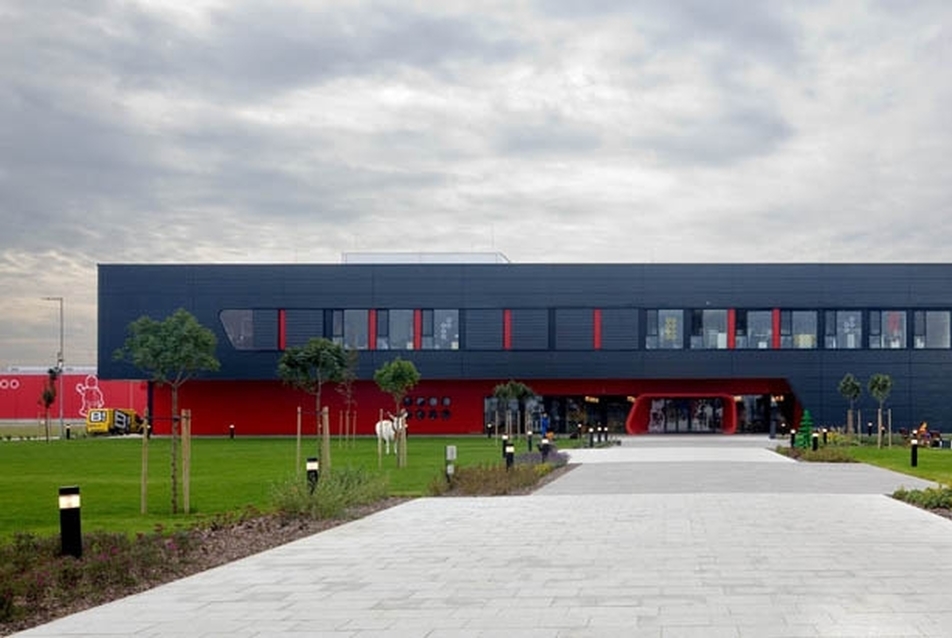

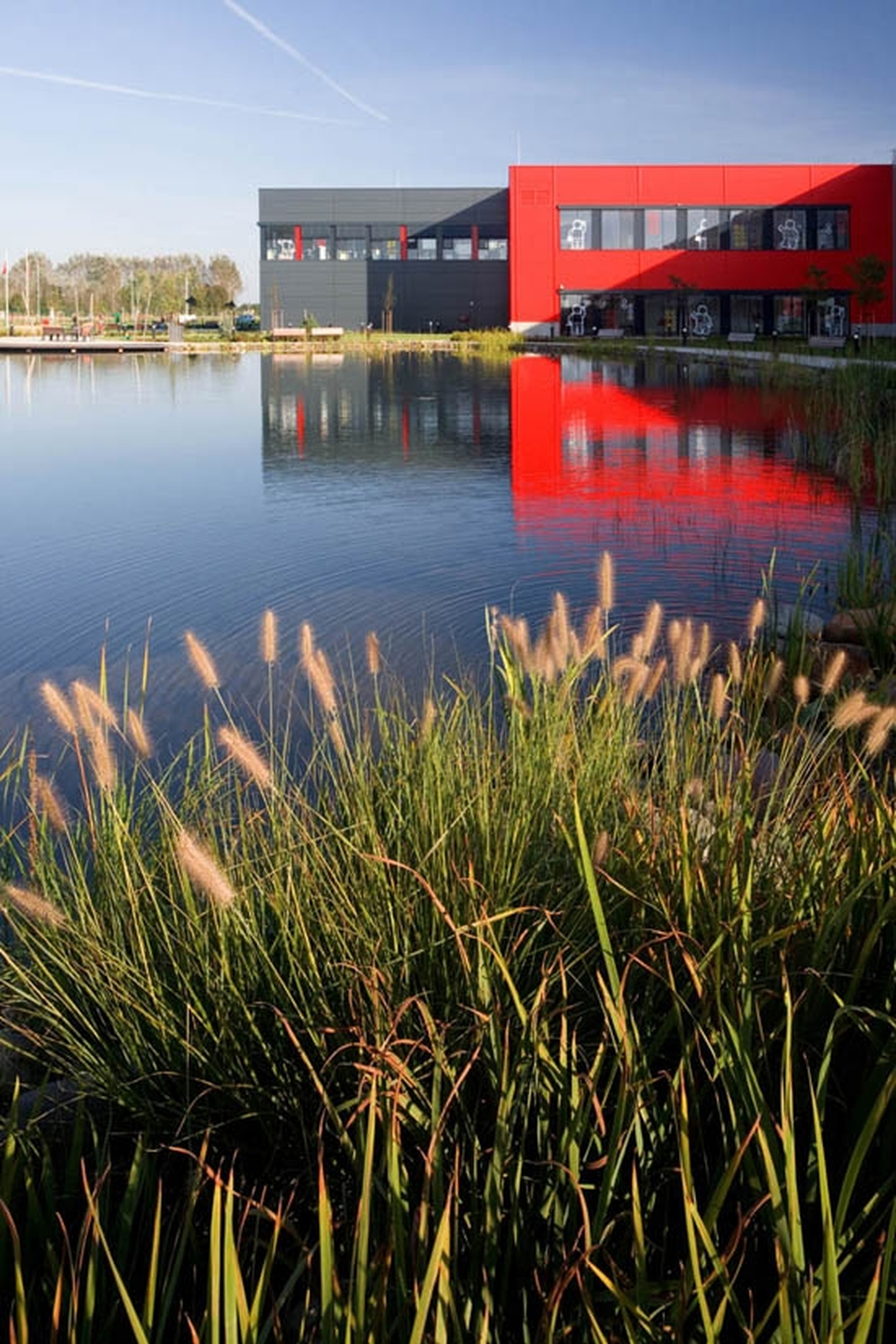

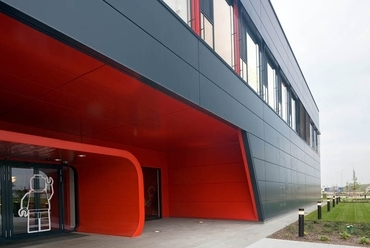

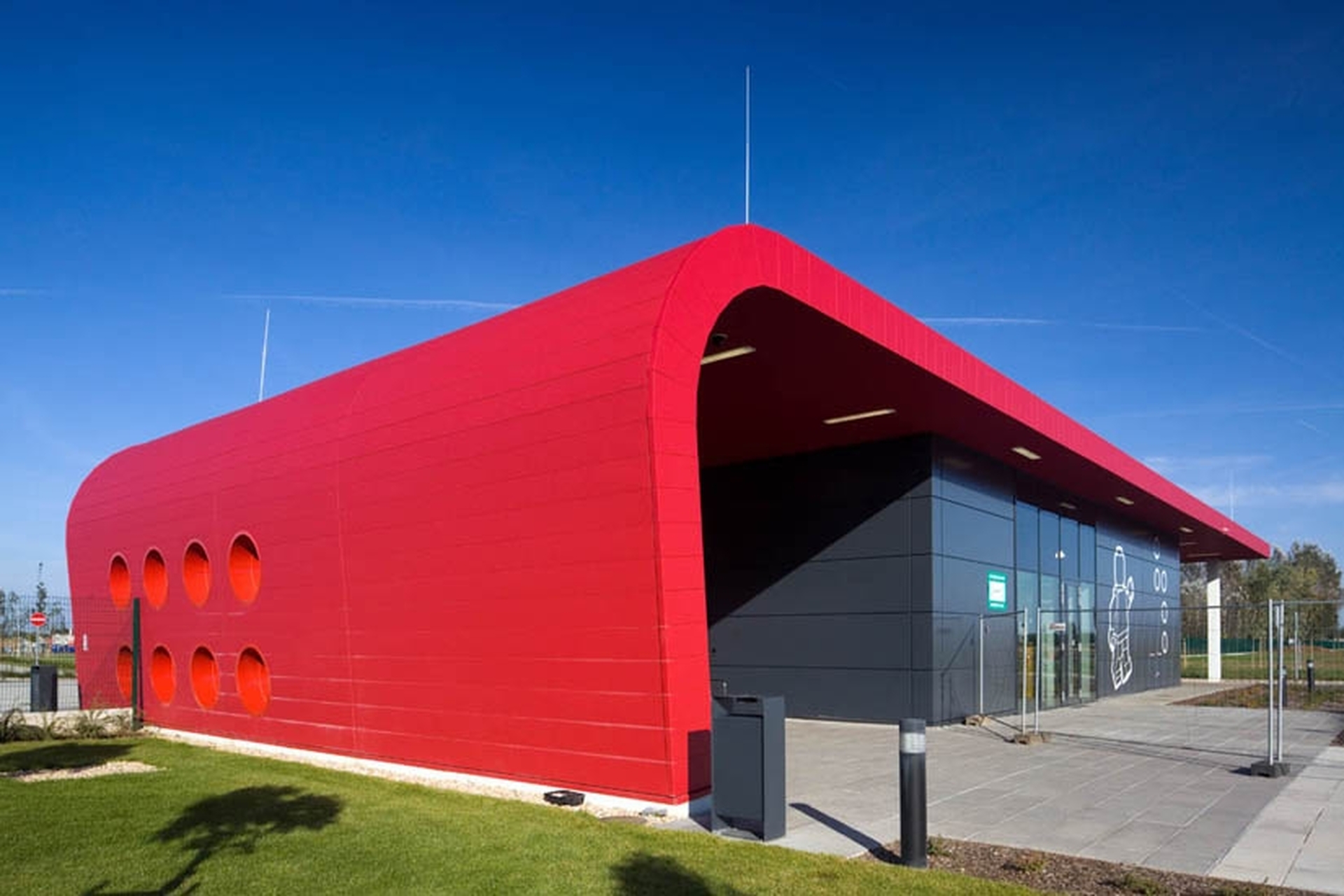

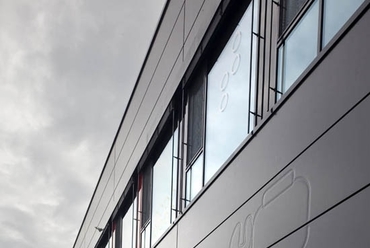

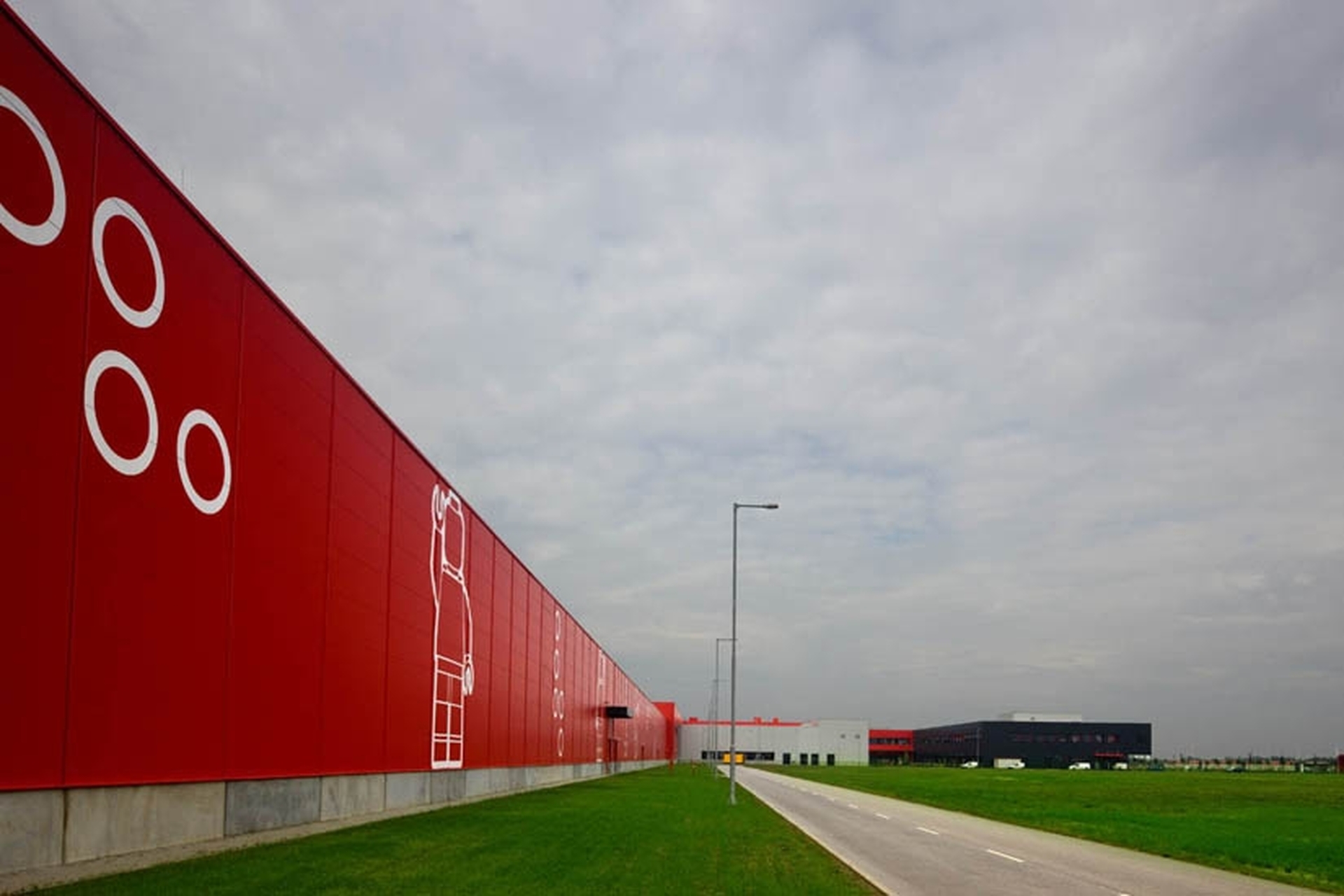

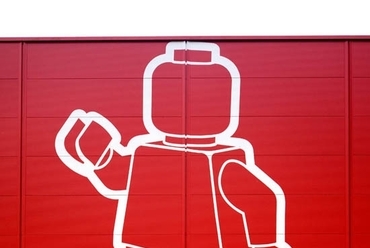

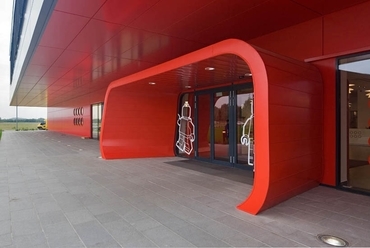

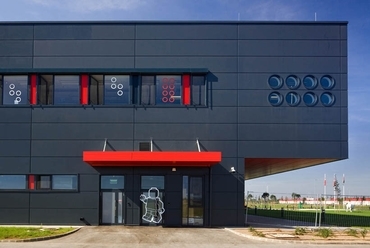

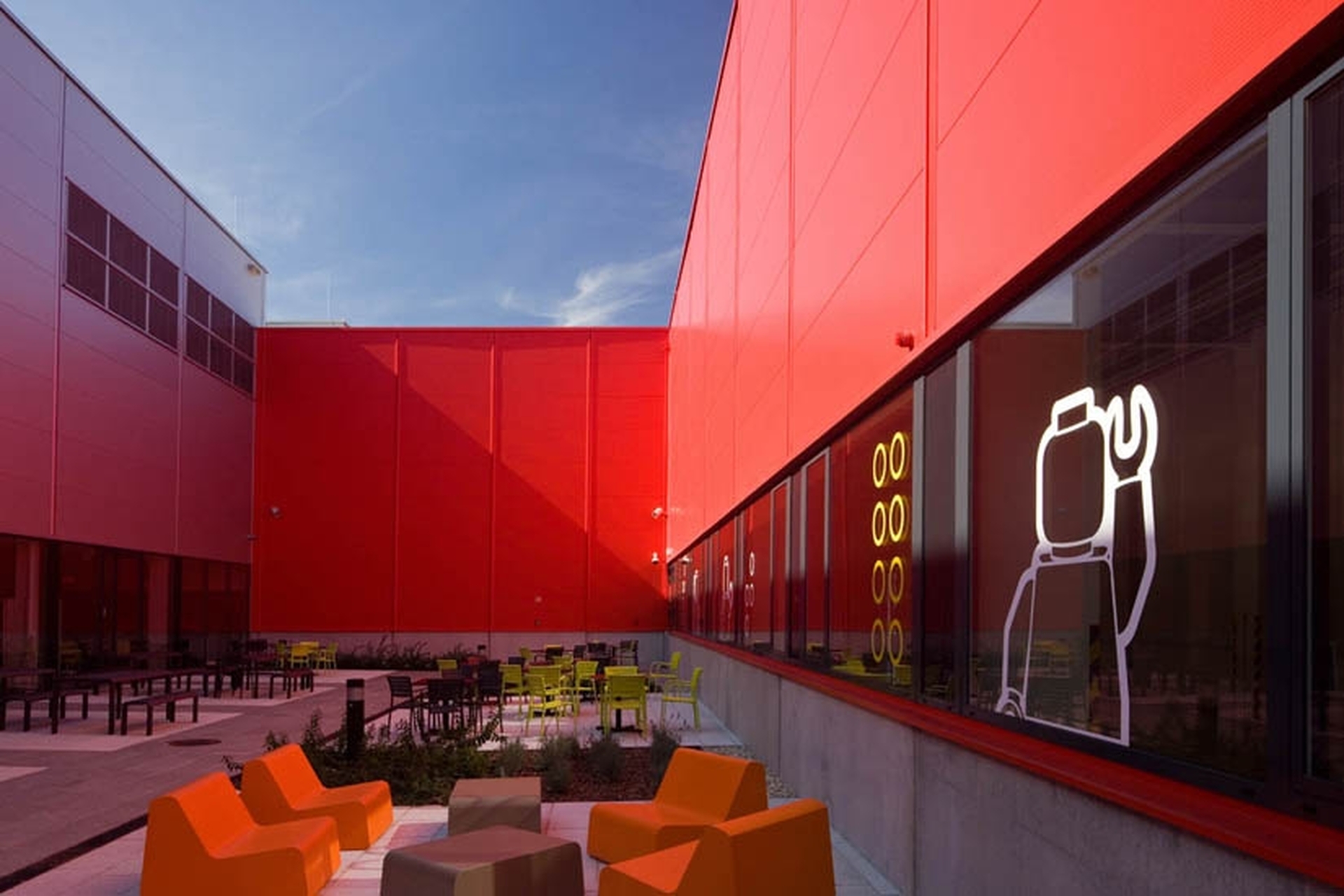

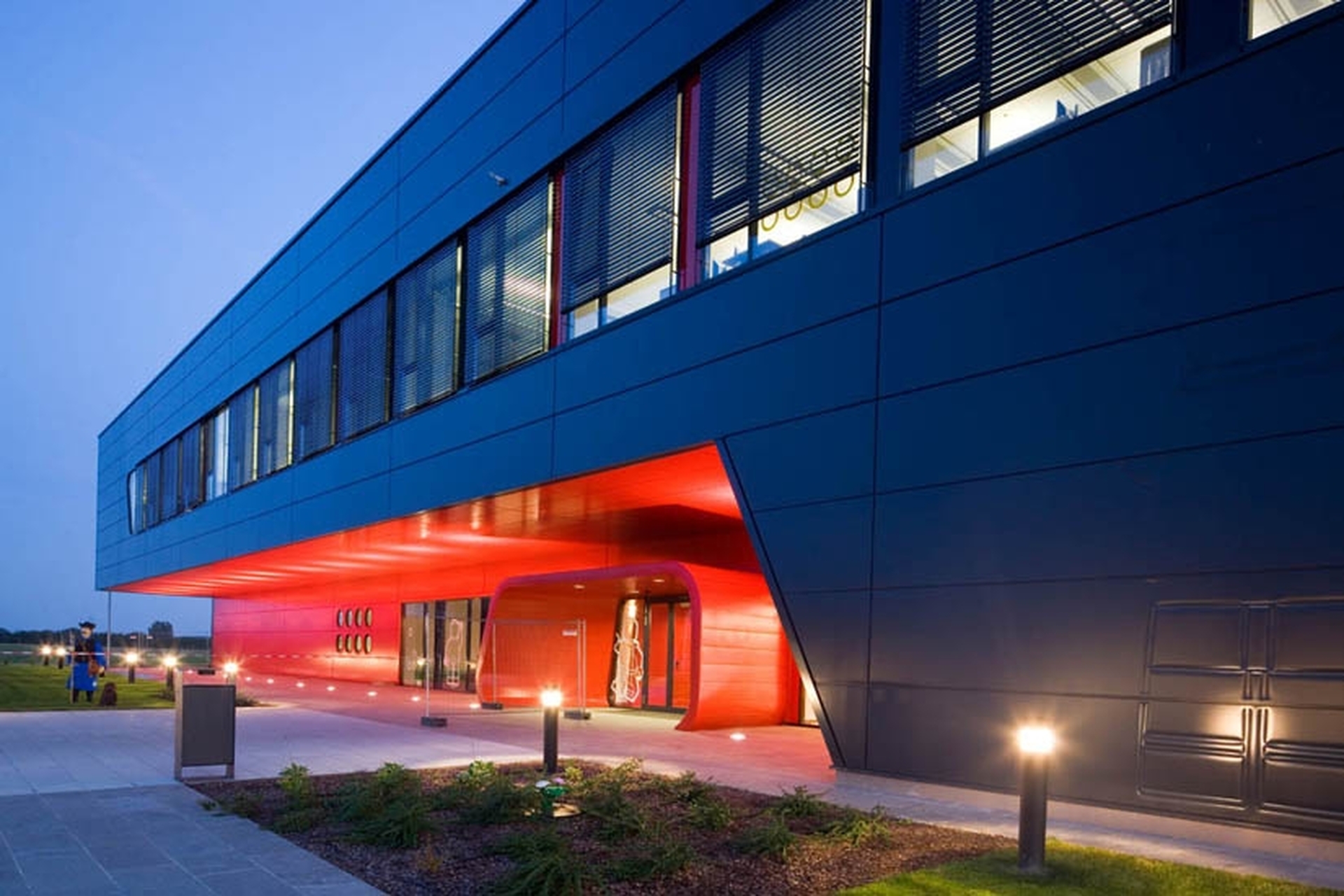

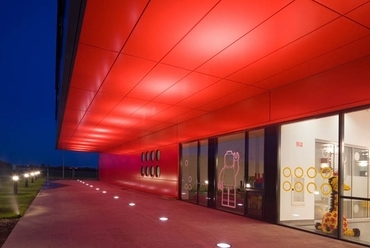

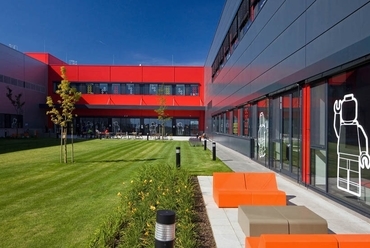

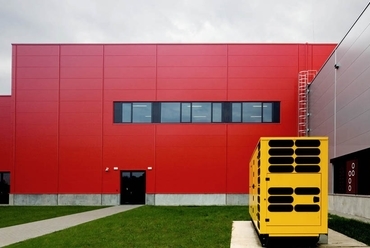

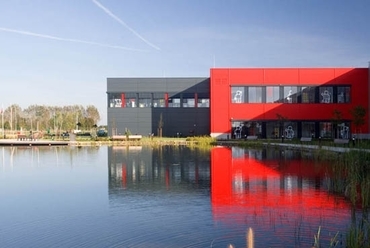

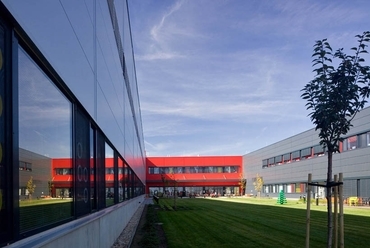

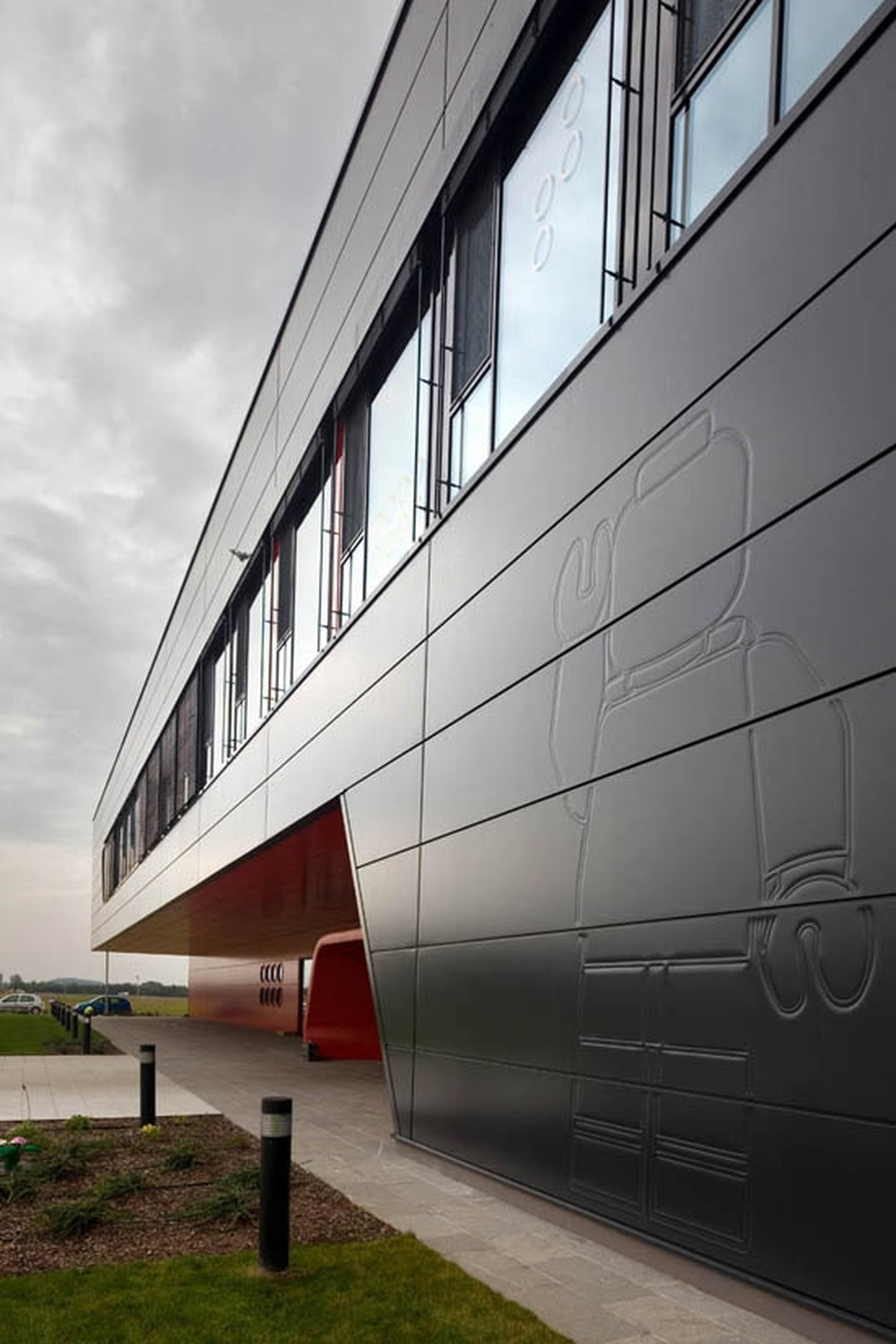

Általánosan a nagyméretű gyárépületeket egy a környezetében nem hangsúlyos aluminium szürke TRIMO FTV szendvicspanellel burkoltuk, a főfolyosót pedig, mint a fő közlekedési gerincet, színben kihangsúlyoztuk egy RAL 3020 Legopiros színnel. Az adminisztációs és a portaépület a termeléstől eltérő funkciójukkal RAL 7016 antracit sötétszürkére terveztük az igényesebb megjelenésű TRIMO Qbiss panelből. Itt a főbejárat kihansúlyozására ismételten a LEGO piros színt használtuk és amellett még egy ARTme technolófiát használva LEGO minifigurát készíttettük ott a homlokzati panelekbe. Az ablakmezők közt pedig egy-egy LEGO piros betéttel probáltuk felvídítani az elegáns antracit szürke épülettömeget.

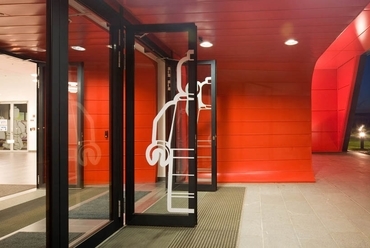

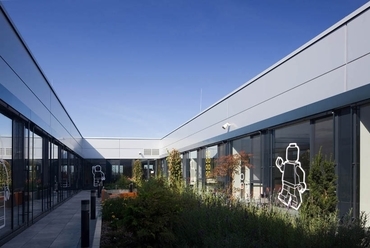

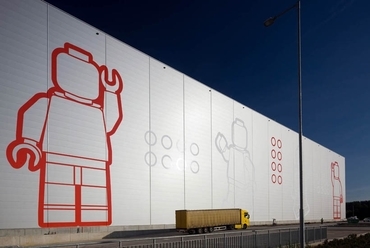

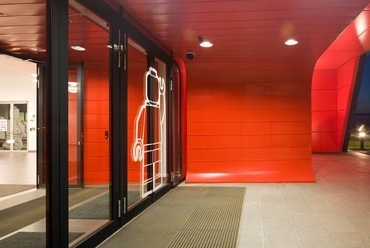

A hőszigetelt beton lábazat festetlen szürke, a homlokzati nyílászárók keretei egységesen antracit szürke színűek. Az üvegfelületek a LEGO kéréseket figyelembe véve színes piros-sárga-fehér ragasztott dekorációt kaptak amely áll Lego emberkékből, körökből, vagy a Lego system kocka felülnézetéből. Ahol indokolt volt, oda épületfelügyeleti szoftver által vezérelt külső árnyékolózsaluziát terveztünk.

fotó: Zsitva Tibor
39/54
fotó: Zsitva Tibor

A tetőn környezetvédelmi szempontok miatt fehér színű TPO vízszigetelő lemez készült.

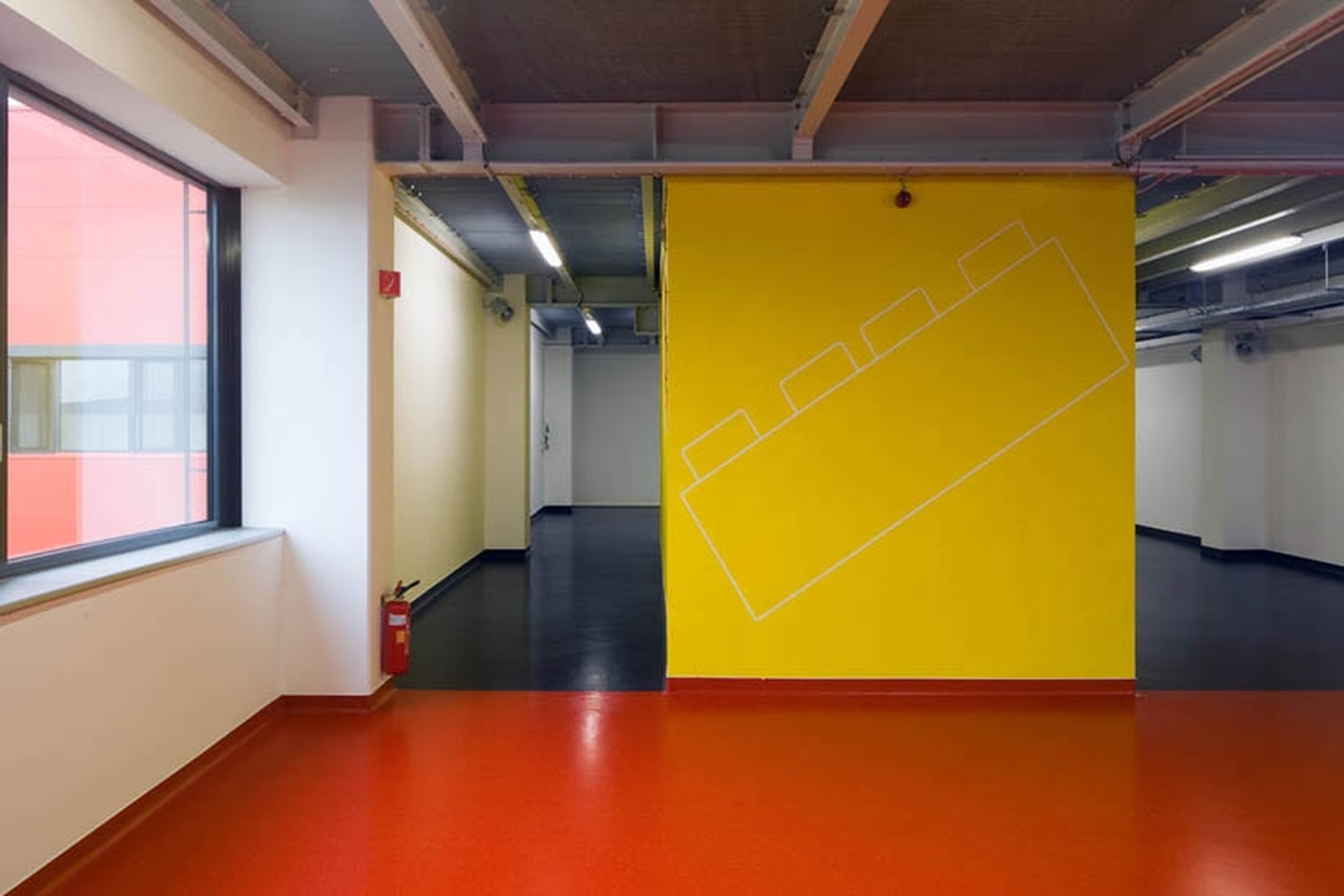

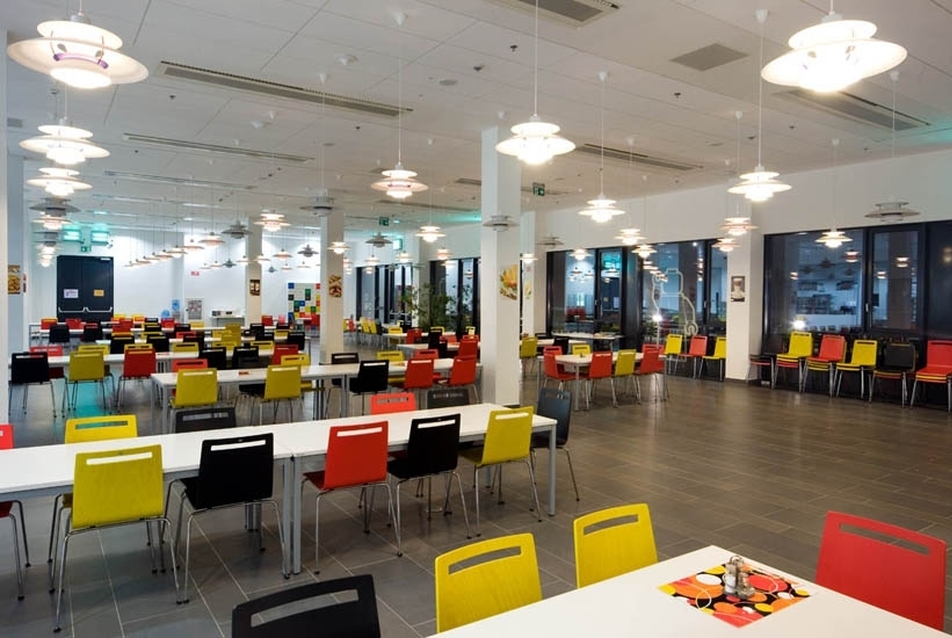

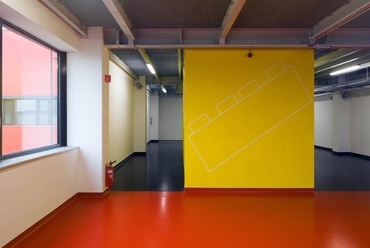

A padló burkolatoknál az ipari területek általában felületkeményített betont vagy epoxi burkolatot kaptak, a vizes helyiségek és az előcsarnok, éttermi részek gress lap burkolatot- zuhanyzókban, konyhaüzemben csúszásmentes kivitelben. Az emeleti főbb gyalogos közlekedőkre játékos piros-sötétszürke színösszeállításban természetes alapanyagú gumipadló került, különös tekintettel a látogatói útvonalakra. Az irodahelyiségek általános helyen nagy kopásállóságú szőnyegpadlót kaptak, a termelési irodák pedig félmeleg linóleum padlóval burkoltak. Az anyagok kiválasztásánál elsődleges szempont volt az esztetikai megjelenés mellett a környezet tudatosság, így elsősorban az anyagok újrahasznosított anyagtartalma.

Annus Marina és Horváth Gábor
