Az Építész Stúdió harmadik díjas terve az Orty bánya látogatóközpontra kiírt pályázaton
Épülettervek/Tervpályázat

Az Építész Stúdió harmadik díjas terve az Orty bánya látogatóközpontra kiírt pályázaton

2024.10.17. 09:00

Projektinfó

Orty bánya látogatóközpont

URL:
Építész Stúdió

Tervezés éve:
2024

Stáblista

Építész tervezők: Ábrahám Tamás, Kenéz Gergely, Király Csenge, Szántó Hunor, Tóth Ágnes

Idén nyáron egy cseh bánya látogatóközpontjára írtak ki pályázatot. A 23 beérkezett terv közül harmadik helyezést ért el az Építész Stúdió fa vázszerkezetes és égetett fával burkolt háza, melyet a tervezők szavaival adunk közre.

Az Orty bányát körülvevő kicsi, de sűrű erdő izgalmas és változatos domborzati adottságai különleges belső világot teremtenek. A látogató ezeket az egyedi adottságokat átélve mélyül el az erdő atmoszférájában, miközben az új útvonalon és épületen áthaladva ráhangolódik a bánya világára. A beavatkozásokat helyi, természetes anyagokból, az arányosság és visszafogottság szempontjai szerint alakítjuk.

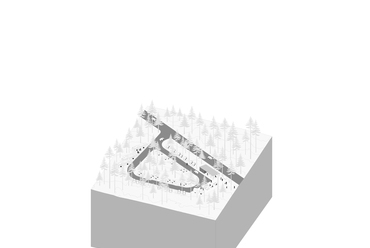

A látogatók a főút menti új parkolón keresztül érkeznek a helyszínre. A parkoló sűrűn fásítva, murvás útfelülettel készül, célja, hogy idővel, ha a fák megnőnek ne a mező szélén, hanem az erdőben érezzük magunkat. A parkolóból a meglévő gyalogút nyomvonalán indulunk el az erdő irányába. A gyalogút bejáratánál, az útról is jól látható helyen faszerkezetű információs pavilon fogadja a látogatókat, fedett gyülekező térrel és nyilvános mosdókkal. A pavilon melletti fás téren ülőbútorokkal berendezett pihenőt alakítunk ki, ahol egy food truck parkolása is biztosított a nyári szezonban.

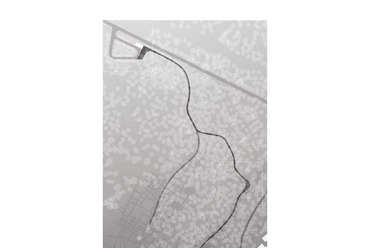

Helyszínrajz 1:1000 – építész stúdió: Orty bánya látogatóközpont, Hosín.
4/18
Helyszínrajz 1:1000 – építész stúdió: Orty bánya látogatóközpont, Hosín.

A bányához vezető gyalogutat eleinte a meglévő út mentén vezetjük, majd mielőtt a bánya fölé érkezne, a látogatói útvonal lekanyarodik a meglévő út irányáról és a vízmosás medrében folytatódik. A mederben vezetett ösvény különleges élményt nyújt a látogatók számára, akik így az erdő mélyén érezhetik magukat, miközben az útvonal kialakítása is ilyen módon rombolja legkevésbé az erdő élővilágát. A vízmosásban épített útvonal miatt az ösvény szerkezetet vált. A talajra épített útszerkezet helyett talajcsavarokra állított fa padozat készül, ami esős időben is járható marad.

A látogatói útvonalon középtájt, ahol a vízmosás mellékága a nagy mederbe csatlakozik az épített padozat kissé kiszélesedik. Ezen a pihenőponton mutatjuk be a bányát körülölelő erdő élővilágát, állat- és növényfajait, kialakulását és történetét. Az útvonal innen a mederen vezet végig és az új látogatóközpont előtti téren ér vissza ismét a terep szintjére.

Északról érkezve a látogatói épület földszintes épületként fogad minket az erdő szintjén. A visszafogott látványt a bánya szintjére épített épület felső szintje nyújtja, mely önmagán belül hidalja át a közel 10 méteres szintkülönbséget.

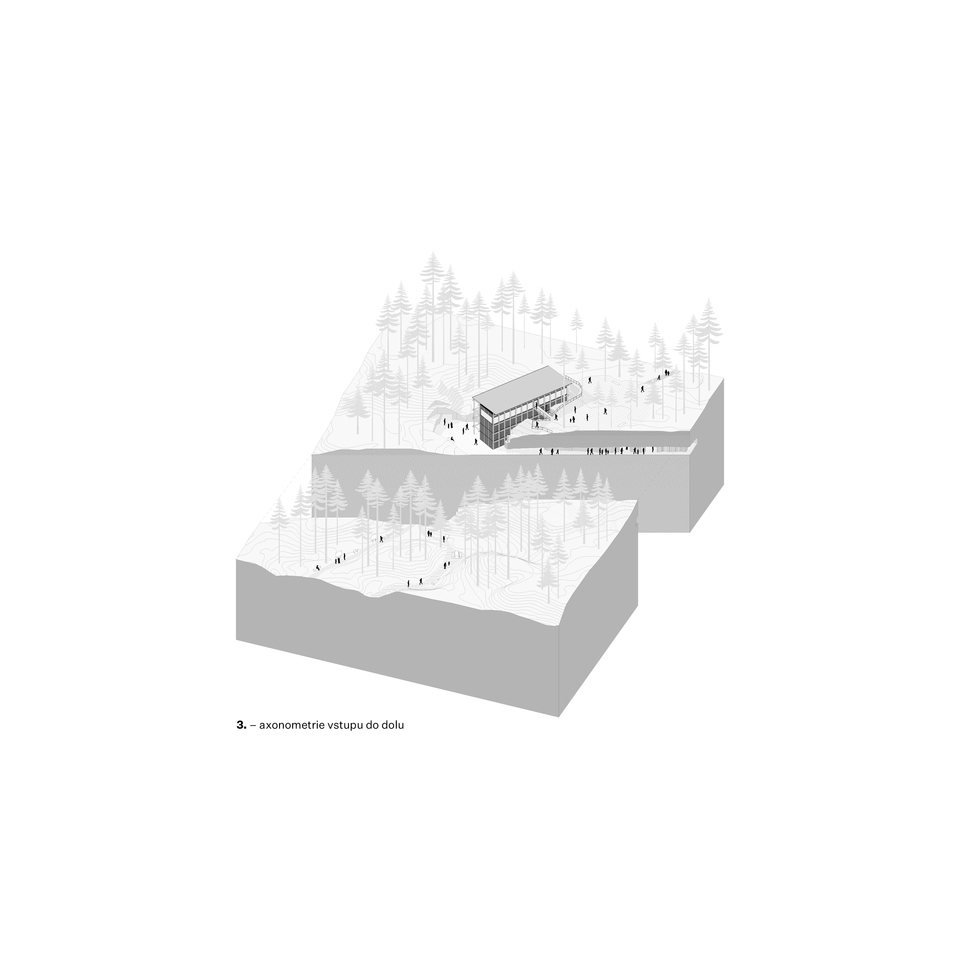

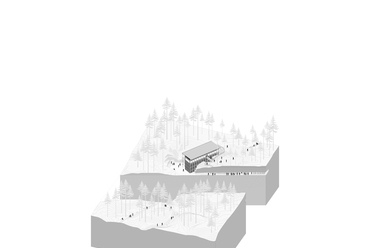

Axonometria, látogatóközpont – építész stúdió: Orty bánya látogatóközpont, Hosín.
7/18
Axonometria, látogatóközpont – építész stúdió: Orty bánya látogatóközpont, Hosín.

Az épület helyét a bánya bejárata mellett induló rövid zsákutcás járat kibontásával kialakított külszíni kráter adja. A nyitott meder a kőzetek látszó struktúrájával a bánya eredeti kialakulását idézik, mikor a kráterekből végzett kitermelés alakította a bányarendszert. Ezen a helyen az erdőben csak kisebb és fiatalabb fák állnak, így minimálisan érinti a beavatkozás az élővilágot.

Ez a megfogalmazás segíti, hogy az épület kapcsolatot teremtsen az erdő nyugodt otthonossága és a bánya nyers szikársága között. A házat a két atmoszféra peremén elhelyezve az érzékek sűrűsödnek, ahogy a természetes erdő közepén feltárul az emberi beavatkozás nyoma, és az épület tornácán leereszkedünk a felszín alatt húzódó szerkesztett bányarendszerbe. Az épület két képe is ezt a kettős viszonyt mutatja: az erdő szintjén földszintes, diszkrét erdei házikóként, míg a bányában állva egy szikár műveleti épületként érzékeljük.

A ház előtt az alsó és felső szinten is kültéri fogadó- és várakozóterek alakulnak ki. A felső előtéren a bánya történetéről, használatáról, eredeti megközelítéseiről tanulhatunk, míg a lenti előtérben a bányászati technológia, a kőzet és felhasználás rejtelmeiben mélyedhet el a látogató. A lenti előtérrről tematikus tanösvény indul a turistaösvények mentén és a vízmosásban vezetve a bányászati technológia és a víz kapcsoláról.

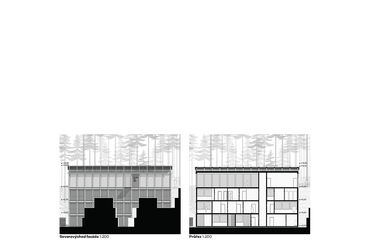

Metszet, homlokzat – építész stúdió: Orty bánya látogatóközpont, Hosín.
16/18
Metszet, homlokzat – építész stúdió: Orty bánya látogatóközpont, Hosín.

Látványterv – építész stúdió: Orty bánya látogatóközpont, Hosín.
15/18
Látványterv – építész stúdió: Orty bánya látogatóközpont, Hosín.

Az épület helyének kialakításához kitermelt földet és kőzetet helyben tartva használjuk fel. A földet a szükséges tereprendezéseknél hasznosítjuk, míg a kőzetből ülőbútorokat készítünk és a kültéri kiállítás céljára tömböket helyezünk el az erdőben és a parkoló területén is.

A bányaépület 4 szintje a terep adottságaihoz igazodik. A legfelső szinten a nyitott látogatói terek találhatók. A jelenlegi bánya bejárata felett állva különleges élmény a szemben magasodó fák léptékének hatása és a terep meredek esése, ezt az érzést adja át a látogatói szint körben nyitott tere. Az alsó szinten a bánya fenntartáshoz közvetlenül kapcsolódó, operatív terek találhatók, míg a két köztes szinten helyeztük el az iroda-, tárgyaló- és pihenő tereket a dolgozók számára.

A bányához vezető látogatói útvonal gyalogos használatú. Az autós megközelítést a jelenlegi keleti, Borekhez közelebbi út nyomvonalán biztosítjuk, szeparáltan a gyalogos útvonaltól. Az operatív épülettől leválasztva, önálló épületként helyezzük el a szállások és járművek tárolását biztosító másodlagos épületet. Mivel ezeknek a funkcióknak a mérete, megvalósulása kérdéses, így távlatilag rugalmasabban alakíthatók a hely üzemeltetésének függvényében. A nem közvetlen fenntartáshoz szükséges terek különválasztása érezhetően csökkenti az operatív épület léptékét is, ami igencsak indokolt a sűrű erdei környezetben.

Látványterv – építész stúdió: Orty bánya látogatóközpont, Hosín.
10/18
Látványterv – építész stúdió: Orty bánya látogatóközpont, Hosín.

Az épületek fa vázszerkezettel és faburkolattal, természetes anyagokkal, könnyűszerkezetes technológiával építjük meg a kialakított kráterben. A külső burkolat égetett fa anyaga diszkrét sötét tónusával, idő és időjárásálló felületével beleolvad az erdő árnyaiba.

Építész Stúdió



A nyertes pályaművek az alábbi linken érhetőek el: https://www.cka.cz/souteze/zpristupneni-dulniho-dila-orty
