Budafoki Helytörténeti Múzeum: egy ház, öt homlokzat
Épülettervek/Hallgatói terv

Budafoki Helytörténeti Múzeum: egy ház, öt homlokzat

2010.09.20. 14:07
MÉD

Projektinfó

Földrajzi hely:
Budapest, Magyarország

Építészek, alkotók:
Gajdos Gergő Márk

Vélemények:
1

MÉD:

Letölthető dokumentumok:

Valós feladatot választott Gajdos Gergő Márk, mikor diplomamunkául egy helytörténeti múzeumot tervezett Budafokra. Az önkormányzat távlati terveiben szereplő funkciót a helyiekkel folytatott beszélgetéseken alapulva tovább is bővítette egy kávézóval.

Tervezési helyszín

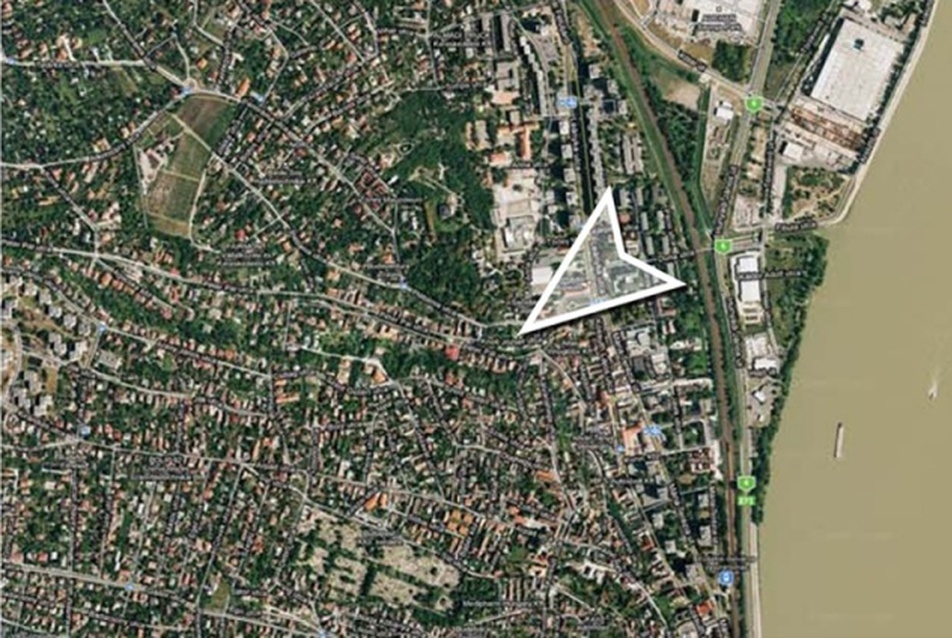

A tervezési helyszín a Knoll József utca - Plébánia utca – Anna utca és Pint utca által határolt terület. A területen jelenleg egy nagyon elhanyagolt, megoldatlan városi tér és három rossz állapotú, bontásra ítélt épület található.



Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
1/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
2/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk





A polgármesteri hivatal városrendezési osztálya ajánlotta a telekeket, mert szeretnék rendezni és a távlati tervekben szerepel itt egy múzeum létrehozása is. A terület terepviszonyai nagyon meghatározzák a működését. Nagyon nagy szintkülönbségek vannak a területen, amelyek a jelenlegi formában kizárják a megfelelő használatot és szeparálják a terület részeit. A telek az „igazi" Budafok és a múlt század közepétől megváltozott beépítés határán fekszik. Még nem hagyományos oldalhatáros beépítés, de nem is a főút mellett megtalálható panel és iroda/raktár épületek találhatók itt meg.

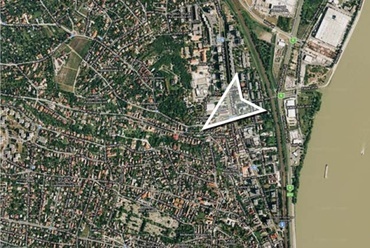

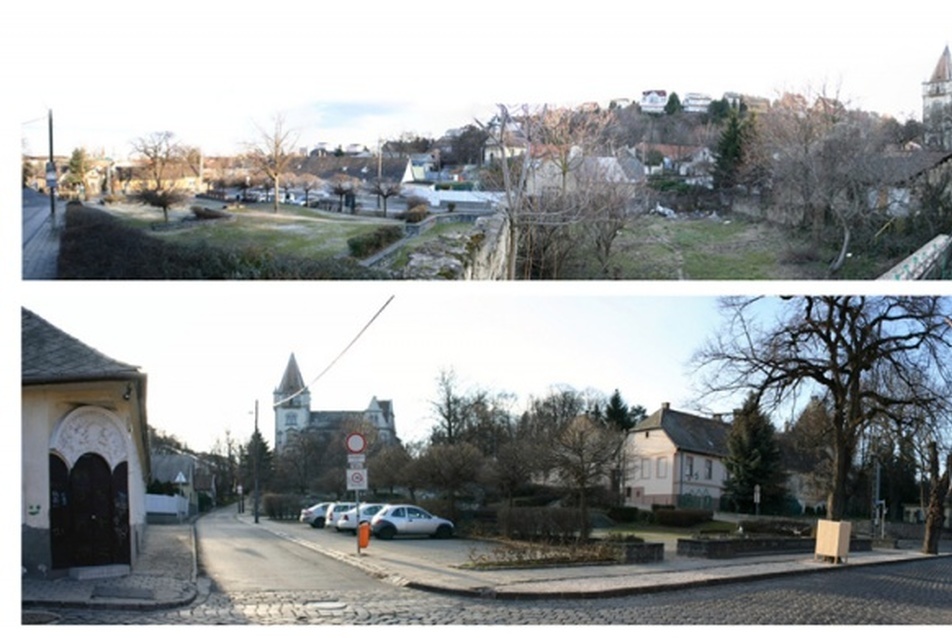

Helyszíni fotók
3/27
Helyszíni fotók



A terület ideális helyszín a helytörténeti múzeum telepítésére, hiszen a Knoll József utca mellett található vízmosás mellett indult meg a letelepedés Budafokon (mai nevén Péter Pál utca) ez a terület népesült be először. Az Anna utca mellett található a Törley kastély, a pezsgőkészítés egyik mesterének birtoka. Ugyancsak a terület mellett található a Czuba villa, ami hajdan konyakgyár volt, ma már lakóház, illetve a Törley Mauzóleum, a Szent Lipót Plébánia templom és a Péter-Pál kápolna, amely a község első kő temploma volt, itt létesült az első temető is. Előtte áll egy hatalmas mezei juharfa, az Ősök fája, amely több, mint 250 éves.

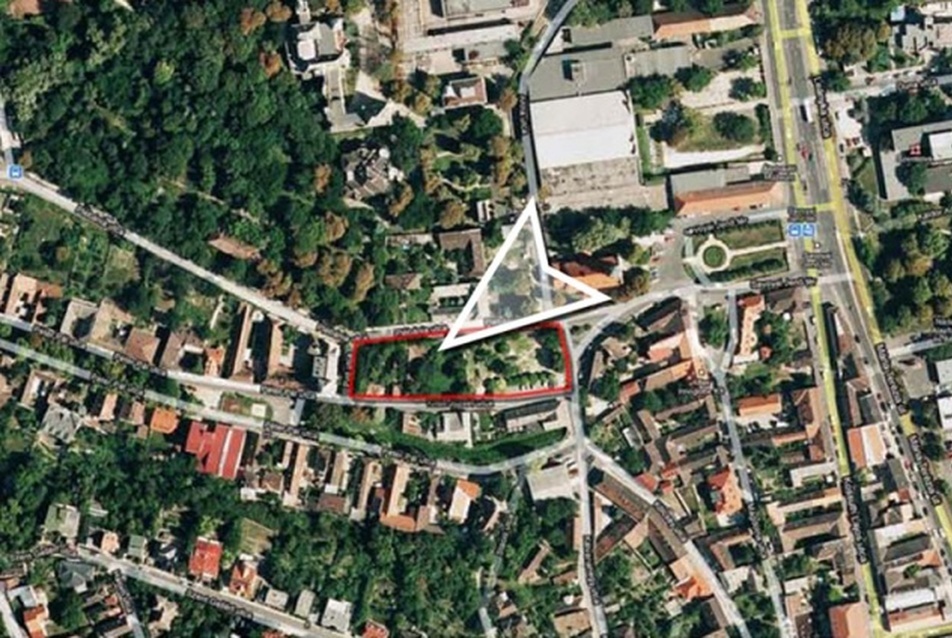

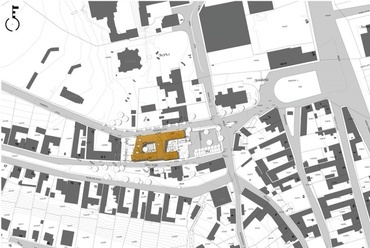

Helyszínrajz
4/27
Helyszínrajz



Funkció
Az épület funkciója kínálja magát a helyszín megismerése által. A terület távlati fejlesztési terveiben szerepel a Péter Pál utca és környezetének átalakítása nyitott pince utcává, a Bécsi Grinzing mintájára, valamint kulturális közfunkciók telepítése. Ennek kapuja lehetne a programban is szereplő helytörténeti múzeum létrehozása, amelynek megépülésével rendezni lehetne a Knoll József utca – Plébánia utca – Anna utca által határolt jelenleg elhanyagolt városi közteret is.

Budafok gazdag történeti emlékeinek bemutatására jelenleg nem áll rendelkezésre megfelelő épület, a helytörténetet bemutató múzeum létrehozása az itt élők régi igénye. Egy olyan hely, ami bemutatja a múltat, az emlékezés tere, ami a jelenbe varázsolja a múltat, összekapcsolja, áthidalja a korszakokat elválasztó határokat és időt. Napjainkig bemutatja Budafok történetét, hagyományait, az itt élők szokásait, életét és művészetét. Modern formában jeleníti meg a múltat, összegyűjti a szellemi és materiális értékeket és növeli a budafokiak identitását.

A helyszínt bejárva, megismerve, az emberekkel ismerkedve még egy funkcionális igényt és hiányt tapasztaltam. A területen lakók, idősek és fiatalok egyaránt igényelnek egy találkozó helyet, egy nyugodt kávézót, egy eldugott helyet, amit mindenki a magáénak érezhet. A területen jelenleg nem található semmi hasonló funkció, a legközelebbi vendéglátó hely a forgalmas Leányka utcáról nyílik, ami pont a központi elhelyezkedése miatt zajos és kevéssé kedvelt.

Az funkció bővítés ötletét az Önkormányzat Városrendezési Osztályának is felvetettem, akik támogatták a módosítást. Így a helytörténeti múzeum létesülésével nem csak „egy múzeum" létesül, hanem Budafok kulturális-szórakoztató negyedének kapuja, fontos csomópontja, találkozó helye.

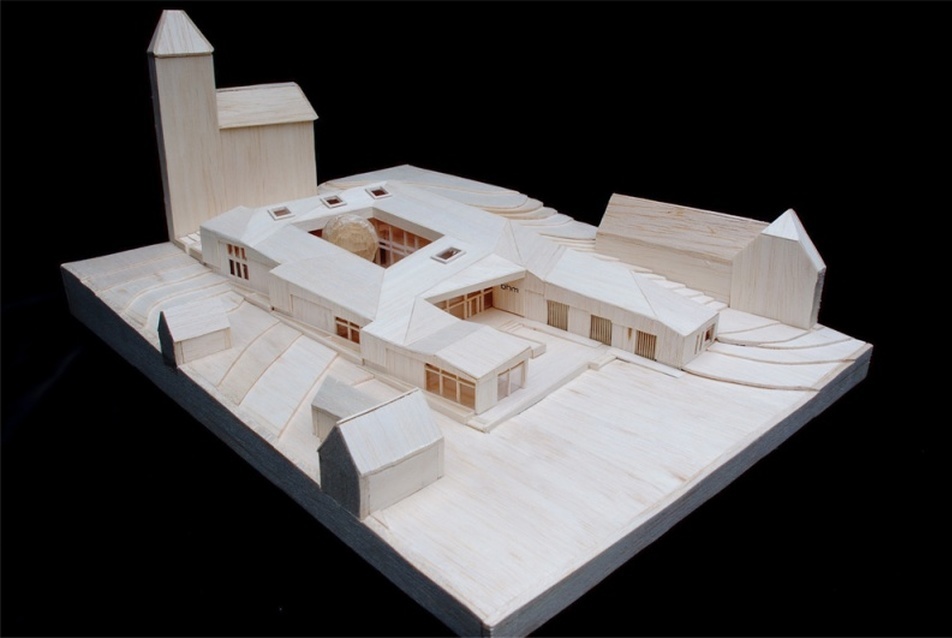

Tömegalakítás, beépítés
Az épület elhelyezésénél nagyon fontos szempont volt a meglévő terepviszonyokhoz való igazodás és a lehető legkevesebb módosítással történő beépítés. A telek terepviszonyai összetettek. Az amúgy is lejtős terepen a Knoll József utca és Plébánia utca között nagy szintkülönbség van, amelyet egy meglévő támfal választ el jelenleg. A támfalra merőlegesen állnak a rossz állapotú, omladozó vályogházak, amelyek bontásával kialakul a beépítési terület. A telek körül több eltérő beépítési- és tömegforma is megjelenik.



Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
5/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
6/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
7/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
8/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
9/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk





A Knoll József utca és a Péter Pál utca felől hagyományos nyeregtetős oldalhatáron álló beépítés, míg a telek másik három oldalán nagy szabadon álló tömegek találhatók. A Szt. Lipót Pl. templom, és a Czuba-villa nagy tömegei kitörnek a hagyományos szövetből, amihez csatlakozik a plébánia nagy méretű épülete is.

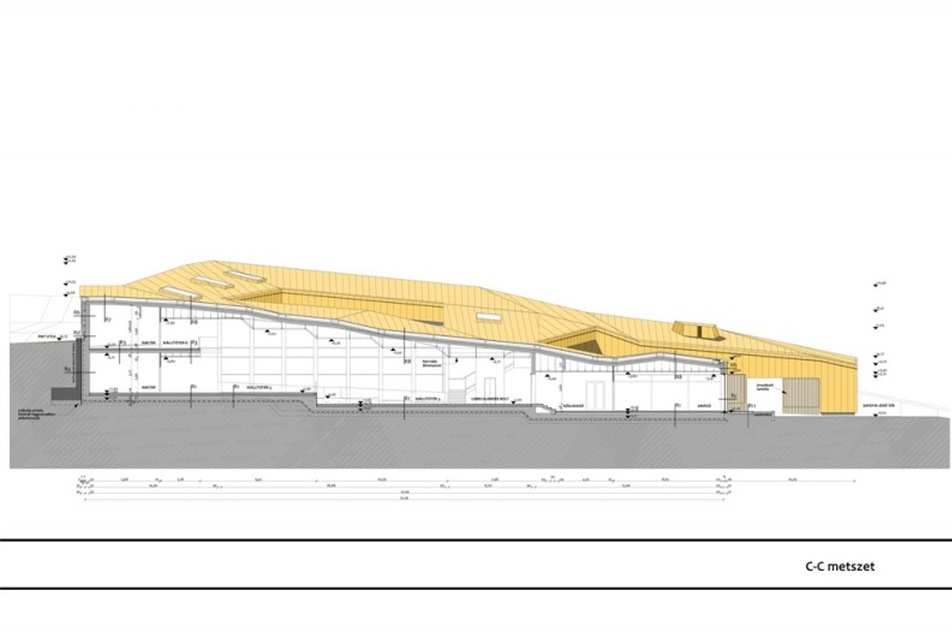

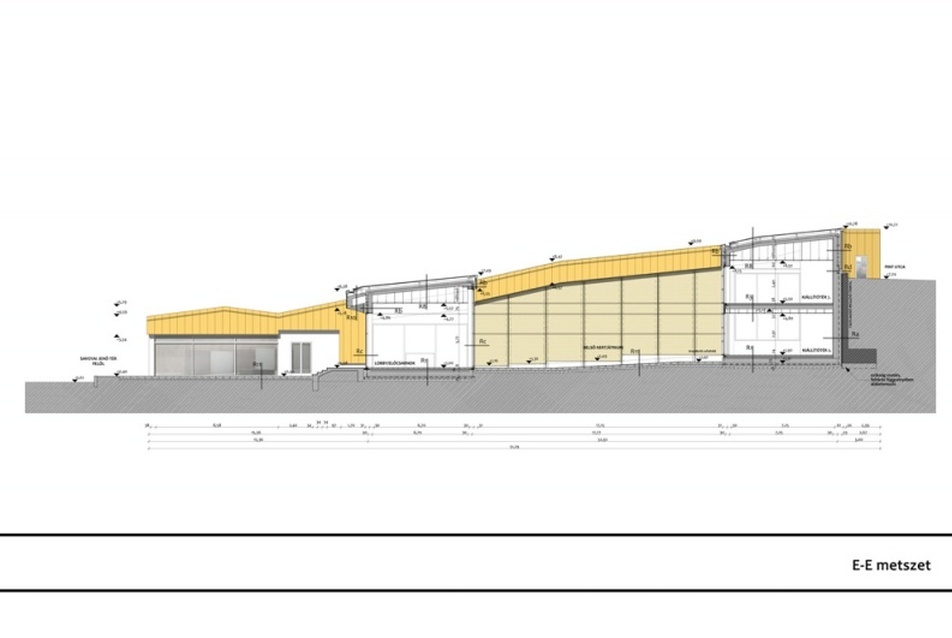

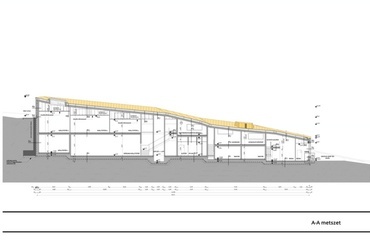

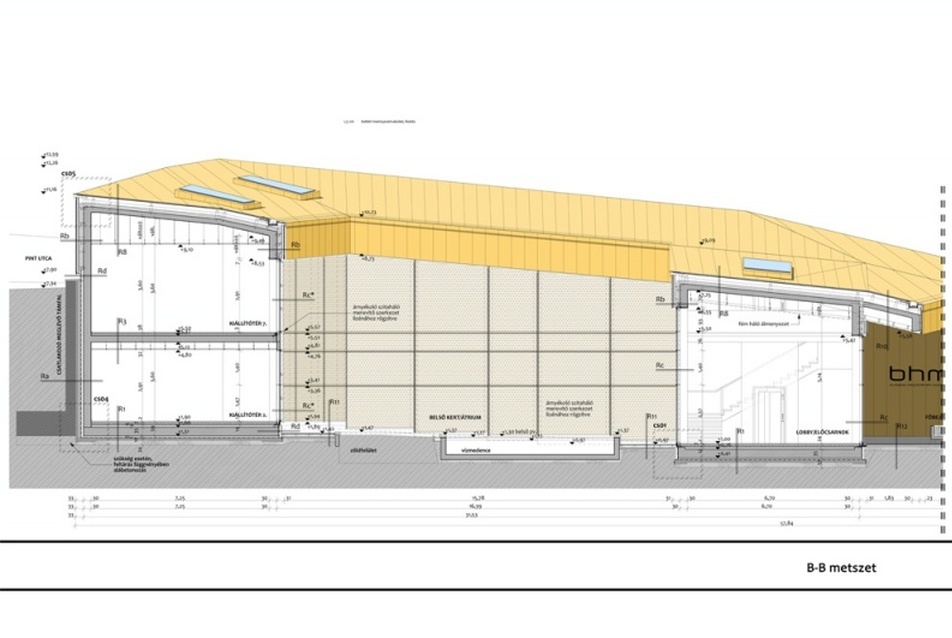

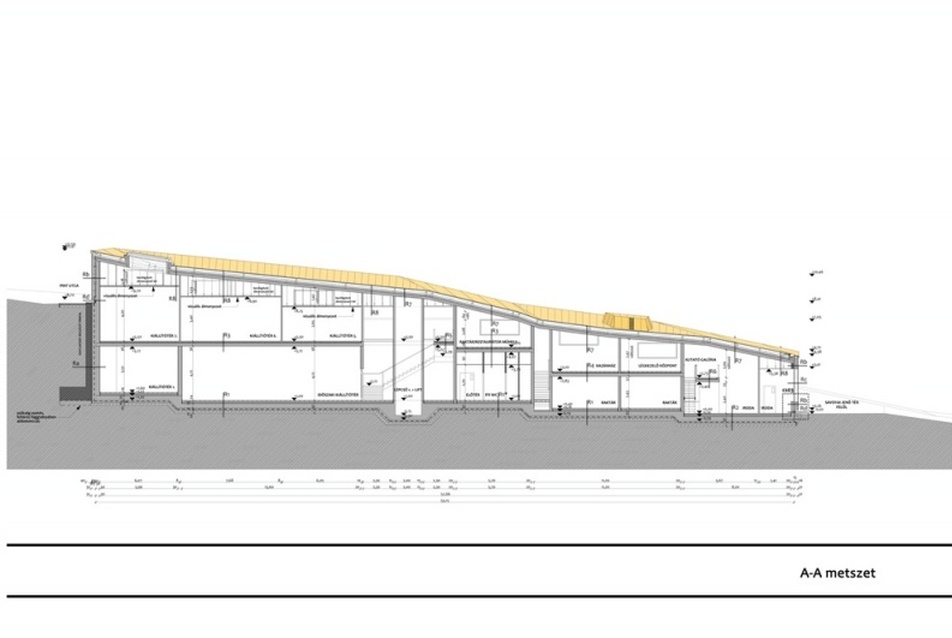

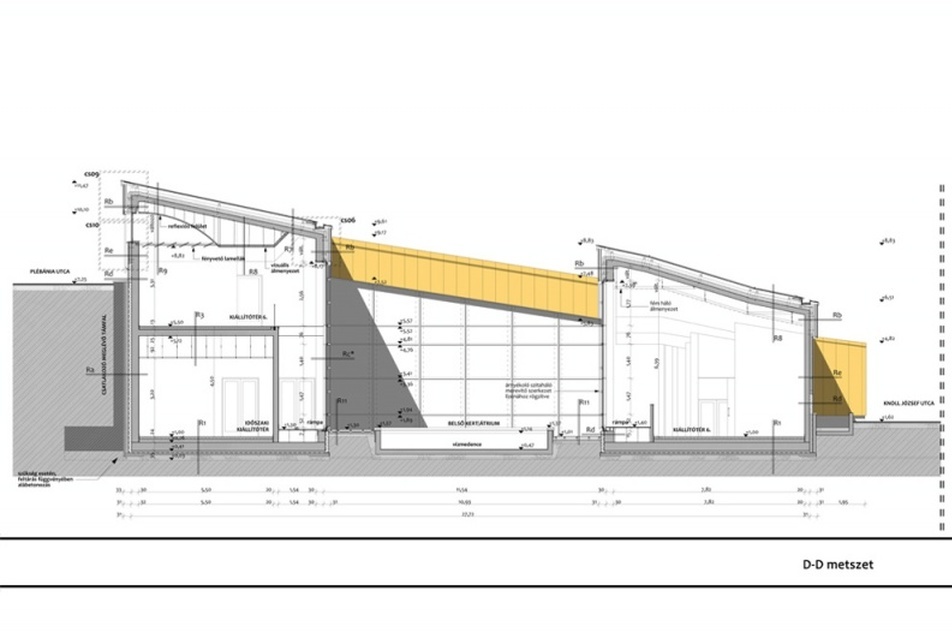

Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk
10/27
Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk
11/27
Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk
12/27
Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk
13/27
Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk
14/27
Budafoki Helytörténeti Múzeum, metszet - Gajdos Gergő Márk

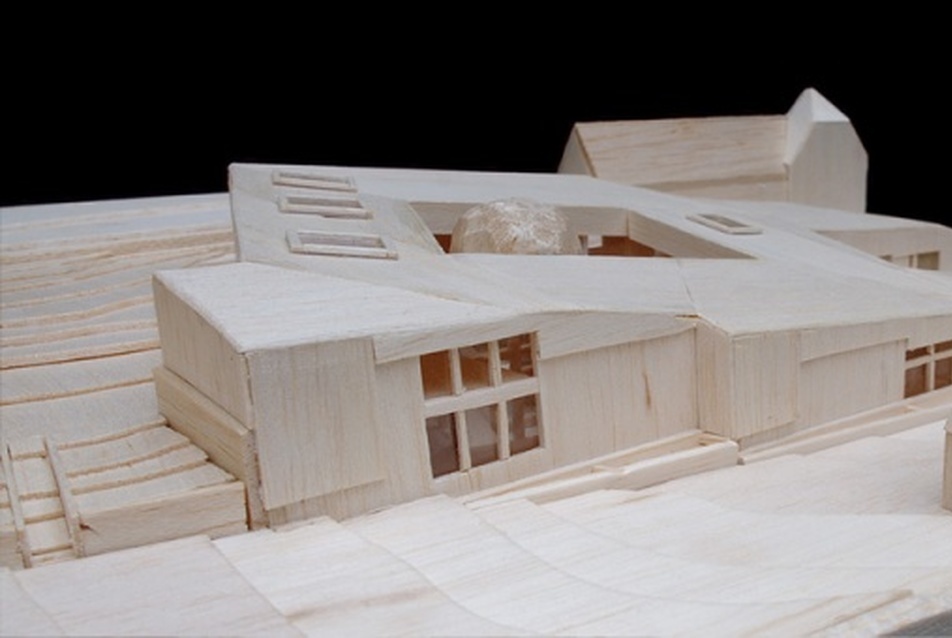

A tömeg formálásánál szerettem volna a terep adottságait felhasználva, a terephez illeszkedve megvalósítani az épületet. A telek adottságai és a beépítés igényelte, hogy a Knoll József utcai homlokzat földszintes legyen és tagolt, visszaadva a túloldali beépítés elemeit, viszont a Plébánia utcán is homlokzati felületet szerettem volna létrehozni. A két törekvést egy tetősík átfordítással kapcsoltam össze és így alakult ki a terepet folytató, a terepbe illeszkedő eltolt belső födémsíkokkal operáló épület.

Az épület alaprajzi tervezésénél, a meglévő beépítési formákból és azok méretéből indultam ki. Az épület lezárja a meglévő vizuálisan zavaró támfalat, a belső kert kialakításával azonban nem egy túlzó, a helyi beépítési formáktól eltérő tömeg keletkezik, hanem ahhoz illeszkedő, belesimuló.

Alaprajzi szervezés

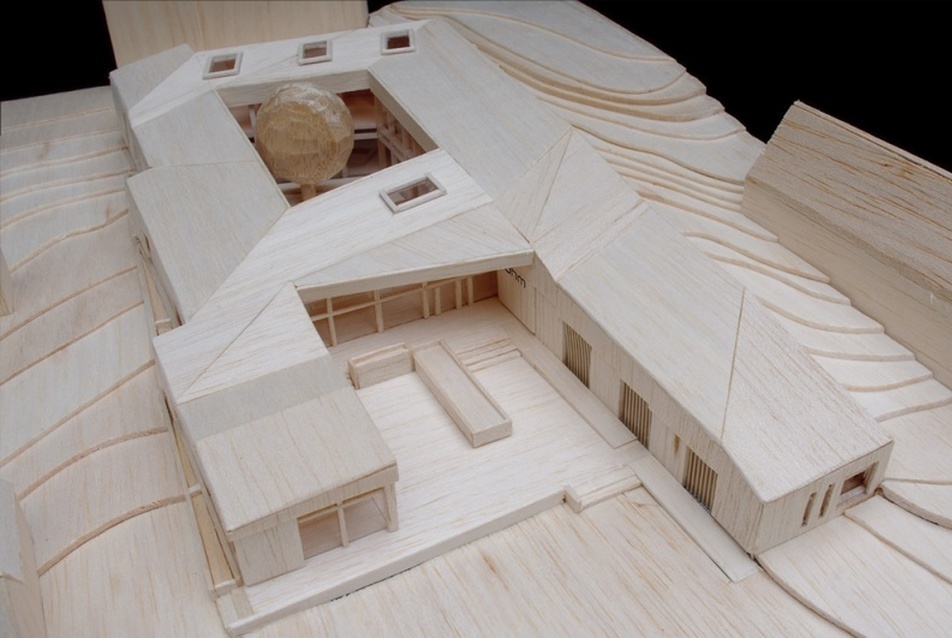

Az épület a fő funkció, a múzeum tér körüljárása köré szerveződik. Az épület középpontjában található átrium köré szerveztem a kiállítótereket, amelyeket így végig lehet járni, a tárlatot vezetetten tekinthetik meg a látogatók 2 szinten. A fő funkcióhoz csatoltam a mellékfunkciókat, a kávézót és a kiszolgáló tereket, valamint az időszaki kiállítóteret. Az épület előtti U alakú udvarba érkezik a látogató, ahol a kiugró tető alatt léphet be az előtérbe. Transzparens főhomlokzat fogadja a látogatót, már a megérkezés pillanatában feltárul előtte a múzeum befelé nyitott tere, az udvar és az udvar közepébe állított fa, amely emlékeztet a Péter Pál kápolna mellett álló 250 éves Ősök-fájára. Az előtérben úsztatottan, a látványt nem zavarva jelenik meg az információs pult. Közvetlenül innen nyílik a bejárathoz közel az időszakos kiállítások terme, amely akár kiadható rendezvények szervezésére és az előcsarnokkal egybekapcsoltan működhet a múzeum zárva tartása esetén is.

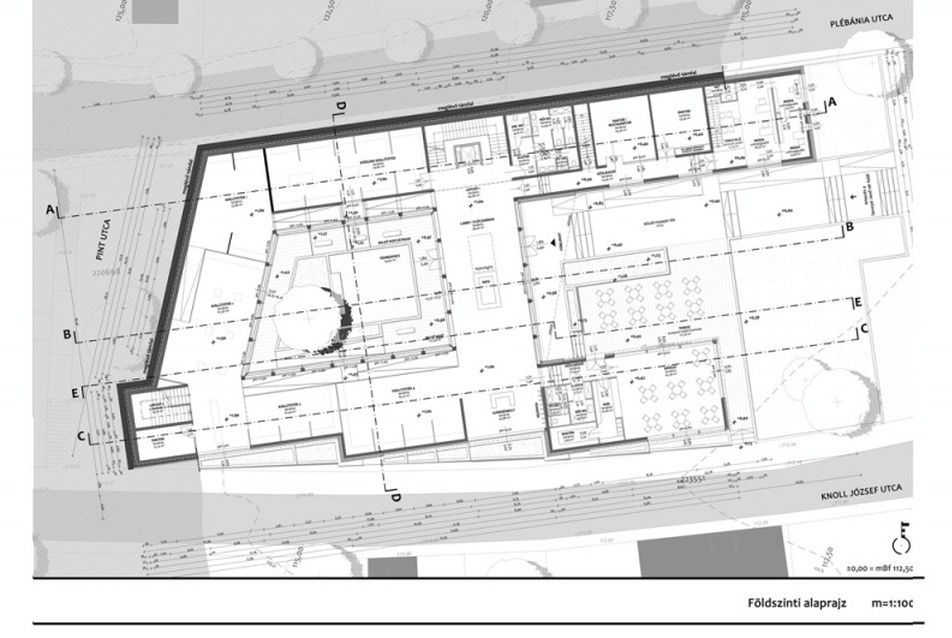

Budafoki Helytörténeti Múzeum, földszint alaprajz - Gajdos Gergő Márk
15/27
Budafoki Helytörténeti Múzeum, földszint alaprajz - Gajdos Gergő Márk

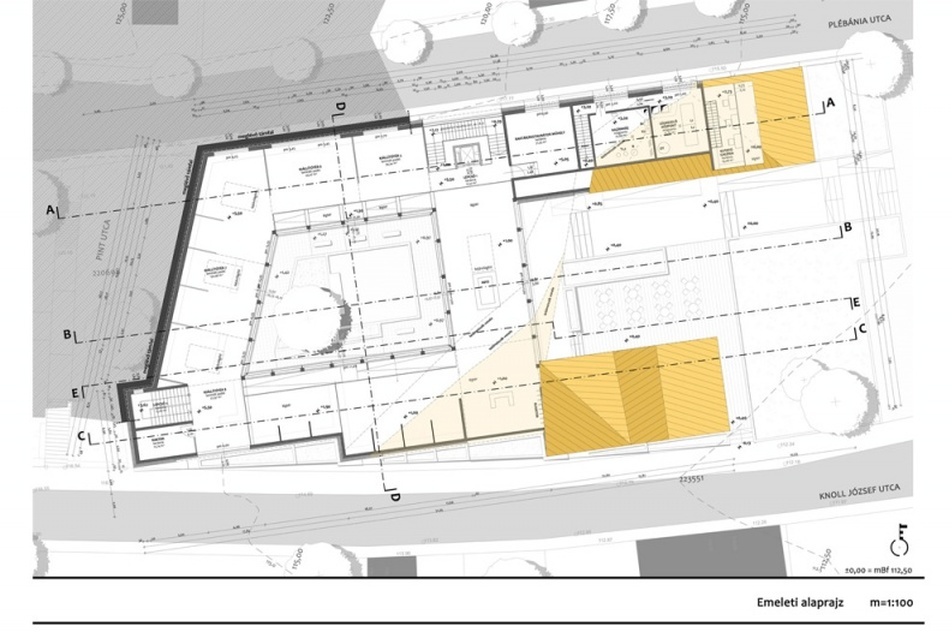

Budafoki Helytörténeti Múzeum, emelet alaprajz - Gajdos Gergő Márk
16/27
Budafoki Helytörténeti Múzeum, emelet alaprajz - Gajdos Gergő Márk





A központi előtérből a látogató eljuthat a múzeumi kiállításokhoz, illetve a múzeum boltjába és a kávézóba is. A kávézó kialakítása megengedi, hogy a múzeumtól függetlenül is üzemeltethető legyen, de nyitvatartási időben a múzeumból közvetlenül is elérhető. Az épület teljes egészében bejárható mozgáskorlátozottak számára is, ezért, ahogyan az épület síkjai a terepre ráülve lépcsőznek, a különböző magasságokat rámpák kötik össze.

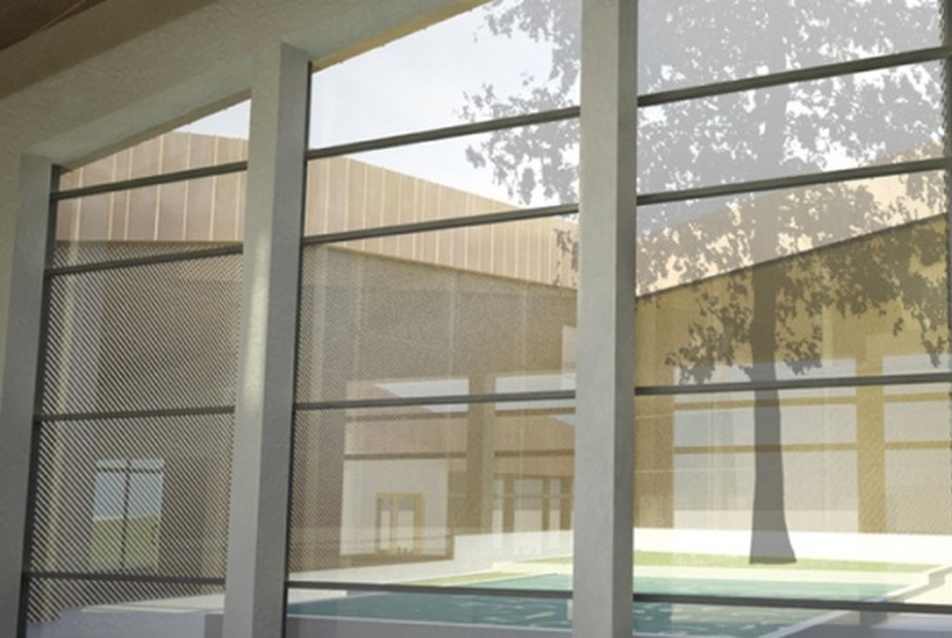

A földszinten és az emeleti galérián helyeztem el a kiállító tereket. Az átriumot az épület önárnyékai kellően beárnyékolják, de hogy a múzeumba bejutó fény ne legyen zavaró, ezért egy réz szitahálót feszítenek a nagy belső üvegfelületek elé.

Az emeleti kiállítóterek indirekt, szórt természetes fénnyel történő megvilágítását két féle módon értem el. Az északra tájolt kiállítóterek felett egy reflexiós álmennyezet kerül kialakításra, amely a bejutó fényt szórttá teszi és a lamellákkal irányíthatóvá válik, a tökéletes bevilágítás megvalósítására. Az emeleti kiállítótér többi része tetőfelülvilágítókkal van bevilágítva, amelyek fényét az álmennyzet szórja szét. A kiállítótér így alkalmassá válik képzőművészeti tárlatok fogadására.

A kiszolgáló, üzemeltetési funkciók a Plébánia utcai támfal oldalában kerültek kialakításra 2 szintben, eltérő, a funkciókhoz illeszkedő belmagasságokkal. A szárny végén található az iroda, amelynek emeletén egy kutató galéria került kialakításra, amelynek betervezése külön igény volt, hiszen a helytörténeti múzeum esetén a gazdag iratgyűjtemény kutatására lehetőséget kell biztosítani.



Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
17/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
18/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
19/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
20/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

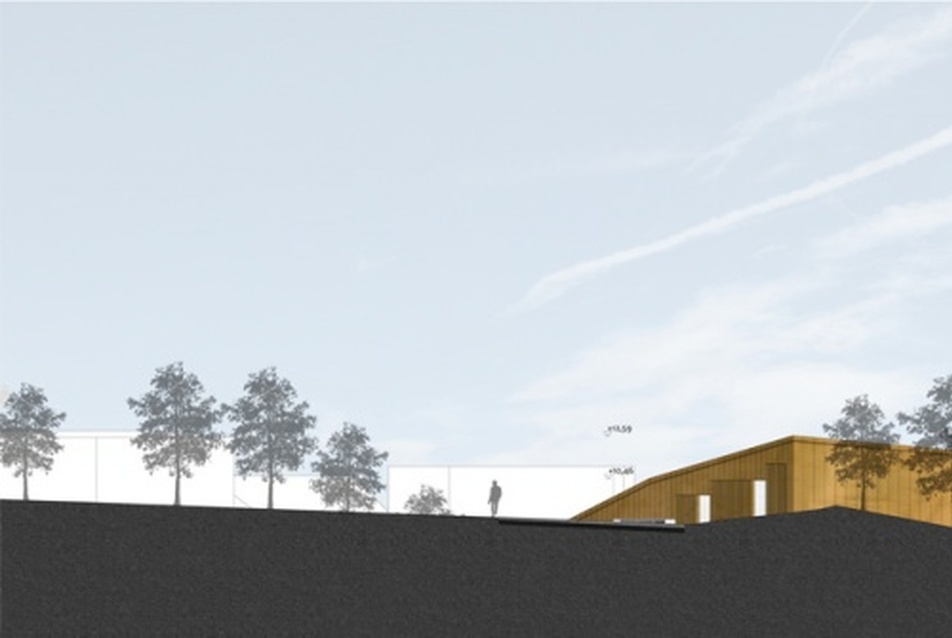

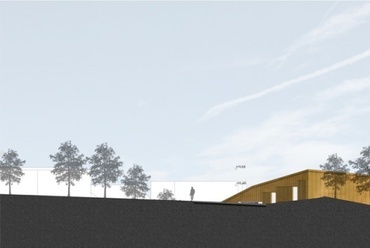

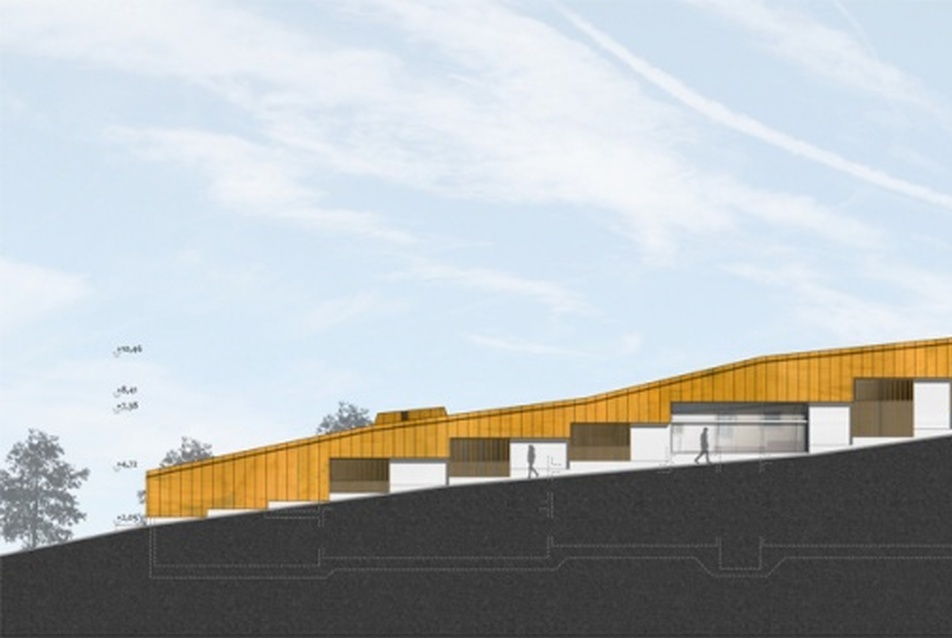

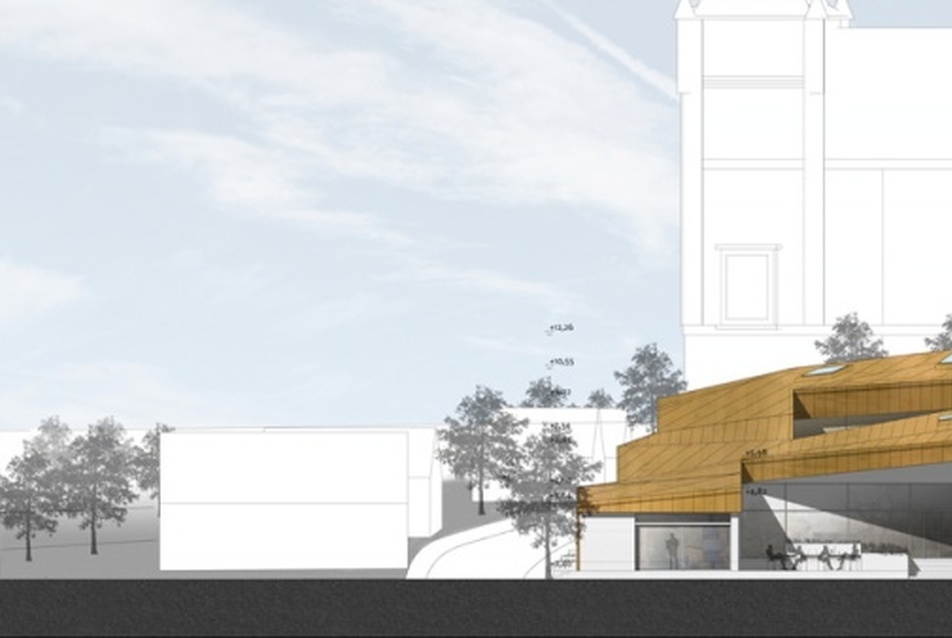

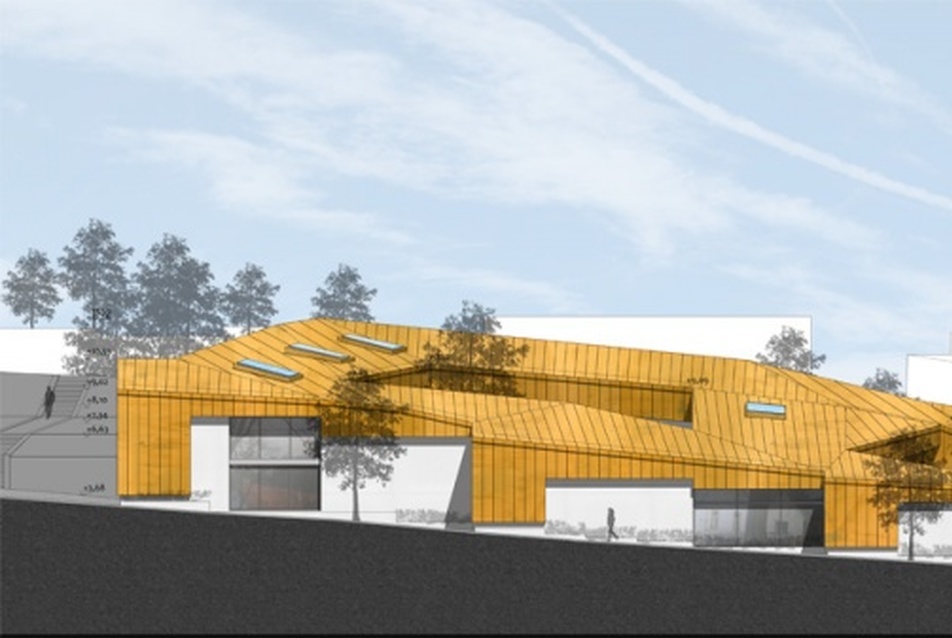

Homlokzatképzés
Az épület ötödik homlokzata is nagyon fontos szerepet kap, hiszen a terület szinte bármely pontjáról rálátás nyílik az épület tetőfelületeire is. Ezért kerestem egy olyan anyagot, amely alkalmazásával a tetőfelületek elegánsan jelennek meg és szerves részévé válnak a kompozíciónak. Ezért korcolt rézlemez burkolatú lett a tető és a homlokzat is, amely megjelenésével sugározza a kézművességet, a tartalmasságot és szépséget és idővel bepatinásodva méltó felszíne lesz a helytörténetet magában foglaló épületnek.

Egy alapfelületet képeztem fehér vakolattal a rézlemez homlokzatnak, aminek síkjától a homlokzatburkolatot markánsan el is tartottam. A nyílászárók felületét műanyag hátszerkezetre kasírozott rézlemez burkolatú függőleges lamellákkal árnyékoltam le.



Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
21/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
22/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
23/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
24/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk

Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk
25/27
Budafoki Helytörténeti Múzeum - Gajdos Gergő Márk





Belsőépítészet
Az épületben a födémek alsó síkjait álmennyezetekkel takarom mindenhol, hol vizuális rendszerűvel, hol pedig a már említett kazettás gipszkarton álmennyezettel illetve a reflexiós álmennyezettel. Az álmennyezetek a tető ugrásait követik, átfolynak és egybekapcsolják az épület tereit. A térelhatároló elemek és a szerelt válaszfalak igényes, modern termékkel kerülnek kialakításra.


BHM – Budafoki Helytörténeti Múzeum

Gajdos Gergő Márk
26/27
Gajdos Gergő Márk

tervező: Gajdos Gergő Márk
BME Építészmérnöki Kar
Rajzi és Formaismereti Tanszék - 2010

Konzulensek:
építész konzulens: Dr. Szincsák József
épületszerkezettani konzulens: Dr. Hunyadi Zoltán
gépészeti konzulens: Csoknyai Tamás
építéskivitelezési konzulens: Klujber Róbert
villamos konzulens: Dr. Némethné Vidovszky Ágnes
tartószerkezeti konzulens: Pintér Imre
