A Jelkulcs funkció felgyorsítja a tervrajzok feliratozását – Archicad 28: új szintet lépett a tervezési dokumentálás hatékonysága

Számos újdonsággal jelent meg az idén is a Graphisoft piacvezető Archicad 28 terméke, amelyek közül ezúttal a Jelkulcs (Keynote) funkciót mutatjuk be. Az építészeti tervezés és a kivitelezés egyre bonyolultabbá váló világában a precíz és könnyen értelmezhető dokumentáció kulcsfontosságú, amit az Archicad 28 új Jelkulcs (Keynote) funkciója kivételes minőségben támogat. Az eszköz használatával nemcsak idő takarítható meg, hanem biztosítható a pontos, következetes és professzionális kommunikáció a projekt minden résztvevője között.

A Jelkulcsok (rövid szöveges jelölések a tervezési elemek leírására) gyorsabb és pontosabb magyarázatot biztosítanak a tervrajzon a hosszú szöveges leírásoknál. A kulcs (key) és a magyarázat (note) kombinációjával rövid, szabványosított kódokat alkotnak a felhasználók, amelyeket a terv különböző részeire helyezhetnek el. Az egységes Jelkulcsok használata egyértelműbbé és gyorsabbá teszi a tervezés kommunikációját a tervezők mellett a kivitelezőkkel és az ellenőrző szakemberekkel is.

A tervezés dokumentációs folyamatában gyakran ismétlődnek ugyanazok a szövegek, utalások vagy műszaki leírások, amiket eddig a tervezők manuálisan másoltak és illesztettek be, ami lassú volt és nőtt a hibázás lehetősége is. Ezt a gyakorlatot váltja ki a Jelkulcsok funkció, amivel az azonos jelölések automatizálhatók. Egy-egy elemhez rendelt kulcsok segítségével a felhasználók gyorsan beilleszthetnek standardizált megjegyzéseket, műszaki paramétereket, amivel jelentősen csökken az időráfordítás és minimalizálható az inkonzisztencia a dokumentációban. A kulcsok rendszerében a tervrajz egyes elemeihez – például falakhoz, nyílászárókhoz, burkolatokhoz – egyedi kódok rendelhetők, amelyekhez részletes leírások kapcsolhatók. Ezáltal a kivitelezés során minden szereplő egyértelmű információt kap az alkalmazandó anyagokról, technológiákról vagy a műszaki előírásokról.

Az Archicad 28 megoldása azt is lehetővé teszi, hogy a felhasználók saját, testreszabható jelkulcs könyvtárakat hozzanak létre. A tervező egyszerűen definiálhatja a projekt specifikus kulcsait, amelyek automatikusan frissíthetők és újra felhasználhatók a terv különböző részein. Ez a megoldás különösen előnyös nagyobb projekteknél, ahol rengeteg az ismétlődő elem, vagy ahol a tervezők különböző szakaszokon dolgoznak, és fontos az egységes dokumentáció. A Jelkulcsokkal nem csupán idő takarítható meg, hanem egy átlátható, mindenki számára könnyen értelmezhető terv készíthető.

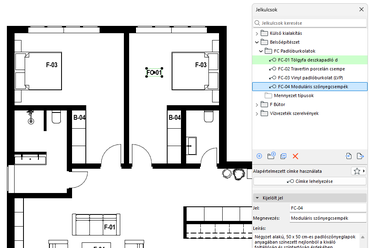

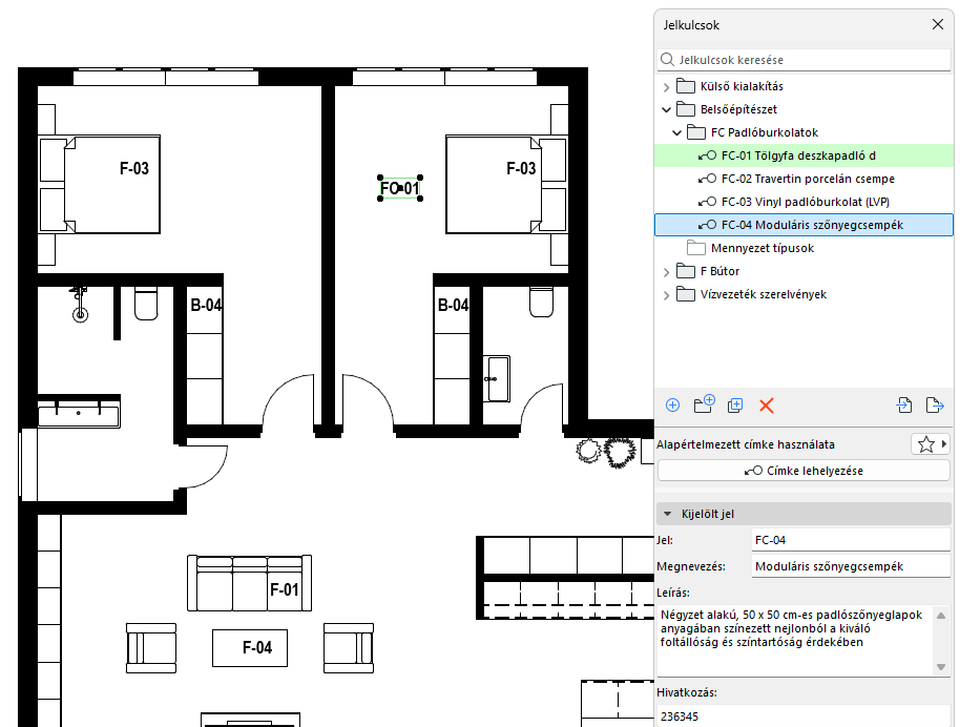

 A Jelkulcs rendszer három fő elemből áll:

1.  Jelkulcs könyvtár: A tervező létrehozhat és menedzselhet saját könyvtárakat, amelyek tartalmazzák a különböző kulcsokat és azokhoz kapcsolódó leírásokat. Ezek a könyvtárak újrahasznosíthatók más projektekben is, ami növeli a hatékonyságot.
2. Kulcs kódok hozzárendelése: A könyvtárból választott kódok könnyedén hozzárendelhetők a terv egyes elemeihez, amivel biztosító, hogy minden elemhez a megfelelő információ kapcsolódjon.
3. Automatikus frissítés: Ha egy kulcshoz tartozó leírás módosul, akkor az automatikusan frissül a terv minden olyan részén, ahol azt alkalmazták, kiküszöbölve a hibás vagy elavult információk megjelenését.

 A Jelkulcsok használata nagyobb projekteknél nélkülözhetetlen, mint például egy nagy lakópark, ahol többféle falazási technológiát és különböző típusú nyílászárókat alkalmaznak. Ahelyett, hogy minden egyes tervlapra részletesen le kellene írni a falak anyagait, vastagságát és a beépítési előírásokat, egyszerűen csak egy kulcsot kell elhelyezni, amely a kivitelezési dokumentációból egyértelműen meghatározza a szükséges információt.

Ez különösen hasznos a különböző szakágak – gépészet, statika, villamossági – együttműködésében, ahol minden szakember ugyanazt a referenciaanyagot használja. A Jelkulcsokkal elkerülhetők a félreértések és javul az információátadás a szereplők között. Emellett a Jelkulcsokkal minden tervhez automatikusan kapcsolható egy Jelmagyarázat, amely átlátható formában jeleníti meg a terven használt összes kulcsot és azok részletes leírását. A tervet néző szakemberek könnyen értelmezni tudják a kulcsokat, anélkül, hogy külön keresgélniük kellene a dokumentációban. A Jelmagyarázat dinamikusan frissül, így bármilyen változtatás vagy új kulcs beillesztése azonnal megjelenik benne, garantálva a terv naprakész információtartalmát. A Jelkulcsokkal a projekt résztvevői tehát egységes, pontos és jól strukturált információt kapnak, ami tovább növeli a tervezési folyamat hatékonyságát.

Kuzniarski Tamás, építész, megoldásmérnök, Graphisoft SE
